Монтаж сэндвич дымохода своими руками

От того, насколько качественно выполнен монтаж сэндвич дымохода, зависит не только комфорт, но и безопасность проживания в доме. В статье в общих чертах разберем, о чем идет речь и как лучше подойти к делу.



Содержание:

• Что такое сэндвич-дымоход
• Как рассчитать размеры сэндвич-дымохода
• Выбор дымохода сэндвич для монтажа
• Типы соединения сэндвич-труб
• Монтаж сэндвич дымоходов
• Монтаж сэндвич дымохода через стену
• Монтаж дымохода из сэндвич труб через крышу

Что такое сэндвич-дымоход

Выбор разнообразных материалов для установки систем удаления дыма невероятно велик. Но именно стальные сэндвич дымоходы получили особенно широкое применение при возведении частных домов.

Речь идет в данном случае о паре труб с разными диаметрами, которые вставлены друг в друга. Между ними имеется небольшое расстояние. Все это пространство заполняется негорючим материалом – минеральной ватой для изоляции и утепления.

У таких конструкций есть масса несомненных преимуществ. По сравнению с кирпичными аналогами они стоят недорого, а монтируются очень быстро. Вся система весит немного. Внутренние стенки конструкции – гладкие. За счет этого тяга становится лучше, а сажи образуется меньше. Производят системы из кислотостойких сортов нержавеющей стали, так что готовое сооружение служит действительно долго.

Температура выходящих газов и дыма зависит от типа топлива и отопительного котла. Чем она выше, тем сильнее нагревается и труба, а значит, и все конструктивные элементы, сквозь которые она идет. Можно примерно ориентироваться на следующие цифры:

• котел газовый – 120 – 200 ° С;
• котел пеллетный – 120 – 250 ° С;
• котел на дизтпливе – 150 – 250 ° С;
• котел пиролизный – 160 – 250 ° С;
• камин, печь – 350 – 650 ° С;
• печь банная – 400 – 700 ° С;
• котел на угле – 500 – 700 ° С.

Если дерево ничем не защищено, оно начнет обугливаться уже при 200 ° С. Деревянная поверхность, будучи хорошо высушенной, загорается от источника открытого огня уже при 270 – 290 ° С. Если же ее подвергать постоянному нагреву в течение более, чем суток, воспламенение возможно и при температуре от 170 ° С.

Очевидно, что соблюдение мер противопожарной безопасности выходит на первый план. Малейшая ошибка может обойтись слишком дорого.

Как рассчитать размеры сэндвич-дымохода

Для определения оптимального диаметра трубы важно заранее выяснить условия, в которых ее будут эксплуатировать. Мощность отопительной печи, в частности, зависит от площади помещения, а также от планируемого температурного диапазона.

Обычно для отопления каждых 10 кв. м. хватает 1 кВт. А значит, для помещения в 100 кв. м. нужна печка с мощностью в 10 кВт. Далее индивидуально подбираются прочие параметры.

Для подбора системы для отвода продуктов горения от отопительного котла важно выяснить его мощность, а также тип топлива. Чем горячее газы, которые идут по проходу, тем сильнее нагреется и он. Ниже всего температура у газовых котлов (120 – 200 ° С), выше всего – у угольных (до 700 ° С).

При выборе сэндвич-дымохода нужно смотреть на диаметр, прежде всего, внутренней трубы: чем мощнее печь, тем он должен быть шире. Так, для помещения в 4 кв. м. нужна печь в 3.5 кВт, а диаметр выхода из нее – 158 мм. А для помещения в 90 кв. м. – печь в 9 кВт и отверстие в 220 мм.

Есть свои нормативы и для открытых топок, хотя их и не рекомендуют устанавливать. Выходной канал в этом случае не должен превышать 1/100 от совокупного объема котла. Иначе тяга будет слабой, к тому же возможны завихрения масс воздуха с продуктами горения.

Совокупная высота всей конструкции должна быть не меньше 5 м. Если установка сэндвич дымохода будет выполнена без учета этого условия, возможна обратная тяга – а значит, задымление помещения.

Важно подумать и о выводе верхней части через крышу. Если кровля скатная, край дымохода делайте выше конька минимум на 0.5 м, особенно если расстояние от него до середины трубы не превышает 1. 5 м. Если удаленность составляет 1.5 – 3 м, лучше, чтобы дымоход заканчивался в горизонтальной плоскости на том же уровне, что и конек. Если же она превышает 3 м, лучше, чтобы верхний край был на 10 градусов ниже конька.

При выводе системы на плоскую кровлю верхний край располагаем на расстоянии в 0.5 – 1.5 м. При недостаточности размеров, длину вывода сквозь кровлю можно увеличить до 30 см. Но при этом обязательно использование особых укрепляющих растяжек.

Выбор дымохода сэндвич для монтажа

Поскольку температура горения у разных котлов и на разном топливе может отличаться, особую роль играет состав стали, из которой выполнены обе трубы – внутренняя и внешняя. Стоит также отметить, что на стенках дымохода после прогорания иногда остаются сера, а также соляная и серная кислота. Различные марки стали по своему «относятся» к таким агрессивным воздействиям.

Отметим самые популярные типы:

• AISI 304 содержит много хрома и никеля, устойчива к высоким температурам, а при невысоких наоборот – становится хрупкой;
• AISI 316 – сплав высоколегирован, он стабилизирован молибденом, стоек к кислотным воздействиям, не подвержен коррозии;
• AISI 321 – также высоколегирован, стабилизирован уже титаном, годится при средних температурах (до 800 С), но при контакте с серой коррозирует;
• AISI 430 – пригоден при не очень больших температурах, поскольку уровень его сопротивляемости агрессивным воздействиям невысок, коррозируется, в целом используется в недорогих, доступных моделях.

Невооруженным взглядом марку и вид стали обычно не определить, так что обычно для этого используется магнит. Отдельное внимание важно уделять характеристикам материала. Качественная сталь не притягивает магнит. Если же вдруг сплав не слишком хорош, вы четко заметите притяжение.

Важно думать не только о материале, но также и о толщине – так, чтобы сооружение справлялось с запланированными нагрузками. Как правило, на изготовление обоих контуров сэндвич-панелей идет жаростойкая, высоколегированная сталь, толщина которой 0.5 – 0.7 мм. Такой материал будет стойким к воздействиям и химическим, и конденсата. Сделанные из нержавейки трубы сочетаются с отопительными приборами любого типа. Главное – точно подобрать марку стали с учетом максимума вероятной температуры газов, которые будут отводиться.

Делают оба контура таких труб не только из нержавейки, но также и из оцинкованной стали. Подобные изделия обычно стоят существенно дешевле. Однако они запросто деформируются, стоит только температуре превысить 450ºС.

Компромиссом может послужить внешний контур из оцинкованной, а внутренний контур – из нержавеющей стали. Толщина металла внутренней трубы в таком случае составляет обычно 0,5 мм, внешней стенки – 1 мм.

Однако при подборе толщины стенок внутренней трубы при использовании газа стоит учитывать диаметр:

• 130 – 450 мм – 0,5 мм;
• около 500 мм – 0,6 мм;
• больше 500 мм – 0,8 мм.

Если прибор работает на твердом топливе, при выборе толщины стенок учитывается температура продуктов горения:

• до 450ºС – 0.6 мм;
• больше 450ºС – 0.8 мм.

Кроме того, при работе на твердом топливе в конструкции дымохода должен быть не утепленный участок, который присоединен прямо к выходному патрубку устройства. Как правило, для этого используется монотруба, сделанная из жаропрочной нержавеющей стали, толщина стенки которой составляет 0,8 – 1 мм.

Особое внимание нужно уделить толщине стенки кожуха, находящегося с наружной стороны изделия. Этот параметр напрямую зависит от его диаметра:

• до 450 м – 0,5 мм;
• больше 500 мм – 0,6 мм.

Внутренний диаметр трубы, как правило, подбирают, учитывая параметры отопительного устройства. В целом площадь поперечного сечения дымохода обычно рассчитывают, опираясь на тепловую мощь котла. Однако по всей высоте сооружения размер должен быть не менее сечения выходного патрубка используемого прибора.

Размеры диаметров минимальных сечения канала, отводящего дым, в зависимости от мощности применяемого прибора отопления должен быть следующим (внутреннее/внешнее сечение):

• до 3.5 кВт – 120/180 мм;
• 3.5 – 5.2 кВт – 140/200 мм;
• 5.2 – 7 кВт – 150/200 мм;
• от 7 кВт – 200/260 мм.

Толщина теплоизолирующего слоя также подбирается с учетом температуры газов, которые будут отводиться. Если мощность газового котла низкая или средняя, а температура отводимых от него газов 250ºС, толщина утеплительного слоя может составлять 30 мм. Если прибор мощный газовый или работающий на жидком топливе, а температура не превышает 450ºС, толщина уже должна доходить до 50 мм. Если же устройство работает на твердом топливе, особенно на угле, то дым может прогреваться даже до 1000ºС – тогда толщина теплоизолятора обязана иметь уже все 100 мм.

Обязательно обращайте внимание на эти параметры – они напрямую влияют на вашу безопасность!

Типы соединения сэндвич-труб

Из наиболее распространенных способов соединения различных модулей дымохода отмечают следующие:

• Раструбами соединяют обычно модули, фаска которых с одной стороны немного шире, чем с другой. Таким образом, обеспечивается достаточная степень герметичности всего канала в целом.
• Если у модулей гофрированные края, высокая точность при монтаже не требуется. Ведь герметичность каждого стыка в этом случае обеспечивается благодаря использованию больших объемов высокотемпературного герметика (к слову, довольно дорогого).
• Фланцевая методика позволяет собирать конструкции, у которых нет препятствий к выходу дыма, однако стыки закрыты плохо. В такие стыки может просачиваться немало влаги, повреждающей слой теплоизоляции.
• И наконец, при байонетном подходе детали соединяют между собой, перемещая по оси и поворачивая, иногда с боковым смещением.

Монтаж сэндвич дымоходов

Существуют также различные подходы к собственно монтажу дымоходов. Выбор зависит от массы факторов:

• расположения основного котла или печки;
• наличия и обилия свободного пространства;
• конструктивных особенностей самого дымохода;
• личных предпочтений зказчика.

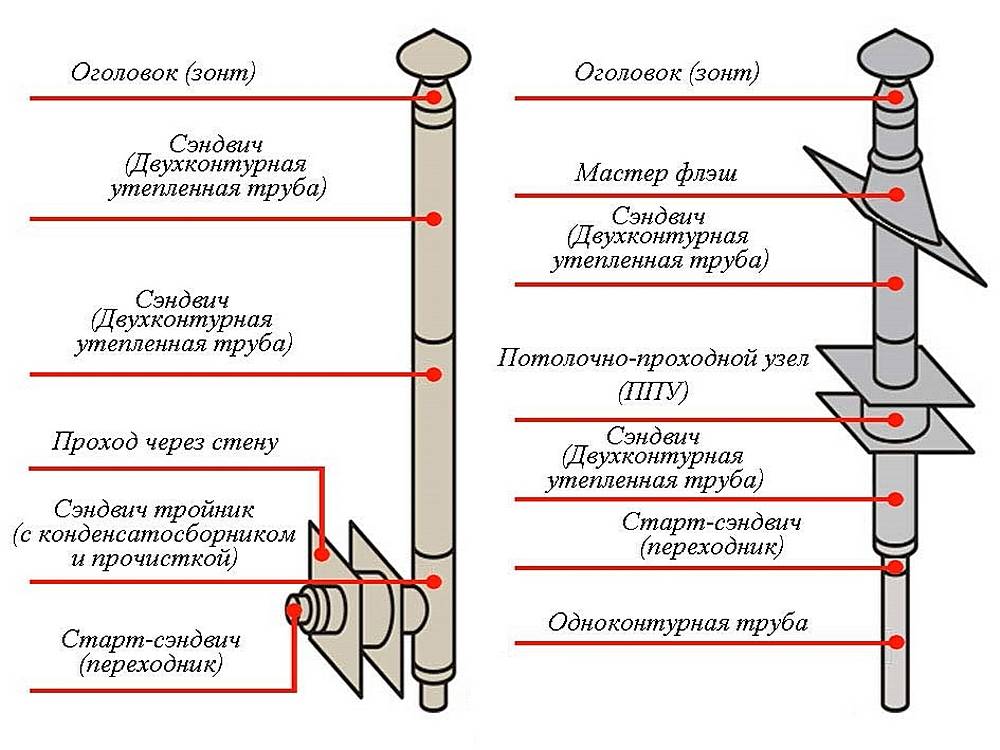

В целом, дымоход монтируют либо снаружи, либо внутри, т.е. через стену или через крышу.

У нас вы можете заказать

 Монтаж дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену  Монтаж дымохода из нержавейки  Монтаж керамического дымохода

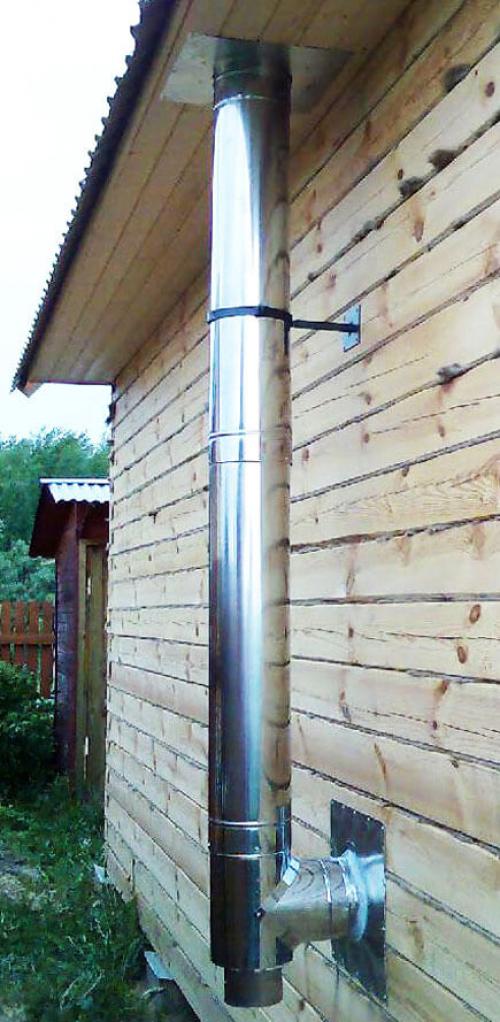

Монтаж сэндвич дымохода через стену

Если вы выберете наружный монтаж сэндвич трубы дымохода, то у вас будет газоход, который соединит выпускной патрубок прибора отопления с трубой, вышедшей наружу прямо через стену. Чтобы обеспечить достаточную тягу, труба, отводящая дым, не должна быть в высоту ниже уровня конька крыши. А лучше, чтобы она даже возвышалась над ним.

Участок этой конструкции, идущий по горизонтали, должен быть не длиннее 1 м, а расстояние от края крыши – никак не меньше 0.5 м. Чтобы наружный дымоход функционировал нормально, обязательно обустройте наружное утепление.

У подобного способа установки дымохода есть масса преимуществ:

• в доме экономится полезная площадь;
• снижается риск возникновения пожаров;
• кровельное покрытие сохраняется во всей своей целостности;
• труба внутри дома не портит интерьер.

Монтаж дымохода из сэндвич труб через крышу

Если вам больше нравится установка сэндвич дымохода через крышу, тогда система отведения дыма будет состоять из вертикальной части, идущей вверх прямо внутри дома. Важно, чтобы стыки отдельных модулей выполнялись вне перекрытий – как междуэтажных, так и чердачного. Так вы избежите препятствий для проверки степени их герметичности.

Чтобы защитить от существенных температур места, где проходит дымоход, используются проходные патрубки, а также потолочно-проходной узел. Чтобы герметизировать стык с покрытием крыши, выполняется крышная разделка.

Есть свои преимущества и у внутреннего расположения трубы, отводящей дым, строго по вертикали:

• обеспечивается более стойкая тяга;
• обслуживать конструкцию удобнее и проще;
• утепление не требуется;
• архитектурный облик фасада вашего дома не страдает.

Правда, при этом отнимается некоторая часть полезной площади внутри помещения. В процессе возведения конструкции дороже обойдется обустройство точек прохода сквозь потолок, перекрытия, кровлю. Да и герметичность вашего кровельного покрытия, конечно, нарушится.

Подведем итоги

В целом сэндвич дымоходы – современные системы, удобные и комфортные в повседневной эксплуатации. Главное – ответственно подойти к подбору их состава, толщины и прочих параметров, а также заказать монтаж у профессионалов. И тогда новая конструкция успешно прослужит вам не один год!

Вам также будет интересно

 Как происходит установка дымоходов  Установка дымохода через потолок  Как выбрать дымоход  Инструкция по монтажу дымохода  Как правильно установить дымоход своими руками



Установка сэндвич дымохода | Монтаж дымохода из сэндвич труб

Сэндвич дымоходы (утепленные) названы так потому, что составлены из нескольких слоёв. Две трубы разного диаметра вставлены одна в другую, между ними проложен утеплитель. Один из концов более узкий, при монтаже он вставляется в другой.

Чаще всего внешний слой делают из нержавеющей стали, а внутренний — из меди или латуни. В качестве теплоизоляции используется минеральная вата. Толщина слоя — 3-6 см.

Конструкция сэндвич дымохода обеспечивает ряд преимуществ:

• пожаробезопасность;
• возможность сделать дымоходную систему сложной формы;
• антикоррозийная устойчивость;
• сочетаемость с отопительными приборами разных типов;
• небольшой вес;
• возможность установить дымоход и внутри здания, и снаружи;
• установка без предварительного монтажа основания;
• эстетическая привлекательность.

К недостаткам относят:

• потерю герметичности со временем;
• высокую стоимость по сравнению с другими типами дымоходов.

В дымоотводах с утеплителем скапливается меньше сажи, чем без него. Но чистку всё-таки необходимо проводить (дважды за отопительный сезон). Перед началом процедуры снимают нижнюю часть конструкции. Чтобы не делать этого, монтируют специальный элемент — ревизию, в ней есть дверца, через которую удаляется сажа.

Герметичность теряется из-за расширения и сужения под влиянием температуры.

В зависимости от условий эксплуатации подбираются необходимые параметры:

• общий диаметр конструкции;
• толщина утепляющего слоя.

В процессе монтажа существуют некоторые тонкости и нюансы:

1. Большую часть дымоотводной системы размещают в помещении — это снижает потери тепла.
2. Для безопасности дымоход располагают на расстоянии от других коммуникаций (особенно газовых).
3. Трубу фиксируют кронштейнами не реже, чем через 2,2 метра.
4. Горизонтальные участки делают не больше метра в длину.
5. Используют специальные хомуты.
6. Чтобы чистить дымоход от сажи, устанавливают ревизию со специальной дверцей.
7. Перед началом работ тщательно рассчитывают все параметры, в том числе толщину утеплителя и расположение вентиляции. Ошибки, обнаруженные в процессе работы, будет сложно исправить.

Установка сэндвич дымохода: основные этапы

1. Подготовка перекрытий. Потолки необходимо защитить от высокой температуры. Для этого устанавливается проходная трубка. Порядок действий:
   • Готовится патрубок нужного размера, который должен выходить за пределы перекрытия с обеих сторон.
   • Прокладывается внутри утеплитель.
   • В потолке делается отверстие, которое должно быть больше, чем диаметр проходной трубки.
   • Устанавливается патрубок, проложив между ним и перекрытием дополнительный слой теплоизоляции.
   • При необходимости повторяют.
2. Монтаж разделки на кровле:
   • Отмечается, где дымоход будет выходить из крыши. Учитывают наклон кровли.
   • Вырезается отверстие.
   • Берется оцинкованная сталь (один лист) и сгибается по форме отверстия в крыше, но на несколько сантиметров меньше. В листе стали проделывается отверстие для трубы.
   • Устанавливается на крышу и заполняют промежуток каменной ватой.
3. Сборка конструкции. Чтобы установить сэндвич трубу для дымохода необходимо реализовать:
   • Соединяется узкий конец трубы с нужным отверстием котла или другого отопительного прибора, закрепляется заглушкой.
   • В широкую часть трубы вставляется узкая часть следующей. Надевается наружный канал.
   • Закрепляются тройники при помощи кронштейнов, хомутами. Дополнительно скрепляют гайками.
   • Наносится в местах соединений герметик, который выдерживает температуру 100º С.

Монтаж дымохода из сэндвич труб можно провести своими руками, но в этом важны навыки и опыт работы, поэтому лучше доверить установку мастерам компании dymohody.by.

Заинтересовались? Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует! Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Возврат к списку

Как собрать дымоход сэндвич

Как собрать дымоход сэндвич? Этим вопросом задается каждый начинающий печник, ведь сэндвич-дымоходы прочно занимают лидирующие позиции в строительстве каминов и печей, вытесняя кирпичные и металлические дымоходы. Их популярность легко объяснима: сэндвич-дымоходы безопасны, практически не нагреваются, меньше подвержены засорам, к тому же их легко монтировать. Наша статья расскажет, как это сделать правильно.

Типы и особенности многослойных дымоходов

Этот тип дымохода включает сборные многослойные дымоходы из нержавеющей стали или керамики. Они производятся в виде готовых элементов, собранных в единую конструкцию. Оба типа сэндвич-дымоходов имеют свои особенности, но их установка в целом аналогична.

Дымоходы из нержавеющей стали состоят из устойчивой к высоким температурам внутренней трубы, обернутой слоем негорючего теплоизоляционного материала, защищенной от внешних воздействий наружной трубой из нержавеющей стали или, для более дешевых дымоходов, из оцинкованной стали. Внутренняя труба может быть как металлической, так и керамической, такие дымоходы называются комбинированными.

Видео — монтаж комбинированного сэндвич-дымохода

Керамические дымоходы представляют собой трубу из жаропрочной керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую теплоизоляционными матами. Эта конструкция помещается во внешнюю оболочку из керамзитобетона или пенобетонных блоков.

Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоходы снаружи никогда не нагреваются до высоких температур, которые могут привести к пожару. Эта особенность, а также быстрый и простой монтаж делают их популярными у строителей.

Металлические и керамические дымоходы, несмотря на сходство конструкции, имеют отличия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, а вес дымохода из нержавейки не превышает пары сотен килограммов. Для керамического дымохода необходим фундамент, а для металлического достаточно разгрузочных площадок на каждом уровне этажей. В то же время керамические дымоходы более долговечны и прослужат вам не менее 20-25 лет. А металлические конструкции, особенно при использовании каминов с прямыми дымоходами или печей типа буржуйки, через 5-10 лет выгорают и подлежат замене.

Монтаж сэндвич-дымохода из нержавейки

Монтаж элементов металлического дымохода не представляет сложности, главное соблюдать направление соединения элементов «через дым» и «через конденсат». Что это значит? Когда горит печь, дым поднимается вверх. Если на его пути встречается препятствие в виде даже незначительной плоскости, образованной предыдущим элементом и обращенной вниз, на ней оседают твердые частицы дыма, и дымоход со временем засоряется. С конденсатом все наоборот: он стекает вниз, задерживаясь на ребрах элементов, направленных вверх, и проникает в утеплитель, ухудшая его теплоизоляционные и противопожарные свойства. Это хорошо видно на рисунке.

Монтаж элементов дымохода «по дыму» и «по конденсату»

При работе обязательно использовать толстые перчатки — тонкий металл может порезать кожу. При установке элементов необходимо проверять их вертикальность уровнем и следить за тем, чтобы расстояние до неизолированных сгораемых конструкций не превышало 25 см для сэндвич-элементов и 60 см для одинарных труб.

Металлический сэндвич-дымоход: последовательность монтажа

1. На выходе из дымосборника топки устанавливается одинарная металлическая труба. Его высота определяет передачу тепла в помещение. Труба ставится «сквозь дым» — надевается на трубу снаружи. До или после трубы ставят шибер, перегораживающий дымоход. Все стыки промазываются термостойким герметиком.

2. Стартовый сэндвич-дымоход устанавливается на одинарную трубу: двойная труба закрыта с нижнего конца. На него впоследствии устанавливаются сэндвич-трубы. Пусковой элемент монтируется на трубу «по дыму», надевается на трубу. Стыки также промазываются герметиком.

3. Начинайте сборку дымохода с необходимых элементов, возможные элементы дымохода показаны на рисунке. Трубы и отводы монтируются «по конденсату», то есть вставляются внутрь предыдущего элемента, чтобы стекающий конденсат не попадал в волокнистый утеплитель. Стыки также желательно промазать герметиком.

4. При прохождении этажей используются разгрузочные площадки, а сама труба стягивается хомутами через каждые два метра и крепится к жестким конструкциям. Лучше это делать в местах соединения труб, так придается дополнительная прочность всему дымоходу. От горючих конструкций труба отделена слоем базальтовой ваты, уложенной в специальный короб.

5. Для труб с большим количеством изгибов и ответвлений обязательна установка смотровых элементов с окошком для очистки. Их устанавливают в местах с открытым доступом к трубе также «для конденсата».

6. Проход через кровлю и герметизация осуществляется с помощью специальной обшивки — конической кровли, и фартука. Верхняя часть трубы оснащена головкой или дефлектором.

7. При первом обжиге и нагреве трубы герметик затвердевает и создает дополнительную прочность и непроницаемость для дыма и конденсата.

Видео – монтаж сэндвич-дымохода из нержавеющей стали

Монтаж керамического сэндвич-дымохода

Основная сложность при монтаже керамических сэндвич-дымоходов заключается в обустройстве надежного фундамента, а также сборке наружной оболочки. Для обшивки дымоходов используют пенокерамзитобетонные блоки – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше производить бригадой из двух-трех человек.

Керамический сэндвич-дымоход: последовательность монтажа

1. Проверить наличие и комплектность всех элементов дымохода в соответствии с проектом: трубы, блоки, утеплитель, доборные элементы.

Утеплитель — базальтовая вата

2. Выровнять фундамент песчано-цементным раствором и подождать несколько дней, пока он наберет прочность. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникнуть в стенки дымохода.

3. Сначала установите базовый блок. Это очень важный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на этом этапе обязательно нужно использовать уровень.

4. После подгонки и выравнивания блок укладывается на рубероид на тот же цементно-песчаный раствор и окончательно выравнивается.

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

6. Все последующие блоки скрепляются между собой с помощью специального раствора, стойкого к высоким температурам — он приобретается вместе с комплектом дымохода. Раствор наносится шпателем на металлический шаблон.

7. Для установки некоторых элементов — тройников, ревизий — в блоки необходимо сделать поилку. Выполняется болгаркой с алмазным диском по готовому шаблону, входящему в комплект.

8. Первый элемент трубы — конденсатоотводчик с отводом, устанавливается в блоке с пропилом под вентиляционную дверцу так, чтобы отвод был обращен к срезу в блоке.

9. Вокруг первого элемента трубы укладывается теплоизолятор — маты из базальтовой ваты.

10. Следующий элемент трубы укладывается на конденсатосборник, соединяя элементы на специальный герметик.

11. Продолжайте сборку дымохода. Блоки соединяются с блоками термостойким раствором, трубы — герметиком. При этом не забудьте совместить элементы ревизии и тройники с врезками в блоки, а трубы обмотать теплоизоляционными матами.

12. Проход дымохода через потолочные блоки крепятся к стропилам или балкам с помощью металлических скоб, что повышает устойчивость дымохода.

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливаются примыкающие планки и труба зашивается подходящим материалом, в данном случае профилированным металлом.

14. Для предотвращения попадания влаги в кожух дымохода его закрывают бетонной плитой с отверстием для самой трубы. Если нет возможности подобрать готовую плиту, можно сделать опалубку с арматурой и залить ее бетоном толщиной 5-10 см.

Опалубка бетонной плиты — перекрытие труб

15. Поверх трубы надевается конусообразная головка, она также входит в комплект поставки.

Видео — монтаж керамического сэндвич-дымохода

Правильно установленный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей удаления дыма из печи, камина или котла. Своевременно продлевайте срок его службы, поэтому перед сборкой сэндвич-дымохода тщательно продумайте расположение всех элементов ревизии, и эксплуатация вашего дымохода станет удобной и безопасной.

Как собрать и установить дымоход сэндвич своими руками: Инструкция по установке

Дымоходы сэндвич имеют множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное, что собрать сэндвич-дымоход своими руками легко и просто. Это действительно так — сложить его как конструктор может каждый.

Недостатки дымоходов, собранных из многослойных труб:

• нарушение герметичности после определенного количества циклов нагрева и охлаждения;
• по сравнению с кирпичной конструкцией сэндвич дымохода имеет большую ценность;
• срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой короткий срок службы в основном связан с использованием некачественных материалов при производстве.

Выбор продукции проверенного бренда – это первое, что необходимо сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию.

Преимущества многослойных дымоходов:

• Теплые стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Многослойные стенки препятствуют нарастающему охлаждению продуктов сгорания, которые быстрее проходят через дымоход, а это не дает активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы устройства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции изготавливают прямые и угловые модули. Дымоход может быть выведен наверх или в стену, в него можно превратить стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб пепел и сажа быстрее попадают в атмосферу и медленно накапливаются.

Кроме того, система «Сэндвич» имеет относительно небольшой вес, а значит, для нее проще создать опору и не нужно возводить специальный фундамент, как для кирпичного дымохода. Может монтироваться на перекрытия и стены, устанавливаться непосредственно на отопительное оборудование. По сравнению с односторонними, сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Материал, из которого изготавливают трубы

Для различных отопительных приборов и видов топлива выбирается тип стали. Он должен быть высоковыделенным и нержавеющим, пригодным для изготовления химически стойких и огнеупорных дымоходов.

В устройстве дымохода одной из основных характеристик является марка стали как критерий долговременной службы и устойчивости к внешним негативным воздействиям

При сгорании различных веществ в дымоходе могут накапливаться химически активные вещества : серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При топлении дровами или газом не поднимается выше 450°С, при сжигании угля может достигать 700°С. Металлы по-разному реагируют на эти показатели. Поэтому, выбирая систему дымоудаления, обращайте внимание на главную характеристику – качество и свойство стали.

Вариант №1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321). Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура — 600-800°С.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж дымохода-сэндвича из этой марки стали осуществляется для тепловых пунктов, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный характеризуется повышенной коррозионной стойкостью, агрессивными средами различной природы.
• Сталь для теплоснабжения (AISI 304). Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для изготовления дымоходов с высокими температурами отвода газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Широко распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Большая часть китайской продукции и часть отечественной производится именно из стали этих марок.

Проверить марку визуально стало невозможно. При покупке можно проверить маркировку на самом изделии или попытаться приблизительно определить качество с помощью магнита. Некачественный материал будет притягивать магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, задайте их основные характеристики. Если есть сомнения в честности продавца, берите с собой магнит — к изделиям из стали с недостаточным содержанием лигирующих добавок он притянется

Вариант №2: Черный металл для дымоходных труб

сам блэк метал быстро изнашивается — окисляется и гремит. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к воздействию кислой среды. Эмаль может служить длительное время при температуре не более 400°С и выдерживать кратковременно до 750°С.

Многообразие оттенков эмалированных труб делает их достаточно востребованными

Эмалированные трубы используются для выведения продуктов горения из отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, может окрашиваться в разные цвета. Это позволяет подобрать нужные оттенки под интерьер или фасад дома.

Вариант №3: Комбинированные сэндвич-дымоходы

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, то это сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи вы используете нержавейку, а внутри дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые материалы и затраты на монтаж.

Внутренний изоляционный слой

Между двумя трубами сэндвич-дымохода находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве изоляции используют базальтовую или керамическую вату – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на дымоход

Ниже представлена ​​таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура.

Установив сэндвич-дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать ту систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие выпускаемой продукции позволяет выполнять сложные задачи по строительству многослойных дымоходов.

Основными элементами конструкции дымоходного канала являются:

• Прямые трубы трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике добиться этого сложно.
• Колени и тройники. Применяется при необходимости вывести дымоход через стену, наружу здания или в обход строительных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизиями — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли на себе вес вышестоящей конструкции.
• Проходная насадка. Изолирует трубу от межэтажных перегородок, служит креплением для дымохода.
• Кровельный вырез . Представляет собой металлический конус, который крепится к крыше под определенным углом. Он помогает провести трубу сквозь крышу, не нарушая ее герметичности и повышая пожаробезопасность. Вместо этого можно использовать специальное силиконовое уплотнение, которое служит лучшей защитой от потока.

Кроме вышеперечисленных элементов существует еще масса приспособлений для монтажа дымохода из сэндвич-труб, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются по материалу, из которого он сложен

Как подобрать необходимый диаметр дымохода

Выбор диаметра трубы дымохода осуществляется исходя из данных мощности котла. Для маломощных отопительных установок, имеющих менее 3,5 кВт, трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт — использовать трубы диаметром 9 см. .5 см, свыше 5,2 кВт — 11 см. Сужение дымохода не допускается, а уширение, наоборот, может быть выполнено.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он больше, тем лучше он проявляет свои свойства, но и стоимость его также увеличивается. Толщина металла, используемого для производства труб, может достигать одного миллиметра.

При необходимости ремонта, замены или модернизации какого-либо участка дымохода потребитель может попасть в сложную ситуацию. Элементы разных марок не способны обеспечить герметичность соединения. Докупая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Установка сэндвич-систем для сброса дыма

Перед установкой конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности. Необходимо выполнить все меры по предотвращению возникновения пожара при эксплуатации дымохода.

Сборка элементов трубы дымохода

Исполнение конструкции всегда начинается вверх. Сэндвич-дымоходы запрещается подключать непосредственно к отопительному прибору.

Элемент сэндвич-элемента дымохода никогда не крепится к отопительному прибору — сначала установите однозарядную трубку или переходник (+)

Сначала установите специальный переходник или однолитровую стальную трубу от полуметра . Если планируется вывод трубы сразу в стену, то монтируется горизонтальный вынос с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одинарных и многослойных труб

Участок неизолированной трубы может быть коротким или длинным, если рассчитывают на большую отдачу тепла. Расположенные рядом с ним стены и конструкции обязательно защищают экраном или кожухом. Устанавливаем его «по дыму», то есть надеваем сверху на трубу отопительного прибора и дополнительно защищаем стык термостойким герметиком.

Монтаж «По конденсату» не дает каплям влаги проникать внутрь системы утепления, что значительно снижает ее теплоизоляционные свойства.

К отопительному прибору элемент дымохода можно присоединить через переходник — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату». Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех соединений скрепляются муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения боковых смещений конструкции через каждые два метра используют настенные кронштейны, а для тройников применяют подпорные. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проходные потолочные и стеновые перекрытия

Даже тот факт, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность не может быть достаточно горячей. Поэтому запрещается размещать их без дополнительной изоляции рядом с маркированными материалами (дерево, пластик и т.п.). Стыки стыков сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой не заполняется не воспламеняется и не поддерживает горение базальтовой ваты

Диаметр отверстия в стенном или потолочном перекрытии вырезается на 250 мм больше наружного диаметра трубы. Сделайте его круглой или прямоугольной формы. Свободное пространство застелите жаростойким материалом, который скроют декоративные накладки.

Проходной блок, предотвращает дымовую деформацию при усадке конструкции здания, влажных и температурных деформациях.

Для прохода внахлест и, особенно, также используется специальный проходной узел через легко маркируемые материалы. Между внешним контуром и внутренней поверхностью узла имеется воздушный зазор. При перекрытиях или стенах из слабогорючего материала вместо проходного узла можно использовать разгрузочную площадку. Она будет играть роль дополнительной опоры.

Прохождение многослойных систем через кровь

При выводе трубы дымохода через крышу нарушается ее герметичность. Для укрепления трубы, гашения ее от горючих элементов кровли и устранения возможности протечки кровли используют специальные приспособления: конусные костыли, силиконовые уплотнители. Эти детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры крыши.

Силиконовый герметик — Master Flash значительно упрощает работу и помогает создать надежную защиту от протечек

Размещение трубы, рассчитывается таким образом, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от воды его устанавливают поверх корневого фартука. Его края забронированы под кровлю.

Размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее полуметра над коньком, 1,2 м над поверхностью плоской кровли или 2 м с комбинированной крышей. Если оголовье от конька удалено на полтора-три метра, то его необходимо разместить над или напротив конька.

При расстоянии 3 м и более допускается углубление не ниже выступа, который образуется, если его отвести от горизонтальной линии конька и отмерить под углом 10° вниз.

Если оголовок наконечника установлен ниже, чем положено, в системе может возникнуть проблема.

При наличии близко расположенного здания верх трубы дымохода должен возвышаться над его крышей на полтора метра и выше. Трубу такой величины необходимо дополнительно укрепить растяжками.

Планируя конструкцию дымохода, учитывают тип кровли и расположение соседних построек. Труба не должна попасть в боковую зону, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе гнет человека. Конструкцию дымохода завершает наголовник в виде конуса. Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в дымоходном канале

Принцип работы дымохода основан на создании тяги — эффекте вентиляции, возникающем за счет разницы температур в середине и снаружи канала. Плотность теплого воздуха в дымоходной системе меньше холодного снаружи и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает в топку, а горячий поднимается по дымоходу и выходит наружу.

Причины плохого вывода продуктов сгорания

Простой способ определить наличие или отсутствие тяги – визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может кратковременно менять направление.

Общие причины обратной или плохой тяги — высокий барьер и низкая дымовая труба

Без учета не считывания дымовой трубы во времени, причины возникновения обратной тяги следующие:

• неверный расчет соотношения мощности котла и параметров трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька относительно изголовья дымохода или близлежащих высоких зданий;

Даже для формирования нормальной тяги отсутствие приточного воздуха и недостаточная вентиляция в птичнике крайне нежелательны.

Как предупредить проблемы с

• высота конструкции должна быть равна или более пяти метров;
• предпочтительнее сооружение прямого дымохода — без изгибов и поворотов;
• витков (не более трех) делают под углом 45°;
• от котла допускается оставлять практически горизонтальный дымоход дымовой трубы (с уклоном 2°), но не более одного метра.

При обнаружении проблем с выводом дыма в процессе работы дымохода прибегают к установке специальных устройств, усиливающих тягу. Это может быть:

• Работает по принципу снижения давления при межгенерации препятствий. Эффективно работает в ветреную погоду, а может наоборот тихонько, чтобы блюдо не задымлялось.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонтика и одевается сверху на трубу. На дне воздух проходит через открытую площадку, усиливая тягу.
• Роторная турбина . Работает за счет энергии ветра: вращаясь в одном направлении, создает воздушную прорезь над каналом. В бешеную погоду он не эффективен.

Все эти устройства не панацея, особенно если дымоход изначально устроен не правильно.

Дефлектор может стать препятствием для выхода продуктов сгорания в безветренную погоду.

Эксплуатация дымохода Сэндвич-системы

После монтажа дымохода следует провести пробный пожар для проверки герметичности стыков, убедиться, что примыкающие конструкции и материалы не нагреваются. При первом использовании системы возможно появление легкого дыма и специфического запаха остатков мазута, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление нагара. При чистке запрещается использовать любые моющие средства. Лучше, если ее будет проводить организация со специальной лицензией, дающей право на проведение подобного рода работ.

Видео о сборке дымохода из сэндвич-модулей

Подробнее о том, как грамотно собрать надежный дымоход из модульных сэндвич-труб, вы можете посмотреть в видео:
