Монтаж сэндвич дымохода своими руками: Изготовление дымохода сэндвич своими руками, схема, монтаж

Установка дымохода своими руками, монтаж дымохода самостоятельно

При выборе печи нужно помнить о необходимости дымохода, и предстоящих затрат на его покупку и монтаж. Современные модульные дымоходы, состоят из элементов и удобны в сборке. На первый взгляд их установка не требует особых навыков и умений, и не составит труда установить дымоход своими руками. Однако, при кажущейся простоте сборки современного модульного дымохода, мы рекомендуем обращаться к услугам специалистов — монтажников, так как при сборке дымохода необходимо учитывать ряд важных параметров.

Несоблюдение правил установки дымохода может привести к неправильной работе печи, отсутствию тяги и задымлению, а в особо тяжёлом случае к пожару.

Поговорим о важных факторах, которые необходимо учитывать при установке дымохода своими руками, о проблемах с которыми Вы можете столкнуться, а так же почему мы рекомендуем для монтажа дымоходов пользоваться услугами профессионалов.

Прежде всего, если вы не имеете опыта в установке печей, каминов и дымоходов, и приняли решение купить и установить дымоход самостоятельно Вам стоит ответить для себя на ряд вопросов:

• Способы установки и подключения дымохода
• Какая должна быть длина дымохода
• Какой нужен диаметр дымохода
• Противопожарные узлы и прохождение дымохода через стены или кровлю
• Какой дымоход выбрать, стальной или керамический
• Факторы влияющие на стоимость дымохода

Способы установки и подключения дымохода

Каким способом будет подключается дымоход к Вашей печи или камину: задние, боковое или верхнее подключение.

Заднее подключение дымоходаВерхнее подключение дымохода

Каким способом будет установлен дымоход:

• насадной с верхним подключением, проходящим в верх через кровлю и межэтажные перекрытия;
• настенный, проходящий через стену, и уходящий в верх с по несущей стене дома.

Насадной способ установки дымоходаНастенный способ установки дымохода

Сразу отметим, что цена дымохода установленного настенным способом будет выше, так как данный способ потребует использования большего количества элементов, например опорной консоли, промежуточного опорного элемента, емкости для сбора конденсата, тройника.

Какая должна быть длина дымохода

Специалисты при определении высоты дымохода учитывают ряд параметров: высоту конька крыши и расстояние от него до выхода дымохода, форму крыши здания, наличие рядом отдельно стоящих зданий и высоких деревьев, розу ветров и другие. Все это на первый взгляд может показаться не важным, однако все эти параметры могут повлиять на наличие тяги в печи.

Какой диаметр дымохода

Конечно, производители печей и каминов указывают какой диаметр дымохода необходим. Это можно увидеть в документации к отопительному прибору. Чаще всего это дымоходы имеющие стандартный диаметр например: ∅ 120 мм, ∅ 130 мм, ∅ 150 мм и так далее.

Однако случается производители указывают диаметр подключения не стандартных размеров: например 136 мм. В таком случае Вам понадобится специальный переходник для подключения к дымоходу стандартного диаметра. Нужно поинтересоваться о наличии необходимого переходника у производителя или продавца печей – каминов.

Противопожарные узлы и прохождение дымохода через стены и кровлю

Прежде чем выбрать и сформировать список необходимых элементов и купить дымоход, необходимо предусмотреть, как правильно в соответствии с нормами пожарной безопасности с использованием теплоизоляции обустроить противопожарные проходные узлы через кровлю, прекрытия или стену дома.

Проход дымохода через межэтажные перекрытияПроход дымохода через кровлюПроход дымохода через стену дома

Так же, до установки насадного дымохода важно определить где будет организован проход через кровлю. Случается, когда при установке дымохода своими руками, клиент сразу не учитывает особенности здания, и в результате получает сюрприз – оказывается при прохождении межэтажного перекрытия или потолка, дымоход упирается в несущую балку. Приходится решать возникшую проблему: переносить место установки печи или изменять конфигурацию дымохода. В данном случае, для отгибания препятствия приходится покупать и устанавливать дополнительные элементы дымохода, например колено под углом. Допустимо использовать горизонтальные участки до 1 метра, более метра крайне не желательно, так такие искривления дымохода, могут негативно сказаться на тяге и работе печи. Так же, при наличии горизонтальных участков рекомендуется увеличить высоту дымохода, что соответственно увеличивает его стоимость.

Дымоход огибает балку межэтажного перекрытияДымоход огибает окно дома

Какой дымоход выбрать, стальной или керамический

Для установки отдельно стоящей печи-камина лучшим, оптимальным выбором будет использование стального дымохода из нержавеющей стали. Использование керамического дымохода конечно вполне допустимо, но менее рационально, так как стоимость керамического дымохода будет выше, а установка сложнее и трудозатратнее.

Установка керамического дымохода будет более оптимальным решением при использовании каминов с топками большой мощности.

Факторы влияющие на стоимость дымохода

Каждый понимает, что цена дымохода зависит от его качества. Рассмотрим основные факторы которые влияют на качество и в конечном итоге цену дымохода.

Дымоходы из нержавеющей стали бывают двух типов:

• простые одностенные, более дешёвые по цене
• двустенные сэндвич дымоходы состоящие из двух стальных труб, пространство между которыми заполнено утеплителем.

Наличие утеплителя, его вид и размер так же сказываются на цене. В стальных сэндвич дымоходах Российского производства в качестве утеплителя чаще используется базальтовое волокно, толщиной 25 – 50мм. А к примеру, в получивших на рынке России заслуженное признание немецких дымоходах Schiedel Permeter, используется более долговечный материал Superwool. Понятно, что немецкий дымоход Schiedel, по цене буде дороже отечественного, но не только за счет известности бренда, в первую очередь за высокое качество более длительный срок службы.

Для стальных дымоходов производители используют различные марки стали, которые так же влияют на качество и цену дымохода. В России производители дымоходов в основном используют следующие марки нержавеющей стали:

1. AISI 409 – нержавеющая сталь, с небольшим добавлением титана, такие дымоходы стоят относительно не дорого, но и считаются менее прочными и долговечными.
2. AISI 321 нержавеющая сталь имеет добавки титана, хрома и повышенное содержание углерода. Дымоход из нержавеющей стали марки AISI 321 – легко выдерживает температуру до 800 °С и менее подвержен коррозии. Срок его службы гораздо больше, но и стоимость дымохода будет выше.

Качество и стоимость дымохода из нержавеющей стали так же могут зависеть от толщины стали. Чаще всего используются сталь толщиной 0,5 мм и 0,8, реже 1 мм. Чем больше толщина стали, тем качественней дымоход и больше его стоимость.

Конечно для использования в своем жилом доме отдельно стоящей печи-камина, покупка стального сэндвич дымохода будет более рациональным решением. Вы можете в целях экономии купить более дешёвый дымоход, который прослужит не долго, и через несколько лет его придется менять. С учетом затрат на демонтаж старого дымохода, покупкой и установкой нового, в конечном итоге с экономить не получится. Можно сразу купить дымоход дороже, но качественней, и на долгие годы забыть о проблемах.

При установке печей-каминов, и монтаже дымоходов, по выше приведенным причинам, мы рекомендуем обращаться к профессионалам. Они помогут Вам избежать многих проблем. Кроме того, профессиональные компании, дают гарантию на свои работы. Учитывая, что многие специалисты выезжают на место будущего монтажа для консультаций, составления сметы бесплатно, возможно будет удобнее прибегнуть к их услугам.

Если Вы приняли решение купить и установить дымоход самостоятельно, добро пожаловать в Печной центр Ясенево. Опытные специалисты печного центра дадут консультации, помогут принять правильное решение, и избежать возможных проблем при установке дымохода своими руками.

Монтаж сэндвич дымохода своими руками

Каталог Теплый пол ИК обогреватели Греющий кабель Кондиционеры Обогрев кровли Обогрев труб Обогрев дорог Терморегуляторы Тепловые пушки Конвекторы Водонагреватели Тепловые завесы Масляные обогреватели Биокондиционеры ИК сушилки Вентиляторы Мойки воздуха Увлажнители воздуха Электрокамины Умывальники Защита от протечек Люки-невидимки Прочее Благодарности Сертификаты

Отдых и проживание в загородных частных домах или дачах, очень популярен и актуален сегодня. Зачастую, эти жилища дополняются такими элементами, как камины и бани, и тогда монтаж сэндвич дымохода, или любого альтернативного ему варианта, становится неотъемлемым и обязательным устройством в отопительной системе. Что такое сэндвич? Так уж заведено в наше время, что практически любая конструкция, имеющая 3 слоя, носит название «сэндвич». Не обошла данная традиция и дымоходную трубу с созвучным названием, все дело в особенностях ее устройства. Схема дымоходной трубы проста: сэндвич состоит из внутреннего и наружного металлических контуров, между которыми располагается теплоизолятор, выполняющийся, обычно, из базальтового материала. Внутренний слой трубы, обязательно, должен быть выполнен из материала, способного перенести высокую температуру, таковым служит нержавеющая сталь, практически не склонная к коррозии. Главная особенность, которую нужно учитывать при выборе материала для наружного слоя, это создание прочной конструкции, т.е. выбранный материал для наружной трубы должен быть крепким и жестким. Отлично к этому описанию подходит та же нержавеющая сталь и более дешевый, но менее прочный материал, вроде оцинкованного металла. Схема методов монтажа дымохода сэндвич Грамотно подобранные материалы для дымохода сэндвич обеспечивают бесперебойное и правильное функционирование трубы. Устройство сэндвича предусматривает выполнение следующих условий: внутренняя труба должна легко переносить высокие температуры и не поддаваться воздействию конденсата; при помощи утеплителя будет сохраняться целостность наружной трубы, ее перегрев исключен; благодаря четкой планировке всей системы дымохода, в нем разряжаются газы, и осуществляется тяга, влага не попадает на слой утеплителя, поэтому сажа внутри дымохода почти не образуется. Сборка и комплектующие дымохода Перед тем, как собрать дымоход сэндвич в выбранном помещении, рассмотрим, какими вспомогательными элементами нам нужно будет воспользоваться и для чего они применяются. Для монтажа и сборки сэндвич-трубы для дымохода потребуются специальные кронштейны, закрепляющиеся на стену и удерживающие всю конструкцию и несколько обжимных хомутов, соединяющих отдельные элементы воедино. Для того, чтобы сэндвич стал подвижным (его можно было разворачивать на 90 или 45 градусов) понадобится колено, а чтобы трубу можно было прочищать нужна ривизия, с подставкой и встроенным окном. Элементы дымохода, и их соединение Там, где будет основание дымохода, для правильного распределения его веса и нагрузки, нужно установить разгрузочную платформу. А для беспрепятственного прохождения трубы через кровлю используются окапник, крыза и розетта. Немаловажную роль играют тройники для отведения влаги и переходники, они также понадобятся для правильной установки и подсоединения конструкции. Установить сэндвич дымоход в районе кровли можно при помощи некоторых элементов, это может быть конус илигибок, и другие невоспламеняющиеся материалы. Также, при монтаже сэндвича следует учитывать возможные потери тепла. Труба выполняется из теплоизоляционных материалов, но тем не менее, ее использование будет давать большую эффективность в пределах дома (внутри), а не снаружи здания. Подготовительные работы перед монтажом Теперь мы знаем, что такое сэндвич дымоход, его устройство и комплектующие. Пришло время рассмотреть, какие меры безопасности и подготовительные работы нужны перед сборкой отопительного приспособления. Если в здании несколько этажей, то нам понадобится специальный патрубок для легкого и безопасного прохождения через перекрытия. Внутренняя часть, стены патрубка и элементы, которые будут примыкать к перекрытиям, изолируются базальтовым материалом (минеральной ватой). Место касания потолка и патрубка изолируется утеплителем, выполняется разметка и вырез отверстия в перекрытии. Когда перекрытие полностью подготовлено к монтажу конструкции, можно приступать к установке трубы сэндвич так, чтобы она нигде не касалась потолочных перекрытий. Нужно провести внимательный расчет параметров дымохода, потому что стыковать элементы в перекрытиях нельзя. Для обеспечения дополнительного снятия тепла, между трубой и элементами патрубка необходимо оставлять воздушный зазор. Когда наша труба из нержавеющей стали успешно прошла через перекрытие, приходит пора устанавливать на патрубок защитные элементы. Проверяется правильность вертикали всего ствола дымохода. Подготовительные работы окончены, можно переходить к прямому монтажу всего дымохода. Процесс установки дымохода Начинаем инструкцию по монтажу дымохода своими руками с того, что вся конструкция должна собираться снизу вверх, начиная с отопительного оборудования. Соединяем сэндвич в одно целое, т.е. используя теплоизоляционный слой, вставляем внутреннюю трубу в наружную. Чтобы конденсат стекал с внутренней трубы, контролируем правильность расположения швов. Уделяем особое внимание качеству герметика, он должен работать при максимальной температуре (1000С). Хомутами скрепляем тройники, стыки труб, колена и остальные элементы конструкции. Тройник в сэндвиче присоединяется опорным кронштейном, плюс к этому дымоход нужно крепить к стене на каждом участке в 2м. Горизонтальные участки дымохода можно прокладывать, но следует учесть, что их длина не должна быть больше 1м. Отводим канал сэндвича от всех возможных коммуникаций (газовые трубопроводы, электропроводка и пр.). На участках, где дымоход сталкивается с препятствиями, вроде стен, потолка, крыши (т.е. любых видов перекрытий), должны быть предварительно обработаны. Там должны быть встроены уже заизолированные патрубки, соблюдая все меры пожарной безопасности. Устанавливаем в дымоходе ревизию или стакан для чистки трубы, производить которую необходимо регулярно, без задержек, в установленные на то сроки. При сборке и установке сэндвич труб своими руками, нужно учитывать расстояния, так, например, если крыша плоская, то дымоход не должен выступать на расстояние, большее 0,5 м от кровли. Высота трубы должна быть больше, чем уровень конька на 0,5 м, если ее выход располагается на расстоянии до 1,5 м от него, при выходе до 3-х м от конька, труба не должна быть ниже его. Исключением являются конструкции, устанавливающиеся на кровле из горючих материалов, тогда выступать труба должна как минимум на 1 м над уровнем конька. Схема соединения сэндвич дымохода Плюсы и минусы Говоря о трубах сэндвич для дымоходов, можно привести массу их достоинств и преимуществ над прочими трубами, перечислим их: Прежде всего, это аккуратный и гармоничный внешний вид. Работать сэндвич трубы могут совместно с любыми котлами, каминами и печами. Компактные размеры и небольшой вес позволяют выполнить установку конструкции самостоятельно, т.е. своими руками, без помощи профессиональных работников. Полученный дымоход не занимает много места. Сэндвич дымоходы универсальны, их можно устанавливать как внутри здания, так и снаружи. Правда, эксперты советуют собирать устройство в здании. Использующийся материал труб – нержавеющая сталь – практически не поддается коррозионным процессам и обладает высоким уровнем влагостойкости. Прочность м внешний вид конструкции сохраняется в первоначальном виде на протяжении долгих лет работы. Благодаря многослойной структуре с прослойкой теплоизоляции снижается вероятность выпадения конденсата внутри трубы. Из-за того, что трубы гладкие, на них меньше оседает сажа, поэтому чистку дымохода не нужно проводить постоянно. Сэндвич трубы пожаро- и взрывобезопасные за счет слоя из теплоизоляционного материала. Вся конструкция подвижна во время ее сборки, т.е. трубу можно делать не идеально прямой, а, при помощи различных деталей, изогнутой и с горизонтальными участками. Для монтажа конструкции не нужно выстраивать специальный фундамент, это экономит деньги и время при сборке. Недостатков у сэндвич труб для дымоходов не много, а точнее всего два: высокая стоимость и возможная потеря герметических свойств. Но, второе происходит только в случае довольно длительного срока эксплуатации, т.к. секции трубы постоянно сужаются и расширяются под действием перепадов температур. Производители гарантируют работоспособность дымоходов сэндвич на протяжении 15-ти лет, а, как показывает практика – срок их службы намного больше. Итак, дымоходы сэндвич – это очень полезное приобретение для создания тепла и уюта в вашем доме, установку которого можно выполнить просто своими руками.

Монтаж дымохода своими руками из сэндвич-труб

Сэндвич-дымоходы сегодня очень популярны. И это неспроста, так как они практичны, функциональны и имеют хороший эстетический вид. Приятно и то, что монтаж дымохода из сэндвич-трубы своими руками может выполнить даже непрофессионал, так как его установка достаточно проста и безопасна. Все пройдет гладко и быстро, если вы приобретете действительно сертифицированные и качественные материалы. Такие дымоходы имеют множество преимуществ, о которых мы упомянем отдельно, поэтому если вы хотите сделать из них свой дымоход, вы не ошибетесь. Такие изделия станут идеальным выбором как для деревянных строений, так и для обычных кирпичных строений. Но как установить его самостоятельно? В какой последовательности устанавливать и что нужно об этом знать? Давайте посмотрим на это.

Многослойная труба и ее конструктивные особенности

Такие трубы получили свое название из-за уникальной структуры, которая делает трубы идеальными для своих целей. В основном в конструкции дымовой сэндвич-трубы предусмотрено две трубы разного диаметра – одна наружная, другая внутренняя. При их изготовлении используются цельные высоколегированные листы нержавеющей стали, которые соединяются при помощи плазменной сварки в среде аргона. Благодаря этому методу получают специальные сварные швы, очень близкие по свойствам к свойствам и структуре самой стали.

В свободное пространство между одной и другой трубой укладывают теплоизоляционный материал. Обычно для этого используют базальтовое волокно, которое не горит. Он содержит различные соединительные элементы. Какой будет толщина теплоизоляционного слоя, зависит от диаметра как самого дымохода, так и диаметра всех труб, участвующих в монтаже. Также толщина утеплителя может зависеть от температурного диапазона, в котором будет использоваться дымоходная сэндвич-труба.

Сэндвич-трубы могут быть разными. Некоторые из оцинкованной стали, другие из нержавеющей стали. Кроме того, они отличаются друг от друга диаметром, а также толщиной теплоизоляционного слоя внутри труб. Благодаря этим параметрам можно подобрать такую ​​трубу, чтобы она использовалась в разных тепловых условиях. К тому же изделия из нержавейки достаточно жаропрочны, и, как правило, такие дымоходы используют для отвода газов от массивных твердотопливных котлов и печей.

Внимание! Чтобы правильно выбрать дымоход из сэндвич-труб, необходимо выяснить условия его эксплуатации и тип нагревательного элемента. Когда отопление помещения, будь то баня или дом, осуществляется с использованием твердого вида топлива, лучше установить дымоход сэндвич-типа из жаропрочной нержавеющей стали. Если для отопления используются газовые теплоносители, то можно обойтись обычной стальной трубой.

Преимущества и недостатки

Как уже говорилось ранее, эти дымоходы стали очень популярными, и все больше и больше людей предпочитают их использовать по разным причинам. Наверняка одним из главных преимуществ является привлекательная стоимость. Если учесть дымоходы из других материалов, то их стоимость будет дороже. Тем не менее, несмотря на доступную цену, они являются отличным вариантом и выполняют свои задачи. Разберемся подробно, почему многие домовладельцы выбирают сэндвич-трубы:

1. Небольшой вес конструкции, а также ее универсальность позволяют использовать дымоходы из сэндвич-труб как снаружи здания, так и внутри него.
2. Простота конструкции трубы. Готовый дымоход состоит из нескольких секций труб, которые очень легко собрать и установить. Со сборкой и установкой сможет разобраться даже простой мастер, не имеющий опыта монтажа таких труб.
3. Благодаря гладкости и многослойности дымоход становится менее подвержен образованию копоти и конденсата на поверхности.
4. Компактность. В отличие от больших и громоздких кирпичных или других дымоходов, сэндвич-дымоход не займет много драгоценного места внутри вашей комнаты. Особенно это пригодится тем, кто устанавливает дымоход в маленькой бане.
5. Высокая пожаробезопасность и надежность. Как и гидроизоляционный материал, сама сталь негорючая, что защитит помещение и вас.
6. Когда вы выводите дымоход на крышу, такие конструктивные элементы, как балки, стропила и сама крыша не будут вам мешать при монтаже дымохода.
7. Нет необходимости строить дополнительный фундамент под дымоход, что значительно упрощает вашу работу и связанные с ней расходы.

Правда, среди всех этих достоинств стоит отметить один небольшой недостаток – срок эксплуатации дымохода из сэндвич-труб составляет максимум 10–15 лет, что не так уж и много по сравнению с другими. Тем не менее, это можно компенсировать тем, что цена материала не так высока, и установить его повторно самостоятельно не составит труда. Если вы еще не уверены, использовать ли дымоходный бутерброд, взвесьте все за и против.

Некоторые нюансы при установке

Прежде чем приступить непосредственно к подключению и установке дымохода, давайте рассмотрим некоторые правила, которые необходимо учитывать при работе:

Придерживаясь этих правил, вы сможете легко и качественно установить в своем доме или бане дымоход из сэндвич-труб. Это не будет иметь большого значения, но вы, конечно, не пожалеете, выбрав этот материал (в отличие от людей, выбирающих асбестовые трубы), поскольку эта конструкция может дать вам все, что нужно каждому владельцу дымохода. Итак, выяснив все преимущества и недостатки сэндвич-труб, а также изучив правила их монтажа, давайте рассмотрим, как правильно установить их в своем помещении.

Как правильно подобрать размеры

Перед тем, как приступить к монтажу дымохода, для начала необходимо определиться, какого размера трубы вам нужны, и приобрести их необходимое количество. Только после определения размеров можно приступать к работе. Чтобы их узнать, нужно:

1. Узнать размер сечения труб.
2. Рассчитать длину всего дымохода.

Для определения размера сечения труб необходимо ознакомиться с рекомендациями, которые указаны в СНиП (строительные нормы и правила). Как указано в правилах, размеры должны быть следующими:

• 0,14 м × 0,14 м при тепловой мощности не более 3,5 кВт;
• 0,14 м × 0,20 м при тепловой мощности от 3,5 кВт до 5,2 кВт;
• 0,14 м × 0,27 м при тепловой мощности от 5,2 кВт до 7 кВт.

Как вы понимаете, размер сечения труб зависит от мощности. Учитывая параметры, которые указаны выше, вы сможете подобрать оптимальный размер сечения трубы для вашего дымохода.

• В соответствии со СНиП 41–01–2003 минимальная высота дымоулавливающих труб должна быть 50 см.
• Конец дымохода должен возвышаться над коньком крыши не менее чем на 50 см.
• В случае, когда кровля выполнена из материала, подверженного горению, высота трубы от парапета или конька должна быть от 1 м до 1,5 м.

Внимание! Важным фактом является то, что когда рядом есть дополнительные пристройки, например, вы делаете дымоход в бане или беседке, то высота трубы должна превышать высоту такой конструкции, будь то дом или дача дом.

Обратите внимание, что расположение трубы также будет зависеть от ее высоты. Как? Мы уже выяснили, что высота трубы над крышей должна быть не менее 50 см. Но в зависимости от локации эта цифра может варьироваться:

• При расположении трубы на расстоянии до 150 см от конька минимальная высота 50 см над парапетом или коньком.
• При расположении трубы на расстоянии от 150 см до 300 см от парапета или конька допускается высота трубы равная коньку или парапету.
• При расположении трубы на расстоянии более 300 см, то оптимальной высотой трубы будем считать от линии, проходящей от конька вниз к горизонту под углом 10˚.

Учитывая все вышесказанное, вы можете выбрать сэндвич-трубу, которая будет соответствовать строительным требованиям и полностью удовлетворит ваши потребности. А рассчитав необходимую длину, вы сможете приобрести их в нужном количестве, не переплачивая за лишние детали. Теперь, когда у вас есть трубы на месте и готовы к их установке, давайте посмотрим, как соединить сэндвич-трубы и установить их в нужном месте.

Пошаговая установка

Если вы не имеете большого опыта в строительстве, но хотите обустроить свой дом, дачу или баню, сэндвич трубы именно для вас. Ведь благодаря своей конструкции установка такого дымохода проста и под силу каждому. Вся работа заключается в том, чтобы положить трубы одну на другую, соединить их и зафиксировать. Рассмотрим подробнее, как и что делать.

Этап 1: соединение элементов дымохода

Итак, давайте узнаем, как сэндвич-трубы будут соединяться друг с другом. При покупке сразу можно заметить, что один конец трубы будет иметь чуть меньший радиус, он называется нагруженным. Затем он вставляется в предыдущую трубу. А вот как именно соединить элементы, вы решаете сами. Уже упоминалось, что это можно сделать «дымовым» или «конденсатным» способом. Для отвода конденсата лучше дополнительно установить тройники.

Работа начинается с того, что нужно подключить первую трубу к отопительному прибору. Делается это с помощью специального переходника, размер которого зависит от насадки устройства и вашей трубы. Переходник вставляется в розетку, а в него устанавливается заглушка, которая предотвратит попадание открытого огня в трубу. Затем установите пусковую трубку и закрепите ее с переходником с помощью обжимного хомута. Когда первая труба будет готова, можно приступать к подключению второй. Только здесь есть один нюанс: конструкция труб предполагает наличие внутренней и внешней трубы, поэтому важно, чтобы обе они правильно подходили друг к другу. Делать все сразу непросто. Но есть простой способ:

1. Вытащите внутреннюю трубку примерно на 10–15 см и сначала соедините ее с другой внутренней трубкой.
2. Только после этого таким же образом соедините наружные трубы, опустив его вниз.

Как обычно, соединение должно быть усилено стальным хомутом, который стянут болтами и гайками или проволокой. Все такие соединения должны быть усилены хомутами. Когда есть большая вероятность повышения давления в дымоходе, все стыки лучше заделать герметиком. Помните – чем герметичнее будет ваш дымоход, тем сильнее в нем будет тяга. Непосредственно в этой части (обычно под потолком) рекомендуется установить трубу с шибером для регулирования уровня тяги.

Этап 2: прохождение трубы через потолок

Несмотря на то, что сэндвич-трубы обладают высокими теплоизоляционными свойствами, те места, где трубы будут проходить через потолок, должны быть дополнительно закреплены, особенно при проходе трубы через потолок из дерева. Из-за неправильно выполненной работы вы можете нанести ущерб как имуществу, так и себе, ведь всегда есть опасность, что это место возле трубы сильно нагреется и материал воспламенится.

Чтобы этого не произошло, нужно соблюдать несколько правил:

1. В таких местах дополнительно укладывается слой теплоизоляционного материала.
2. Отверстие в деревянном полу, в которое войдет труба, не обязательно должно совпадать с диаметром трубы. Крайне важно, чтобы расстояние от внутренней трубы сэндвича до деревянного пола было не менее 38 см, и это пространство необходимо заполнить огнеупорным материалом.
3. Расстояние от стены до трубы дымохода должно быть 25 см и более.
4. Проход трубы в потолке должен быть закрыт оцинкованным листом. Он выполняет несколько функций: препятствует распространению огня по потолку, обеспечивает равномерный отвод тепла по поверхности, а также экранирует и отражает тепловое излучение, идущее от трубы. В этом экране вырезается отверстие, идентичное диаметру трубы, в него вставляется сама труба, после чего она крепится к потолку.
5. Когда вы монтируете дымоход в межэтажное перекрытие, то на этапе проектирования нужно учитывать, что труба проходит через перекрытие целиком, без стыков с другими элементами.

Над перехлестом делается разрез. Для этого нужно установить специальное звено дымохода в виде металлического короба, внутри которого есть отверстие, либо это может быть сквозная труба. Такой срез должен быть на 7 см больше толщины перекрытия. Служит для предотвращения воспламенения горючего потолка как снизу, так и сверху. Далее труба монтируется уже известным вам способом.

Когда нужно вывести дымоход через стену, в нем нужно сделать необходимое отверстие и укрепить место, где будет установлен посадочный кронштейн, который будет удерживать трубу. Для этого вам понадобится перфоратор. Чтобы закрепить кронштейны в стене, проделайте отверстия и установите их с помощью анкерных болтов. Проверьте надежность крепления, сильно нажав на него. Теперь можно установить горизонтальную трубу через потолок и поставить внешнее колено. Как обычно, стены должны быть покрыты асбестовым листом. Прикрепите само колено к кронштейну струбцинами. Дополнительно сделайте еще одно крепление (кронштейн) в стене выше, на котором будет держаться вся конструкция. Наконец, все детали собираются воедино, а в конце устанавливается дефлектор, грибок или искрогаситель. Для надежности дымоход закрепляют скобами как у основания, так и у свеса крыши.

Внимание! Важно учитывать отступ – пространство, оставленное между стеной и дымоходом, которое необходимо сохранить вдоль всей стены.

Все элементы конструкции, такие как тройники, колена и переходники, скрепляются между собой хомутами. Только теперь сэндвич-трубы соединяются друг с другом обжимными хомутами в месте стыка, а вот тройники и переходники должны соединяться такими хомутами с обеих сторон. Кстати, если вы не хотите покупать готовые кронштейны, вы можете сделать их сами, сэкономив свои деньги. Возьмите два уголка 30 мм и 50 мм, болгарку, дрель и болты М10 и М8 и соорудите их.

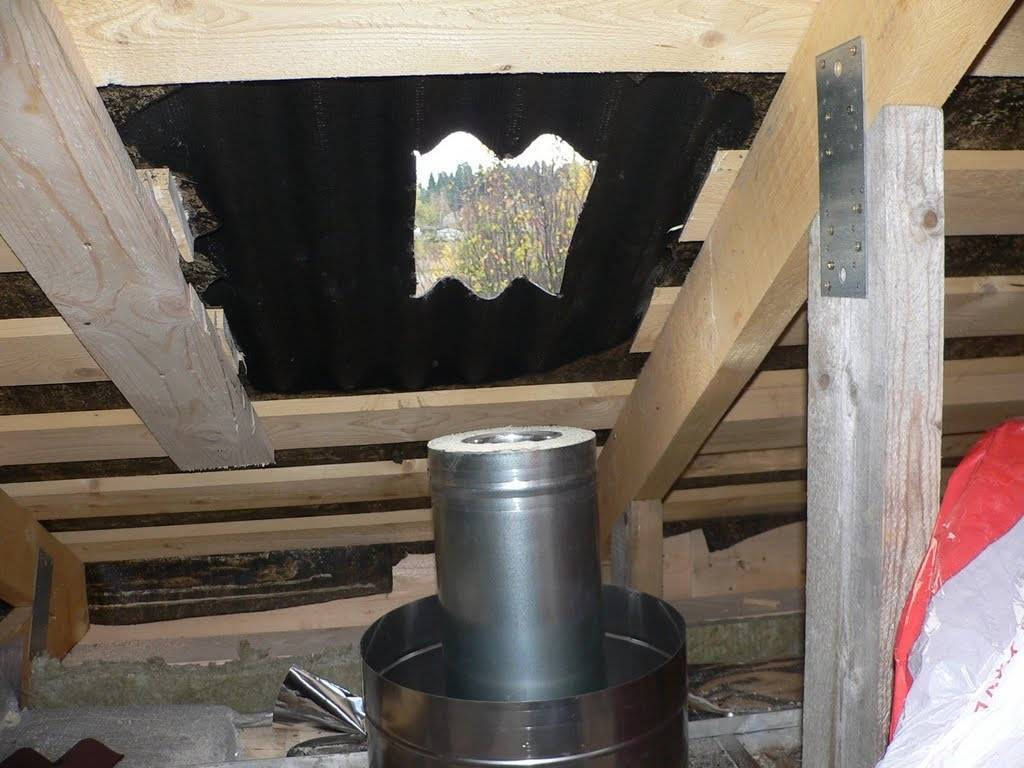

Этап 3: вывод дымохода на крышу

Особенно сложно разобраться новичкам, как вывести трубу на крышу, ведь это, пожалуй, самый сложный этап работы. Ведь конструкцию нужно не просто вынести из комнаты, это нужно сделать правильно. В этом вам поможет специальный элемент под названием срез крыши. Именно его нужно использовать для вывода трубы. Кровельная разделка — металлическая конструкция, не позволяющая трубе соприкасаться с кровельным материалом и остальными слоями кровельного пирога, предохраняя их от перегрева. При покупке этого элемента важно учитывать уклон вашей крыши. Стандартные изделия помогут вывести трубу на крышу, имеющую уклон 15-35˚ или 35-55˚.

1. Сначала нужно отметить место выхода дымохода в крышу строительным карандашом или маркером.
2. На основе сделанной вами разметки проделайте отверстие с внутренней стороны крыши. Его размер должен позволять свободно проходить дымоходу.
3. С внутренней стороны закрепить специальный подкровельный лист, а снаружи установить кровельный вырез. Его коническую часть можно регулировать, в зависимости от желаемого угла наклона крыши.
4. Осталось завести края вырубки под лист рубероида или под конек крыши.

Внимание! Для улучшения герметичности стыка дымохода и разделки используйте специальный регулируемый фартук. Тогда дождь или снег не будут проникать внутрь.

Наконец, когда все установлено, можно монтировать следующий, последний элемент конструкции. Удлинить трубу до нужного размера с учетом особенностей вашей кровли, а на конце установить необходимый элемент: дефлектор, грибок, флюгер, искрогаситель и т. д.

Этап 4: конец установки

Когда все работы уже выполнены, конструкция собрана и прочно укреплена, со всех труб можно снять защитную пленку, если она есть. Все зазоры и швы должны быть заделаны. Для этого используют термостойкий герметик, который применяется для дымоходов и рассчитан на температуру не менее 1000°С. Если все готово, остается проверить наиболее опасные зоны дымохода по температуре нагрева.

Внимание! Для того, чтобы легко и быстро прочистить дымоход, заранее предусмотрите специальную ревизию. Это съемная часть конструкции или простой проем с дверцами.

Как видите, установить дымоход из сэндвич-труб может каждый. Все благодаря небольшому весу, который вы легко сможете поднять самостоятельно, а также благодаря простоте самой конструкции. А если вы внимательно прочитаете эту статью, посмотрите дополнительные материалы и видео, то легко сможете сделать это самостоятельно. Главное определиться с проектом, закупить материал, а дальше все пойдет как по маслу, засучивайте рукава и принимайтесь за работу.

Если эта статья помогла вам разобраться, как установить дымоход из сэндвич-трубы, и вы смогли это сделать, напишите нам в комментариях. Может вы столкнулись с какой-то проблемой или что-то не поняли? Наши специалисты будут рады помочь вам решить ваши проблемы!

Видео

Подробнее об установке сэндвич-дымохода смотрите в видео:

в стену, через крышу

В последнее время все больше и больше дымоходов делают из многослойных труб. Дело в относительно невысокой цене, длительном сроке службы, достаточно привлекательном внешнем виде. Немаловажно и то, что возможен самостоятельный монтаж сэндвич-дымохода. Дело это не очень простое – нюансов много, но сделать это можно самостоятельно, не привлекая специалистов.

Тонированный кровельный вариант

Содержание артикула

• 1 Что такое сэндвич трубы и какие они бывают?
  • 1.1 Из каких материалов изготавливаются
  • 1.2 Изоляция и ее толщина
  • 1.3 Типы подключения
• 2 Способы монтажа
  • 2.1 Дым или конденсат
  9007 8
  • 3 Опции
    • 3.1 Диаметр дымовой трубы
    • 3.2 Высота трубы
  • 4 Монтаж сэндвич-дымохода через стену
  • 5 Как установить дымоход через крышу

  Что такое сэндвич-труба и какие бывают?

  Сэндвич-труба названа так за свою многослойность: два слоя металла, между которыми находится утеплитель. Эта конструкция решает многие проблемы, которые были присущи простому дымоходу из металлической трубы. Во-первых, изоляционный слой не позволяет внешнему металлическому кожуху нагреваться до критических температур; от трубы не исходит жесткое излучение. В помещении создаются более комфортные условия. Во-вторых, тот же утеплитель значительно снижает количество конденсата, образующегося при выводе трубы на улицу. В-третьих, так как внешний кожух уже не имеет такой высокой температуры, проще сделать проход дымохода через крышу или стену.

  Сэндвич-труба представляет собой два металлических цилиндра, пространство между которыми заполнено изоляцией

  Из каких материалов они изготавливаются

  Сэндвич-трубы изготавливаются из оцинкованной или нержавеющей стали. Оцинкованные сэндвич-трубы для дымоходов используются редко. Разве что для отвода продуктов сгорания маломощного настенного газового котла или газовой колонки. Может использоваться для изолированной вентиляции. Для более серьезных отопительных приборов они непригодны – при высоких температурах цинк выгорает, сталь быстро ржавеет, и дымоход приходит в негодность.

  Многослойные трубы для высокотемпературных дымовых газов изготовлены из нержавеющей стали. Причем нержавеющая сталь применяется разных марок – от сплавов с небольшим содержанием легирующих металлов до высоколегированных жаропрочных. Толщина металла может быть разной – от 0,5 до 1 мм, а также толщина утеплителя – 30 мм, 50 мм и 100 мм. Понятно, что сфера применения будет разной, да и цена тоже.

  Основные марки стали, применяемые при производстве сэндвич-труб для дымоходов, их назначение и основные характеристики сведены в таблицу.


  Марка нержавеющей стали	Основные характеристики	Область применения
  AISI 430	Обладает достаточной устойчивостью к атмосферным воздействиям, но не переносит высоких температур	Применяется для наружных оболочек многослойных труб
  AISI 439	Содержит титан, повышающий устойчивость к высоким температурам и агрессивным средам.	Подходит для газовых котлов, маломощных твердотопливных агрегатов (до 30 кВт)
  AISI 316	Легирующие добавки — никель и молибден — придают высокую кислотостойкость, повышенную термостойкость.	Оптимально для всех типов газовых котлов.
  AISI 304	Более дешевый вариант AISI 316 с меньшим содержанием легирующих элементов	Эконом вариант для газовых котлов средней и малой мощности
  AISI 316I, AISI 321	Выдерживает температуру до 850 °C	Может использоваться для обогрева твердотопливных печей
  AISI 310S	Повышенная термостойкость — до 1000°С (и цена)	Для банных и пиролизных твердотопливных печей

  Как видно из таблицы, разные марки нержавеющей стали имеют разное назначение. Для внешнего корпуса используются более дешевые сплавы, а для внутреннего – более жаропрочные и дорогие сплавы. Это необходимо для удешевления производства, а высокая устойчивость к температурам снаружи дымохода не нужна. Есть и более бюджетные варианты – наружный кожух выполнен из оцинкованной стали. Внешне эти изделия уступают нержавеющим, но служат нормально (при нормальной изоляции и ее толщине).

  Изоляция и ее толщина

  Между двумя слоями металла находится изоляция. Чаще всего это каменная вата. Толщина утеплителя от 30 до 100 мм:

  • При толщине теплоизоляции 30 мм температура дымовых газов не должна превышать 250°С. Такие температуры дают только газовые котлы малой и средней мощности.
  • Слой утеплителя 50 мм позволяет выдерживать температуру до 400°С. Область применения — любые газовые и жидкотопливные котлы, дровяные, при условии вывода дымохода на улицу (через стену).
  • Слой минеральной ваты толщиной 100 мм выдерживает температуру до 850°С. Такой сэндвич-дымоход можно установить на любой тип твердотопливного котла, в камины и очаги.

  Кроме толщины утеплителя нужно обращать внимание на его марку, а точнее на диапазон температур, в котором он может работать. Не всякая каменная вата выдерживает нагрев до 850°С, а только некоторые специальные сорта. Если вам нужен дымоход для твердотопливного котла, вам также придется учитывать термическое сопротивление утеплителя.

  Набор элементов, из которых можно собрать сэндвич-дымоход любой конфигурации

  Виды соединения

  Элементы сэндвич-дымохода можно соединить между собой двумя способами: раструбами и гофрированными кромками. Гнездовое соединение предполагает несколько более широкую фаску с одной стороны. При такой конструкции достигается высокая степень герметичности дымохода. Этот тип сэндвич-трубы хорошо подходит для газовых котлов, где важно не допустить протечки. Есть и минус: установка требует высокой точности.

  Гофрированный край сэндвича облегчает сборку дымохода. Недостаток такого решения в том, что для обеспечения герметичности требуется значительное количество высокотемпературного герметика, да и стоит он недешево.

  Особенности сэндвич-труб для дымоходов

  Также обратите внимание на продольный шов. Его можно сварить или сложить. Если шов сварной, то он должен быть выполнен в аргоновой защитной среде (чтобы не выжечь легированные металлы). Именно такой тип подключения необходим для твердотопливных котлов, банных печей и каминов. Для всех остальных также можно использовать фальцевое соединение.

  Методы установки

  Существует два способа вывода дымохода наружу. Первый заключается в том, чтобы пропустить трубу через стену, а затем поднять ее по наружной стене до необходимого уровня. Второй вверх через потолок и крышу. Оба несовершенны.

  Если дымоход находится снаружи, из-за перепада температур в нем активно образуется конденсат. Поэтому в нижней части дымохода необходимо установить тройник с конденсатоотводчиком (стакан) и прочистным отверстием. Этот узел позволяет без особого труда обслуживать дымоход: стекло откручивается, конденсат сливается. Также сажа периодически без проблем сбивается – через отверстие для чистки можно пропустить специальную щетку для дымохода.

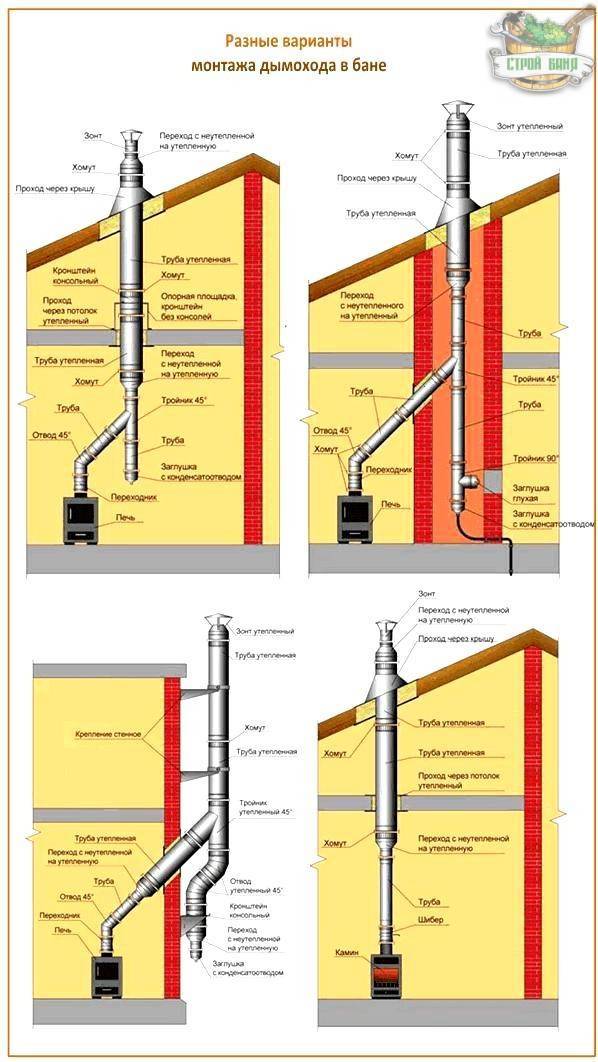

  Примерная схема прохода дымохода через стену и крышу

  Если дымоход будет выводиться через крышу, потребуется несколько проходов — по количеству перекрытий. Если дом одноэтажный, понадобится один проход через потолок, а второй через крышу. Также понадобится мастер-прошивка или фартук для круглой оцинкованной трубы.

  Установка сэндвич-дымохода на улице требует только одного проходного узла – через стену. Но крепить его к стене нужно будет через каждые 1,5-2 метра. Если стены здания пожароопасные (деревянный дом или каркасный), стены должны быть защищены негорючим экраном.

  Дым или конденсат

  Монтаж сэндвич-дымохода начинается с определения диаметра

  Высота трубы

  Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом его минимальная высота должна быть 5 м. То есть, если высота дома небольшая, в любом случае выведите трубу на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

  • Должен возвышаться на 50 см над коньком, если он выходит на расстояние менее 150 см от него.
  • Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (см. рисунок).
  • Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

  В этих условиях обеспечивается нормальная тяга. Дым будет выходить нормально независимо от погодных условий. Чтобы листва не попадала в дымоход, ставят специальные зонты, погодные фургоны, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.



  Высота трубы дымохода сэндвич

  При невозможности вывести трубу на такую ​​высоту ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не всегда, но в некоторых условиях, когда естественной тяги недостаточно, спасает положение принудительная тяга.

  Монтаж многослойного дымохода через стену

  Дымоход можно пропустить через стену двумя способами. Первый вариант (на фото слева) — поднять его в комнате ближе к потолку, а оттуда вывести наружу. Второй – сделать вывод на уровне дымохода от котла. В этом случае практически весь дымоход находится снаружи.

  Как сэндвич-дымоходу пройти сквозь стену

  Второй вариант предпочтительнее — у него только одно колено, а значит, при равных условиях тяга будет лучше. Также при таком строении меньше вероятность образования сажевых пробок.

  Если выход дымохода не сзади печи, а вверху, то схема монтажа несколько меняется — добавляется колено 90°, затем прямой участок для прохода через стену, а далее как в др. схемы.

  Сама печь ставится на негорючее основание, стена за печью закрывается негорючим экраном. Проще всего закрепить лист металла на стене. Его можно монтировать на керамические изоляторы высотой 2,5-3 см. Между листом металла и стеной будет воздушный зазор, поэтому стена безопасна. Второй вариант – подложить под металл теплоизоляционный материал – например, минераловатный картон. Другой вариант – асбестовый лист (как на фото).

  Подготовка площадки под установку печи и ППУ, установленного в стене с помощью отрезка трубы

  В стене делается отверстие. Его размеры определяются СНиП – расстояние от трубы до негорючих стен должно быть со всех сторон не менее 250 мм, а до горючих стен – 450 мм. Получается сплошная дыра, особенно если речь идет о стенах из горючих материалов. Есть один момент, с помощью которого можно уменьшить размер отверстия для сэндвич-прохода: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

  Пример организации прохода сэндвич-трубы через стену

  Проем может быть круглым или квадратным, при соблюдении норм пожарной безопасности. Квадратные отверстия сделать и обшить проще, поэтому их делают чаще.

  Так выглядит проход трубы через стену, заделанный листом металла

  В это отверстие вставляется проходной узел — короб из негорючего материала. В него вставляется сэндвич-труба дымохода, закрепляется по центру. Все зазоры заполнены термостойкой изоляцией, отверстие закрыто с двух сторон негорючим материалом. Обычно это лист металла.

  Со стороны комнаты вставлен проходной узел. В этом случае он из минерита, но может быть и металлическим

  Один важный момент: дымоход должен быть спроектирован так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видны и ремонтопригодны.

  Далее необходимо изготовить или установить готовый опорный кронштейн, который выдержит весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна – опорная площадка, которая с помощью упоров переносит вес на стену.

  Самодельная опорная площадка для сэндвича наружного дымохода из уголков 50*50 мм и 40*40 мм

  Перфорированная угловая опорная площадка своими руками

  U-образная конструкция из металлического профиля

  Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

  Как видите, к трубе, проходящей через стену, подсоединяется тройник. В нижней части имеется съемный стакан, в котором скапливается конденсат. Некоторые модели имеют штуцер внизу с небольшим краном. Это даже удобнее — стекло снимать не нужно, к штуцеру можно подсоединить шланг, вынуть его в какую-нибудь емкость (очень токсичен, поэтому рядом с домом сливать не надо) и слить его, просто повернув кран.

  Затем трубка доводится до необходимого уровня. Так как в этом случае расстояние до конька будет заведомо более 3 м, то допускается высота дымохода быть несколько ниже конька — не ниже 10° по отношению к горизонтальной линии, проведенной от уровня конька.

  Убрать дымоход, желательно выше конька

  Но так как этот дом расположен в низине, для обеспечения тяги трубу подняли даже выше конька. Крепился к стене хомутами из нержавейки, с шагом чуть больше метра. На крыше раскосы из стального стержня диаметром 6 мм. Для установки растяжек есть специальные зажимы «с ушками», к которым растяжки крепятся.

  Крепление раскосов к дымоходу из многослойной трубы

  Еще один важный момент, о котором многие забывают: в месте установки трубы на крышу должен быть установлен участок снегозадержателя, иначе весной трубу может снести снегом (если труба не выведены в сторону фронтона, как на фото).

  Как установить дымоход через крышу

  При выводе дымохода из сэндвич-труб через крышу необходимо учитывать расположение балок перекрытия и стропильных ног на крыше. Нужно угадать, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до твэла должно быть не менее 13 см, и это при условии, что твэл защищен нагревателем. Чтобы выполнить это требование, трубу часто приходится перемещать. Сделайте это, используя два угла по 45°.

  Отвод трубы для прохода через перекрытие

  Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается с металлической трубы без изоляции. На фото выше он черный. После него на сэндвич кладется переходник, а в проходной узел входит дымоход с утеплителем.

  В потолке вырезается отверстие, соответствующее противопожарным нормам — 250 мм от края трубы, если потолок защищен теплоизоляционным материалом. Прорезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибитый или закрепленный саморезами по дереву).

  Материал серого цвета по периметру отверстия — минерит

  В полученный короб вставляется дымоходная сэндвич-труба. Она должна быть направлена ​​строго вертикально, без малейших отклонений. Его нельзя жестко закрепить, можно только придать направление, установив несколько планок, которые будут его удерживать, но двигаться вверх/вниз он сможет без труда. Это необходимо, так как при нагреве его длина значительно увеличивается.

  Остальное пространство заполнено базальтовой ватой (уточняйте температурный диапазон). Другой вариант – насыпать керамзит, гранулированный пеностекло. Раньше песок еще подсыпали, но рано или поздно он весь просыпался по щелям, поэтому сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрыта листом нержавейки, под которым (между ним и потолком) размещен негорючий материал. Раньше это был асбестовый лист, но поскольку асбест признан канцерогеном, стали использовать минераловатный картон.

  Есть еще один вариант. Края отверстия обработать минеральной ватой, а затем вставить готовый потолочный проход из нержавеющей стали в сборе. Он содержит сразу и коробку, и декоративный экран из нержавеющей стали.

  Готовый потолочный короб (один из вариантов)

  Выведя трубу на чердак, в кровельном пироге делают отверстие. Все пленки в месте прохода (пароизоляция и гидроизоляция) разрезаются крест-накрест. Получившиеся треугольники заворачиваем и закрепляем скобами из степлера. Так что вред минимальный. Выставленную обрешетку обрезают так, чтобы труба была не менее 13 см.

  Как вывести дымоход через крышу — проход потолка и крыши

  На правом фото выше проход через крышу неправильный — расстояние между трубой и досками слишком маленькое. По-хорошему, нужно их отрезать по стандарту, прибить тем же минеритом. У вас должно получиться что-то похожее на следующее фото.

  Правильный проход сэндвич-дымохода через крышу

  Далее, после укладки рубероида, на трубу надевается мастер-фланец, юбке придается нужная форма (под форму рубероида).
