Как установить ветровую доску на крышу + фото

Как установить ветровую доску на крышу + фото

Монтаж ветровой доски на крышу крайне важен, и об этом говорит такой факт, что без нее кровельное покрытие может прослужить максимум 2 месяца, а сезон осенних дождей с ветром еще меньше. Самое просто устройство применяют на всех типах кровли со старинных времен, и изредка ее называют торцевой, но такое название более обобщенное.

Ветровая планка на крыше – что это? По классификации приспособлений, применяемых для обустройства покрытия кровли, накладка ветра или рейка, в просторечии планка или доска, может быть отнесена к категории доборных кровельных элементов.

Содержание:

Общие сведения

Цели

Посредством нее конструкции крыши можно дооборудовать вспомогательными устройствами, которые делают крышу более защищенной и надежной. Ветровые планки для кровель применяют для решения маленьких, но весьма важных проблем:

  1. Защищать торцевую кромку от попадания влаги, большая часть влаги будет попадать под покрытие кровли именно через кромку торца, и потому ветровик на кровлю дома ставят единовременно с покрытием кровли, не откладывая установка защитного механизма больше, чем на 2-3 дня.
  2. Закрепить наружную часть первых кровельных листов, это дает возможность избегать тепловых потерь и механических повреждений пленки для паровой изоляции.
  3. Придавать покрытию кровлю и всей конструкции дополнительный вид декорации. При грамотном монтаже ветровой доски для кровли получается закрывать перехлесты, стыки, утеплитель и гидроизоляцию, отлично отличимых с кровельного торца.

Обратите внимание, что наборы ветрозащитной планки для крыши предлагаются ведущим изготовителя в комплекте к обычному покрытию кровли. Это упростит выбор защиты, и при этом можно получать идеальное качество досок из всех различных вариантов.

После установки ветровых планок кровельные скаты выглядят, как однородное покрытие монолитного типа, без углов и кривых кромок. Накладка может усиливать жесткость полотна кровли и единовременно защищать кровельный край от назойливых пернатых. Известно, что вороны, сойки и галки обожают прятать под край покрытия кровли различные закладки и припасы, кусочки веток, щепки, мох, создавая для владельцев небольшие проблемы, в том числе и распространением жуков-короедов и клещей.

Разновидности ветровых планок для кровли

Устройство накладки ветровой защиты отличается от 9 остальных видов торцевых элементов доборного типа. Главным отличием будет то, что каждая из конструкций, применяемых для защиты покрытия кровли, спрофилирована особенным образом так, чтобы как можно лучше защищать свои места на кровле. Планка карниза вместе с капельников должна быть установлена на скатной кромке, коньковый уголок – на кровельной верхушке. Монтаж ветровика на домовой кровле выполняется на торцевом кровельном выносе над фронтоном. Чтобы эффективно закрывать стыки, и при этом обеспечивать нормальный выход водяного пара без появления конденсата, доску требуется особенным образом выгнуть и профилировать.

Для каждого кровельного типа выпускают свои варианты планки ветрового типа:

  • Для крыши мягкого типа применяют планку ветрового типа с П-образным профилем.
  • Для металлической черепицы, шифера, профилированного настила и ондулина используют Г-профиль.

Тепловая и механическая нагрузка на накладку защитного типа обычно больше, чем на обычные кровельные листы, и потому деталь или делают из тонколистовой оцинкованной стали с покрытием из полимера, или поливинилхлорида, устойчивого к ультрафиолету и температурным перепадам.

Требования

В продаже можно найти достаточно большое число ветровых планок разнообразных конструкций, сделанных из полиуретана или поликарбоната ударопрочного типа. Они стоят недешево, а пригодность в роли защитной доски под вопросом, а пригодность в роли защитной доски под огромным вопросом, потому что оба вида пластика имеют высокий коэффициент расширения теплового типа, куда больше, чем у шифера или оцинкованного металла.

Обратите внимание, что ветровая пластиковая доска для крыши должна быть устойчивой и пластичность к влиянию солнечного ультрафиолета.

И поликарбонат, и пластик полиуретанового типа быстро разрушаются под лучами солнца, и потому для кровли подойдет лишь полихлорвинил, в идеале в тон главного кровельного оттенка.

Виды

Ветровая защита для кровли мягкого типа

Ветровая доска для крыши очень важна. Для битумной черепицы, рубероида или остальных типов мягких покрытий применяются пару типов профилей. В сечении планка ветрового типа будет напоминать Г-профиль с малой V-образной полкой пружинного типа. Помимо планки обычного профиля, для защитной функции применяются ветровики с отогнутой наружу кромкой снизу, выполняющие роль капельника. Пружина в верхней области накладки будут плотно прижимать горизонтальные полки на поверхность, и тем самым они будут обеспечивать надежное прилегание защиты даже в том случае, когда кровля просела или начала «играть» из-за ветровых порывов.

Габариты горизонтальной полочки ветровой накладки желательно подбирать не меньше 8 см, но можно найти модели с габаритами в стандарте 6.5 см и двойной ширины 11.3 см. Более узкие модели применяются для самых плоских и ровных покрытий кровли, а в остальных случаях монтаж и выбор ветровой доски на кровлю требуется выполнять по рекомендациям изготовителя крыши. Достаточно широкие планки неудобные в установочном процессе, а еще они имеют посредственную гибкость и не каждый раз будут ровно прилегать к поверхность гибкой крыши. Вертикальная полочная часть ветровой планки обычно не более 10 см, а высота пружинного борта 2-3 см. Для самой проблемной черепицы битумного типа рекомендуется применять ветровую защиту с размером 7.8*10 см, с высотой пружины 2 см и бортом-капельником с шириной в 1 см.

Интересно, что все модели планок ветрового типа должны обладать особенным полихлорвиниловым  покрытием, что будет обеспечивать надежность защиты от попадания влаги в точки крепления.

Фронтонная защитная доска для металлочерепицы и ондулина

Конструкция накладки для защиты от ветра кровельных покрытий (трапециевидных или волнообразных), и они отличаются по устройству планок, применяемых для покрытий битумного типа. Чаще всего планки ветрового типа имеют Г-образный профиль с маленьким, отогнутым под углом Г-образным бортом. Никаких пружин по линиям стыка вертикальной и горизонтальной полки в ветровых шиферных досках и металлической черепицы нет. Габариты торцевой накладки для ветровой защиты листов шифера:

  • Вертикальная полка опоры – 8.5-9 см.
  • Ширина полк горизонтального типа – 10 см.
  • Верхняя кромка отгибается вниз на горизонтальной линии на 2 см, в нижней части обычно делают капельник с аналогичными габаритами, отогнутыми в противолежащем направлении от кромки.

Толщина металла составляет 0.02-0.03 см, и потому ветровая планка может быть легко деформирована, подгибается и режется простыми ножницами. Обычная профильная длина составляет 2 метра, и это удобство в установке, потому что длину профиля требуется подгонять по месту монтажа ветровой доски с учетом перехлеста на длине и стыках кровли.

Как устанавливать ветровые доски

Методы крепления досок ветровой защиты для профилированной и мягкой кровли во многом похожи, хотя и имеют некоторые различия. В любом случае к монтажу ветровой планки приступают после того, как была собрана и монтирована контрольная обрешетка, монтированы держатели для водосточных отводов, и на карнизе прибиты капельниковые планки. В кровельной конструкции отсутствуют только желоба ендова и накладка конькового типа, ее монтируют вместе с ветровой планкой.

Монтаж планок на крыше из металлической черепицы

Как произвести установку ветровой доски на крыше?  Сама по себе накладка из пластика для защиты является очень непрочной и гибкой, и ее можно легко испортить при монтаже. По этой причине, даже если вдоль кромки выглядывает из-под металлической черепицы рейка контрольной обрешетки, прикреплять к ней ветровую планку нельзя. Даже если постараться и прибивать ветровую планку на рейку под кровельное покрытие, это способно привести к кровельной деформации из металлической черепицы. Скорее всего, это оборвет ветровым порывом с фононной кромки крыши. По этой причине для фиксирования ветровой планки нужно заранее набивать доску-подкладку с шириной в 8 см и толщиной 1.5-2 см.

Полезный совет! Подкладку требуется выбирать из прочного дерева, и лучше всего выбирать вяз или дуб, при этом сама по себе доска прибивается косыми гвоздями. Крепление, забитое под углом к дощатой поверхности, выдерживает самые сильные ветровые порывы.

Такую часть работу удобнее всего производить на этапе набивания реек контрольной обрешетки на базе будущей крыши. После того, как лист металлической черепицы будет уложен на кровельную поверхность. край фиксируют при помощи сосновой рейки 2*2 см, и так кромка покрытия будет жестко зафиксирована не станет выдавливать ветровую накладку при большом снеговом скоплении на кровле. Монтаж ветрозащитной накладки начинают с карниза, и при этом полка в первой секции должна заходить поверх капельниковой планки. На каждый новый отрезок ветровой планки монтируют внахлест 4-5 см с предыдущим листом. В верхней части полку требуется завести под коньковую накладку.

Установка планок на крыше из профилированного настила

Метод крепления планок ветрового типа на кровлю из профилированного настила ничем не отличается от установки профиля на кровельную кромку из металлической черепицы. Как и предыдущим методе, крепление защитного элемента будет выполняться на заранее нашитую по кровельному торцу опорную доску древесины, с шириной 7-8 см. Именно она и будет воспринимать большую часть нагрузок, которые связаны с ветровыми порывами и кровельной деформации. Еще одним отличие будет расположение кромки покрытия кровли на краю основания.

Обратите внимание, что лист металлического профиля укладывают так, чтобы пик трапециевидного или даже прямоугольного профиля расположен на линии шва между рейкой контрольной обрешетки и ветровой доской.

Останется лишь наносить герметик на волновую верхушку, укладывать ветровую планку на край и прикреплять ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборочного процесса ветровой защиты для битумных типов покрытий немного отличаются от случаев металлической черепицы и профилированных листов. Главная особенность будет заключаться в том, что планка будет подклеена под крышу. Первым делом на основание кровли требуется укладывать контрольную обрешетку. Для мягких покрытий обычно применяют обработанную фанеру или ОСБ плиты. Новым этапом станет укладка торцевой фронтонной доски. Из-за того, что у кровельного гибкого материала нет профилированной поверхности, не требуется придавливать волну на кровельное основание. По этой причине не требуется поднимать ветровую планку над базой подкладки. Достаточно только герметично прикрывать приклеенную кромку гонта или полотна. Для удерживания защитной планки из металла на кромке крыше достаточно прибивать бруски с сечением 4*4 см. Это требуется сделать на этапе монтажа кровельной обрешетки.

После того, как подкладка под первый слой стеклорубероида или гонты был приклеен на кровельный скат, требуется прибить ветровую планку. Под горизонтальную полку требуется наносить клеевой слой и прикрепить стяжками. Уже на этапе настилания покрытия кровли приклеивают на ветровую защиту по уровням пружины. В местах стыкования полотна с карнизной накладкой профиль из металла ветровой планки укладывают поверх карниза, в верхней части планку требуется запускать под коньковый треугольник.

Заключение

Ветровая доска для крыши не менее важна, нежели все остальные доборные компоненты. Монтаж ветровой защиты не требует каких-то особых навыков кровельщика, но работу, и тем более при укладке битумного материала, требуется сделать по советам изготовителям материала кровли. Обычно кустарные методы монтажа ветровых планок оказываются менее эффективными.

Рейтинг

( 20 оценок, среднее 3.4 из 5 )

0 16 419.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Ветровая доска – особенности крепления на разные крыши — Школа ремонта

Ветровая доска – это атрибут кровельной архитектуры, который выполняет очень важную роль, хотя внушительными размерами не обладает. Многие не придают ему значения, но впоследствии все же прибегают к его помощи. Постараемся вместе разобраться, в чем его основная задача и как его устанавливать на дом.

Для чего нужна защита ветровой доской?

Крепление ветровой доски приходится как раз на место стыка стропильной системы и стены дома. Делается это из множества соображений. Как оказалось, у этой мелкой детали весьма большое значение. Во-первых, она защищает от продувания все чердачное пространство, а значит, и весь дом в целом. Конечно, полной герметизацией это не назовешь, вентиляция естественная все равно будет осуществляться, но дому именно этого и нужно. А вот сквозняки, которые в одно мгновение выдувают все тепло, сведут на нет все ваши ухищрения с теплоизоляцией строения.

Во-вторых, не явно, но наряду со снижением воздухообмена становится значительно ниже колебание влажности. Это сохранит микроклимат в доме, уменьшит изменение и усадку отделки. Те, кто не установил ветровую планку изначально, заметили, что в доме быстро повышается общая температура летом и также стремительно падает зимой, то же самое происходит и с влажностью. После исправления этой оплошности, владельцы с удивлением замечают, что скачки эти устраняются без каких-либо дополнительных мероприятий.

Третьим аргументом в пользу ветровой доски можно назвать отсутствие живности под крышей дома. Как минимум крупных животных вы туда не пустите, птицы не станут вить гнезда, грызуны также будут реже наведываться. Насекомые, конечно, будут посещать ваше жилище, но при некоторых видах кровли даже этого удастся избежать, если планка будет прибита правильно и плотно прилегать к стропилам. Так что, в целом, гнезд и ульев станет значительно меньше, но для такого результата важно знать, как сделать ветровую доску без ошибок.

Четвертая причина заключается в эстетике конечного результата, ведь даже после укладки кровельного материала и внешней отделки дома издалека все будет выглядеть симпатично, но при близком рассмотрении сразу же выдаст себя скелет стропил, вряд ли это увяжется потом с образом здания, созданным издалека. А ветровая планка прикроет эту несуразность, причем, как мы увидели выше, с пользой для дела. Существует как минимум три вида ветровых планок и их крепления, рассмотрим все по порядку.

Крепление ветровой доскиВетровая планкаВетровые планки на кровлеВетровые планки сайдингаКрепление ветровой доски

Ветровая доска – самый простой вариант

Для крыш, кровлей для которых служит шифер из асбоцемента или ондулин, т.е. материал, не предусматривающий специальных комплектующих для роли ветровой планки, эта мелкая деталь делается из дерева.

Как сделать ветровую доску — пошаговая схема

Шаг 1: Ровняем края обрешетки

Для такого материала кровли наверняка на стропилах присутствует обрешетка, которая не ровнялась по краю фронтона, поэтому это придется сделать сейчас. Если же есть возможность, то вспомните об этом еще на этапе ее монтажа. Нужно отмерить, сколько займет ряд кровельного материала от одной стороны дома до другой (от фронтона до фронтона), и отметить края прямой линией, лучше натянуть по ней шнурок. По этой линии отрезаются все выступающие концы реек обрешетки.

Шаг 2: Подшивка обрешетки

После подравнивания обшиваем оставленные выступающие части обрешетки карнизными рейками, это немассивные доски (ширина около 2-3 см), которые скрепят рейки обрешетки и дадут нам дополнительный способ крепления ветровой доски. Прибиваются они перпендикулярно выступающим элементам обрешетки.

Шаг 3: Прибиваем ветровую доску

Теперь пора закрепить ветровую доску. Для этого ее следует приладить довольно плотно к кровельному свесу (часть материала, которая свисает над обрешеткой), в случае шифера ее даже нужно завести под волну, пока не упрется. А потом прибивать гвоздями к обрешетке и карнизным рейкам поочередно в шахматном порядке. Получится два ряда креплений, так надежней. Этот вариант ветровой доски очень часто декорирован в нижней части резьбой, что еще симпатичнее смотрится на доме.


Крепление ветровой доски для металлочерепицы

Для металлочерепицы существует своя специфическая торцевая планка, которая играет роль ветровой доски. Это не простая прямая рейка, а представляющая собой прямой уголок двухметровая планка со сторонами 1-1,5 см.

Крепление ветровой доски для металлочерепицы — пошаговая схема

Шаг 1: Крепление планки

Так как под черепицей также присутствует обрешетка, важно ее подровнять, как в предыдущем методе. Потом пора крепить планку, одна сторона которой закидывается поверх последнего ряда черепицы, а вторая свисает параллельно фронтону, плотно прижатая к торцам обрешеточных реек. Крепление осуществляется кровельными саморезами цвета черепицы, расстояние между ними выдерживают до 60 см, важно следить, чтобы они располагались как раз на уровне торцов обрешетки, ведь крепить к воздуху – глупо. Максимальная длина таких ветровых досок – 2 м, следовательно, по длине крыши придется положить несколько, делая нахлест от 5 см.

Шаг 2: Скрытие дефектов

Следует избегать сильного затягивания саморезов, чтобы не образовались некрасивые волны металла, исправить это будет уже тяжело, если не заметить вовремя. А вот царапины, которые неизбежно будут сопровождать весь процесс монтажа, лучше также устранить сразу после работ, а то коррозия не заставит себя ждать. Самый простой способ – их закрасить. Используйте для этого краску в баллончиках, только внимательно подбирайте цвет.

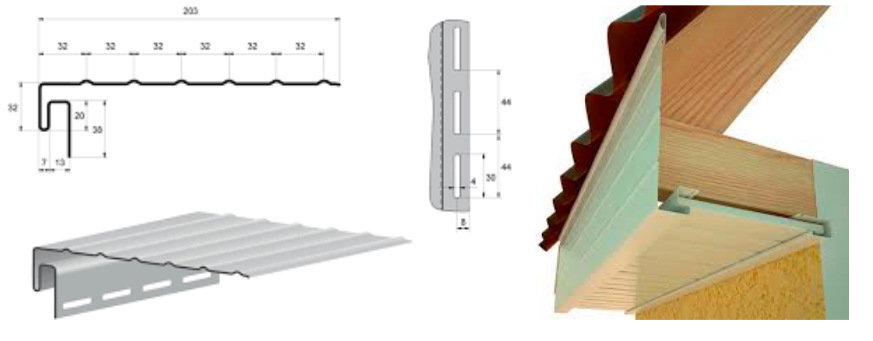

Как сделать ветровую доску из панелей для сайдинга?

Особым случаем считается дом или хотя бы фронтон, обшитый сайдингом. В каком бы виде не был представлен кровельный материал, красивее будет сделать ветровую доску из материала стен, тем более для сайдинга есть огромное множество подходящих на эту роль элементов.

Как сделать ветровую доску из панелей для сайдинга — пошаговая схема

Шаг 1: Подготовка

Выравнивается обрешетка, как и в предыдущих случаях, набиваются перпендикулярно ей подшивные доски. Подбирается финишная полоса (или G-профиль вместо нее) и панель (из-за своих размеров по ширине получила название «лопух»). Измеряется толщина подшивных досок плюс ширина обрешеточных досок, и отрезается нужная ширина «лопуха» по всей его длине. Имейте в виду, что вставляться планка будет в финишный профиль, причем нельзя загонять до упора, нужно учесть сезонное расширение сайдинговых материалов, поэтому сделайте зазор на 5 мм.

Таких частей понадобится больше одной, но не спешите нарезать все, ведь можно ошибиться раз, а испортить море материала. Последующей нарезкой займетесь после установки первого комплекта.

Шаг 2: Монтаж

Сначала крепится финишная планка, ее согнутая часть подгоняется под свес кровельного материала, желательно не впритык, но довольно близко. Крепление производится гвоздями к обрешетке и подшивным планкам поочередно, создавая два ряда фиксации. Затем вставляется «лопух», а его согнутая часть заводится под подшивные доски и также крепится, не создавайте напряжения при этом, не заводите его насильно и не натягивайте. Потом в этот изгиб «лопуха» крепится софит, который прикрывает подшивные доски, а на фронтоне фиксируется финишная планка или G-профиль, который его поддерживает с этой стороны. Теперь скелет вашей крыши можно считать спрятанным.

Ветровые планки для металлочерепицыПодготовка крыши для установки ветровой планкиКрыша с установленной ветровой планкойРезная ветровая доскаУстановка ветровой планки
