Монтаж колонн

---

Перед монтажом колонны подают в зону монтажа, укладывают на деревянные подкладки, обстраивают монтажными лестницами и подмостями, необходимыми для монтажа последующих конструкций. Иногда вместо подмостей на колоннах устанавливают пальцы или кронштейны, используемые в дальнейшем для крепления подмостей.

Легкие колонны, как правило монтируют целиком, а тяжелые — из нескольких элементов. На фундаменты колонны опирают одним из следующих способов:

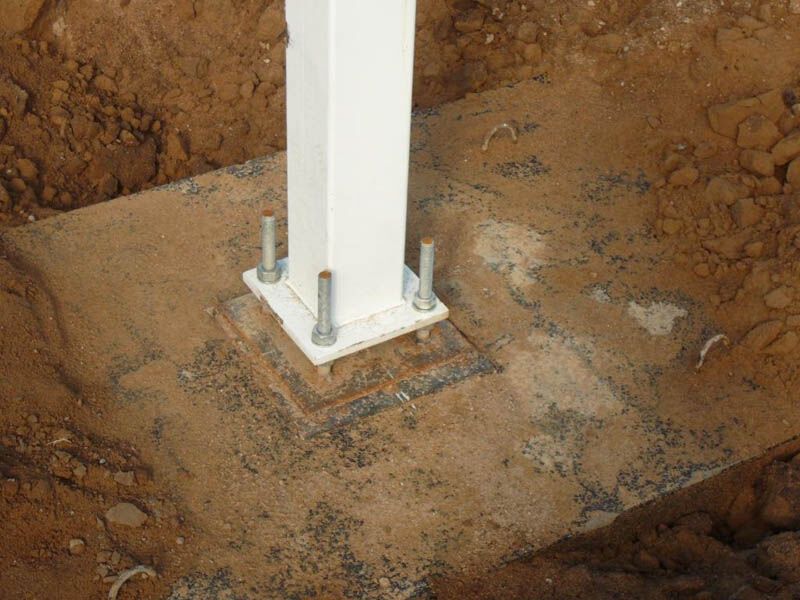

А) Опирание на ранее установленные, выверенные и подлитые цементным раствором стальные опорные плиты с верхней строганой поверхностью (рис.1,а). В этом случае монтаж называется безвыверочным. Основой его является высокая точность изготовления конструкций на заводе и установки их в построечных условиях. При этом способе монолитный фундамент 1 устраивают на 50-100 мм ниже отметки подошвы опорной плиты 3 башмака 4. Под двухветвевые колонны устанавливают две плиты (по одной для каждой ветви) (рис.2, а).



Рис. 1. Схемы опирания металлических колонн на фундаменты

а — на заранее выверенные плиты с верхней строганной поверхностью, б — непосредственно на фундамент, возведенный до проектной отметки, в — на заранее установленные опорные детали: 1 — железобетонный фундамент, 2 — бетон подливки, 3 — опорная плита, 4 — башмак, 5 — колонна, 6 — опорная плита башмака, 7 — рельсы



Рис.2. Подготовка (а) и установка (б) опорных на анкерные болты

1 — плита, 2 — планки, 3 — анкерный болт, 4 — гайка, 5 — фундамент

Положение опорных плит по высоте регулируют с помощью гаек 4, которые накручивают на анкерные болты 3. В горизонтальном положении плиты выверяют с помощью двух уровней или оптическим плоскомером. Отклонение верха плиты от проектного не должно превышать ±1,5 мм, уклон — 1/1500. После проверки правильности установки опорных плит их закрепляют гайками.

В заданное положение опорные плиты можно также установить с помощью трех установочных болтов, ввернутых в гайки, приваренные сбоку плиты.

Чтобы предотвратить перемещение опорной плиты вверх, на болты устанавливают распорные трубки. Верхний конец таких трубок закрепляют гайкой анкерного болта, нижний — упирается в планку опорной плиты;

Б) Опирание непосредственно на поверхность фундаментов, выведенных до проектной отметки подошвы колонн (рис.1, б). Опорные плоскости башмаков 4 в этом случае, как и в первом, фрезеруют на заводе. В процессе бетонирования поверхность фундамента выверяют с помощью нивелира. Отклонение забетонированной поверхности фундамента не должно превышать по высоте +5 мм, а по уклону — 1/1000;

В) Опирание на заранее установленные и выверенные опорные детали, заделанные в фундаменты, с последующей подливкой колонн цементным раствором (рис.1, в). В качестве опорных деталей, заделываемых в фундамент, применяют балки, рельсы 7 или уголки.

Колонны выверяют только по вертикали. Для этого с одной стороны гайки ослабляют, а с противоположной завинчивают. После выверки колонну закрепляют, затягивают гайки, а зазор между подошвой колонны и поверхностью фундамента заливают цементным раствором или бетоном 2 на щебне мелкой фракции.

Применяют и упрощенный способ опирания башмаков колонн на поверхности фундаментов, не доведенных до проектной отметки на 2-3 см. В этом случае башмаки колонн устанавливают на металлические подкладки; зазор между башмаком и фундаментом заделывают после установки и закрепления колонн цементным раствором.

Фундаменты под монтаж колонн для металлоконструкций принимают группами (на температурный блок, пролет) по акту, к которому прилагают исполнительные геодезические схемы с нанесением положения опорных поверхностей в плане и по высоте.

Основные операции при монтаже колонны: строповка, подъем, наводка на опоры или стык, выверка и закрепление. Стропуют колонну за верхний конец, либо в уровне опирания подкрановых балок. В некоторых случаях для понижения центра тяжести к башмаку колонны крепят дополнительный груз. Колонны захватывают стропами или полуавтоматическими захватными приспособлениями. Для ускорения строповки и расстроповки колонн применяют приспособление, состоящее из рамки и гибкой тяги, которое обеспечивает приведение колонны в вертикальное положение.

Перед установкой колонны необходимо прокрутить гайки по резьбе анкерных болтов. Кроме того, резьбу болтов смазывают и предохраняют от повреждения колпачками.

При безвыверочном монтаже колонну приводят в проектное положение совмещением осевых рисок на башмаке колонны и опорных плитах. При необходимости правильность установки колонн проверяют по вертикали с помощью двух теодолитов, в плане — по осевым рискам, нанесенным на опорную плиту и на колонну, а по высоте — с помощью нивелира.

Устойчивость колонн высотой до 15 м обеспечивают путем затягивания гайки на анкерных болтах, а при наличии узких башмаков — дополнительной установкой расчалок в направлении наименьшей жесткости. Первые две колонны сразу закрепляют постоянными связями, а если такие связи проектом не предусмотрены, то временными жесткими связями. Способ временного крепления колонн указывают в ППР. Стропы снимают с колонны только после ее постоянного закрепления.

Монтаж железобетонных колонн » Строительно-информационный портал

27. 06.2016

Железобетонные колонны одноэтажных промзданий устанавливают в фундаменты стаканного типа, а многоэтажных зданий — на торцы колонн нижних этажей.
Перед началом монтажа колонны на верхние поверхности фундаментов наносят риски осей колонны и выверяют отметку дна стакана. Для точного монтажа колонны применяют несколько способов: заранее подливают на дно стакана цементный раствор до требуемой отметки, учитывая длину колонны; на дне стакана в подпитом растворе по кондуктору штампом создают отпечаток подошвы колонны; устанавливают и заливают по центру колонны на дне стакана штырь, на который затем наводят отверстие в подошве колонны; на дно стакана укладывают асбобетонные прокладки требуемой толщины.
Раскладку, подъем и установку железобетонных колонн производят также, как и стабильных.
Колонны с подкрановыми консолями транспортируют обычно в положение «плашмя», а по условиям прочности при подъеме колонны большой высоты и для удобства строповки в некоторых случаях их приходится поворачивать в положение «на ребро», что требует кантовки колонны до подъема. Для распределения усилий в ветвях колонны при подъеме внизу у опоры до подъема ставят распорный домкрат. Стропят железобетонные колонны также, как и стальные, выше центра тяжести. При наличии подкрановых консолей стропы закрепляют под ними. Стропы должны обеспечить вертикальность колонны при ее установке в проектное положение, минимальную трудоемкость и безопасность расстроповки. Для строповки применяют универсальный строп с траверсой и разборной рамкой, которую помещают под консолями. Штырь, закрепляющий стык рамки, можно выдернуть тонким тросом или пеньковым канатом, привязанным к концу штыря. При этом расстроповка не требует подъема на колонну. В отдельных случаях предусматривают отверстие внизу колонны, в которое вставляют вал для закрепления концов стропов. Возможна также строповка двумя универсальными (петлевыми) стропами, которые затягивают на колонне на «удав», и они держатся за счет трения. Для безопасности увязку стропов делают ниже строповочной петли колонны.
После закрепления колонны на фундаменте крюк опускают и ослабленные стропы сползают. При установке колонны в фундамент стаканного типа оси поднятой колонны совмещают с осями рисок на поверхности стакана, выверяют вертикальность и временно закрепляют в стакане, после чего производят расстроповку.
Для временного крепления колонны применяют клинья, деревянные, бетонные и металлические, клиновые инвентарные вкладыши, одиночные и групповые кондукторы. Наиболее часто применяют деревянные и стальные клинья. Целесообразно использование бетонных клиньев, которые не надо вынимать, но они не находят широкого применения. Клинья при ширине колонны до 500 мм ставят по одну сторону, а при более широких колоннах — по два на сторону.
Бетонируют стаканы в два приема: сначала до низа клиньев, чтобы их можно было вынуть после достижения бетоном 25% прочности, а затем до верха. Выверку колонны следует выполнять до расстроповки, пока колонну легко поставить в правильное положение. Колонны выше 12 м, кроме закрепления в стакане, следует расчаливать вдоль ряда.

Колонны многоэтажных зданий временно закрепляют в одиночных или групповых кондукторах, прикрепленных к нижерасположенным конструкциям. Колонны крепят к кондуктору горизонтальными регулировочными винтами — упорами, которыми можно выверить и закрепить установленную колонну (рис. 5.19). Применяют кондукторы на одну, две и реже на четыре колонны. Кондуктор на четыре колонны позволяет вести безвыверочный монтаж конструкций.
Положение колонн фиксируется хомутами, расположенными в двух уровнях. Винты хомутов обеспечивают вертикальность положения колонн. Наличие настила на верху кондуктора обеспечивает безопасность монтажа ригелей (см. рис. 5.19).
Закрепление колонн многоэтажных зданий также можно производить подкосами или распорками с винтовыми стяжками. В отдельных случаях временное закрепление монтажных стыков железобетонных колонн выполняют сваркой в объеме, определенном проектами производства работ. Такое закрепление увеличивает продолжительность работы монтажного крана, так как расстроповку можно выполнять только после окончания временного закрепления сваркой. Окончательное закрепление стыка колонны рекомендуется после установки и закрепления раскрепляющих ее ригелей и плит. Установка конструкций на колонны допускается только после проектного закрепления колонны и достижения 70% прочности бетона замоноличивания. Работы по установке колонн следует выполнять в соответствии с картами операционного контроля. Отклонения от проектного положения колонн не должны превышать допусков, указанных в табл. 5.3.

---

Другие новости по теме:

Информационный некоммерческий ресурс fccland.ru © 2022
При цитировании информации ссылка на сайт обязательна.
Копирование материалов сайта ЗАПРЕЩЕНО!

Инструкции по установке колонки

– Marksman

Перейти к содержимому

Инструкция по установке колоннMarkadmin2017-06-12T08:53:50+00:00

1. При планировании установки строительных колонн и их соответствующих размеров очень важно соотношение длины к диаметру (т.е. – длина ÷ диаметр). Это называется коэффициентом гибкости. Если колонна слишком длинная и имеет малый диаметр, то она будет иметь высокий коэффициент гибкости.
   В этом случае он будет выглядеть очень тонким и казаться хлипким и будет иметь тенденцию к короблению. Если верно обратное, т. е. он короткий и имеет больший диаметр, то он будет казаться очень толстым и будет иметь низкий коэффициент гибкости.
2. Есть несколько важных вопросов, связанных с прочностью, касающихся коэффициента гибкости. Если коэффициент гибкости меньше 10 (например, если колонна имеет диаметр 250 мм, то длина может быть до 250 x 10 = 2500 мм/2,5 м), тогда колонна не требует армирования сталью и может быть просто заполнена бетоном. .
3. Если коэффициент гибкости составляет от 10 до 15 (например, для колонны диаметром 250 мм длина составляет от 2500 мм (250 x 10) до 3750 мм (250 x 15), то колонна должна быть усилена сталью. Она должна быть удлинена ниже колонны, в бетонный фундамент и из верха колонны в элемент, на который опирается колонна.0006
4. Если коэффициент гибкости больше 15, необходимо проконсультироваться с инженером-строителем.
5. Во всех случаях, когда на колонну может воздействовать сильное горизонтальное усилие, т. е. рядом с проезжей частью, где транспортное средство может столкнуться с колонной, в колонне следует использовать арматурную сталь независимо от коэффициента гибкости.
Строительные колонны
6. Fibrecem фактически являются постоянными конструкциями и не должны использоваться в качестве конструктивных элементов без заливки бетоном соответствующей прочности и армирования в соответствии с требованиями.
7. Поместите базовый компонент в правильном положении поверх прочного фундамента (например, бетона), достаточно прочного, чтобы выдержать предполагаемую нагрузку колонны.
8. Если основание не полностью выровнено, используйте тонкий слой речного песка и цемента, чтобы обеспечить прочное прилегание основания к бетонному основанию.
9. , если колонна должна быть усилена, просверлите базовый компонент в материале фундамента и вставьте в эти отверстия стальные арматурные стержни длиной примерно 600 мм. Нижняя часть стартовых стержней должна быть покрыта эпоксидной смолой общего назначения перед установкой в ​​отверстия, чтобы они прочно сцеплялись с материалом фундамента. Глубина этих отверстий должна как минимум в 15 раз превышать диаметр стальных стержней (т. е. если вы используете 10-миллиметровый стальной стержень, просверлите отверстие диаметром 12 мм и глубиной не менее 150 мм.)
10. После установки стали заполните основание бетоном хорошего качества и дайте основанию высохнуть в течение суток.
11. Если используется стальная арматура, установите ее сейчас и привяжите к начатым стержням.
12. Установите колонну здания так, чтобы она стояла вертикально над основанием колонны. Установите опорные распорки или распорки, которые будут удерживать колонну в вертикальном положении во время заливки бетона. Эти распорки должны быть достаточно прочными, чтобы предотвратить перемещение или наклон колонны.
13. После закрепления колонны в вертикальном положении ее можно залить бетоном. Бетон не должен быть очень влажным или жидким. Рекомендуется использовать более сухую смесь, которая все еще пригодна к употреблению. Технически бетон должен иметь максимальную осадку 50 мм. Это достигается при добавлении 31 литра воды на каждые 50 кг цемента (1 мешок), используемого в бетонной смеси.
14. Бетон в колонну следует заливать подъемами около 1250 мм за раз. Используйте вибратор, чтобы обеспечить правильную осадку бетона, особенно если используется стальная арматура. Не бейте молотком по бокам колонны, чтобы бетон осел, так как это повредит колонну.
15. Последующий подъем бетона залить не менее чем через 6 часов после предыдущего подъема.
16. Если какой-либо бетон прольется на внешнюю поверхность трубы, очистите его до затвердевания.
17. Стойки/раскосы можно снять через 48 часов.





Перейти к началу

Как просто построить бетонную колонну

82 / 100

Powered by Rank Math SEO

Железобетонная колонна является важным типом бетонного элемента в бетонном здании, особенно в высотном сооружении. Настоятельно рекомендуется, чтобы в строительном проекте приоритет отдавался проектированию бетонных колонн перед проектированием других бетонных элементов.

Возможно, вы заметили, что некоторые бетонные здания рушились во время их строительства, и это могло произойти из-за неудачного проектирования или отсутствия надлежащего надзора. Существует множество возможных причин, по которым железобетонные конструкции разрушаются при их возведении. Поэтому очень важно проверять каждую деталь колонны перед ее заливкой бетоном. Особое внимание следует уделить началу строительства железобетонной колонны.

Рекомендуется нанять квалифицированный строительный персонал, такой как инженер-строитель, технический инженер, руководитель строительства, инженер-проектировщик и инженер-строитель, поскольку они являются первыми экспертами, которые проверяют надежность конструкции здания и, в конечном итоге, это применение на месте, чтобы обеспечить целостность готового (готового продукта) бетонного элемента.

Квалифицированные рабочие бригады также необходимы для выполнения ряда важных задач на площадке, особенно для бетонных колонн. Бригадир, рабочий и монтажники стали должны иметь достаточный опыт, прежде чем они могут быть уполномочены и выбраны для выполнения работы по возведению вертикальной арматуры, поскольку для интерпретации каждой детали структурного плана требуется высококвалифицированная команда.

Итак, чтобы получить качественную железобетонную колонну,

1. Проверить план конструкции и установить арматурные стержни. Убедитесь, что надлежащий диаметр стержня, марки стали и интервалы наклонены в соответствии с планом.

2. Проверьте, какие другие профессии, такие как электротехника, сантехника, сантехника и механика, должны быть включены в столбец. Если применимо, установите их до установки опалубки. Убедитесь, что отверстия других проемов полностью защищены и закрыты от мокрого бетона во время фактической заливки.

3. Проверьте план и установите опалубку, должным образом закрепленную и затянутую с помощью разрешенных аксессуаров и подмостей. При необходимости профессионал, такой как инженер по опалубке, должен подтвердить, что установленная опалубка достаточно надежна, чтобы выдерживать нагрузку, создаваемую влажным бетоном, и давление бетононасоса (если насос будет использоваться).

4. Убедитесь, что отвес находится на месте с двух соседних сторон. Как инженер по качеству или консультант, вы должны проверить с помощью стальной ленты, параллельна ли отвесная линия колонне, поскольку она показывает вертикальность.

5. Проверить координаты. Поручите съемочной группе проверить размещение установленных опалубок колонн относительно линий сетки, чтобы избежать отклонений. Перепроверьте, если необходимо.

6. Убедитесь, что установленная опалубка чистая и на ней нет цементного молока. Еще раз проверьте, установлены ли все дюбели, электрические, санитарные и сантехнические приспособления рядом с опалубкой, чтобы избежать сколов и исправлений в дальнейшем.

7. Подготовить или замесить бетон. Бетон может быть товарным бетоном или смесью на месте. Перепроверьте расчетную прочность, необходимую и требуемую для конструкции. Если бетон будет смесью на месте, убедитесь, что смесь цемента и заполнителя имеет высокое качество, чтобы получить расчетную прочность.

8. Соберите образцы для проверки на зрелость. Обычно для 7-дневного и 28-дневного испытания на сжатие берут восемь кубических или цилиндрических образцов, включая запасные части. Проверьте, соответствует ли спад и температура расчетным значениям. Бетон не должен «освежаться» водой или нуждаться в какой-либо повторной обработке. Одобренные добавки могут быть добавлены в соответствии со спецификациями.

9. Перед заливкой свежего бетона внутренние поверхности опалубки должны быть тщательно смочены и очищены от цементного молока и вредных веществ.

10. Для непосредственного литья заливайте бетон непрерывно. Инспектор по качеству должен следить за тем, чтобы бетон заливался как можно ровнее и чтобы не было значительных перепадов высот, которые способствуют расслоению заполнителя. При необходимости рекомендуется использовать стальные или фанерные переносные желоба. Инспектор по качеству должен удостовериться, что не используется бетон, который уже затвердел или не соответствует требуемым пределам контроля качества.

11. Бетононасосы перед началом работы необходимо смазать раствором. Количество раствора должно быть от 1 до 2 кубометров.

12. Бетонная смесь должна быть выгружена в течение 1 и 1/2 часов после добавления воды в сухую смесь или после замеса бетона на бетонном заводе.

13. Если погодные условия не позволяют проводить текущие бетонные работы, необходимо выполнить соответствующий строительный шов в соответствии со спецификациями и в месте, где напряжение минимально. Проверьте структурный план и спецификации для справки.

14. По возможности избегайте холодных стыков, укладывая бетон слой за слоем, пока бетон остается в пластичной форме.

15. Уберите временную распорку (если используется) в опалубку, когда укладка бетона уже достигла высоты распорки.

16. Бетон следует уплотнить механическим вибратором. Использование вибраторов должно быть ограничено временем, необходимым для уплотнения. Избегайте использования вибрирующей арматуры и стальной арматуры без всякой причины, если они могут вызывать сегрегацию заполнителя. Обеспечьте наличие запасного вибратора на случай, если один из них сломается, чтобы заливка бетона могла продолжаться.

17. Строго говоря, бетон должен быть залит через 1 и 1/2 часа после выхода из бетонного завода (для товарного бетона) и имеет допуск до 2 часов. Для смеси на месте уложите бетон как можно скорее.

После того, как бетон осядет и наберет допустимую прочность в указанный день, можно приступать к безопасной разборке или демонтажу опалубки. Если после снятия опалубки будут обнаружены какие-либо дефекты или заметные выпуклости или соты, их следует устранить с помощью скалывания, шлифовки или любых разрешенных инструментов. Для выдерживания железобетонной колонны следует использовать ткань из мешковины или любые одобренные аналогичные материалы. Это делается для того, чтобы колонна достигла расчетной прочности в нужное время.

Проверяете ли вы арматуру бетонной колонны перед заливкой бетона? Что вы можете предложить, чтобы избежать выхода из бетонной колонны отвеса после заливки?
