Практически всем (и электрикам, и людям далеким от «электричества») известно, что соединение медных и алюминиевых проводов при монтаже электропроводки категорически «противопоказано» и может привести к не только к выходу из строя электропроводки, но и к возникновению пожара. Но бывают такие ситуации, когда обстоятельства вынуждают производить переход с меди на алюминий, или с алюминия на медь и, соответственно, соединять медные и алюминиевые провода.

Соединять медные и алюминиевые провода просто методом скрутки нельзя ни в коем случае. Нельзя их соединять (скручивать) между собой потому, как такое соединение может привести к серьезным проблемам в электропроводке из-за ухудшения со временем электрического контакта между медными и алюминиевыми проводниками (а это приводит к сильному нагреву (сначала только в месте непосредственного соединения, а затем нагрев распространяется «дальше и глубже»), постепенному разрушению изоляции проводов и, как следствие, короткому замыканию).

Специалисты обычно называют три основные, на их взгляд, причины возникновения со временем нагрева из-за ухудшения контакта в месте соединения медных и алюминиевых проводов. Это электрохимическая коррозия (так как медь и алюминий вместе образуют «гальваническую пару»), оксидная пленка (образующаяся на поверхности проводников и ухудшающая электропроводность в месте контакта) и не одинаковое изменение формы проводников из меди и алюминия (при многократных циклах нагрева-охлаждения из-за разного коэффициента теплового расширения меди и алюминия). Не могу сказать в какой степени и какой, или какие из этих факторов (и только ли они) влияют, или могут влиять на ухудшение с течением времени контакта между алюминиевыми и медными проводами в скрутке, но факт есть факт -скрутка алюминия и меди со временем начинает греться . И греется тем больше, чем бОльший ток проходит по сети.

Для создания «долговечного» и надежного контакта между алюминиевыми и медными проводами, не следует допускать непосредственного контакта меди и алюминия между собой (а если такой контакт неизбежен, необходимы дополнительные действия, обеспечивающие надежность контакта), для чего можно использовать следующие методы соединения:

Самый простой метод соединения проводов — это скрутка. И хоть данный метод, мягко говоря, не приветствуется правилами устройства электроустановок, он до сих пор часто применяется при монтаже электропроводки в жилых помещениях. И если уж делается скрутка из проводов меди и алюминия, то для достижения надежного и долговечного контакта между этими проводниками, необходимо залудить провода перед скручиванием и затем пропаять конец готовой скрутки. Необходимо отметить, что для лужения алюминиевого провода необходима специальная кислота.

Соединение скруткой медного и алюминиевого проводов с последующей пайкой обычно применяется в распределительных коробках при монтаже скрытой электропроводки или при замене участка электропроводки.

Болтовое соединение медного и алюминиевого провода (с шайбой в качестве разделителя) создает довольно таки надежный контакт, но имеет (по сравнению с паяной «навечно» скруткой), пару минусов. Со временем возможно ослабление болтового соединения, поэтому обязательно применение граверной шайбы, предотвращающей раскручивание болтового соединения. Но, даже при применении гравера, все равно (хоть и довольно редко), но такому соединению может потребоваться дополнительная затяжка. Так-же такое соединение, из-за его габаритов, довольно затруднительно использовать в распределительных коробках, имеющих небольшой объем внутреннего пространства.

Соединение медных и алюминиевых проводов с помощью винтовой клеммной колодки актуально в случае, когда скрытая электропроводка выполнена из алюминия, а настенные или потолочные светильники, подключаемые к электропроводке, имеют многопроволочные (гибкие) медные провода. Этот метод соединения довольно надежен, прост и быстр. Главное, во время монтажа, не переусердствовать с затяжкой винта, чтобы не передавить винтом провод, или не сорвать резьбу крепления. Со временем такому соединению может потребоваться небольшая дополнительная затяжка винта.

Соединение медных и алюминиевых проводов с помощью кабельной гильзы обеспечивает надежный электрический контакт, долговечно, не требует дополнительных действий по восстановлению надежности контакта с течением времени. Соединение с помощью гильзы является неразъемным. Соединительные гильзы могут быть как обычными, металлическими, так и специально созданными для задачи, описываемой в данной статье — медно-алюминиевыми. Желательно, чтобы сечение используемых для соединения медных и алюминиевых проводов было одинаковым, или близким по размеру. При условии выполнения надежной электрической изоляции гильзы, данное соединение может быть использовано для укладки в штробу при восстановлении скрытой электропроводки в месте повреждения или выхода из строя провода. Относительными минусами использования для соединения проводов кабельных гильз, можно назвать необходимость приобретения обжимного устройства и «одноразовость» самих гильз.

Это самые распространенные методы соединения медных и алюминиевых проводов «в быту». Для соединения меди и алюминия в «большой энергетике» используются еще и соединительные кабельные муфты, ответвительные зажимы, концевые наконечники и т.д. Но это уже совсем другая история…

Новости

Публикации

Хотите чтобы у окружающих отвисли челюсти? Нужен одновременно яркий и дальнобойный фонарик? Wurkkos TS30S Pro с Luminus SBT90.2 светодиодом — то, что доктор прописал для таких целей. Это…

В конце восьмидесятых годов я учился в институте. В канун праздника 8 Марта мы купили цветы и подарки для девочек из нашей группы. В собранных нами подарочных наборах были и автоматические…

Еще пару месяцев – и наступит лето. Отличное время для выпуска новой портативной колонки подумали в компании Tronsmart и выкатили на рынок новинку. Имя ей Tronsmart T7 Lite. Из этого названия мы…

В контексте цифровизации источник питания модуля будет развиваться в направлении миниатюризации и разработки на основе микросхем, что соответствует тенденции развития цифровизации и интеллекта в…

На что следует обращать внимание при выборе электрочайника? Я смотрю чтобы корпус чайника был цельный. Желательно из нержавеющей стали. Такой материал дольше прослужит нежели стекло или пластик.

…

Fusion Brain AI — новый инструмент для создания потрясающих изображений на основе искусственного интеллекта. В отличие от Midjourney, которая совсем недавно стала платной и других подобных…

Соединение медных и алюминиевых проводов

Главная

Обзоры и советы

Статьи

Соединение медных и алюминиевых проводов

Наверняка каждый слышал о том, что медные и алюминиевые провода соединять не рекомендуется. Но, не смотря на эту особенность, очень часто возникает необходимость соединения проводников с медными и алюминиевыми жилами. Когда возникает такая необходимость? Приведем несколько примеров.

При повреждении электропроводки квартиры возникла необходимость замены одной из ее линий. Проводка выполнена из алюминия, а провод для новой линии, который есть в наличии, медный. В данном случае возникает необходимость соединения алюминиевого и медного проводников. Или же такая ситуация. Одна из линий электропроводки обесточена.

При осмотре распределительной коробки было обнаружено нарушение контактного соединения проводников. Линия, которая идет от распределительного щитка квартиры, выполнена медным проводом, а обесточенная линия, которая подключена в данной распределительной коробке алюминиевая. Изначально проводники были соединены скруткой, что категорически запрещается. Некоторое время данные скрутки не давали о себе знать, но со временем контактное соединение нарушалось, что приводило к его сильному нагреву и в конечном итоге нарушению контактного соединения. При наличии достаточной для соединения длины проводников ремонт сводится к удалению поврежденных концов проводников и дальнейшему их соединению. Соединение скруткой проводников из разного металла спустя некоторое время приведет к вышеописанной проблеме. Как тогда поступить в таком случае?

Рассмотрим альтернативный способ соединения медного и алюминиевого проводников при помощи клеммников.

На данный момент существует несколько типов клеммников, при помощи которых можно соединить несколько проводников. Возможно произвести соединение с помощью обычной клеммной колодки с соединением под винт. Соединение алюминиевого и медного провода в клеммной колодке Одни из наиболее популярных соединительных устройств – клеммы Wago. Основное их преимущество – безвинтовой способ соединения. Наиболее популярные серии клемм, используемых при монтаже электропроводки, в том числе и для соединения медных и алюминиевых проводов – 222, 773, 2273. Соединение алюминиевого и медного провода клеммой Wago Соединение алюминиевого и медного провода клеммой Wago 2273 Нарушение электроснабжения квартиры или ее части доставляет множество неудобств, поэтому ремонт электропроводки должен быть произведен безотлагательно. А что делать, если в данный момент нет в наличии клеммника и нет возможности его приобрести? Альтернативный способ соединения проводников – использование болтового соединения. Для этого необходимо взять несколько болтов, гаек, шайб и гроверов для предотвращения ослабевания полученного контактного соединения со временем.

Соединение алюминиевого и медного провода «под болт»

Соединение алюминиевого и медного провода «под болт» В данном случае, то есть при необходимости соединения медного и алюминиевого проводников, необходимо между соединяемыми проводниками поставить шайбу, которая будет препятствовать их непосредственному прикосновению. Полученные контактные соединения изолируются несколькими слоями изоляционной ленты. Возможно также соединение медных и алюминиевых проводников при помощи алюмомедных наконечников, гильз и шайб. Данный способ применяется преимущественно для соединения кабельных жил большого сечения. Например, при необходимости присоединения медного кабеля к алюминиевой шине распределительного щитка в подъезде можно использовать алюмомедный наконечник или же обычный медный наконечник, присоединенный к шине через алюмомендую шайбу.

Соединение алюминиевого и медного провода

Соединение алюминиевого и медного провода Для соединения самонесущих проводов СИП изготовленных из алюминиевого сплава и медных проводников предусмотрены специальные прокалывающие зажимы, не требующие зачистки магистрального провода в месте ответвления. Соединение СИП и медного проводника

Можно ли соединить медный провод с алюминиевым проводом

2 мая 2021

У вас есть дом с алюминиевой проводкой? Хотя сегодня этот материал больше не используется для проводки в домах, во многих домах 1960-х и 1970-х годов этот материал использовался в качестве основного источника проводки. Некоторые домовладельцы решили перейти на медную проводку, чтобы обновить свой дом и сделать его более безопасным, в то время как другие сохраняют существующую проводку и со временем модернизируют ее.

Если у вас есть алюминиевая проводка, но вы не ищете замену алюминиевому проводу, вам может быть интересно, можно ли соединить медный провод с алюминиевым проводом? Когда вы ремонтируете или добавляете дополнительное освещение в свой дом, вы можете подключить новую медную проводку к старой алюминиевой проводке. Это можно сделать безопасно, но важно убедиться, что вы получаете помощь лицензированного электрика. Поскольку медь и алюминий расширяются с разной скоростью, неправильное соединение этих типов проводки может привести к пожару и угрозе безопасности.

Хотя вы и можете соединить медный провод с алюминиевым проводом, вы можете этого не захотеть. В этой статье мы расскажем, что вам следует знать об алюминиевой проводке, и поможем определиться, какой вариант подходит для вашего дома. Подумайте о том, чтобы обратиться к сертифицированному электрику, чтобы он помог вам сделать самый безопасный вариант для вашего дома.

Как узнать, есть ли у меня алюминиевая проводка?

Если вы живете в недавно построенном доме, вам не нужно беспокоиться об алюминиевой проводке. Если во время покупки дома у вас была домашняя инспекция, это должно было быть обнаружено в то время. Но если вам нужна уверенность, вы можете посмотреть на проводку в вашем доме и посмотреть, есть ли на ней этикетка «Алюминий» или «АИ». Лицензированный электрик также может помочь вам, если вы не уверены, какая проводка в вашем доме. Вообще говоря, дома, построенные с середины 1960’ до конца 1970-х могут иметь алюминиевую проводку.

Медная проволока лучше алюминиевой?

Медная проводка является стандартным материалом, используемым в электропроводке современных домов. Хотя алюминиевая проводка рассматривалась как вариант, ее использование было прекращено из соображений безопасности. Алюминий расширяется больше, чем медь, и со временем этот нагрев и охлаждение могут привести к тому, что проводка выползет из клеммы, что приведет к ослаблению контактов и перегреву. Кроме того, ржавчина алюминиевой проводки может вызвать перегрев. Обе проблемы делают алюминиевую проводку пожароопасной и не идеальной. Если у вас алюминиевая проводка, вы должны помнить об этих проблемах.

Должен ли я заменить алюминиевую проводку в моем доме?

Замена алюминиевой проводки — хорошая идея, но это не то, что вы должны делать, если в настоящее время все работает нормально. Вы должны знать о рисках, связанных с алюминиевой проводкой, и, возможно, пожелаете рассмотреть возможность замены алюминиевой проводки целью на будущее. Медная проволока является более безопасным выбором и может даже сэкономить вам деньги в долгосрочной перспективе за счет снижения расходов на страхование жилья.

Сколько стоит замена алюминиевой проводки?

Стоимость замены алюминиевой проводки будет варьироваться от дома к дому в зависимости от его размера и количества проводки, которую необходимо заменить. Было бы неплохо, если бы сертифицированный и лицензированный электрик предоставил вам цитату, специфичную для вашего дома. Мы считаем, что замена алюминиевой проводки — это достойная модернизация дома, поскольку она может сразу же сделать ваш дом более безопасным.
Всегда помните, что когда дело доходит до соединения медной проводки с алюминиевой проводкой, это можно сделать, но для обеспечения безопасности вам следует подумать о том, чтобы присоединить вашу проводку к помощи сертифицированного электрика. Не стоит рисковать, когда речь идет о ваших близких и ваших самых важных финансовых вложениях.

Компания Penfold Electric имеет более чем 40-летний опыт работы и помогла бесчисленному количеству клиентов перейти на медную проводку в своих домах. Если у вас есть вопросы о безопасности алюминиевой проводки в вашем доме или вы хотите узнать стоимость замены, позвоните нам. Мы будем рады ответить на ваши вопросы и помочь вам чувствовать себя хорошо с электрическими компонентами вашего дома.

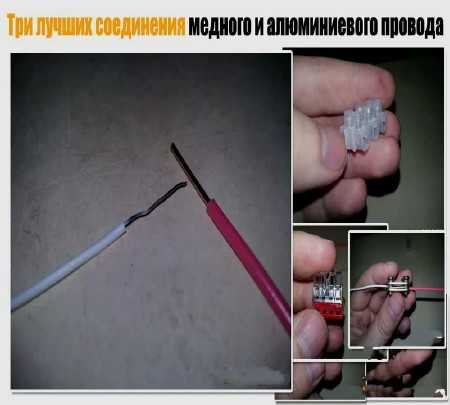

Как соединить медный и алюминиевый провод

В жилых домах, построенных в советское время, электропроводка выполнялась алюминиевыми проводами. Профессиональные электрики предпочитают делать современные бытовые сети из медных проводов. Поэтому, хотим мы этого или нет, но часто приходится сталкиваться с проблемой, как соединить медные и алюминиевые провода. Не слушайте тех, кто будет говорить вам, что этого делать категорически нельзя. Конечно, не все способы подходят для этого случая, однако соединение электрических алюминиевых и медных проводов – вполне решаемая задача. Главное сделать все правильно.

Эти два металла имеют разные химические свойства, что сказывается на качестве их соединения. Но нашлись умники, которые придумали, как соединить два проводника, исключив при этом непосредственный контакт между ними.

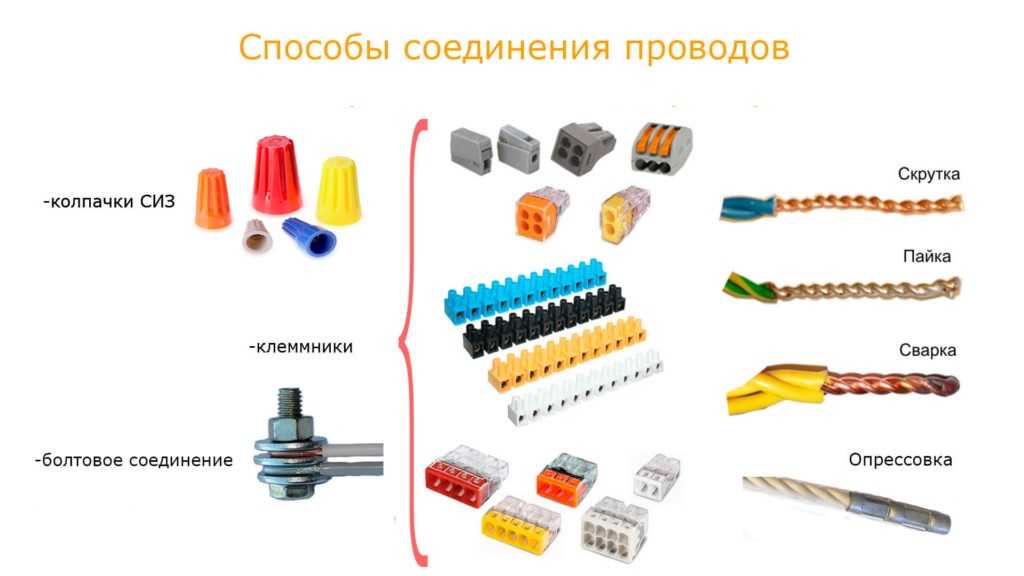

Мы рассмотрим все существующие варианты, как можно соединить медный и алюминиевый провод, но сначала давайте разберемся, почему это нельзя сделать обычной скруткой и в чем причина такой несовместимости?

Содержание

• Причины несовместимости
• Болтовое соединение
• Зажим «Гайка»
• Клеммная колодка
• Самозажимные клеммы
• Поворотное соединение

Причины несовместимости

Основные причины нежелательного соединения этих двух металлов кроются в алюминиевом проводе.

результат скрутки меди и алюминия — перегрев стыка, плавление изоляции, возможность возгорания

Причин три, но все они приводят к одному результату — со временем ослабевает контактное соединение проводов, начинает перегреваться, плавится изоляция и происходит короткое замыкание.

1. Алюминиевая проволока имеет свойство окисляться под воздействием влаги воздуха. Это происходит гораздо быстрее при контакте с медью. Оксидный слой имеет более высокое удельное сопротивление, чем сам металлический алюминий, что приводит к чрезмерному нагреву проводника.
2. По сравнению с медным проводником алюминий мягче и имеет меньшую электропроводность, за счет чего сильнее нагревается. В процессе эксплуатации проводники многократно нагреваются и охлаждаются, в результате чего происходит несколько циклов расширения и сжатия. Но алюминий и медь имеют большую разницу в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт всегда является причиной сильного нагрева.
3. Третья причина заключается в том, что медь и алюминий гальванически несовместимы. Если их скрутить, то при прохождении электрического тока через такой узел даже при минимальной влажности будет происходить химическая реакция электролиза. Оно, в свою очередь, вызывает коррозию, в результате чего опять же происходит нарушение контактного соединения, а как следствие, нагрев, оплавление изоляции, короткое замыкание и возгорание.

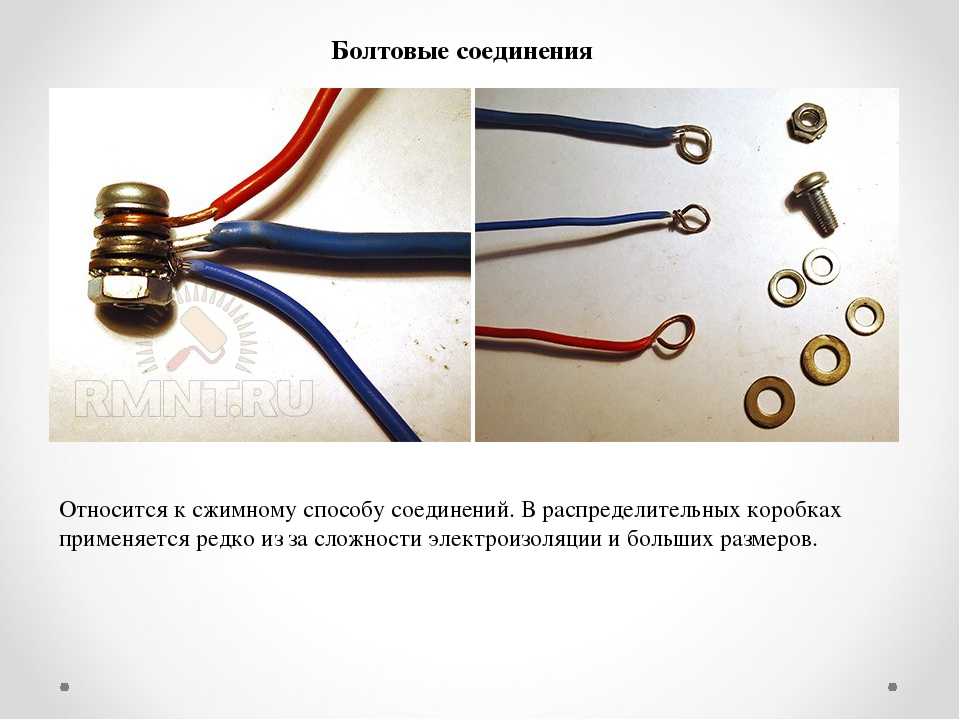

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается самым доступным, простым, быстрым и надежным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, применить этот способ для соединения проводов в квартирной распределительной коробке у вас вряд ли получится, ведь сейчас они производятся в миниатюрных размерах, и получившийся электроузел будет очень громоздким. Но если у вас в доме остались коробки советских времен или когда вам нужно сделать подключение в распределительном щитке, то этот болтовой способ подходит лучше всего. В целом он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые проводники — разного сечения, из разных материалов, многожильные с одинарными жилами.

Важно знать, что болтовым методом можно соединить более двух проводников (их количество зависит от длины болта).

Вам нужно будет сделать следующее:

1. Зачистите каждый провод или кабель от изоляционного слоя на 2–2,5 см.
2. Из зачищенных концов сформируйте кольца по диаметру болта, чтобы их можно было легко надеть на него.
3. Теперь возьмите болт, наденьте на него шайбу, затем кольцо медного проводника, снова шайбу, кольцо алюминиевого проводника, шайбу и все надежно затяните гайкой.
4. Изолируйте соединение изоляционной лентой.

Самое главное, не забудьте поставить промежуточную шайбу между алюминиевым и медным проводами. Если вы будете соединять несколько разных жил, то промежуточную шайбу между жилами из одного металла ставить не нужно.

Еще одним преимуществом этого соединения является его разъемность. В любой момент его можно размотать и при необходимости подключить дополнительные провода.

Как правильно прикрутить провода подробно показано в этом видео:

Зажим «Гайка»

Еще одним хорошим способом соединения медных и алюминиевых проводов является использование гаечных зажимов. Правильнее называть это устройство компрессией ответвления. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Представляет собой диэлектрический поликарбонатный корпус с металлическим сердечником (или сердечником) внутри. Сердечник представляет собой две плашки, каждая из которых имеет паз под определенное сечение проводника, и промежуточную пластину, скрепленные между собой болтами.

Такие зажимы продаются в любом магазине электротоваров, они бывают разных видов, которые зависят от сечения соединяемых проводов. Недостатком такого устройства является его негерметичность, то есть есть вероятность попадания влаги, пыли и даже мелкого мусора. Для надежности и качества соединения гайку лучше обмотать сверху изолентой.

Процесс соединения проводов с помощью такого зажима выглядит следующим образом:

1. Разберите компрессионный корпус, поддев и сняв стопорные кольца с помощью тонкой отвертки.
2. На присоединяемых проводах снять изоляционный слой на длину плашек.
3. Отвинтите крепежные болты и вставьте оголенные проводники в плоские канавки.
4. Затяните болты, установите пластину в компрессионный корпус.
5. Закройте корпус и наденьте стопорные кольца.

В этом видео показан практический пример использования зажима для гаек:

Клеммная колодка

Дешевое и простое решение вопроса, как соединить алюминиевые провода с медными, — использование клеммников. Купить их сейчас вообще не проблема, к тому же можно купить не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от размера проводников, которые они соединяют.

Что такое блок? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Каждая ячейка имеет внутри трубчатую латунную втулку. С противоположных сторон концы соединяемых проводов необходимо ввести в эту втулку и затянуть двумя винтами.

Использование клеммников очень удобно тем, что от него всегда можно отрезать ровно столько ячеек, сколько пар проводов для соединения, например, в одной распределительной коробке.

Очень просто использовать клеммные колодки:

1. Отвинтите один зажимной винт, тем самым освободив одну сторону втулки для ввода проводника.
2. Зачистите изоляцию на жилах алюминиевого провода на длину 5 мм. Вставьте в клемму, затяните винт, тем самым прижав жилу к гильзе. Затяните винт крепко, но не слишком усердствуйте, чтобы не сломать сердечник.
3. Те же операции проделайте с медным проводом, вставив его в гильзу с противоположной стороны.

Почему ты должен делать все по очереди? Ведь можно сразу два винта открутить, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной втулки.

Как видите, преимуществами клеммников являются простота и скорость использования. Этот способ подключения относится к разъемным, при необходимости можно вытащить один проводник и заменить его другим.

Клеммные колодки

плохо подходят для соединения многожильных проводов. Для этого необходимо сначала использовать наконечники, которые будут обжимать пучок жил.

Есть еще одна особенность в использовании клеммников. Под давлением шнека при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где закреплен алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммнике расшатается, контакт ослабнет, начнет нагреваться и искрить, что может привести к возгоранию.

Как соединить провода с помощью клеммника показано в этом видео:

Самозажимные клеммы

Соединение алюминиевых и медных проводников в самозажимные клеммы еще быстрее и проще.

Зачищенные жилы должны быть вставлены в клеммные отверстия до упора. Там они будут автоматически зафиксированы с помощью прижимных пластин (она будет плотно прижимать проводник к луженой планке). Благодаря прозрачному корпусу клеммника можно проверить, полностью ли вошла жила в клемму. Минус таких устройств в том, что они одноразовые.

Если вам нужен многоразовый зажим, используйте зажимы рычажного типа. Рычаг поднимается и освобождает вход в отверстие, в которое необходимо вставить зачищенный сердечник. После этого рычаг опускают обратно, тем самым фиксируя проводник в клемме. Это соединение разъемное, при необходимости рычаг поднимается, и провод вынимается из клеммы.

Клеммы самозажимные «WAGO» наилучшим образом зарекомендовали себя на рынке электротоваров. Производитель выпускает специальную серию клемм с контактной пастой Alu-plus. Это вещество предохраняет место контакта алюминия и меди от проявления электролитно-коррозионных процессов. Отличить эти клеммы можно по специальной маркировке на упаковке «Al Cu».

Использование этих терминалов также чрезвычайно просто. На самой клемме указано, на какое время необходимо зачистить изоляционный слой проводника.

Преимущества и недостатки использования клеммников WAGO описаны в этом видео:

Винтовое соединение

Не рекомендуется скручивать медные и алюминиевые провода. Если без этого не обойтись, то сначала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Это исключит возможность прямого взаимодействия алюминия и меди.

Не забывайте, что алюминий очень мягкий и хрупкий, он может сломаться даже при небольших нагрузках, поэтому крутите его очень осторожно. Не забудьте правильно заизолировать соединение, лучше всего в этом случае использовать термоусадочную трубку.

Мы постарались подробно рассказать, можно ли соединить между собой алюминиевый и медный провода, а также как это сделать качественно и надежно. Выберите наиболее подходящий для вас способ в зависимости от того, где это соединение будет переключаться и работать.
