Ленточный фундамент для каркасного дома.
«Ленточный фундамент пошире, повыше и на глубину промерзания» — такие советы часто приходится слышать застройщику.
В большинстве случаев, для мелкозаглубленного ленточного фундамента (МЗЛФ) и незаглубленного ленточного фундамента (НЗЛФ) достаточно высоты ленты 1/15 от длины дома (например 60 см для дома 9×9м). А при непросадочных грунтах основания составляющих 85% грунтов в нашей стране, за исключением южных засушливых районов и болотистой местности, устраивать глубоко заглубленный фундамент нет необходимости. Типичное заблуждение — чем выше лента МЗЛФ, тем лучше. Однако неоправданное увеличение высоты ленты приводит к значительному увеличению жёсткости и как следствие – необходимости увеличивать армирование. Например, НЗЛФ высотой 40 см под каркасный дом обладает очень значительной гибкостью, поэтому легко «проглотит» значительное пучение основания. Каркасный дом также является относительно гибкой конструкцией, т.е. способен выдержать большие относительные деформации, чем к примеру кирпичный или газобетонный.
Величина предельных относительных деформаций при расчёте фундамента влияет на его конструктив. Поэтому применение такого гибкого фундамента для данного типа здания является наиболее оправданным вариантом, поскольку позволяет получить сбалансированную в плане гибкости конструкцию, которой не страшна относительно высокая деформация морозного пучения. Если же ленту 60 см заменить лентой высотой 120 см, то мы получим значительно более жёсткий фундамент, который под действием сил морозного пучения с одной стороны, и нагрузки от здания с другой, уже не изогнётся без разрушений, а будет «стоять до последнего», пока не треснет. Увеличив высоту такой ленты, мы своими собственными руками создаём колоссальные моменты в конструкции, которые надо компенсировать увеличением армирования (vk.com/postroim_svoi_dom). И такое неоправданное увеличение нагрузок происходит просто «на пустом месте», из-за ошибок в проектировании и желания «сделать повыше».
Если же указанных 60 см высоты фундамента не хватает, можно сделать цоколь в виде ещё одной бетонной монолитной ленты, залитой поверх основной и разделённой от первой слоем гидроизоляции.
Гидроизоляция в данном случае кроме своей основной функции будет обеспечивать скольжение двух лент относительно друг друга при изгибе. Это будет вариант составной фундаментной ленты, высокой, но без значительной потери гибкости. Армирование дополнительной ленты может быть выполнено в меньшей степени, чем основной.
Ширина ленточного фундамента под каркасный дом.
При проектировании ленточных фундаментов в пучинистых грунтах, строительные правила предусматривают минимальную ширину мелкозаглубленных и заглубленных ленточных фундаментов в 25 см. Если учесть что нагрузка каркасного дома не превышает 2,5 т/м.п., ширина ЛФ в 25 см проходит по несущей способности большинства грунтов, за исключением просадочных. В случае с незаглубленной лентой, ее минимальная ширина может быть определена расчетом.
Чтобы однозначно определить, какая ширина ленточного фундамента будет достаточной в конкретном частном случае, необходимо выполнить соответствующий расчет:
Пример расчета ширины ленточного фундамента на несущую способность грунтов основания я написал ранее, в сообществе построим свой дом — //m.
vk.com/wall-72891995_288
#Ленточный#фундамент для #каркасного#дома.
#Построим#свой#дом
пошаговая инструкция и технология монтажа своими руками
Ленточное основание является наиболее отработанным и изученным типом опорных конструкций.
Оно показало себя как самый универсальный и надежный вариант для большинства грунтов.
Лента имеет оптимальное сочетание высоких технических и эксплуатационных показателей с экономичностью и простотой возведения.
Возможности и высокие качества вывели ленточный фундамент в уверенные лидеры среди всех альтернативных вариантов.
Рассмотрим один из видов ленточного фундамента, широко используемый в частном домостроении.
Содержание статьи
- 1 Что такое мелкозаглубленный ленточный фундамент
- 2 Плюсы и минусы
- 3 Сфера применения
- 4 Для каких грунтов используют МЗЛФ
- 5 Виды
- 6 Как он устроен
- 7 Глубина заложения
- 8 Подушка под фундамент
- 9 Пошаговая инструкция по монтажу
- 9.
1 Подготовка траншеи - 9.2 Монтаж опалубки
- 9.3 Армирование и вязка
- 9.4 Заливка
- 9.
- 10 Особенности гидроизоляции фундамента
- 11 Вопросы утепления
- 12 Завершающие этапы работы
- 13 Полезное видео
- 14 Заключение
1 Подготовка траншеиЧто такое мелкозаглубленный ленточный фундамент
Мелкозаглубленный ленточный фундамент является облегченным и экономичным вариантом традиционной ленты. практически не отличается от полноценного основания, отличие состоит в глубине погружения, которая не превышает уровня промерзания почвы.
На практике глубина бывает уменьшена почти в 3 раза, что позволяет существенно снизить объемы земляных работ, уменьшить количество строительных материалов и трудозатрат. Появляется возможность рытья траншеи вручную, что позволяет строить неподалеку от имеющихся зданий и сооружений, где использование строительной техники невозможно.
Упрощается и заливка бетона, что также делает возможным самостоятельное изготовление материала.
ОБРАТИТЕ ВНИМАНИЕ!
МЗЛФ является довольно рискованным выбором, требующим расчета и тщательного анализа геологической обстановки участка. Принимать его для строительства жилых домов без расчета не рекомендуется.
Плюсы и минусы
К достоинствам мелкозаглубленной ленты принято относить:
- Надежность и прочность основания.
- Уменьшенные объемы трудозатрат, в частности — земляных работ.
- Расход стройматериалов уменьшается почти в три раза.
- Возможность выполнения всех работ своими руками.
Присутствуют и недостатки:
- Существуют ограничения по весу и количеству этажей постройки.
- Необходимо обустраивать дренажную систему, особенно при строительстве на пучинистых грунтах.
- Перед строительством необходимо произвести тщательное обследование геологической обстановки на участке.
Зависимость от типа грунта свойственна практически всем типам фундаментов, поэтому к серьезным минусам следует относить только неспособность нести тяжелые и крупные здания.
Сфера применения
Мелкозаглубленный ленточный фундамент является оптимальным выбором при строительстве небольших малоэтажных построек, например — частных жилых домов.
Возможность обойтись без использования строительной техники и выполнения работ своими силами весьма привлекательна для пользователей, а значительная экономия денег, времени и трудовложений только увеличивает популярность мелкозаглубленной ленты.
Для крупных построек у мелкозаглубленной ленты недостаточно несущей способности, поэтому при планировании строительства тяжелого или высокого здания потребуется расчет параметров основания, чтобы избежать ошибок.
Для каких грунтов используют МЗЛФ
Специфика ленточных оснований состоит в универсальности, способности работать на различных типах грунта. МЗЛФ в этом отношении не является исключением, предоставляя широкие возможности для применения как на сухих, так и влажных пучинистых грунтах.
Принципиальных противопоказаний, отличающихся от общих требований для ленточных фундаментов, не имеется.
Подходят как сухие плотные почвы, так и глинистые, суглинки или супеси, хотя в этих случаях понадобится тщательное обследование гидрогеологических условий и состава грунта.
ВАЖНО!
В зависимости от типа грунта меняется технология строительства в части типа и толщины слоя засыпки, поэтому необходимо располагать максимально полными и точными данными.

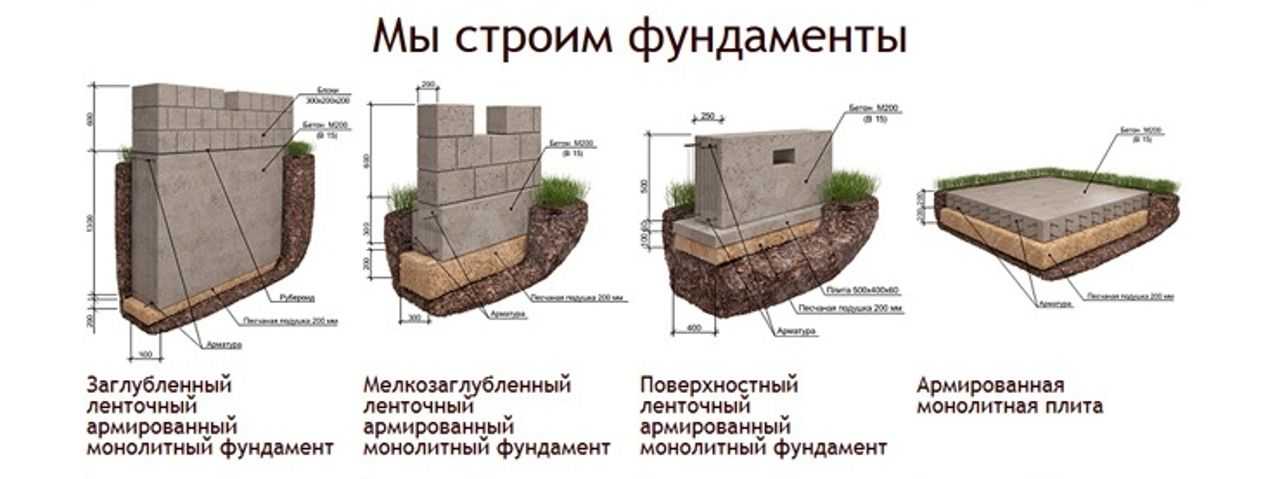

Виды
- Монолитная. Состоит из сплошной железобетонной ленты, обладает наивысшей несущей способностью, прочностью и устойчивостью к внешним нагрузкам.
- Сборная. Строится из отдельных элементов — бетонных блоков (ФБС), кирпича и прочих фрагментов. Обладает меньшими возможностями, но не требует выдержки для застывания бетона. В некоторых случаях является оптимальным решением.
- Комбинированная. Представляет собой сочетание ленты и других типов опорных конструкций — свайно-ленточная и т.п.
Обычно предпочитают строить монолитную Ж/Б ленту, руководствуясь соображениями прочности и максимальной надежности основания.
Как он устроен
Устройство МЗЛФ представляет собой бетонную (или сборную) ленту, опирающуюся на слой песчано-гравийной засыпки. Лента размещается в траншее таким образом,что примерно половина ее высоты находится над уровнем грунта, образуя цоколь.
Ширина траншеи выбирается с присутствия боковой засыпки из того же материала, что и подушка — песка или ПГС. Задачами этих слоев является дренирование траншеи, предотвращающее контакт влаги и бетона.
Помимо этого, на поверхность ленты наносится слой и , обеспечивающие сухость бетона и отсутствие конденсата.
Глубина заложения
ленты зависит от местных геологических условий, в частности — от уровня промерзания грунта. Несмотря на то, что основание погружается намного выше этого уровня, влияние нагрузок пучения достаточно высоко, чтобы создавать существенные нагрузки на подошву ленты.
В целом, глубина заложения ленты находится в пределах 0,5-1,5 м.
Максимальные значения принимаются при уровне промерзания от 2,5 м и более, а минимальные — при глубине в 1 м и менее (при строительстве на слабопучинистых грунтах).
На сухих непучинистых грунтах соотношение уровня промерзания и величины погружения увеличивается, хотя в таких случаях вопрос не имеет критической важности.
Подушка под фундамент
Подушка — это слой засыпки, выполняющий дренирование дна траншеи и обеспечивающий отсутствие нагрузок пучения. Подушка состоит либо из сплошного слоя песка толщиной от 20 см, либо из чередования песчаного,и гравийного слоев толщиной по 10-20 см с верхним выравнивающим песчаным слоем около 5 см.
Основным требованием к подушке является максимально возможное уплотнение. Используют строительные вибромашины или ручные инструменты. Плотность должна соответствовать состоянию грунтовой дороги, чтобы следов от обуви при ходьбе не оставалось.
Пошаговая инструкция по монтажу
Создание мелкозаглубленной ленты ведется поэтапно, с неукоснительным соблюдением всех требований технологии.
Порядок действий и все тонкости отработаны многими десятилетиями строительства и менять их или добавлять какие-либо собственные этапы нецелесообразно.
Рассмотрим все этапы строительства подробнее.
Подготовка траншеи
Начало работ заключается в удалении верхнего плодородного слоя почвы и планировке участка. Особое внимание уделяется обеспечению горизонтали. Затем производится разметка контуров траншеи. Для этого по угловым точкам и пересечениям вбиваются колья, натягиваются шнуры, образующие контуры траншеи.
После этого выкапывают на заданную глубину траншею, подчищают углы и участки примыкания (особенно актуально если использовался экскаватор). Слишком выравнивать дно траншеи нецелесообразно, но определенный уровень поверхности должен быть выдержан.
После этого производится засыпка подушки. Сначала насыпают слой песка. Материал не должен содержать посторонних органических включений или глины. Оптимальный вариант — чистый речной песок. Засыпанный слой трамбуют до максимально плотного состояния, иногда используют проливку водой.
Затем насыпают слой мелкого щебня или гравия, который так же трамбуют до максимальной плотности, после чего засыпают верхний 5-сантиметровый выравнивающий слой.
После этого поверхность подушки застилают слоем геотекстиля, на который либо заливают слой основы (подбетонки), либо укладывают двойной слой рубероида (гидроизолятор) с промежуточным нанесением битумной мастики.
Монтаж опалубки
Опалубка собирается из ровных обрезных досок толщиной от 25 до 40 мм. Используются плотные щиты, шириной немного большей высоты ленты. Необходимо следить за отсутствием щелей или отверстий, которые при обнаружении сразу же затыкают паклей или забивают деревянными рейками.
Собранные щиты опускают в траншею, где собирают в единую систему, выравнивают по осям и размерам. Положение фиксируется наружными упорами, вертикальными и наклонными. Изнутри устанавливаются поперечины, определяющие ширину ленты и обеспечивающие неподвижность опалубки.
Армирование и вязка
Слабым местом бетона являются осевые растягивающие нагрузки. Материал весьма устойчив к давлению, но растяжений он практически не переносит. Для укрепления ленты внутрь отливки помещают своеобразный скелет, арматурный каркас из металлических или стеклопластиковых оребренных стержней.
Каркас состоит из горизонтальных и вертикальных элементов. Рабочие стержни — горизонтальные, это они выполняют все задачи по усилению ленты и принимают на себя внешние нагрузки. Вертикальные элементы нужны только для поддержки рабочих прутков в нужном положении.
После бетона они остаются внутри, но никаких функций больше не выполняют. Сборка каркаса производится методом вязки мягкой отожженной проволокой из стали. Принцип соединения — обычная скрутка. Кусок проволоки длиной 25-30 см сгибают пополам, заводят в диагональном направлении под перекрестный стык прутков и поднимают концы вверх, обхватывая соединение.
Затем специальный крючок вводят в петлю одного конца и скручивают с другим на 4-6 оборотов, плотно и прочно соединяя прутки. Можно использовать сварку, но вязка проще, не требует использования аппарата и подключения к сети.
Кроме того, при заливке и затвердении возможны нагрузки. Вязаные стержни обладают некоторой подвижностью, позволяющей компенсировать давление. Сварка таких возможностей не предоставляет и попросту ломается.
Заливка
Процесс заливки необходимо тщательно подготовить. Вся процедура должна быть произведена без перерывов. Пауза более суток недопустима, поскольку придется прекращать работы и выдерживать бетон до полного затвердения.
Если продолжить заливку, монолитной ленты уже не получится, полноценного соединения ранее залитых и свежих участков не произойдет. Поэтому надо организовать доставку готового бетона или изготовление на месте в необходимых количествах.
Процесс заливки должен начинаться с внутренних участков ленты, постепенно переходя на внешний периметр. Наполнение опалубки производят с разных точек, равномерно распределенных по всей длине.
Лить в одно место, ожидая, пока бетон растечется по всему периметру, нельзя. Необходимо заранее подготовить лоток с возможностью перемещения по всей длине опалубки, по которому материал подается внутрь и распределяется с оптимальной плотностью.
Это обеспечит максимальную прочность и равномерность качества ленты в любой точке.
После заливки производится выдержка для затвердения бетона. Поверхность накрывают полиэтиленовой пленкой для защиты от солнца. Первые 3 для каждые 4 часа поливают водой для снятия нагрузок и выравнивания влажности внутренних и наружных слоев бетона.
Затем в течение 7 дней полив производят 3 раза в сутки (каждые 8 часов). Снимать опалубку можно через 10 дней после заливки, а продолжать работы можно через 28 дней.
ОБРАТИТЕ ВНИМАНИЕ!
Попыток сократить этот срок предпринимать не следует. Фундамент — слишком ответственный элемент постройки, полагаться на «авось» категорически не рекомендуется.
Особенности гидроизоляции фундамента
Существует два вида гидроизоляции:
- Горизонтальная. Состоит, как правило, из двух слоев рубероида, промазанных изнутри битумной мастикой. Нижняя сторона ленты изолируется еще перед монтажом армпояса, верхняя изолируется после окончания процесса затвердения.
- Вертикальная. На боковые поверхности ленты наносятся специальные материалы, предохраняющие бетон от проникновения внутрь влаги. Существует множество материалов для вертикальной гидроизоляции — пропиточные, обмазочные или оклеечные средства. Наиболее эффективными признаны пропитки, современные материалы, полностью исключающие впитывание влаги в бетон. Большинство специалистов не имеют опыта работ с ними, поэтому большой популярности они пока не получили.
Некоторые владельцы игнорируют гидроизоляцию, мотивируя это устойчивостью бетона к воздействию воды. Но они не учитывают, что влага воздействует не только на бетон, но и на металлические элементы, древесину и прочие детали, способствуя разрушению или гниению.
Поэтому отказываться от установки гидроизоляции не рекомендуется.
Вопросы утепления
Установка утеплителя позволит избежать образования конденсата и обеспечить сухость внутренних участков ленты. Это особенно важно, если в доме планируется обустройство .
Применяют влагонепроницаемые материалы:
- Жидкий пенополиуретан.
- Пеноплекс.
- Пенофол.
- Вспененный полиэтилен и т.д.
Выбор наиболее подходящего материала обусловлен ситуацией и возможностями владельца. Установку материала рекомендуется производить как снаружи, так и изнутри ленты по всем поверхностям (кроме горизонтальных).
Завершающие этапы работы
Завершающими этапами является засыпка пазух и заливка отмостки. Засыпка производится впитывающим материалом, в идеале — чистым речным песком. При появлении влаги в траншее она сразу проходит на дно и выводится дренажной системой. Засыпку производят как с внешней, так и с внутренней сторон, так как появление грунтовых вод возможно отвсюду.
