1 Принцип работы насоса для отопительной системы
2 Можно ли сделать насос тепловой своими руками?
- 2.1 Как изготовить насос самостоятельно?
- 2.2 Монтаж насосного прибора в отопительную систему
3 Как провести демонтаж насоса?

Принцип работы насоса для отопительной системы

Система отопления с насосом состоит из таких компонентов:

сам тепловой насос;
источник тепла.

Что касается принципа действия, то он схож во многом с работой холодильника, но в обратном направлении. Тепло забирается извне. А потом, проходя через тепловой насос, перенаправляется в помещение. На насос циркуляционный для отопления отзывы пользователей только положительные: повышается КПД системы, снижаются расходы на отопление, помещение прогревается быстрее, отсутствуют завоздушины в батарее. Бывает, что радиаторы отопления не справляются со своей задачей. Поэтому многие решают установить такой прибор.

Иногда выбирают рециркуляционный насос для отопления дома. Предназначение данного устройства – повышение гидравлической циркуляционной мощности конструкции. Состоит насос из электродвигателя, электронного переключателя. Рабочее состояние устройства регулируется тепловой инерцией отопительной системы.

Можно ли сделать насос тепловой своими руками?

Тепловой насос можно изготовить из имеющихся в хозяйстве деталей либо из купленных дешевых б/у запчастей. Для испарителя потребуется пластиковая бочка. Она должна иметь вмонтированный змеевик. Для ввода и вывода теплоносителя подойдут обычные водопроводные трубы. Компрессор можно купить у компаний, которые специализируются на холодильном оборудовании. Конденсатор легко сделать из нержавеющего бака. Фреоновый контур и змеевики делаются из медной трубки.

Но стоит отметить, что тепловые насосы для отопления своими руками сделать непросто. Нужны навыки работы со сварочным оборудованием, а также специальные инструменты.

Как изготовить насос самостоятельно?

Для изготовления насоса необходимо знать, каких параметров должно быть оборудование. Но перед тем как рассчитать насос для системы отопления, надо проверить электропроводку. Если сооружение находится на этапе строительства, следует внести необходимые изменения в проект электрообеспечения. Ведь у теплового насоса пусковые токи очень высокие – 40 А.

Далее необходимо провести расчет конфигурации теплового насоса. В расчет теплового насоса для отопления дома входит определение мощности. При этом учитываются особенности помещения: наличие установленных стеклопакетов, утепление полов и стен. Как правило, электропотребление бытовых тепловых насосов небольшое. В сутки такой насос потребляет примерно 250 Вт. В год данная величина может достигать 90 кВт.

Обычно для старых домов, в которых не используются современные теплоизоляционные материалы, тепловая потребность равняется 75 Вт/кв.м. При наличии современной теплоизоляции данный показатель ниже — 50 Вт/кв.м. А вот если сооружение построено с применением особых технологий, которые ориентированы на то, чтобы максимально снизить теплопотери и сэкономить как можно больше энергии, тепловая потребность будет всего 30 Вт/кв.м.

Но, так как рассчитать мощность насоса для отопления нужно точно, то лучше воспользоваться специальной формулой.

Для расчета необходимой производительности насосного агрегата надо рассчитать потребляемое домом тепло. Для каждого помещения эта величина будет разной. Для определения количества тепла следует площадь отапливаемого дома умножить на соответствующее значение, которое приводится в специальной таблице. Для расчета мощности надо полученную величину разделить на разницу температур в обратном и прямом трубопроводе, умноженную на удельную теплоемкость воды.

Созданный своими руками и установленный насос в системе отопления дает потребителю независимость от внешних источников тепловой энергии, экологичность, неплохую экономию в содержании дома. Если тепловой насос изготовлен правильно, он будет обеспечивать дом теплом круглый год.

Порядок изготовления теплового насоса приведен ниже:

Компрессор надо закрепить на той стене, где будет находиться установка. Для надежной фиксации подойдут два кронштейна L-300;
Для создания конденсатора надо взять бак из нержавеющей стали на 100 литров объема. Разрезать его пополам. В бак установить змеевик из медной тонкой трубки. Толщина стенки не должна превышать 1 мм. Чтобы изготовить змеевик надо взять медную трубку от старого холодильного оборудования. Либо купить сантехническую трубку. Чтобы сделать змеевик, на газовый либо кислородный баллон надо намотать медную трубку.
При этом важно, чтобы расстояние между витками было небольшим и одинаковым. Для обеспечения надежной фиксации положения витков трубки потребуется два алюминиевых перфорированных уголка. Их нужно прикрепить к змеевику так, чтобы каждый виток находился напротив отверстия в уголке. Благодаря уголкам шаг расположения витков будет одинаковым, а конструкция змеевика будет надежной. Когда установка змеевика окончена, половинки бака следует сварить между собой. Перед этим следует вварить требуемые резьбовые соединения;
Теперь можно переходить к изготовке испарителя. Подойдет обычная закрытая пластмассовая емкость с объемом 60-80 л. В емкость следует установить змеевик из трубки, диаметр которой 3/4 дюйма. Вмонтировать надо и резьбовые соединения для труб поступления, слива воды. Испаритель фиксируется на стене. Для этого следует использовать L -кронштейны соответствующего размера;

Далее проводится сварка медных труб и закачка фреона. Если навыков работы с холодильными устройствами нет, то лучше обратиться к мастеру. Поскольку данный этап очень важный. И малейшая ошибка может вывести из строя всю систему.

Монтаж насосного прибора в отопительную систему

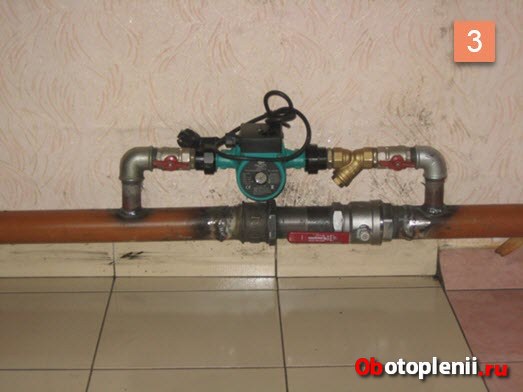

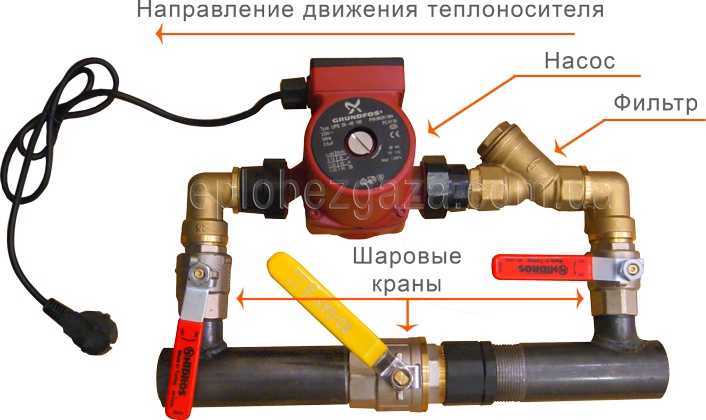

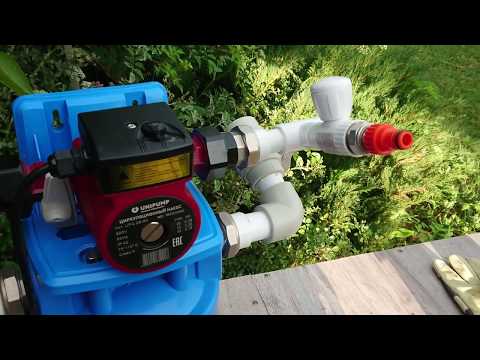

Перед тем, как установить циркуляционный насос в систему отопления, нужно дополнительно приобрести такие устройства, как фильтр глубокой очистки и обратный клапан. Без этих элементов нормально система работать не будет.

Надо определиться с месторасположением насосного оборудования. От того, где в системе отопления устанавливается циркуляционный насос, зависят эффективность работы системы и удобство обслуживания устройства. Лучше всего проводить монтаж агрегата на территории, подающей трубопровода. Располагать насос следует около точки ввода в систему расширительного бака. Выбранная на насос отопления циркуляционный установка схема подобного рода очень удобная, обеспечивает создание в отопительной сети высоких температур.

Прежде чем проводить монтаж прибора, надо очистить отопительную систему и слить из нее весь теплоноситель.

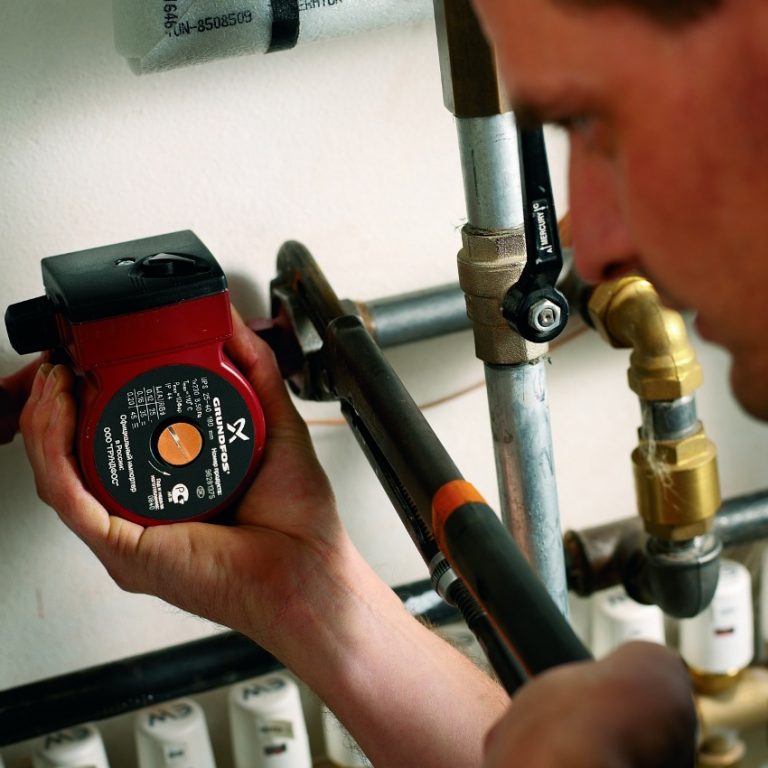

Проводя подключение насоса в систему отопления дома, все резьбовые соединения надо обрабатывать герметиком. После установки проверить конструкцию на наличие дефектов. Заполнить батареи теплоносителем и удалить из системы лишний воздух. Важно обеспечить безопасную работу системы. Поэтому перед тем, как поставить насос в систему отопления, надо обеспечить заземление.

Важным дополнением к отопительной конструкции является терморегулятор для насоса отопления, который позволяет менять и контролировать температуру. Состоит прибор из термоэлемента и вентиля. Терморегулятор может быть с ручным управлением либо автоматическим.

Для обеспечения бесперебойной работы теплового насоса часто устанавливают источник бесперебойного питания (ИБП). В состав современных моделей входит инвертор для насоса отопления и аккумулятор. Особенности монтажа ИБП зависят от прибора. Некоторые устройства монтируются в мотор насоса. Другие устанавливаются на стену. Подключить инвертор можно, ознакомившись с инструкцией.

На инвертор 12 220в для насоса отопления отзывы пользователей сводятся к следующим: хорошее решение при веерном отключении электроэнергии, насос работает бесперебойно и эффективно.

Как провести демонтаж насоса?

Благодаря циркуляционному насосу движение горячей воды по сети будет равномерным, а помещение будет прогреваться полностью и быстро. Но все когда-нибудь выходит из строя. О замене радиаторов отопления можно причитать здесь. Но если эффективность отопления начнет снижаться, вероятно, есть проблемы в работе насоса. Может агрегат засорился либо износилась какая-нибудь его деталь. Для устранения поломки надо знать, как разобрать насос циркуляционный отопления, не создав при этом дополнительных проблем.

Для демонтажа насос надо предварительно обесточить. Перекрыть байпас и открыть кран на трубопроводе. После этого изделие можно начать разбирать.

Насос циркуляционный для отопления: ремонт своими руками

Насос циркуляционный для отопления – это специальное оборудование, которое эксплуатируют в системе обогрева больших частных домов. Иногда требуется ремонт узла, который возможно провести своими руками при наличии соответствующих знаний.

Устройство насоса

Внешний вид.

Grundfos.

Wilo.

Если не знаете устройства отопительной системы, тогда не произведете ремонт. В конструкцию аппарата входит:

корпус, который изготовлен из нержавеющей астали или же цветных сплавов;
электрический двигатель;
ротор, на который установлено колесо с лопатками.

В разрезе.

Устройства разделяются на два вида: с мокрым ротором и сухим. Для частных домов лучше подходят агрегаты мокрого типа. В таком случае ротор постоянно пребывает в жидкости. Благодаря этому, движущие элементы смазаны и своевременно охлаждаются. А также к преимуществам оборудования относят: малую степень шума, простоту установки. Устройства с сухим ротором устанавливать лучше в отдельных котельных. Они подходят для отопления больших площадей.

В любом случае от правильной эксплуатации зависит продолжительность работы оборудования. Если соблюдать правила, то обезопасите систему от различного рода повреждений:

запрещено включать агрегат с нулевой подачей;
а также если нет жидкости в трубах, насос включать категорически запрещено;
учитывайте уровень подачи. Если что-либо нарушено, устройство придет в неисправное состояние;
контролируйте температуру воды в трубах.

Оптимальный вариант – это +60 — +65 градусов. Если же выше, тогда произойдет выпад солей в осадок, оборудование после этого будет испорчено.

Причины поломок электронасосов

Неполадки обычно происходят из-за длительного застоя системы. Но иногда агрегаты выходят из строя и по другим причинам. Лучше доверить восстановление специалистам, но иногда можно все сделать и без посторонней помощи. Для этого потребуется изучить конструкцию устройства и приобрести нужный набор инструментов, желательно, конечно, иметь хотя бы минимальные знания в ремонтной сфере. Важно знать, как правильно разбирать оборудование.

Напряжение должно соответствовать тому, которое указано в техническом паспорте. Рассмотрим детально основные неисправности аппарата, их причины возникновения и способы решения проблем.

К причинам относят:

устройство простаивало длительный период времени, после чего вал двигателя окислился, теперь аппарат издает странные звуки;
блокирует работу инородный предмет, слышен шум в устройстве;
аппарат перестал вращаться;
маленький напор;
шум во время включения.

В любом случае отопительная система – это очень серьезно, поэтому подходите к вопросу восстановления серьезно и не откладывайте это на потом. Если не хватает опыта в ремонтной сфере, рекомендуем посмотреть специальные видеоуроки, где детально все рассказано.

Ремонтные работы своими руками

Ремонт насоса циркуляционного Грундфос UPS32-1.

Если проблема в том, что агрегат не функционировал длительное время, тогда потребуется:

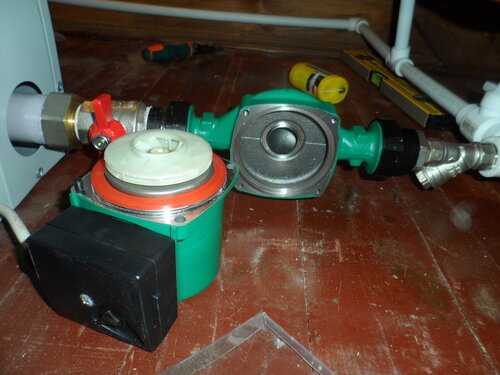

разобрать циркуляционный насос, но прежде чем это делать, отключите электричество;
затем отключите насос от труб, к которым он был подсоединен;
снимите винты и двигатель, которые выполняли функцию фиксации;
разбираем ротор и электронный двигатель;
требуется повернуть ротор, можно для этого упереться в функциональную насечку.

В том случае если проблема заключается в том, что мешает посторонний предмет, тогда:

отключите прибор отопительный;
затем удалите теплоноситель из насоса и труб, которые к нему прилегают;
снимите винты и мотор;
после того как провели разборку, достаньте инородный предмет;
затем вставьте фильтр, который будет оберегать от попадания пыли, грязи и прочих предметов.

В том случае если причина – отсутствие вращения, тогда рекомендуем проверить электропитание и напряжение. Желательно, чтобы было устройство правильно подсоединено к питанию. Есть модели, у которых предохранитель перегорает из-за перепадов напряжения. Если проблема все-таки в этом, тогда решение – замена детали новой.

Если во время включения отопительная система шумит, тогда причина этого − скопление воздуха. Для этого нужно просто удалить из труб воздух. Потребуется установить специальный автоматический узел, с его помощью воздух просто будет выпускаться в автоматическом режиме.

Кроме этого, проблемой может стать и внезапное отключение устройства. Для избавления от проблемы следует осуществить ремонт. Проверьте клеммную коробку и соединения проводов. Если предохранитель слабый, придется разобрать все и прочистить загрязненные элементы.

Также проблемой может стать маленький напор. Происходит это, потому что лопасти и колесо неправильно функционирует. Для решения этой проблемы нужно просто проверить, насколько правильно подключены фазы. Кроме этого, причиной поломки может стать и вязкость воды. В данном случае нужно очистить фильтры и удалять грязь, пыль.

Особенное внимание нужно уделять циркуляционному устройству перед периодом отопления, так как нежелательно проводить ремонт зимой, для этого лучше всего проверять его состояние до того, как приходят холода. Рекомендуем придерживаться некоторой последовательности:

проверить подключение оборудования к трубам;
затем осмотрите наличие смазки на прокладке. Если ее уже нет, нужно смазать заново;
также необходимо осмотреть фильтр;
перед включением проведите тестирование агрегата.

Заключение

В любом случае, чтобы максимально редко сталкиваться с необходимостью проведения ремонта, нужно регулярно осматривать насос. Произвести осмотр можно самостоятельно, если имеете определенные навыки. В том случае если вы не имеете никаких знаний в ремонте, то лучше обратиться к специалистам, чтобы они отремонтировали систему.

Установка теплового насоса своими руками – бесплатное отопление и охлаждение на всю жизнь?

Произведение искусства.

Большинству пользователей Интернета Мистер Денежный Усик известен как причудливый финансист, досрочно ушедший на пенсию, и этот блог посвящен Деньги.

Но на самом деле я не финансист — человек, который большую часть своего времени посвящает оптимизации денег. Я скорее общий Life Engineer — тот, кто пытается оптимизировать все, что весело и интересно в жизни, и деньги — лишь одна из этих вещей.

Оптимизация означает получение максимальной пользы от чего-либо

– будь то деньги, время, здоровье или счастье, при минимизации потерь. Именно это позволяет нам принимать беспроигрышные решения (например, то, что делает вас богаче и здоровее и счастливее), а не идти на компромиссы (отказ от того, что вам действительно нравится, просто чтобы сэкономить или заработать больше денег)
Одной из беспроигрышных вещей для меня всегда была оптимизация моих собственных домов и зданий, чтобы они были более удобными и стильными, при этом обходясь меньшими затратами на владение и обслуживание, а также на обогрев и охлаждение. В конце концов, из всех возможных решений ваш выбор дома может оказать наибольшее влияние как на ваше финансовое, так и на эмоциональное благополучие. Получите разумный дом, который равен рядом с друзьями и работой, и вы отлично начали.
Так или иначе, этим прошлым летом все мои любимые факторы оптимизации, обучения, усилий, экономии дерьмовых тонн денег и сокращения количества отходов и загрязнения объединились в форме установки теплового насоса своими руками в нашем коммерческом здании в центре города, дом коворкинга MMM HQ.

Чем интересны тепловые насосы?
Тепловые насосы — это технология, которая недавно вышла в прайм-тайм и вот-вот изменит все, что касается домов, точно так же, как iPhone сделал с индустрией высоких технологий около двенадцати лет назад и точно так же, как электромобили делают с транспортом прямо сейчас. Причина в том, что они обладают следующими фундаментальными преимуществами:
Тепловые насосы выполняют двойную функцию по обогреву и охлаждению любого здания лучше, чем наши существующие системы, но только с одним агрегатом.
Они очень просты в установке и намного дешевле в эксплуатации. Они также позволяют строить дома и здания дешевле (меньше материалов и рабочей силы).

Они устраняют большую часть мирового загрязнения, вызванного сжиганием нефти или газа для получения тепла (при условии, что вы получаете электричество из экологически чистых источников).
И да, в настоящее время они работают практически во всех климатических условиях (до -20F / -29C): технические усовершенствования разрушили старое ограничение, согласно которому они работали только в местах без настоящей зимы.
Каким образом тепловой насос волшебным образом высасывает тепло из холодного воздуха?
Тепловые насосы экономят деньги и энергию, потому что они не производят тепло напрямую, как старый электрический плинтусный обогреватель. В основном это всего лишь движущихся тепла вокруг — изнутри наружу летом и снаружи внутрь зимой.

Многим эта вторая ситуация кажется волшебством, но это только из-за нашего искаженного восприятия людей — существ, которые эволюционировали в теплых тропиках планеты Земля. Действительно, даже в зимнем воздухе много тепла — если посмотреть на это глазами физики:
Каждое место на нашей питающей жизнь Земле содержит огромное количество тепловой энергии (Кельвины), а значит, часть ее легко собрать.
Итак, современный тепловой насос может легко всасывать тепло даже из холодного воздуха. Делается это так:
Летний и зимний режимы работы теплового насоса. Ключ ко всему — холодильникам, кондиционерам и тепловым насосам — заключается в том, что газообразный хладагент отдает тепло (нагревается), когда вы его сжимаете, и поглощает тепло (остывает), когда вы его расширяете.

Знаете, что еще делает этот точно такой же трюк? Ваш собственный МОРОЗИЛЬНИК! Эти штуки обычно поддерживают внутреннюю температуру около -10F, а это означает, что каким-то образом высасывает тепло из воздуха даже при отрицательных температурах, перекачивая его к змеевикам под ним с вентилятором, обдувающим их. И если вы поместите туда руку, чтобы почувствовать этот воздушный поток, что вы почувствуете? Тепло!
Покажи мне деньги
Вот наша история счетов за газ – Фу! Наиболее важным является тот факт, что ежемесячная плата за ничего не ALONE поднялась до 40 долларов. 480 долларов в год еще до того, как вы получите хоть какое-то тепло!
Прежде чем мы перейдем к реальным деталям, посмотрите краткие цифры для теплового насоса, который я только что установил. Обратите внимание, что я живу в Колорадо, где очень жарко и умеренно холодно — примерно то, что вы ожидаете от нашего положения на полпути между Мэном и Калифорнией.

Стоимость системы, включая все материалы для установки: около 4500 долларов
Предыдущий годовой счет за газ в моем доме: 951
Наш новый годовой счет за отопление и охлаждение (оценочный): 275 7 9002
в год экономия: $676
Годовая рентабельность инвестиций (ROI): 15%
.
Еще лучше: годовая цифра в 275 долларов за наше потребление электроэнергии — это то, что мы заплатили бы , если бы нам пришлось покупать всю нашу электроэнергию вне сети по 10 центов за кВтч. Но поскольку мы генерируем излишки энергии из нашей солнечной батареи, наша себестоимость намного меньше.
Можно даже сказать, что все наше отопление и охлаждение «бесплатны» на постоянной основе, хотя мы потратили 5000 долларов на создание солнечной установки мощностью 5,5 кВт.
Так действительно ли тепловой насос можно сделать своими руками?
Наша монтажная группа празднует окончание успешного проекта. Справедливости ради Мистер 1500 и я оба довольно опытные торговцы, но нам этот проект показался относительно простым.
Одним словом: да, если вы достаточно компетентный мастер-сделай сам и выбираете комплект для теплового насоса, который можно сделать своими руками. Это значительно проще, чем установить газовую печь или металлическую крышу, но не так просто, как собрать мебель из ИКЕА.
Наша первая установка заняла около 16 человеко-часов основной работы (два человека работали полный день). Кроме того, я провел еще около шестнадцати пыльных часов, модернизируя воздуховоды и изготавливая нестандартные металлические формы для направления воздуха, потому что наш коворкинг был настолько стар, что оригинальные воздуховоды из асбеста и мышиного дерьма просто не стоили сохранения.
Хм.. Хорошо, да, я думаю, что я пойду дальше и заменю эти воздуховоды.
Ценность того, чтобы сделать это самостоятельно, заключается в том, что работа с печью является одной из самых больших отдачи от вашего времени в качестве домовладельца. Там, где я живу, даже замена газовой плиты + кондиционера может стоить 10 000 долларов. И хотя аппаратное обеспечение теплового насоса стоит примерно столько же, сколько обычная печь + кондиционер (4000 долларов США), компании любят брать больше за более новое оборудование (или, что еще хуже, пытаются убедить вас, что вы глупы, даже спрашивая об этом). !).
Другими словами, даже с консервативной точки зрения, для базовой установки вы экономите около 6000 долларов в обмен на выполнение этих 16 часов работы, что составляет солидные 375 долларов в час.
Но подождите! Не забывайте о скидках!
Даже если вы не мастер, есть несколько хороших программ, которые помогут субсидировать стоимость такого обновления. Агентство по охране окружающей среды США предлагает федеральные налоговые льготы для многих вещей, включая тепловые насосы, а местные агентства имеют свои собственные программы — например, соседний Форт-Коллинз скинет 2200 долларов на установку, подобную нашей, что может покрыть большую часть стоимости профессиональной установки.
.
Итак, если вы готовы перейти на тепловой насос, вам нужна либо честная компания HVAC, которая установит для вас машину по разумной цене и будет взимать с вас разумную почасовую ставку. Или вам нужно напрячь свои Денежные Усы на проекте и сделать это самостоятельно.
Конечно, я, как всегда, выбрал последний вариант, так что давайте углубимся в детали нашей установки!
Шаг первый: выбор теплового насоса
Здесь нужно учитывать две вещи: физический размер и тепловую мощность.
Размер и форма внутренней части (обработчик воздуха) новой системы должны быть аналогичны вашей старой печи, или у вас должен быть план, как приспособить новую печь для продувки ваших старых труб. Как вы увидите ниже, я решил сделать адаптацию.
Что касается тепловой мощности, то старая печь имела мощность «100 000 БТЕ», что является мерой количества природного газа, который она может всосать и сжечь каждый час. Поскольку его эффективность составляла всего около 75%, тепловая мощность составляла около 75 000 БТЕ (настоящими единицами здесь являются архаичные «британские тепловые единицы в час», но все, что вам действительно нужно знать, это то, что этого все еще более чем достаточно, чтобы поддерживать наши дырявое, растянутое кирпичное здание площадью 2400 квадратных футов легко согревает даже в самые холодные зимы. )
В самой экстремальной ситуации (для нас это был бы 24-часовой период, когда температура едва превышала 0 градусов по Цельсию, и обычно это случается не реже одного раза в несколько лет) я измерил, что наша старая печь работала около 8 часов. часов в день, что означает, что наши средние потери тепла непрерывно составляли около 25 000 БТЕ (75 000, умноженные на ⅓ общего количества часов в день)
Что касается охлаждения, то у нас практически не было кондиционеров. Всего несколько дрянных переносных блоков, разбросанных по всему зданию, с общей мощностью охлаждения около 20 000 БТЕ. Этого было недостаточно, чтобы победить жару в случае полностью занятого здания в день с температурой 100F.
Таким образом, решение для меня было довольно простым: самая большая комбинированная система обогрева/охлаждения Mr. Cool «Universal», для которой я начал удобно видеть рекламу Google везде, как только начал свое исследование. Эта красота хороша примерно на 60 000 BTU как на нагрев, так и на охлаждение, что также можно было бы выразить в еще более архаичной форме «5 тонн»
Так что я купил вариант, обведенный выше. В моем случае я разместил заказ через веб-сайт Home Depot с бесплатной опцией «доставка в магазин», но вы также можете попробовать местный Lowe’s, Alpine Home Air хорош, и Ingrams теперь продает это устройство (включая необходимые 25 футов). lineset) через Amazon.
Шаг второй: Демонтируйте старую печь
Эта часть была довольно простой, за исключением того, что нужно было вынести этот старый железный блок из подвала.
Совет по безопасности: Убедитесь, что вы отключили подачу газа и электричества к вашей печи, прежде чем возиться с ней, а также откройте некоторые окна и включите вентилятор, чтобы удалить остатки газа, когда вы отсоединяете трубы.
Но как только вы благополучно его отключите, это так же просто, как аккуратно отвинтить, отвинтить и отрезать части старой печи (при этом бережно сохраняя существующие воздуховоды), пока вы полностью не удалите старую. Вы можете продать или подарить его на Craigslist или бесплатно сдать на завод по переработке металла.
Прощай, старая печь, пусть твоя сталь найдет новую веселую жизнь где-нибудь еще.
Шаг второй: адаптируйте воздуховод по мере необходимости
Вверху слева: коробку адаптера для выходного воздуха, которую я сделал для направления воздуха в нужные места. Справа: Сборный фильтр/блок ввода, который я купил у своего соседа (который тоже строитель). Внизу: Вы можете видеть, как эти две детали встают на свои места вместе с горизонтально установленным устройством обработки воздуха теплового насоса.
Если вам повезет (старая печь и новый тепловой насос почти одного размера), этот шаг будет легким. Вы просто подсоединяете возвратный воздуховод к нижней части машины, а подающий воздуховод к верхней части. Однако мне не повезло.
Из-за того, что потолок в нашем подвале очень низкий, мне пришлось установить тепловой насос горизонтально (он спроектирован таким образом), а затем сделать несколько переходников, чтобы воздух мог течь так, как мне нужно. Вдобавок ко всему, большинство наших воздуховодов разваливались, имели плохую форму и были бесполезны, поэтому я отремонтировал или заменил кучу из них, пока был в процессе. Это потребовало много работы, но моими самыми большими союзниками были огромный рулон широкой армированной серебряной ленты и простые инструменты из листового металла, такие как ножницы, угловая шлифовальная машина, саморезы, хорошая дыхательная маска, налобный фонарь и рабочие перчатки.
Вот еще один переходник, который я сделал для подачи воздуха. Изогнутая коробка ниже была спасена от старого воздуховода, но я добавил торцевую крышку и два 7-дюймовых выхода воздуха, чтобы разорвать этот поток воздуха и обслуживать две разные части здания.
Третий этап: установка нового теплового насоса
Выполняется установка воздуховода. Хорошо, я признаю, что это выглядит немного неоднородно, но это прекрасно работает! Такая работа — это компромисс между временем, стоимостью и красотой. Поскольку это старое здание, которое, вероятно, будет снесено и заменено роскошным многофункциональным жилым комплексом, когда мы его продадим, я стараюсь, чтобы все было функционально, но просто. В элитном постоянном доме вам потребуется больше времени, чтобы сделать воздуховоды красивыми.
Помимо того, что эта штука тяжелая (наша весила около 250 фунтов), это соединение на удивление легко, если у вас есть готовые воздуховоды. Вы просто привинчиваете и герметизируете коробки из листового металла к нижней и верхней части теплового насоса. И в этот момент вы должны волноваться, потому что конец близок.
Шаг четвертый: Разместите наружный блок там, где вы хотите
Поскольку наружный блок весит еще 300 фунтов, вам понадобится высококачественная тележка и несколько ремней с храповым механизмом, а также сильный друг, который поможет вам справиться это на место. Ваша цель — поставить эту штуку где-нибудь рядом с вашим домом, чтобы она не мешала, но также и рядом с тем местом, где вы только что разместили вентиляционную установку в подвале. Затем вам нужен набор строк, достаточно длинный, чтобы соединить их вместе, а более короткий, как правило, лучше как по соображениям стоимости, так и по соображениям производительности (мы использовали 35-футовый колонтитул).
Мы поставили наш конденсатор на пару прочных, ровных бетонных подушек.
Шаг пятый: прокладка линии
Вам необходимо отверстие диаметром около 4 дюймов в вашем доме, чтобы пропустить изолированную линию. Поскольку наше здание построено из кирпича, мне понадобился этот сумасшедший бур для каменной кладки — надеюсь, у вас получится проще! ПРИМЕЧАНИЕ: это незавершенное изображение, позже я закрыл эти линии защитной стальной коробкой.
Линейка представляет собой пару гибких медных трубок, обернутых изоляцией. Они громоздкие, поэтому даже наш 35-футовый телевизор был упакован в БОЛЬШОЙ рулон размером с телевизионную коробку с большим экраном. Вам нужно аккуратно развернуть и выпрямить его, а затем вставить через отверстие диаметром примерно 4 дюйма, которое вы просверлите в стене вашего дома, чтобы вы могли подключить конденсатор снаружи к блоку обработки воздуха внутри.
У нас была дополнительная задача: пробить КИРПИЧНУЮ СТЕНУ толщиной восемь дюймов, поэтому мне пришлось потратить немало времени на тренировку, борясь с этой массивной бетонной коронкой, прикрепленной к низкоскоростной дрели с высоким крутящим моментом.
Скручивание комплекта трубопроводов перед выпуском газа (и затем проверка на наличие утечек). С каждой стороны линии всего две гайки.
После того, как комплект трубопроводов будет установлен, соединение станет освежающе простым: вы тщательно следуйте инструкциям, чтобы затянуть нужные гайки с помощью гаечного ключа, открыть несколько клапанов с помощью шестигранного ключа, и вы услышите освежающий PSSSSsssssssshhhh, когда хладагент выпущен в систему. (Это та часть, которую обычно должен делать специалист по системам ОВиКВ. Мистер Кул решает эту проблему, используя специальные клапаны и предварительно заряженные трубопроводы. Это дороже, но оно того стоит, учитывая экономию времени и труда!)
Заключительный этап: прокладка электрических проводов
Просверливание отверстия для электрического провода (который мы проложили в кабелепроводе, новый 40-амперный выключатель, проводка внутри блока, включая термостат, Карл празднует завершение прокладки проводки наружного блока.
Это будет варьироваться в зависимости от системы, но наша требовала следующую проводку, которую я передал моему партнеру г-ну 1500: провод калибра и добавление в коробку выключателя на 40 ампер)
Цепь 20 А/240 В к основному блоку
Стандартный шестижильный провод термостата между внутренним и наружным блоками
И, наконец, такой же провод термостата между внутренним блоком и вашим термостатом. Мы воспользовались возможностью, чтобы перейти на супер-прекрасный умный Wi-Fi-термостат Ecobee Lite , который я теперь использую (и люблю) во всех своих проектах.
Круг Победы: Зажигай!
Он жив!
Мы тщательно выполнили все эти шаги, а затем с большой помпой включили выключатели: УСПЕХ! – Ecobee загорелся и начал показывать нам экраны настройки. После завершения мы снизили желаемую температуру в надежде испытать столь необходимое кондиционирование воздуха в этот жаркий июльский день.
И ничего не произошло. Мы побежали к внешнему блоку и обнаружили, что он просто стоит там, с горящими светодиодами, но больше ничего не происходит.
Мы оба начали потеть пулями. Неужели мы совершили глупую ошибку и купили неисправный прибор? Мы что-то напортачили при установке?
Нет, оказывается, между первой активацией и моментом, когда Мистер Кул начинает охлаждение, просто трехминутная задержка. Очень медленно и очень грациозно большие лопасти вентилятора начали вращаться, аааааааааааааааааааааааааааалально, ускоряясь, а гул компрессора был таким тихим фоном, что мне пришлось приложить ухо к этой штуке, чтобы убедиться, что она действительно работает.

Но мальчик это когда-нибудь работало – мы забежали внутрь и обнаружили, что этот ледяной холодный воздух просто выбрасывал из каждого из семи больших вентиляционных отверстий, разбросанных по всему нашему зданию, и испепеляющий горячий воздух теперь вырывался из наружный блок. Мы мгновенно победили летнюю жару, и все внутри приветствовали эту новую роскошь.

Эпилог, три месяца спустя: насколько хорошо это работает?

Сцена из «Необычайного события» — серии лекций и занятий, которые длятся выходные, с участием основателей бизнес-школы Rebel Алана и Кэти Доноган. Видео скоро будет на моем Youtube канале!

В течение оставшейся части лета мы с удовольствием тестировали эту систему, и она зарекомендовала себя как невероятная охлаждающая машина. У нас было несколько мероприятий, на которых собралось более пятидесяти горячих тел для некоторых наших деловых и общественных мероприятий, в то время как температура на улице была в 90-х годах, и мы смогли без особых усилий поддерживать комфорт.

Следующим испытанием, конечно же, будет зима. Здесь, в начале октября, у нас есть , только что свернули за угол, где зданию требовалось совсем немного тепла, чтобы начать утро. С помощью нескольких нажатий на телефонное приложение Ecobee я смог переключить систему в режим нагрева и запустить ее. Он отлично работал – нагревал здание быстро и бесшумно.

Но я буду обновлять эту статью по мере того, как мы переходим в более прохладные времена года. Я ожидаю, что он продолжит работать просто великолепно, но будет интересно проверить и обнадежить скептиков, когда мы увидим это своими глазами.

Очень интересная деталь: сколько электроэнергии он потребляет?

Скриншоты из приложения отслеживания энергии Emporia

Конечно, будучи МММ, я не был доволен тем, чтобы просто сидеть сложа руки и впитывать прохладный ветерок достижений. Мне нужен был последний бит данных — отчет о том, сколько энергии потреблял этот тепловой насос как в режиме нагрева, так и в режиме охлаждения, чтобы мы могли получить более точную оценку того, сколько денег он сэкономил нам за эти годы.

Итак, я установил систему под названием Emporia Energy Monitor на печатную плату, которая в настоящее время является лучшей на рынке для такого хорошо спроектированного устройства. Это позволяет мне отслеживать и записывать все детали потока энергии — через каждую цепь в доме , если я захочу это сделать. Пока он просто присматривает за тепловым насосом.

Я обнаружил, что в режиме охлаждения Mr. Cool постоянно потребляет около 2600 Вт (примерно столько же, сколько два больших оконных кондиционера), что составляет 26 центов за час электроэнергии. Я обнаружил, что в самые жаркие дни с наибольшим количеством людей система работала около шести часов, то есть наше пиковое потребление электроэнергии составляло 9 часов.0009 всего около 1,50 доллара в день!

Для меня это было довольно примечательно — это был 95-градусный день с 50 людьми в здании, что примерно эквивалентно попытке охладить ресторан среднего размера в Техасе. Тем не менее, даже если бы мы повторяли эту экстремальную ситуацию каждый день, наш счет за кондиционирование воздуха составил бы всего около долларов 45,00 в месяц!

Я обнаружил, что режим нагрева был немного более жадным, с потреблением 4000 Вт или 40 центов в час. Основываясь на моих предыдущих оценках потерь тепла в самые холодные из возможных дней, мы могли бы работать около 18 часов в день, что составило бы 7,20 доллара за электроэнергию. Таким образом, если бы штаб-квартира была перемещена в чрезвычайно холодный климат и погрузилась бы в бесконечные условия 0F / -18C в течение всего месяца (что сделало бы его холоднее, чем в Дулуте, штат Миннесота, или в Оттаве, Канада), мы все равно столкнулись бы с счетом за отопление не выше, чем 210 долларов в месяц. Но в более реальных условиях для Колорадо мы могли бы ожидать около половины этого уровня потребления энергии. И конечно это только на месяц-два нашего короткого холодного сезона. В остальное время года обогрев еще проще.

Вывод: тепловые насосы — это бомба

Итак, вот оно: мы мечтали об этом много лет, наконец-то это сделали, и я очень счастлив. Это такое радость даже не иметь счета в газовой компании, и знать, что эта часть наших расходов будет равна нулю, навсегда.

И, конечно же, еще лучше знать, что даже цифры стоимости электроэнергии в этой статье приведены только для вашего собственного сравнения — на самом деле мы производим более чем достаточно солнечной энергии, чтобы все это работало бесплатно только из красивых квадратов черного стекла. на крыше. Бесплатное отопление и охлаждение на всю жизнь, без загрязнения окружающей среды (с бесплатной работой наших ноутбуков и пивных холодильников, а также с бесплатной зарядкой наших электромобилей) — это действительно путь в будущее!

В комментариях: У вас есть вопросы о тепловых насосах или других продуктах для повышения эффективности дома? А если у вас есть собственный тепловой насос, что вы о нем думаете?

Предыдущий пост: Три месяца безделья Следующее сообщение: Инфляция – стоит ли нам беспокоиться?

Новый MRCOOL DIY создан для комфорта

Новые размеры, новая гарантия, новые характеристики, новый кабель

Запатентованная установка Easy DIY®

Наша запатентованная установка Easy DIY® Установка

Простота установки MRCOOL DIY® с помощью нашей запатентованной простой системы крепления, подключения и использования. MRCOOL DIY® обеспечивает максимальный комфорт в вашем помещении, независимо от того, нужно ли вам отопление или кондиционер. Посмотреть наши патенты здесь

— Посмотрите видео об установке здесь —

Предварительно заряженный R-410a, набор быстроразъемных линий

Входящий в комплект предварительно заряженный R-410a, быстроразъемный комплект, позволяет любому установить нашу инновационную бесканальную мини-сплит-систему без дорогостоящих инструментов. или специализированное обучение.

Управляйте своим воздухом из любого места

Управляйте своим комфортом со своего смартфона с помощью приложения SmartHVAC®.

— Ознакомьтесь с приложением SmartHVAC здесь —

Коррозионная стойкость

Коррозионная стойкость Gold Fin® Стойкость

Gold Fin® Коррозия Прочные змеевики конденсатора для долговременной надежности — даже на побережье.

Новый армированный кабель DIYPRO®

Прочность и безопасность

Входящий в комплект кабель DIYPro™ устраняет необходимость в электрокабелепроводе, обеспечивая более высокую механическую защиту и долговечность.

Наилучшая гарантия

Ограниченный срок службы* | 7 лет на компрессор* и 5 лет на детали

Многозональная установка DIY® 4-го поколения поставляется с ОГРАНИЧЕННОЙ ПОЖИЗНЕННОЙ гарантией на компрессор*, 7-летней гарантией на замену компрессора* и стандартной 5-летней гарантией на запчасти для первоначального зарегистрированного владельца. Смотрите правила и ограничения здесь.

Контроль температуры

Вниз до градуса

Легко контролируйте температуру в помещении с телефона или с помощью прилагаемого пульта дистанционного управления. Температура адаптируется в зависимости от того, где вы находитесь в комнате.

Quick Connect

Дорогостоящие инструменты не требуются

Благодаря нашим запатентованным простым линиям быстрого соединения вы сможете установить MRCOOL DIY® без необходимости в специализированных обучение или дорогие инструменты.

Посмотреть наши патенты здесь

Mount & Connect

Система Easy Mount

Получение системы MRCOOL DIY® установлен и готов к работе. Используя нашу запатентованную систему, вы будете готовы к работе. минут вместо дней.

Посмотреть наши патенты здесь

* Правила и ограничения здесь.

Выберите идеальный MRCOOL DIY® для ваше пространство

Каждое пространство немного отличается. Независимо от того, большое у вас помещение или маленькое, у нас есть идеальный MRCOOL DIY®, чтобы вы могли полностью комфортно в вашем пространстве.

4-е поколение DIY 12000 BTU

Охлаждение/обогрев до 500 кв. футов.

4-е поколение DIY 18000 BTU

Охлаждение/обогрев до 750 кв. футов.

4-е поколение DIY 24000 БТЕ

Охлаждение/обогрев до 1000 кв. футов.

4-е поколение DIY 36000 БТЕ

Охлаждение/обогрев до 1500 кв. футов.

Нужен вариант для нескольких комнат?

Ознакомьтесь с НОВЫМИ многозонными системами MRCOOL DIY®

2-ZONE DIY

4-е поколение

От 2666 долларов США

3-ZONE DIY

4-е поколение

От $3641

4-ZONE DIY

4-е поколение

От $4695

5-ZONE DIY

4-е поколение

От $6049

Владейте своим пространством

Контролируйте свой комфорт

MRCOOL 4-го поколения DIY® предлагает варианты с 2, 3, 4 и 5 зонами, лучшие гарантии в бизнесе, еще более высокие рейтинги эффективности и новый бронированный кабель…

Приложение для смартфона

Управление обогревом и охлаждением из любого места

Если у вас есть Wi-Fi, вы можете управлять своей системой HVAC из любой точки мира. у вас есть доступ в интернет.

Лучшая гарантия

Ограниченный срок службы* | 7 лет на компрессор* и 5 лет на запчасти

Самодельные компрессоры 4-го поколения имеют дополнительную ОГРАНИЧЕННУЮ ПОЖИЗНЕННУЮ гарантию на компрессор*, 7-летнюю гарантию на замену компрессора* и стандартную 5-летнюю гарантию на детали для первоначального зарегистрированного владельца. Смотрите правила и ограничения здесь.

Голосовое управление

Amazon Alexa и Google Ассистент

DIY® 4-го поколения полностью совместим с Amazon Alexa и Google Assistant.

Новый кабель DIYPRO™

Безопасность и долговечность

Входящий в комплект армированный кабель DIYPRO™ защищен гибким кабелепроводом с покрытием, обеспечивающим более высокую механическую защиту и долговечность.

Теперь доступно

5 вариантов зоны

Теперь вы сможете обогревать и охлаждать до 5 комнат одновременно с помощью MRCOOL® DIY® 5 Zone Multi-Zone.

Мультизональный

Один дом, одно решение

Многозонная технология дает вам гибкость и контроль в любое время и в любом месте.

Почему люди любят MRCOOL DIY®

Воздуховод не требуется.

MRCOOL DIY не требует дорогостоящих воздуховодов. Просто смонтируйте, подключите и наслаждайтесь.

Контроль температуры в градусах

Контролируйте температуру в помещении с точностью до градуса с помощью сенсорной технологии MRCOOL DIY.

Установка своими руками

Просто установите MRCOOL своими руками без использования дорогих инструментов или специального обучения.

Я использую его для охлаждения жилой площади площадью 432 квадратных фута, и от запуска до комфортного охлаждения требуется пять минут. Я могу честно сказать, что это лучший кондиционер, который я когда-либо устанавливал для себя. Мне 72 года и я установил его сам.
Джонбой

Давайте сравним.

Пусть победит лучшая система кондиционирования и отопления.

Без воздуховодов

MRCOOL DIY® не имеет воздуховодов. Это позволяет быстро установить блок MRCOOL DIY® в вашем помещении даже если у вас нет воздуховода на месте. Не покупайте дорогие инструменты и устанавливайте их самостоятельно.

Требуются дорогие воздуховоды

Традиционные работы по ОВКВ требуют установки дорогих воздуховодов в вашем доме и воздуховодов ремонт. Эта работа обычно стоит тысячи долларов.

Экономичное оборудование

От начала вашего проекта до охлаждения вашего дома мы позаботимся о том, чтобы вы работа с качественным оборудованием, большая экономия средств и минимальные усилия.

Дорогостоящее оборудование и затраты на коммунальные услуги

Оборудование HVAC стоит дорого и часто не оптимизировано для затрат на коммунальные услуги. Не удивляйся если оборудование HVAC обойдется вам в тысячи долларов даже без учета затрат на установку и ежемесячные коммунальные платежи.

Самостоятельная установка

Просто следуйте инструкциям и самостоятельно установите MRCOOL DIY® за несколько часов. Незачем для специализированного обучения или дорогих инструментов.

Дорогостоящая установка

Установка системы HVAC часто требует нескольких дней работы и тысяч долларов на стоимость профессионального монтажа.
