Какой кабель выбрать для проводки в доме

На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?

Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.

Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.

Кабель ВВГнг и ВВГнг-LS отличия

Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS.
Кабель из себя представляет следующую конструкцию:

Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2.
Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.

Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы.
При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.

Расшифровка названия

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают?

В первая

означает, что изоляция сделана из полиВинилхлоридного материала

В вторая

оболочка кабеля также выполнена из полиВинилхлоридной изоляции

Г

кабель Голый, без какого-либо защитного бронированного покрова

Чтобы просто запомнить, электрики между собой его называют:

Винил-Винил-Голый

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

П

расшифровывается как ”плоский”

нг

обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение”

А

кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки.

При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры.


LS

это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Технические характеристики

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:

Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.

Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.

Применение в жилых помещениях

Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.

Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.

Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.

Кабель NYM отличия

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

Также встречаются похожие названия НУМ и NUM. Это вовсе не подделки, как может показаться на первый взгляд. Их выпускают те же заводы по своим техусловиям, но уже без сертификата VDE.

Технические параметры:

NYM можно назвать зарубежным аналогом ВВГнг, хотя более близка к нему другая марка – ВВГз. ”З” – это заполнитель.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

  • во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

ВВГнг – напряжение испытания — 3кВ
NYM – напряжение испытания 2,5кВ

  • во-вторых изоляция у него серого цвета, у ВВГ – черного

Для многих категорически черный цвет может не подходить по эстетическим параметрам.

  • в-третьих, он всегда круглой формы

Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.

  • и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS

Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.

Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50!

Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Пожаробезопасная проводка по дереву и другим горючим поверхностям

Большинство загородных домов построены из дерева. Этот материал стал таким популярным благодаря экологичности, дешевизне и быстроте сооружения. К примеру, строительная бригада может построить дом на 70 квадратов за неделю.

Но, при всех своих преимуществах, именно дерево считается самым опасным стройматериалом, так как оно сгорает, в отличие от кирпича или пеноблока. Часто главная причина такого возгорания – короткое замыкание в проводах. Поэтому в деревянном доме много внимания нужно уделить именно пожаробезопасности проводки.

Можно ли делать скрытую электропроводку в деревянном доме?

Скрытая проводка в срубе

В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

  • При монтаже повредилась изоляция. Если подать максимальную нагрузку, снизится прочность оболочки, из-за чего возникнет контакт фазы с нулем и случится короткое замыкание. Кабель загорится и зажжет гофру, а уже через нее огонь перекинется на деревянную поверхность.
  • Скрытая гофрированная труба – это частый объект внимания грызунов. Мышь или крыса может легко прогрызть гофру и добраться зубами до изоляции кабеля. Из-за перекусывания оголенные жилы соприкоснутся друг с другом и случится короткое замыкание со всеми вытекающими последствиями.

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ, полиамида или полипропилена. Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

  • через гофру можно протянуть только мягкий провод;
  • со временем в штукатурке появятся трещины, и она будет осыпаться.

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она точно защитит дерево от возгорания.

Разводка в металлических трубах

При установке металлического рукава придерживайтесь следующих рекомендаций:

  • чтобы трубка не ржавела, внутри она должна быть окрашена или оцинкована;
  • на концы труб наденьте пластиковые заглушки – они защитят изоляцию от повреждения острыми неровностями.

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка.

Как сделать БЕЗОПАСНУЮ открытую проводку

Открытая электропроводка в деревянном доме не всегда эстетично вписывается в интерьер, но все же она намного безопаснее и дешевле, чем скрытая. Рассмотрим самые популярные способы прокладки.

Вариант прокладки в специальной гофрированной трубе

Монтаж в гофре

Монтируется просто: провод протягивается по гибкой гофре из негорючего материала. В одну трубку можно поместить сразу несколько кабелей.

Из-за того что гофрированная трубка хорошо собирает пыль и подходит не для каждого интерьера, ее часто применяют именно в подсобных помещениях дома или для наружной прокладки. Чтобы проводка не слишком выбивалась из интерьера, вы можете подобрать подходящий цвет: красный, черный, серый или прозрачный. При необходимости можно даже покрасить гофру.

Сеть нужно спланировать так, чтобы трубы не пересекались, потому что это нарушает правила ПУЭ и выглядит неэстетично. Рассчитывайте и покупайте монтажные аксессуары только после составления полного проекта проводки.

Чтобы правильно подобрать диаметр гофры, вставьте в нее проводку. При этом пустота должна занимать половину объема, иначе кабель будет постоянно застревать при прокладке.

Гофра монтируется на пластиковые клипсы, которые крепятся к потолку или стенам дюбель-гвоздями и шурупами. Чем толще трубка, тем плотнее нужно размещать крепления. Например, при диаметре 16 мм, клипсы должны быть расположены через каждые 30-40 см, а при толщине 32 мм или 40 мм – через 20-30 см.

Перед установкой отметьте карандашом или мелом места, где будут расположены клипсы. Затем просверлите отверстие, вставьте дюбель и прикрепите клипс специальным гвоздем или шурупом. Гофра устанавливается легким нажатием трубки на клипс. Чтобы ее снять – потяните трубку на себя.

Гофротрубу можно еще монтировать металлическими скобами или самозатягивающимися хомутами. Но их лучше использовать только тогда, когда необходим быстрый монтаж. К тому же сорвать гофру со скобы сложнее.

Более эстетичный вариант — в кабель-канале

Кабель-канал, проложенный у потолка, с ответвлениями

Кабель-канал обязательно должен быть из негорючего пластика, иначе в случае короткого замыкания он только распространит огонь и увеличит вероятность пожара.

При открытой проводке отрезки кабель-канала можно монтировать под любым углом. Например, чтобы сэкономить материалы, его можно проложить по диагонали стены. Кроме того, кабель-канал проводят по потолку, а от него прокладывают вниз перпендикулярные отрезки или наоборот – проводят его по полу и кидают отрезки перпендикулярно вверх.

Вариантов для выбора каналов много, так как их конструкция может быть напольной, потолочной и стандартной. Кроме того, вы можете подобрать любой цвет. Для деревянного дома подойдут стилизованные модели, сделанные под дуб или сосну.

Перед покупкой нужно разработать детальный проект проводки и посчитать количество и набор аксессуаров для установки кабель-канала. Его размеры подбирайте по количеству и сечению проводников. Лучше взять габариты с запасом, потому что если проводов будет слишком много, не закроется крышка.

В большинстве кабель-каналов есть перегородка. С ее помощью можно разделить информационные и силовые линии. Например, если проложить интернет-кабель вместе с фазой – упадет скорость передачи данных из-за электромагнитного поля силовой линии.

Для изгибов кабель-канала применяются специальные углы. Их можно сделать и самому, просто срезав часть короба. Но проводка с комплектными аксессуарами быстрее монтируется и красивее выглядит.

К деревянным стенам кабель-канал прикручивается обычными шурупами. Монтировать лучше начиная от входа в помещение и до потребителей. В такой последовательности легче разветвить проводку. Сначала прикрутите сам пластиковый корпус, а потом протягивайте по нему провод. Корпус закрывается крышкой, которая вставляется в пазы и зажимается до щелчка.

Даже кабель можно проложить «со вкусом» – оставить открытым «под ретро»

Ретро стиль

Это самая простая электропроводка, и она отлично вписывается в интерьер деревянного дома. Для нее используются специальные провода «ретро» – скрученные попарно или заплетенные в косичку по три. У них двойная изоляция – нижний слой из ПВХ, а верхний из шелковой ткани, пропитанной негорючим веществом.

Провода крепятся на специальные фарфоровые ролики, усаженные на саморезы по дереву. Расстояние между ними должно быть 40-50 см. Такие провода соединяются либо пайкой, либо клеммниками Ваго.

Однако у ретро-проводки есть ряд недостатков. Прежде всего, кабель намного дороже обычного и у него ограниченное сечение. Для сравнения: специальный негорючий ВВГнг стоит дешевле, чем провод «ретро» (для примера ссылка на ВВГ кабель в электротехническом интернет-магазине).

Самое большое сечение ретро – 2,5 мм2. Он выдерживает нагрузку до 5 кВт. Например, для загородного дома с электроотоплением этого может быть недостаточно.

Чтобы не случилось пожара, понадобится провод правильного сечения. Кроме того, для деревянных стен желательно, чтобы его изоляция была из негорючего материала.

Как выбрать негорючий кабель?

Важно выбирать кабель с негорючей изоляцией

Чтобы в случае КЗ, огонь не распространился вдоль всего провода, возьмите кабель с негорючей изоляцией. Он обозначается маркировками:

  • нг – не распространяет горение. Если его поджечь, он будет постепенно затухать, не распространяя огонь;
  • нг-нд – не распространяет горение и выделяет мало дыма. При горении изоляция самозатухает, при этом выделяет мало дыма. С одной стороны, при низком выделении дыма труднее заметить очаг возгорания, с другой – при пожаре вы меньше рискуете отравиться ядовитым дымом от изоляции.

Для деревянного дома подойдет ВВГнг или ВВГнг-нд (ВВГнг-LS). Он дороже ВВГ с обычной оболочкой из ПВХ, но в разы безопаснее. Кроме основных маркировок, встречаются и другие модификации:

  • нг-LS – с пониженным газо- и дымовыделением;
  • нг-HF – не выделяет разрушающих газообразных продуктов горения;
  • нг-FRLS – огнестойкий, с пониженным газо- и дымовыделением;
  • нг-FRHF – огнестойкий, не выделяет разрушающих газообразных продуктов горения;
  • нг-LSLTX – с пониженным газо- и дымовыделением. Низкая токсичность при горении;
  • нг-HFLTX – не выделяет разрушающих газообразных продуктов горения. Низкая токсичность при горении.

Все они подходят для проводки в деревянном доме. Но для большей безопасности лучше брать нг-LS или нг-HF, так как у них есть важное свойство – самозатухание. Притом их стоимость, по сравнению с другими модификациями, меньше.

Частые причины короткого замыкания

Варианты соединения

Качество кабеля или неправильная прокладка не всегда являются главной причиной аварии в сети. Например, короткое замыкание случается и по другим причинам:

Недостаточное сечение – при высокой нагрузке кабель с недостаточным сечением нагревается, оплавляет изоляцию и фаза замыкается с нейтралью, после чего буквально «горит» весь провод.

Механическое повреждение кабеля, при котором фаза соприкасается с нулем. После этого искрится проводка и сжигается все вокруг контактной зоны.

Неправильно выбранный тип кабеля – например, если проложить ВВГ с оболочкой из ПВХ снаружи в открытую, изоляция будет разрушаться под солнцем. Со временем она осыплется и оголенные участки проводов соприкоснутся, что приведет к КЗ.

Неправильное соединение проводов – одна из самых распространенных причин. При монтаже электропроводки приходится добавлять и соединять кабель, часто именно из-за неправильного соединения случается КЗ.

В быту применяются разные способы соединения проводов:

Скрутка – «дедовский метод», когда оголенные окончания скручиваются, а затем обматываются изолентой. Ненадежный способ, так как изолента часто ослабевает, из-за чего нарушается изоляция. В последствии может случиться короткое замыкание или утечка тока.

Спайка – аналогична скрутке, только жилы еще припаиваются. Проблема та же, что и в скрутке – сползает изолента и нарушается изоляция со всеми вытекающими последствиями. Применяется в основном для проводников с малым сечением.

Сварка – для кабелей с большим сечением. Жилы между собой привариваются, затем соединение обматывается изолентой. Не всегда получается приварить ровно, поэтому изоляция на месте соединения прилегает неплотно, соответственно, существует риск короткого замыкания.

Опрессовка – оголенные жилы спрессовываются в специальной гильзе, затем место соединения закрывается термоусадочной трубкой. Это надежный способ соединения, а сами гильзы стоят недорого. Однако соединение монтируется дольше, чем скрутка.

СИЗ – жилы скручиваются в соединяющем зажиме – колпачке с изоляцией. Соединение быстро монтируется, но держит контакт хуже, чем клеммник.

Винтовые соединения – провода соединяются при помощи винтовых контактных зажимов в корпусе из диэлектрика. Единственная проблема – зажим может ослабнуть, из-за чего уменьшится прочность контакта и он начнет греться, оплавливая корпус.

Болтовые соединения – на болт накручиваются две жилы, между которыми насаживается шайба, а затем закручиваются гайкой. Проблема этого способа в том, что сложно сделать изоляцию соединения. Применяется в основном на ЛЭП.

Самозажимные клеммники (Wago) – провода фиксируются в корпусе клеммника самозажимными ручками. Это самый быстрый и удобный способ монтажа. Со временем соединение не теряет прочности и не нарушается изоляция. Перед покупкой рекомендуется детально посмотреть, как выглядят оригинальные WAGO и «покрутить» объемные фото.

Поддельный клеммник Wago может сгореть

На форумах можно прочитать о том, что клеммники Wago – горят. На самом деле в основном горят подделки. В них используется более дешевый пластик и меньше контактная площадь соединений. Из-за этого контакт греется и оплавляет корпус. О том, как отличить настоящие Ваго от поддельных, важно ознакомиться дополнительно.

В деревянном доме риск возникновения пожара очень высокий, поэтому лучше перестрахуйтесь и сделайте качественные соединения. Короткие замыкания случаются в местах с нарушенной изоляцией или со слабым соединением контактов. «Дедовская» скрутка дешевле, но стоит ли она того?! Лучше купите набор гильз или клеммников и сделайте качественную проводку.

Даже если у вас будет идеальный тип кабеля правильного сечения и все соединения сделаны правильно и по ГОСТу, все равно нет 100% гарантии, что не случится КЗ или утечки тока.

Как предотвратить пожар в деревянном доме?

Необходимы автоматический выключатель и УЗО

Из всех видов аварий в электросети к пожару может привести короткое замыкание и утечка тока. От КЗ защищает автоматический выключатель, а от утечек – УЗО. Для качественной защиты

нужно правильно подобрать номинал автоматики.

Чтобы рассчитать силу тока для однофазной сети, нужно максимально возможную нагрузку на защищаемой линии разделить на напряжение. Например, на кухне у вас установлена розетка, в которую включается только холодильник или микроволновка и больше ничего. Мощность холодильника – 400 Вт, а микроволновки – 1000 Вт. Но в розетке может стоять тройник, в который будет включен и холодильник, и микроволновка. Максимальная нагрузка на этой линии – 1400 Вт. Рассчитываем, сколько это будет ампер:

1400Вт/220В = 6,4А.

Ближайший по номиналу вверх автомат – на 8 А, а УЗО — на 10 А. Его и выбираем.

Номинал автомата всегда должен быть равен или превышать УЗО. Если он будет ниже, то при перегрузке сетевой линии УЗО перегорит раньше, чем сработает АВ.

В трехфазной сети максимальную нагрузку нужно разделить на напряжение и коэффициент мощности – косинус «фи», он равен √3 ≈ 1,73. Например, если у вас стоит трехфазная электроплита мощностью 2 кВт, максимальная сила тока в сети будет равна:

2000Вт/(380В×1,73) = 3А.

Вам понадобится трехфазный автомат на 4 А и УЗО – на 16 А (минимальный номинал в трехфазных УЗО).

Если выбрать слишком высокий номинал автомата, на линии может случиться перегрузка, из-за чего нагретая жила в проводе оплавит изоляцию, прежде чем автомат расцепит линию. А это повышает вероятность короткого замыкания. С другой стороны, автомат низкого номинала будет постоянно выбивать.

Пожарозащитные УЗО реагируют на ток утечки от 100 мА. Тем не менее, вы можете взять УЗО на 10 мА или 30 мА, защищающие еще и от удара тока. Они защитят и от пожара, но здесь главное – не переборщить, так как во многих сетях случаются ложные утечки. Например, если в сети старая проводка, изоляция может пропускать небольшие утечки и УЗО будет срабатывать постоянно, расцепляя линию. В деревянном доме

лучше поставить несколько УЗО:

  • с током утечки 100 мА – на вводе, для защиты от пожара, если по какой-либо причине не сработает УЗО на одной из линий;
  • по 30 мА – на розеточную линию и освещение. В случае утечки вы сможете быстрее обнаружить ее причину;
  • на 10 мА – в ванную и детскую комнаты. При контакте с водой увеличивается проводимость тока и даже маленькая утечка может стать опасной. Дети более уязвимы для тока, чем взрослые, поэтому лучше перестрахуйтесь и поставьте УЗО на 10 мА.

У проводки и электроприборов есть срок годности. Со временем изоляция теряет прочность и ослабевают контакты. Постепенно возрастает риск короткого замыкания или утечки тока, последствием чего может стать возгорание. А в деревянном доме очаг возгорания особо опасен. Чтобы не случилось пожара:

  • выберите кабель с негорючей изоляцией;
  • для прокладки выбирайте гофру и кабель-каналы из пластика «НГ»;
  • правильно рассчитайте сечение, при необходимости возьмите с запасом;
  • не экономьте на скрутке и «монтажных мелочах»;
  • поставьте хорошую правильно подобранную автоматику.

​Материал подготовлен на основании консультации технических консультантов интернет-магазина АксиомПлюс +38 (044) 38-38-960

Огнестойкие и огнестойкие кабели

Существует множество используемых терминов, но что на самом деле отличает один провод или кабель от другого, когда речь идет о выдерживании высоких температур или даже полномасштабного пожара?

  • Жаростойкий — будет нормально работать при высоких температурах, но может не работать как обычно в случае пожара.
  • Огнестойкий — может нормально работать в условиях пожара.
  • Огнестойкий  — не будет работать в штатном режиме в условиях пожара, но будет активно препятствовать распространению огня.

Термостойкие кабели

Во-первых, у нас есть термостойкие кабели, которые немного отличаются от других. Жаропрочный или высокотемпературный провод или кабель не обещают никаких характеристик при воздействии огня, но он выдерживает более высокие температуры, не плавясь. Основные провода и кабели, такие как те, которые используются в домашней электропроводке, обычно выдерживают температуру от 70°C до 120°C, поэтому высокотемпературные кабели можно рассматривать при температурах от 125°C до самого прочного пластика: PTFE, который может работать непрерывно. при 260°C и может даже кратковременно достигать <400°C.

Огнестойкие кабели

Переходя от жары к огню, следует отметить, что эти термины не являются взаимозаменяемыми. Термостойкий пластик может легко гореть, в то время как материал с высокой огнестойкостью может выжить только при относительно низких температурах. При рассмотрении вопроса о том, какой кабель или провод использовать в условиях пожара, необходимо задать два ключевых вопроса: горит ли он при контакте с огнем? Если да, то позволит ли это огню распространиться дальше? Огнестойкие кабели могут продолжать нормально работать в условиях пожара, не вызывая возгорания окружающей среды.

Огнестойкие кабели и материалы

Огнестойкость – также известная как воспламеняемость – относится к тому, насколько легко пластик в кабеле может загореться, капает ли он при этом, и будут ли эти капли воспламеняться или нет. Хороший огнестойкий материал сможет находиться в пламени, не загоревшись, и если пламя достаточно интенсивное, чтобы загорелась изоляция или оболочка, оно самозатухнет, как только источник пламени будет удален. Огнестойкие материалы можно найти как в огнестойких, так и в огнестойких кабелях.

Распространение пламени

Распространение пламени — все чаще называемое распространением пламени — смотрит на то, как горит кабель. В отличие от воспламеняемости, свойства распространения пламени могут меняться от конструкции к конструкции, даже если материалы, используемые в концепции кабеля, остаются прежними. Это связано с тем, что количество воздуха и объем пластика в кабеле существенно влияют на способность кабеля распространять огонь по мере его горения. При разработке новой концепции кабеля обычно тестируют самые маленькие, срединные и самые большие кабели, чтобы убедиться, что концепция по-прежнему работает, несмотря на изменения толщины материала или соотношения соединений в кабеле. Фторполимеры, такие как ETFE, FEP и PTFE, являются одними из лучших материалов для распространения пламени.

Итак, какой кабель лучше использовать в условиях пожара?

Огнестойкие кабели, такие как кабели Habiaflame и BFOU, считаются кабелями Habia с лучшими характеристиками в условиях пожара. Эти кабели не только способны противостоять воспламенению и не распространять пламя, они также могут продолжать нормально функционировать в течение нескольких часов, пока вокруг них бушует огонь, что делает их идеальными для использования в системах, критически важных для безопасности.

Хотите узнать больше о наших решениях?

Связаться.

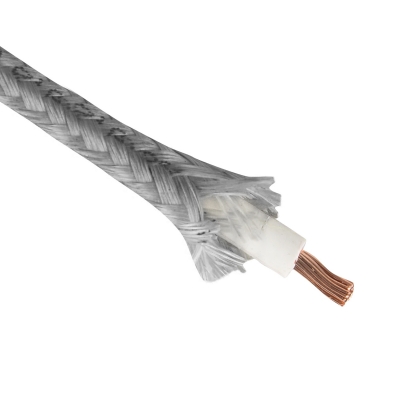

Огнестойкий провод, огнестойкий кабель

Применение

Огнестойкий и огнестойкий кабель с посеребренными жилами, хорошей паяемостью рекомендуется для использования во внутренней электропроводке при высоких температурах окружающей среды в защищенных помещениях.

По запросу жильный кабель также может быть изготовлен из луженых медных жил.

Отличительные особенности
  • безгалогенный
  • устойчивый к высоким температурам
  • Огнестойкий и самозатухающий в соотв. с IEC 60332-1-2 + DIN EN 60332-1-2
  • гибкий
  • VDE-Reg.-No. 7088
  • хорошая паяемость
Дополнительная информация

Конструкция

Проводник

посеребренные медные жилы, тонкие проволоки в соотв. IEC 60228, VDE 0295, класс 5

Изоляция

SABIX®

Цветовой код

см. таблицу*дополнительная информация В IEC 60228, VDE 0295, класс 5

Изоляция

Sabix®

Цветовой код

См. Таблицу*Дополнительная информация

Технические данные

9002 UO/30072. V 9007.. V 9007. 9007. 9007. r r u -30073.
Испытательное напряжение

2000 В

Мин. Радиус изгиба

7,5 x D

Для одного изгиба:

5 x D

Диапазон температур

Фиксированный поклад: -40/+220 ° C

Гибкое нанесение: -25/+220/+220 ° C

: -25/+220 220/+220 ° C °C

Без галогенов

в соотв. IEC 60754-1 + VDE 0482-754-1

Огнестойкость

огнестойкий и самозатухающий в соотв. IEC 60332-1-2 + VDE 0482-332-1-2

Коррозионная активность горючих газов

в соответствии с IEC 60754-2 + VDE 0482-754-2 — отсутствие образования коррозионно-активных газов горения

Отсутствие вредных веществ

согл. с директивой RoHS Европейского Союза

Номинальное напряжение

Uo/U 300/500 В

Испытательное напряжение

2000 В

Мин. радиус изгиба

7,5 x d

Для одного изгиба:

5 x d

Диапазон температур

стационарное положение: -40/+220 °C

гибкое применение: -25/+220 °C

23 галоген -бесплатно

согл. с IEC 60754-1 + VDE 0482-754-1

Огнестойкость

огнестойкий и самозатухающий в соотв. IEC 60332-1-2 + VDE 0482-332-1-2

Коррозионная активность горючих газов

в соответствии с IEC 60754-2 + VDE 0482-754-2 — отсутствие образования коррозионно-активных горючих газов

Отсутствие вредных веществ

в соотв. в соответствии с директивой RoHS Европейского Союза

Размеры

677. 57,6 кг. запрос
арт. Nominal cross
section
Largest single
wire-ø
Outer-ø ± 5% Copper figure Cable weight ≈
7101 .. 25* 0,25 mm² 0,16 мм 2,3 мм 2,4 кг/км 7 kg/km Send inquiry
7101 .. 34* 0,34 mm² 0,16 mm 2,4 mm 3,3 kg/km 8 kg/km Send inquiry
7101 .. 50* 0,5 mm² 0,21 mm 2,5 mm 4,8 kg/km 10 kg/km Send inquiry
7101 .. 75* 0,75 мм² 0,21 мм 2,8 мм 7,2 кг/км 13 kg/km Send inquiry
7101 . . 80* 1 mm² 0,21 mm 2,9 mm 9,6 kg/km 15 kg/km Send inquiry
7101 .. 82* 1,5 mm² 0,26 mm 3,4 mm 14,4 kg/km 21 kg/km Send inquiry
7101 .. 84* 2,5 мм² 0,26 мм 4 мм 24 kg/km 32 kg/km Send inquiry
7101 .. 86* 4 mm² 0,31 mm 4,6 mm 38,4 kg/km 48 кг/км Отправить запрос
7101 .. 87* 6 мм² 0,31 мм 5,1 мм 57,6 кг/кг
7101 .. 88* 10 мм² 0,41 мм 7,4 мм 96 кг/км 121 кг/км Отправить запрос
7101 . . 89* 16 мм² 0,41 мм 8,4 ММ. 176 кг/км Отправить запрос
7101 .. 90* 25 мм² 0,41 мм 10,3 мм 240 кг/км 10,3 мм 240 кг/км 9007 2 283 2 283 2 283. 2 283 2 283. 2 283. 2 283 2 283. 2 283 2 283. 2 283.
7101 .. 91* 35 мм² 0,41 мм 11,5 mm 336 kg/km 385 kg/km Send inquiry
7101 .. 92* 50 mm² 0,41 mm 14,2 mm 480 kg/km 549 kg/km Send inquiry
7101 .. 93* 70 mm² 0,41 mm 15,2 mm 672 kg/km 736 kg/km Отправить запрос
7101 . . 94* 95 мм² 0,51 mm 18,6 mm 912 kg/km 1009 kg/km Send inquiry
7101 .. 95* 120 mm² 0,51 mm 20 ,1 mm 1152 kg/km 1214 kg/km Send inquiry
7101 .. 96* 150 mm² 0,51 mm 22,2 mm 1440 kg/km 1511 кг/км Отправить запрос
7101 .. 97* 185 mm² 0,51 mm 23,6 mm 1776 kg/km 1827 kg/km Send inquiry
7101 .. 98* 240 mm² 0 ,51 mm 27,3 mm 2304 kg/km 2457 kg/km Send inquiry
7101 . . 99* 300 mm² 0,51 mm 30,4 mm 2880 кг/км 3062 кг/км Отправить запрос

7101 .. 25*

0,25 мМ²

0,16 мм

2,3 мм

2,4 кг/км

7 кг/км

Отправка. . 34*

0,34 мм²

0,16 мм

2,4 мм

3,3 кг/км

8 кг/км

Отправить запрос

7101 .. 50*

0, 5 мм²

0,21 мм

2,5 мм

4,8 кг/км

10 кг/км

Отправить запрос

7101 .. 75*

0,75 мм²

0,21 мм

2,8 мм

7,2 кг/км

13 кг/км

Отправить запрос

7101 .. 80*

1 мм²

0,21 мм

2,9 мм

9,6 кг/км

15 кг/км

Отправить запрос

7101 .. 82*

1,5 мм²

0, 26 мм

3,4 мм

14,4 кг/км

21 кг/км

Отправить запрос

7101 .. 84*

2,5 мм²

0,26 мм

4 мм

24 кг/км

32 кг/км

Отправить запрос

7101 . . 86*

4 мм²

0,31 мм

4,6 ММ.

38,4 кг/км

48 кг/км

Отправить запрос

7101 .. 87*

6 мм²

0,31 мм

5,1 мм

57,6 кг/км

67 кг/км

Отправить запрос

7101 .. 88*

10 мм²

0,41 мм

7,4 мм

96 кг/км

121 кг/км

Отправить запрос

7101 .. 89*

16 мм²

0,41 мм

8,4 мм

153,6 кг/км

17663

153,6 кг/км

1766. кг/км

Отправить запрос

7101 .. 90*

25 мм²

0,41 мм

10,3 мм

240 кг/км

283 кг/км

Send Aquiry

7101. 91*

35 мм²

0,41 мм

11,5 мм

336 кг/км

385 кг/км

Отправить запрос

7101 .. 92*

50 мм²

0,41 мм

14,2 мм

480 кг/км

549 кг/км

. 7101 .. 93*

70 мм²

0,41 мм

15,2 мм

672 кг/км

736 кг/км

Отправить запрос

7101 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
