Калькулятор расчета раствора для бетонирования сваи

При строительстве и жилых частных домов, и хозяйственных пристроек нередко прибегают к созданию для них свайного фундамента. К такому решению нередко приводят особенности участка под строительство: малая несущая способность грунтов в верхних слоях, склонность их к зимнему морозному вспучиванию, выраженно большая глубина промерзания, значительный перепад площадки по высоте. Впрочем, иногда свайный фундамент выбирается и из чисто экономических соображений, как наиболее рентабельный и простой в возведении для конкретного строения.

Калькулятор расчета раствора для бетонирования сваи

Сваи в таких фундаментах бывает разные. Чаще они имеют круглое сечение, и тогда в роли опалубки для их бетонирования выступают металлические асбестоцементные или пластиковые трубы или даже просто свернутые из рубероида «тубусы». Практикуется применение и прямоугольных в сечении свай – для их формирования могут применяться деревянные или пластиковые многоразовые опалубки, кирпичная «колодезная» кладка. Но общее у них одно – после установки армирующего каркаса, полость сваи заполняется доверху бетонным раствором.

А сколько потребуется подготовить бетона для заливки? На глаз определить бывает непросто – легко можно ошибиться, так как объёмы – «штука обманчивая». Предлагаем применить калькулятор расчета раствора для бетонирования сваи – он не только покажет необходимый объем бетона, но и подсчитает количество ингредиентов для его самостоятельного замешивания.

Ниже будет дано несколько кратких пояснений.

Калькулятор расчета раствора для бетонирования сваи

Перейти к расчётам



Укажите запрашиваемые параметры и нажмите «РАССЧИТАТЬ КОЛИЧЕСТВО БЕТОНА И ИНГРЕДИЕНТОВ ДЛЯ ЕГО ИЗГОТОВЛЕНИЯ»

Сечение столба (сваи) фундамента

— прямоугольное — круглое

Длина сечения, м

Ширина сечения, м

Общая высота столба (сваи), м,

Пояснения по проведению расчетов

• Для начала пользователю предлагается выбрать тип сечения сваи – прямоугольное или круглое. В зависимости от этого откроются соответствующие окна ввода данных.
• Если выбрана прямоугольная свая, то необходимо будет указать размеры сечения –длину и ширину. После этого вводится высота сваи. Понятно, что под высотой подразумевается ее общий размер, включающий и заглубленную часть, и выступающую над поверхностью грунта на проектный уровень. Все значения вводятся в метрах.
• При расчете раствора для круглой в сечении сваи будет предложено указать ее диаметр. Если в качестве внешней оболочки сваи используется толстостенная труба, то указывается ее внутренний диаметр. Высота указывается по аналогии со сваями прямоугольного сечения.

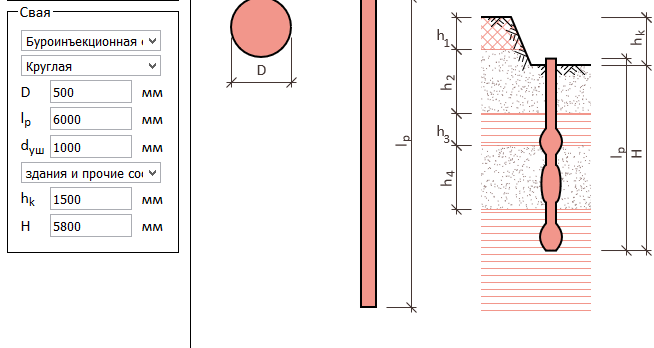

• При возведении свайных фундаментов на грунтах с невысокой несущей способностью нередко делают уширение сваи в области ее пятки (так называемая «технология ТИСЭ»). С помощью специальных насадок на бур в грунте выбирается полусферическая полость, которая после заполнения бетоном и его полного созревания резко увеличивает способность опоры выдерживать вертикальные нагрузки.
  Естественно, расход бетона при такой технологии увеличивается, и весьма значимо.

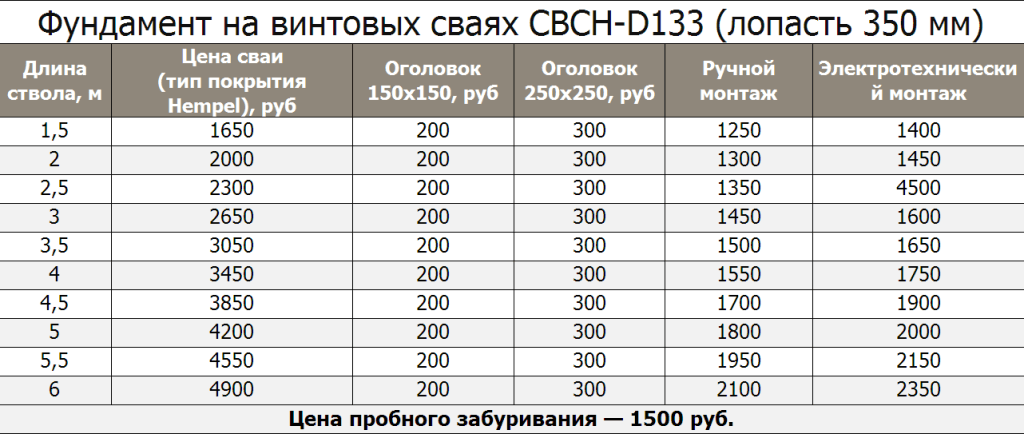

Цены на винтовые сваи

винтовые сваи

Принцип создания сваи по технологии ТИСЭ

Поэтому для круглых в сечении свай будет предложено два пути расчета:

— Первый: свая без уширения, и никаких дополнительных данных указывать не надо.

— Второй: свая с уширением в области подошвы. Откроется дополнительное поле ввода данных, где необходимо указать диаметр этого уширения. Как правило, для свай используются насадки, создающие «полусферы» диаметром 400, 500 или 600 мм.

• Итоговое значение будет показано «с учетом 10% запаса):

— объемом бетонного раствора, необходимого для заливки сваи;

-— количеством исходных ингредиентов для самостоятельного изготовления этого количества бетона марочной прочности М200.

Как провести самостоятельные расчеты свайно-винтового фундамента?

Одной из разновидностей свайных фундаментов является свайно-винтовой вариант.

Кстати, при его строительстве также настоятельно рекомендуется полностью заполнять трубы бетоном. Об особенностях проектирования свайно-винтовых фундаментов – читайте в специальной публикации нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

1. 5
2. 4
3. 3
4. 2
5. 1

4.7

С 35-8-1 по стандарту: Серия 3.407.9-146

увеличить изображение

Стандарт изготовления изделия: Серия 3.407.9-146

Сваи вибрированные (энергетические) С 35-8-1 применяют в строительной сфере, они являются составной частью фундамента, так как позволяют установить практически любой тип опоры линий электропередач. Также используют данные сваи в области энергетики. Это высокопрочные железобетонные изделия, которые представляют собой длинный железобетонный стержень квадратного сечения.

Забивание свай С 35-8-1 производится с использованием спецтехники. Изготовление осуществляется согласно требованиям Серии 3.407.9-146.

1.Варианты написания маркировки.

Регламент маркировки свай вибрированных С 35-8-1 осуществляется согласно Серии 3.407.9-146. В основное обозначение входит буквенное обозначение железобетонного изделия и размерную группу, дополнительно указывают расчетные нагрузки. Марка сваи вибрированной может быть написана по-разному, основные варианты:

1. С 35-8-1;

2. С 35-8-1 нр;

3. С 35-1-8;

4. С 35-1-8 н;

5. С 35-1-8 нр.

2.Основная сфера применения и назначение.

Вибрированные энергетические сваи С 35-8-1 сечением 350х350 применяют при обустройстве фундаментов установок линий электропередач, а также в строительной сфере для сооружения металлических и железобетонных опор ЛЭП. Напряжение подстанций – до 500 кВт. Данные железобетонные изделия отвечают требованиям по прочности на вырывающие и сжимающие нагрузки – С 35-8-1 обладают запасом по данным нагрузкам. Кроме этого, сваи передают динамические и статические нагрузки на грунт и предотвращают деформации окружающего грунта при сезонных пучениях, замораживаниях-размораживаниях, а также нагрузки на грунт под действием грунтовых вод. Применение железобетонных элементов

С 35-8-1 производится на всех типов грунтов, кроме торфов, скалистых грунтов и глинистых текучих консистенциях. Таким образом, вибрированная свая создает надежную фиксацию всей конструкции и обеспечивает бесперебойную работу линий электропередач. Конец сваи выполнен со специальным заострением, что позволяет их легко заглубить и зафиксировать на применяемом участке, так как опоры ЛЭП создают значительные нагрузки.

3.Обозначение написания маркировки.

В обозначение железобетонного изделия входит буквенная и цифровая маркировка. В энергетических сваях С 35-8-1 буква обозначает тип изделия С – свая, цифровое обозначение – основные размеры и тип армирования. Габаритные размеры 8000х350х350 , где:

1. 8000 – длина L, мм;

2. 350 – сечение b, мм;

3. Геометрический объем – 0,98 , при этом объем бетона на изготовление одной сваи составляет – 0,96 ;

4. Вес изделия – 2400 .

Маркировка наносится на боковую поверхность несмываемой краской ближе к оголовку и включает массу изделия и дату изготовления партии.

4.Основные характеристики и материалы для изготовления.

Вибрированные энергетические сваи С 35-8-1 изготавливают по технологии вибропрессования из тяжелых бетонов, что позволяет получить прочные и долговечные изделия. В качестве сырья используют портландцементы и мелкофракционный песок. По прочности на сжатие бетон должен иметь марку не менее чем М300, что соответствует классу по прочности на сжатие В25.

Бетон для свай С 35-8-1 должен отвечать требованиям по стойкости к морозам и действию воды. Для этого используют марку материала по морозостойкости – F200 и F300, водонепроницаемость соответствует марке W8. Требования по трещиностойкости и надежности должны соответствовать Серии 3.407.9-146. Все это позволяет использовать готовые изделия в условиях низких температур – вплоть до -40 градусов по Цельсию.

Для обеспечения заданной прочности энергетические сваи С 35-8-1 подвергают армированию. Это производят при помощи внедрения в тело сваи металлических стержней класса A-V (применяют как напряженные прутки диаметром 20 мм.). Каркас – тип КП4. Арматурный каркас защищается слоем бетона на 25 мм. Для стойкости прутков каркаса к действию коррозии, их обрабатывают специальными химическими составами.

Так как свая С 35-8-1 имеет значительную массу, то для удобства подъема изделия на высоту в тело закладывают монтажные петли – тип ВСт3 СП2, диаметром 12 мм., класс проволоки A-I (согласно ГОСТ 5781-82).

5.Транспортировка и хранение.

Сваи должны транспортироваться спецтранспортом в зафиксированном виде, что полностью предотвращает падение элементов и их растрескивание. Прослойки между слоями свай – деревянные доски. Хранение осуществляется в штабелях высотой до 2,5 метров, также прокладывая каждый слой изделий деревянными подкладками. Монтаж производят при помощи монтажных петель, к которым подцепляют специальные крюки. К оголовкам свай могут крепиться болты или оттяжки, что позволяет поднять сваю на высоту.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Точность измерения объема кучи с помощью фотограмметрии – PhotoModeler

Точное измерение объема кучи материала важно в ряде приложений, таких как: управление запасами кучи, объемы хвостовых куч, объем органических материалов в операциях компостирования, размер карьера, рекультивация шахты и т. д.

Эти сваи трудно измерить из-за их размера, трудности перемещения и неоднородной формы. Появление БПЛА (беспилотных летательных аппаратов) с камерами и программного обеспечения для извлечения формы поверхности из изображений, такого как PhotoModeler, значительно упростило эту задачу.

Ключевым фактором использования этой технологии в реальных приложениях является точность объема.

В этой статье рассказывается о серии экспериментов со сканером PhotoModeler с использованием SmartMatch и моделирования плотной поверхности (DSM) для моделирования небольшой кучи песка с известным объемом для измерения точности измерения объема.

Хотя проекты в этих экспериментах представляют собой макеты с использованием небольшого известного объема песка на рабочем столе, концепции могут быть легко применены к кучам материала в сотни или тысячи кубических ярдов или метров. Разница только в том, как возится камера, с БПЛА/беспилотника или полноразмерной авиационной платформы для измерения больших свай.

Результаты сканера PhotoModeler демонстрируют точность, которая безопасно находится в диапазоне ожиданий и целей, поставленных перед нами клиентами в этой области применения. По сравнению с другими методами, которые полагаются на относительно небольшое количество точек съемки, чтобы попытаться представить сложную форму сваи, PhotoModeler Scanner создает более точные объемы из реальных профилей, более часто, своевременно и экономически эффективно, с большей безопасностью. в условиях реальной эксплуатации.

«Известный» объем песка был измерен с помощью бытового мерного контейнера, точность которого специально не проверялась, но одно и то же количество материала использовалось последовательно во всех испытаниях. Мы используем эти тестовые проекты, чтобы проиллюстрировать, что PhotoModeler можно использовать в качестве надежного инструмента измерения объема, а также показать распространенные подводные камни, которые могут привести к неточностям проекта.

Инструменты для создания моделей плотной поверхности из фотографий включены в продукты PhotoModeler Scanner и PhotoModeler Motion.

Экспериментальная установка

Известный объем песка (400 см ³ ) был высыпан на лист бумаги с напечатанными закодированными мишенями. Закодированные цели на листе используются для установления системы координат (т. е. масштаба, поворота и перемещения и, следовательно, базовой плоскости XY). Хотя в этом проекте использовались закодированные цели, для установки системы координат можно было использовать любые точки, будь то цели или объекты, отмеченные пользователем. Высококонтрастные круглые мишени действительно обеспечивают более высокую точность маркировки, и при настройке масштаба проекта рекомендуется использовать хорошо отмеченные точки, но в реальной ситуации мишени могут оказаться непрактичными. Отдельные элементы также можно использовать для маркировки точек и ссылок.

Определение плоскости заземления очень важно для получения значимого результата. С помощью этого небольшого эксперимента становится ясно, что песок лежит поверх листа бумаги на столе, но в реальных случаях определение плоскости заземления может быть не таким простым. При выполнении таких задач по измерению вам необходимо тщательно продумать план заземления и, в частности, планку заземления. когда вы выполняете сравнительные измерения с течением времени (например, будет ли одна и та же заземляющая плоскость определяться с течением времени?).

Серия фотографий кучи песка была сделана таким образом, чтобы было подходящее перекрытие, а текстура была запечатлена с высокой детализацией, а цели были видны на достаточном количестве фотографий. Ниже показана типичная установка. Блоки игрушечных букв были размещены для оценки вертикальной точности.



Расстояние между целями было известно. Фотографии были сделаны в виде ряда рядов с подходящим перекрытием, как показано на изображении вверху этой статьи. Технически эта модель могла быть создана всего из 2-3 фотографий, сделанных с более высокого положения, но для макета проекта, который имитирует, например, аэрофотосъемку склада, фотографии были сделаны по «траекториям полета».

Шаги проекта

Следующие шаги описывают основной подход к различным тестовым проектам:

1. Калибровка камер с использованием метода одного листа на расстоянии и фокусировка, аналогичная фотографиям проекта.
2. Сделайте серию фотографий сцены с песчаной кучей, обеспечив подходящие соотношения перекрытия и основания (разделения между камерами) к высоте, подходящие для обработки SmartMatch/DSM. Загрузить на ПК.
3. Запустите новый автоматизированный проект (проект SmartPoints) и загрузите фотографии в проект. Сопоставление камер гарантирует, что фотографиям будет автоматически назначена правильно откалиброванная камера из библиотеки камер.
4. Запустите SmartMatch — убедитесь, что фотографии ориентированы так, чтобы захватить всю интересующую сцену. Обратите внимание, что закодированные цели не использовались для ориентации, чтобы лучше имитировать сценарии реального мира.
5. Запустить DSM — с хорошим перекрытием и хорошей случайной текстурой результирующие DSM PointMeshes должны быть относительно свободными от шума для достижения наилучших результатов.
6. Триангуляция точечных сеток.
7. Запустите автоматическую маркировку, чтобы пометить закодированные цели (или пометить объекты и вручную привязать точки).
8. Настройте систему координат на основе целевых точек 3D (для определения оси X, оси Y, масштаба (в идеале нескольких масштабов) и начала координат). Это также устанавливает плоскость заземления.
9. Если использовалось несколько масштабов, откройте таблицу «Проверить расстояния», чтобы убедиться, что точность проекта приемлема.
10. Обрежьте треугольную сетку там, где сетка соединяется с плоскостью основания (во многих случаях это не требуется, поскольку инструмент «Измерение» показывает объем над плоскостью основания, но здесь дополнительный шум от целей поднял расширенную поверхность над плоскостью основания и исказил объем).
11. Используйте инструмент «Измерение» и выберите триангулированную сетку, чтобы найти объем.

Результаты проекта

Ниже приведены результаты экспериментов. В каждой строке показан один проект PhotoModeler для одного эксперимента и результирующее измерение объема, ошибка объема и краткая сводка:

Снимок экрана 3D-просмотра	Рассчитанный PhotoModeler объем в плоскости XY	% Разница до 400 см 3	Примечания
	405 см 3	1,25% по сравнению с	Nikon D7100, отличный результат DSM, мало шума, разнообразная форма ворса.
	387 см 3	3,25% до	Камера iPhone 4, некоторая размытость изображений.
	380 см 3	5% до	iPhone 4, более плоский ворс.
	407 см 3	1,75% по сравнению с	Nikon D7100, точки шкалы размечены вручную.
	598 см 3	50% больше	Камера iPhone 4, зашумленная точечная сетка, перекрывающаяся треугольная точечная сетка (видна на нижнем снимке экрана), большая невязка в точках масштаба (предполагает плохую ориентацию).
	377 см 3	6,75% ниже	Камера iPhone 4, изображения из автоматически извлеченных видеокадров.
	368 см 3	8% до	Nikon D7100, точки шкалы отмечены вручную, глубина резкости вызывает размытие на участках изображений, зашумленная точечная сетка.
	416 см 3	4% больше	Камера iPhone 4, некоторые изображения размыты, относительно высокая невязка для точки шкалы (11), что указывает на неоптимальную ориентацию.
	426 см 3	6,5% больше	Canon SD 1000, некоторое размытие приводит к шуму точечной сетки.
	408 см 3	2% больше	Nikon D7100, отличный результат DSM, мало шума, разнообразная форма ворса.



Резюме

Эти эксперименты показывают, что при хорошо организованном проекте (с точки зрения точной системы координат, правильно расположенных камер и малошумящих ЦММ) PhotoModeler может точно измерить объем кучи материала. Точность здесь находится в пределах +/- 5% для проектов высокого качества, что очень хорошо, учитывая стандарт, по которому проводилось сравнение. За исключением одного выброса, даже некоторые из более шумных результатов давали объемы в пределах +/- 10% от нашего стандарта.

Как видно из результатов проекта и одного выброса, точность измерения объема может зависеть от проблем проекта, особенно при триангуляции нескольких зашумленных сеток. Чтобы оценить результат, нам нужно посмотреть на шум в сетке (сетках), множественное выравнивание сетки, согласование шкал сравнения, размер цифр точности и значения остаточной ошибки, прежде чем полагаться на измерение объема.

Внимательно изучив статистику, предоставленную PhotoModeler, мы можем быть уверены, что измерение объема PhotoModeler находится в допустимых пределах.

Взгляните на некоторые примеры из реальной геологии, горного дела и геодезии на веб-сайте PhotoModeler.

Поделись, пожалуйста!

• в Фон , Примеры , Съемка/картирование
• |
• 4 ноября 2013 г.

Как измерить кучи грязи

Перейти к содержимому

• Посмотреть увеличенное изображение

Домашние проекты, такие как ремонт канализационной линии или установка новой ирригационной системы, требуют завершения земляных работ. Многих домовладельцев удивляет, сколько грязи после этого процесса остается в виде огромной кучи.

Вместо того, чтобы немедленно вывозить грязь, некоторые подрядчики могут порекомендовать домовладельцам дать ей осесть обратно в землю. Это может заставить их смотреть на кучу грязи во дворе в течение многих месяцев. В связи с этим возникает вопрос: почему куча земли, которую подрядчики выкопали из земли, выглядит больше, чем яма, из которой она появилась?

Понимание процесса оседания грязи

Прежде чем домовладельцы смогут понять, почему у них во дворе образовалась огромная куча грязи и как она в конечном итоге оседает, в первую очередь полезно узнать, из чего состоит грязь. Состав почвы, от самого маленького до самого большого, включает следующее:

• Органические вещества, содержащие мертвые и живые организмы, составляют 5 процентов
• Воздух составляет 25 процентов
• Вода составляет 25 процентов в зависимости от способности почвы удерживать воду и типичного характера осадков для данной местности
• Минералы, такие как глина, песок, ил и камень, составляют 45 процентов состава почвы

Минералы, содержащиеся в почве, могут сильно различаться по размеру. Например, горсть почвы может включать в себя крупные камни вплоть до мельчайших частиц глины размером всего 0,002 миллиметра. Независимо от размера частиц, они содержат воздух и воду между собой. Процесс раскопок явно разрушает почву. Когда это происходит, размеры кармана увеличиваются, чтобы вместить воздух и воду. Сжатие почвы, на которое обычно уходят десятилетия, полностью прекращается в процессе земляных работ.

Как измерить кучу грязи в кубических ярдах

Большинство домовладельцев предпочитают нанимать подрядчика для вывоза грязи после крупного проекта, особенно если они завершили его самостоятельно. Знание того, как рассчитать количество грязи, присутствующей на участке, в кубических ярдах, упрощает планирование расходов на наем транспортной компании или личную доставку грязи на местную свалку. Чтобы рассчитать кубические ярды в куче земли, сначала домовладелец должен вычислить размер конуса по следующей формуле:

• В = 1/3 * π * R² * Н
• V = объем в кубических футах
• π = 3,14159265
• R² = длина B, деленная на 2
• В = Высота

Затем рассчитайте объем центральной призмы, используя следующие шаги:

• 5 * A * B * H
• V = объем в кубических футах
• А = длина А
• B = длина B
• Н = высота

Затем домовладелец должен сложить два результата вместе, чтобы получить значение в кубических футах, и разделить кубические футы на 27, чтобы получить значение в кубических ярдах. Последним шагом является ввод высоты кучи грязи и длины ее основания в футах.

Хотя это может показаться сложным, существует несколько онлайн-калькуляторов, помогающих в процессе измерения кучи грязи.
