Обрешетка под шифер: Шаг за шагом

Шаг за шагом

1. Подготовка обрешетки

Обрешетка — это покрытие из досок или брусков (обрешетин), на которое настилается кровля. Бруски ложатся горизонтально поперек стропил — опор для устройства кровли — с некоторым шагом, в зависимости от конструкции кровли, сечения обрешетин, а также вида и размеров кровельного материала.

Материал* для обрешетки

  • Для обрешетки используются бруски из дерева или досок хвойных пород. Также обрешетка может быть выполнена из необрезной доски толщиной не менее 25 мм.

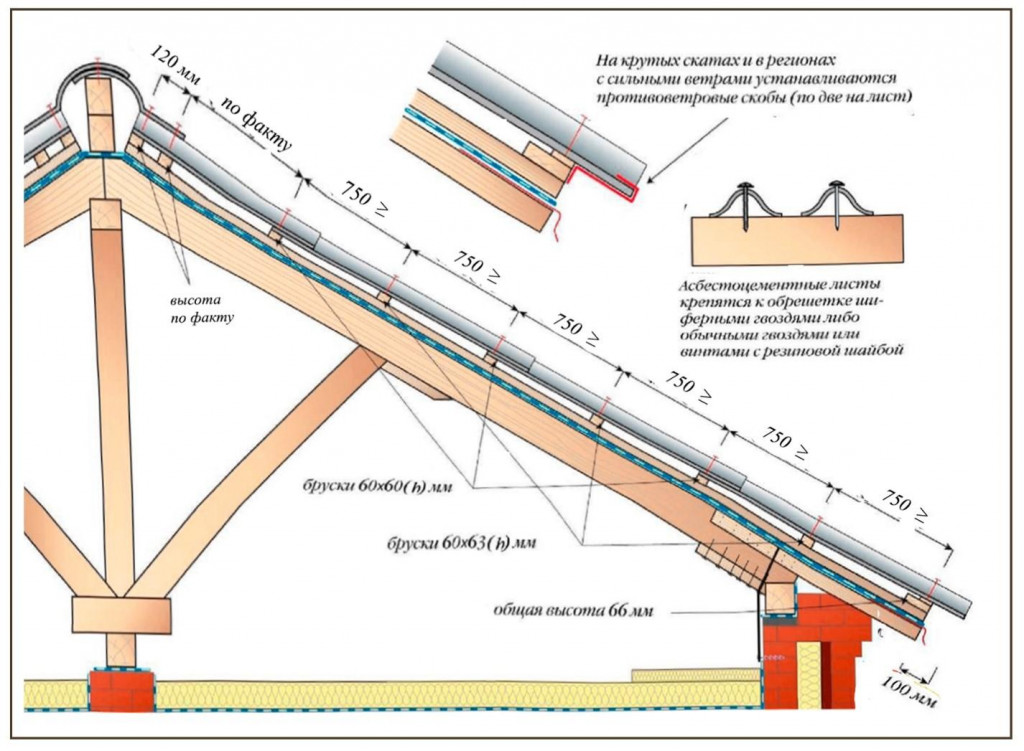

  • Сечение брусков обрешетки 60×60 мм. При этом все нечетные бруски должны иметь высоту 60 мм, четные – 63 мм, а карнизные – 66 мм, что позволяет обеспечить плотную продольную нахлестку
  • Основание под конек крыши устраивают из двух деревянных брусков сечением 70×90 мм и 60×100 мм.
  • Кроме того, бруски следует обработать огне- и биозащитным средством.
  • В том случае, если уклон кровли от 6 до 12 градусов на обрешетку крепят влагозащитный материал.

*(по требованиям СП 64.13330.2011«Деревянные конструкции. Актуализированная редакция СНиП II-25-80»)

Важно! Обрешетку выполняют с таким расчетом, чтобы на нее можно было уложить целое число листов как в продольном, так и в поперечном направлениях.

Кроме того, бруски следует обработать огне- и биозащитным средством.

В том случае, если уклон кровли от 6 до 12 градусов на обрешетку крепят влагозащитный материал.

РЕКОМЕНДАЦИИ К МОНТАЖУ

  1. Бруски раскладывают и крепят от карниза к коньку. Шаг брусков обрешетки не более 750 мм.
  2. При наличии ендовы под нее делают основание из двух досок 60×250 мм, поставленных под углом.
  3. На карнизных участках выполняется сплошная обрешетка из досок шириной до 700 мм.
  4. Волнистые хризотилцементные листы укладываются на обрешетку подвухпролетной схеме — каждый лист должен опираться на три бруска.
  5. Помимо основного крепежа листы на свесах карнизов крепят к обрешетке двумя стальными оцинкованными противоветровыми скобами.
  6. Нижний край кровли должен свисать с карниза на 100 мм (для кровель без водостока) или на 50 мм (при устройстве подвесных желобов).

Скачать полную инструкцию по монтажу шифера
Альбом технических решений АО «ЦНИИПРОМЗДАНИЙ»

2. Укладка шифера

Рекомендации к монтажу
  1. Листы шифера укладываются от карниза к коньку горизонтальными рядами. Направление: справа налево и снизу вверх параллельно карнизу. Листы можно уложить и слева направо, если господствующий ветер дует навстречу листам, уложенным традиционным способом.
  2. Для листов с симметричными кромками нахлестка в поперечном направлении должна выполняться только на перекрываемую волну. Для листов с асимметричными кромками) — на половину волны.
  3. Плотное прилегание листов на кровле можно обеспечить либо смещением листов на одну волну в каждом последующем ряду, либо срезкой примыкающих углов при совмещении продольных кромок.

ВАЖНО! Углы и другие части хризотилцементного листа срезаются только пилой. Отламывать углы шифера вручную

недопустимо!

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ УКЛАДКЕ ШИФЕРА

  • Используйте страховочные тросы и/или веревки, чтобы аккуратно поднять лист шифера на крышу.
  • Если высота строения превышает 6 метров, следует обеспечить ограждение.
  • Если требуется покрыть невысокую постройку, материал могут подавать помощники.
  • При сверлении и резке шиферных листов пользуйтесь респиратором.

Скачать полную инструкцию по монтажу шифера


Альбом технических решений АО «ЦНИИПРОМЗДАНИЙ»

3. Доборные элементы

УСТАНОВКА КОНЬКА КРЫШИ

Покрытие конька и ребер крыши производят коньковыми деталями типа КД-1, УКД-1 (перекрываемой) и КД-2, УКД-2 (перекрывающей). Маркировка, указывающая принадлежность конька, нанесена на его обратной стороне.

Для кровли с уклоном более 45° рекомендуется применять арочную деталь.

КРЕПЛЕНИЕ ШИФЕРА К ОБРЕШЕТКЕ

  • Крепление хризотилцементных листов и деталей производят стальными оцинкованными шурупами с уплотнительными эластичными шайбами (например, из ЭПДМ, паронита, резины). Также допустимо использовать шиферные гвозди 4 × 120 мм.
  • Крепежи устанавливают во 2-ю и 5-ю волны шестиволнового или во 2-ю и 6-ю волны восьмиволнового листов шифера.
  • Противоветровые скобы устанавливают на карнизный (первый) ряд кровли в количестве не меньше 2-х штук на лист шифера.
  • Крепежный элемент забивают или затягивают не до упора, оставляя зазор 3–4 мм для компенсации тепловлажностного расширения хризотилцементного листа.
  • Крепежные элементы устанавливаются через предварительно высверленные отверстия в гребнях волн шифера.
  • Диаметр отверстий должен на 2–3 мм превышать диаметр стержня крепежного элемента для компенсации тепловлажностного расширения листа. Поэтому диаметр сверла дрели должен быть на 2–3 мм больше диаметра стержня крепежного элемента.

ВАЖНО! Пробивка отверстий в листах запрещается! Забивание гвоздей в хризотилцементные листы не через высверленные отверстия снижает их прочностные характеристики более, чем наполовину.

РЕКОМЕНДАЦИИ

  • Шляпки крепежей рекомендуется защитить антикоррозионным покрытием, например лаком, масляной краской, олифой, эпоксидной смолой или применять защитные декоративные колпачки.
  • Уязвимое место кровель из волнистых хризотилцементных листов — зазоры и щели в местах соединения листов. По этой причине зазоры между листами менее 7 мм следует промазывать готовыми герметиками или холодной мастикой.

Скачать полную инструкцию по монтажу шифера
Альбом технических решений АО «ЦНИИПРОМЗДАНИЙ»

как сделать под шиферную кровлю, размеры доски, шаг

Содержание:

Разновидности обрешетки под шифер
Выбираем материал
Размеры
Шаг обрешетки под шиферную кровлю — как сделать правильно

Шиферное кровельное покрытие до сих пор остается довольно популярным среди потребителей. Оно активно применяется для обустройства крыш жилых домов и дачных коттеджей. Данная статья расскажет о том, как сделать обрешетку под шифер и какие материалы для этого потребуются.


Разновидности обрешетки под шифер

Прежде чем выполнять укладку шиферного покрытия, поверх стропильной системы одно или двускатной крыши располагается обрешетка. Она представляет собой надежную основу, к которой будет прикреплен кровельный материал. В первую очередь, обрешетка позволяет распределить нагрузку, создаваемую шифером, по всей поверхности стропильного каркаса. Кроме того, она поддерживает листы шифера, чтобы они не провалились и не деформировались.

По строению различают два вида обрешетки:

  1. Сплошная. Такой вариант используется лишь для низкоуклонных односкатных крыш. При этом применяется влагостойкая фанера или обработанная шиферная доска, которая укладывается вплотную.
  2. Разреженная. В данном случае можно использовать обрезную или необрезную доску. Рейки сечением 25 мм крепятся перпендикулярно стропилам. Шаг обрешетки выбирается исходя из угла наклона скатов и массы кровельного покрытия.


Обратите внимание, что обрешетка под плоский шифер с усиленным профилем, который по размерам превышает обычный тип кровельного материала, делается из досок сечением от 40 мм, либо из реек 50×50 мм. То же самое относится и к усиленному волновому шиферу.

Выбираем материал

От того, насколько надежной и крепкой будет обрешетка под шиферную кровлю, зависит долговечность всей одно- или двускатной крыши. Следовательно, материал для ее изготовления должен быть достаточно качественным.

Древесина для обрешетки должна отвечать следующим параметрам:

  • Бруски и доски должны быть достаточно сухими, поскольку такая древесина меньше поддается деформации и гниению. Допустимый уровень влажности составляет 12 %.
  • Для обустройства кровли под шифер лучше воспользоваться деревом твердых пород. Оптимальными вариантами будут: сосна, ель, лиственница.
  • Антисептическая обработка от паразитов и гниения является обязательным условием при установке обрешетки под шифер на одно- или двускатной крыше.

Стоит отметить, что в помещениях с повышенным риском возгорания все деревянные элементы стропильной системы необходимо обработать антипиреновыми пропитками.

Размеры

Поскольку любой шифер, будь то волновой или плоский, весит достаточно много – более 25 килограмм в одном листе, он неизбежно создает нагрузку на стропила. Чтобы такая нагрузка была распределена более-менее равномерно, необходима надежная опора. Выбор размеров обрешетки под шифер зависит от шага между стропильными ногами, параметров кровельного материала, а также угла наклона крыши.


Общие рекомендации по выбору размеров таковы:

  1. Рейка сечением 50×50 мм или доска толщиной в 25 мм применяются для укладки стандартных листов шифера.
  2. Обрезные доски с толщиной в 40 мм или рейки сечением 70×70 мм применяются для устройства обрешетки под шифер с усиленным профилем, который по длине немного больше, чем стандартный.

Нужно сразу понимать, как правильно класть шифер на крышу. Как правило, укладку асбестоцементных листов производят на разреженную обрешетку с шагом в 50-60 см. Сплошной тип основы целесообразен лишь в регионах с большим количеством снежных осадков, а также на плоских или низкоуклонных крышах.

Шаг обрешетки под шиферную кровлю — как сделать правильно

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Тип обрешетки под шиферное кровельное покрытие выбирается, исходя из ожидаемых нагрузок на кровлю. На величину сечения и расстояние между рейками обрешетки влияет несколько факторов. В частности, при расчетах следует учесть регион строительства, уклон скатов, а также массу и тип материала. Иногда приходится резать шифер под размер ската кровли. В этой ситуации нужно знать, чем пилить шифер проще всего. Обрешетку устанавливают, исходя из размеров обрезанного шифера.


Производители шиферного кровельного покрытия предлагают следующие рекомендации для обустройства обрешетки:

  1. Если используются стандартные листы волнового или плоского шифера, шаг между досками обрешетки должен быть 50-60 см.
  2. Применение листов шифера с усиленным профилем позволяет увеличить расстояние между обрешетинами до 75-80 см.

Стоит отметить, что укладка основы под шифер из досок или брусьев должна выполняться так, чтобы каждый лист кровельного материала опирался как минимум на три точки обрешетки – в центре и по одной с каждого конца. Такой подход позволит избежать возможной деформации и разрушения кровельного материала.
