Обвязка винтовых свай: Обвязка винтовых свай — Блог Бауфундамент

Содержание

Нужна ли обвязка свайно-винтового фундамента?

При возведении зданий и сооружений на песчаных, болотистых, подвижных грунтах в качестве фундамента всё чаще и чаще используются винтовые сваи. Это приводит к уменьшению сроков строительства и снижению бюджета, заложенного на возведение постройки. Дело в том, что установка винтового фундамента не требует трудоемких работ по подготовке котлована и выравниванию грунта на приусадебном участке.

Для чего нужна обвязка?

После установки свай очень часто выполняется их обвязка. Данная процедура позволяет обеспечить максимально равномерное распределение всей нагрузки, которая в ходе эксплуатации сооружения приходится на сваи. Если не сделать обвязку, существует риск усадки фундамента, которая может стать причиной деформации несущей конструкции дома.

Помимо этого, обвязка нужна для решения следующих задач:

  • повышения устойчивости свайного фундамента;
  • эффективной защиты сваи от воздействия грунта;
  • уменьшения риска деформации винтовых свай;
  • повышения запаса прочности винтового фундамента.

Материалы для обвязки винтовых свай

Подбирать материалы, которые потребуются для винтовой обвязки, нужно с учетом типа постройки, сложности рельефа и других не менее важных факторов. В настоящее время для этого применяются металлические профили, деревянные брусья или железобетонный ростверк. Рассмотрим более детально каждый из этих материалов, так как их характеристики напрямую влияют на срок службы дома и его эксплуатационные характеристики.

Металлическая обвязка фундамента

Как правило, к металлической обвязке свай прибегают в нескольких случаях:

  • если винтовой фундамент устанавливается на участке, который имеет достаточно сложный рельеф с большими перепадами по высоте;
  • при установке винтовых свай для многоэтажного строительства крупных и тяжеловесных конструкций, выполненных из традиционного кирпича или бетона;
  • для улучшения устойчивости свайных конструкций, установленной на открытой местности, постоянно подвергающейся воздействию ветровой нагрузки.

Для металлической обвязки сначала нужно очень тщательно выровнять все сваи по высоте. Затем металлические балки обрабатываются антикоррозийной грунтовкой, чтобы повысить их способность к противостоянию агрессивному воздействию со стороны окружающей среды. Только после этого балки соединяются посередине каждой сваи. Если же при обвязке применяется металлический швеллер, то его нужно обрезать под углом в 90° в местах угловых соединений. На последнем этапе балки при помощи сварки крепятся непосредственно к сваям и стыкам отдельных элементов свайного фундамента.

Чаще всего металлическая обвязка устанавливается непосредственно сверху оголовков свай. Но иногда этого бывает недостаточно, поэтому фундамент может быть дополнительно укреплен. Это можно сделать, укрепив основание нижней обвязкой, которая монтируется с внешней стороны винтовых свай. Практика показывает, что это может потребоваться в тех случаях, когда верхняя часть свай располагается на слишком большой высоте над поверхностью грунта.

В этом случае обвязка монтируется в распор между винтовыми сваями по диагонали, способствуя увеличению жесткости конструкции и обеспечению стабильности свай в горизонтальной плоскости.

Железобетонная обвязка винтовых свай

Железобетонной обвязкой пользуются в ситуациях, когда требуется сэкономить финансовые расходы на строительство здания или сооружения. Это связано с тем, что железобетонная рама стоит сейчас значительно дешевле, чем аналогичная конструкция, изготовленная из металлических балок или уголков. При этом не стоит забывать, что процесс укрепления свай при помощи железобетонной рамы занимает значительно больше времени. Он может занять от одного до двух месяцев.

Ключевые этапы создания железобетонной рамы для укрепления основания дома:

  • сначала проводится ввинчивание в грунт лопастных труб;
  • затем из досок создается опалубочная система;
  • на свайные элементы устанавливается деревянная кладка;
  • создается двухконтурный каркас для дополнительного армирования;
  • арматура закрепляется горизонтальными перемычками;
  • каркас помещается в подготовленную опалубку;
  • лопастные трубы надежно привариваются к раме;
  • опалубочная система заливается бетонным раствором.

Важной особенностью процесса является необходимость проведения работ в теплое время года, так как при минусовой температуре бетонная смесь слишком быстро теряет свои полезные и уникальные свойства. Если следовать этому правилу, то при такой обвязке получится прочное и надежное укрепление свай, которое имеет несколько важных преимущества:

  • устойчивость к перепадам температур и влажности;
  • способность выдерживать серьезные нагрузки;
  • долговечность всей конструкции, держащейся на сваях.

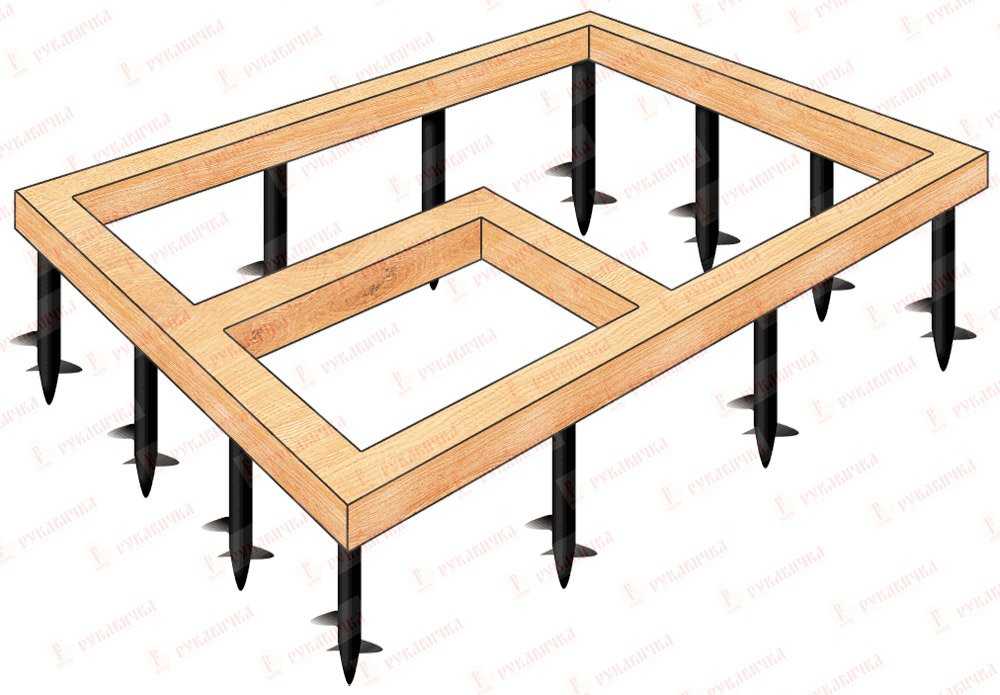

Обвязка фундамента с использованием деревянных конструкций

Обвязка при помощи деревянных конструкций очень часто применяется при устройстве и укреплении фундаментов, которые предназначаются для постройки из стройматериалов, имеющих небольшой вес. Это могут быть хозяйственные постройки, традиционные бани или дома, выполненные по каркасной технологии. Кроме того, этой обвязкой лучше воспользоваться, если финансовые средства на реализацию проекта сильно ограничены.

Выделим основные этапы, которые обязательно потребуются в процесс выполнения деревянной обвязки фундамента:

  • покрытие внешней поверхности древесины специальным составом, значительно повышающим уровень её защиты к воздействию внешних факторов среды;
  • нанесение слоя гидроизоляции, способной в несколько раз увеличить способность деревянных опор не впитывать лишнюю влагу в процессе эксплуатации;
  • выравнивание свайных стержней по одному уровню, а также проведение установки прочных и надежных оголовков на каждую винтовую сваю;
  • создание углублений, расположенных непосредственно на стыках между деревянными бревнами, чтобы обеспечить более плотное соединение всех элементов каркаса;
  • выполнение монтажа деревянной конструкции рамы на винтовых сваях с проведением максимально тщательного уплотнения всех стыков;
  • выравнивание всей конструкции, регулировка углов рамы и закрепление оголовков сваи, отвечающих за неподвижность основание здания или сооружения.

Подводя итоги, можно сказать, что винтовое основание изначально обладает достаточно высоким уровнем запаса прочности. Именно поэтому усиление конструкции проводится только в тех случаях, когда задание или сооружения требуется установить на участке со сложным грунтом и непростым рельефом. Помимо этого, к этой процедуре прибегают, если планируется строительство массивных и тяжеловесных сооружений, которые в ходе эксплуатации будут давать серьезную нагрузку на основание. Выбор материалов необходимо выполнять после того, как будут проведены геологические исследования грунта и будет рассчитана степень нагрузки, приходящаяся на винтовую опору.

Обвязка фундамента на винтовых сваях уголком: как правильно делать

Обвязка винтовых свай уголком — это усиление фундамента диагональными связями. Свайные опоры, заглубленные в почву и соединенные горизонтальной обвязкой, образуют устойчивую конструкцию, которая обеспечивает надежность сооружения на сложных для строительства участках. Однако в некоторых случаях горизонтальный обвязочный пояс из бруса, швеллера или монолитного ростверка не способен обеспечить достаточную надежность, устойчивость и долговечность фундамента. Разберем подробнее, когда обвязка свай действительно необходима.

Особенности обвязки уголком

Фундаменты на винтовых сваях используют для строительства зданий и сооружений как на ровных участках со стабильной почвой, так и на склонах с уклоном до 15 градусов, участках с проблемным грунтом и перепадами по высоте до 1 м. В этом случае на винтовые сваи воздействуют разнонаправленные нагрузки. Это вес самого сооружения, горизонтальное движение пластов почвы, выталкивающие воздействия, которые возникают в результате морозного пучения почвы. Результатом комбинированных нагрузок становится неравномерное распределение веса постройки — здание теряет устойчивость, на стенах появляются трещины.

Диагональные связи придают свайно-винтовому фундаменту пространственную жесткость и дополнительную прочность. Отрезки уголковой стали соединяют со сваями с помощью сварки. Металлическая обрешетка из стального профиля делает основание стабильным, прочным, жестким, что особенно важно, если дом строят на склоне, участке с болотистым или заторфованным грунтом.

Дополнительное усиление требуется и в том случае, когда ростверк поднимают высоко над уровнем почвы. В районах, где велик риск подтоплений из-за сильных дождей или талых вод, высота надземной части фундамента может достигать 0,8-1,0 м. Чтобы исключить расшатывание отдельных свай и всего фундамента в целом, свайные опоры обвязывают стальным уголком. Для строительства массивных зданий из кирпича или бетона на слабых просадочных грунтах в качестве обвязки рекомендуется использовать швеллер, но в большинстве случаев обвязочный пояс из уголка способен обеспечить фундаменту требуемую надежность и устойчивость.

Помимо укрепления свайного основания боковой обвязочный пояс выполняет дополнительные функции. Обвязочный пояс, приваренный по периметру фундамента, служит основой для монтажа фальш цоколя из цокольного сайдинга, профнастила, термопанелей, декоративных композитных панелей «под камень».

Этапы выполнения обвязки

Монтаж бокового обвязочного пояса выполняется в следующем порядке:

  • Рассчитывают количество металлопроката, покупают и доставляют стройматериалы на участок.
  • Обрезают винтовые сваи по нулевому уровню, сверху наваривают оголовки.
  • Отмечают на стволах свай точки стыка с элементами обвязочного пояса.
  • Монтируют горизонтальное усиление по оголовкам в соответствии с проектом.
  • Проверяют совпадение диагоналей и центральных осей, монтируют уголок по наружному контуру.
  • Приваривают промежуточные профили, проверяют нивелиром.
  • Зачищают сварные швы от окалины и заусенцев, покрывают обвязочный пояс резино-битумной мастикой или окрашивают краской на основе эпоксидной смолы.

Подбор уголка

Для усиления основания из винтовых свай используют равнополочный или неравнополочный уголок ГОСТ 8509-93 и ГОСТ 8510-86. Металлопрокат изготавливается с шириной полок от 20х20 мм до 250х250 мм, толщиной от 3,0 до 35,0 мм.

Материалом для изготовления уголка служит легированная сталь конструкционных марок. Балки из конструкционной стали хорошо поддаются резке, свариваются без ограничений. Благодаря ребрам жесткости, угловые профили обладают устойчивостью к нагрузкам на сжатие, растяжение, изгиб.

При выборе уголковой стали учитываются следующие параметры:

  • конструкция фундамента;
  • особенности ландшафта участка застройки;
  • нагрузка на основание;
  • характеристики грунта;
  • диаметр свайных опор.

Как правило, для усиления свайно-винтовых фундаментов используются равнополочный уголок размером от 50х50х4 мм до 75х75х5 мм. Уголковые профили такого размера обеспечивают фундаменту необходимую прочность, надежность, устойчивость.

Как сделать самостоятельно

Монтаж свайной обвязки выполняется поэтапно, в соответствии с планом производства работ. Для сварки инверторным сварочным аппаратом рекомендуется использовать электроды 3 мм. Если нет возможности подключиться к сети выше 3 кВт, то лучше использовать генератор с электродами 2 мм.

Если вы не имеете практических навыков сварочных работ, то к обвязке свайного фундамента лучше привлечь профессионала. Грамотный монтаж обвязочного пояса может выполнить только опытный сварщик, в противном случае сварные соединения получаются хрупкими, что несет опасность как для фундамента, так и для самой постройки.

При выполнении монтажа усиления фундамента на винтовых сваях нужно соблюдать несколько правил:

  • Оголовок просто надевают на свайную опору, как крышку. Приварка оголовка нужна для того, чтобы он не прокручивался при монтаже вертикальной обвязки. Манжету оголовка прихватывают только в 3-4 точках. Приварка по всей окружности сильно ослабляет металл.
  • Уровень обрезки винтовых свай в один уровень и точки приварки элементов бокового усиления фундамента лучше отмечать с помощью нивелира, водяного или лазерного уровня.
  • Между нижним краем уголка и уровнем грунта должно быть не менее 0,1-0,2 м. Если приварить уголок ниже, то из-за сил морозного пучения почва поднимется и порвет сварные соединения.
  • Крепление профиля к телу сваи тоже должно быть правильным. Уголковый профиль нужно приваривать под манжетой оголовка, встык точно между осями свай. Если сваривать металлические уголки внахлест, то такой сварочный шов со временем теряет свою целостность. В результате разрыва обвязочный пояс перестает выполнять свою роль — свая уходит в сторону, фундамент теряет несущую способность.
  • При желании сэкономить на строительстве фундамента для его усиления зачастую используют уголок недостаточной толщины или с маленькой шириной полки. Неправильно сделанная боковая обвязка — деньги на ветер. При воздействии нагрузок тонкий металл сгибается, диагональные связи отрываются от вертикальных опор, что приводит к постепенному расшатыванию свай, потере фундаментом устойчивости.
  • Применение б/у профиля для монтажа перемычек нежелательно, рекомендуется использовать только новый уголок. Металлический профиль, бывший в употреблении, возможно подвергался чрезмерным нагрузкам, которые вызывают образование микротрещин, абразивного износа, искривлений. Визуально, без специальных инструментов, невозможно определить наличие дефектов в структуре металла.
  • Без качественной антикоррозионной защиты уголок из углеродистой стали быстро покрывается ржавчиной. Со временем сталь теряет твердость, износостойкость, разрушается структура металла.

Что такое заглушки винтовых свай | Винтовые сваи кручения

В Калгари мы можем использовать винтовые сваи для самых разных целей.

Все, что остается над уровнем земли при установке винтовой сваи в грунт, — это небольшая часть ствола винтовой сваи. Стержень винтовой сваи представляет собой стальную трубу и не дает возможности соединиться с конструкцией сваи, которую он должен поддерживать. Однако крышка винтовой сваи надевается на эту открытую часть ствола винтовой сваи и служит переходником или соединителем. Это соединение передает нагрузку от поддерживаемой конструкции на винтовую сваю. Существует множество различных стилей оголовков винтовых свай, и они позволяют винтовым сваям соединять и поддерживать множество различных конструкций.

Стандартные наголовники для винтовых свай в сравнении с заказом и изготовлением по индивидуальному заказу

Универсальные наголовники для винтовых свай

Существует несколько типов наголовников для винтовых свай, которые настолько часто используются, что они были приняты в строительной отрасли в качестве универсальных типов. Эти стандартные заглушки винтовых свай часто хранятся на складе и легко доступны у многих разных поставщиков. Это связано с тем, что они используются для решения общих задач, таких как, помимо прочего, деревянные конструкции, бетонные балки, мобильные дома и бетонные плиты.

Наконечники винтовых свай, изготовленные по индивидуальному заказу

Наконечники винтовых свай могут быть изготовлены в соответствии с формой и назначением почти любого структурного применения. Для более специфических применений требуется, чтобы колпачки изготавливались по индивидуальному заказу, чтобы соответствовать этим уникальным конструктивным требованиям. Сопряжение сборного объекта, такого как световой стандарт, или соответствие инженерному проекту — это две ситуации, когда потребуется индивидуальное изготовление.

Какие существуют типы типовых наголовников для винтовых свай?

Стандартная плоская насадка

Наиболее распространенной насадкой для винтовых свай является стандартная плоская насадка. Эти заглушки входят в комплект большинства винтовых свай. Состоящая из плоской стальной пластины с прорезями для крепежа, плоская крышка может поддерживать различные типы конструкций.

Плоские заглушки идеально подходят для соединения с деревянными балками и стойками различных размеров. Часто используется на заднем дворе, в навесах и бетонных плитах. Кроме того, поскольку эти заглушки создают плоскую несущую поверхность, стальные конструкции, такие как мобильные дома, морские канистры и предварительно отформованные лестницы, также могут быть соединены со стандартными плоскими заглушками.

Благодаря очень простому дизайну и плоской поверхности эти заглушки для винтовых свай можно использовать безгранично.

Регулируемые плоские заглушки

В некоторых случаях процесс строительства можно значительно облегчить, если предусмотреть возможность регулировки винтовой сваи по вертикали. Регулируемые плоские крышки — лучший вариант в этом случае. Состоит из плоской пластины, аналогичной стандартной плоской крышке, но с резьбовой частью, которая позволяет изменять высоту крышки. Используется машинная резьба ACME, поэтому колпачки не заедают при регулировке под нагрузкой. Популярный вариант для строительства террас и садовых навесов, поскольку эти заглушки могут сэкономить время во время процесса прокладки и выравнивания.

Плоские заглушки со смещением

Плоские заглушки со смещением почти идентичны стандартным плоским заглушкам, но с одним важным отличием. Колпачки со смещением обеспечивают небольшую горизонтальную регулировку, когда возникают определенные ситуации. Как видно из названия, смещенные заглушки выходят из центральной линии ствола винтовой сваи. Эта смещенная от центра втулка позволяет вращать заглушки на стволе винтовой сваи и изменять горизонтальное положение монтажной поверхности по отношению к местоположению сваи. Иногда требуется небольшая горизонтальная гибкость. Близость к инженерным коммуникациям или другим сооружениям может препятствовать установке винтовой сваи именно там, где требуется некоторая боковая свобода действий.

Заглушки для арматурных стержней

Заглушки для арматурных стержней предназначены для использования в бетонных работах. В частности, заглушки из арматуры используются для передачи нагрузок от бетонных балок на винтовые сваи. Как следует из названия, заглушки из арматуры состоят из двух кусков арматуры 15M, приваренных к пластине заглушки. Выдвигаясь на 6 дюймов вверх, эти заглушки затем привязываются к остальной части арматуры внутри балки уклона. После того, как винтовые сваи установлены под балкой на уклоне, а опора из арматуры связана вместе, затем заливается бетон, чтобы связать всю систему фундамента воедино. Это обеспечивает очень стабильный фундамент, который можно использовать для поддержки стен гаража и других крытых конструкций.

Соединение конструкции с глубоко заглубленным фундаментом

Установка одной только винтовой сваи не создает структурной системы фундамента. Именно передача нагрузок от поддерживаемой конструкции на спираль каждой винтовой сваи в земле обеспечивает несущую опорную систему. Оголовки винтовых свай — это соединение между поддерживаемой конструкцией и стволом сваи, которое затем передает нагрузку на спираль сваи. Все эти компоненты винтовых свай вместе обеспечивают долговечный и стабильный фундамент глубокого грунта с бесконечным конструкционным применением.
