Как обжать RJ45 в кабель Ethernet

Обжим — это обжим соответствующего кабеля, в данном случае кабеля Ethernet. Обычно для этого сначала вставляют клемму в обжимной инструмент.

Клемма должна быть помещена в обжимной цилиндр соответствующего размера. Затем провод вставляется в клемму так, чтобы конец провода находился на одном уровне с выходом клеммы, чтобы максимизировать контакт в поперечном сечении.

Наконец, ручки обжимного инструмента используются для сжатия и изменения формы клеммы до тех пор, пока она не будет приварена к проводу методом холодной сварки.

Электрический обжим представляет собой тип электрического соединения без пайки.

Обжимные соединители часто используются для заделки многожильных проводов. Преимущества обжима по сравнению с пайкой и обмоткой провода:

• Хорошо спроектированный и хорошо выполненный обжим обеспечивает газонепроницаемость, что предотвращает попадание кислорода и влаги на металлы (часто это разные металлы) и вызывание коррозии. .
• Поскольку не используется сплав (как в припое), соединение становится механически прочнее.
• Обжимные соединения можно использовать для кабелей как малого, так и большого сечения, тогда как с накруткой можно использовать только провода малого сечения.

1. Подходящий тип среды передачи, т. е. многожильные кабели UTP
2. Разъемы RJ45
3. Кабельный нож/комбинированный кабельный нож/обжим инструмент
4. Кабельный тестер (мультиметр)

1. Выберите правильный тип кабеля, в данном случае мы используем многожильный UTP. Отрежьте кусок кабеля подходящей длины.

2. Снимите оболочку кабеля не менее чем на ¾ дюйма (2 см), чтобы обнажить внутренние пары. Для зачистки вставьте кабель в секцию зачистки инструмента и крепко сожмите его. Затем вращайте обжимной инструмент вокруг кабеля плавным и равномерным движением, чтобы создать чистый срез. Держите инструмент зажатым и потяните к концу провода, чтобы удалить оболочку.

• Секция зачистки представляет собой круглое отверстие рядом с ручкой инструмента.

• Оболочка должна сниматься чисто, оставляя провода открытыми. Раскрутите кабели и выпрямите их.

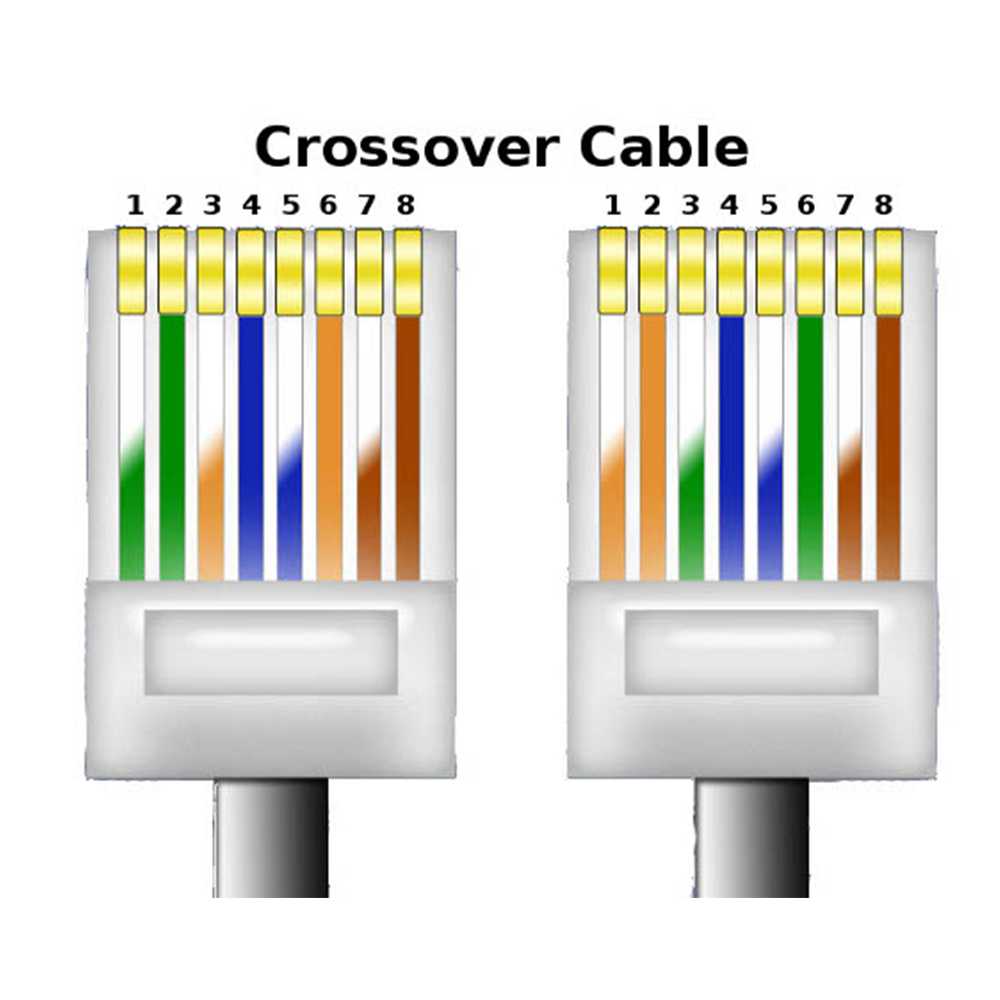

3. Используя электрическую схему, расположите цветные провода в правильном порядке. Всего проводов 8, которые нужно расположить в правильной последовательности.

4. Держите провода большим и указательным пальцами, чтобы держать их в порядке. Обрежьте концы внутренних проводов так, чтобы они были одинаковой длины и достаточной длины, чтобы достать до конца разъема RJ 45 с перемычкой, расположенной над оболочкой кабеля. Разрежьте провода ровной линией ¹ ⁄ ₂ дюймов (13 мм) от обшивки.

5. Убедитесь, что разъем расположен так, что уровень пружины находится внизу. (Крюк вниз). Вставьте провода в разъем до упора — медная жила должна быть видна с конца разъема.

6. Проверьте (подтвердите), что провода находятся в правильном порядке. Все концы медных проводов должны светиться на конце разъема RJ45.

7. Вставьте разъем RJ45 в обжимной инструмент и сожмите ручки. Сожмите сильно и не беспокойтесь о поломке разъема RJ45.

8. Убедитесь, что кабели проколоты и перемычка находится над оболочкой кабеля.

9. Повторите упражнение для другого конца кабеля.

10. Протестируйте кабель с помощью мультиметра. Таким образом, вы сможете определить все перекрещенные провода или те, которые не имеют контакта. Вы также можете проверить, подключившись к устройству, которое хотите использовать. Если это работает, вы следовали процедурам, как указано. Если это не сработает, вы можете попробовать еще раз, но на этот раз будьте осторожны.

Вот как вы обжимаете разъем RJ45 в кабель Ethernet. Помните, чем больше вы практикуетесь, тем легче становится.

Как обжать сетевые патч-кабели Cat5/Cat6 (разъемы RJ45)

Как скомпоновать Ethernet-кабели CAT5e или CAT6 с нуля и подключить с помощью разъемов RJ45.

В тех случаях, когда стандартного патч-корда недостаточно, знание того, как заделывать сетевые кабели с помощью штекера RJ45, является полезным навыком.

Чтобы начать делать собственные кабели Ethernet, вам понадобится…

• https://geni.us/Cat6 — барабан кабеля Ethernet — вероятно, Cat5e, Cat6 или, возможно, даже Cat6a, это будет зависеть от вашего варианта использования, но мы не будем вдаваться в различия в этом видео
• https://geni.us/RJ45Plugs — вилки RJ45 — и опционально чехлы для снятия натяжения, которые помогают предотвратить защелкивание маленького зажимного рычага
• https://geni.us/RJ45Crimper — инструмент для обжима RJ45
• https: //geni.us/Snips — Пара щипцов
• https://geni. us/WireStrippers — Некоторые инструменты для зачистки проводов
• https://geni.us/NetworkCableTester — Кабельный тестер — необходим для проверки кабеля и все 8 подключений верны и работают, прежде чем вы начнете использовать их в настройке сети.

Приведенные выше ссылки являются аффилированными, что означает, что мы можем получать небольшую комиссию без каких-либо дополнительных затрат для вас.

Итак, возьмите кусачки и отрежьте столько кабеля, сколько вам нужно для прокладки кабеля, над которым вы работаете, обязательно оставляя достаточное количество лишнего, отчасти потому, что несколько сантиметров будут обрезаны с обоих концов, и , потому что всегда лучше иметь немного лишнего, чем понять, что кабель слишком короткий! Некоторые инструменты для обжима также включают кусачки и стриппер, хотя я предпочитаю использовать свои собственные отдельные кусачки и стрипперы, но решать вам.

Если вы собираетесь надевать сапоги для снятия напряжения, наденьте их сейчас, прежде чем приступить к надеванию конца.

Сетевой кабель состоит из 4 витых пар, всего 8 проводов. Кабель Cat6 обычно также имеет свободную пластиковую жилу, проходящую по центру, чтобы уменьшить перекрестные помехи между этими 4 витыми парами. Каждая пара имеет цветовую маркировку: одна из пар однотонная, а другая — дань уважения американскому рок-дуэту из Детройта.

Снимите наружную оболочку примерно на 3 см, стараясь не повредить внутренние проводники. Отрежьте пластиковый разделитель перекрестных помех и нить рипкорда, которые проходят внутри кабеля. Затем раскрутите все 4 пары проводов, крепко зажмите каждый провод между большим и указательным пальцами и пройдитесь, чтобы выпрямить их все, насколько это возможно.

Вы можете использовать кусок куртки, который вы только что сняли, чтобы помочь раскрутить пары, если хотите, сдвинув его вниз между ними вот так. Многие люди предпочитают делать это таким образом, так как это немного легче для ваших пальцев!

Теперь пришло время расположить 8 проводов в правильном порядке, чтобы мы могли подать их в вилку.

Итак, это оранжевый и белый, сплошной оранжевый, зеленый и белый, сплошной синий, синий и белый, сплошной зеленый, коричневый и белый, сплошной коричневый.

Если вы добавляете кабели в существующую установку или заменяете неисправный конец, убедитесь, что вы используете тот стандарт, который уже используется в этом месте, чтобы упростить работу для себя и других инженеров, которые могут работать там позже. ты.

Итак, расставьте их в правильном порядке и снова проведите пальцами, чтобы еще больше выпрямить их, чтобы они сидели правильно и в правильном положении. На этом этапе я считаю полезным взять кусачки и аккуратно зажать кабели — но пока не обрезать их — и связать концы прямо друг с другом и дважды проверить, что цвета все еще в правильном порядке.

Затем возьмите вилку RJ45 и поднесите ее к концу кабеля, совместив конец внешней оболочки с точкой, где она будет находиться внутри вилки. Ключевым моментом здесь является то, что мы хотим, чтобы все 8 проводов внутри вилки были достаточно длинными, чтобы дотянуться до самого конца, но не настолько длинными, чтобы внешняя оболочка не была надежно зажата, когда мы обжимаем ее через мгновение.

Затем сдвиньте ножницы по проводам, держа их вместе и в правильном порядке, и остановитесь на одном уровне с самым кончиком штекера RJ45. Опустите вилку на мгновение и крепко держите провода между большим и указательным пальцами, отрезая лишнее, чтобы они оставались вместе и в правильном порядке.

Затем, соблюдая осторожность, чтобы они не высвободились, вставьте их вверх и в штекер так, чтобы конец зажима был обращен от вас. Убедитесь, что вы протолкнули его полностью к штифтам на конце и так, чтобы внешняя оболочка была полностью внутри, готовая к захвату при обжиме.

Визуально осмотрите цвета, чтобы убедиться, что они все еще в правильном порядке, а затем используйте обжимной инструмент, чтобы закончить работу. Это делает две вещи: он соединяет все 8 проводов с медными штырями на конце и сгибает захват, чтобы надежно удерживать весь кабель внутри вилки.

Затем вы можете надеть чехол для снятия натяжения вверх и поверх зажима, и это первый конец! Повторите точно такой же процесс с тем же порядком проводки для другого конца, а затем обязательно проверьте кабель с помощью кабельного тестера, подобного этому.

При этом проверяются все 8 проводов по отдельности — он сообщит вам, что 8 соединений в порядке на обоих концах, а также что они подключены правильно на обоих концах в правильном порядке — или, по крайней мере, в одинаковом порядке на обоих концах. Он делает это, отправляя импульс по каждому проводу по очереди, от ведущего устройства к удаленному.
