На сегодняшний день однотрубные системы отопления являются наиболее популярными и востребованными, именно они чаще всего применяются при организации теплоснабжения частных домов. Эта высокоэффективная и надёжная система, представляющая собой замкнутый контур, с одной магистралью, она является достаточно экономичной.

Есть полностью автономные системы (однотрубная система отопления с естественной циркуляцией ленинградка) и комплексные конструкции с различными датчиками, насосами и принудительной циркуляцией.

Суть такой системы заключается в непрерывной циркуляции теплопереносящей жидкости, перемещаясь по закрытой системе, от источника тепла к элементам отопления жидкость отдает свое тепло, тем самым здание обогревается.

Теплоносителем может быть вода, пар, антифриз или воздух, однако, чаще всего используется однотрубная система отопления частного дома теплоносителем в которой является вода. Большинство систем проектируется с учетом основных физических законов, системы проектируются с учетом законов конвекции и гравитации, а также теплорасширяющих свойств воды. Неважно, какой тип отопления вы выберите, будет ли это однотрубная и двухтрубная система отопления при проектировании в первую очередь будут учтены именно законы физики.

Принцип перемещения теплоносителя следующий, нагреваясь в источнике тепла (котел) вода начинает расширяться, что создает определенное давление. Сама вода становиться более легкой, холодная вода является более плотной и подталкивает подогретую воду наверх. Под действием этих сил (давление, конвекция, гравитация) начинается циркуляция, горячая вода поступает в радиаторы, где теплоноситель охлаждается. В результате остывшая жидкость поступает обратно к источнику тепла, и процесс циркуляции осуществляется по новому кругу, это и есть простейшая система отопления однотрубная.

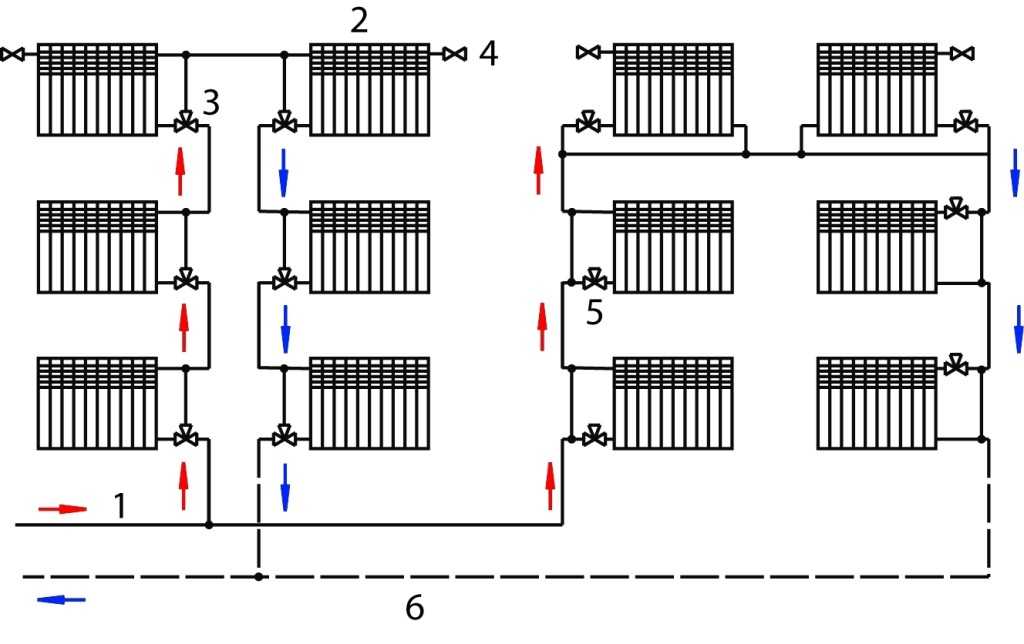

Так устраивается вертикальная однотрубная система отопления, наиболее эффективная для зданий различной этажности. Сама система и схема подключения радиаторов отопления при однотрубной системе будет выглядеть как на Рис.1.

Учитывается и тот факт, что при нагревании теплоносителя (воды) ее объем значительно увеличивается, а созданное гидравлическое давление способно разрушить всю систему. Для того чтобы давление не “разорвало” трубы нужно предусмотреть такое устройство как расширительный бак, он компенсирует уровень.

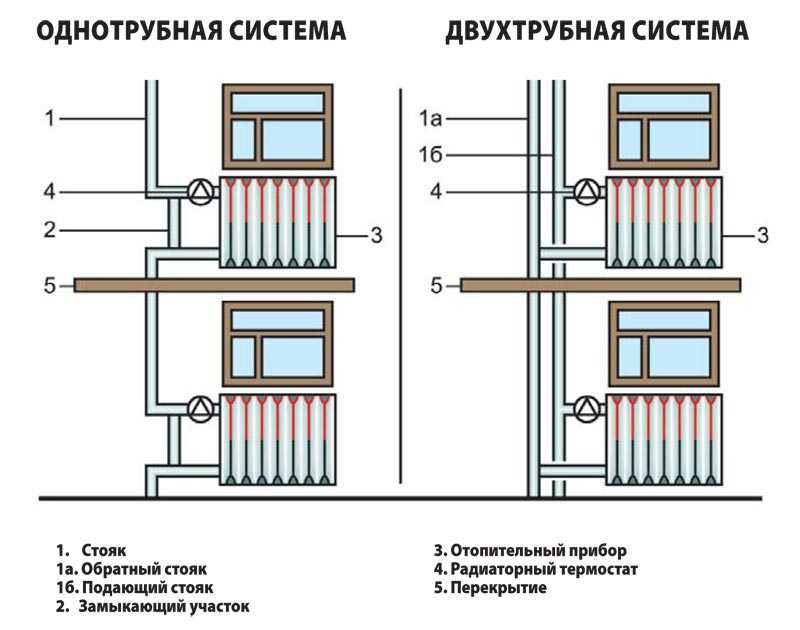

Кроме однотрубной довольно часто применяется и двухтрубная система отопления (на Рис. 2 показана именно она), несмотря на похожие принципы работы и конструкцию данные системы имеют ряд характерных отличий. Принцип работы у данных систем похожий, однако, способ присоединения радиаторов к магистрали иной.

Если однотрубная система представляет собой замкнутую кольцевую систему, все элементы присоединяются последовательно от котла, через расширительный бак, радиаторы и обратно к источнику тепла. В то время как у двухтрубной системы жидкость двигается сразу по двум замкнутым контурам. Одна работает на подачу подогретой жидкости к батареям, 2-ая отводит остывшую воду от батарей и подает ее обратно в котел.

Двухтрубная и однотрубная система отопления похожи, но первая стоит дороже, так как для ее устройства понадобиться больше труб, сантехнической арматуры и так далее. Однако, такая система позволяет индивидуально осуществлять регулировку подаваемого от радиаторов тепла, при этом сами батареи вне зависимости от этажа и расстояния имеют одинаковую температуру. Однотрубная система менее дорогая, так как используется только один контур, она проста в монтаже. Если задаться вопросом какая система отопления эффективнее однотрубная или двухтрубная, то ответ будет следующим.

Двухтрубная система очень эффективно обогревает здания большой площади, однако в домах с общей жилой площадью менее 150 м.кв. целесообразнее использовать однотрубную систему, она будет стоить намного дешевле, при этом будет такой же эффективной. Однотрубные и двухтрубные системы отопления сегодня самые популярные и востребованные.

Однотрубная система отопления с принудительной циркуляцией (с использованием насосов) или гравитационного типа, как и любая другая система, имеет ряд достоинств и недостатков, к преимуществам относятся:

• Эта система позволяет очень хорошо сэкономить на материалах (требе, фитингах, арматуре и так далее). Схема подключения радиатора отопления (однотрубная система) элементарна.
• Система проста в проектировании и монтаже.
• Это гидродинамически устойчивая система.
• Она имеет эстетически приятный вид.

К важнейшим недостаткам такой системы относятся:

• Она производи большие теплопотери.
• Повышенное гидродинамическое сопротивление.
• Взаимозависимость работы каждого элемента.
• Очень сложно устранять возможные ошибки, допущенные в проектировании и в расчетах устройств отопления.
• Они требуют сложного гидравлического и теплового расчета.

Это основные достоинства и недостатки данной системы.

Что важно учитывать при разработке схемы?

Для того чтобы ваша система отопления была достаточно эффективной в самом начале необходимо составить грамотную схему и сделать ряд вычислений. Рассчитать мощность системы с учетом:

• Мощности источника тепла.
• Площади и объема помещений.
• Наличия утеплителя.
• Количества радиаторов.
• Возможных источников потери тепла и вашей климатической зоны.

Определите мощность требуемого оборудования, рассчитайте минимальный объем воды в системе. Не забудьте, подключение радиатора отопления к однотрубной системе производится последовательно, трубы укладываются с уклоном 2%.

Какие бывают виды однотрубных систем

Есть два основных вида однотрубных систем: горизонтальная однотрубная система отопления и вертикальная. Однотрубная система отопления с нижней разводкой представлена на Рис.3 (однотрубная система отопления с верхней разводкой схема была представлена на Рис.2).

Рис.3 Однотрубная система отопления с нижней разводкой схема (горизонтальная однотрубная система отопления схема).

Кроме схемы монтажа системы классифицируются по методу подключения (тупиковые, попутные) и способу циркуляции, на самотечные и принудительные.

Особенности монтажа однотрубной системы

Как утверждает Андрей Курышев, отопление двухэтажного дома (однотрубная система) будет эффективным, только если была грамотно просчитана и запроектирована схема. Не менее важен и правильный монтаж, горизонтальная однотрубная система отопления с нижней разводкой позволяет значительно упростить трудоемкость работ и прилично сэкономить на материалах, но если дом имеет площадь более 150 кв. м. мощности однотрубной системы будет недостаточно. Даже в том случае если схема однотрубной системы отопления с нижней разводкой достаточно проста, есть некоторые особенности монтажа, без учета которых можно значительно снизить эффективность работы системы отопления:

• Работы надо начинать от источника тепла (печь, котел).
• Необходимо заранее провести разметку.
• Контур необходимо сделать с уклоном в 2%.
• При необходимости нужно сделать вертикальный стояк к расширительному бачку и разгонный коллектор
• Не забудьте установить воздухоотводчики.
• Проведите контрольное испытание.

Эти советы позволят вам произвести быстрый и грамотный монтаж.

Срок службы тепловых насосов Waterkotte и Danfoss 25 лет. Подробнее

Дополнительная информация, консультации, цены

Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — заполните форму справа, или позвоните.

Отдел геотермального оборудования

Однотрубная система отопления частного дома своими руками

Содержание

1. Что представляет собой однотрубная система отопления и чем отличается от двухтрубной
2. Виды однотрубных систем отопления
3. Циркуляция теплоносителя в системе
4. Преимущества и недостатки однотрубной системы
5. Однотрубная система отопления частного дома – проектирование
6. Устройство и элементы однотрубной системы отопления
7. Рекомендации по выбору радиаторов для системы
8. Последовательность работ при монтаже однотрубной системы отопления своими руками
9. Способы подключения радиаторов при однотрубной системе отопления
10. Отзывы об однотрубной системе отопления

Существует несколько видов систем отопления в частном доме. При строительстве или капитальном ремонте, необходим своевременный монтаж отопления. Об одной простой и понятной обычному человеку системе, и способах ее монтажа своими руками, расскажет данная статья.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.



Виды однотрубных систем отопления

• Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
• Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
• Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
• Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

• Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
• Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.



• Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
• Экономичность материалов (примерно 30–50% трубы).
• Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.
• Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
• При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
• При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.

Однотрубная система отопления частного дома – проектирование

Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:

• Следует тщательно вымерять уклоны труб, так как это одно из самых важных условий для нормальной работы всей системы. При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
• Определить подходящее место котла, расширительного бачка (его устанавливают в самой верхней точке), заборных и сливных кранов. Также следует рассчитать количество кранов, отводов, тройников и так далее.
• Схема должна быть составлена таким образом, чтобы трубы шли в обход дверей (или лежали ниже или вровень с косяком), при использовании стояков, рассчитать их в обход окон.
• Рекомендуется использовать трубы следующих размеров: при принудительной циркуляции от 25 мм в диаметре, а при естественной не менее 32 мм. Подключение обогревателей можно производить 10–15 мм и 15–20 мм в диаметре соответственно.
• Стоит определить необходимую мощность котла, так как при малой мощности дома будет холодно, а при большой будет душно и невыгодно по расходу топлива. Обычно, мощность определяется из расчета 100 Вт на 1м² при условии хорошо утепленного помещения, и не слишком сурового климата.
• При использовании печей на твердом топливе рекомендуется использовать металлические трубы и обязательно подача с котла на протяжении от 3 до 5 метров должна быть собрана из металлической трубы.
• Также следует наметить место под дымоотвод и расширительный бак.
• Следует подсчитать необходимое количество расходных материалов (трубы, отводы, тройники и регулировочные краны).

Устройство и элементы однотрубной системы отопления

Хотя устройство самое простое, но и тут есть незаменимые элементы:

1. Котел. Самая важная часть всей системы, его следует выбирать необходимой мощности и подходящей модификации. Бывают котлы твердотопливные, на жидком топливе, газовые и электрические. Современные котлы часто бывают гибридными и работают на нескольких видах топлива.
2. После котла монтируется так называемый разгонный коллектор, участок трубы, который должен подняться на высоту как минимум 1.5 метра над уровнем верхней точки любой батареи, и дальше спускаться на подключение к батареям.
3. В верхней точке разгонного коллектора подключается один из двух устройств:
   • Расширительный бак (при системе открытого типа). Он должен иметь отверстие (крышку) в верхней части, для свободного доступа воздуха, а также наливной патрубок в своем дне и отвод для защиты от перелива в верхней своей части. Рабочий объем бака должен быть не менее 10–15% от общего объема отопительной системы.
   • Группа безопасности (при системе закрытого типа). Это набор, собранный на одной коробке небольшого размера, который включает в себя предохранительный клапан, рассчитанный на максимальное давление в системе, автоматический воздухоотводчик для удаления воздуха из системы и манометр, для лучшего контроля за давлением.
4. Далее, подключается контур радиаторов. Сама конструкция контура бывает двух видов:
   • Обычная прямая – это схема при которой горячая труба входит в батарею и выходит из нее с другого конца и опять входит в следующий радиатор в качестве горячей. Это приводит к тому, что нагрев всех батарей крайне неравномерный.
   • «Ленинградка» или «ленинградская» – это усовершенствованная схема контура, при которой нагрев более равномерный. Достигается этот эффект при помощи применения нескольких запорных арматур (по три крана на каждую батарею), байпаса (перемычки) между входом и выходом радиатора. При этом регулировать придется, возможно, каждый из кранов. Один кран устанавливается на входе в обогреватель, второй на выходе из батареи, а третий на байпасе, для регулировки его пропускной способности.

Рекомендации по выбору радиаторов для системы

• Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
• Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
• Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
• Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
• Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Последовательность работ при монтаже однотрубной системы отопления своими руками

1. Подготовить место для котла. Печь необходимо ставить на специально залитый под нее фундамент, отделать близкорасположенные стены и потолок огнеупорными материалами. Котел при естественной циркуляции нужно ставить таким образом, чтобы вывод обратки котла был самой низкой точкой всей системы отопления, да и при принудительной это также желательно. Поэтому часто под котел делается специальное углубление.
2. Провести монтаж дымохода и уличной трубы. При этом не забыв соблюсти все правила пожарной безопасности.
3. Устанавливаем радиаторы отопления, при этом стоит знать, что все батареи на одном этаже, должны быть на одном уровне.
4. Монтируем весь контур отопления начиная с подачи котла и по кругу, к его обратке.
5. Возле котла на холодной трубе устанавливаем при необходимости насос и расширительный бак закрытого типа. Желательно, при установке насоса подключать его таким образом, чтобы его можно было отключить, при его поломке и снять, а отопление могло продолжить работу с помощью естественной циркуляции. Для этого нужно его включить в схему, как батарею при «ленинградке».
6. После завершения всего монтажа обязательно необходимо провести опрессовку воздухом, для поиска течей и устраняют все ошибки.
7. Производиться запуск системы, первая топка и ее настройка.

Способы подключения радиаторов при однотрубной системе отопления

Существует несколько вариантов, которые имеют свои плюсы и минусы:

• Боковое подключение. Вариант, при котором вход и выход подключается с одной стороны батареи. При этом радиатор плохо прогревается по всей длине, начало может быть слишком горячим, а конец, при большом количестве колен, уже прохладным.
• Нижнее подключение. Такой способ применяется в основном для создания наибольших эстетических качеств. При этом прогревание радиатора также не совсем равномерно, при недостаточной циркуляции, верх батареи может не прогреваться до нужной температуры.
• Диагональное подключение. Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.

Отзывы об однотрубной системе отопления

В своем дачном домике сделал однотрубную систему отопления, самую-самую простую, всем доволен, так как себя она оправдывает, теперь топлю не улицу через выхлопную трубу, а саму комнату с кухонькой.

Оценка:

Владимир

Мой выбор пал на «ленинградку», так как у меня одноэтажный большой дом, семья, трое детей. Вместе с мужем старательно выводили все трубы с нужным отклонением, сделали расширительный бак на чердаке, циркуляция оказалась вполне достаточной, даже без применения насоса.

Оценка:

Ирина

При строительстве коттеджа, много денег ушло на возведение дома, поэтому при отделке и обустройстве пришлось экономить на всем. В итоге сделал «ленинградку» и понадеявшись на естественную циркуляцию, попал впросак, верхний этаж прогревался хорошо, первый хуже, а подвал совсем плохо, пришлось поставить хороший насос, теперь все в порядке. И дешево и сердито! ))

Оценка:

Эдуард

Сколько себя помню, мой отец, всегда делал всем однотрубную систему, он человек был знающий толк в этом деле…

Оценка:

Петр

Видимо, от жадности, использовал маленький диаметр труб и целую зиму жил в холоде, даже включенным в схему насосом, летом переделал, поставил трубы с диаметром 32 мм, теперь даже при отключениях электричества, в доме тепло.

Оценка:

Кирилл

Подводя итоги можно с уверенностью сказать, что однотрубная система, является оптимальным вариантом отопления для не очень больших домов, одно или двухэтажных зданий. Значимым является правильный монтаж труб, с необходимым уклоном и диаметром.

Тепла и уюта вашему дому!
