Размер окна в котельной

При строительстве частного дома или коттеджа немало внимания уделяют обустройству помещения для котельной. Для организации отопительной системы используются разные виды котлов, но большим спросом пользуется газовое оборудование. Существенное значение при обустройстве отопления имеет размер окна в котельной. Монтаж этого элемента конструкции проходит по правилам, регламентированным в нормативных актах.

Соблюдение нормативов при сооружении бойлерной обеспечивает безопасную эксплуатацию отопительной системы. Поэтому нужно тщательно изучить все нюансы и тонкости монтажа таких сооружений.

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

• на чердачном или мансардном этаже;
• в подвальном помещении;
• на кухне.

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
7. Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

• СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
• своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Высота потолков и объём помещения

Высота потолков топочного помещения должна быть не менее 2.5 метров. Но если мощность котла меньше 60 киловатт, то допустимая высота потолка может составлять 2 метра.

Ещё одно требование предъявляется к объёму помещения. На один газовый котёл мощностью до 30 кВт должно приходиться не менее 7.5 кубометров помещения; оборудование мощностью 30–60 кВт требуют 13.5 м3; котлы мощностью 60–200 кВт устанавливаются в топочных, объёмом не менее 15 м3.

Другими словами: если в котельной высота потолка 2.5 метра, то площадь для установки оборудования мощностью свыше 60 кВт должна составлять не менее 6 квадратных метров. То есть 2*3 метра и с высотой потолка 2.5 метра.

Вентиляция

Топочная обязана оборудоваться вентиляцией! Вентиляционный канал, должен выходить непосредственно на улицу и не сообщаться с другими помещениями. И также необходимо организовать приток воздуха в котельную: установить в стене приточный клапан или поставить жалюзийную решётку на входной двери.

Приток воздуха в топочные помещения должен быть трёхкратным. Это означает, что воздушные массы в помещении за один час должны смениться три раза. Например, в котельной объёмом 15 м3 воздухообмен должен составлять 45 кубометров в час.

Если приток воздуха будет недостаточным, это станет причиной плохого сгорания газа. При этом остаточные продукты горения начнут скапливаться в помещении. Это не только повысит взрывоопасность, но и поспособствует накоплению в котельной опасных веществ, например, меркаптана. Этим веществом дезодорируют газ и оно крайне опасно в больших дозировках.

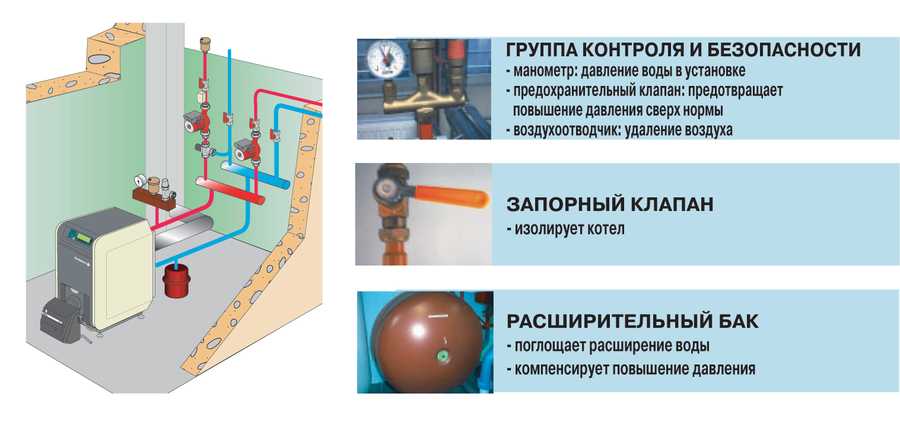

Дополнительные коммуникации

Проводка в котельной должна быть закрытого типа

Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:

• Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
• Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
• Все выключатели устанавливаются со стороны улицы.

Вентиляцию нельзя соединять с дымоходом. В противном случае продукты сгорания будут попадать в дом.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

• возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
• наличие свободного пространства площадью 1 кв.
  м. перед устройством;
• обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
• обустройство дымоходом, расположенным выше кровли;
• утепление дымоходного канала теплоизоляционным материалом;
• наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

Внимание! Запрещается монтаж газовых устройств в жилых комнатах, в том числе в коридоре и санузле. Разрешается обустройства прибора на кухне при наличии систем вентиляции или вытяжки.

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Техобслуживание приборов и коммуникаций проводится не реже 1 раза в год.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2022 году:

• СП 62.13330.2011 Газораспределительные системы. (Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.815)
• СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 567)
• СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
• Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

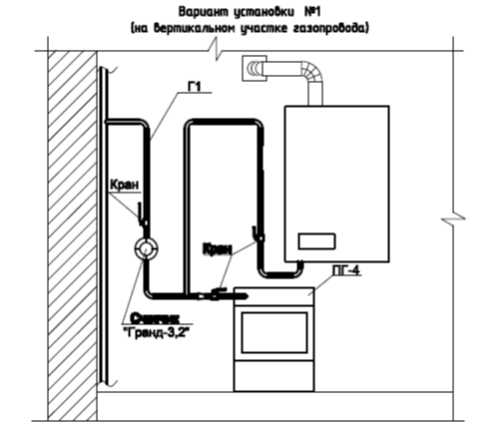

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62. 13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

•  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
• По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
• По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Окно в газовой котельной. Требования СНиП

Размер окна в газовой котельной СНиП

Согласно действующим сегодня СНиПам, а также Инструкции по размещению агрегатов для отопления и горячего водоснабжения Минстроя России, при размещении агрегатов мощностью до 150 кВт в отдельном помещении, расположенном в жилом здании, помещение должно отвечать ряду требований. В том числе, окно в газовой котельной должно быть определенного размера.

Высота от пола до потолка в котельной должна быть не менее 250 см. Если газовый котел предполагается установить на некотором возвышении, то высота потолка считается от верхней точки возвышения. Котельная должна иметь дверь. На входы в смежные помещения двери должны быть также установлены.

Объем газовой котельной должен составлять не менее 15 кубических метров. Если в котельной устанавливается и газовая колонка для горячего водоснабжения, объем котельной по нормам СНиП не увеличивается.

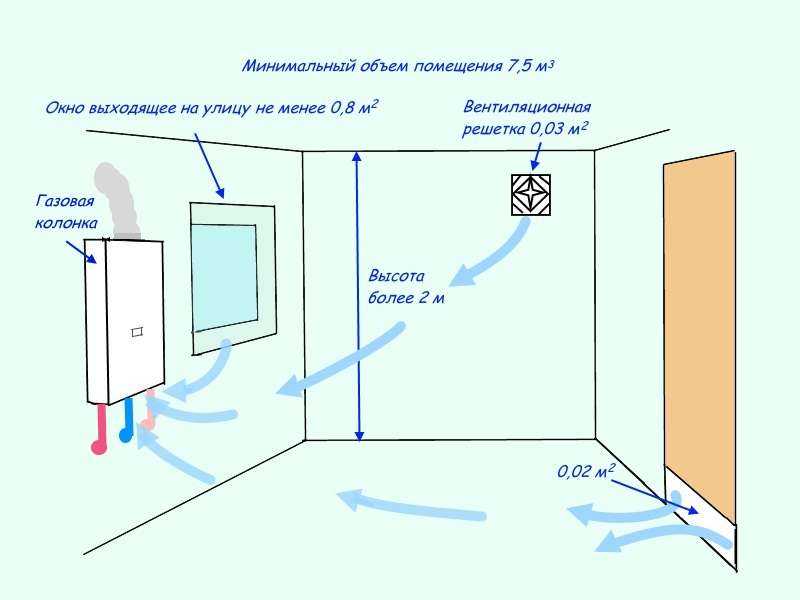

Площадь окна в газовой котельной СНиП

В котельной должно быть установлено окно или несколько окон на улицу с общей площадью остекления не менее 0,5 квадратного метра. Если объем газовой котельной больше, то площадь окна по нормам должна быть больше — на каждый дополнительный куб объема необходимо площадь окна в газовой котельной увеличивать не менее чем на 0,03 квадратных метра. Необходима форточка в котельной для проветривания в случае утечек.

В котельной должен быть организован приток воздуха с улицы, через отверстие не менее 150 х 200 миллиметров. Или под дверью в котельной должна быть щель снизу от пола не менее 20 миллиметров.

СНиП на окно в газовой котельной

Помещение отделяют от смежных помещений стенами или перегородками с пределом огнестойкости 0,75 часа, а предел распространения огня должен быть равен нулю. Естественное освещение устанавливается из расчета площади остекления окна в газовой котельной.

При размещении тепло генераторов в цокольном или подвальном этаже необходим выход непосредственно на улицу. Допускается второй выход в подсобное помещение, при этом дверь должна быть противопожарной, и шириной полотна не менее 800 миллиметров.

На практике эти требования не всегда соблюдаются. Инспекторы на некоторые отклонения при приёмке могут закрыть глаза. Достаточно жестко только смотрят на объем котельной, размер окна в газовой котельной, наличие дверей и вытяжки. Но проектируют газовые котельные всегда, ссылаясь на нормы СНиП.

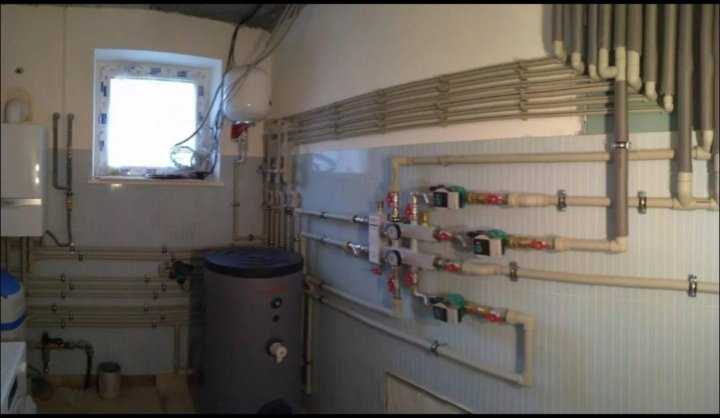

Площадь котельной и остекления

Поскольку проектирование пристройки возлагается на частное лицо, необходимо ознакомиться с технической документацией.

Хоть котёл не занимает много места и установка дополнительного оборудования не предусматривается, площадь помещения не может составлять 2-3 квадратных метра.

Минимальные размеры котельной частного дома
Согласно СП 402.1325800.2018, высота помещения должна составлять не менее 2,5 метров. Суммарный объём воздуха в ней должен быть от 15 кубов, а значит площадь – минимум 6 квадратов. Параметры помещения рассчитывались для среднего класса оборудования мощностью до 150 кВт.

Обычно частный сектор использует такие модели котлов.

Помещение может иметь смежную дверь с жилым либо эксплуатироваться как отдельная пристройка со входом только с улицы. Независимо от наличия смежной двери выход на улицу должен быть в любом котельном помещении. Двери для таких комнат следует использовать из негорючих материалов, шириной минимум 80 см.

Со стороны улицы можно установить дверь со стеклом, тогда в котельной станет светлее

Размер окна для котельной в частном доме также регламентируется строительными правилами.

Достаточно проёма в 0,5 м2. Но эта цифра рассчитывалась для стандартных 15 кубов воздуха в комнате. Если размер котельной больше, то на каждый м3 необходимо добавлять по 0,03 м2 площади окна.

Такие требования прописаны не только в своде правил по обслуживанию газового оборудования. Это норма естественной освещённости даже в жилых комнатах.

Если в котельной монтируют электрический водонагревательный бак, увеличение площади или объёма помещения не нужно. Важно только правильно расположить газовое оборудование, соблюдая требования пожарной безопасности.

Таблицы со стандартными габаритами

Как правило, при обустройстве котельной, проектировщик стремится заложить типовые оконные конструкции, габариты которых не превышают нормируемых значений. Все наиболее часто используемые габариты светопрозрачных элементов в помещениях котельных разных категорий приводятся далее.

Для частного дома

Для частного дома существует три типа котельных, предназначенных для размещения водогрейных агрегатов, работающих от разных типов топлива:

• Встроенные котельные с дублирующей входной группой с улицы, либо из смежных помещений жилого дома.
• Пристроенные котельные – доступ обеспечивается только со стороны улицы.
• Отдельно стоящие инженерные сооружения.

Типовые габариты оконных блоков в рассматриваемых помещениях приводятся в следующей таблице:

Маркировкаэлементаостекления	Площадь полаинженерногосооружения, м,2	Объёмэксплуатируемогопространства, м3	Высотаокна, мм	Ширинаокна, мм	Высотапроёма, мм	Ширинапроёма, мм
ОР	6	15,0	670	670	710	710
ОР	9	22,5	820	820	860	860
ОР	12	30. 0	970	970	1010	1010
ОР	15	37.5	1070	1070	1110	1110
ОР	20	50.0	2 x 670	1170	1110	2 x 710
ОР	25	62.5	2 x 820	1170	1110	2 x 860
ОР	30	75.0	2 x 770	1470	1510	2 x 910

Для газовых инженерных сооружений нормируемая площадь светопрозрачной конструкции должна составлять не менее 0,03 м2 на каждый 1 м3 эксплуатируемого пространства, предназначенного для размещения оборудования. При несоблюдении данных требований, эксплуатирующие службы от газового треста не имеют права установить счётчик и принять инженерную сеть на баланс, что не позволит собственнику объекта запустить систему отопления в доме.

Для коммунальной

Для коммунальной блочной конструкции, которая, как правило, возводится и оборудуется, согласно типовым проектным решениям, габариты оконных блоков, приводятся в таблице:

Размерный рядмодульнойконструкции, мм	Количествоблок модулей	Количествоокон	Ширинаокон, мм	Высотаокон, мм	Ширинапроёмов, мм	Высотапроёмов, мм
3000 x 6000 x 3500	1	1	1370	1370	1410	1410
5000 x 10000 x 3500	1	1	2370	1770	2410	1810
5500 x 10000 x 3500	2	2	2 x 1370	1770	2 x 1410	1810
5500 x 11000 x 3500	2	2	2 x 1370	1770	2 x 1410	1810
6000 x 11000 x 3500	3	2	2 x 1570	1770	2 x 1610	1810
10000 x 11000 x 4300	4	3	3 x 1370	1770	3 x 1410	1810
13200 x 9000 x 4300	4	3	3 x 1570	1770	3 x 1610	1810

Если застройщик или коммунальные службы города принимают решение об устройстве полносборного сооружения, оконные блоки требуемого габарита устанавливаются в нём заранее.

При необходимости строительства котельной, согласно индивидуальному проекту, следует принимать размеры светопрозрачных элементов из приведённой выше таблицы.

Нестандартные

Далеко не каждая котельная, оборудованная в стеснённых условиях, позволяет обустроить оконные блоки с типовыми размерами. Кроме того, если сооружение возводится в составе микрорайона, его архитектурный облик должен соответствовать общей застройке. В связи с этим, проектировщики нередко прибегают к устройству оконных конструкций со следующими габаритами:

• При блокированных инженерных сооружениях, количество окон может дублироваться, либо проёмы объединяются в ленточное остекление с длиной до 4200 мм.
• При возведении двухуровневых инженерных сооружений в стеснённых условиях, габариты окон для каждого машинного зала могут быть занижены до 670 – 970 х 670 х 1170 мм.
• При установке нестандартного оборудования, при высоте котельной 4300 мм, допускается устраивать двойные окна по высоте – с габаритом до 2970 мм. При использовании более протяжённых светопрозрачных конструкций, требуются усиливающие фахверки.
• При необходимости включения здание блочного здания в общий архитектурный облик микрорайона, проектировщики предусматривают стандартное расположение элементов остекления, которое может повторять внешний вид первых этажей основных жилых зданий. В таких случаях, габариты оконных блоков назначаются, согласно архитектурному проекту.
• Следует учесть, что, при произвольном размещении окон на фасаде котельной, минимальный габарит простенка должен составлять не менее 1200 мм.

Учитывая, что к помещению инженерного сооружения рассматриваемой категории не предъявляется таких жёстких требований по обеспечению энергоэффективности, как к жилым зданиям, оконные конструкции для них стоят значительно дешевле и не требуют дорогостоящих многокамерных профилей.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

Легкосбрасываемые ограждающие конструкции

Хороший вариант остекления котельной – легкосбрасываемые конструкции (ЛСК). При взрыве они быстро разрушаются, образуя отверстие для сброса избыточного давления.

Такие конструкции позволили снизить количество разрушений в результате взрыва газового оборудования. Площадь такого окна в котельной частного дома не будет отличаться от обычного.

Легкосбрасываемая конструкция внешне и по теплоизоляционным свойствам не отличается от обычного окна

Использование армированного стекла не даёт такого результата и часто становится причиной для передачи кинетической энергии от взрыва на помещения в частном доме.

Установив обычное пластиковое окно в котельной частного дома, нельзя быть уверенным в безопасности эксплуатации, потому использование ПВХ-конструкций запрещено.

В качестве ЛСК принято использовать поликарбонат, триплекс или сталинит. Требования 2020 года привели к использованию новых материалов, а листовое стекло постепенно уходит в прошлое.

Можно поставить стеклопакеты, но это потребует установки лекгосбрасываемой конструкции окна.

Какие варианты предусматривает ГОСТ

В нормативных документах прописаны два варианта замены стекла на специальные окна с особой конструкцией.

1. Первый предусматривает установку особого стеклопакета с поворотным элементом. Особенность такой конструкции – лёгкость отворота рамы даже при минимальном избыточном давлении. Окно должно раскрыться полностью наружу при взрыве и снизить давление в котельной.
2. Второй вариант включает в себя установку рамы со смещаемым элементом. При взрыве окно должно полностью откинуться наружу, предоставив выход избыточному давлению. Створки могут открываться горизонтально или вертикально.В такие конструкции устанавливают защитные механизмы, которые легко разрушаются при возникновении повышенного давления.

Все ЛСК проходят государственную сертификацию и получают маркировку.

Так, ЛСКОС может дополнятся буквой Ж, свидетельствующей о разрешении применения в жилых помещениях. П или С будут обозначать конструктивные особенности створки и механизма открытия окна.

Сертифицированная продукция должна быть с маркировкой ГОСТа, используемого при производстве изделия.

Легкосбрасываемые панели для строительства пристройки

Для возведения пристройки можно использовать бетон и камень, но более простой вариант – ЛСП технологии. Они подходят для пристроек и отдельно стоящих котельных. Их преимуществ в скорости строительства и безопасности эксплуатации оборудования.

Газовая котельная из ЛСП

Такой вариант обеспечивает 100% сброс избыточного давления в окружающую среду. Взрыв может привести к появлению множества осколков от бетона или кирпича, а панели просто раскроются.

При проектировании следует учитывать температурный диапазон срабатывания ЛСК (от 30 до 45 градусов).

Такие технологии позволяют не думать над тем, каким должны быть размеры окна в котельной частного дома, ведь при должном подходе котёл можно разместить подальше от жилища. А используя их в качестве пристройки, можно запросто перенаправить силу взрыва в сторону улицы.

ЛСП дорогие. Но безопасность эксплуатации газового котла того стоит.

Удобнее всего возводить комбинированную постройку с использованием легкосбрасываемых панелей и традиционных материалов. Так можно полностью обезопасить себя и своё имущество от воздействия взрывной волны.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

1. КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
2. Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
3. Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб. Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Видео описание

В этом видео пользователь делится своим опытом по устройству котельной с газовым отопительным котлом:

Источники

• https://okna-dom.net/razmer-okna-v-kotelnoy/
• https://zen.yandex.ru/media/forumhouse/dlia-chego-v-gazovoi-kotelnoi-obiazatelno-nujno-okno-trebovaniia-k-ustanovke-oborudovaniia-601fc4fc86f4e22208940d82
• https://StrojDvor.ru/otoplenie/ploschad-ostekleniya-v-kotelnoy-s-gazovym-kotlom/
• https://buildingclub. ru/trebovaniya-k-gazovoj-kotelnoj-v-chast/
• https://progazosnabgenie.ru/gazifikatsiya-chastnyh-domov/trebovaniya-k-oknam-v-gazovoj-kotelnoj.html
• https://Proekt-sam.ru/proektsistem/okno-v-kotelnoj-chastnogo-doma.html
• https://stroim-domik.org/stroitelstvo/okna/razmery/v-kotelnoj
• https://sovet-ingenera.com/otoplenie/kotelnaya/okno-dlya-gazovoy-kotelnoy-chastnogo-doma.html
• https://kak-sdelano.ru/otoplenie/razmer-okna-v-kotelnoj-chastnogo-doma
• https://m-strana.ru/articles/razmer-okna-v-kotelnoy/

обязательно ли, требованиям к размерам по СНИП, нормативы расчета площади окна в газовой котельной, фото

К тому помещению в частном доме, где установлен котел, предъявляются определенные требования по нормативам СНиП. Касается это, в том числе и окон. В котельной загородного жилого дома наличие остекления является обязательным.

Содержание

1. Зачем нужно окно в котельной частного дома
2. Для чего нужно
3. Размер и характеристики окон в котельных
4. Размер: почему окно в котельной должно быть достаточно большим
5. Нужна ли форточка
6. Нормативы и правила при расчете площади окна
7. Площадь остекления котельной
8. Что такое легкосбрасываемая ограждающая конструкция
9. Технические характеристики легкосбрасываемых окон
10. Что можно ставить вместо легкосбрасываемых окон
11. Какими могут быть окна в котельной по конфигурации
12. Материал рамы и остекление
13. Алюминий
14. Пластик и дерево
15. Поликарбонатные окна
16. Таблица со стандартными габаритами для частного дома
17. Таблица площади по размерам помещения
18. Видео: размеры и виды окон в котельной
19. Фото нестандартных окон в котельной

Зачем нужно окно в котельной частного дома

Согласно нормативам, отопительные агрегаты мощностью до 60 кВт в частных домах могут устанавливаться на кухнях или в прихожих, если позволяет объем помещения и высота потолков. Более мощные котлы разрешается монтировать только в отдельных котельных. Окно в том помещении, где располагается котел, в любом случае должно быть обязательно.

Для чего нужно

Окно в котельной или на кухне с отопительным агрегатом выполняет сразу несколько важных функций.

1. Предохраняет здание от разрушения в случае взрыва котла. В котельных полагается устанавливать не обычные окна, а особой конструкции — легкосбрасывамые. Такие окна имеют особую конструкцию и маркируются, согласно ГОСТам. При взрыве конструкции этого типа легко вылетают на улицу. Вслед за ними наружу уходит и взрывная волна. В результате конструкции самого здания не испытывают сильного давления и не разрушаются. Могут устанавливаться в котельных и обычные окна, но только одностекольные.
2. Выполняет осветительную функцию. В случае пожара при отключении света в освещенной через окно котельной будет легче ориентироваться.

Интересно! Газовый генератор. На что обратить вимание при выборе?

Размер и характеристики окон в котельных

К окну, предусмотренному в том помещении, где располагается котел, СНиП предъявляются определенные требования.

Размер: почему окно в котельной должно быть достаточно большим

Окно в котельной частного дома не должно быть слишком маленьким. При его недостаточной площади полностью при взрыве взрывная волна уйти в проем не сможет. В результате дом все же может быть разрушен. СНиП предусматривают минимальные площади окон, в зависимости от размеров котельной.

Нужна ли форточка

Согласно нормативам, окно в котельной должно быть оборудовано форточкой. Однако по правилам, котельными считаются только те помещения, в которых установлены отопительные агрегаты мощностью от 360 кВт.

В частных домах обычно используется намного менее мощное нагревательное оборудование. Поэтому, по факту, помещения с котлами в жилых загородных зданиях являются не котельными, а теплогенераторными. Наличие же форточки или фрамуги в окне теплогенераторной необязательно.

Интересно! Как выбрать современный котел для автономного отопления

Инспектора газовой и пожарной службы при отсутствии форточки разрешение на установку котла в помещении дадут. Но никто не запрещает владельцу дома по собственной инициативе установить в котельной окно именно с форточкой. Ведь это позволит оперативно проветривать помещение в случае утечки газа.

Нормативы и правила при расчете площади окна

При расчете площади остекления в котельной принимаются во внимание два фактора:

• объем котельной;
• толщина стекол в окне.

Подсчет полагается вести именно стекла за вычетом рамы.

Площадь остекления котельной

Согласно нормативам СНиП, объем котельной в частном доме не должен быть меньше 15 м³. Минимальной площадью остекления для такого помещения являются 0. 5 м². При этом в котельной может обустраиваться как одно большое окно, так и несколько маленьких. Лишь бы общая площадь не была меньше минимального показателя.

Для больших по размеру котельных на каждый кубический метр должно предусматриваться 0.03 м² остекления. В зависимости от толщины стекла в котельной, также предусмотрены минимальные нормативы по площади:

• 3 мм — 0.8 м²;
• 4 мм — 1 м²;
• 5 мм — 1.5 м².

Что такое легкосбрасываемая ограждающая конструкция

Легкосбрасываемая конструкция отличается тем, что крепится к другим элементам здания не слишком прочно. В случае серьезной механической нагрузки она легко отрывается и разрушается. К таким конструкциям могут относиться и современные специальные стеклопакеты.

Легкосбрасываемые окна устанавливаются в котельных для безопасности проживающих в доме людей. Благодаря им, здания при взрыве остаются целыми, а значит, у проживающих в доме значительно увеличивается шанс на спасение.

Считается, что, отчасти благодаря старым окнам, в СССР не было случаев разрушения многоэтажек из-за взрыва газа. Взрывная волна просто выбивала рассохшиеся деревянные рамы в квартирах и уходила на улицу.

Технические характеристики легкосбрасываемых окон

В конструкциях этого типа устанавливаются обычные стекла и стандартные рамы. Такое окно может иметь одну или несколько камер.

Легкосбрасываемыми такие стеклопакеты являются потому, что в их конструкции предусматриваются особые крепления. При увеличении давления в помещении из-за взрыва происходит сбрасывание всего окна целиком, благодаря разрушению этих креплений. Площадь остекления при использовании таких окон от толщины стекол никак не зависит. Расчет производится, согласно размерам котельной.

Что можно ставить вместо легкосбрасываемых окон

Легкосбрасываемое окно особой конструкции, имеющее необходимую маркировку, приобрести для котельной получается не всегда. Вместо такой конструкции в теплогенераторной допускается устанавливать обычные окна. Однако по нормативам это должен быть не стеклопакет. В котельных разрешается монтировать исключительно обычные окна с одним стеклом. Также инспектор газовой службы и сотрудник пожарной службы могут разрешить установку и других конструкций, если те относятся к легкосбрасываемым.

Евгений, инженер

Иногда в котельных допускается устанавливать и обычные стеклопакеты с любым количеством камер. Но возможно это только в том случае, если в помещении имеется другая легкосбрасываемая конструкция — крыша из профнастила и пр..

Какими могут быть окна в котельной по конфигурации

Устанавливать в котельной по нормам допускается окна легкосбрасываемые или в одно стекло любой конфигурации. Конструкция может быть одностворчатой, двухстворчатой, откидной и пр. Можно устанавливать котлы на кухнях или в котельных с окнами с переплетом — перекладинами крест-накрест. Ведь при подсчете площади остекления окна котельной площадь рамы или переплета вообще не учитывается.

Материал рамы и остекление

Некоторые требования существуют и в отношении материала рамы окна в котельной и самих стекол. В таких помещениях разрешается устанавливать окна с рамами из:

• алюминия;
• ПВХ;
• дерева.

При этом запрещены оконные конструкции:

• армированные;
• поликарбонатные;
• любые другие, изготовленные из трудноразрушимых материалов.

Алюминий

Окна с такими рамами разрешены к установке в котельных постольку, поскольку алюминий — материал легкий и не лишком прочный. При взрыве он не способен удержать окно и стекло в нем на месте.

Пластик и дерево

То же самое касается и пластика с деревом. Взрывная волна легко разрушит окна с такими рамами и вытолкнет их наружу.

Поликарбонатные окна

Окна из поликарбоната запрещены к установке в котельных постольку, поскольку являются очень прочными. По крепости поликарбонат превосходит стекло в 200 раз.

Таблица со стандартными габаритами для частного дома

Нужную площадь окна в котельной частного дома легко рассчитать самостоятельно. Если теплогенераторная, к примеру, имеет размеры по ширине, длине и высоте 4х3х3 м, ее объем составит 36 м³. Нужна площадь остекления в этом случае будет равна 36х0.03=1.08 м²

Таблица площади по размерам помещения

Еще проще взять данные по нужной площади остекления из таблицы.

Площадь теплогенераторной, м2	Площадь остекления, м2 / размер стандартных окон с учетом рамы, мм
до 10	0.9 / 1500 х 600
12	1.2 / 1500 х 900
14	1.35 / 1200 х 1200
16	1.6 / 1500 х 1200

Видео: размеры и виды окон в котельной

Нормативы в плане площади остекления и видов окон в котельной соблюдать следует обязательно. В противном случае пожарная и газовые службы не дадут разрешения на установку котла в помещении.

Фото нестандартных окон в котельной

Конфигурация окон в котельной может быть любой. То же самое касается и их расположения. Находиться окна в газовой теплогенераторной могут в стене, потолке или в приямке, если котел установлен в подвале. Главное, чтобы окно выходило именно на улицу. Нельзя, чтобы за оконной конструкцией находилось еще какое-то помещение — пристройка, веранда коридор и пр. Иначе конструкции здания все равно испытают давление при взрыве и могут быть разрушены.

Обустраивать окно в котельной загородного дома по нормативам положено обязательно. Такое остекление должно иметь площадь, соответствующую размерам теплогенераторной. Конфигурацию окно при этом может иметь любую. Но оно обязательно должно быть одностекольным или легкосбрасывающимся.

Читайте далее:

Окно для газовой котельной частного дома: нормы остекления котельной

Согласитесь, никто не хочет страдать от взрыва газа. Это правильно? Однако никто этого не гарантирует. Так, за последние два десятилетия многие наши соотечественники лишились имущества, здоровья и жизни во время подобных происшествий. Но можно избежать неприятностей. Для этого вам потребуется правильно обустроить окно для газовой котельной частного дома, обязательно соблюдать нормы и правила, прописанные в законодательных актах.

Только строгое соблюдение требований к заданному элементу конструкции, изложенных в методических документах, поможет сделать эксплуатацию газового оборудования более безопасной. Почему так, расскажем дальше.

Содержание статьи:

• Законодательство об окнах в котельных
  • Какими должны быть окна?
  • Зона остекления котельной
  • Что такое легкосъемное ограждение?
  • Аналоги листового стекла
  • Технические характеристики ЛСК
• Зачем нужны легкие в уходе конструкции?
• Выводы и полезное видео по теме

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где расположены газовые котлы регламентирует СП 402. 1325800.2018, вступивший в силу с 06.06.2019.

Но нормы этого документа лишь гласят, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные реквизиты изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.

Форма окна в комнате с газовым котлом может быть любой. Главное, чтобы она соответствовала установленной площади. А также, вы не должны забывать предусмотреть окно или любой другой способ проветривания

, поэтому должны быть соблюдены нормы, изложенные в этих двух подзаконных актах.

Какими должны быть окна?

В СП 402.1325800.2018 сказано, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

При этом данный элемент конструкции котельной должен быть оборудован:

• окно;
• любое другое устройство, подходящее для вентиляции котельной.

То есть указанные конструктивные особенности окна говорят о том, что оно рассматривается не только как источник естественного света. И как важный элемент системы.

Также рекомендуем ознакомиться с общими правилами обустройства газовых котельных. Подробнее — см.

Площадь остекления котельной

В пункте 5.10 вышеуказанного Свода правил сказано, что площадь остекления должна быть не менее 0,03 м² на каждый кубический метр объема помещения, в котором они будут установлены.

Это нормативное значение для зданий, относящихся к группе В пожаровзрывоопасности.

В соответствующих СНиПах указана минимальная площадь окна в помещении с газовым котлом. Но, на самом деле, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного сброса избыточного давления

Причем следует обратить внимание на то, что вышеуказанная площадь должна занимать окно целиком, а именно стекло. Которая, к тому же, должна быть легкосъемной ограждающей конструкцией, иначе котельную не допустят к эксплуатации.

Что такое легкосъемный корпус?

Это конструктивные элементы здания, которые должны легко взрываться при взрыве газа и образовывать отверстия для эффективного и быстрого сброса избыточного давления. В качестве легко отклоняемых ограждающих конструкций принято использовать остекление котельных.

Следует помнить, что армированное стекло в силу своих прочностных характеристик не сможет разбиться при необходимых нагрузках. В результате эффективное избыточное давление не будет обеспечено. Поэтому их использование в котельных категорически запрещено.

То же самое относится к таким материалам, как:

• поликарбонат;
• триплекс;
• сталинит.

То есть, по сути, до недавнего времени к легко стираемым конструкциям относилось только обычное листовое стекло. Но с лета 2019 года появились и другие варианты.

Аналоги листовому стеклу

Если указанный материал в конкретном случае не является оптимальным решением, то предпочтение можно отдать окнам со стеклопакетами.

На изображении показан дизайн окна быстрого сброса. К тому же рядовой пользователь не всегда раскроет его возможности. Да в этом нет необходимости, так как разница с обычным продуктом проявится только в критической ситуации

Но есть ограничения. Так, обычное листовое стекло допускается заменять на стеклопакеты, изготовленные по требованиям, установленным ГОСТ Р 56288-2014 для жилых зданий. Любые другие продукты запрещены.

В указанном ГОСТе также указано, что обычное стекло можно заменить окнами с:

• поворотный элемент, представляющий собой легкоспускной клапан, который при взрыве газа под действием даже незначительного избыточного давления открывается наружу и поворачивается вокруг оси своих шарниров, предназначенных для крепления;
• подвижный элемент, представляющий собой оконную раму со стеклопакетом или сам стеклопакет, который при взрыве газа при воздействии незначительного избыточного давления разрушается и выпадает.

Кроме того, поворотная створка бывает горизонтальной и вертикальной, что увеличивает функциональность легко переустанавливаемых окон.

Важной их особенностью является также обязательное наличие специальных предохранительно-запорных устройств, неразрушаемых креплений, защелок.

При воздействии избыточного давления они должны свободно освобождать перемещаемый или вращающийся элемент конструкции.

Этот снимок сделан в 1999 году после взрыва в столичной гостинице «Интурист». На переднем плане хорошо видны легко стираемые конструкции и отверстие, которое они выпустили для сброса давления, что минимизировало последствия. Качество фото не самое лучшее, но тем не менее это не мешает ему быть одним из немногих реальных подтверждений эффективности легко сбрасываемых конструкций.

Согласно требованиям вышеуказанного ГОСТа профиля, все легкосбрасываемые окна должны быть промаркированы специальными буквами.

А именно, на их конструктивных элементах должны присутствовать следующие шифры:

• ЛКОС , указывающие на то, что это легкосъемная оконная конструкция со стеклопакетом;
• буква Ф с указанием того, что окно предназначено для жилых домов;
• буква Р или С с указанием типа открывания сливного отверстия — поворотное/смещенное.

Кроме того, на окнах с легкоразборной конструкцией должен быть указан номер нормативного документа, на основании требований которого они изготовлены.

Например, полное обозначение может иметь следующий вид: ЛСКОС Ф П ГОСТ Р 56288-2012 . Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно нормам, изложенным в соответствующем ГОСТе, запорные устройства легковозводимых окон должны обеспечивать сброс или поворот створки при достижении избыточного давления 0,7 кПа.

При этом для окон со смещаемым конструктивным элементом срабатыванием считается изменение положения створки на 90°.

Если котельная представляет собой отдельно стоящее здание или пристройку к дому, то ее конструкция может быть полностью или частично выполнена из легкосъемных сэндвич-панелей

расположен, важен не только размер окна, но и то, как оно освободит проем для сброса давления.

Надежность работы должна быть обеспечена в широком диапазоне температур (-30. ..45°С).

В остальном легко сбрасываемые структуры — это обычные окна. Которые способны эффективно противостоять теплопередаче и относятся к классу звукоизоляции D или выше.

Зачем нужны легкие в уходе конструкции?

В РФ остро стоит вопрос взрывов газа. Так вот, каждый год в стране происходят десятки подобных происшествий. Наиболее громким является январь 2008 года, когда произошло 10 взрывов, жертвами которых стали десятки россиян.

А причина усугубляется дешевыми, но очень прочными современными окнами, выдерживающими кратковременные значительные избыточные нагрузки. В результате значительно увеличивается давление на конструкцию здания. И часто не выдерживает горизонтальных нагрузок, так как те же стены на это не рассчитаны. В результате здания складываются просто как карточные домики.

Следует помнить, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешение на постройку

Есть 2 способа борьбы с таким негативным явлением, к которым относятся:

• усиление конструкции зданий;
• использование легко стираемых рисунков.

И, поскольку первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало применение ЛСК.

Которые давно присутствуют на российском рынке, но их высокая стоимость не способствовала популярности. Чему и решило «поспособствовать» правительство, сделавшее обязательным в ряде случаев использование легко моющихся конструкций.

А о требованиях пожарной безопасности к устройству газовых котельных читайте в другом нашем .

Выводы и полезное видео по теме

В приложенном ниже видеоматериале специалист рассказывает о том, какой формы может быть легкосъемная конструкция в котельной:

Нормы остекления существующего газового котла должны быть соблюдены с. Так как это повышает, и значительно, безопасность в доме. Ведь вовремя сброшенное избыточное давление может спасти жизнь, а их имущество от уничтожения.

Ниже, под статьей, вы можете задать вопросы, дополнить наш материал ценной информацией или поделиться собственным опытом обустройства окон в котельной. Расскажите, с какими сложностями вам пришлось столкнуться при установке котельной в частном доме и как вам удалось с ними справиться.

Что такое котельная?

Что такое котельная? | Дом и офис Котельные

grandriver/ iStock/Getty Images Plus via Getty Images

Котельная – это помещение в доме, где находится котел, печь, ОВК или другое механическое оборудование.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Котельная, обычно расположенная в подвале, представляет собой место, где находится механическое оборудование, связанное с производством горячей воды и контролем климата в вашем доме. В большинстве муниципалитетов действуют строгие строительные нормы и правила для котельных. Узнайте больше о том, что такое котельная, что она содержит и что нужно делать, чтобы обеспечить безопасность котельной.

Что в котельной?

Ну и котел. В некоторых домах есть бойлер для подачи горячей воды для отопления, горячей питьевой воды или того и другого. Как правило, это старые дома с радиаторами для отопления, а не с системой принудительной вентиляции.

Реже в домах может быть паровой котел для обогрева дома. В системе лучистого отопления котел нагревает воду до температуры кипения, а затем направляет ее по подсоединенным трубопроводам к радиаторам, откуда она излучается в помещения, согревая их. Это закрытая система, и вода в ней не пригодна для употребления человеком.

При закрытой котельной системе необходимо второе оборудование для снабжения дома горячей питьевой водой. Если не установлена ​​безбаковая система, вам понадобится стандартный бытовой водонагреватель, который делит место в котельной с бойлером.

В открытой системе бойлер подает воду к радиаторам, а также нагревает воду, когда кто-то включает горячий кран на раковине или включает душ в доме. Затем вода проходит из котла по трубам и выходит через кран. В отличие от водонагревателей, бойлеры не хранят горячую воду.

Где находится котельная?

Котельная может быть в любом месте на территории, если она соответствует коду. Наиболее распространенным местом является подвал, но вы также можете найти дома с котельными на крыше. Где бы они ни находились, котельные всегда должны быть на внешней стене, чтобы обеспечить дымоходы, вентиляционные отверстия или воздухозаборники.

Каковы требования кодекса для котельных?

Строительные нормы и правила для котлов различаются в зависимости от местоположения, поэтому важно проверить местные правила, чтобы убедиться, что котельная им соответствует. Часто несоответствие выявляет местный специалист по котлам, которого вы наймете для замены старого котла. В этом случае стоимость установки вашего котла может возрасти, если вы будете работать с подрядчиком, чтобы привести котельную в соответствие с нормами.

Общие нормы для котельных включают:

• Двери котельной должны открываться наружу, быть самозакрывающимися и иметь хорошую огнестойкость.

• Потолки и стены котельной не должны иметь окон или щелей и должны быть ограждены.

• Если котельная на самом деле представляет собой просто подвал, в котором также находится котел, вам необходимо покрыть котел огнестойким материалом на 8 футов вокруг.

• Там, где требуется вентиляция свежего воздуха, воздух должен поступать непосредственно снаружи

• Если у вас есть газовый котел с потребляемой мощностью менее 2 миллионов британских тепловых единиц в час, вам понадобится заглушка на дымоход.

• Котлы должны устанавливаться на бетонные блоки, бетонный пол или кирпичи.

• Трубопроводы горячей воды для отопления и бытового использования требуют изоляции

• Запорные клапаны на всех трубах нужно поставить выключатель у лестницы

Это всего лишь несколько общих требований строительных норм и правил для бытовых котельных. Если вы планируете установить новый котел или выполняете проект реконструкции котельной, очень важно, чтобы вы понимали местные правила и обсуждали это с ближайшим к вам сантехником, чтобы вы могли убедиться, что ваш дом не только соответствует требованиям.
