Опалубка монолитной плиты

Опалубка монолитной плиты или как ее еще называют стол или палуба. Процесс ее устройства состоит из следующих этапов:

Подача опалубочных элементов

Подача опалубочных элементов стола в поточном строительстве, когда этаж гонится за этажом, осуществляется после демонтажа стола предыдущего перекрытия. Для этого демонтируется ровно тот отсек, который предстоит смонтировать. Это может быть как все

Выносная площадка для подачи опалубки

перекрытие, так и его часть. Возможны варианты, когда перекрытие заливается не полностью и в бетоне производятся так называемые отсечки, или рабочие швы бетонирования. В этих местах стыкуются слои бетона, который укладывается в разные промежутки времени иногда, бывает даже так, что бетон с предыдущей заливки успевает набрать проектную прочность и только потом стыкуется со следующим слоем. Такие отсечки обустраиваются дополнительным армированием и сеткой рабицей по периметру вдоль всего шва бетонирования.

Если ваша плита перекрытия имеет выпадающие из плоскости палубы конструкции, такие как:

  • консоли;
  • капители колонн;
  • ригеля.

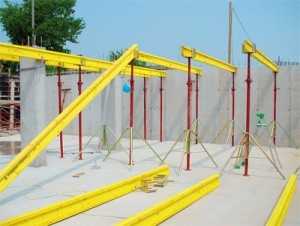

Тогда начать устройство опалубки горизонта, вам придется именно с них.

Процесс подачи опалубки осуществляется с выносных площадок этажа, где производился демонтаж, либо с площадок складирования опалубки. Мелкие элементы опалубочных систем:

  • стойки;
  • унивилки;
  • треноги.

Балочные ригеля в стопках

Подаются в специальных корзинах, а ригеля укладываются в стопку пазами друг в друга. При подаче элементов очень важно сразу складировать их в местах, где они не будут мешать возведению стола и их не придется переставлять, тем самый лишний раз задействовать кран и тратить на это время. Такими местами служат пространства между рядами стоек. Также важно разместить подаваемые элементы так, чтобы при их монтаже не было необходимости носить их на далекие расстояния, а сконцентрировать стопки с элементами непосредственно в зоне монтажа, тем самым сократив количество ручного труда.

Монтаж базовых несущих элементов опалубки горизонта

Монтаж несущих элементов палубы

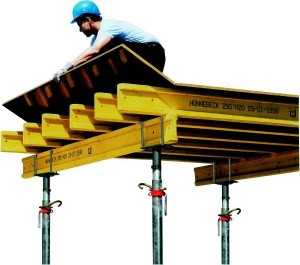

Когда все необходимые элементы поданы в зону монтажа, начинается набор скелета палубы, который включает в себя базовые опорные элементы. Сначала на заданном расстоянии выставляются треноги, затем в них монтируются стойки и следом в пазы стоек сверху монтируются унивилки. Треноги располагаются сразу на том расстоянии, на котором ригель нижнего горизонта будет иметь необходимый запас выпуска, но и не будет с лишним нахлестом, который свидетельствует о том, как рационально вы используете опалубочные системы. То есть если ригель нижнего горизонта у вас длиной 3.9 м., то расстояние в ряду между треногами вполне достаточно сделать 3.3 м., а если ригеля верхнего горизонта у вас 2.65 м., тогда расстояние между рядами треног вполне достаточно будет оставить 2.1 метра. К слову, хорошие производители опалубки всегда ставят на корпусе ригеля метки, которые обозначают расстояние рекомендованного отступа.

После того как все унивилки растравлены в стойки переход к монтажу нижнего горизонта опалубки плиты перекрытия.

Опалубка монолитной плиты. Монтаж верхнего горизонта

Монтаж нижнего горизонта плиты перекрытия

Как правило, ригеля нижнего горизонта имеют большую длину, чем ригеля верхнего и обеспечиваются дополнительными опорными стойками, которые уже выставляются после устройства всех основных элементов опалубки. Ригеля ставятся в пазы унивилки, с необходимым запасом стыков друг с другом, который, обычно составляет около 30 см., и обозначается в виде условных меток на ригеле производителем.

Несоблюдение этих, а также ряда других важных технологических моментов, может привести к аварийным ситуациям в виде утечек бетона при его приеме на горизонт, а в экстремальных случаях даже обрушению стола.
Когда все направляющие ригеля нижнего горизонта установлены в свои пазы, то начинается подъем стоек на необходимую высоту перекрытия. Расстояние, на которое необходимо выдвинуть телескопическую стойку, вычисляется с учетом высоты ригеля первого и второго горизонта плюс толщина фанеры. Допустим, высота от нижнего перекрытия до верхнего составляет 3.5 м., высота ригеля 0.22 м и толщина фанеры 0.02 м, таким образом, расстояние которое должно быть компенсировано стойкой составляет 3,5 -(0,22х2)-0,02= 3,04 м.

У телескопических стоек хорошего качества, отверстия для удержания замка на нужной высоте располагаются на расстоянии 10 см друг от друга и пронумерованы от 0 до 9. Задача рабочего который выставляет стол — расположить замок в отверстии с тем номером, который обеспечит уровень стола в нужной отметке, плюс сантиметр запаса. А доведение отметки до идеального уровня берут на себя ИТР с геодезическими приборами. Поэтому на данном этапе, желательно давать запас по высоте, потому как подкручивать стойку по резьбе вверх под нагрузкой, не так удобно и смайнать ее будет более приемлемая задача. При этом важно подобрать высоту отверстия таким образом, чтобы замок в стойке не пришлось переставлять на одно отверстие ниже или выше, когда стол уже установлен.

Монтаж верхнего горизонта опалубки плиты перекрытия

Монтаж верхнего горизонта плиты перекрытия

Когда стойки с нижним горизонтом выдвинуты на нужную отметку, начинают черновую накидку ригелей верхнего горизонта, при этом их стараются размещать с учетом того сколько ригелей идет на длину фанеры плюс один на каждый стык фанеры. Укладывают их поначалу плашмя. При этом можно задействовать передвижные леса, которые перекатывают между рядами стоек, либо просто укладывать их стоя на ригелях, постепенно переходя от одного к другому.

В тех местах где палуба примыкает к несущим конструкциям, обычно ставят несколько дополнительных ригелей, т. к количество стыков подрезанной фанеры обычно в этих местах больше, а каждый стык требует еще один ригель.

Уже на этом этапе очень желательно параллельно задействовать ИТР с геодезическими приборами для устройства горизонта на нужную отметку. Потому как укладывание фанеры по неровным ригелям сопряжена с определенными трудностями и крайне нежелательна. ИТР простреливает палубу нивелиром, либо тахеометром возле каждой опорной стойки и по необходимости регулирует их по резьбе, доводя горизонт палубы до нужной отметки.

Монтаж опалубочной фанеры плиты перекрытия

Монтаж опалубочной фанеры плиты перекрытия

Когда верхний горизонт накинут, а в идеале, и доведен до нужной отметки, начинается укладка фанеры. Укладывать ее, начинают от несущих конструкций. При этом первый ряд, прокидывая вдоль колонн, чтобы задать направление остальным. На солидных объектах, где количество типовых этажей велико, всегда имеется технологическая схема укладки целых листов фанеры, а при детальной проработке схемы опытными рабочими и прирезной фанеры тоже.

Перед началом укладки, ригеля в области куда будет укладываться лист, подымаются в монтажное положение, распределяются равномерно по длине листа. Обязательно на стыке ригель укладывается либо вдоль стыка, либо на его краю. Затем на выставленные ригеля укладывается лист фанеры, выставляются ригеля на следующий лист и так далее.

По краям фанера при необходимости прибивается гвоздями к ригелю. На краях палубы всегда нужно учитывать не менее 0.25 м. дополнительного выпуска фанеры, чтобы потом оставалось место к чему крепить борта палубы и усилить ее дополнительными гвоздями, чтобы избежать срывов фанеры от порывов ветра. К слову, палуба без армирования, является местом повышенной опасности, ибо очень неустойчива и восприимчива к воздействию стихии, ее всегда стараются дополнительно нагрузить по краям и как можно быстрее начать армирование горизонта.

Устройство подрезки фанеры плиты перекрытия

Подрезка опалубочной фанеры для плиты перекрытия

Целыми листами заполняют все возможное пространство палубы, в тех местах где листы не становятся по длине и ширине, начинают укладку подрезки фанеры. Если квалификация рабочих высока они всегда имеют свою технологическую схему раскладки фанеры типового перекрытия, которая повторяется от этажа к этажу и если она была соблюдена, подрезку фанеры остается только разложить в необходимые пустоты, подписанными кусками ее раскладывают как пазл.

Использование технологической схемы раскладки фанеры экономит массу человеко-часов и материала. Если этаж нетиповой или материал новый и порезки еще нет либо как чаще бывает на наших стройплощадках, рабочие имеют низкую квалификацию и вести подрезку последовательно не могут, тогда начинается подрезка заново. Осуществляют ее либо пилорамами, либо ручной торцовочной пилой, она же пчелка на строительном сленге. Производить ее надо на удобных столах и с хорошим освещением в области работы.

Устройство отбортовки плиты перекрытия

По завершении устройства опалубочной фанеры на перекрытии, начинают устройство бортов по периметру палубы. Отбортовка бывает как заводского изготовления со своими крепежными деталями и нюансами, но чаще кустарного. Кустарную отбортовку изготавливают непосредственно на стройплощадке, перед устройством первого перекрытия объекта.

Крепление для дополнительных стоек

Состоит отбортовка либо из цельной доски, либо полосок фанеры нарезанной вдоль длины листа и шириной равной толщине перекрытия, плюс 2-5 см. Отбортовка крепится по длине на раскосы фанеры либо доски длиной 20-30 см при толщине перекрытия 20 см.

Последний этап устройства палубы — это монтаж дополнительных опорных стоек между основными несущими, ставятся они, как
правило, в метре друг от друга, точное расстояние всегда можно посмотреть в каталогах производителей. Крепятся к ригелю специальными замками защелками, обычно без треног. Этот этап монтажа палубы производят в любой момент после работы геодезистов по доведению ее до проектной отметки.

В конвейерном цикле работ, любой из описанных этапов может начинаться параллельно с другим, и часто случается, что на одном краю перекрытия работы еще не начались, а на другом уже идет армирование. Организация этих этапов работ в нужной последовательности и является задачей бригадира монолитной бригады и ИТР на объекте, успешное и грамотное решение которой, решающим образом влияет на то как быстро опалубка монолитной плиты будет смонтирована и  на успех всего хода строительства в целом.

monolitpro.info

виды, устройство и правила монтажа

Плиты для перекрытий можно заказывать, их изготавливают на предприятиях, выпускающих ЖБИ. Однако доставка готовых изделий от предприятия до строительной площадки и установка плиты на место представляет определённую проблему. Поэтому в некоторых случаях более целесообразным решением является изготовление плиты прямо на месте установки.

Разумеется, это также не самая простая задача, но иногда иного выхода просто нет. Для создания монолитной плиты требуется специальное оборудование – опалубка перекрытий. Разберемся, что этот такое и какие виды оборудования нужно использовать в том или ином случае.

Требования к опалубке для перекрытий

Монолитная плита перекрытия – это часть здания, принимающая существенные нагрузки. Поэтому опалубка для перекрытий должна отвечать определенным требованиям. Опалубочные формы для перекрытия должны иметь возможность:

  • выдерживать высокие динамические и статические нагрузки;
  • достаточно просто собираться и разбираться непосредственно на строительной площадке;
  • иметь высокую сопротивляемость к нагрузкам на изгиб;
  • обеспечивать безопасные условия работы для монтажников и обслуживающего персонала.

Кроме того, выбранный вариант должен быть выгодным с финансовой точки зрения. Разборные конструкции должны выдерживать достаточно большое количество циклов работ.

Преимущества и недостатки опалубки для перекрытия

Планируя применение опалубки для монолитного перекрытия, стоит заранее познакомиться с достоинствами и недостатками технологии. Сначала стоит отметить плюсы:

  • высокая прочность монолитных сооружений, обеспеченная отсутствием швов и зон стыковки, которые присущи сборным конструкциям;

  • использование опалубки позволяет создавать перекрытия разнообразных форм, что весьма важно, если планируется реализация нестандартных проектов;
  • монолитные конструкции обладают жесткостью, которая исключает смещение перекрытий в продольном или поперечном направлении;
  • возможность провести монтаж конструкции опалубки своими силами без применения грузоподъемной техники;
  • финансовая выгодность. Использование переставной опалубки позволяет выполнить работы многократно, то есть, один комплект оборудования может быть использован для отливки нескольких десятков или даже сотен перекрытий.

К недостаткам технологии стоит отнести следующие моменты:

  • увеличение временных затрат по сравнению с установкой готовых плит. Придется потратить время на сборку и разборку опалубки. Кроме того, потребуется время на то, пока бетонная плита наберет достаточную прочность;

  • необходимость применения техники для приготовления и заливки бетонной смеси, так как технология предполагает одновременную заливку большого количества раствора.

Виды опалубки для перекрытий

По типу использования опалубки для монолитного перекрытия выделяют два основных вида:

  • стационарная;
  • переставная.

При выполнении большого объема работ целесообразно использовать переставные формы. Как правило, в этом случае приобретаются комплекты горизонтальных опалубок перекрытий заводского изготовления.

Если объем работ небольшой, например, при строительстве частного дома, то покупать такой комплект нецелесообразно. В этом случае, выгоднее взять оборудование в аренду либо использовать для сборки доступные подручные материалы.

Применение стационарной опалубки для плиты перекрытия позволяет улучшить характеристики отливаемого объекта. Так, применение несъемной опалубки из профлиста позволяет увеличить прочность конструкции. По типу крепления выделяют следующие виды:

  • На телескопических стойках. Этот вариант оборудования применяется при работе на высоте не более 4,5 метров. Особенность стоек в возможности изменять их высоту. Оборудование легко монтируется, к размерам и обработке строительной площадки предъявляются минимальные требования.
  • На объемных стойках. Оборудование применяется при необходимости сооружения перекрытия на высоте более 4,5 метров. Кроме того, оно позволяет создавать крупногабаритные объекты. Преимуществом варианта является устойчивость оборудования, оперативность монтажа и удобство. В комплект входят специальные подмости и лестницы, которые обеспечивают нормальное передвижение рабочих.

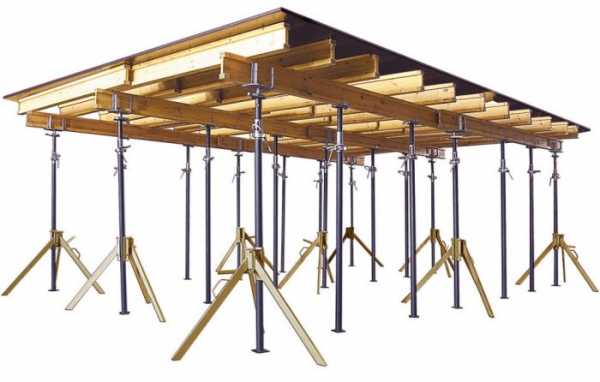

Элементы опалубки перекрытий

В комплект опалубки для монолитного перекрытия входят различные элементы, из которых собирается цельная конструкция. Перечень основных элементов опалубки:

  • стойки, которые поддерживают отлитое перекрытие. Это может быть телескопические или объемные стойки;
  • треноги, на которые опираются стойки;
  • универсальные вилки со штырями из уголков или металлических штырей;
  • продольные и поперечные балки – элементы, которые закрепляются в универсальных вилках. Чаще всего, применяют деревянные балки, их можно прикрутить через отверстия в штырях унивилки при помощи саморезов;
  • основа опалубки – ровные горизонтальные щиты, они могут быть изготовлены из влагостойкой фанеры, плит вспененного пенополистирола;
  • вертикальные щиты-уголки, которые устанавливают по периметру щита. Их основное назначение – создание бортиков, позволяющих отливать перекрытие любой толщины.

Кроме того, в комплект могут быть включены домкраты для опалубки перекрытий, эти устройства устанавливают в нижней части стоек, с их помощью можно регулировать стойки по высоте.

Совет! В частном строительстве чаще используются телескопические стойки, их выпускают в разных модификациях, поэтому можно выбрать вариант для проектной нагрузки.

Монтаж и демонтаж опалубки перекрытий

Разберемся, как проводят установку опалубки перекрытия своими руками. Прежде всего, нужно рассчитать нагрузку, которая будет оказываться на оборудование. Размеры плиты зависят от проектных параметров.

Можно определить оптимальную толщину плиты самостоятельно. Для этого нужно знать размер пролета, который равен размеру самой длинной стены. Минимальная толщина равна тридцатой части длины плиты.

Так, для длины пролета в 6 метров минимальная толщина плиты составляет 200 мм. Как правило, к минимальной толщине прибавляют 20-30 мм для надежности. Максимальная толщина в нашем примере составляет 300 мм или 1/20 часть длины.

Совет! Проведение расчетов перекрытий и нагрузок на опалубку все же лучше доверить профессионалам, так как от правильности их выполнения зависит прочность будущего здания.

Чтобы самостоятельно залить перекрытие, нужно предварительно сделать опалубку. И именно эта часть работы является самой сложной. Комплекты опалубки заводского изготовления можно взять в аренду или приобрести, однако это потребует дополнительных затрат.

Поэтому при малоэтажном частном строительстве нередко используются самодельные конструкции. Для монтажа применяют подручные материалы – доски, брус, фанеру, плоский шифер или профлист.

Однако следует помнить, что строительство опалубки перекрытия – это довольно сложная работа, браться за неё не имея достаточного строительного опыта, не рекомендуется. Для изготовления опалубочных щитов, как правило, используют:

  • влагостойкую или ламинированную фанеру толщиной 2 см;
  • деревянные доски размером 150 х 50 см для сооружения бортиков палуб;
  • деревянные бруски с сечением 50 х 50 для сооружения поперечных балок, на которые будет опираться палуба.

Для изготовления вертикальных стоек можно применять деревянный брус, но более удобным вариантом является применение телескопических стоек, которые можно взять в аренду.

Применение этого оборудования намного облегчит монтажные работы и обеспечит высокое качество отливаемой конструкции. Основные правила для сборки опалубки для отливки перекрытий:

  • расстояние между телескопическими опорами – 1 метр;
  • расстояние между вертикальными опорами, изготовленными из брусьев – 50 см;
  • лучший вариант для монтажа палубы – ламинированная фанера, так как к этому материалу практически не пристает бетонный раствор. Если под рукой нет фанеры, можно использовать ДСП или струганные доски, но в этом случае отливаемые поверхности вряд ли получатся с идеально ровной поверхностью;

Совет! На палубу перед заливкой раствора необходимо настелить толстую полиэтиленовую пленку. Это облегчит разборку форм и позволит после демонтажа использовать материалы опалубки для других целей.

Изучив все нюансы, можно приступать к монтажу. Порядок работ:

  • производится разметка установки стоек;
  • сначала устанавливаются треноги, затем монтируются домкраты, в которые устанавливаются стойки;
  • на верхние части стоек устанавливают унивилки;

  • на унивилках крепятся несущие балки;
  • на балки укладывают двутавровые поперечные балки, они располагаются перпендикулярно несущим. Шаг расположения балок – 40-50 см;
  • монтируются опорные уголки, а затем настилаются листы палубы;
  • последний этап монтажа – проверка прочности соединения и проверка горизонтальности палубы при помощи уровня. Если поверхности неровные, то производится регулировка при помощи домкратов.

Итак, для отливки горизонтальных конструкций зданий применяется специальное оборудование — опалубка для перекрытий, которая представляем собой щит с бортиками, установленный на высокие стойки. Поддерживают щит специальные балки. Использование оборудования позволяет отливать перекрытия различной площади и толщины. Возможно также осуществление нестандартных проектов, например, с многоуровневыми перекрытиями.
