Лазерный осепостроитель на 12 линий и проверка при ярком свете

Добрый день, уважаемые читатели и писатели)
Попробую и я снова вернуться в это прекрасное и благодарное дело- написание обзора 🙂
Ранее, данный продавец занимался фонариками, может и сейчас занимается, я не в курсе.
Я его предупредил, что строитель из меня так себе, но все же он настоял на данном обзоре.
Ну что ж, теперь у меня дома, еще одна пока не нужная мне штуковина…
Внимание, это *Пункт 18

Забегая на перед, скажу, что привлекал к тестам человека который пользуется такими устройствами и данный осепостроитель его приятно впечатлил. Хотя как лично для меня показалось, что за 50, что за 150 для домашнего использования никакой особой разницы нет (повторюсь, я не строитель, от слова совсем:) )

Небольшое отступление по поводу п.18

исключительно мое imho (спасибо за понимание)

Все мы знаем негативное отношение многих к п.18, я даже больше скажу, раньше я так же негативно расценивал такие обзоры. Но уже давно многие обзорщики, а в последнее время практически все, уже не хвалят односторонне продукт обзора. Присутствуют даже негативные отзывы и призывы не покупать данную продукцию. И при всем при этом таким обзорщикам продолжают присылать товары на п.18. Что подтверждает тот факт, что магазины не требуют восхвалений данного товара. И я читаю такие обзоры, как просто мнение человека который пишет обзор, с возможностью составить свое собственное мнение и принять самостоятельно решение о надобности того или иного товара. И так же поддерживаю людей оставляющих в комментариях ссылки на более дешевый товар, именно такой же, но дешевле- это правильно, и за то, что автор сделал обзор по п.18 на товар который более дорогой не стоит серчать:) фух, высказался 🙂

Технические характеристики

Модель: F93T-XG
Точность: ± 3 мм / 10 м
Диапазон самовыравнивания: ± 4 градуса при большем наклоне сигнализирует миганием
Монтажная резьба: 5/8″ и 1/4″ на треноге только 5/8″
Рабочее расстояние: около 25 м (до 50 м с приемником)
Вращение на 360 градусов: Да
Количество линий: 12
Размер: 130 х 140 мм
Длина волны: 510-520 нм
Класс лазера: 2
Электропитание: литиевая батарея 7,4 В 2600 мАч или 4 элемента питания АА или блок питания (зарядное устройство) все кроме батарей АА, в комплекте

Доставка

Это мой второй товар который на Украине я получил через 4 дня после отправки!
На данный момент есть возможность выбора Китай и Российская Федерация, я же получил со склада в Украине, продавец скоро откроет доставку со склада в Украине, хотя в отзывах к данному товару покупатели с Украины отмечают очень быструю доставку. Мне доставил МистЭкспресс.
Уже был обзор на этот осепостроитель от argelios довольно подробный и хороший обзор, у меня будут лишь незначительный добавления.

Комплектация и внешний вид

Товар пришел в картонной коробке.
Внутри находится сумка черного цвета, создающая хорошие впечатление о товаре.

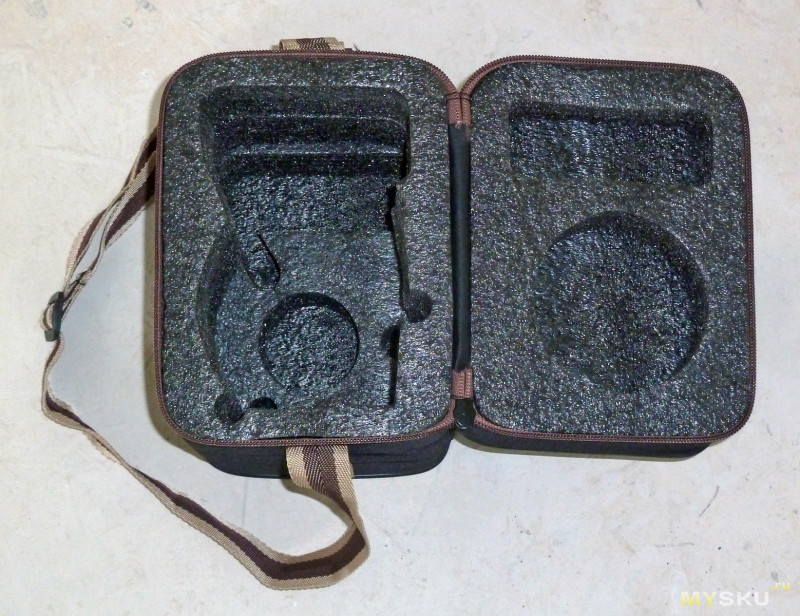

Сумка имеет толстые вставки с секциями под комплект, повредить прибор при транспортировке практически не возможно

Внутри:
— лазерный осепостроитель
— Li-Ion аккумулятор на 2600 мАч
— поворотная тренога
— зарядное устройство
— лазерная мишень
— очки
— батарейный отсек для 4-х батареек типоразмера «АА»
— инструкция пользователя

скан инструкции, вдруг кому пригодится для печати

Начнем с главного

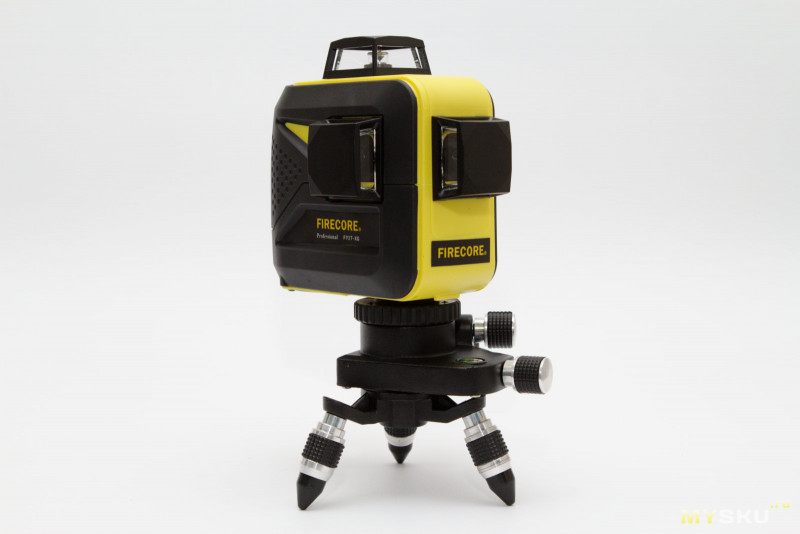

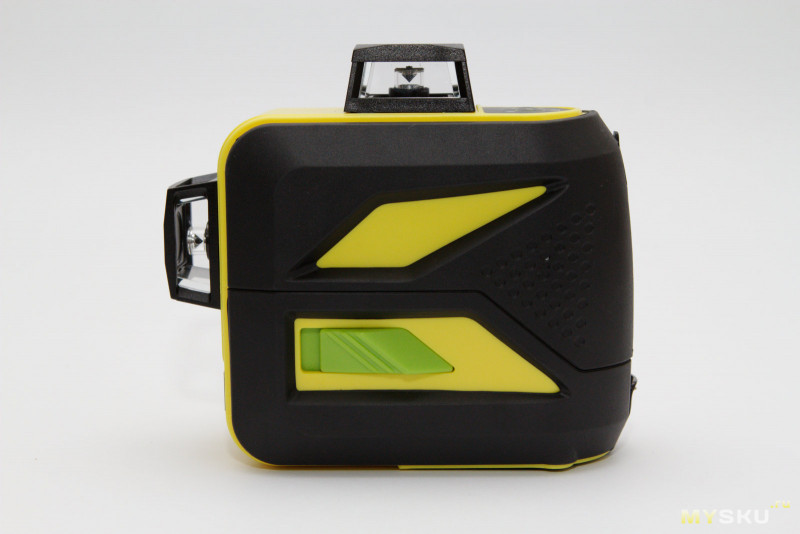

Сам Осепостроитель

Корпус пластиковый с прорезиненными вставками.
С трех сторон «окна».

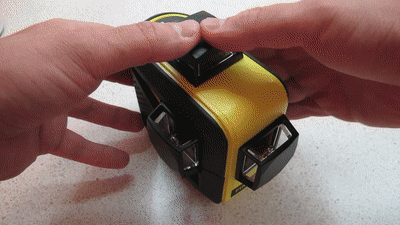

окна к стати снимаются и прибор можно практически вплотную разместить к стене, друг подсказал:)

Естественно есть «кнопка» включения, она салатового цвета. Нужно не нажимать, а сдвинуть в сторону для включения-выключения.


Она же фиксирует оси и они не болтаются при транспортировке.

в верху прибора есть кнопки выбора режима работы и индикация заряда.

Кнопка LASER поочередно включает каждую из плоскостей, либо активирует все три сразу.
Кнопка расположенная рядом, для работы с приемником в светлое время суток.
Чуть ниже покажу как видно линии при включенном ярком свете в комнате.
Так же если долго подержать кнопку LASER (2-3с) то он выключает режим самовыравнивания и его можно наклонять в любой угол который вам нужен, линии при этом будут мигать.

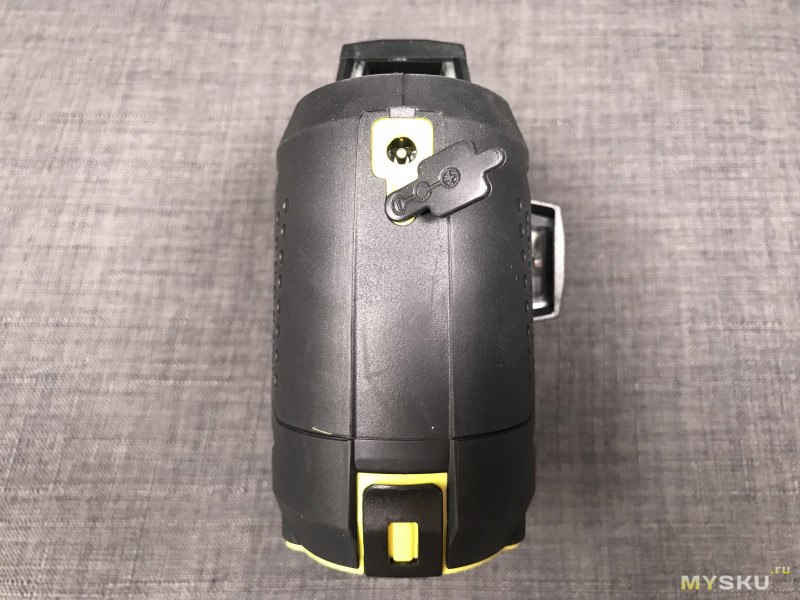

Сзади есть закрытый резиновой заглушкой разъем для зарядки аккумулятора.


Снизу крышка батарейного отсека

Аккумулятор на 7,4V 2600mAh
Так же в комплекте есть переходник для обычных АА батареек. При отсутствии электропитания и разряженном аккумуляторе может выручить.

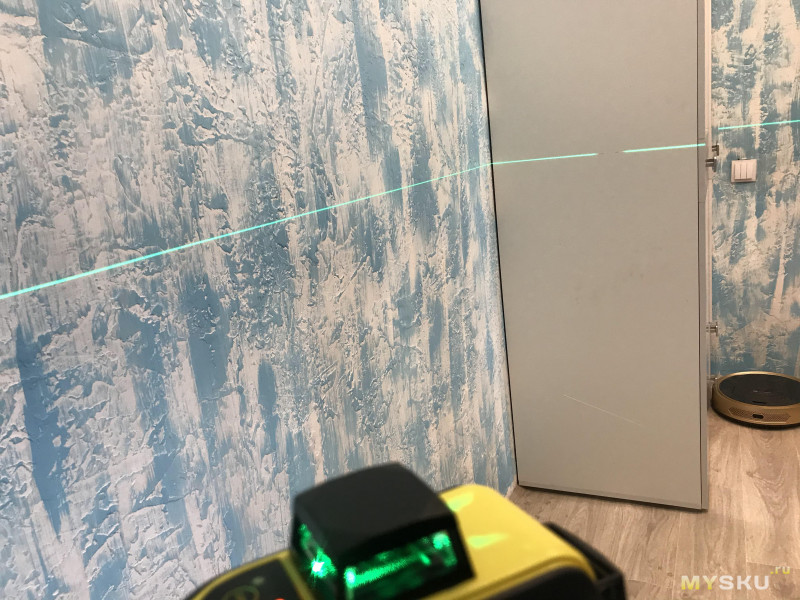

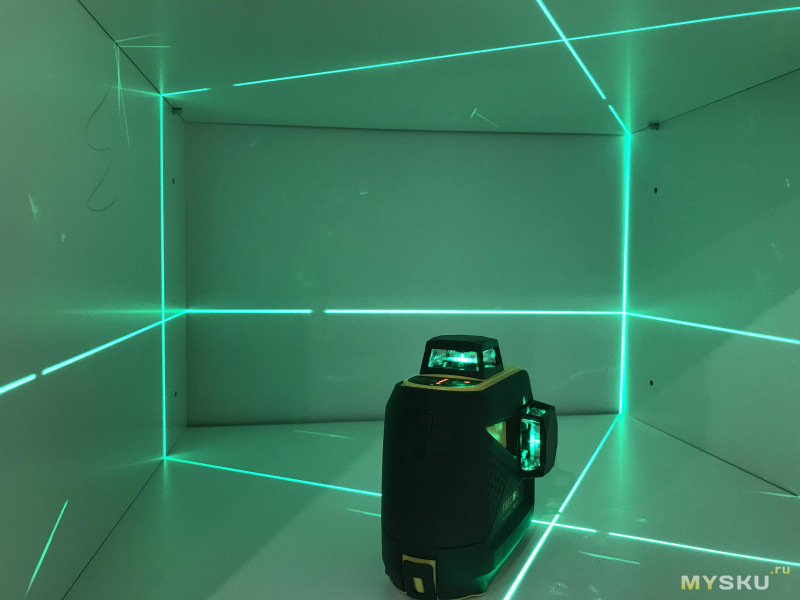

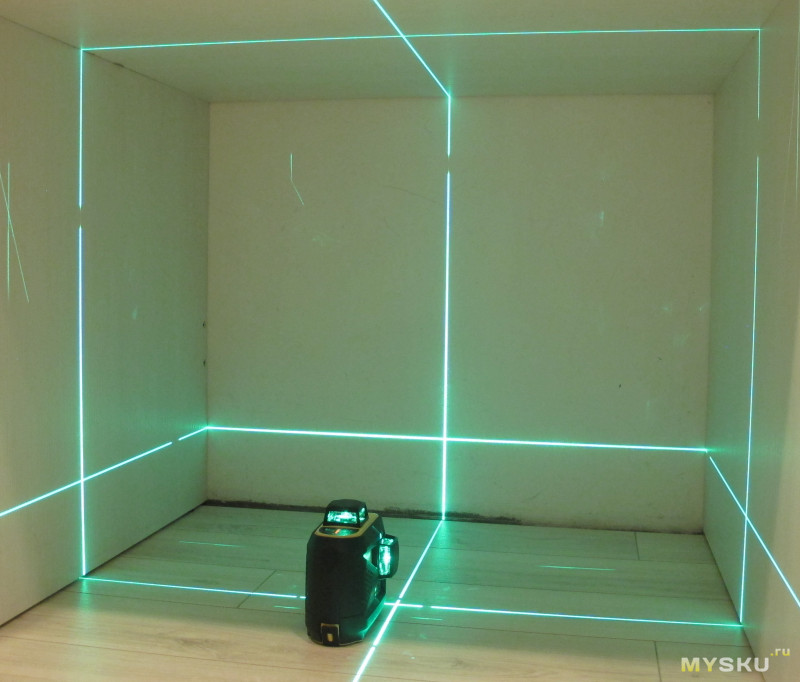

Собственно сам рисунок осепостроителя. Собранный мной шкаф не принимаем за эталон :))

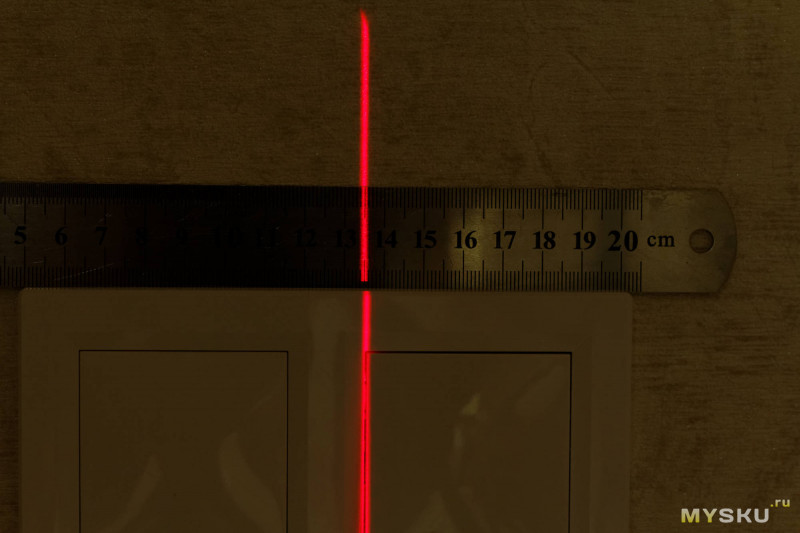

толщина линий с расстояния 3,5м почти 2мм

Т.к. на данный момент не представлялось возможным произвести более точные измерения, кроме обычного отвеса в квартире, прибор был отдан знакомому на работу, нет, к сожалению не в лабораторию, а просто на стройку… Данные просил измерить на 10м, но кто-то не послушал меня и сделал по своему, отклонения на 15м составили 1,5-2мм что в принципе подтверждает измерения коллеги argelios и естественно значительно лучше заявленных производителем «Точность: ± 3 мм / 10 м»
По отвесу окрашивает всю длину нити от потолка до пола.

Что еще в комплекте?

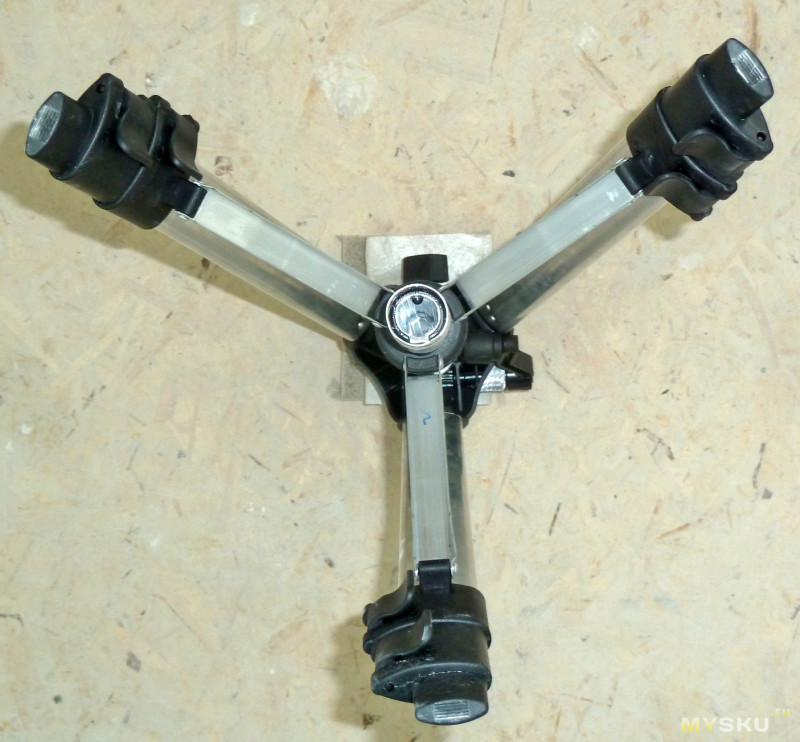

Тренога

Очень массивная с возможностью крепить на штатив с резьбой 5/8″

Также на ней имеется пузырьковый уровень.

Есть ручки регулировки по горизонтали в двух перпендикулярных плоскостях.


И одна ручка для плавного (очень плавного) вращения по оси горизонта.

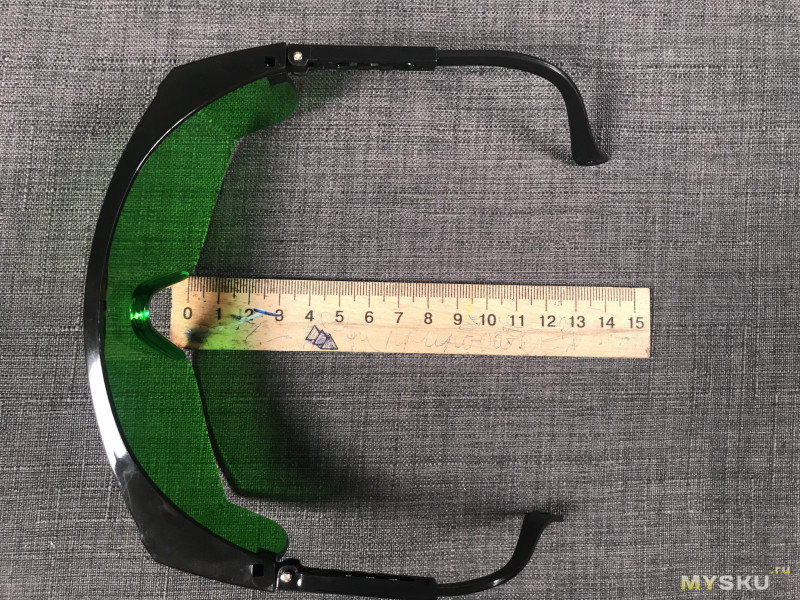

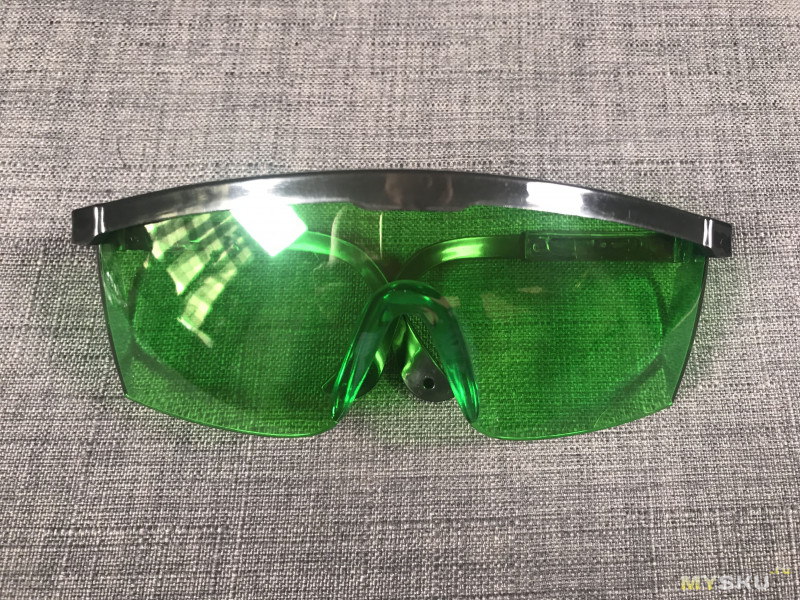

НЕ Защитные очки

Забегая вперед- фигня какая-то…
Очки зеленого цвета, не предназначены для защиты глаз, их предназначение- лучше видеть зеленую линию.

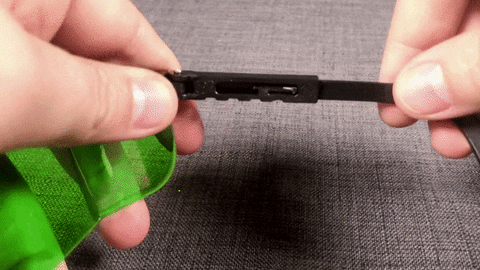

Дужки для удобства могут изменять свою длину

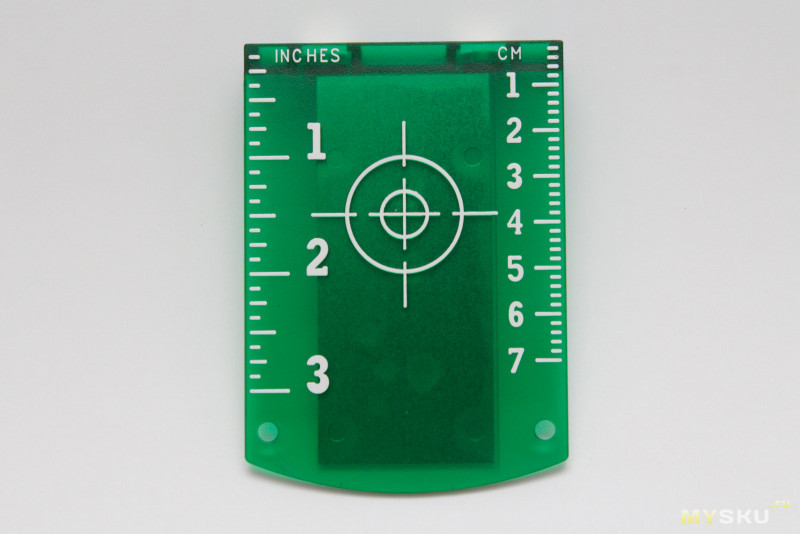

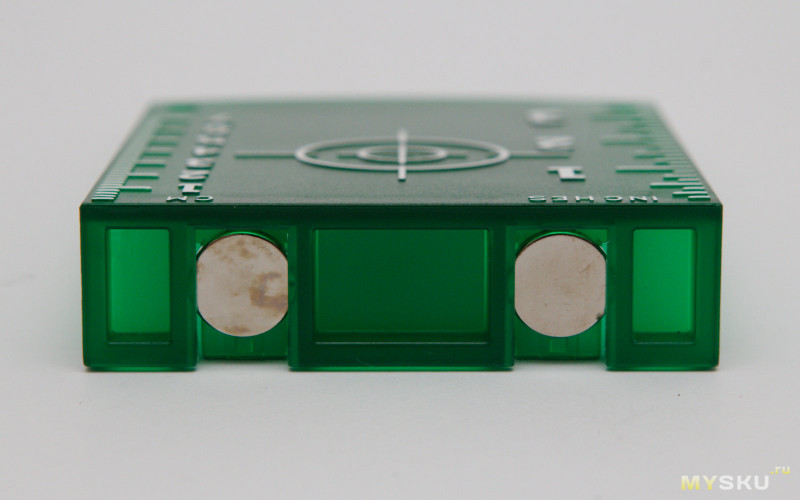

Мишень

Пластиковая с магнитами для крепления на металлических поверхностях.

т.к. обзор писался не один день, решил все таки и я самостоятельно провести в квартире некоторые проверки данного прибора.
Ну что ж…

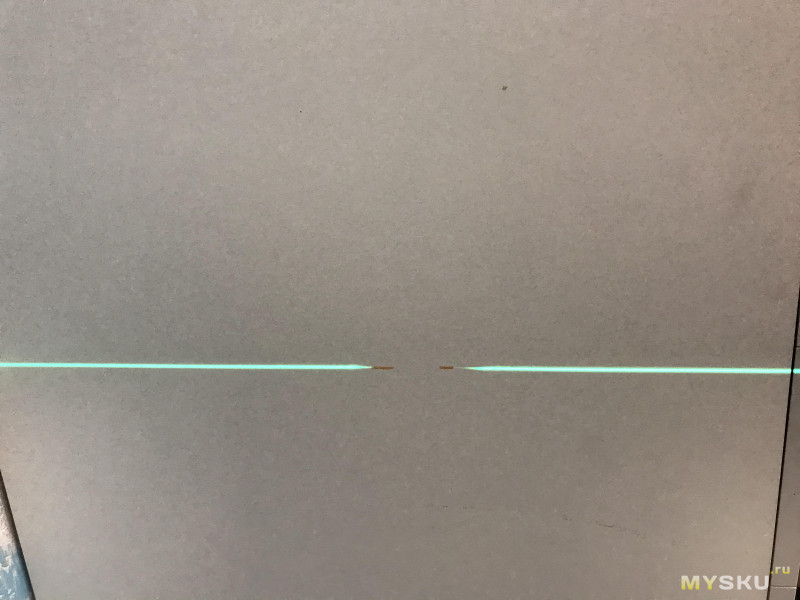

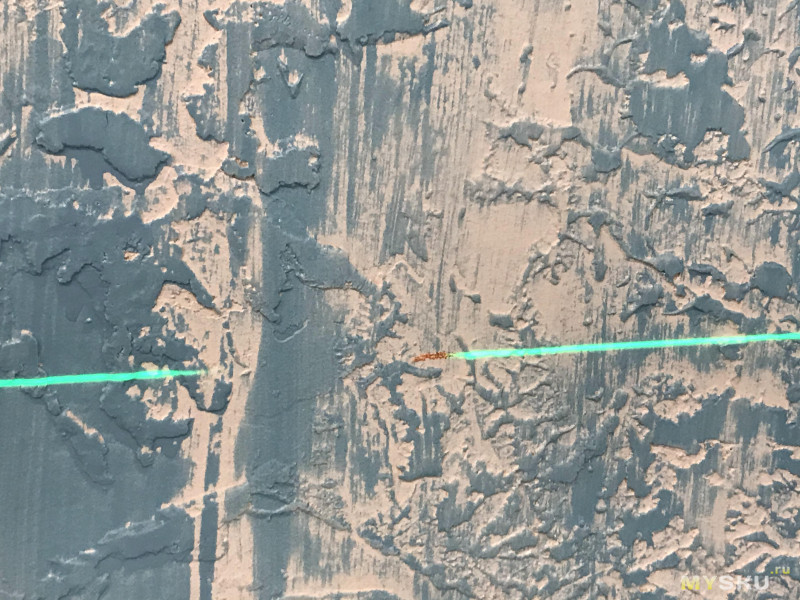

Первый тест — проверим точность прибора на наклон горизонтальной плоскости в стороны

Установим осепостроитель на расстоянии 2м, включаем и отмечаем карандашом по линии луча.

потом поворачиваем прибор по своей оси вправо, ну скажем на 180° и луч должен оставаться все время на этой метке. Повороты будем делать до разрыва луча. (их всего 4шт из-за защитной крышки)
И так же на 180° в обратную сторону.
Линия на самом деле горизонтальная, так получилось из-за не правильного угла фото.

Линии совпадают, это есть гуд)

Второй тест — проверка на наклон плоскости вперед либо назад.

Устанавливаем осепостроитель возле одной стены и там же отмечаем по линии метку.

затем разворачиваем его и отмечаем на противоположной стене метку(в моем случае на стенке шкафа)

повторюсь, линии горизонтальны.

дальше переносим его к стенке шкафа (мой вариант) сопоставляем луч по метке


и поворачиваем его на противоположную стенку, луч должен лечь на метку.

И в этом тесте все ок!

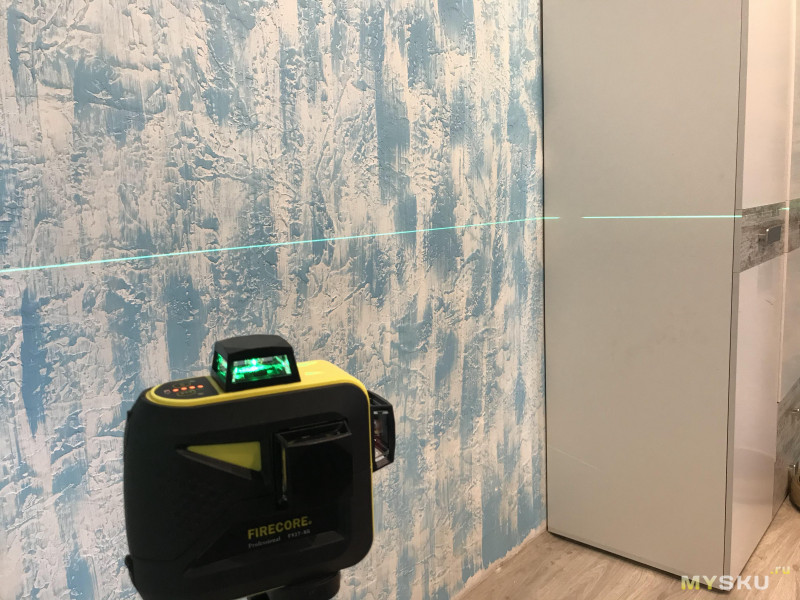

Яркий свет

Прочитав несколько отзывов о различных осепостроителях, узнал, что они боятся яркого света и линия в ярком свете теряется.
Решил проверить.
И так имеем: Яркий солнечный день, окна открыты- линия видна, даже прям очень отлично видна!
Добавим прожектор(если можно его так назвать) на 260 светодиодов 45W

все равно видно, добавим второй!


Причем в реальности линии более четче видны чем на фотографии.
Обзор в общих чертах, без проверки количества люкс, могу сделать на данные светильники, если кого заинтересовали. Пользуюсь ими уже почти год. Кстати аккумулятор с осепостроителя подходит к ним:))

Итог:

Т.к. п.18 да и знакомство с устройством было в первый раз, смотрите сами.
Чисто мое имхо, что понравилось
1. точность больше чем заявлена производителем
2. очень быстро стабилизируются лучи
3. хорошая комплектация прибора
4. для Украины- быстрая доставка

Помогала!

Дальнейшие выводы остаются за вами, как и решение в надобности такого устройства.
Ссылки в комментариях, на более дешевый (именно такой) осепостроитель приветствуются.

Просил прода дать какие-то купоны, вот предложил.
оригинал ответа:
изменения от продавца.:
Please modify
15 US$ COUPON(Order 142 USD)
5 US$ COUPON(Order 50 USD)
2US$ COUPON(Order 20 USD)
CODE: FIRECORE11220XK(Valid: 30 days, fill the code before you pay it

Т.е. при покупке, не доводите оплату до конца, укажите в письме код и прод поменяет цену, после этого оплатите.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Лазерный осепостроитель Pracmanu 3D 360 (12 линий, зеленый луч) по доступной цене.

Неплохой бюджетный лазерный нивелир или лазерный осепостроитель 3D 360 градусов от Pracmanu, с зеленым лучом и 12-ю линиями.

Несмотря на топорное изготовление и дешевые материалы корпуса, с технической точки зрения полностью пригоден для использования по своему прямому назначению. Имеет маятник самовыравнивания в пределах 3° отклонения. Погрешности линий минимальные и не превышают 0.5мм, что является хорошим показателем. Работает от перезаряжаемого литиевого аккумулятора, емкости которого хватит на 9 часов непрерывных замеров.

Доставлена посылка была курьерской службой CDEK со склада в Москве. Внутри неожиданно обнаружил не коробку, а сразу фирменную сумку. Удобная вещь для переноски нивелира при необходимости.

Внутри аккуратно разложены все аксессуары включая сам прибор, каждый по своим местам. Пенопласт с ячейками будет хорошо защищать содержимое от внешнего воздействия.

Комплектация следующая:
— лазерный осепостроитель,
— Li-Ion аккумулятор без указания емкости,
— поворотная подставка — тренога,
— блок питания с евровилкой,
— очки с зеленым фильтром,
— инструкция пользователя.

Мануал на английском языке, но как выяснилось, совсем от других моделей лазерных уровней.

Очки с зеленым фильтром, предназначены для лучшего распознавания лазерных линий при дневном ярком свете. Но если честно, их можно сразу выбрасывать. Очень мутные и местами поцарапаны.

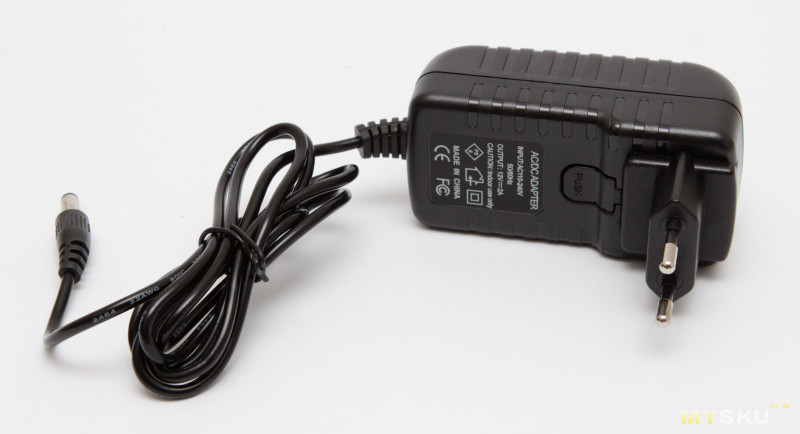

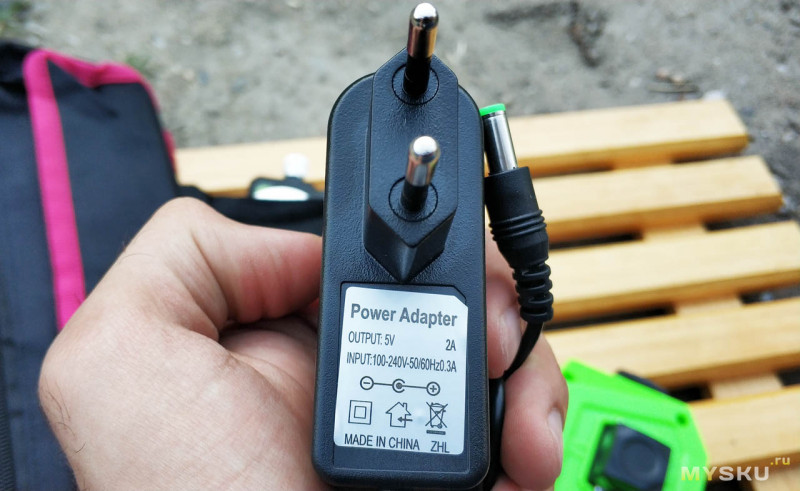

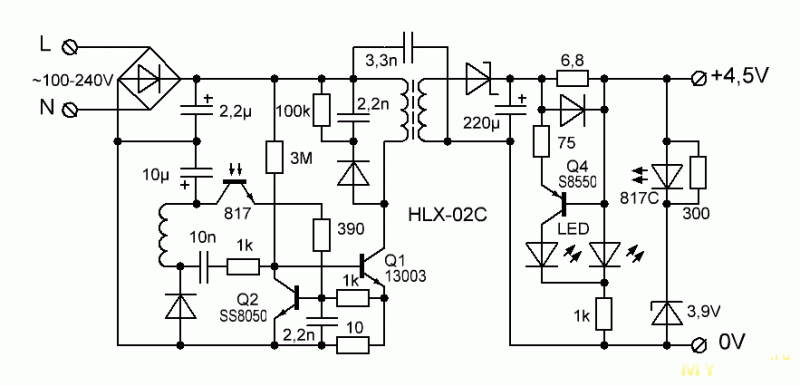

Простой блок питания с европейской вилкой и штекером 5.5мм. Обеспечивает на выходе 5В 2А. На корпусе так же имеется индикация состояния заряда.

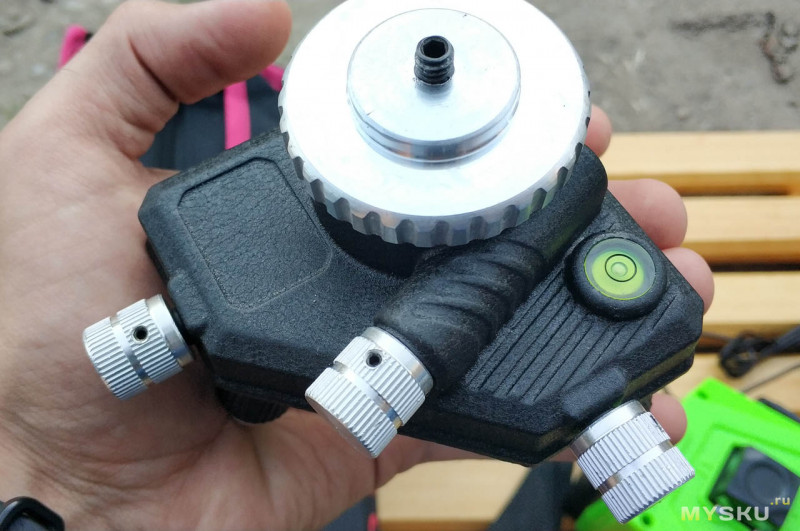

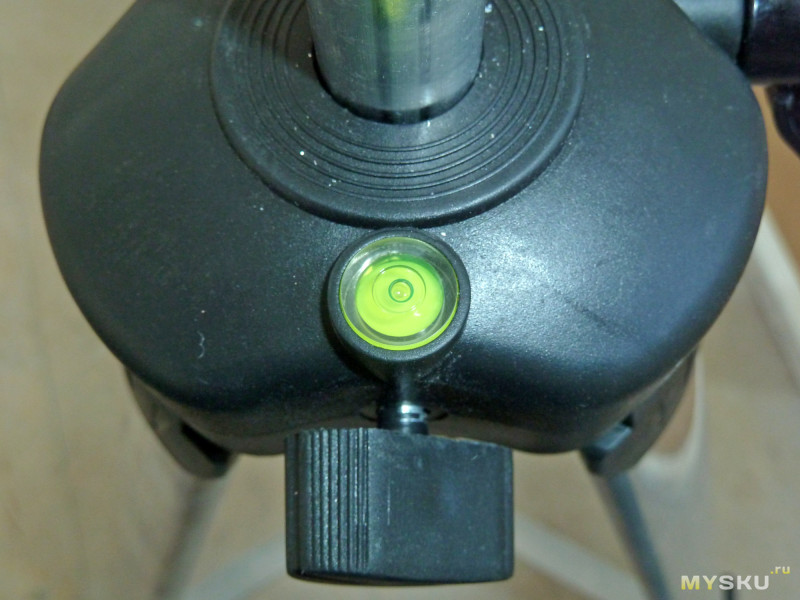

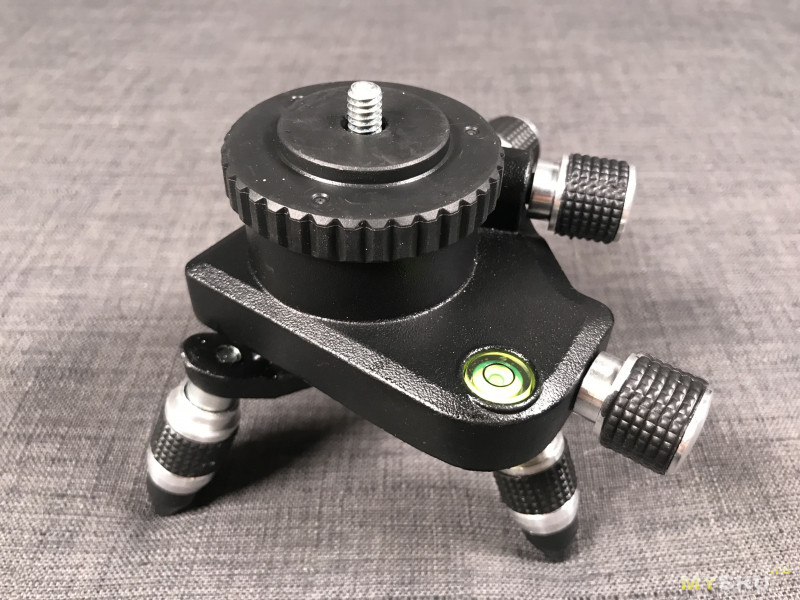

Подставка тяжелая с тремя регулируемыми ногами. Так же оснащена пузырьковым уровнем для более точного позиционирования на плоскости.

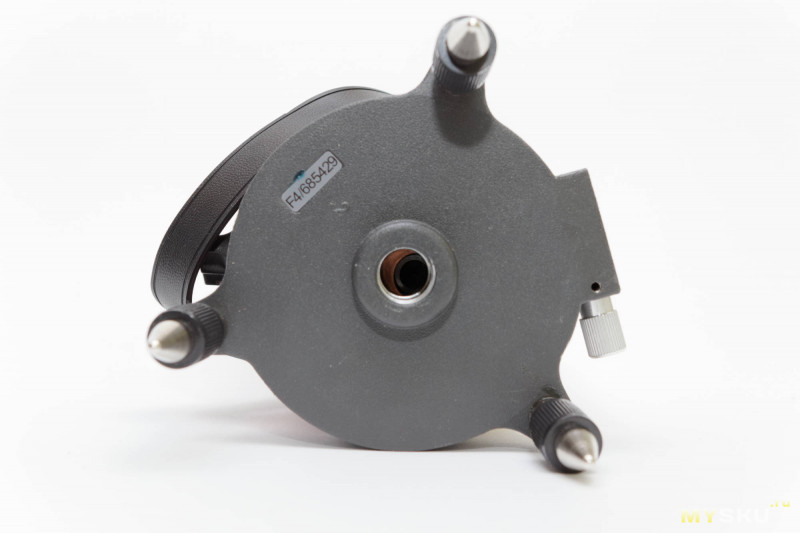

На обратной стороне предусмотрено крепление 5/8 дюйма под штативы. Т.е. нивелир можно неснимая с этой платформы, установить на любой штатив.

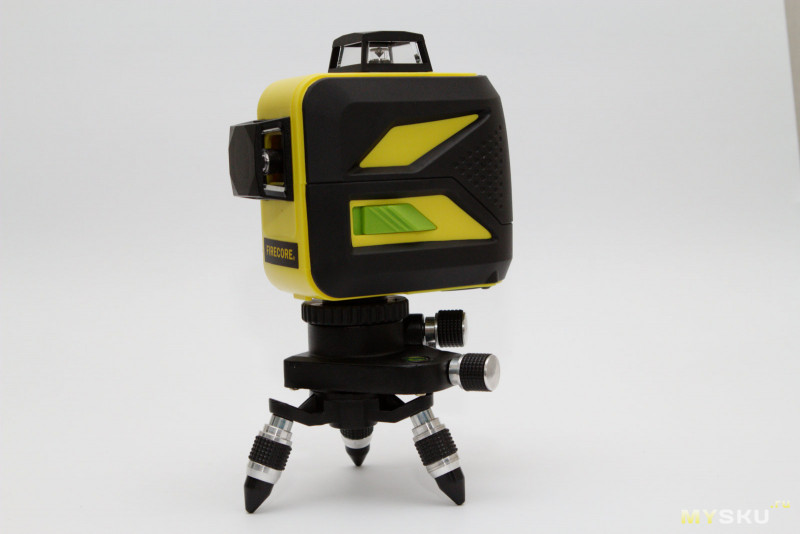

Выглядит в сборе это так:

Точная подстройка осуществляется путем вращения любого из трех крутящих ползунков. Два крайних снизу перемещают саму платформу относительно центра вперед — назад, вправо — влево, а верхний нужен для вращения прибора вокруг оси.

Физические габариты:

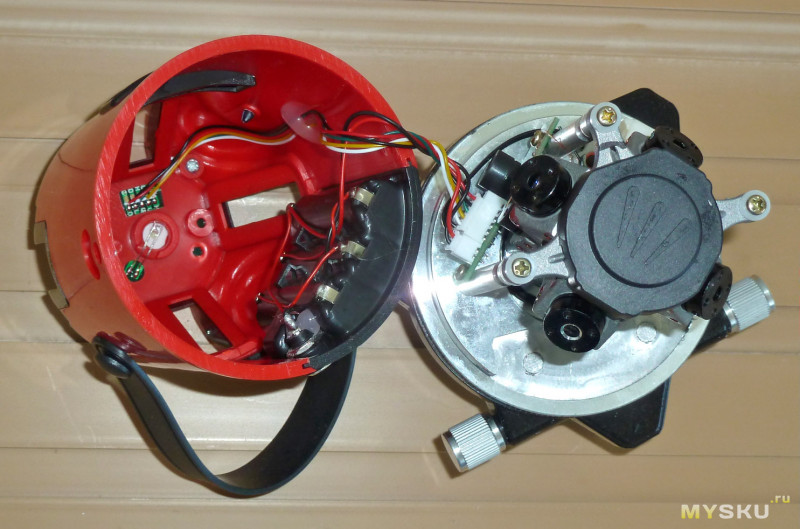

Разбирается достаточно легко, нужно лишь выкрутить четыре утопленных в корпус самореза под торкс. В схемотехнике подобных устройств я не силен, поэтому оставлю этот пункт обзора без подробных комментариев.

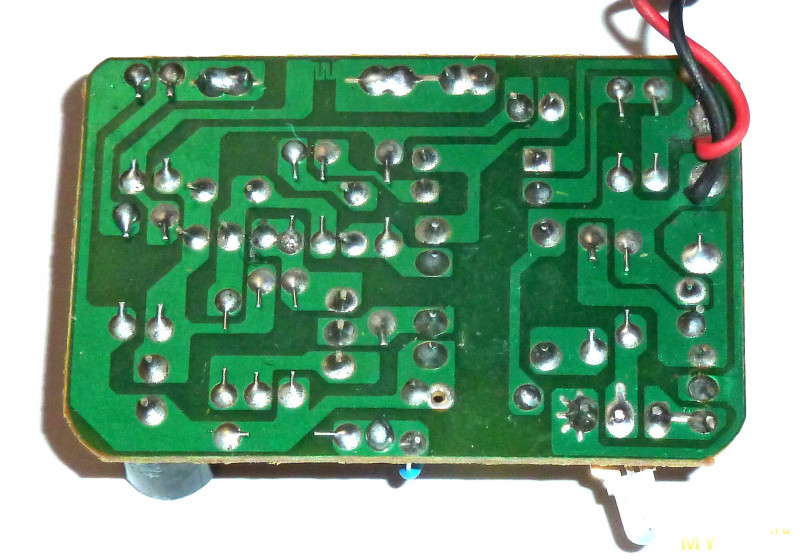

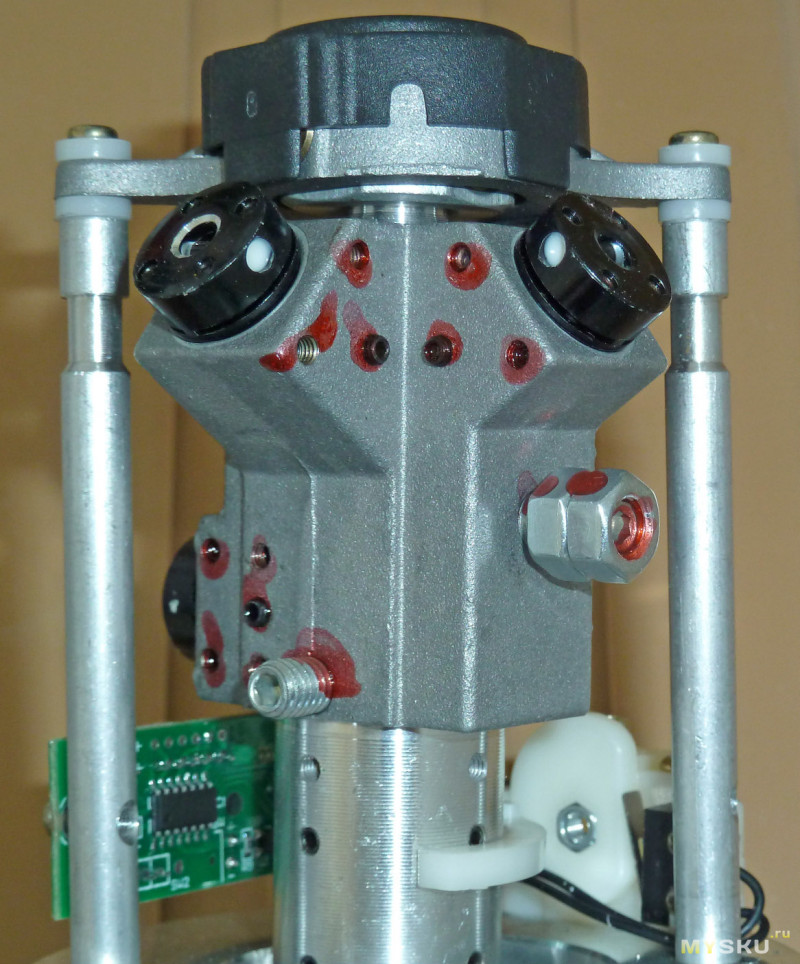

А для тех кто все же в этом смыслит, детальные фотографии внутренностей можно посмотреть внизу под спойлером.

Дополнительные фото


Ну что же, с комплектацией, внешним и внутренним видом вроде разобрались. Поэтому лить воду и растягивать обзор я не буду, лучше сразу перейду к тестам и ответам на главные вопросы.

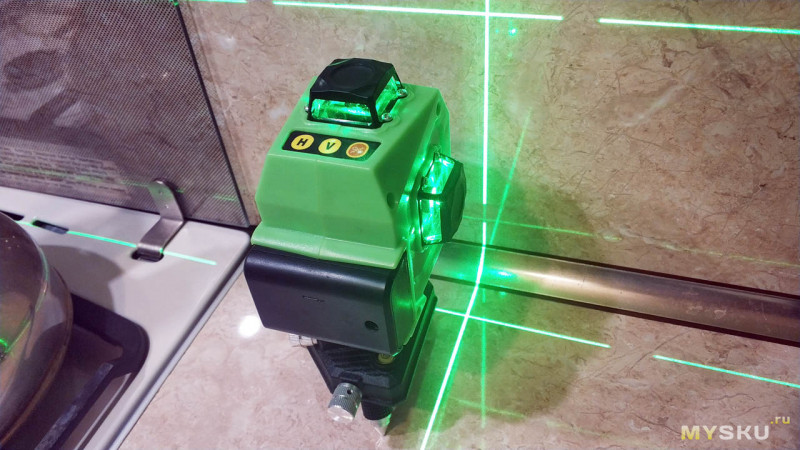

Модель лазерного нивелира или еще называемого осепостроителем, оснащена 12-ю линиями по одной на каждую плоскость. Луч лазера зеленый, его лучше видно, чем красный как в помещении так и вне. Включение прибора осуществляется сдвигом большого ползунка в сторону ON. При активации сразу же разблокируется маятник самовыравнивания.

Используя нивелир в паре с комплектной подставкой, его можно легко установить ровно по пузырьковому уровню. Большая точность здесь не требуется, маятник остальное сделает за вас. Но только в том случае если отклонение от горизонтальной плоскости в любом направлении не превышает 3 градусов. Если условие не соблюдено, прибор будет издавать звонкий сигнал.

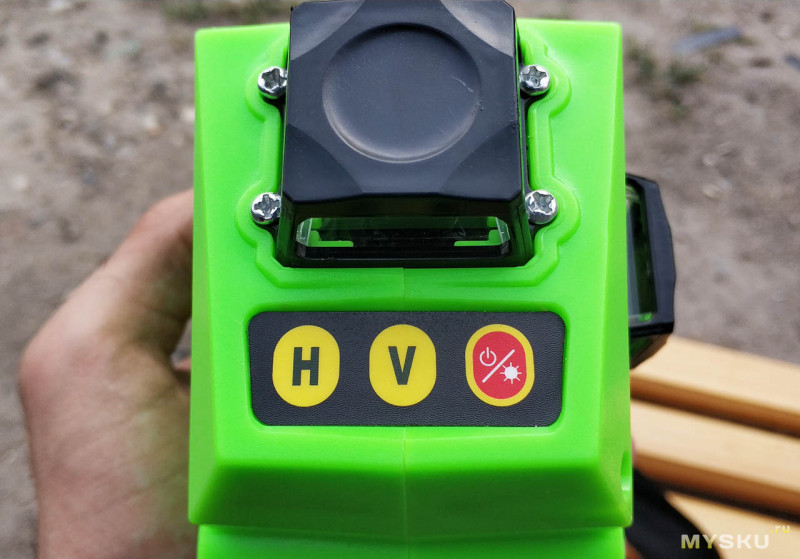

Дальнейшее управление происходит через сенсорный блок кнопок, расположенный на верхнем торце корпуса.
«H» — отвечает за включение или отключение четырех линий горизонтали (горизонтальная плоскость).
«V» — включение одной вертикальной плоскости или двух сразу, либо их полное отключение.
Крайняя красная кнопка — коротким нажатием сменяет частоту мерцания лучей, для работы с приемником (докупается отдельно), долгим нажатием выключает звуковое оповещение.

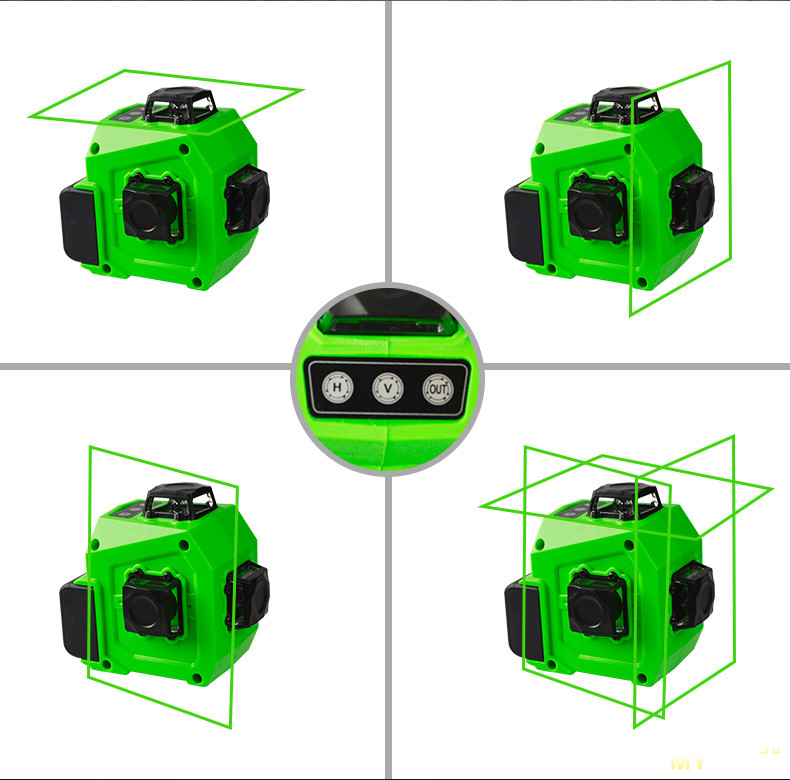

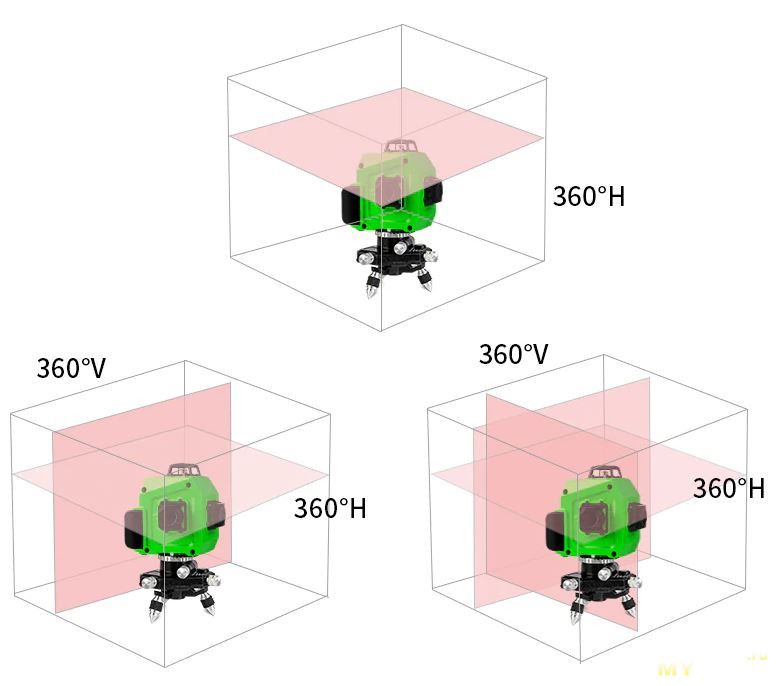

Пример работы плоскостей:

Преимущество данной модели перед обычными на 5 линий, это способность вертикальных лучей светить на любое от поверхности расстояние, даже самое маленькое.

Для удобного пользования, на дне корпуса имеется два разъема для соединения штативов или прочих креплений. На выбор есть 1/4 дюйма и 5/8 дюйма.

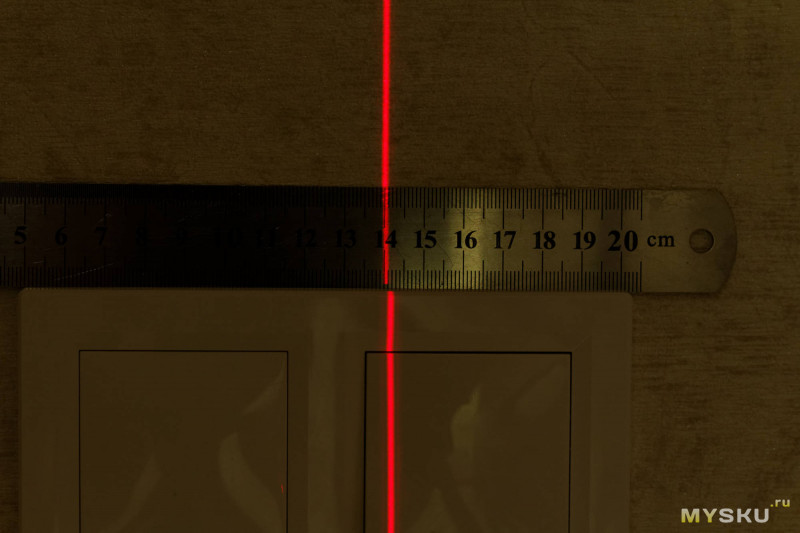

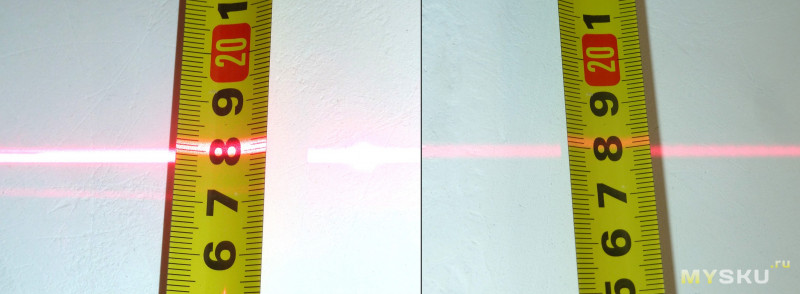

Что касается самих линий. На расстоянии 5 метров их толщина составляет примерно 2.5мм.

А на расстоянии вдвое больше, т.е. 10 метрах — примерно 3мм. Результаты вполне обычные, присущие как дорогим так и бюджетным моделям.

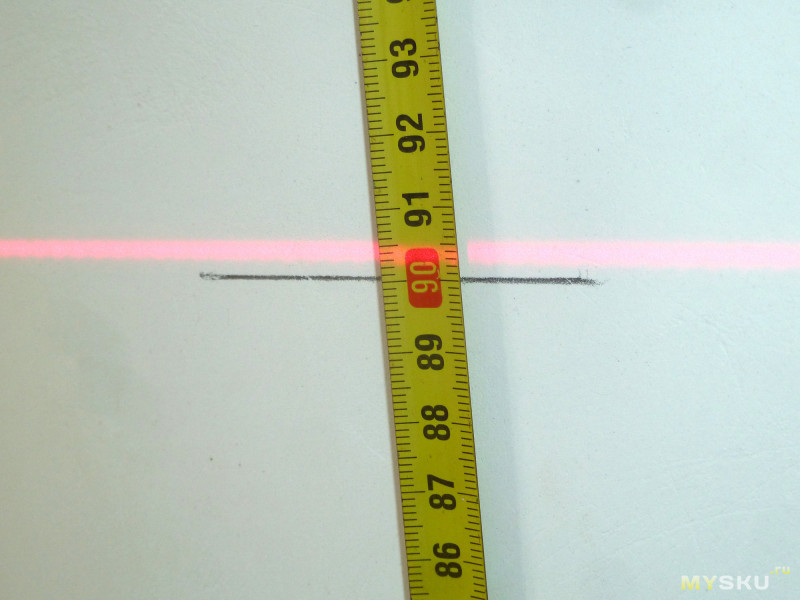

Что насчет погрешности замеров. Для начала проверил точность горизонтальных линий (которых всего четыре). Для этого прибор был установлен напротив стены, на удалении примерно 5.5 метров. Далее проставил отметки по середины каждого луча, поворачивая их по кругу (на 0, 90, 180, 270 градусов). После чего провел между ними одну общую линию. Расхождений больших как видим не оказалось. все в пределах 0.5 — 0.6мм. Такой результат говорит о пригодности аппарата и отсутствии нужды в калибровке.

Вертикальные линии (их так же четыре) проверил старым способом — путем подсвечивания белой нитки. Ее предварительно подвесил, как можно ближе к потолку, с небольшим грузом на конце. Нивелир отставил на расстоянии 1.5 метров. Этот тест тоже показал хороший результат, нитка полностью и почти равномерно освещалась лучом (во все всех четырех случаях).

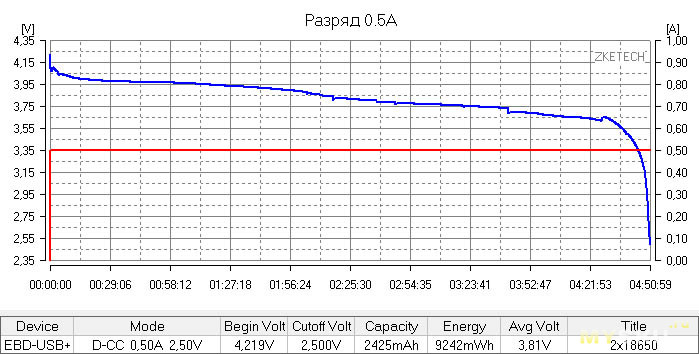

Питание нивелира осуществляется за счет сменного литиевого аккумулятора. На самом пластиковом боксе никакой информации ни о емкости, ни о рабочем напряжении нет. В связи с этим пришлось его разбирать и смотреть, что же внутри. А там оказалось все просто — два, установленных параллельно, аккумулятора 18650 по 3.7В, без маркировки.

Полная зарядка через комплектный блок питания заняла долгих 5 часов. Затем я разрядил сборку (2х18650) током 0.50А. Реальная полезная емкость оказалась почти равной 2500мАч. Учитывая что сам прибор в активном режиме (задействованы все плоскости) потребляет всего 0.23А, можно примерно прикинуть общую автономность. Полного заряда должно без проблем хватит на 9 часов.

Заключение
Весьма функциональный и полезный прибор, который обязательно пригодится в хозяйстве. Яркость зеленых лучей позволяет пользоваться нивелиром легко как ночью, так и днем в помещении или вне его стен. Точность на удивление оказалось высокой, даже выше чем я предполагал. В качестве креплений используется два типа резьбы на 1/4″ и 5/8″. Т.е. на практике можно применить даже обычный фото штатив или даже треногу. Не забываем и про удобную сумку для переноски.
Из минусов, отмечу очень дешевые материалы корпуса, долгую зарядку аккумулятора и мутные комплектные очки. Но низкая цена этому соответствует.

Сейчас лазерный осепостроитель на 12 линий Pracmanu 3D 360 можно приобрести за 37.48$. Есть быстрая доставка со склада в Москве.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Лазерный осепостроитель на 12 линий FIRECORE F93T-XG + приемник лазерного луча

Здравствуйте. В этом обзоре пойдет речь о лазерном осепостроителе на 12 линий FIRECORE F93T-XG. Также покажу приемник лазерного луча, который используется для работы на улице, когда не видно лазерных линий. Отдельно будут тесты. Это продолжение обзора об аксессуаре для данного устройства. Кому интересно, прошу пожаловать.
*Пункт 18.
Прошу присаживаться поудобнее, обзор будет большим, и надеюсь, полезным и интересным. Вместе с фотографиями используются анимации, это наглядно дать понять некоторые моменты.

Технические характеристики

Тип: вертикальные и горизонтальные лазеры
Модель: F93T-XG
Точность: ± 3 мм / 10 м
Диапазон самовыравнивания: ± 4 градуса
Монтажная резьба: 5/8″ и 1/4″
Рабочее расстояние: около 25 м (до 50 м с приемником)
Вращение на 360 градусов: Да
Количество линий: 12
Размер: 130 х 140 мм
Длина волны: 505-520 нм
Особенности: функция наклона
Класс лазера: 2
Электропитание: литиевая батарея 7,4 В 2600 мАч или 4 элемента питания АА или блок питания (зарядное устройство)
Функция мигания при наклоне: Да

Доставка

Доставка осуществлялась из Китая, посылка была у меня на 14-й день. Товар был упакован в обычную картонную коробку.

Комплектация и внешний вид

Инструмент поставляется в очень хорошем защитном сумке-чехле с толстыми стенками, который помогает уберечь прибор от повреждений. На коробке было два «пробоя», полученных при транспортировке, но прибор был цел, чехол справился со своей функцией.
Внутри находятся:
— лазерный осепостроитель
— Li-Ion аккумулятор на 2600 мАч
— поворотная тренога
— зарядное устройство, оно же выступает и блоком питания
— лазерная мишень
— очки
— батарейный отсек для 4-х батареек типоразмера «АА»
— инструкция пользователя

Отдельно в коробке находились:
— приемник лазерного луча
— кронштейн для крепления приемника лазерного луча




Инструкцию спрячу под спойлер

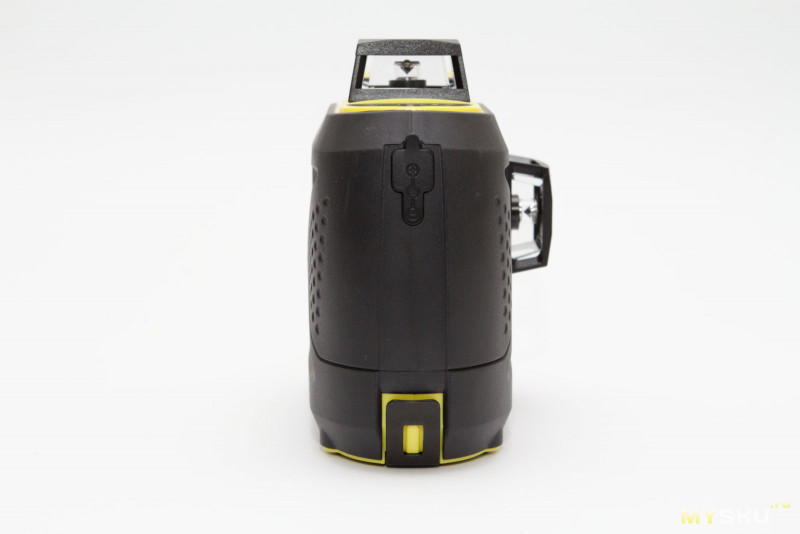

Осепостроитель

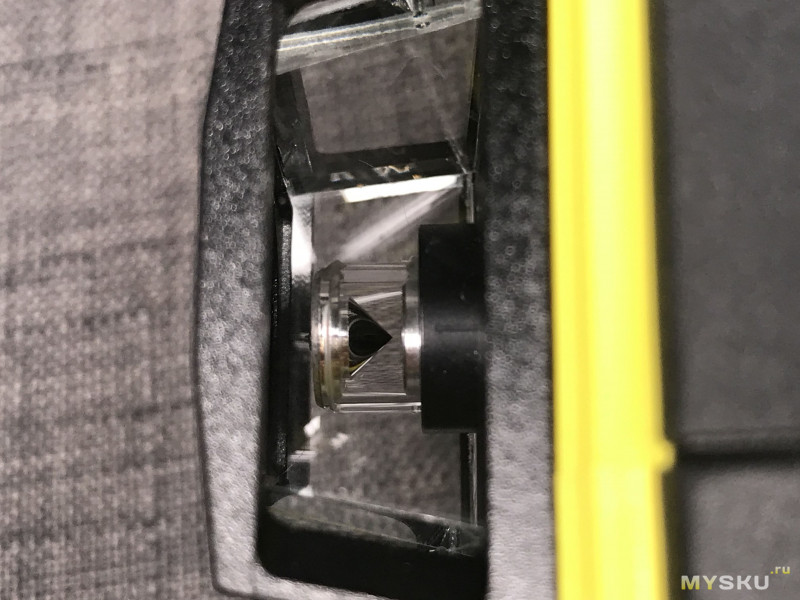

Корпус осепостроителя прорезиненный, на трех гранях имеются лазерные «окна»


С обратной стороны находится кнопка включения/выключения прибора. Чтобы включить осепостроитель, кнопку необходимо сдвинуть в сторону


В верхней части прибора кроме лазерного окна есть две кнопки и четыре светодиода индикации зарядки.

Кнопка с надписью «LASER» выполняет две функции:
— при коротких нажатиях включает/выключает лазерные линии на гранях. Могут гореть как отдельные плоскости, так и все вместе взятые;

— если прибор выключен, то длительное нажатие этой кнопки включит осепостроитель в режиме фиксации маятника без выравнивания, и тогда можно наклонять прибор под любым углом. При этом линии медленно мигают, сообщая о том, что самовыравнивания не происходит.
Вторая кнопка включает режим работы осепостроителя с приемником лазерного луча. Это нужно для работы в светлое время суток на улице, так как луча днем на улице практически не видно уже с метра-двух, а на больших расстояниях без приемника никак не обойтись. О работе кнопок сигнализирует светодиод, расположенный рядом, возле каждой из них.
Маятник самовыравнивающийся, колебания затухают очень быстро и не приходится долго ждать. Допустимое отклонение от вертикали составляет 4 градуса. При бОльшем отклонении линии начинают быстро мигать, сигнализируя что отклонение превысило максимальный предел

Более детально все показано в видео ниже «Часть 2. Обзор осепостроителя».




На торце есть разъём для подключения зарядного устройства, который закрыт резиновой крышкой

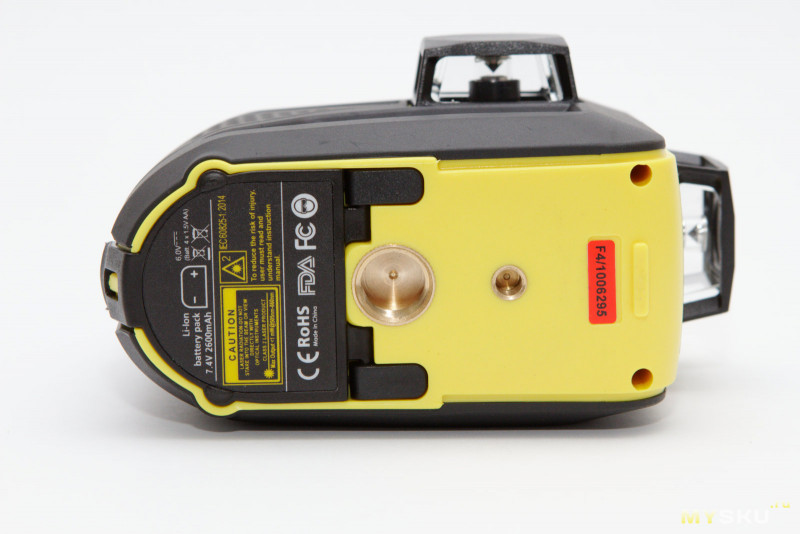

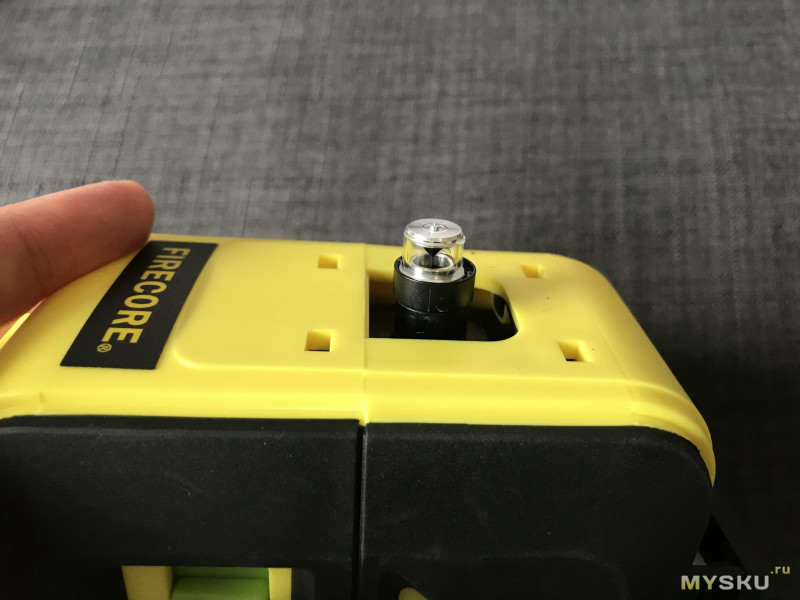

В нижней части прибора расположены два отверстия с резьбой на 1/4″ и 5/8″ для крепления на штатив

Здесь же расположена крышка батарейного отсека

Батарея — Li-Ion на 2600 мА/ч


Заряжается путем подключения зарядного устройства. При этом есть анимация зарядки

Предполагаю, что эти четыре светодиода также сигнализируют о степени зарядки аккумулятора, но пока не удалось это проверить.
Линии яркие, зеленые. Сравнивал с другим, более «простым» осепостроителем, то разница налицо. В помещении квартиры видны хорошо, на любом отдалении. Толщина линий изображена ниже, с 1 метра толщина около 1,5 мм, далее немного увеличивается, но абсолютно не критично.

Расстояние 1 м

Расстояние 2 м

Расстояние 3 м

Расстояние 4 м

Расстояние 5 м

Расстояние 6 м

Рисунок прибора в помещении

Точность прибора
Погрешность составила около 1 мм на 10 метрах, хотя заявлена 3 мм на 10 м. Я уже делал обзор не одного осепостроителя, и это пока что самый лучший результат. По вертикали тоже все хорошо: при подстветке в темноте отвеса, вся нить окрашивалась в зеленый цвет. Высота потолка 2,6 м. Более детально о проверке и её методе можно посмотреть в видео ниже «Часть 3. Проверка осепостроителя»

Приемник лазерного луча

Корпус выполнен из того же материала, что и осепостроитель, грани прорезиненные. На корпусе расположены кнопки включения/выключения самого прибора и кнопка включения/выключения звука.
Есть два пузырьковых уровня, один на верхнем торце, второй на боковом.

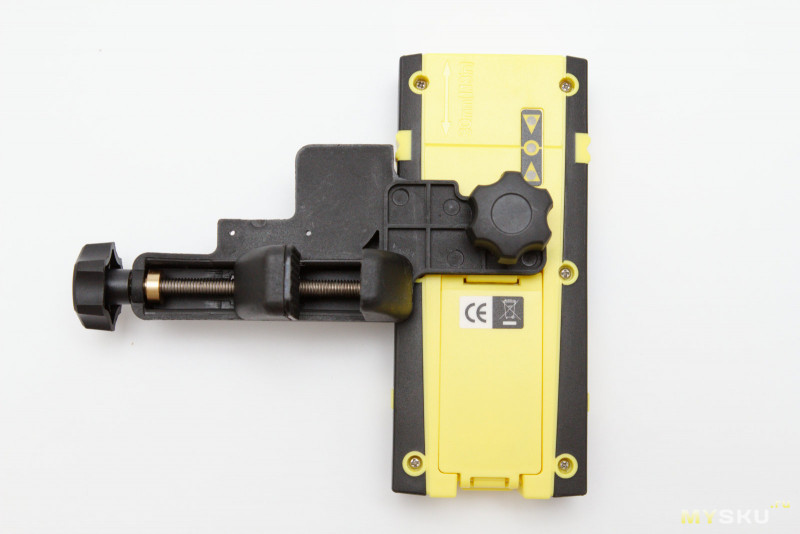

В комплекте шёл кронштейн, с помощью которого можно закрепить приемник на опоре






На передней, боковой и задней гранях расположены по три светодиода. Два красных светодиода расположены внутри стрелок, зеленый между ними. Принцип работы прост: если лазерная линия находится выше средней горизонтальной линии, то загорается стрелка вниз, указывающая в какую сторону надо двигать прибор и наоборот. Если есть совпадение, то загорается зеленый светодиод.

Стрелки и светодиоды дублируются на боковой и задних гранях, что может пригодиться в работе

Заявленное расстояние между приемником и осепостроителем составляет 50 м. Но тесты показали что прибор работает на расстоянии 70 метров. Причем на расстоянии 70 метров нет «вилки» в которой горит зеленый светодиод, сигнализирующий о том, что уровень найден. Отводя приёмник вверх или вниз на доли миллиметров зеленый светодиод гаснет и загорается стрелка.
Также на корпусе есть углубления, с помощью которых легко выставить прибор по линии, или наоборот, отметить найденную линию.
Более детально смотрите в видео «Часть 3. Проверка осепостроителя» ниже.

Тренога

Тренога достаточно массивная, ножки могут вращаться для компенсации неровности основания, на котором она установлена. Есть пузырьковый уровень, помогающий поставить треногу горизонтально. Осепостроитель накручивается на винт с резьбой 1/4″, а сам винт расположен на поворотной платформе, которую можно вращать на 360 градусов. Поворотная платформа поворачивается достаточно туго, для избежания ненужного инерциального вращения, что является очень грамотным решением.


В нижней части треноги есть отверстие с резьбой 5/8″, поэтому ее можно закрепить на штативе



Есть три регулировочных винта. Один из них медленно вращает платформу. Это позволяет легко навестись на нужную отметку вдалеке, а два других винта сдвигают платформу по горизонтали в двух взаимоперпендикулярных плоскостях.
Вот так выглядит прибор на треноге


Мишень

Пластиковая мишень имеет неодимовые магниты, с помощью которых ее легко закрепить на железных поверхностях

Очки

Обычные пластиковые очки зеленого цвета. Смотря через них линия лучше выделяется на фоне других предметов.

Зарядное устройство

Рассчитано на 12 В 2 А. Разбирать его не буду, не о нём обзор

Батарейный блок

Может быть вставлен вместо штатного аккумулятора. В него вставляются 4 элемента питания типоразмера АА (пальчиковые батарейки или аккумуляторы)

Видео состоит из трех частей

Часть 1. Распаковка лазерного осепостроителя на 12 линий Firecore F93T-XG


Часть 2. Обзор лазерного осепостроителя на 12 линий Firecore F93T-XG + приемник лазерного луча


Часть 3. Проверка лазерного осепостроителя на 12 линий Firecore F93T-XG


Часть 4. Часть 4. Проверка горизонтали лазерного осепостроителя на 12 линий Firecore F93T-XG

Выводы

Прибор получился очень функциональным и интересным. Яркость линий позволяет работать днем в помещении не напрягая зрение. Точность высокая, даже выше чем заявленная, дальность работы с приёмником 70 метров. Используется две резьбы на 1/4″ и 5/8″ что позволяет устанавливать прибор даже на фотоштатив. А имея дополнительно штангу этот набор позволит работать быстро и точно любому мастеру, ускоряя заработок денег.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Лазерный осепостроитель на 5 линий и 3 точки

Лазерный осепостроитель из Поднебесной, видео, фото, проверка. Кому интересно, прошу под кат.
Внимание, п.18.

Первый осепостроитель я покупал за свои кровные. Он до сих пор успешно выполняет свою работу на разных объектах. Сейчас ко мне в руки попал очередной нивелир, и я постараюсь объективно сделать его обзор, т.к. имею небольшой опыт «общения» с приборами подобного класса.
Посылка шла как обычно, около 4-х недель. Упакован прибор был хорошо, в коробку из пенопласта с толщиной стенки 1,5 см. Поэтому добрался он целым и невредимым.

Видео распаковки



Возможности нивелира лучше всего продемонстрирует изображение:

Особенности прибора, взято со страницы продавца

Автоматическое выравнивание в пределах 3-х градусов.
Лазерная линия: 1 горизонтальная линия и 4 вертикальные линии
Питание: AC 110-240В / 3 x 1.5V AA батарейки (в комплект поставки не включены)
Длина волны: 635 нм
Точность: 5м ± 1мм
Рабочее расстояние: внутри помещений радиус действия около 10 м. При использовании наружного приемника радиус действия около 50 м.
Время работы элементов питания: около 6 часов.
Рабочая температура: от -10 C до 45 C
Специальная функция: работа на открытом воздухе совместно с приемником лазерного излучения (в комплект не входит).

Содержимое посылки

Внутри посылки находится маленький, но достаточно солидно выглядящий чемодан. Его размеры: ШхВхГ — 195х230х135 мм. Масса чемодана с нивелиром, аккумуляторами и всеми принадлежностями составляет 1,6 кг.

Внутри он выложен мягкими материалами для предотвращения возможного повреждения прибора при транспортировке. В верхней части поролон, а в нижней части что-то похожее на пенопласт, в котором имеются ниши для самого нивелира и всех его принадлежностей, чтобы ничего не болталось.

Для переноски чемодана на плече к нему прилагается ремень, но качество ремня оставляет желать лучшего.

Инструкция пользователя на английском языке, полиграфия качественная, фото под спойлером.


Красные очки, которые по заявлению производителя улучшают видимость лазерного луча, но честно говоря, за более чем год использования подобного нивелира, я ими ни разу не воспользовался. Но небольшой эффект улучшения видимости имеется. В очках есть возможность регулировать длину дужек, поэтому каждый сможет настроить их под параметры своего лица.

Лазерная мишень увеличивает скорость работы при разметке подвесных потолочных систем и каркасов для гипсокартона. Но тут китайцы не были бы китайцами, если бы сделали все правильно. В моделях известных брендов (правда только в топовых она есть в комплекте), эта мишень может примагничиваться к железным поверхностям. Здесь же мишень выполнена целиком из пластика, а магнит к ней или забыли приклеить, или, что более вероятно, он там вообще не предполагался использоваться для удешевления производства.

Блок питания – просто незаменимая вещь если разрядились элементы питания. При наступлении подобной ситуации вам не нужно отвлекаться и тратить драгоценное время на поиск новых элементов питания вне объекта ремонта. Вилка блока питания европейская, поэтому никаких переходников для наших розеток не нужно. Питается прибор от трех пальчиковых батареек, или аккумуляторов. Мощность блока питания 5 Вт (5В 1А).

Пробовал разобрать блок питания, но у меня не получилось отщелкнуть одну половинку от другой.

Сам нивелир

Вид со стороны отсека для батареек

Разъем для подключение блока питания имеет резиновую заглушку — актуально на пыльных объектах

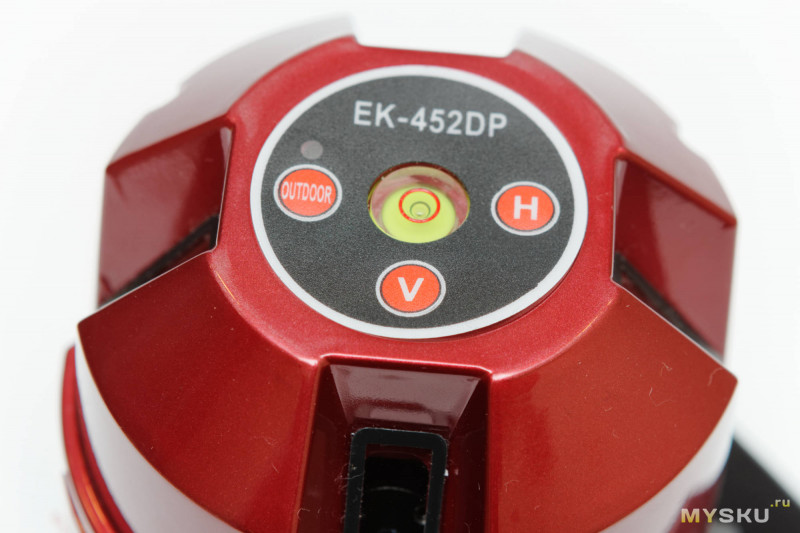

Верхняя панель управления прибором содержит пузырьковый уровень, надпись с названием модели и кнопки включения/отключения вертикальных и горизонтальной линии и кнопку outdoor. Нажатием на кнопку V можно включить сначала 2 вертикальных лини, следующее нажатие включает все 4 вертикальные линии, а следующее нажатие отключает все вертикальные линии. Кнопка H включает или отключает горизонтальную линию. Вертикальные и горизонтальная линия могут включаться независимо друг от друга. В помещении все линии видно хорошо и работа с нивелиром не вызывает никаких трудностей. Кнопка outdoor, нужна для работы с приемником лазерного излучения, который продается отдельно. Эта функция даст возможность заметно увеличить расстояние при работе на улице, а также прекрасно работать при очень ярком освещении, когда практически не виден лазерный луч.
В этой модели верхняя круглая наклейка с нанесенными изображениями кнопок всего лишь наклейка и не более того. Под изображениями кнопок есть отверстия, в которых находятся полноценные кнопки, похожие на «микрики», которые, в свою очередь, припаяны на плату управления прибором.
В предыдущей же модели нивелира эта наклейка содержала в себе и сами кнопки, которые через месяц работы забились пылью и перестали работать. Более детально об этом я писал здесь
Поэтому в этой модели использование настоящих кнопок действительно пойдет на пользу самому прибору. Но на фабрике плохо приклеили наклейку, это видно на фото, поэтому я ее чуть позже приклею на нормальный клей.

Корпус нивелира может свободно вращаться вокруг своей оси. Для более точного наведения вертикальных линий есть подстроечный винт, при вращении которого корпус очень медленно поворачивается и это позволяет более точно навестись на цель, особенно на больших расстояниях.

Для работы нивелир необходимо устанавливать на горизонтальную поверхность. После включения загорается горизонтальная линия. Максимальное отклонение от горизонтали не должно превышать 3 градуса. Поэтому на верхней части имеется пузырьковый уровень, чтобы, можно было вращая ножки, выставить нивелир горизонтально. Если отклонение больше 3-х градусов, то он начинает сигнализировать об этом писком, а линии перестают светиться.
В нижней части есть отверстие с резьбой 5/8″ для возможности закрепления на строительном штативе.

На линиях видны 2 светящиеся точки, они пригодятся тогда, когда слишком яркое освещение не дает возможности увидеть линии. А точки ярче линий и их в такой ситуации можно будет увидеть.

Третья точка – это точка отвеса. Она проецируется на пол из отверстия для крепления нивелира к штативу, а на потолке в месте пересечения вертикальных линий видим верхнюю точку. Соединив эти точки получаем вертикальную линию.

Пересечение линий на потолке

Толщина линий в зависимости от расстояния между нивелиром и поверхностью:

1 метр:

2 метра:

3 метра:

4 метра:

5 метров:

6 метров:

7 метров:

8 метров:

Энергопотребление

Если горит только точка отвеса — 2 мА
Точка отвеса и горизонтальная линия — 36 мА
Точка отвеса, горизонтальная линия и две вертикальные линии — 104 мА
Все линии — 167 мА

Разборка нивелира

Эту модель разбирать очень легко. Для этого необходимо открутить все болты по периметру корпуса и один на ручке включения прибора. После этого поднять корпус вверх. Батарейный отсек легко отсоединяется от основного корпуса, а все провода идут только к нему.
Внутренности размещу под спойлером.

Проверка нивелира

Проверка нивелира проводилась несколькими способами.
Проверка вертикали выполнялась с помощью обычного отвеса. Я прикрепил отвес к потолку. Расстояние между полом и потолком составляет 2,6 м. В результате вся нить подсвечена лазерной линией, что я считаю хорошим результатом.
Вот как выглядит конструкция при свете

А вот при подсветке лазерными линиями

Проверка горизонтали проводилась двумя способами. Первый — с помощью гидроуровня, расстояние между концами трубок составляло 3,35 м (более длинной трубки у меня нет). Результат получился хорошим, лазерная линия на обоих концах попала в нужное место. Но 3,35 метра — расстояние не очень большое, если говорить о реальных условиях применения данного прибора и меня это не удовлетворило.
Поэтому второй способ проверки горизонтали выглядел следующим образом:
У меня в квартире максимальное расстояние между двумя противоположными стенками с прямой видимостью составляет 9,5 м, точнее это расстояние между входной дверью и стеной в ванной через коридор. Я расположил нивелир сначала ближе к стене ванной и на обоих стенах нанес метки по лазерной линии. Потом перенес нивелир к входной двери и выровнял нивелир по метке на двери. После этого необходимо проверить совпадение лазерной линии и метки в противоположном конце. У меня расхождение получилось около 0,5 мм, на глаз практически не видимое. Я считаю и этот результат убедительным. А учитывая данные со страницы продавца, что погрешность составляет 1 мм на 5 м, то данный результат вполне вписывается в заявленную продавцом точность прибора.

Переходник с резьбы 5/8″ на 1/4″

Если у вас есть фотоштатив с резьбой на 1/4″, то можно воспользоваться переходником с резьбы 5/8″ на 1/4″. Но при использовании переходника нельзя будет видеть точку отвеса, т.к. переходник просто наглухо закроет нижнее отверстие. Но все остальные функции будут работать.


Переходник доступен для покупки здесь
Нивелир на фотоштативе с использованием переходника

Показывать проведенные тесты с помощью фото я не стал, потому на фотографиях не всегда можно всё вместить в один кадр, поэтому все снял на видео.

Видеообзор и проверка нивелира

Вроде бы все постарался проверить и показать. Если что не осветил, то спрашивайте. Выводы делайте сами, отвечу на вопросы в комментариях. Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Лазерный осепостроитель PRACMANU 5 линий 6 точек + штатив

В последнее время наблюдается ну очень много обзоров данного прибора, видимо продавец Pracmanu, освобождая склады, шлёт их всем подряд. Ничего против не имею, от предложения грех было отказываться. До этого пользовался побитым жизнью совсем простым двухлучевым осепостроителем, надеюсь, новый инструмент сможет полноценно заменить старичка LD-SL01.
Постараюсь быть краток и не растягивать писанину на 1,5км и 500 фото видов с разных сторон 🙂

Доставка была из России, довольно быстрая (всего неделя), ТК СДЭК, вес всей посылки 1,9кг, форма неопределённая 🙂

В этом пакете лежали два пакета

Распаковываем пакет с прибором, там обнаруживаем картонную коробку.
Надпись Laser Level Professional на коробке вводит в заблуждение — прибор чисто бытовой, не более того. Остальные надписи на китайском языке.

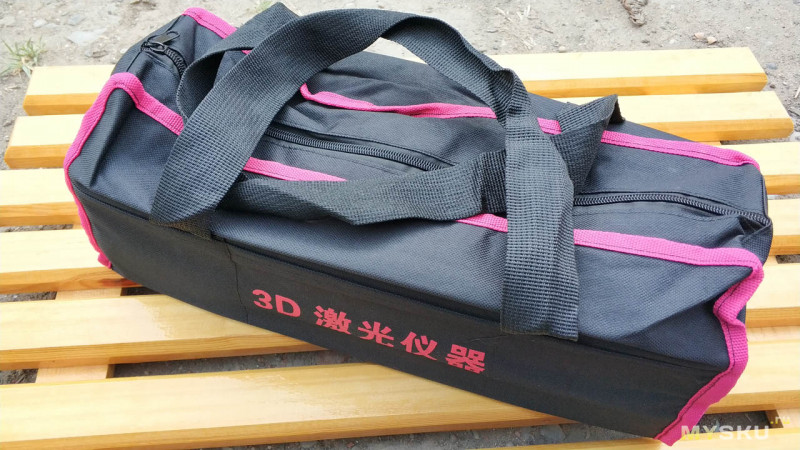

Где лежит тканевый кофр с наплечным ремешком

Внутри всё довольно плотно уложено

Вынимаем содержимое на свет божий
— сам прибор
— красные очки
— адаптер питания
— бумажная инструкция на английском языке

Вставка из вспененного полиэтилена для защиты прибора от повреждений при перевозке. Там-же его можно хранить.

Вставыш наборный клееный

Красные пластиковые очки совсем простые, дужки хлипкие, пользоваться нужно очень осторожно, чтобы не поломать


Принцип работы очков основан на цветовом контрасте. Очки значительно затеняют фон почти не трогая луч лазера и его становится реально лучше видно даже при ярком солнечном свете

Адаптер питания
Заявлено 4,5В ±0,5В 1000мА
Сразу скажу, что реально адаптер со скрипом выдаёт 4,5В 500мА
Позже в обзоре я займусь им персонально 🙂

Осепостроитель

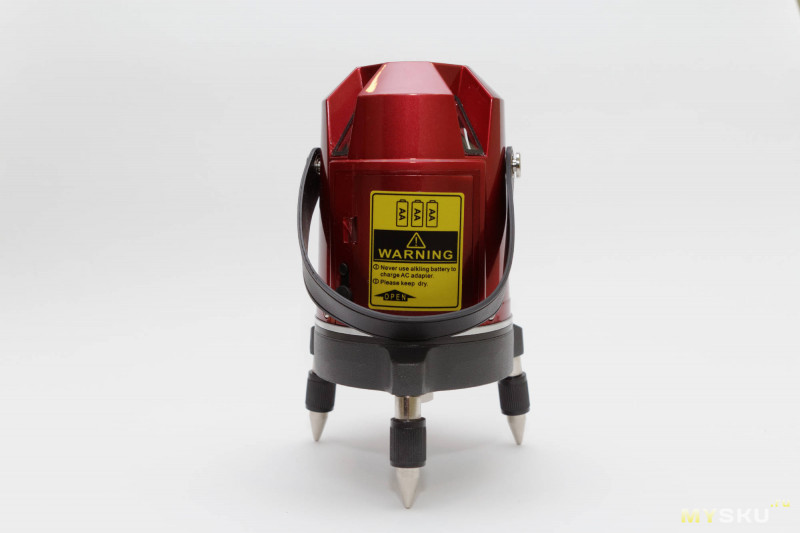

На крышке батарейного отсека приклеена предупреждающая этикетка, типа 2 класс опасности лазерного излучения, ну и заодно спецификации на ней указали

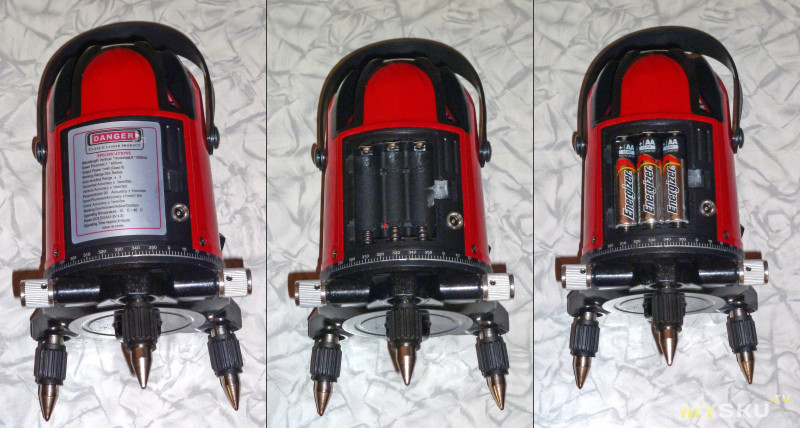

В батарейный блок вставляются 3 пальчиковых батарейки формата АА.

Там-же рядом находится гнездо внешнего питания.
Т.к. при вставленном штекере батарейки не отключаются, при сетевом питании их желательно вынимать, чтобы не было подзаряда и их последующего вытекания.
Корпус прибора выполнен их алюминиевого сплава, резьба под штатив 5/8″

Ножки съёмные, позволяют точнее выставить положение прибора по высоте и горизонту

Всего прибор строит 5 линий и 6 точек, которые помогают проводить измерения при ярком свете. Одна из точек — внизу под прибором (надир), сверху в зените точку сделать забыли 🙂

Высота горизонтального луча относительно плоскости ножек — 115мм
Встроенный пузырьковый уровень имеет зелёную подсветку

Успокоитель довольно слабый из-за большого веса маятника — после толчка корпуса луч колеблется ещё секунд 10.


Заявленная точность построения в разных местах указывается разная — от 1мм/5м до 2мм/5м

Лучи в разных условиях работы



Горизонтальный луч имеет сектор около 90гр и за счет поворотной конструкции корпуса сектор можно произвольно крутить. Микрометрическая подстройка поворота помогает точнее двигать вертикальные лучи.

Особенность горизонтального луча — он сильно теряет в яркости по сторонам от центра. Около центра непосредственно вблизи метки луч расслаивается на чёрточки.

Заявлена влаго- и пылезащита, но класс защиты не указан.
Лямка помогает перемещать прибор на небольшие расстояния в пределах квартиры (дома). Также, её теоретически можно попытаться использовать для подвеса на потолке, что очень помогает при его изготовлении.
Проверил — работает, но использовать с осторожностью, т.к. положение прибора жёстко не зафиксировано и возможен сдвиг луча по высоте.


Лучше сделать площадку, которую и подвешивать

Колхоз, который мне помог делать потолки

Цвет всех лазеров — красный 650нм
Прибор умеет модулировать луч на частоте 5,8кГц для снижения его яркости и заодно для работы лазерного приёмника. Модулируются сразу все включенные лучи.

Потребляемый ток от батареек
Только горизонтальный луч 0,20А
Один вертикальный луч — 0,32А
Два вертикальных луча 0,48А
Все лучи 0,58А
В режиме модуляции луча, ток снижается примерно вдвое
Как видно, потребляемый ток довольно велик и батарейки лучше использовать для кратковременной работы.

Включение жёстко связано с фиксатором маятника. При разблокировке, сразу включается горизонтальный луч.
Иногда, маятник залипает с противным писком и требуется корпус прибора немного пошатнуть.
Кнопка H позволяет включать — отключать горизонтальный луч
Кнопка V переключает режим работы вертикальных лучей по кольцу — Выключены — Включён один луч — Включены оба луча — Выключены
Кнопка OUT позволяет включать модуляцию всех работающих лучей, а также позволяет отключать предупреждение при критическом наклоне прибора (удерживая её более 1 секунды).
Высота горизонтального луча относительно пола при работе на штатных ножках — 112мм
Минимальная высота горизонтального луча относительно пола при установке на штатив — 510мм
Максимальная высота горизонтального луча относительно пола при установке на штатив — 1255мм

Проверку проводил в помещении, где ограничение по длине составляет 9,5м и высота потолка 2,6м

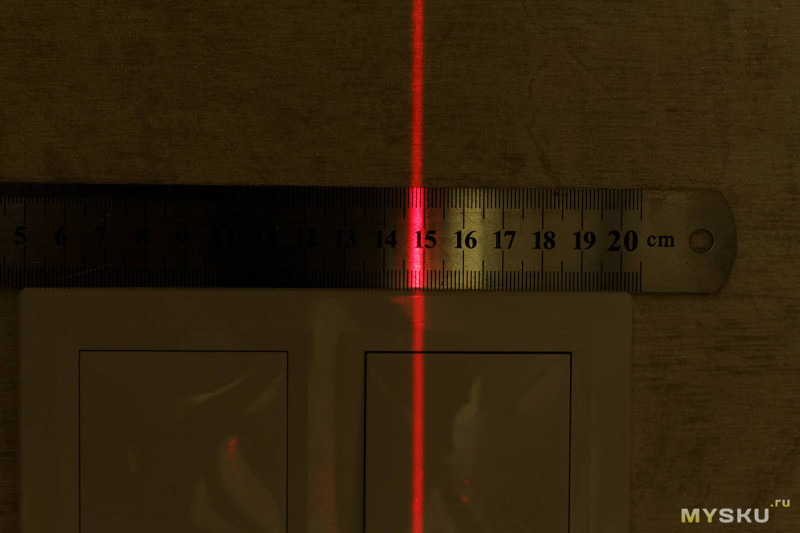

Толщина лазерных лучей оказалась больше, чем хотелось-бы — вблизи прибора около 1,5мм, на расстоянии 9,5м около 2мм, яркость с расстоянием естественно значительно снижается.

На больших расстояниях в солнечную погоду придётся надевать очки.
Вертикаль по отвесу проверять оказалось почти бессмысленно, т.к. на такой малой длине вертикали (2,5м) точность прибора не проверить.Никакого отклонения вертикальных лучей обнаружить так и не удалось. На улице длинный отвес постоянно качается от ветра и фактически становится маятником 🙂
С горизонталью всё оказалось гораздо веселее. Проверку проводил по известной методике с перестановкой прибора и засечками на противоположных стенах.
Ставим прибор на штатив около одной стены, делаем на стене засечку горизонтального луча, поворачиваем голову прибора на 180 градусов на отдалённую стену и также делаем там засечку. Далее переносим прибор к этой отдалённой стене, совмещаем лазер с засечкой по высоте, разворачиваем на 180 градусов и смотрим насколько луч сместился от первоначальной засечки. Далее считаем и думаем…
Наклон горизонтального луча оказался ну очень велик. Я сначала даже подумал, что где-то ошибся и перепроверил. Ан нет, горизонтальный луч реально очень не горизонтален 🙁 На дистанции 9,5+9,5м=19м сдвиг составил аж 11мм! Это примерно 3мм на 5м и значительно превышает заявленную погрешность.

Делать нечего, придётся совмещать разборку с юстировкой 🙂
Разбирается прибор очень просто — откручивается винт ручки блокировки, снимается ручка блокировки, откручиваются 4 винта корпуса и защитный пластиковый колпак можно снимать.




Проблема была обнаружена сразу — токоподводящие проводки были отогнуты и касались стойки

Это недопустимо — они по всей длине не должны ничего задевать. Видимо, при установке кожуха их случайно задели. Аккуратно отодвинул их подальше от стойки и от маятника, чтобы ни один проводок ничего не задевал.

После этого, собрал прибор и опять проверил горизонтальную точность.

Стало значительно лучше и в заданную точность прибор уложился, но я всё равно немного поправил горизонт при помощи юстировочных гаек.

Хватило их повернуть на 1/2 оборота чтобы выставить луч почти точно в горизонт.

В итоге, получилась погрешность около 1мм/19м или 0,3мм/5м, что меня вполне устроило
На всякий случай, проверил отвесом вертикаль — заметного отклонения не заметил. Т.к. по отвесу в помещении вертикаль проверять очень неудобно (из-за ограничения линии отвеса 2,5м), можно её косвенно проверять по наклону горизонтального луча в плоскости вращения головы прибора (по смещению крайних концов горизонтального лазерного луча). Это связано с тем, что обычно угол 90гр между лучами настраивается на заводе достаточно точно.
Горизонталь луча в перпендикулярной плоскости оказалась в норме — на расстоянии 9,5м луч почти не уползал при повороте головы на 90 градусов.


При необходимости, вертикаль можно также юстировать винтом.

Штатив очень помогает «отбить» горизонт на нужном уровне. Для работы под потолком ещё желателен подвес, но он в комплект не входит 🙂
Прошу обратить внимание, что это не фотоштатив! Резьба у него увеличена до 5/8″ и есть сквозной просвет для луча надира. Крючка нет (он тут и не нужен), есть пузырьковый уровень для подстройки вылета ножек.
Сама конструкция штатива очень проста, для бытового использования в помещении прочности и устойчивости вполне достаточно. Материалы — алюминиевый профиль и пластик.

Минимальная высота штатива до опорной поверхности 425мм
Высота с выдвинутыми ногами на одно колено — 645мм
Высота с выдвинутыми ногами полностью — 890мм
Длина выдвижной штанги — 285мм
Полная максимальная высота — 1175мм






Прибор на штативе

Одна ножка упёрлась в ручку настройки высоты вылета штанги, поэтому её пришлось открутить

Дополнительно проверил адаптер питания



Реальная схема адаптера

Не смог удержаться и привёл его в более-менее приемлемое состояние 🙂
— поставил X1 конденсатор
— переместил конденсатор 10мкФ подальше от выходных цепей
— сделал нормальный зазор между первичной и вторичной цепями
— переделал схему контроля тока т.к. штатная схема собрана некорректно и при замыкании в цепи нагрузки мгновенно выходит из строя



Схема после переделки

Бонус

Рядом со старичком

Вывод: полезный в домашнем ремонте прибор, производителю следует более ответственно относится к его сборке и настройке.

Спасибо, если дочитали хотя-бы до половины, я очень старался и упарился писать этот обзор в прямом смысле 🙂

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Лазерные уровни — обзоры, тесты, сравнения, технические характеристики и отзывы

вертикаль 360° (1)

горизонт 360° (3)

горизонт 360° + 1 вертикаль (8)

горизонт 360° + 2 вертикали (7)

горизонт 360° + 3 вертикали (1)

горизонт 360° + 4 вертикали (9)

две плоскости по 360° (6)

крест + 1 вертикаль (34)

крест + 2 вертикали (5)

крест + 3 вертикали (21)

лазерный крест (77)

лазерный крест + 5 точек (10)

три плоскости по 360° (28)

четыре плоскости 360° (2)

www.laser-level.ru

Лазерный построитель плоскостей на 5 линий Mtian

Обзор лазерного построителя плоскостей на 5 линий. Долго и много искал на просторах интернета хоть каких-то вменяемых обзоров и тестов подобных девайсов. Не нашел, но прибор был нужен. Понадеявшись на отзывы на странице самого продавца, я сделал заказ. Доставка из Китая в Украину заняла ровно месяц. Прибор пришел в коробке, которая была в пенопластовой упаковке. Толщина пенопласта 1,5 см. Посылка пришла на удивление целой и без сильных повреждений.

Вот что умеет описываемый построитель плоскостей, честно скажу, что картинку взял от «породистого» осепостроителя, но сути это не меняет.

Видео распаковки посылки

Внутри посылки была коробка, в которой был сам построитель плоскостей, блок питания 5В 1А для американской розетки, переходник на евророзетку, очки из красного пластика, ремень для транспортировки коробки.

У очков был отломан один край, поэтому они вообще не держаться в оправе. Буду требовать компенсации у продавца.

Коробка внутри имеет вставки из материала, который помогает предохранить прибор от ударов.

Пластик, из которого сделан корпус данного прибора, имеет достаточно красивый вид. Есть ручка для более удобного переноса с места на место. Включается прибор поворотом ручки, на боку корпуса. Также эта ручка выполняет функцию блокировки маятникового механизма, благодаря чему транспортировка становится безопасной, даже при сотрясениях.

На верхней части имеется пузырьковый уровень и три кнопки: H, V, Out door
H – включает или выключает горизонтальную лазерную линию.
Поочередное нажатие кнопки V последовательно включает вертикальные линии или выключает все сразу. Включение горизонтальной линии и вертикальных литний, не зависят друг от друга. Тоесть если нужна только горизонтальная линия – включил и работешь. Нужна вертикаль, но без горизонтали – пожалуйста.

Кнопка Out door используется для работы в условиях яркой освещенности, в основном на улице днем, и я на просторах интернета встречал мнения, что если нажать эту кнопку, то лазер начинает ярче светиться, поэтому с ним можно работать днем на солнце. Это все не так, и при нажатии этой кнопки лазер ярче не светит. Этот режим используется совместно со специальным приемником, цена которого почти такая же, как и у самого прибора, и я видел видеоролики «породистых» построителей плоскостей, в которых объясняется как это работает. Думаю кому интересно, могут найти эту информацию. Также если включить прибор при нажатой кнопке Out door, то он перестанет сигнализировать (пищать), если отклонение от вертикали составляет более 3-х градусов. Все это я показал на видео в конце данного обзора.

Прибор имеет 3 ноги, которые вращаются. С их помощью можно отрегулировать вертикальное положение. Честно говоря, прибор достаточно капризный, и пищит даже находясь практически в вертикальном положении. Но это не доставляет неудобств. Если ставить вертикально, то все нормально. Вертикаль помогает настроить встроенный пузырьковый уровень.

Батарейный отсек легко открывается, установка и съем аккумуляторов не составляет труда. Крышка не люфтит. А вот положение аккумуляторов слегка не привычное, все они направлены плюсовым полюсом вверх, а не поочередно, вверх и вниз, как например, я к этому привык в детских игрушках.

Рядом с батарейным отсеком имеется гнездо, для подключения блока питания. Я считаю что эта фича редко используемая, но оооочень нужная в критических ситуациях, если сели батарейки, а новых взять негде.


Осеопостроитель можно закрепить на штатив. Отверстие для штатива имеет резьбу 5/8 дюйма. У меня есть фотоштатив, и ранее я заказал переходник на ебее, в названии которого было написано что-то типа такого: 6in1 1/4″ 3/8″ screw & 5/8″ ebay.com/itm/230468200261 – не покупайте, это все фигня, там реально резьба 3/8”, а не 5/8”. Если кто захочет все-таки купить переходник, то надо помнить что использование фотоштатива вносит ограничение – не будет отвеса, потому как нижняя точка будет закрыта переходником, также эти переходники по цене приближаются к стоимости дешевого штатива в офлайне, поэтому вообще не вижу смысла его использовать. Я решил купить обычный строительный штатив, тем более он сделан так, что функция отвеса сохраняется.

Вес прибора составляет 904 грамма, с тремя аккумуляторами 982.

Энергопотребление, как по мне, очень даже не уровне. В первый день у меня не было амперметра и я, полностью зарядив свои аккумуляторы емкостью 1,9 а/ч, оставил прибор со всеми включенными линиями на длительное время. Для замера использовал секундомер. Так и не дождавшись момента, когда сядут аккумуляторы, я выключил его на отметке 6 часов 55 минут и лег спать. На следующий день у меня появилась возможность сделать измерения мультиметром и вот что из этого вышло (ниже приведены комбинации включения H — горизонтальной и V — вертикальной линий):
H 50 мА включена только горизонтальная линия
V1 40 мА включена только первая вертикальная линия
HV1 90 мА включены горизонтальная и первая вертикальная линии
V1V2 75 мА включены первая и вторая вертикальные линии
V1V2V3 140 мА включены все три вертикальные линии
HV1V2 120 мА включены горизонтальная и две вертикальные линии
HV1V2V3 180 мА включено все

Попытался разобрать данный прибор. Но из-за того, что там много тонких проводов, а половинки соединены шлейфами, я побоялся их вытаскивать. Поэтому сфотографировал лишь то, что можно было увидеть, приподняв крышку.

Тонкие провода на данном фото использованы из-за того, что они соединяют маятниковый механизм с корпусом, и если их сделать толстыми, то механизм утратит точность, провода попросту будут мешать.

Работа построителя плоскостей

Линии достаточно хорошо видно при работе в помещении без солнца. Я работал на северной стороне, но думаю что если работать днем на солнечной стороне, то видимость будет не очень хорошей. Толщина линии составляет 2 мм, чего будет достаточно для выполнения работ. С изменением расстояния толщина линии не изменяется, по крайней мере на 5-7 метрах. На линиях имеются 3 точки, думаю их сделали как раз для работы при ярком освещении. На пересечении вертикальной и горизонтальных линий тоже есть точка, но почему-то она находится не на самом пересечении, а немного смещена. Думаю дело в криворуком рабочем, который собирал внутренности этого прибора.


При работе с прибором его можно свободно вращать, наводя ту или иную вертикальную линию в нужное место. Имеется шкала в градусах, что я думаю будет очень полезно, если надо повернуть плоскость на конкретное количество градусов. Также есть ручки микроподстройки вертикальных линий – очень полезная штука, без которой использование прибора было бы очень неудобным.

Есть точка отвеса – это лазерная точка, которая светит вертикально вниз на пол из отверстия для штатива в нижней части корпуса. Если при этом включить все вертикальные линии, то на потолке образуется их пересечение, в виде креста, и условная прямая, проведенная между точкой отвеса на полу и пересечением на потолке, будет строго вертикальна. Если же эту вертикаль отбивать с помощью отвеса – то, во-первых, на это нужно два человека, а во вторых, если потолок высокий, то эта работа превращается в «ацкий» труд. А с помощью данного прибора делать это одно удовольствие.

Точность

Ну и теперь о самом главном, на сколько точно работает построитель плоскостей. Для измерения точности по вертикали я использовал отвес, длинна которого составляла 2,7 м. При подсвечивании отвеса (это когда крутишь ручку микороподстройки и вертикальная линия медленно движется в сторону) нить начинала светиться красным цветом по всей длине. Но сказать, что лазерная линия совсем вертикальная – не могу. Потому что при наведении лазером на нить, сначала подсвечивалась его нижняя часть и постепенно подсветка доходила до самого верха. Но так как нить оказывается подсвеченной полностью по всей длине, то можно считать, что погрешность измерения составляет до 2-х мм (считаю, что все же это 1 мм) на длине 2,7 м.

Проверку горизонтального луча я проводил с помощью способа, описанного кем-то в интернете. Суть метода такова: в одном углу комнаты ставим прибор и делаем отметки на лазерной линии в разных точках стены, в начале и в конце. После этого переносим прибор в другой угол комнаты, выравниваем его так, чтобы лазерная линия совпадала с отметкой на стене, и в идеале обе отметки должны остаться на лазерной линии. У меня так и получилось. На счет заявленной продавцом величины погрешности, хочу уточнить, что такой точностью (1 мм/7м) не обладают даже «породистые» построители плоскостей, поэтому серьезно к этому я бы не относился. В моих измерениях горизонтальная погрешность составила 1 мм на 5 м и меня это вполне устраивает. Все это есть в видео ниже.

UPD 26.11.2014
Проверил водным уровнем. Расстояние между точками замера около 3-х метров. Вода в трубке четко по лазерной линии.

Проверка взаимоперпендикулярности плоскостей дала положительный результат. Проверял как написано в комментариях.

Выводы

Прибор мне очень понравился. Работать с ним легко и приятно. Осталось проверить, как на долго его хватит, но буду надеяться что все будет хорошо. При покупке очень сильно переживал, что он может «мазать» на сантиметры, ожидания не оправдались, а даже можно сказать что я был очень сильно удивлен его точностью за такие деньги.

По поводу стоимости: на момент покупки его цена составляла 72 доллара или 960 гривен с доставкой. Стоимость «американца», который умеет то же самое, и даже меньше в некоторых моментах ADA 3D Liner 4V составляет 4227 гривен. Платить в 4,4 раза больше не захотелось, поэтому и была сделана эта покупка.

Надеюсь мой обзор был полезен.
Желаю всем удачи

mysku.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
