Освещенность в люксах таблица: Что нужно знать о нормах освещённости в помещении?

Что нужно знать о нормах освещённости в помещении?

Что нужно знать о нормах освещённости в помещении?

Тип помещения Норма освещенности согласно СНиП, Лк
Ванные комнаты, санузлы, душевые 50
Биллиардная 300
Тренажерный зал 150
Сауна, бассейн, раздевалка 100
Гардеробная 75
Подсобные 300
Квартирные коридоры и холлы 50
Кабинет, библиотека 300
Детские 200
Кухни 150
Жилые комнаты 150
Вестибюли 30

Помимо российских норм, можно руководствоваться и европейскими нормативами. Так освещённость рабочих мест обуславливает стандарт Евросоюза — EN 12464.
Стоит отметить, что европейцы предусматривают более интенсивный свет в офисах.
Приведём для сравнения нормы, принятые в РФ, и международные. Как видим, разница существенная

Тип помещения Освещенность(лк) по Российским нормам (СНиП 23-05-95) Освещенность (лк) по Международным нормам (МКО)
Офисы общего назначения с использованием компьютеров 200-300 500
Офисы большой площади со свободной планировкой 400 750
Офисы с чертежными работами 500 1000
Конференц — залы 200 300
Лестницы, экскалаторы 50 — 100 150
Коридоры, холлы 50 — 75 100
Архивы 75 200
Кладовые 50 100

Подпишитесь и узнавайте первыми о новостях и акциях Отправляя запрос, Вы соглашаетесь на обработку персональных данных

Купить в розницу

Если Вы не являетесь оптовым покупателем, можно перейти в интернет магазин

В интернет-магазин

Оптовые закупки

Если Вы оптовый покупатель, пожалуйста заполните форму ниже, и получите доступ в личный кабинет

Регистрация оптовика

таблица для разных видов помещений, перевод в люмены

На чтение 9 мин Просмотров 19. 7к. Опубликовано Обновлено

Содержание

  1. Что такое люкс
  2. Нормы освещенности в разных видах помещений
  3. Шкала освещенности в люксах
  4. Минимальная освещенность в люксах
  5. Как определять освещенность в люксах
  6. Приборы для измерения освещенности

Люкс является основной единицей измерения при проектировании и проверке норм освещенности во всех видах помещений, а также на улице. Лк в освещении используется в качестве показателя, с помощью которого можно обеспечить нормальное выполнение любых работ. Главное – подобрать освещение в соответствии с нормами, установленными СНиП и СП.

Освещенность должна быть такой, чтобы человеку было комфортно в помещении.

Что такое люкс

Расшифровка Лк в освещении обозначает люкс, разобраться с термином не составит труда. Он используется для нормирования света. Если нарушить рекомендованные правила, то это негативно скажется на зрении. Человек будут намного быстрее уставать или же из-за излишней яркости будут болеть глаза. Все основные показатели есть в СП 52.13330.2016, это основной нормативный документ, которым руководствуются все российские проектировщики.

Есть два основных показателя – люксы и люмены, в чем разница понимают немногие, хотя тут все просто:

  1. Люмен (Лм) – единица измерения светового потока, используемая в международной системе физических величин. Он равен потоку, исходящему из точечного источника с силой света в 1 канделу. То есть, данный показатель отражает полный световой поток, исходящий от лампы. Он не учитывает концентрацию света за счет отражателя или его бесполезное рассеивание во все стороны.
  2. Люкс – единица измерения освещенности, входящая в международную систему. Он равен освещенности участка площадью в 1 кв.м. с силой света в 1 люмен. Если на квадратный метр падает световой поток в 200 люмен, освещенность равна 200 люксов. Если свет распределяется на 10 кв. м., то освещенность составит 20 Лк.
Наглядный пример, как могут светить фонари с одинаковым световым потоком, но разным световым пучком.

Нормы освещенности в разных видах помещений

В СНиП регламентированы все основные показатели. Нужно найти тип помещения, чтобы узнать минимально допустимое значение, от которого следует отталкиваться при проектировании. При этом диапазон может быть достаточно большим, все зависит от специфики выполняемых работ и других особенностей. Ниже указана освещенность в люксах – таблица показывает значения для основных типов помещений.

ПомещениеНорматив освещенности, в Лк
Офисные помещения для работы за компьютерами или с документами300
Переговорные комнаты, конференц-залы200
Лестницы, эскалаторы50-100
Коридоры, холлы50-75
Кладовки, подсобные помещения50
Помещения для черчения500
Жилые комнаты и кухни150
Детские комнаты, игровые зоны200
Библиотеки, кабинеты300
Ванные санузлы, коридоры в квартирах50
Сауны, бани, бассейны100
Учебные классы400
Спортзалы200
Для каждого вида помещения норма освещенности отличается.

Есть показатели и для других сфер. Что касается производственных помещений и цехов, там есть градация по степени точности выполняемых работ. В зависимости от этого освещенность может варьироваться от 50 до 5000 люксов и даже больше. Причем, предъявляются требования как к местному, так и к общему освещению, оба параметра одинаково важны.

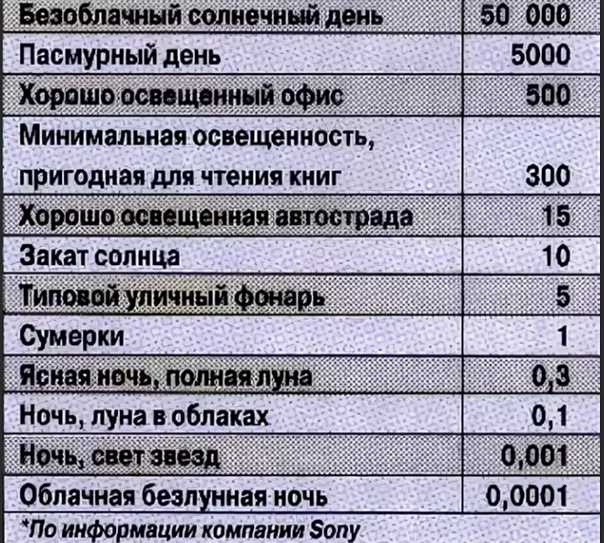

Шкала освещенности в люксах

Для определения подходящего светового режима можно использовать еще один вариант – шкалу освещенности. В ней установлены рекомендуемые значения в зависимости от выполняемой деятельности.

Род занятийРекомендуемый уровень освещенности
Места с темной обстановкой вокругОт 30 до 50
Площадки и помещения, где не выполняются постоянные работы100-200
Места с ограниченной нагрузкой на зрение200-500
Объекты со средним уровнем зрительной работы500-1000
Работы с высокими требованиями освещенностиОт 1000 до 2000
Проведение точных работ2000-5000
Сверхточные работыОт 5000 до 10000
Помещения, требующие особых условий освещения (например, операционные)10000-20000
Чем выше требования к точности, тем ярче должен быть свет.

В одном помещении может быть несколько разных зон, если это требуется для нормального выполнения работ.

Минимальная освещенность в люксах

Если указана мощность ламп в ваттах, нужно обязательно переводить показатели в люксы, так как нормативы указаны именно для них. Есть информация о том, сколько Лк в 1 Вт разных источников света, поэтому провести расчеты не составит труда. Что касается минимальной освещенности, то данные, указанные в СНиП являются именно нижним показателем, на который стоит ориентироваться.

Свет может быть ярче установленных норм, на этот счет нет особых ограничений. Главное, чтобы не было дискомфорта для зрения. Но что касается показателей ниже установленного значения, допустимая разница составляет не больше 10%. Это и есть абсолютный минимум, ниже которого опускаться нельзя.

Аварийное освещение должно обеспечивать нормальную видимость при эвакуации.

Как определять освещенность в люксах

Расчеты не занимают много времени, если известна хотя бы мощность лампы в люменах. Она отличается для разных источников света. И если на упаковках светодиодных и люминесцентных изделий есть вся необходимая информация, то у ламп накала ее может и не быть. Но рассчитать силу света в люменах несложно – мощность в ваттах умножается на 12. Так, вариант на 100 Вт выдает примерно 1200 Лм.

На упаковке со светодиодными лампами есть вся нужная информация.

Для определения освещенности без использования оборудования надо знать суммарную мощность светильника и площадь, на которую распространяется свет. Исходя из этого посчитать примерное значение нетрудно. При этом стоит понимать, что полученный результат примерный, так как он не может учесть потери светового потока и особенности его распределения рассеивателем плафона.

В отличие от искусственного света, естественный зависит от ряда условий – облачности, региона, расположения зданий и деревьев рядом. Чтобы оценить качество освещения используют КЕО (коэффициент естественной освещенности), который измеряется на уровне пола на расстоянии 1 метр от стены, противоположной оконным проемам.

Приборы для измерения освещенности

Замеры производятся с помощью люксометра. Это специальный прибор с фотоэлементом, проводимость которого зависит от силы света, попадающего на него. Для проведения проверок надо использовать оборудование с погрешностью не большее 10%, это требование установлено нормами ГОСТ.

Прибор обычно состоит из электронного модуля с экраном и блоком настроек и фотоэлемента, прикрепленного на гибком проводе. Такая конструкция позволяет проверить показатели в любом месте, достаточно протянуть руку.

Проводить измерения люксометром несложно.

Можно проверить освещенность с помощью фотоаппарата, сфотографировав белый лист и сверив параметры диафрагмы и выдержки.

Люксы используются при оценке освещенности всех помещений, так как это самый простой вариант проверки соответствия света установленным нормам. Если все спроектировано верно, будут созданы лучшие условия для зрения человека.

Понимание и интерпретация значений люкса — приложения Win32

Редактировать

Твиттер LinkedIn Фейсбук Электронная почта

  • Статья
  • 2 минуты на чтение

Основным типом данных датчика внешней освещенности является освещенность в люксах (люменах на квадратный метр). Принципы, изложенные в этом разделе, основаны на использовании значений освещенности в качестве входных данных и реагировании на эти данные в программе.

Показания в люксах прямо пропорциональны энергии на квадратный метр, поглощаемой в секунду. Человеческое восприятие уровней освещенности не так однозначно. Человеческое восприятие света сложно, потому что наши глаза постоянно приспосабливаются, и другие биологические процессы влияют на наше восприятие. Однако мы можем думать об этом восприятии с упрощенной точки зрения, создав несколько диапазонов интереса с известными верхними и нижними порогами.

В следующем примере набора данных представлены приблизительные пороговые значения для обычных условий освещения и соответствующий шаг освещения. Здесь каждый шаг освещения представляет изменение в освещении.

Примечание

Этот набор данных предназначен для иллюстрации и может быть не совсем точным для всех пользователей или ситуаций.



Условия освещения От (люкс) К (люкс) Среднее значение (люкс) Ступень освещения
Черная смола 0 10 5 1
Очень темный 11 50 30 2
Темное помещение 51 200 125 3
Тусклое освещение в помещении 201 400 300 4
Обычный В помещении 401 1000 700 5
Яркое помещение 1001 5000 3000 6
Тусклый свет на улице 5001 10 000 7500 7
На улице облачно 10 001 30 000 20 000 8
Прямой солнечный свет 30 001 100 000 65 000 9



Если мы визуализируем эти данные, используя средние значения из этой таблицы, мы увидим, что отношение люкс к шагу освещения не является линейным, как показано на следующем графике.

Однако, если мы посмотрим на эти данные, используя логарифмическую шкалу по оси x, мы увидим, что появляется примерно линейная зависимость.

Пример Преобразования

Основываясь на ранее предоставленном наборе данных для датчиков окружающего освещения, вы можете прийти к следующему уравнению, чтобы сопоставить значения в люксах с человеческим восприятием. В этом примере ожидаемые значения находятся в диапазоне от 0 до 1 000 000 люкс.

Это уравнение дает значения, которые изменяются приблизительно линейно в диапазоне от 0,0 до 1,0. Этот результат показывает, как изменилось воспринимаемое человеком освещение на основе примера набора данных, показанного ранее.
