Что такое обратка в системе отопления – Подача и обратка в системе отопления

24 Марта 2022

Просмотров:  264641

Время чтения:  10 минут

Содержание

Определение обратного трубопровода

Отличие от подачи

Самотечные конструкции с расширительным баком открытого типа

Организация подачи теплоносителя к радиаторам и его возврат в котел

Двухтрубная система

Схемы двухтрубной разводки

Коротко о главном

«Обратка системы отопления что это такое» – вопрос, с которым может столкнуться человек, желающий самостоятельно произвести монтаж контуров и оборудования для обогрева помещения. Важно разобраться не только с тем, что это такое, но и с тем, как ее правильно монтировать.

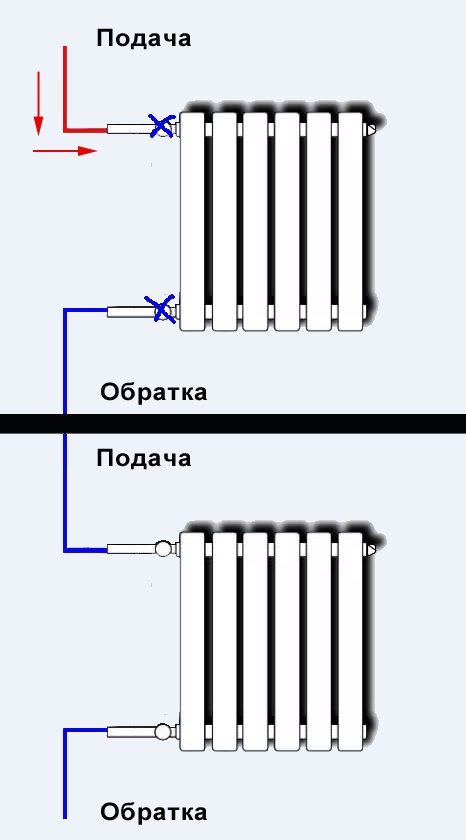

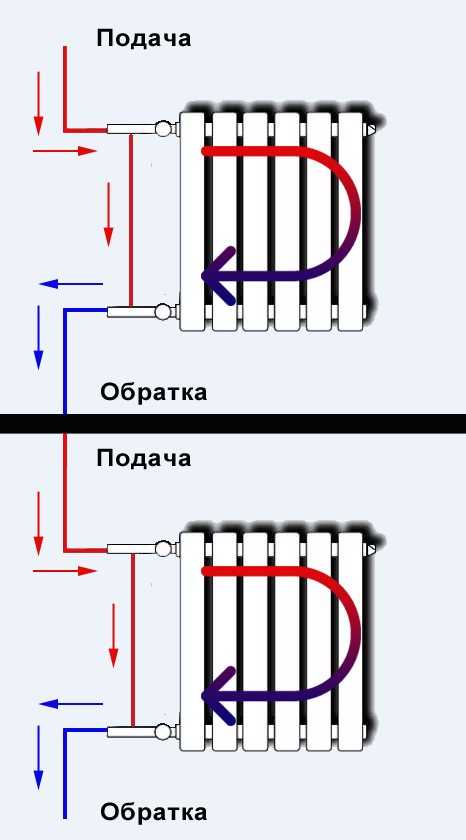

Простое схематическое изображение обратки и подачи

Определение обратного трубопровода

Обратка системы отопления – это участок трубопровода, по которому уже остывший теплоноситель возвращается к отопительному прибору для нагрева.

В некоторых моделях котлов можно увидеть два патрубка для подключения транспортирующих теплоноситель трубопроводов. К одному из них будет подключен подающий трубопровод отопления, или подача. Он необходим для подачи жидкости в систему отопления. Другой предназначен для приема возвратившегося и остывшего теплоносителя, следовательно, к нему будет подключена обратка отопления.

Купить котел, радиаторы и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

Примерное расположение подающего и приемного патрубков на котле отопления

Если попытаться разобраться в транспортировочных контурах, то для того чтобы отыскать возвратную трубу, нужно обладать следующими знаниями:

  • Схемы с двухтрубной разводкой разграничиваются коллекторами или радиаторами. Следовательно, подающий и обратный трубопровод системы отопления представляют две отдельные линии. Как правило, обратный трубопровод отопления расположен снизу, подающий – сверху.
    По такому же принципу подключают батареи.
  • В однотрубной схеме немного по-другому. Радиаторы выстраивают последовательно, а значит от отопительного прибора и до последней батареи, линия будет считаться подающей, так как теплоноситель на данном участке не имеет обратного движения. От выхода из последней батареи и до входа в котел – обратный трубопровод отопления, так как этот участок подразумевает возврат теплоносителя для повторного нагрева в котел.

Подающая линия проходит вплоть до выхода из радиатора, остальная часть относится к обратке

Отличие от подачи

Иногда определение местоположения линии обратки может быть затруднительным. Если нет даже поверхностного знания, как устроена отопительная система,найти обратный трубопровод системы отопления можно с помощью термометра. Несомненно, метод не является идеальным, так как расположение во многом зависит от выбранного метода разводки.

Определить, где находится обратка системы отопления в частном доме, можно и по способу разводки:

  • Диагональное и боковое подключение. Эта схема предполагает разграничение на верхний и нижний участки. Так как по физическим законам известно, что горячее вещество всегда легче и потому устремляется вверх, то для разогретого теплоносителя была выбрана верхняя часть радиатора. Соответственно она будет являться подачей. Холодный теплоноситель более тяжелый и для лучшего его передвижения выбрано нижнее подключение.

Заказать установку радиаторов отопления можно в нашей компании. Для получения подробной информации перейдите в раздел «

услуги».

Определение линии обратки при диагональном подключении

  • В батареях с нижним подключением (обычно это стальные модели), разграничение на обратный и подающий трубопровод системы отопления обозначено маркерами или стрелочками на корпусе устройства.
  • Выбирая для разводки отопительного контура «ленинградку», можно быть уверенным, что подающим будет считаться участок начиная от нагревательного прибора и до последнего радиатора. Соответственно, участок отходящий от батареи, находящейся последней в цепи и до котла, считается возвратным.
  • Отопительные системы для больших домов и коттеджей оснащаются коллекторными распределителями. На гребенке имеются регулируемые вентили с прозрачными колпаками. Это говорит о том, что арматура относится к подающей линии. В случае если на гребенке установлена резьбовая заглушка, то она предназначена для обслуживания контура с остывшим теплоносителем. В коллекторе подающую и возвратную линии также можно различить по цвету верхнего колпака – для подачи он красный, а для возвратки синий.

Типичная конструкция коллекторного распределителя с маркерами обозначения обратной и подающей линии

Несмотря на то, что обратка в отоплении дома предназначена для возврата уже остывшего теплоносителя, она также играет немаловажную роль для правильной и стабильной работы отопления.

Так, холодная обратка в системе отопления – серьезная проблема, которую нужно устранить. При этом в норме температура обратки в системе отопления должна составлять примерно 60 °C. Почему обратка может быть холодной:

  • ошибки при монтаже;
  • воздушные пробки в системе;
  • недостаточный расход теплоносителя;
  • загрязнение отопительного контура, сужение сечения трубы.

Самотечные конструкции с расширительным баком открытого типа

Разница гидростатического давления между охлажденным и нагретым теплоносителем, заставляет его приводить в движение, из-за более низкой плотности разогретой жидкости. Давление в обратке системы отопления равно примерно 2 бар.

Вывод! Большой перепад в температурных показателях между подачей и обраткой, говорит о разности давления на этих участках. Соответственно, большая разница температур и повышение давления, приводят к увеличению выталкивающей силы и скорости движения теплоносителя.

Проект и монтаж в системе с естественной циркуляцией, осуществляется с учетом некоторых правил:

  • Чем выше теплоотдача нагревательных приборов (батарей), тем существеннее ощущаются теплопотери в теплоносителе, а, следовательно, жидкость, двигающаяся по контуру, охлаждается намного быстрее.

В видео показывают, как самостоятельно определить обратку отопления

  • Чем больше расстояние от нижних патрубков батарей до входа в отопительный прибор, тем более протяженным становится низкотемпературный участок. Таким образом, вытеснение горячей жидкости из котла происходит быстрее и повышается эффективность обогрева помещения.
  • Установка котла производится ниже участка с возвращающимся тепловым носителем. Завышение уровня не допускается условиями монтажа. Помимо прочего, во время разводки контура, необходимо сохранять уклон 2-3 мм на 1 погонный метр. Это поможет циркулировать жидкости естественным образом, повышая эффективность нагрева батарей.

Организация подачи теплоносителя к радиаторам и его возврат в котел

Чаще всего для монтирования отопительных контуров используются однотрубные или двухтрубные обвязки. Иногда практикуется комбинированное подключение. Если для монтажа была выбрана двухтрубная схема, то подводка осуществляется к двум параллельно расположенным патрубкам. В случае выбора однотрубной конструкции, подводка производится через нижний патрубок.

Заказать установку системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Вариант системы отопления

Однотрубная разводка

Популярность данного типа разводки была завоевана благодаря некоторым особенностям конструкции:

  • Если рассматривать вопрос с финансовой точки зрения, то этот метод расположения более выгодный. Экономия в основном касается покупки труб для монтажа контура.
  • Помимо этого, налицо снижение сложности монтажа.
  • При желании замаскировать трубопровод внутрь стен, потребуется меньше делать штроб, что сокращает трудозатраты.
  • Уменьшение протяженности трубопровода позволяет уменьшить количество приобретаемого фитинга.
  • Скорость сборки одноконтурной конструкции в два раза быстрее.
  • Так как движение жидкости последовательное, следовательно, потери тепла менее заметны, и количество затрачиваемого топлива на обогрев помещения значительно снижается.
  • Современные многоквартирные дома преимущественно используют однотрубную конструкцию, комбинируя ее с вертикальным подключением к стояку для равномерного распределения по квартирам.

Отличие однотрубных и двухтрубных схем отопления в квартирах

  • При монтаже однотрубного отопления можно использовать один из возможных методов подключения: боковую, диагональную или нижнюю.

В однотрубной системе также имеется разделение на вертикальную и горизонтальную:

  • Вертикальная преимущественно встречается в многоквартирных домах. Подводка в данном случае сохраняет привычное горизонтальное положение. Такую же конструкцию можно встретить и в частных домах с несколькими этажами.
  • Горизонтальная. При выборе данной схемы, ни в коем случае не нужно выбирать последовательное подключение к патрубкам. Это приведет к быстрому засорению и остановке нагревательных приборов. Чаще всего применяется «ленинградка» или диагональное подключение.

Горизонтальная и вертикальная схемы отопления

Двухтрубная система

Система, где в разводке контура участвуют две трубы, широко применяется как при благоустройстве частного дома, так и в квартирах. В отличие от одноконтурной схемы, данный метод отличается следующим перечнем преимуществ и особенностей:

  • За счет использования двух труб для прогрева помещения, наблюдается более равномерное распределение тепла по всем батареям. Однако не каждая схема отличается такой особенностью. Наиболее приемлемый вариант – это лучевая разводка и обвязка по методу Тихельмана.
  • Эффективность двухтрубного метода заметна при эксплуатации большого количества радиаторов. В таком случае можно затрачиваться на покупку лишних терморегуляторов и балансировочных вентилей. Для качественной работы достаточно установить их возле гребенки. Преимущество налицо – регулировка температуры и количества подаваемого теплоносителя проводится из одного участка.

В ролике рассказывают об особенностях монтажа и отличиях однотрубной и двухтрубной систем отопления

  • Так как батареи в двухтрубной конструкции устанавливаются независимо друг от друга, то для обслуживания или ремонта совсем не обязательно полностью сливать воду из труб, достаточно перекрыть индивидуальную запорную арматуру и демонтировать нагревательный прибор.

Схемы двухтрубной разводки

  • Тупиковая. Контур в таком случае прокладывается в одном направлении и имеет тупиковый радиатор. Прекрасно подходит для реализации с одноконтурными отопительными приборами. Для создания из боковых параллельно расположенных патрубков выпускаются два трубопровода – верхний подающий и нижний принимающий. Подающий трубопровод последовательно проходит все радиаторы и создав замыкающую петлю за последним из них, возвращается, образуя нижнюю (обратку), которая прошедши все батареи, возвращается к котлу. Недостаток – использование в габаритных системах приводит к преждевременной потере тепла. Таким образом, вода, не дойдя до последнего радиатора, может потерять до 40-50% тепловой энергии. Максимум допустимых батарей в контуре – 4 единицы.

Тупиковая и попутная (петля Тихельмана) схемы

  • Лучевая. Можно встретить в контурах, где используется коллекторное распределение трубопроводов на радиаторы и теплые полы. Позволяет добиться минимальной разницы по длине между лучевыми отрезками. Благодаря этому, удается добиться равномерного прогрева каждой ветки.
  • Петля Тихельмана. Представляет собой следующую конструкцию. По подающей линии выпускается трубопровод. Он прокладывается по низу системы, транспортируя горячую воду. Подходя к батарее, монтируется вертикальный столб и проводится боковое подключение к ней. Подобным образом выполняется подводка трубопровода ко всем попутным обогревательным конструкциям. Из последнего радиатора в контуре, выпускается петля из нижнего патрубка, который располагается по отношению к подающей линии диагонально. Трубопровод ведется до входного патрубка котла и попутно проводятся подключения к батареям, также. Как это делалось на линии подачи. Таким образом образуется своеобразная петля.

В видео подробно рассказывают о нескольких видах схем подключения двухтрубной системы

Коротко о главном

Сборка однотрубной и двухтрубной систем отопления может быть проведена по нескольким схемам. Если необходимо сэкономить, то лучше выбрать однотрубную систему. Для большей отдачи лучше остановиться на двухтрубной конструкции. Особенно, если для разводки будет использована петля Тихельмана. Правильно выполненный монтаж линии обратки делает работу системы более эффективной.

Столкнулись ли вы со сложностями при определении местоположения линии обратки? Какая схема монтажа вашей системы отопления дома?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Обратка в системе отопления — принцип работы — Мир Окон 🏠

Содержание

Блог инженера теплоэнергетика | Температура обратки отопления — перегрев

          Доброго времени суток, уважаемые читатели! Если вы хотя бы немного сталкивались с эксплуатацией и обслуживанием систем центрального отопления, то вам наверняка приходилось слышать про такое понятие, как перегрев обратки. Что же это такое, почему возникает, и как с ним бороться?

         Перегрев обратки – это когда температура воды на выходе с дома превышает температуру, которая должна быть по температурному графику. То есть по графику допустим, в обратке должно быть  63 °С, по факту 67 °С. Причем перегрев по температурному графику надо смотреть не по температуре наружного воздуха, так как тепловая сеть инерционна, а температура в течение дня меняется. Сравнивать нужно по температуре t1, то есть температуре в подаче.

       Смотрим вначале показания термометра по подаче t1, затем  в температурный график, какая должна быть соответствующая температура t2. Затем смотрим по термометру фактическую t2 и сравниваем с t2 по графику. Хорошо, когда t2 совпадает или чуть меньше t2 по температурному графику. И плохо если по факту температура обратка завышена против графика. Согласно пункту 9.2.1 «Правил технической эксплуатации тепловых энергоустановок» “среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%”.

       Сейчас ушлые энергетики включают в обязательном порядке этот пункт из Правил в договоры теплоснабжения. То есть если перегрев у вас выскочит за пределы 5% , то вам дополнительно насчитают денежный штраф за превышение обратки. Если перегрев укладывается в эти 5%, штрафа не будет, но лучше вам все равно перегрев устранить. Идеальный вариант – когда обратка у вас в графике, или немного ниже.

          Причин перегрева в основном две. Первая – переток через различные перемычки между подачей и обраткой, то есть из подачи в обратку. В основном это происходит либо через линию горячего водоснабжения, либо через вентиляцию. Поэтому если у вас обнаружился перегрев, в первую очередь посмотрите, нет ли перетока из подачи в обратку. Но по факту такое происходит нечасто.

         Основная и главная причина перегрева, в 95 % случаев – это повышенный расход сетевой воды. То есть сетевой воды при перегреве через ваш теплоузел проходит больше, чем вам нужно на самом деле. Почему же энергетики так борются с перегревом? Повышенный расход сетевой воды свидетельствует о не расчетном расходе теплоносителя, то есть расход завышен и больше расчетного. А это – завышенная циркуляция, при которой происходит рост расхода электроэнергии на привод сетевых насосов на теплоисточнике. Электроэнергия стоит денег, поэтому завышенная обратка – прямые убытки для теплоснабжающей организации.

         Приходилось слышать мнение,  что завышенная обратка выгодна потребителю. Дескать, если вернуть с дома Т2 с перегревом от графика, то теплопотребление станет меньше, т. к. разница Т1-Т2 уменьшится. Однако это не так. Количество тепла Qпотр., Гкал, считается в общем случае так. Количество тепла по подаче Q 1 = G1* ( t1- tх.в.)*0,001 где G1 – это расход воды в тоннах в час; т/час; t1 – температура воды по подаче ; tх.в. – температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно tх.в. принимается  5 °С.

       Количество тепла по обратке считается аналогично: Q 1  = G2*(t2- tх. в.)*0,001. Расход потребленного тепла определяется по формуле: Qпотр = Q1— Q2= G1*( t1- tх.в.)*0,001- G2*(t2- tх.в.)*0,001. Вот и получается, что хоть разница t1- t2 и уменьшается в случае перегрева, но повышенный расход G формуле в итоге перевешивает, и количество тепла Qпотр все же получается больше. Вообщем вывод такой: для потребителя перегрев по обратке означает перетоп всего здания и повышение количества потребленного тепла и потребителю однозначно экономически невыгоден.

         Как устранить перегрев? Для этого в ИТП (теплоузле) на подаче, до элеватора необходимо отрегулировать регулятор давления (либо регулятор расхода), смотря что установлено. Что такое регулятор давления РД, я писал здесь. Регулируя через РД давление, и смотря по показанием теплосчетчика, либо термометров и манометров, можно выставить необходимое давление, при котором расход не будет превышать расчетный. Лучше конечно, пусть это сделают специалисты. Если  теплоузел у автоматизирован современной автоматикой, то при нормальном режиме работы оборудования перегрев невозможен в принципе.

      Совсем недавно я написал и выпустил книгу, полностью посвященную  обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

1. Введение

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

6. Заключение

Просмотреть ее можно по ссылке ниже:

Все, что вы хотели знать про перегрев обратки!

         Буду рад комментариям к статье.

В чем разница между подачей и обраткой отопления

Отопление придумано для того, что бы в зданиях было тепло, происходил равномерный прогрев помещения. При этом конструкция, обеспечивающая тепло должна быть удобной в эксплуатации и ремонте. Отопительная система – это набор деталей и оборудования, служащих для обогрева помещения. Она состоит:

  1. Источник, создающий тепло.
  2. Трубомагистрали (подачи и обратки).
  3. Нагревательные элементы.

Тепло распространяется от исходной точки его создания к нагревательному блоку при помощи теплоносителя. Это может быть: вода, воздух, пар, антифриз и т.д. Самые применяемые жидкие теплоносителем, то есть водяные системы. Они практичны, так как для создания тепла применяется всевозможный тип топлива, так же способны решить проблему обогрева различных строений, ведь существует реально много схем обогрева, различных по свойствам и стоимости. Так же имеют высокую безопасность эксплуатации, продуктивность и оптимальное использование всего оборудования в целом. Но какой бы сложностью не обладали бы системы отопления, их объединяет один и тот же принцип действия.

Коротко об обратке и подачи в системе отопления

Система водяного отопления с помощью подачи от котла подает разогретый теплоноситель к батареям, которые расположены внутри здания. Это дает возможность распределять тепло по всему дому. Затем теплоноситель, то есть вода или антифриз, пройдя по всем имеющимся радиаторам, теряет свою температуру и подается обратно для нагрева.

Самая незамысловатая структура отопления представляет собой нагреватель, две магистрали, расширительный бак и набор радиаторов. Тот водовод, по которому нагретая вода от нагревателя движется к батареям, называется подачей. А водовод, который расположен внизу радиаторов, где вода, теряет свою изначальную температуру возвращается обратно, так и будет называться- обраткой. Так как, нагреваясь, вода расширяется, то система предусматривает специальный бачок. Он решает две задачи: запас воды, что бы насыщать систему; принимает лишнюю воду, которая получается при расширении. Вода, как носитель тепла направляется от котла к радиаторам и назад. Ее течение обеспечивает насос, или естественная циркуляция.

Подача и обратка присутствует в одно и двух трубчатой системе отопления. Но в первой не существует четкого распределения на подающую и обратную трубу, а всю трубную магистраль условно делят пополам. Колонну, которая выходит от котла, называют подачей, а колонну, выходящую с последнего радиатора – обраткой.

В однотрубчатой магистрали нагретая вода из котла последовательно течет из одной батареи в другую, теряя свою температуру. Поэтому в самом конце батареи будут самими холодными. Это главный и, наверное, единственный минус такой системы.

А вот плюсов однотрубный вариант наберет больше: необходимы меньшие затраты на приобретения материалов по сравнению с 2-х трубной; схема имеет более привлекательный вид. Трубу легче спрятать, а так же можно проложить трубы под дверными проемами. Двухтрубная более эффективна – параллельно в систему вмонтированы две арматуры (подача и обратка).

Такая система специалистами считается более оптимальной. Ведь ее работа зыблется на подаче горячей воды по одной трубе, а охлажденную воду отводят в обратном направлении по другой трубе. Радиаторы в таком случае подключаются параллельно, что обеспечивает равномерность их нагрева. Какая из них устанавливает подход должен быть индивидуальным, учитывая при этом множество различных параметров.

Необходимо соблюдать только несколько общих советов:

  1. Вся магистраль должна быть целиком заполнена водой, воздуха это помеха, если трубы завоздушены, качество отопления плохое.
  2. Необходимо поддерживалась достаточно большая скорость циркуляции жидкости.
  3. Разница температур подачи и обратки должна составлять около 30 градусов.

В чем состоит разница между подачей и обраткой отопления

И так, подведем итоги, чем же отличаются между собой подача и обратка в отоплении:

  • Подача – теплоноситель, который идет по водоводам из источника тепла. Этом может быть индивидуальный котел или центральное отопления дома.
  • Обратка — это вода, которая пройдя путь по всех батареям отопления, уходит обратно к источнику тепла. Поэтому на входе системы — подача, на выходе- обратка.
  • Отличается так же температурой. Подача горячее, чем обратка.
  • Способом установки. Тот водовод, который крепится, к верхней части батареи – это подача; тот, что, подключается к нижней части — является обраткой.

Ремонт и строительствоКомментировать

Роль возвратов холодного воздуха в процессе нагрева

Автор: Jerry Kelly Team

9 мая 2022 г.

2 мин

Без категории

Когда мы думаем об отоплении наших домов, больше всего внимания уделяется теплому воздуху, который выходит из наших регистров подачи. Но часто упускается из виду, и не менее важной является работа по возвращению холодного воздуха в наши дома. Итак, давайте углубимся в то, что такое возврат холодного воздуха и что вы можете сделать, чтобы максимизировать его производительность.

Какова работа возвратов холодного воздуха?

Подобно человеческому телу, ваша система HVAC «вдыхает» и «выдыхает» воздух вокруг вашего дома. Чтобы ваша печь работала эффективно, а дом нагревался равномерно, этот поток воздуха должен быть сбалансирован. Другими словами, количество воздуха, которое «вдыхает» ваша печь, должно равняться количеству воздуха, которое она «выдыхает».

Возврат холодного воздуха — это то, что позволяет вашей печи «вдыхать» воздух вашего дома. Эти регистры обычно располагаются низко над землей в разных местах вашего дома, чтобы улавливать холодный воздух, который опускается на пол. Когда теплый воздух подается в комнату, имеющийся в этой комнате холодный воздух выталкивается в холодный воздух и возвращается обратно. Оказавшись внутри, ваш холодный воздух возвращается, этот воздух проходит через ваши воздуховоды обратно в вашу печь, где он фильтруется, нагревается и отправляется обратно, чтобы согреть ваш дом.

Как максимально повысить эффективность возвратов холодного воздуха?

  • Не блокируйте возврат холодного воздуха.
  • Чтобы обеспечить надлежащий поток воздуха, пространство вокруг возвратного холодного воздуха должно быть свободным. Если у вас есть мебель, телевизоры или другие предметы домашнего обихода, блокирующие ваши регистры, это может помешать возврату холодного воздуха выполнять свою работу.

  • При необходимости добавьте дополнительные возвраты. К сожалению, многие дома были спроектированы без должного количества возвратов воздуха. Некоторые общие симптомы этого включают душные помещения, неравномерное отопление, высокие счета за электроэнергию и несбалансированное давление. Если вы подозреваете, что в вашем доме недостаточно возвратов холодного воздуха, Jerry Kelly Heating & Air Conditioning может проанализировать воздушный поток в вашем доме и внести улучшения в конструкцию воздуховодов, чтобы решить проблему.

Если у вас есть какие-либо вопросы о возврате холодного воздуха или если вы хотите, чтобы система отопления была обслужена или установлена ​​в вашем доме, свяжитесь с Jerry Kelly Heating & Air Conditioning, вашей компанией по отоплению и кондиционированию воздуха в Сент-Луисе. Мы обслуживаем район Сент-Луиса и близлежащие города, такие как Крев-Кёр, О’Фаллон и Сент-Питерс.

фото: бионическое обучение через фотопин cc

Джерри Келли Команда

Мы просто делаем

Это работает!

СВЯЖИТЕСЬ С НАШИМИ ЭКСПЕРТАМИ ПО HVAC СЕГОДНЯ

Вы новый клиент?*ДаНет

Запрос о…*Установка жилых помещенийРемонт жилых помещенийПрофилактическое обслуживаниеСоглашения об обслуживанииКачество воздуха в помещенииПродукция HVACДругие

Предпочтительный способ связи?*Электронная почтаТелефонТекст

Пожалуйста, оставьте это поле пустым.

ОТПРАВИТЬ

Приточные вентиляционные отверстия против обратных вентиляционных отверстий

24 августа 2021 г.

Если у вас есть система кондиционирования, вы знаете, что через ваш дом проходит множество воздуховодов. Эти воздуховоды несут воздух в систему отопления и охлаждения и из нее. Для входа и выхода воздуха из воздуховодов необходимо несколько вентиляционных отверстий.

Воздуховоды и вентиляционные отверстия являются частью системы отопления, вентиляции и кондиционирования воздуха (HVAC) здания. Есть два типа: приточные вентиляционные отверстия и возвратные вентиляционные отверстия .

Если ваш внутренний кондиционер является сердцем системы, подающие воздуховоды являются артериями, а возвратные воздуховоды — венами. Помните, что артерии несут кровь от сердца к телу, а вены несут кровь от тела обратно к сердцу.

Приточные вентиляционные отверстия и возвратные вентиляционные отверстия

Приточные

Приточные вентиляционные отверстия подключены к приточным воздуховодам, по которым кондиционированный воздух подается во внутренние помещения.

  • Как правило, они меньше обратных вентиляционных отверстий.
  • Большинство вентиляционных отверстий имеют жалюзи или планки (расположенные за решеткой), позволяющие направлять воздушный поток.

Вы можете определить приточные вентиляционные отверстия в вашем доме, включив системный вентилятор и поднеся лист бумаги или руку к вентиляционному отверстию. Если воздух выдувается, это приточная вентиляция.

Возврат

Возвратные вентиляционные отверстия подключены к вашим обратным каналам, которые вытягивают воздух из ваших внутренних помещений для подачи в вашу систему отопления и охлаждения.

  • Как правило, они больше по размеру.
  • Возвратные вентиляционные отверстия не имеют жалюзи.

Обратные вентиляционные отверстия можно определить, включив системный вентилятор и подняв руку или лист бумаги. Если бумага тянется к вентиляционному отверстию или вы чувствуете эффект всасывания, это возвратное вентиляционное отверстие.

Никогда не блокируйте подающие и возвратные вентиляционные отверстия!

Когда ваша система отопления или охлаждения включена, она не просто выдувает кондиционированный воздух — она одновременно высасывает воздух. Если какое-либо из ваших возвратных или подающих отверстий заблокировано, весь баланс системы сбрасывается.

Хотя вы можете думать, что экономите энергию, перекрывая доступ кондиционированного воздуха в незанятые помещения, вы можете увеличить давление воздуха в системе воздуховодов, что приведет к большим утечкам воздуховодов. Закрытие или блокировка вентиляционных отверстий не уменьшит потребление энергии, поскольку система HVAC всегда работает с одной и той же скоростью.

Возвратный и приточный воздуховоды должны обеспечивать сбалансированную подачу воздуха. Другими словами, должно быть равное количество воздуха, входящего и выходящего из вашей системы HVAC. Если есть разница в давлении, ждите проблем с комфортом и эффективностью. Плохая конструкция воздуховодов и затрудненный поток воздуха могут привести к аналогичным проблемам.

  • Обойдите свой дом и убедитесь, что никакие вентиляционные отверстия не закрыты и не заблокированы мебелью или другими предметами.

Какова цель обратного вентиляционного отверстия моего кондиционера?

Перейти к содержимому

Денис

Правильно функционирующая система вентиляции и кондиционирования необходима для комфортного проживания в доме. В то время как многие люди знают, как управлять своей системой переменного тока, очень немногие знают, как она работает на самом деле. Вентиляционное отверстие вашего кондиционера является важным компонентом системы ОВКВ и служит нескольким целям. Возвратные вентиляционные отверстия не только поддерживают давление воздуха в вашем доме и отфильтровывают мусор, они также могут помочь вам сэкономить на затратах на электроэнергию и расходах, что важно здесь, в жарком и влажном Гейнсвилле, штат Флорида 9. 0003

Нужен ремонт или обслуживание кондиционеров в Гейнсвилле?
Позвоните нам сейчас по телефону (352) 374-4988 или
, запишитесь на онлайн-сервис

Что такое возвратный воздухоотводчик?

Кондиционер работает, поглощая теплый воздух и влагу из вашего дома. Как только влажность отделяется от воздуха, ваш кондиционер охлаждает теплый воздух и направляет его обратно в ваш дом через вентиляционные отверстия.

Несмотря на свое название, через эти выходы кондиционер получает воздух. Короче говоря, он рециркулирует воздух из каждой комнаты в вашем доме. Теплый воздух проходит через определенный набор воздуховодов (называемый приточным воздуховодом), а после охлаждения возвращается обратно к вентиляционным отверстиям через другой набор воздуховодов (называемый обратным воздуховодом).

3 варианта использования вентиляционных отверстий переменного тока для вашего дома

1. Поддержание давления воздуха

Система HVAC представляет собой рециркуляционный насос, который нагревает или охлаждает воздух, а затем нагнетает его в дом. Поскольку кондиционированный воздух поступает внутрь, воздуху, уже находящемуся в доме, нужно место для выхода. Обратные вентиляционные отверстия служат этой цели, помогая втягивать воздух и возвращая его обратно в систему. Это то, что поддерживает надлежащее давление воздуха в доме.

2. Поддержание качества воздуха, фильтрация мусора

Вы заметили пылинки, кружащиеся в лучах света, проникающих сквозь окна? В домах часто собираются частицы пыли и другие аллергены (такие как пыльца и перхоть домашних животных). Когда ваш кондиционер поглощает воздух, при условии, что у вас есть чистый воздушный фильтр, он также будет задерживать лишний мусор, чтобы поддерживать качество воздуха в вашем доме в оптимальном состоянии.

3. Экономия на счете за электроэнергию

Это будет иметь место только в том случае, если ваши воздуховоды установлены правильно и не имеют утечек. Вот почему вы должны доверять установку только профессионалам в области ОВКВ и периодически проводить энергоаудит дома.

Важность исправности обратных вентиляционных отверстий кондиционера


Когда вентиляционные отверстия не работают должным образом, страдает вся система HVAC. Заблокированные вентиляционные отверстия могут препятствовать потоку воздуха и вызывать неэффективную работу системы. Кроме того, неправильно расположенные вентиляционные отверстия могут повлиять на поддержание температуры в здании.

На инфографике справа видно, что утечки в обратных вентиляционных отверстиях являются распространенной проблемой воздуховодов. Эта проблема не только сделает ваш дом менее комфортным, но вы, вероятно, заметите увеличение ежемесячных расходов на электроэнергию.

Могу ли я заблокировать или закрыть вентиляционное отверстие, если в комнате слишком холодно?

Хорошо. Итак, теперь, когда мы рассмотрели основы, давайте обсудим общий вопрос, касающийся вентиляционных отверстий: следует ли закрывать или блокировать эти вентиляционные отверстия?

Если вы пытаетесь быстрее охладить остальную часть дома, заблокировав вентиляционные отверстия в незанятых комнатах или закрыв их просто потому, что вам кажется, что в комнате слишком холодно, помните урок давления, изложенный выше. Когда вы закрываете вентиляционные отверстия системы, вы меняете давление воздуха. В вашем кондиционере нет датчика, который сообщает ему, что вентиляционные отверстия закрыты. Таким образом, он будет продолжать отправлять одинаковое количество воздуха таким образом.

Дополнительная сила внутри воздуховодов, скорее всего, приведет к их протеканию; что, в свою очередь, увеличит ваши затраты на энергию и снизит энергоэффективность. Кроме того, это сократит срок службы вашей системы переменного тока. Как ни посмотри, это проигрышная ситуация.

Блокировка вентиляционных отверстий мебелью

Также следует помнить, что вам не обязательно закрывать вентиляционные отверстия, чтобы блокировать поток воздуха. Размещение мебели перед вентиляционными отверстиями также является поводом для неприятностей: деревянная мебель в конечном итоге будет повреждена, а мягкие предметы будут способствовать росту плесени и грибка, особенно во влажной среде, такой как Флорида. НЕ ДЕЛАЙТЕ ЭТОГО!

Свяжитесь с A+ Air Conditioning для службы ремонта кондиционеров в Гейнсвилле

Если у вас ненормально высокие расходы на отопление и охлаждение или ваша система не поддерживает желаемую температуру в вашем доме, у вас могут возникнуть проблемы с вентиляционными отверстиями обратного воздуха.

Свяжитесь с A+ Air Conditioning and Refrigeration сегодня, чтобы узнать, как мы можем обеспечить правильную работу ваших вентиляционных отверстий и оптимальную производительность вашей системы HVAC. Мы обслуживаем всю Северную и Центральную Флориду, включая Окалу, Алачуа, Бронсон, Чифленд, Палатку, Сидар-Ки, Трентон, Старке, Хай-Спрингс, Уолдо и другие, и доступны для всех ваших потребностей в ОВКВ.

служба расписания онлайн

Настройка регистров возврата | Ranck Сантехника, отопление и кондиционеры

Наступила холодная погода, а это значит, что пришло время включить отопление. В связи с ростом расходов на отопление мы хотим напомнить вам о необходимости корректировки регистров возврата, чтобы обеспечить эффективную работу вашей системы отопления, что поможет вам сэкономить деньги.

В районе Ланкастера погода меняется в течение года. Зимой может быть довольно прохладно, когда температура опускается ниже нуля, и довольно тепло летом, когда температура достигает 9 градусов. 0 с. Регулируя регистры возврата, вы можете поддерживать идеальную температуру в вашем доме в течение всего сезона, независимо от того, насколько высоко или низко показывает термометр.

Что такое регистр возврата?

Часто называемые высокими/низкими вентиляционными отверстиями, воздуховодами и решетками, обратные регистры представляют собой пары регистров, расположенных у потолка и пола комнат по всему дому. Они содержат решетчатые отверстия. Вы можете узнать эти регистры, потому что они обычно больше, чем вентиляционное отверстие.

Обойдите свой дом и определите все вентиляционные отверстия, чтобы знать, где они находятся. Стратегически открывая и закрывая эти регистры, вы можете оптимизировать воздушный поток и комфорт во всем доме при смене времен года.

Знаете ли вы, что вентиляционные отверстия вашего регистра должны быть очищены? Со временем пыль и мусор могут загрязнить воздушные регистры и негативно повлиять на качество воздуха в помещении. На самом деле вы можете самостоятельно почистить вентиляционные отверстия регистра. Как правило, вы должны доверить обслуживание ваших систем HVAC профессионалам, но можно снять регистры и запустить их под воду на несколько минут, чтобы очистить их. Вы можете использовать пылесос, чтобы собрать оставшуюся пыль.

Зачем настраивать регистры возврата?

Если вы никогда раньше не корректировали свои регистры возврата, вы можете задаться вопросом, почему вы должны начать делать это сейчас. Разве это не еще одна вещь, которую нужно отслеживать в вашей и без того занятой жизни? Хотя это требует нескольких минут вашего времени каждый сезон, регулировка вентиляционных отверстий стоит затраченных усилий. Вот лишь некоторые из преимуществ выполнения этой задачи:

  • Экономия денег на счетах за отопление и охлаждение :  Более эффективные регистры, которые охлаждают и обогревают помещение, уменьшат ваши счета за электроэнергию. Вам не придется платить столько за отопление или кондиционирование воздуха, когда воздух правильно проходит через ваш дом.

  • Превратите это в привычку : Когда вы будете корректировать свои регистры каждую зиму и лето, вы создадите систему, которую сможете продолжать использовать, чтобы гарантировать экономию денег на счетах за коммунальные услуги в долгосрочной перспективе. Подумайте о том, чтобы привязать период адаптации к чему-то в календаре, например, к Дню Благодарения или Дню поминовения. Таким образом, вы не забудете вносить изменения каждый год в эти даты.
  • Предупреждение о том, что вашей системе HVAC требуется внимание : Если вы следуете этим советам и регулярно регулируете вентиляционные отверстия, но перестаете замечать изменения в энергоэффективности, возможно, настало время, чтобы технический специалист проверил вашу систему HVAC. Думайте о корректировке реестра как о системе раннего предупреждения, способе предупредить вас, когда что-то пойдет не так.

Вы можете найти и другие преимущества настройки своих регистров, когда привыкнете. Как и при любом уходе за домом, некоторые профилактические меры могут избавить вас от головной боли в будущем. Вы также всегда можете обратиться к квалифицированному поставщику услуг HVAC в Ланкастере, например, Ranck Plumbing, Heating & AC, который может помочь вам с обслуживанием HVAC.

Как отрегулировать вентиляционные отверстия

Знание того, как отрегулировать вентиляционные отверстия, является важным навыком, если вы хотите повысить эффективность вашей системы HVAC и снизить затраты на коммунальные услуги. Во-первых, вы должны настроить термостат на обогрев или охлаждение. Убедитесь, что вы чувствуете теплый или холодный воздух, проходящий через систему, поместив руку перед вентиляционными отверстиями в каждой комнате. Большинство обратных вентиляционных отверстий имеют небольшой рычаг, который позволяет вам регулировать, открыты они или закрыты. Если вы не чувствуете, как воздух проходит через вентиляционное отверстие, это означает, что вентиляционное отверстие закрыто. Если вы чувствуете воздух, значит, вентиляция открыта. Вы захотите отрегулировать регистры в зависимости от того, хотите ли вы, чтобы в вашем доме было прохладнее или теплее. Обязательно повторите процесс в каждой комнате, чтобы равномерно обогревать или охлаждать ваш дом.

Настройка регистров возврата для зимы

Важно помнить, что горячий воздух поднимается, а холодный опускается. Зимой вы хотите, чтобы холодный воздух проходил через обратные регистры, оставляя горячий воздух позади. Открывая нижние регистры и закрывая верхние, вы сохраняете горячий воздух и вытягиваете холодный. Так как холодный воздух тяжелый, он автоматически стекает в нижний регистр, поэтому зимой держите нижние возвратные вентиляционные отверстия открытыми.

Настройка регистров возврата для лета

Летом вы хотите, чтобы холодный воздух оставался, а горячий воздух вытягивался через обратные регистры. Для увеличения потока холодного воздуха следует открыть верхние регистры возврата и закрыть нижние регистры возврата. Холодный воздух опускается в нижнюю часть помещения, а горячий поднимается вверх и выходит через верхний регистр. Закрывая напольные регистры и открывая потолочные регистры, вы вытесняете горячий воздух, оставляя холодный воздух в комнате.

Каковы преимущества?

Регулируя обратные регистры, вы можете оптимизировать воздушный поток по всему дому, чтобы поддерживать температуру, комфортную для вас и вашей семьи. Эти корректировки также работают для снижения затрат на энергию, а также вашего энергетического следа. Благодаря этому совету вашей системе отопления, вентиляции и кондиционирования воздуха не придется так усердно работать, чтобы вам было уютно зимой и прохладно летом.

Нужна помощь в настройке регистров возврата? Ранк может помочь

Если вы все еще не уверены в настройке регистров возврата, это нормально. Мы можем помочь тебе. Наша хорошо обученная команда профессионалов HVAC может показать вам, как это сделать, и подготовить вас к следующему сезону.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
