Отопление от печи с водяным контуром: Водяное отопление от печи на дровах для дома своими руками

Водяное отопление от печи на дровах для дома своими руками

Краткое содержание

• 1 Преимущества водяного контура
• 2 Кирпичная печь с водяным отоплением — минусы
• 3 Принцип установки и работы системы
• 4 Как соорудить дома водяную печь?
  • 4.1 Как сделать такую печь самостоятельно
  • 4.2 Варианты изготовления и рекомендации
  • 4.3 Установка системы
• 5 Видео: Система отопления ленинградка

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Отопительная система

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее.

Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Принцип установки и работы системы

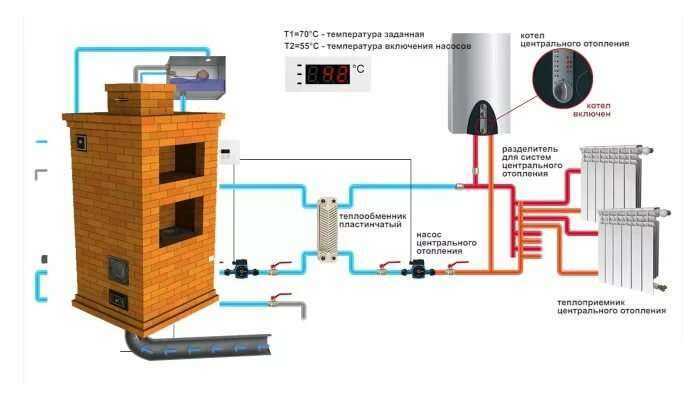

Схема водяного отопления двухэтажного дома на дровах [ads-mob-1][ads-pc-1]

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

[ads-pc-2][ads-mob-2]

Видео: Система отопления ленинградка

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Печное отопление с водяным контуром – разнообразие конструкций

Печное отопление – это традиционный способ отапливать дома. Надо отдать должное печам, которые многие годы выступали в качестве основного источника тепловой энергии во многих регионах.

И сейчас они не забыты. Но эти отопительные агрегаты слишком маломощны. Подсчитано, что один квадратный   метр площади печи может обогреть 35 м² площади дома. Получается, так, если вы являетесь обладателем большого дома, то вам придется сооружать огромную печь. А это просто невозможно. Поэтому существует совершенно уникальная отопительная система, в которой присутствует обычная дровяная печь. Это печное отопление с водяным контуром.

По сути, в печь, а, точнее сказать, в ее топку устанавливается металлический теплообменник, через который проходит теплоноситель традиционной водяной отопительной системы. Обычная печь выполняет функции отопительного котла. Но при этом она опять-таки обогревает часть дома, во всяком случае то помещение, где она установлена. Плюс ко всему такие печи выполняют еще и роль варочных плит. Так что такой вариант можно назвать многофункциональным.

Конструктивные особенности

Основополагающим элементом печки с водяным контуром является теплообменник. Он может быть любой формы, любых размеров и изготавливаться из любых материалов. Основное его требование – это эффективное потребление тепловой энергии и передача ее теплоносителю. Чаще всего теплообменник изготавливают из металлических труб в виде змеевика или регистра. Здесь важно, чтобы площадь отбора тепла была максимально большой. Некоторые мастера изготавливают теплообменник в виде бака из металлических листов толщиною 4-5 мм.

Установка теплообменника в печь

Кирпичная печь с водяным отоплением и даже без него является потенциально опасным видом оборудования. Поэтому специалисты рекомендуют очень внимательно относиться к проектированию прибора и к его возведению. На что необходимо в первую очередь обратить внимание?

• Обычно система печного отопления проектируется одновременно с проектом самого дома. Печь является неотъемлемой частью здания, так что ее размеры и форма должны точно вписаться в него. Считается, что доступ к топочной части агрегата должен быть свободным. И лучше всего, если этот доступ будет со стороны коридора.
• Особое внимание должно уделяться пожарной безопасности печки. Есть несколько обязательных требований, которые должны строго выполняться. Первое – воздушный зазор между печкой и деревянными стенами. Второе – облицовка горючих элементов дома кирпичом или другими негорючими материалами.

Вся сложность возведения печного водяного отопления заключается в том, что надо правильно возвести саму печь. Все дело в том, что в топке печи будет установлен теплообменник, который будет занимать приличное пространство камеры сгорания топлива. А, значит, размеры топки должны быть больше, а соответственно и сами габаритные размеры печи должны увеличиться. Вот почему этапу проектирования уделяется столько внимания.

Разновидность теплообменника

Самостоятельно создать проект печки, если вы не специалист, невозможно. Здесь, хотите вы того или нет, необходимы определенные знания в области теплотехники и большой опыт сооружения обычных кирпичных печей. Поэтому рекомендуем обратить к мастеру, не стоит заниматься самодеятельностью, чтобы избежать неприятностей в будущем.

Некоторые мастера предлагают установить теплообменник в уже существующие кирпичные печи и сделать через него обвязку водяного отопления. Неплохой вариант, но достаточно сложный. Здесь придется демонтировать часть кладки топочной камеры, сделать отверстия для труб подводящего и обратного контура, каким-то образом установить и закрепить теплообменник. При кажущейся экономии это очень трудоемкий монтажный процесс, требующий больших временных затрат.

Разновидности

Нами была рассмотрена кирпичная печь, но это не единственный вариант. Производители отопительного оборудования сегодня предлагают различные конструкции, работающие как печи с водяным контуром. В основном это металлические печки, которые известны потребителю под разными названиями.

Буржуйка

Буржуйка

Это простая по своей конструкции печка известна давно. Ее часто используют в своих владениях дачники. Небольшая по размерам, простая по форме она прекрасно справляется с отоплением небольших загородных коттеджей. Правда, «жрет» дрова она безбожно, так что приходится запасаться топливом на долгое время. Зато это самый некапризный отопительный прибор.

Так вот производители снабдили буржуйку двумя топками, в одной сгорают дрова, в другой сгорает пиролизный газ, выделяемый дровами при сгорании. Тем самым был увеличен КПД агрегата. Это первое. Второе – в топки устанавливается теплообменник, который соединен с водяным контуром отопительной системы.

Сегодня буржуйки изготавливаются и из стали, и из чугуна. Второй вариант предпочтительнее, потому что сам металл обладает низкой инертностью и прекрасной теплоотдачей. Поэтому чугунные печки с водяным контуром сегодня в большой популярности среди загородных застройщиков.

Схема водяного отопления с печкой Булерьян

Печи Булерьян

Это чисто дровяная печь, на другом виде топлива она работать не будет. Если рассматривать конструкцию этого вариант, то необходимо отметить, что печь булерьян является агрегатом пиролизного типа. То есть разделена она на две камеры сгорания. В нижней сгорают дрова, в верхней — топочные газы.

В этой конструкции теплообменник как таковой отсутствует, в ней используется другая система обогрева теплоносителя. Корпус печки изготавливается с двойными стенками (внутренняя из нержавеющей стали), между которыми и движется теплоноситель. По сути, получается водяная рубашка.

Внимание! В конструкции печи данного типа расположены вентиляционные каналы, которые быстро забиваются. Поэтому рекомендуется один раз в год производить их чистку. Уменьшение диметра приводит к снижению эффективной работы прибора.

Котел Булерьян

Полезные советы

• Как определить, что в печи находится водяной контур? С помощью обозначения. Производитель в маркировке добавляет к названию прибора приставку «АКВА».
• Нельзя зажигать печь для отопления загородного дома с водяным контуром, если в системе нет воды или ее мало. Поэтому перед розжигом обязательно посмотрите, есть ли вода в расширительном бачке.
• Все дровяные печи обладают большим весом, поэтому под них обязательно сооружается прочное и ровное основание. Оптимальный вариант – бетонный плитный фундамент с армирующим металлическим слоем и с уложенным поверх металлическим листом.
• При выборе той или иной конструкции печки с водяным контуром, необходимо учитывать несколько позиций, связанных с эффективной работой агрегата. Но не забываем и о цене прибора, и о расходе топлива.

Не забудьте оценить статью:

Чертежи водонагревателя для дровяной печи «Сделай сам» – Новости Матери-Земли

Следуйте этим советам, чтобы сконструировать комплект для нагрева водяного змеевика на дровяной печи и сэкономить на счетах за коммунальные услуги. Включает в себя схему и схемы водонагревателя на дровах, которые вы можете установить в своем собственном доме.

Одним из преимуществ отопления на дровах является разнообразие потребностей, которые может удовлетворить одна печь. Помимо того, что дровяник согревает нас, он может приготовить ужин, высушить одежду и поджарить остывшие пальцы ног. Но разве не было бы здорово, если бы этот черный ящик еще и привлекал горячую ванну?

На самом деле в бытовом водяном нагреве на дровах нет ничего нового. . . многие кухонные плиты имели приспособления для резервуаров для воды более века назад. Появление «герметичных» дровяных горелок и систем подачи воды под давлением оставило на обочине большинство этих старых методов периодического нагрева, и были разработаны новые методы, основанные на закрытой циркуляции.

Водяное отопление Modern Woodstove

В большинстве насадок для нагрева воды используются теплообменники, которые устанавливаются внутри топки или дымохода прибора. Лучшие коммерческие образцы этого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить горячей водой всю семью. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны быть испытаны под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления. Как следствие, качественные внутренние теплообменники имеют довольно высокую цену. Самодельные внутренние устройства , с другой стороны, приобрели неприятную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: Отвод Btu непосредственно от огня (с теплообменником топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (топкой или дымоходным теплообменником), может произойти накопление большого количества креозота. Несомненно, нет необходимости упоминать, что сочетание пожара в дымоходе и внутреннего теплообменника, заполненного водой, может привести к катастрофе.

Чертежи водонагревателя для дровяной печи

Признавая тот факт, что не существует безвозмездной трапезы в полдень, мы выбрали консервативный подход к разработке собственного водонагревателя для дровяной печи. Вместо случайного размещения теплообменника внутри нагревателя или дымовой трубы мы прикрепили его снаружи топки. Приняв этот подход, мы избежали каких-либо серьезных модификаций нагревателя, который поддерживает сертификацию Лаборатории андеррайтеров. Более того, пара критериев безопасности, о которых мы уже упоминали, соблюдены: температуры, возникающие вне кожуха нагревателя, не приводят к кипению воды (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, — это то, что нагреватель все равно излучал бы, поэтому из топки не отводится лишнее тепло.

Наше водонагревательное приспособление состоит всего лишь из примерно 50 футов медных труб диаметром 1/4″, свернутых в гипсовую панель. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печи, не допуская перегрева. (Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Узел крепится болтами к боковой части нагревателя и вставляется в утилизированный 42-галлонный водонагреватель (мы использовали один с сгоревшим элементом, но прочным резервуаром) в почти так же, как и солнечный подогреватель.

Насос производительностью 10 галлонов в минуту, установленный на сливном отверстии нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к тройнику чуть ниже клапана сброса давления в верхней части бака (клапан сохранился из соображений безопасности). Холодная вода поступает в сосуд через обычный вход, а подогретая дровами вода подается к обычному электронагревателю через стандартный горячий выход. Все линии хорошо изолированы пенопластом высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло бы быть потерял в печке, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое управление включением/выключением с помощью термостата кондиционера, подключенного к линии электропитания насоса. (Вы также можете использовать более распространенную комбинацию управления отоплением/кондиционированием воздуха, установленную на режим охлаждения.) Термостат крепится к стене в трех футах от обогревателя и примерно в футе над его верхней частью. Когда температура воздуха достигает 80°F, 120-вольтовое управление включает насос, и вода начинает нагреваться. Встроенный дифференциальный выключатель снова отключает циркуляционный насос, когда температура падает до 76°F.

Советы по сборке

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров. Например, если ваша печь больше, чем наша, вы можете увеличить панель настолько, чтобы получить полный 60-футовый виток 1/4-дюймовой трубки из мягкой меди внутри увеличенного каркаса теплообменника. Однако тем из вас, у кого обогреватели меньшего размера, придется использовать меньшую длину линии.

В любом случае проще всего работать с трубкой, свернутой для транспортировки. Мы просто вложили изогнутую леску в раму и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал можно согнуть по дуге примерно до 1-1/2″ радиуса без перегибов, так что его нетрудно втиснуть в любые потенциальные «горячие точки». Мы работали от внешних краев внутрь, проводя катушки к опорной пластине по мере продвижения. (Без проволоки, удерживающей внешние кольца трубок на месте, все это хотело выскочить из рамы.)

Как только вы равномерно распределите медные трубки внутри рамы, размешайте тонкую порцию гипса и залейте смесью раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне вашей печи, а линии 1/4 дюйма можно подключить к трубкам бака подогревателя 1/2 дюйма.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если из-за сбоя питания отключится наш насос, мы загерметизировали трубы, выходящие из бака подогревателя, и установили манометр на предохранительный клапан. Максимальное давление, которое мы смогли создать в системе, составляло 3 фунта на квадратный дюйм. . . и это после того, как поток остановился в течение восьми часов при максимально возможной скорости горения для нашего катализатора Atlanta Stove Works!

Кроме того, чтобы определить, не поощряется ли кондуктивный теплообмен через стенку печи в нездоровой степени, мы каждый день проверяли внутреннюю часть топки дровяной печи на повышенное накопление креозота. Мы не обнаружили различий во внешнем виде или глубине отложений ни на одной из четырех стенок, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторое изолирующее действие, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что повышало температуру 42-галлонного бака почти до 140 ° F. Эта скорость горения 8 фунтов в час вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общая сумма за 24-часовой период все равно должна составлять более 100 галлонов в день большого количества горячей воды. И даже если вы часто эксплуатируете печь в «закрытом» состоянии, система значительно сократит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, используемой каждым человеком, система может исключить счет за горячую воду в зимнее время. Следовательно, если вы можете получить древесину по цене, которая существенно ниже, чем цена эквивалентного количества электричества или газа, энергия, которую вы тратите на нагрев воды из дровяной печи (которая, конечно, будет вычтена из тепло, которое мог бы дать прибор) будет стоить вложенных средств. Кроме того, вы будете удовлетворены тем, что сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

• насос (Richdel R798)
• термостат (Dayton DE158)
• (50 футов) 1/4″ медные трубки типа L ′) 1/8″ X 1″ железный уголок
• предохранительный клапан
• (14) 1/4″-20 X 3/4″ болты с гайками
• (3 кварт) парижский гипс
• (6 ′) вязальная проволока
• разная сантехника

Установка дровяной печи в мою систему горячего водоснабжения

Привет всем,

Я ищу мысли о том, как подключить дровяную печь к моей системе ГВС в новом доме, который я строю. Тем не менее, необходима некоторая предыстория…

Я занимаюсь строительством в ВТ к северу от Стоу, и мой фундамент уже готов, и моя основная палуба включена. Деревянный каркас должен появиться в ближайшее время, а SIP начнут работать через неделю после начала работ по каркасу. Чтобы освежить память людей, дом имеет площадь около 1440 футов, 2,5 этажа, 1,5 этажа над уровнем земли закончены. Около 1/2 территории ниже уровня земли имеет выходы на юг и запад, и эта часть в конечном итоге будет завершена. Конструкция представляет собой пассивную солнечную плиту с плитой тепловой массы из бетона толщиной 2,5 дюйма, покрытой шифером VT в качестве пола для площади собора, которая составляет 1/2 1-го этажа и получает львиную долю пассивного солнечного излучения, которое поступает на южную сторону. стена (которая идет мертвой E к W). Крыша Р-53, стены Р-40. Тепловое моделирование с помощью REM Design показывает, что потребность в тепле -6F составляет 26 000 БТЕ/ч.

Сейчас я пересматриваю свои стратегии ГВС. Я объездил всю карту в этом. В краткосрочной перспективе дом будет домом для отдыха, но в долгосрочной перспективе это будет резиденция для пенсионеров. Оптимальные подходы к теплу и ГВС различаются в зависимости от этих видов использования, потому что, когда мы на месте, мы планируем использовать дровяную печь Vermont Bun Baker мощностью 30 000 БТЕ, но когда нас там нет, систему отопления и пассивную солнечную энергию придется поддерживать. это тепло. Точно так же, поскольку это дом для отдыха, кажется, не имеет особого смысла использовать систему ГВС, основанную на поддержании объема воды при фиксированной температуре в чем-то вроде Superstor, а не в какой-либо системе по требованию.

Другая причина, по которой система по требованию кажется более подходящей, заключается в том, что я намерен установить систему рекуперации тепла дренажной воды и систему обратного дренажа солнечного тепла (состоящую из бака на 40-60 галлонов, соединенного с 3 группами по 10 вакуумированных трубчатых коллекторов). ) для предварительного нагрева поступающей ГВС.

Я еще не решил, стоит ли брать нагреватель ГВС для всего дома на электрическом или пропановом топливе или небольшие мини-баки, такие как Bosch Ariston. У нашего дома довольно длинная электрическая линия от дороги, поэтому у нас есть 100-амперное обслуживание только с 30 слотами выключателя. Любому электрическому решению ГВС для всего дома требуется 240 В, а оказывается, что септический насос на 240 В. Помимо потребляемой силы тока, которая начинает сокращать доступное количество слотов выключателя. Недостатком пропана для ГВС всего дома является то, что он добавляет еще одно проходное отверстие в стене для впуска и выхлопа, и их, вероятно, уже окажется небольшой уловкой, чтобы найти. Так что я склоняюсь к мини-бачкам на 120 В с одним на кухне и в каждой из двух ванн, так как они достаточно дешевы.

Кроме того, поскольку в Вермонте зимой часто бывает облачно, солнечный тепловой источник не может обеспечить столько БТЕ. Таким образом, хотя он может помочь предварительно нагреть поступающую воду зимой, он вряд ли сможет тогда обеспечить все тепло, необходимое для ГВС.

В краткосрочной перспективе, когда мы используем дом в качестве дома для отдыха зимой (и, следовательно, нам понадобится горячая вода), дровяная печь будет часто использоваться. В долгосрочной перспективе, когда мы будем там жить, дровяная печь будет топиться большую часть времени зимой. Вне зимы, когда солнечная тепловая система, вероятно, сможет собирать больше тепла, а сам дом сможет получать большую часть или все свое тепло от пассивной солнечной энергии, мы вряд ли будем использовать печь.

Мне кажется, что когда печь используется, от нее будет доступно некоторое дополнительное тепло, которое можно собрать и направить в бак солнечной тепловой массы, чтобы дополнить тепло, которое солнечные трубы могут собирать зимой для предварительного нагрева ГВС. впереди единиц по требованию. Может быть, есть лучший способ сделать это, но моя первоначальная мысль состояла в том, чтобы найти способ использовать регулятор дифференциальной температуры (DTC) для включения насоса, который будет циркулировать вода из резервуара для хранения солнечной энергии через некоторые средства передачи тепла в это то, что выходит из стоу.

Печь может иметь термосифонный нагревательный элемент в топке, так что это один из подходов. В качестве альтернативы я могу попробовать внешний теплообменник, установленный на внешней стороне печи или на ее выхлопной трубе.

Если бы я пошел с нагревательным элементом в топке, я понимаю, что, вероятно, не стоит пытаться откачивать воду из резервуара солнечной тепловой массы непосредственно через него, потому что даже если это будет открытая система (что снижает опасность повышения давления) если код неисправности или насос выйдет из строя, по крайней мере, отсутствие воды в нагревательном элементе, вероятно, повредит его, и они стоят несколько сотен долларов.

Так что, если я хочу сделать нагревательный элемент в топке, то, вероятно, лучше сделать это с помощью термосифонного подхода с использованием бака, расположенного ближе к печи и выше нее. Если бы в этом баке был теплообменник, то DTC мог бы управлять насосом для циркуляции воды из солнечного теплового бака через этот теплообменник.
