Печь булерьян своими руками — чертежи, схемы, фото

Компания «Фокус» – строительство домов из теплоблоков, экоблоков > Статьи

С приходом зимы многие начинают задумываться над тем, как эффективно и быстро отапливать дачный домик или частный дом. В наш век технологий даже отсутствие централизованного отопления не является большой проблемой. Чего стоит уникальная разработка, которая известна сегодня как печь булерьян. В статье мы рассмотрим как сделать печь булерьян своими руками, продемонстрируем чертежи, схемы, фото материалы.

Содержание:
  • Принцип работы
  • Достоинства
  • Изготовление
  • Подручные материалы в помощь
  • Делать самому или купить готовую
  • Недостатки
  • Видео
  • Фото
  • Чертежи и схемы

Принцип работы

Печь представляет собой цельный корпус, состоящий из бочкообразной стальной конструкции. В нее интегрирована двухуровневая топка и комплект труб, последние размещаются по направлению снизу-вверх к печке. Внизу образовывается забор охлажденного воздуха, а вверху в помещение поступает горячий воздух. Такая конструкция лишена главной проблемы, которая заключается в нагнетании воздуха, так как имеется разница температур на выходе и входе.

Самые маленькие типовые печи способны обогревать до 5 м3/мин, а печка булерьян большого размера способна снабжать достаточным теплом помещение, объемом до 1100 кубометров. При этом производительность составит около 50 м

3/мин горячего воздуха.

Отталкиваясь от этих фактов, эта печь представляет собой поистине надежную и эффективную топку. Особым успехом булерьян пользуется в мастерских или гаражах площадью до 40 м2. При высоте потолка в 2,5 м такой агрегат способен прогреть воздух до комфортной температуры всего лишь за 25 минут. Кажется, что больше не нужно приводить доводы в пользу покупки печи булерьян. Эта установка может стать надежным помощником в обогреве как малых, так и крупных помещений.

Булерьян, по сути, объединяет в себе практичность буржуйки и дровяной печи. Как уже упоминалось выше, принцип работы основывается на принудительной конвенции. Внизу печи имеются специальные отверстия, по которым проходит холодный поток из помещения. По мере его продвижения по трубам, он быстро греется, так как контактирует с топкой. Наружу выходит уже прогретый воздух. Одна из особенностей печи заключается в том, что продукт горения дров не сразу выходит наружу. Он поступает в другую камеру, где осуществляется повторное сгорание, но только уже при большей температуре.

Вследствие дожигания воздушно-газовой смеси, КПД увеличивается до невероятной отметки – 80%!

Высокая температура конвекционного воздуха позволяет прогревать помещения практически любого объема. Если у вас есть отопительная система с жидким теплоносителем, то печь булерьян можно объединить с ней. Но для этого важно произвести точные расчеты и правильно провести монтаж спаренной отопительной системы.

Достоинства

Плюс ко всему хочется привести достоинства конструкции печи булерьян по использовании в отоплении:

  • Быстрый прогрев воздуха, который достигается за счет конвекции.
  • Простота монтажа.
  • Наличие воздуховодов позволяет соорудить эффективную систему поступления воздуха в несколько отдельных комнат и даже помещений.
  • Печка отличается сравнительно небольшим расходом твердого топлива.
  • Нет особых сложностей в обслуживании.
  • Обшивка печи нагревается незначительно, поэтому вероятность получения ожога невелика.

Главное преимущество – высокое КПД. Ни одна открытая топка не способна выдать таких показателей.

Изготовление

Сегодня имеется немало мастеров-энтузиастов, которые готовы взяться за то, чтобы сделать печь булерьян самостоятельно. Учитывая это, предлагаем пошаговую инструкцию по созданию отопительного агрегата. Особенно если у вас есть сварочное оборудование и другой подходящий инструмент, вы проблем не испытаете.

Но для начала следует подготовить основу будущей печи. Для этого вам необходимо раздобыть качественную жаропрочную сталь котлового типа.

Далеко не во всех случаях получится ее приобрести. Поэтому, как вариант, можно купить старый водяной котел, который работал на угле. Однако предпочтение лучше отдать стальным листам.

Чтобы не прогадать перед началом работы сравните цены уже готового булерьяна и необходимых затрат на изготовление. Если выгода очевидна, то можно приступать к работе.

Процесс изготовления делится на несколько последовательных шагов, которые будут приведены ниже:

  1. Если в качестве основы вы будете использовать старый котел, то внизу на одной из боковых стенок вырезаете отверстие. Через него в печь будет проникать холодный воздух. Важно чтобы котел при этом располагался вертикально.
  2. Сверху проделываете также отверстия, через которые будет поступать в помещение уже прогретый воздух. Позже к этим отверстиям необходимо будет приварить металлические трубы.
  3. Чтобы внутри котла дожигался остаток воздуха, в обязательном порядке внутри него установите патрубок.
  4. Дверка-заслонка должна устанавливаться в передней части котла. Поэтому необходимо также сделать соответствующее отверстие. Через эту дверку в топку будет осуществляться загрузка топлива.

Эта часть работы относится к подготовительной. Теперь приступим непосредственно к изготовлению булерьяна. В этом вам помогут чертежи и схемы, которые приводятся в конце статьи.

  • Теперь необходимо взять 8 отрезков труб Ø45 мм. Длина труб должна быть не меньше 1 м. Используя трубогиб, сгибаете трубы под углом 80°.
  • Далее, необходимо провести сварочные работы. Установив симметрично трубы через одну, выгибами наружу соединяете их сваркой. Полученный каркас необходимо будет скрепить полосовым металлом, толщиной в 2 мм. Приваривается она между промежутками приваренных труб к корпусу.
  • В топку необходимо будет вварить две пластины. Верхняя пластина не доходит до передней стенки на 5 см, а нижняя до задней стенки также на 5 см. Расстояние между ними должно быть около 5 см. Зачем такая замысловатая конструкция? Этот лабиринт позволяет дожигать выходящие газы.
  • В задней части котла будет выходить труба, которая будет выполнять роль дымохода. Ее Ø12-15 см, такая же и длина. В этот отрезок вставляется поворотная задвижка с рукояткой.
  • В противоположной стороне изготавливается дверца, через которую можно будет закладывать дрова. В зависимости от размера печки, диаметр отверстия может быть разным. Например, если ваша печь имеет ширину 50 см, а длина 70 см, то отверстие достаточно сделать Ø25 см.
  • На этом этапе можно изготовить крепления для защелки с дверкой. Учтите, что ее форма будет круглой.
  • Для организации поддува холодного потока воздуха, снизу дверцы сделайте еще одно отверстие Ø10 см.
  • Обязательно учтите тот факт, что возле печи, после ее установки должно быть достаточно места, так как принцип ее работы конвекционный. Поэтому будет хорошо, если вы сделаете раму, высотой 20 см, а также организуете место со всех сторон около метра.

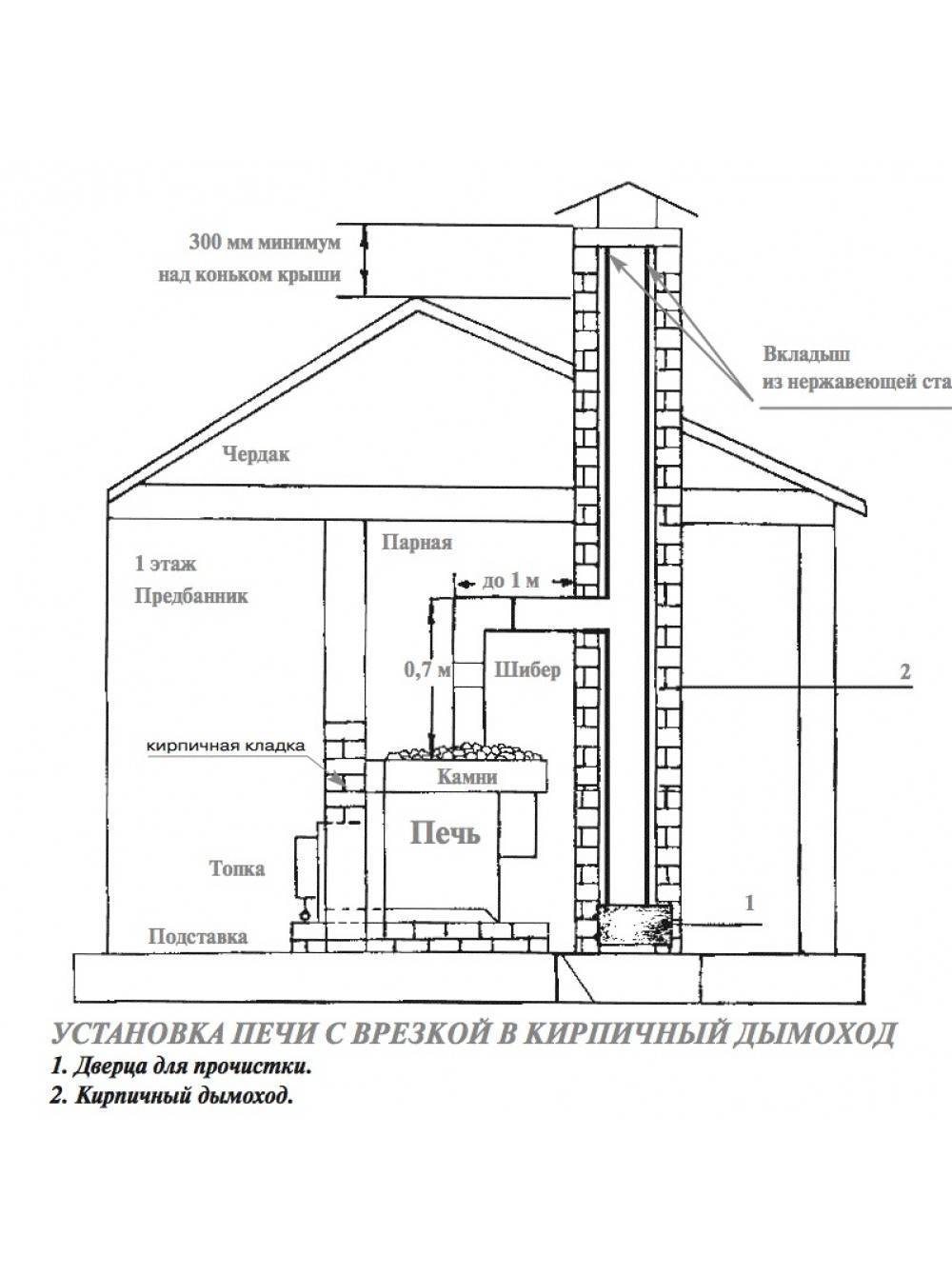

Стоит сказать пару слов и о монтаже дымохода. Чтобы предотвратит скопление конденсата утеплите трубу минеральной ватой. Труба может быть выполнена из нержавеющей стали, высотой не меньше 3 м.

Установка булерьяна должна выполняться только на негорючее основание.

Подручные материалы в помощь

Если вам не получается сделать печь булерьян по вышеописанной схеме, то можно воспользоваться подручными материалами, которые найдутся практически в любом частном доме. Так, вам потребуется:

  • Емкость. Подойдет бочка размера 150×70×70 см. Обратите внимание на стенки бочки, чем толще тем лучше.
  • Также потребуется труба дюймовая, длиной 2 м.
  • Отрезок трубы в 12-15 см, Ø70 мм.
  • Уголок 25 мм, длиной 1 м.
  • Металлические листы, толщиной в 2 мм.

Итак, начинать сборку следует с того, чтобы поставить цилиндр на ножки. Далее, режете уголок на 4 одинаковые части по 250 мм. Их привариваете к основанию цилиндра. Ножки для будущей печки готовы. Что касается принципа изготовления, то он практически ничем не отличается от обычной печи булерьян. Но все же, существуют некоторые отличия, которые сводятся к следующему:

  • На верх корпуса необходимо приварить две металлические пластины, которые будут направлены углом вниз. Если общая длина корпуса ровняется 1500 мм, то пластина будет иметь длину 1000 мм.
  • Далее, сгибаете трубы под углом 45°. Их монтаж выполняется в верхнюю часть печи.
  • Что касается наружной части корпуса, то к нему следует приварить куски металла в шахматном порядке. Их выставляете по отношению к земле вертикально.
  • Всю получившуюся конструкцию необходимо обварить листом металла. Таким образом, вся она будет заключена в короб. Останется доступным только окошко для топки.
  • В задней нижней части прорезаете отверстия размером 10×10 см, а в передней верхней части 20×20 см. По соотношению друг к другу они должны быть по диагонали.

Такая конструкция имеет ряд недостатков, даже притом, что КПД составляет более 75%. В чем они выражаются? Например, для изготовления печи своими силами потребуется большие трудозатраты. Также размер печи будет значительно превышать заводские стандарты, а большое количество используемого металла утяжеляет всю конструкцию. Отталкиваясь от этого, возникает вопрос, есть ли смысл делать ее самостоятельно?

Делать самому или купить готовую

Прежде чем вы начнете изготавливать печь, подумайте: стоит ли делать ее или лучше приобрести заводскую модель? Как правило, это объясняется ценой уже готовых конструкций. Например, хороший булерьян, мощностью в 10-15 кВт можно приобрести в среднем за 250$. Если же изготавливать все детали самостоятельно, то помимо больших трудозатрат потребуется немало места для проведения работ. Далеко не в каждом случае реально осуществить этот проект. В результате вам обойдется печь втридорога.

Как исключение будет тот случай, если вы работаете на небольшом заводе, где большая часть необходимого оборудования уже есть, а начальство позволит в свободное время сделать что-то для себя.

А если вам разрешат использовать некоторый материал, то – это вообще прекрасно, но маловероятно.

Поэтому несколько раз все обдумайте, прежде чем приступать к работе.

Недостатки

Из всего вышесказанного можно прийти к выводу, что недостатков такой обогревательный агрегат не имеет. Но не спешите так думать. Есть важные нюансы, которые следует учитывать:

  • Любое органическое топливо при сгорании выделяет реакционную воду. Она является аналогом метаболической воды, которая образовывается в живых организмах. По причине низкой температуры в топке реакционной воды в выхлопе больше, чем у других аналогов печей медленного сгорания.
  • Необходимо упомянуть и про минеральные составляющие древесины. Зола в дереве имеется изначально, хотя производитель указывает на тот факт, что при сгорании древесины золы не имеется. Так вот, зола выходит через дымоход.
  • И последний момент – наличие углеводородных радикалов. Что это собой представляет? Это очень активные химические остатки, которые не до конца разлагаются. Как следствие КПД уменьшается до 7%. Такая же доля составляет и выхлопы. Для бытового использования булерьянов этот показатель катастрофический.

Итак, делать булерьян или нет, решать только вам. Мы не смогли учесть всех нюансов, с которыми каждый мастер-самоделки может столкнуться. Надеемся, что эта статья направит вас в правильное русло и поможет принять взвешенное решение. Если вы уже сделали печь булерьян, то оставляйте комментарии к этой статье. Ваш опыт неоценим, ведь практика всегда сильнее теории.

Возможно, вам также будет интересно прочитать такие материалы:

  • Печь для бани
  • Печь «Голландка»
  • Печь тандыр
  • Печь шведка

Видео

Про изготовление печи мы поговорили, сейчас пришел черед осветить правила топки булерьяна.

Фото

На фото вы сможете подробнее ознакомиться с устройством печи булерьян:

Чертежи и схемы

Вы можете просмотреть ряд чертежей и схем, которые помогут вам сделать печь:

Похожие статьи

  • Камин в деревянном доме: установка печи и устройство, монтаж бруса и фото своими руками, кирпичный угловой пол

    Украсить интерьер и дополнительно обогреть помещение можно при помощи красивого камина Деревянные дома и коттеджи из бревна и бруса – это не только. ..

  • Металлические печи для бани

    Сегодня на рынке представлен огромный выбор самых разнообразных печей , которые могут быть установлены в бане: чугунные печи, бани «магнум» и множество…

  • Дачный туалет: проекты, схемы, чертежи + фото

    Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому…

Печь Булерьян (Бренеран) своими руками (чертеж, фото, инструкция)

Никто не будет спорить с тем, как же важно иметь хорошую печь для отопления дома, гаража, мастерской, да неважно чего.  Здесь определяющими все же являются слова — иметь печь, а не для чего. Особенно это актуально в холодный период года, кто в курсе как неприятно мерзнуть, тот поймет.  А вот как стать обладателем такой печи и что для этого надо мы и поговорим в данной статье.

  На самом деле, на нашем сайте уже довольно много альтернативных вариантов печей, это и обычные печи на дровах и газогенераторные печи (пиролизные котлы), работающие по принципу пиролиза. Но все же  еще имеются альтернативы,  а именно печь Булерьян (Bullerjan ) или как ее еще называют Бренеран. Фактически такую печь еще можно назвать конвекционной. Все дело в том, что в печь по ее бокам вмонтированы проходные трубы, у которых захват холодного воздуха организован внизу трубы, а выход вверху трубы. Трубы прогреваются из топочной камеры печи, в итоге, как известно, горячий воздух имеет свойство подниматься вверх. Воздух начинает циркулировать по трубам снизу вверх, забирая тепло из труб и нагревая помещение. Затем воздух снова затягиваясь снизу и так далее, то есть в помещении появляется искусственно созданный без активных элементов (вентилятора и т.д.) конвекционных поток теплого воздуха. За счет такого потока помещение с печью Булерьян прогревается намного быстрее и интенсивнее, то есть КПД у такой печки очень высокий.
 Окончательно вы поймете принцип работы печи  Булерьян, взглянув на рисунок.

Сколько стоит печка Булерьян

На настоящее время на рынке представлено множество печек подобного типа. Цена на печку начинается примерно с планки в 200$ в принципе это не так уж дорого, но все же. Далее с увеличением размеров топочной камеры, диаметра труб, применяемого материала, бренда, амбиций продавца, печки могут быть и гораздо дороже. Но как мы уже говорили, наша статья не об этом. Для тех, кто решился все же сделать такую печь своими руками, мы и продолжим повествовать далее.

Что надо для того, чтобы сделать печку Булерьян своими руками

 Еще немного до того как вы решились начать делать Булерьян своими руками мы расскажем о трудностях которые перед вами встанут. Во-первых, это инструменты и материалы. Если с инструментами все понятно (болгарка, дрель, диски, сверла, струбцины, сварочник и т.д.) то вот с материалами придется сложнее. Самой большой проблемой здесь станет поиск котловой жаропрочной стали. Именно такая сталь должна применяться при изготовлении печек из металла, именно она обеспечит длительную и безпроблемную эксплуатацию вашего Булерьяна. И, во-вторых, это ваше мастерство, умение, терпение, место производства  и что немаловажно время. Если мы вас не отговорили, то продолжим.

Как сделать Булерьян своими руками

И так для печки вам потребуется все то, о чем мы говорили выше, плюс листовая сталь 4 мм (1*2 м), лист толщиной 6мм размером 0,4х0,7м,  труба 110 мм (4м), труба наружным диаметром 57*4 мм (10м), металл для фурнитуры печки (запоры, петли, ручки), отрезки трубы 350 мм, другое железо (по месту).
 Прежде всего если у вас труба 57 мм прямая, что скорее всего, то необходимо загнуть ее трубогибом.  Трубу обрезаем в размер 1,2 м, далее гнем с радиусом 225 мм. В итоге, получаем 8 трубок, по 4 с каждой стороны в шахматном порядке, то есть глубина печки составит 456 мм.

 Далее делаем Т-образный отвод, который будет стоять за печкой. Это и дымовая труба для вытяжки газов от горения и коллектор для сбора конденсата. Вверх идет дым, вниз стекает вода (конденсат).

Внизу установлен кран, когда конденсат накопится, то его достаточно открыть и слить из дымохода, при постоянно открытом кране возможна излишняя тяга, которая ни к чему.

 В отводе печки установлен заслонка, при помощи нее можно регулировать тягу и соответственно горение в печке.

 Аналогичная, но глухая заслонка установлена в поддувале на входной дверке.

Для фиксации заслонок на их ось установлен пружина, которая более поджимает заслонки внутри трубы и более надежно фиксирует их в определенном положении. Ход заслонок 90 градусов.
 Из трубы 350*4 мм отрезаем два отрезка по 40 мм. Один из отрезков разрезаем и растягиваем, разворачиваем трубу наружу. Вставляем в получившийся зазор шинку 40*40 мм. В итоге имеем два кольца, одно диаметром 350 мм и второе диаметром порядка 360 мм. Смысл это всего, чтобы одно кольцо входило в другое, так как одно будет на крышке Булерьяна,

второе на самой лицевой стенке печки.

Привариваем кольца на свои места. Большое кольцо используется для дверки. Далее, из шинки в 40 мм (толщина 2мм) изготавливаем третье, внутренне кольцо на дверке. Оно в итоге должно встать внутрь кольца на дверке  и на стенке печки. В зазор между кольцами на дверки вставим уплотнитель, асбестовый шнур.

 Плотность дверки будет обеспечивать возможность процесса газогенерации. Да, конечно основным достоинством Булерьяна является наличие конвекционных труб, но плотная дверь и контролируемая, дозируемая подача кислорода позволит добиться режимов газогенерации, то есть еще на порядок повысить эффективность печки. Именно поэтому есть резон делать дверку с должным уплотнением.
 К дверце на трех проставках, привариваем тепловой экран, а  к нему уголок. Уголок будет равномерней распределять воздух, при его подаче и не допустит прохождение дров в крышку при закрытии.
 В первых двух трубах «скелета» делаем прорези и вставляем в них инжекционные трубки. (длиной 150мм, диаметром 14мм) Такие трубки будут постоянно сообщаться с пространством топливной камеры, через конвекционные трубы, тем самым обеспечивая процесс горения.

Варим каркас из труб, как мы уже говорили первые трубы с инжекционными трубками, далее без них.

 Далее делаем перегородку. Лучше всего брать очень толстое железо (от 6 мм), т.к. оно будет подвергаться очень высоким температурам непосредственно в камере горения печи и может быстро сгореть, в случае, если будет тонким. Для лекала используйте картон, подогнанный по месту.



После, провариваем пространство между конвекционных трубок. Лекала также лучше первоначально делать из картона, а после вырезать детали из металла.

 Замок дверки печи представляет из себя эксцентрик, который захватывается за петлю на стенке печки и при прокручивании дожимает дверку к стенке.

Замок не легок в изготовлении, так как потребует токарный и фрезерный станок, но эффективен в применении. Петли дверки сделаны из старых токарных резцов, в принципе подойдет любой аналогичный материал.
 В верхнюю часть передней стенки вставляем воздушный инжектор. Фактически это еще один способ регулировки процесса горения в топочной камере Булерьяна. Инжектор открывается и закрывается за счет смещения (поворота) сквозного отверстия в двух трубках.

Привариваем к печке ножки, на которых она будет стоять.

 Производим монтаж дымохода. Более подробно о монтаже дымохода можно узнать из статьи «Монтаж дымохода своими руками». Загружаем печку Булерьян дровами,

затапливаем и пользуемся.

Вот в принципе и все о том, как можно сделать печку Булерьян своими руками. Конечно процесс не легкий и не быстрый, но печка получается, как мы уже говорили с высоким КПД (порядка 70-80% против буржуек не более 10 %), что позволяет очень эффективно обогревать площади в любом помещении, где она установлена.

мастер-класс по изготовлению

Внешне печь Булерьян напоминает буржуйку с причудливым дизайном. Но эффективность этого устройства гораздо выше, а область применения шире.

Достаточно широко распространены модели промышленного производства, но, изготовив печь булерьян своими руками, можно обеспечить теплом гараж, хозпостройку и даже небольшой дом. Согласитесь, идея интересная, да и экономия на покупке нового агрегата весьма ощутимая.

В подготовленной статье вы найдете всю необходимую информацию для строительства теплового пункта. Мы расскажем, как устроена и работает печь Булерьян, опишем, какие материалы и инструменты понадобятся в ходе работы, а также дадим пошаговую инструкцию по изготовлению самоделки.

Кроме того, в статье даны практические советы по обустройству дымохода и обслуживанию отопительной установки. Следуя нашим рекомендациям, вы сможете организовать эффективное и безопасное отопление небольшого помещения.

Содержание статьи:

  • Принцип работы печи Булерьян (Бернеран)
  • Особенности конструкции и устройства
  • Процесс своими руками
  • Полезные советы
  • Выводы и полезное видео по теме

Принцип работы печи Булерьян (Бернеран)

Принцип работы булерьяна по-своему гениален. В нем сочетаются черты печи длительного горения и конвекции воздушных масс по специальным трубкам. Эти элементы позволяют сразу визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена так, что топливо сгорает медленно.

Обычно нагрузка рассчитана на 12 часов непрерывной работы. Это позволяет обеспечить круглосуточную работу устройства всего при двух загрузках топлива: утренней и вечерней.

Изюминкой дизайна являются воздуховоды. Они интегрированы в корпус камеры сгорания и являются его частью. Верхний и нижний срез этих трубок остается открытым.

При желании боковые стенки корпуса печи Булерьян можно сделать двойными, приварив сверху еще один лист металла для снижения теплопотерь

Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние отверстия в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня .

Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет поверхности нагреваться до опасного уровня. В результате обжечься при прикосновении к печи Булерьян намного сложнее, чем при соприкосновении с поверхностью печи.

Таким способом можно нагревать не только воздух, но и воду. Для этого вам придется соединить печь Булерьян с теплообменником, через который она будет проходить.

Движение воздушных масс по воздуховодам, расположенным на боковых стенках корпуса, осуществляется естественным образом: холодный воздух поступает снизу, горячий воздух движется вверх

Стоит отметить, что для обеспечения процесса сгорания топлива в таком устройстве , сначала производится розжиг, при котором дрова постепенно подсыпаются небольшими порциями, пока камера не заполнится. После этого остается только каждые 12 часов загружать дрова в топку.

В топке осуществляется процесс медленного сжигания дров, который проходит в две стадии, как и в других котлах этого типа. Во-первых, топливо сгорает медленно с небольшим количеством кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом.

Второй этап – это сжигание этой газовоздушной смеси, при которой выделяется большое количество тепловой энергии.

Фотогалерея

Фото

Печь Булерьян используется в малоэтажных домах. Благодаря конструктивным особенностям агрегат отличается повышенной теплоемкостью, позволяет быстро обогреть помещение

Печи Булерьян относятся к категории твердотопливных. Наличие теплообменных труб позволяет снизить расход топлива, не снижая производительности

В ассортименте, предлагаемом промышленностью, много предложений данного типа печи. Вы можете выбрать модель для устройства системы отопления на его базе или для дополнительного обогрева отдельных помещений

Если оборудовать самодельную или покупную печь Булерьян специальной горелкой и маслобаком, то ее можно топить отработкой

Самодельные булерьяны в большинстве случаев используются для обогрева зимних садов и теплиц

Булерьяны активно используются в гаражах и мастерских, не подключенных к сетям централизованного теплоснабжения.

В монтаже дымохода для этого вида печей особых хитростей нет. Достаточно собрать обычный дымовой канал из оцинкованной или окрашенной антикоррозийной краской трубы

Бурельская печь мини-типа не требует усиления перекрытия и организации отдельного фундамента. Может быть подключен к стенному или корневому дымовому каналу

Эффективный обогреватель для быстрого обогрева

Использование твердого топлива

Установка мини печи в частном доме

Дооснащение печи для использования отработки

Булерьян в отоплении зимнего сада

Практичное отопление гаража и мастерской

Монтаж обычного металлического дымохода

Подключение к основному дымоходу

Заводские печи и Отличаются высоким КПД, поскольку позволяют получить гораздо больше тепла, чем при обычном дровяном сжигании. КПД печи Булерьян за счет реализации данной технологии составляет около 80%.

Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, что вполне достаточно даже для просторных помещений.

Особенности конструкции и устройства

Печь булерьян состоит из таких элементов, как:

  • топочная камера, образованная из гнутых труб и полос металла;
  • вторичная камера сгорания;
  • задняя стенка;
  • передняя стенка;
  • дверца для загрузки топлива;
  • патрубок для дымохода;
  • зольник;
  • инжектор;
  • дымоход;
  • регулятор мощности;
  • продул и т.д.

Задняя стенка изготовлена ​​из двух листов металла, разделенных небольшим промежутком. Это предохраняет часть устройства от нагрева до высоких температур, а также повышает общий КПД печи. Во вторичной камере сгорания осуществляется сжигание горючих газов, образующихся при распаде топлива в первичной части камеры сгорания.

Прежде чем приступить к работе по изготовлению печи Булерьян своими руками, следует подробно изучить ее конструкцию и принцип работы (+)

Помимо дверцы, на передней стенке имеется ручка, с помощью которой количество воздуха, поступающего в камеру, регулируется. Дымоход выполняет аналогичные функции. Вы можете использовать только один из этих элементов для управления процессом горения или использовать их одновременно.

Размеры зольника, т.е. емкости для сбора золы небольшие, и это оправдано. Если печь булерьян пустить правильно, то в процессе работы дрова сгорят почти полностью, поэтому золы получится минимальное количество или ее не будет вовсе.

В переднюю дверь вмонтирован ряд важных элементов. Его собирают отдельно, а затем подвешивают с помощью приваренных металлических петель. Ради повышения КПД устройства некоторые производители закрывают печь Булерьян двойным кожухом. Это не обязательный, но желательный элемент дизайна.

При наличии достаточного количества листового металла в конце основной сборки печи можно сверху на трубы наварить криволинейные элементы, которые скроют трубчатые «ребра» и сделают устройство более безопасным.

Галерея изображений

Фото

Бурельская печь заводского изготовления

Модернизация с дополнительными элементами

Укладка деревянной бочки

Булерьян домашний камин

Процесс своими руками

9000 Устройство данной не самой простой конструкции , имеет смысл заранее составить чертеж печи Булерьян или найти готовый проект, например, в Интернете. Приходится много резать и варить листовой металл, для чего нужен сварочный аппарат и навыки работы с таким оборудованием.

Для успешной резки металла специалисты рекомендуют использовать шаблоны.

Для вырезания деталей из листового металла рекомендуется использовать картонные шаблоны для точного соблюдения размеров и конфигурации элементов.

Основным материалом для изготовления печи Булерьян является листовой металл толщиной 5-6 мм и металлические трубы примерно с такой же толщиной стенки и наружным диаметром 50-60 мм.

Для придания трубчатым элементам нужной конфигурации желательно использовать . Для проверки положения отдельных элементов относительно друг друга используйте строительный гидравлический уровень.

Для нормального протекания рабочего процесса вам потребуется ряд приспособлений и материалов:

  • электроды к сварочному аппарату;
  • ;
  • рулетка;
  • маркер;
  • хомуты;
  • квадратный;
  • линейка;
  • шлифовальный станок.

Обычно начинают с резки металла и резки труб. Затем остатки металла удаляют, а отдельные элементы сваривают между собой, постепенно собирая печь.

Необходимо нарезать необходимое количество труб (например, восемь штук, в зависимости от особенностей проекта) длиной 120 см. С помощью трубогиба их сгибают до радиуса 225 мм. Последовательно из листа металла вырезают элементы задней и передней стенок, двери, регуляторы и планки для кузова.

Трубы для боковых стенок печи Булерьян необходимо уложить на ровную поверхность и зафиксировать их положение деревянными брусьями

Оставшийся металл идет на изготовление дверных элементов, зольника, форсунок и т.п. V-образная камера. Металлические полоски для корпуса нарезаются немного шире внешнего диаметра трубок. На концах делаются овальные надрезы, чтобы их можно было приварить вплотную к трубкам.

Боковые воздуховоды соединяю в местах соприкосновения сваркой, затем внутри устанавливаю V-образный поддон для разделения дожигающей камеры кольцо. Альтернативный вариант – просто вырезать из металлической трубы куски подходящей длины. Но его диаметр должен быть больше, чем у конструкции, которая используется для корпуса устройства.

Сборка устройства начинается с трубок. Правильно согнутые элементы необходимо располагать в шахматном порядке так, чтобы задняя сторона конструкции находилась внизу, а передняя – вверху.

Чтобы трубы находились в правильном положении, используйте деревянные бруски толщиной, равной внешнему диаметру металлических элементов.

На боковые трубы накладывают гнутые полоски металла и сначала в некоторых местах прихватывают сваркой, а затем выполняют сплошной шов на ровном месте без проблем. После этого трубы следует приварить друг к другу в местах соприкосновения.

Полученную конструкцию теперь можно перевернуть и заварить в пространстве между «ребрами» V-образного лотка. Он отделит первичную камеру сгорания от вторичной. В одной из труб передней стенки следует сделать инжектор для подачи воздуха в камеру дожигания.

В боковой трубе делается отверстие, в которое вваривается узкий инжектор для обеспечения поступления воздуха во вторую секцию топочной камеры

После этого можно продолжить формирование корпуса печки путем приваривания металлических полос предварительно разрезанные на ребра. Оптимальный вариант, когда в корпус утоплено около двух третей диаметра трубы, а треть этих элементов остается снаружи. С изготовлением передней стенки печи придется повозиться.

В передней стенке печи Булерьян делается достаточно просторное отверстие под загрузочную дверку, к которой приваривается небольшой бортик

В заготовке для дверцы сначала делается отверстие под поддувал. К нему приваривается труба, в которой будет установлена ​​заслонка, регулирующая поток воздуха, поступающий в первичную камеру сгорания.

Для заслонки нужно вырезать круглую деталь, диаметр которой точно соответствует размеру насадки. К демпферу приварен штифт. После этого в патрубке по оси делается отверстие, в которое вставляется этот штифт.

Если элементы печи Булерьян вырезаны и уложены правильно, то готовый корпус будет выглядеть аккуратно. При сборке нужно контролировать положение каждой детали с помощью строительного уровня

В заготовке для передней стенки делается отверстие под дверь. К нему по окружности приваривается узкая полоска металла.

Две такие полоски металла нужно приварить к самой двери, одну по самому краю, другая должна быть внутри на некотором расстоянии от первой. Если все сделать в соответствии с чертежами, «воротник» на передней стенке обязательно войдет в зазор между краями двери.

На круглой дверце выполнены две стороны, между которыми точно должна входить сторона, приваренная к передней стенке печи Булерьян .Теперь нужно приварить к двери ее внутреннюю часть, а также петли с одной стороны и эксцентриковую защелку с другой.

Эксцентриковый замок обеспечивает плотное прилегание дверцы к передней стенке печи для максимальной герметичности, что немаловажно в процессе длительного горения дров.

Шибер с заслонкой на дверце печи Булерьян позволяет регулировать количество поступающего внутрь воздуха для установления оптимального режима работы устройства

Неопытному мастеру лучше заказать этот предмет у профессионального токаря. На корпус печи также крепятся петли и металлический штифт-защелка.

Теперь приварите двойную заднюю стенку с отверстием для трубы дымохода. Этот элемент сначала наносят на готовую конструкцию, чтобы убедиться, что ее контуры точно совпадают с очертаниями скрепленных между собой труб.

Для того, чтобы размеры двери точно соответствовали параметрам отверстия на передней стенке, рекомендуется предварительно приварить все необходимые элементы двери и «примерить» размеры загрузочной кромки

На данном этапе , можно без особых проблем отрезать лишнее. Это касается и других элементов – перед сваркой их проверяют на совпадение и при необходимости корректируют. Теперь печь почти готова. К корпусу нужно приварить четыре ножки. Их можно сделать из гнутых отрезков толстой проволоки.

Изготовление эксцентриковой защелки дверцы печи Булерьян требует большой аккуратности, этот элемент лучше заказать у хорошего мастера

Ножки приварены к передней и задней стенкам корпуса. Готовое устройство устанавливается на ровное и прочное основание, покрытое огнеупорными материалами: асбестом, даже шифером, керамической плиткой и т.п.

Стены вокруг печи также не помешает защитить от воздействия высоких температур.

Ножки для корпуса печи Булерьян можно сделать из очень толстой проволоки или гнутых тонких трубочек. Важно придать устройству устойчивость и правильное положение.

Теперь к дымоходу подсоединяется труба и фиксируется муфтовым соединением. В этом случае трубы устанавливаются в положении против направления движения газа, хотя производитель рекомендует поступать иначе. Дымоход рекомендуется утеплить, например, с помощью минеральной ваты.

Металлические петли для дверцы печи Булерьян не сложно сделать самостоятельно из подручных средств и приварить в нужном месте

Полезные советы

«Неправильный» монтаж в связи с необходимостью защиты конструкции от смолы, которая образуется в результате горения древесины. Если не предусмотреть этот момент, то смола будет вытекать из печи, а с такой установки она останется в дымоходе и постепенно выгорит.

По окончании сборки печь булерьян устанавливается на ровное и огнеупорное основание и подключается к дымоходу.При этом соблюдение правил пожарной безопасности

Засор смолы для печи Булерьян практически неизбежен. Со временем смолистые наслоения накапливаются и забивают устройство. Это выражается в заметном снижении эффективности его работы, снижении тяги, проблемах со свободным ходом ворот. Итак, пора чистить печку.

Облегченный вариант такой чистки – топить прибор осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ избавиться от загрязнения смолой – это сжигание. Для этого печь сильно протапливают открытым зольником, фактически прокаливая все каналы. В результате смолистые отложения выгорают.

На базе печи Булерьян можно организовать автономную систему отопления:

Галерея изображений

Фото

На базе печи Бурелян можно организовать автономную систему отопления, отличающуюся высокой производительностью

Большинство часто на базе печи бурельцы устраивают воздушное отопление. Для его организации не требуется особой доработки и модернизации печи

Для организации воздушного отопления достаточно подсоединить воздуховоды к трубам топки печи ветрозащитный экран и занесите их в помещение, которое необходимо обогреть

Для водонагревательного устройства придется потрудиться. К печке потребуется подключить трубчатый теплообменник или котел, на базе которого строится система отопления с циркуляционным насосом, расширительным баком, радиаторами и группой безопасности

Бурелян как основа для автономного отопления

Основа воздушного отопления

Присоединение каналов их гофр к трубам топки

Устройство водяного отопления

Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к зольнику. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожное обращение с кислородным баллоном вблизи открытого пламени может привести к взрыву.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и древесные отходы (стружку) или . Важным условием является низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печи, и тем реже ее придется чистить.

При работе печи необходимо подобрать такой режим работы, чтобы получить максимальное тепло при минимальном смолообразовании. Если будет найден оптимальный вариант, чистку нужно будет произвести всего пару раз за отопительный сезон.

Выводы и полезное видео по теме

Посмотреть реальный опыт изготовления печи Булерьян из подручных материалов можно здесь:

Самостоятельное изготовление такого устройства — задача не из легких. Зато в результате получается высокопроизводительный и удобный обогреватель. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически не ограничен.

Поделитесь с читателями своим опытом изготовления и использования печи Булерьян. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы, участвуйте в обсуждениях и прикрепляйте фотографии своих самоделок. Форма обратной связи расположена ниже.

Угловой камин своими руками — строительство, отделка + чертежи, схемы, фото и видео | DIY

Содержимое ✓

  • ✓ Преимущества нагревательного углового камина
  • ✓ Угловой камин с руками-пошаговый описание на фото
  • ✓ Положение в канате в углу Fipplace
  • ✓ Угловой Fireplace с вашим ручным делом. — ВАРИАНТЫ ВИДЕО

Чтобы собрать и установить этот угловой камин, не нужно быть профессиональным печником. Такая работа под силу любому мастеру. Причем камин сборный, состоящий из набора отдельных элементов, а в доме уже есть дымоход для него. В этом случае можно установить камин в любой из комнат дома.

Камин угловатой ступенчатой ​​формы, изразцовые карнизы, скамья для сидения и подиум для топки все синего цвета. Остальные поверхности камина покрыты белой штукатуркой. Основным элементом камина является чугунная отопительная кассета, поддерживаемая скамейкой и двумя задними элементами из сложенных друг на друга кирпичей. Детали между плиточными боковинами и чугунной рамой скользящие, то есть жестко не соединены друг с другом. Благодаря этому чугунная кассета может свободно менять положение при нагреве, исключая возможность разрыва шва.

Перед сборкой камина следует подготовить для него надежный фундамент. Напольное покрытие в месте установки камина должно быть удалено (кроме керамической плитки и каменных плит). Камин лучше всего поставить на черный пол. В условиях «плавающего» основания пола следует сделать вырез под камин, а еще лучше заложить основание после установки камина. В строящемся доме желательно заранее предусмотреть место для этого фундамента.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Ссылка по теме: Какой камин построить советы архитектора и чертежи

ПРЕИМУЩЕСТВА ОТОПИТЕЛЬНОГО УГЛОВОГО КАМИНА

Особенности этого камина в том, что он быстро нагревает вверх по комнате и при этом радует глаз своим игривым пламенем, которым можно любоваться через прозрачное окно. Кроме того, камин своим внешним видом напоминает старую добрую изразцовую печь, что создает в интерьере помещения атмосферу тепла и уюта.

Несколько более современный вид камину может придать соответствующая структура штукатурки. Обычно для этого используют кельму, кисть, обычную стеклянную бутылку и т. д. Однако можно обойтись и без инструментов, работая пальцами и обязательно надев защитные перчатки.

Сборный камин комплектуется теплоизоляционными плитами, которые устанавливаются за нагревательной кассетой. Там, где проходит газовая труба, электролобзиком вырезается отверстие.

Если речь идет о системах твердотопливного отопления, к которым как раз и относится отопительный угловой камин, то можно обойтись всего лишь набором элементов для каменной оболочки, например, из легкого бетона

блока. В условиях низкотемпературного отопления дома также потребуется специальная внутритрубная система, уменьшающая сечение трубы. Наборы для этого можно приобрести в специализированных магазинах.

Ссылка по теме: Каминопечь с мангалом своими руками – обустройство и чертежи

Процесс кладки камина показан на фото 1-25, а устройство трубы на рис. тринадцать.

Рис. 1. Конденсатостойкий дымоход собственного изготовления.

1 — газы выхлопного дыхания

2 — Выхлоп

3 — выходная труба

4 — Дождевой охрану

5 — Крышка

6 — Блок оболочки формы

7 — Clinker

8 — Консольная пластина

9 – Блоки-обшивки из легкого бетона

10 – Муфта разъемная

11 – Вентилируемое помещение

12 – Слив конденсата

13 – Труба для подключения к топке

14 – Дистанционный элемент

9 – Керамическая труба0003

16 — Соединение для очистки

17 — Дверь для очистки

18 — Запрещение воздуха

19 — Конденсатный слив до нейтрализатора

20 — Ceramic Steam Trap

21 — плинтуальные блоки

22 — водонепроницаем.

Рис. 2. Схема подключения дымохода к камину при выносе дымохода за пределы помещения.

Рис. 3. Схема подключения дымохода при его устройстве внутри помещения.

Копия видео «Угловой камин своими руками, проект»


Посмотреть это видео на YouTube

УГЛОВОЙ КАМИН СВОИМИ РУКАМИ – ПОШАГОВОЕ ОПИСАНИЕ К ФОТО

На полу, где будет установлен камин, детали скамейки располагают вплотную друг к другу и контурам камина намечены.

Снизу в переднем блоке будущего цоколя делается вырез для притока воздуха ножовкой по дереву или пилой по пористому бетону.

По намеченной линии на пол укладывают фигурные фундаментные блоки. Блоки крепятся к полу с помощью клея.

Блоки соединяют клеем, предварительно смачивая их водой.

Клей достаточно вязкий, поэтому не стекает.

Керамические элементы скамейки склеены, подогнаны друг к другу легкими ударами резинового молотка.

Перед установкой отопительной кассеты монтируется трубная вставка, которая по диаметру и глубине должна соответствовать дымоходному отверстию.

Вставка фиксируется на огнеупорном шамотном растворе. Его очищают изнутри и снаружи, чтобы обеспечить надежный контакт со стенками дымохода.

Клей наносится на специальные теплоизоляционные плиты со змейкой.

Затем эти плиты прижимаются клееной стороной к стенам. Здесь за скамейкой видны две перемычки, возведенные из пористого бетона и заложенные под установку отопительной кассеты.

Нагревательная кассета устанавливается на скамейку и выравнивается с помощью регулируемых по высоте ножек. Приточный воздух будет поступать через отверстие в подвале.

Зазоры между нагревательной кассетой и стеной заполняются плиточными элементами. Крепление этих элементов осуществляется на раствор.

На всю внутреннюю поверхность элементов наносится водный раствор крупнозернистого и мелкозернистого шамота. Работайте в защитных рабочих перчатках.

В качестве завершающего элемента устанавливается готовая перемычка.

На боковые опоры крепится раствором.

На перемычку уложен плиточный карниз. Выступивший из-под него раствор сразу удаляется краем мастерка.

Соединительное колено, отогнутое под углом 90′, устанавливается между регулируемым коленом внутренней обшивки и прямой частью газоходной трубы, идущей от отопительной кассеты.

Укладка блоков из ячеистого бетона также осуществляется поверх карниза. (Фасадные блоки уже имеют отверстие для вентиляционной решетки.)

Каркас для вентиляционной решетки монтируется при строительстве блоков каминного фартука. Прикрепите его клеем.

Нахлест, вырезанный из изоляционной плиты, фиксируется клеем. На этом работа по устройству технологической части камина завершена.

Доведя кладку до потолка, пространство над потолком заполняют минераловатным материалом.

Фартук камина оштукатурен. Нанеся первый слой, в него втапливают армирующую ткань.

После нанесения финишного слоя штукатурки на него в качестве декоративных деталей крепятся плитки.

Штукатурка по краям плитки тщательно подкрашена.

Швы между плитками плитки расшиты раствором белого цвета (под цвет штукатурки). После затирки плитки протирают влажной губкой.

Швы между плиткой и стенами помещения заделываются эластичной герметизирующей массой.

Тепловая защита стен помещения обеспечивается укладкой асбокартона и специальным покрытием.

Ровность поверхности можно придать вручную или валиком с рельефным рисунком по сырой штукатурке.

РАСПОЛОЖЕНИЕ ДЫМОХОДА В УГЛОВОМ КАМИНЕ

Дымоход монтируется так, чтобы его сторона, обращенная в помещение, находилась заподлицо со стеной, а труба не бросалась в глаза. В этой ситуации угловая модель камина лучше подойдет для угла комнаты.

Размещение дымохода в углу, естественно, позволяет установить здесь камин, однако с некоторым смещением внутрь помещения и изгибом дымохода, например, вправо. При выносе дымохода из помещения дымоход лучше удлинить и провести через заднюю стенку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
