Отопительные печи Кузнецова — чертежи, порядовка колпаковой банной кирпичной печи своими руками, фото и видео

Содержание:

1. Особенности печи Кузнецова
2. Печи Кузнецова: чертежи и их разнообразие
3. Строительство печи Кузнецова своими руками
4. Основные правила создания отопительной печи
5. Порядовка печи Кузнецова
6. Материалы для строительства кирпичной печи
7. Образцы порядовки

Печники, которые занимаются своим делом профессионально, считают, что отопительные печи Кузнецова чертежи которых мы рассмотрим в этой статье, заслуженно получили признание. Их создатель И. В. Кузнецов всю свою трудовую деятельность, которая началась в 1962 году, посвятил любимому занятию, а именно проектированию новых конструкций и их совершенствованию.

Известность пришла к проектировщику в результате многочисленных положительных отзывов клиентов и заказчиков. Сейчас Кузнецов имеет команду единомышленников и собственный интернет сайт, на котором представлены различные варианты конструкционных решений, разработанные им лично по особенной технологии.

Печь Кузнецова своими руками можно устанавливать в современных жилых строениях. Ее конструкционные решения позволяют не только качественно обогревать помещения, но и своим внешним видом придавать интерьеру особенность и неповторимость, в чем можно убедиться, посмотрев на предоставленное фото.

Разрабатывая новые теплоагрегаты, Кузнецов стремился к улучшению главного показателя их работоспособности – эффективному обогреву. В зависимости от назначения конструкций для них улучшались определенные показатели. В одних моделях модернизировалась топка, в других повышалось теплосбережение, а в третьих добавлялось оборудование, о чем свидетельствуют на печи Кузнецова чертежи.

Доказательством высокого качества конструкций является известность теплоагрегатов, их востребованность и многолетняя эксплуатация.

Некоторые домовладельцы, зная, что печи отопительные кирпичные Кузнецова имеют многочисленные положительные отзывы, принимают решение сделать их самостоятельно.

Такую работу можно выполнить своими руками, но при условии, что владелец дома будет пользоваться порядовками отопительных печей из кирпича и использовать только рекомендуемые качественные материалы.

Особенности печи Кузнецова

Поскольку главной целью разработок Кузнецова являлась эффективность и продуктивность (он работал над повышением значения КПД), для этого требовался принципиально новый и совершенный подход.

Если посмотреть на печи Кузнецова чертежи, каждый профессионал видит, что наиболее грамотно им продумана система внутреннего движения газов. В результате благодаря конструкционному решению горячий воздух более продолжительное время задерживается в агрегате и сохраняет тепло, а остывшие воздушные массы быстро улетают в дымоход по специальному углублению.

Такие печи получили название «колпаковые». Внутри их объединяют очаг и нижнюю часть, создавая подобие колпака. Его функциональное назначение заключается в разделении газов на холодные и горячие. Последние из них поднимаются в колпак и, задержавшись в нем, концентрируют тепло. Температура горения в таких агрегатах получается более высокой, а их КПД равен 95%. О том, насколько эффективней функционирование разработанных Кузнецовым конструкций, говорит тот факт, что у традиционной русской печи этот показатель составляет 25−40%. Читайте также: «Печь с лежанкой: порядовка».

Из вышесказанного следует вывод: система свободного передвижения газов, созданная этим мастером, более естественна, она оптимизирует работу устройства и равномерный обогрев. Кроме этого минимизируется образование сажи.

Помимо этих преимуществ у печей Кузнецова имеются и другие положительные моменты:

горение происходит без сажи и дыма;
прогревание отличается большей равномерностью;
лучшая отдача тепла;
необходимость очистки меньше в десятки раз;
экономичность;
имеется больше места для размещения стального нагревательного элемента;
низкий уровень теплопотерь;
стойкость к появлению трещин;
возможность менять форму и дизайн конструкции.

Печи Кузнецова: чертежи и их разнообразие

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Кузнецовым на протяжении не одного десятка лет разработано много проектов печей самого разного назначения. Построить некоторые из них можно самостоятельно. Для этого потребуются чертежи и порядовки печей Кузнецова.

Бытовые печи в зависимости от главного назначения подразделяют на:

варочные конструкции для приготовления пищи;
отопительные агрегаты для обогрева жилых помещений;
устройства для бань;
уличные комплексы и простые барбекю;
хлебные печи, которые часто совмещают с варочными конструкциями — отопительно варочная печь;
камины, выполняющие больше эстетическую функцию.

Имеется возможность создавать смешанные модели печей, которые выполняют несколько назначений. В качестве примера можно привести популярные среди потребителей отопительно-варочные конструкции.

Строительство печи Кузнецова своими руками

До того как сделать один из отопительных приборов, необходимо определиться с его назначением. Кузнецовым было создано более 150 чертежей бытовых агрегатов (прочитайте также: «Схемы и чертежи печей из кирпича — правильная кладка»). Сделать выбор среди разнообразия моделей не составит труда. Когда создаются печи Кузнецова — порядовка необходима. В данном случае в качестве примера приведен простой вариант теплоагрегата.

Последовательность действий следующая:

Сначала изучают план помещения, где планируется установка отопительного прибора. В том случае, когда дом не возведен, необходимо обеспечить равномерный обогрев всех комнат.

В готовое здание встраивать теплоагрегат нежелательно, но при необходимости можно. Но при этом следует принять во внимание расположение несущих конструкций и балок при обустройстве дымохода.
Затем подготавливают фундамент для отопительного устройства. Его создают из бетона, при этом ширина должна на 10 сантиметров превышать размер прибора. Желательно проектировать фундамент под печь на стадии планирования дома.

Основные правила создания отопительной печи

Чтобы сделать печи Кузнецова порядовки (схемы кладки) следует распечатать заранее.
Расположенная внутри печи огнеупорная оболочка должна быть свободной со всех сторон, поскольку в процессе нагрева кирпич расширяется.
Внутренняя огнеупорная кладка в случае использования шамотного кирпича выполняется всегда на ребро. Если кирпичи изготовлены из глины, на внутренних стенках и на столбиках, их укладывают на усмотрение печника.

Для усиления связки через каждые два кирпичных ряда прокладывают проволоку.
Когда создается печь Кузнецова – порядовка печей из кирпича для дома предусматривает, что различные элементы (например, дверцы) устанавливают таким образом, чтобы оставалось место на расширение. Между кирпичом и элементом из металла размещают специальную прокладку.
После завершения строительства конструкции из кирпича ее следует обработать огнеупорным составом.
Первую растопку начинают с минимальной температуры и в дальнейшем ее постепенно повышают.

Порядовка печи Кузнецова

Выложить отопительную конструкцию самостоятельно задача вполне решаемая, но потребуется порядовка банной печи Кузнецова или другого вида теплоагрегата. Принцип работы отопительного прибора не настолько сложен, что его невозможно понять.

Для создания качественного теплоагрегата, вне зависимости колпаковый вариант или печь Кузнецова для бани порядовка потребуется, как и общий чертеж. Что представляет собой порядовка? Это комплект чертежей, на которых схематически изображено пошаговое строительство печи своими руками, подробно по каждому ряду кирпичей. Никакие изменения в них вносить не следует.

Материалы для строительства кирпичной печи

Шамотный кирпич для внутренней кладки. Посчитать его количество можно согласно порядовке. Для простой конструкции его потребуется немного.
Глиняный кирпич для наружной кладки, когда создаются, в том числе колпаковые печи Кузнецова – порядовка поможет узнать его количество. Желательно приобрести изделия марки М150.
Глина в количестве 100-150 килограммов. Необходимо, чтобы она была хорошего качества. В противном случае при первом же обжиге готовой конструкции раствор растрескается.

Очищенный песок. Его потребуется в 2 раза больше, чем глины. В продаже имеются готовые глинопесчаные смеси. Их нужно на 500 кирпичей примерно 0,2 м³.
Металлическая фурнитура – колосник, топочная и поддувальная дверки, 2 стальных уголка, 5 метров проволоки.

Образцы порядовки

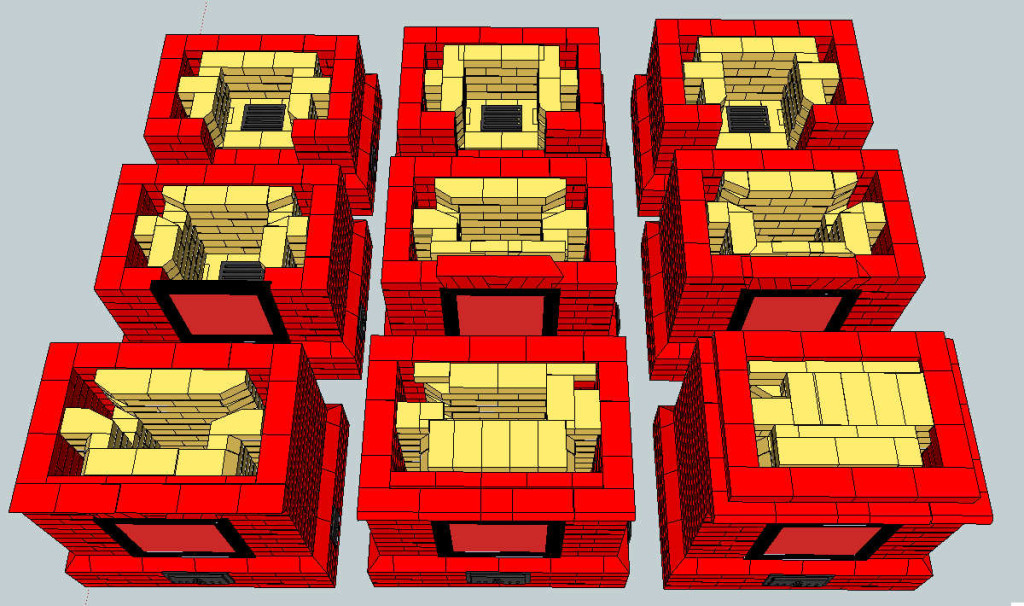

В этой статье рассматривается колпаковая печь Кузнецова порядовка, а конкретнее один из ее вариантов. Каждый ряд следует выкладывать в пронумерованном порядке в полном соответствии с изображениями. Эта печь отличается несложным выполнением и является универсальным решением для бытового пользования.

Аналогично, когда имеется на печи Кузнецова для бани порядовка – кладку можно выполнить самостоятельно. После того как впервые завершена работа по созданию отопительного агрегата, каждому исполнителю становится понятно, что это несложно и вполне выполнимо.

В следующий раз без проблем удастся сделать более сложную конструкцию. Это может быть даже двухколпаковая печь Кузнецова — порядовка одного из вариантов создания которой в качестве примера имеется на сайте. Возможно, в дальнейшем появится желание воплотить в реальность один из многочисленных проектов великого мастера.

Видео поэтапного строительства печи Кузнецова по чертежам:

Главная — Печи Кузнецова

На фотографии Кузнецов Игорь Викторович (слева) и Кузнецов Виктор Игоревич.

Кузнецовым Игорем Викторовичем разработаны сотни печей различного назначения и разной тепловой мощности из кирпича: отопительные, отопительно-варочные, русские печи — теплушки, печи для бань с регулированием нагрева воды и регулированием температурно-влажностного режима в парилке бани. Кроме того, изобретены печи выше указанного назначения, совмещённые с каминами, при этом стенки камина обогреваются и являются частью печи. Автор предоставляет доступ ко всем своим разработкам на этом сайте

Мы — группа единомышленников, высококвалифицированных специалистов печников, строим выше указанные печи, а так же понимаем их работу. Совместно с руководителем занимаемся разработкой новых конструкций печей, от проекта до испытания и внедрения. Будем рады видеть Вас среди нас!

Как найти хорошего печника и не попасть к дилетанту.

Интернет заполнен сайтами с указанием в названии фамилии Кузнецова. С красивой рекламой о строительстве печей Кузнецова, с указанием как построить, принцип работы, основные правила, продают или размещают на сайте фальсифицированные чертежи печей Кузнецова, дают рекомендации, улучшения, изменения, прикладывают чужие фотографии и прочее.

Такая реклама уравнивает квалифицированных печников с людьми умеющими делать красивую рекламу, но не умеющими делать печи. На сайте нет контактной информации, какой системы делают печи, не могут приложить чертежи требуемой печи. От этого страдают много людей, получивших не работоспособные печи.

То же касается работы сайта Авито (Avito). В разделе печник вначале разместили сотни тысяч адресов печников, разобраться в их квалификации было нельзя. Там размещали любые чужие фотографии печей, не имея на это право и не имея возможности ее построить. Сейчас на сайте размещается платная реклама. Результат тот же.

Что касается печей системы СДГ (Свободного Движения Газов) Кузнецова. Самое квалифицированное решение, это выполнение печи по индивидуальному техническому решению (Это проект отопления в эскизном виде). По нему можно определиться с материалами, их количеством, стоимостью, условиями работы. Наши печники по нему могут построить печь.

Трудно определиться, кто делает наши печи, хотя возможно и прошел у нас обучение. У него должен быть наш сертификат, подписанный Кузнецовым и заверенный печатью НП Развитие Системы Печей Кузнецова, действующий в течении одного года. Надо спросить у печника, печь какого автора или из каталога будет делать. Если печи Подгородникова И.С., типовые печи ПТО, указанных в книге А.Е. Школьник «Печное отопление малоэтажных зданий», авторских печей признанных авторов, то это хорошие печи. Печник должен сказать и показать чертеж печи, которую будет делать из указанных материалов без ИЗМЕНЕНИЯ. Не годятся чертежи из интернета, хотя там утверждается что это печь Кузнецова. Там приводится в большей части фальсификация. Это рекламный обман и дискредитация печей нашей системы.

На сайте http://stove.ru есть много бесплатных чертежей печей. Эти печи с сухим швом, уже значительно лучше в теплотехническом отношении, печей системы ПДГ (принудительного движения газов)
Или в каталогах платных печей, улучшенных конструкций, http://www.stove.ru/katalogi .

Есть платные чертежи современных новых печей, http://stove.ru/katalogi/osobo_tsennyie_proektyi .

Есть статья, В помощь людям делающим наши печи http://www.stove.ru/stati/v_pomosch_lyudyam_delayuschim_nashi_pechi .
Можете подобрать себе печь для личного пользования. Делать надо СТРОГО по чертежам.

БЕРЕГИТЕСЬ ПОДДЕЛОК.

Подробнее

Что такое печь Игорь Кузнецов, сокращенно.

Что такое печь Игорь Кузнецов, сокращенно?

На протяжении тысячелетий в печах использовалось «принудительное движение газов», см. рис.2. В этих типах печей движение газов происходит за счет тяги через дымоход. Главной особенностью этих печей является то, что газы разной температуры внутри топки не разделяются; внутри топки и конвективной системы происходит смешение горячих и балластных газов. Через дымоход выделяются переносчики тепла СО2 и Н3О. В этом случае сжигание топлива и сохранение тепла менее эффективны. Печи с системой «принудительного движения газов» характеризуются худшим улавливанием и использованием энергии.

Система печи «Свободное движение газов» Игоря Кузнецова представлена на рис.3. Топка имеет вертикальную щель шириной 2-3 см, называемую «сухим швом». Во время реакции горения в печах этого типа газы разделяются в зависимости от уровня температуры. Теплоносители CO ₂ и H ₂ O не выбрасываются через дымоход, в отличие от системы «принудительного движения газов». Они поднимаются в колокол и выпускают там свое тепло. Балластные газы выпускаются через «сухой шов» без охлаждения колпака.

Охлажденные CO2 и h3O спускаются по бокам крышки, см. рис. A3. На рис.А3 показаны колпак и источник нагрева внизу – С. При горении движение исходных углеводородных материалов (С+h3) происходит в центре топки. Движение охлажденных газов СО2 и Н3О, а также балластных газов опускается вниз по сторонам, где температура ниже. Там, где эти газы, движущиеся в противоположном направлении, встречаются, возникает турбулентность. При этом, в отличие от системы «принудительного движения газов», имеются все необходимые условия и материалы для создания восстановительных и окислительных химических реакций: смешение углерода ( С ) с кислородом (О ₂ ), водяным газом (Н ₂ О), углекислым газом (СО ₂ ). С появлением следующих газов:

Газ воздух, С+О ₂ =СО ₂ ; 2С+О ₂ =2СО;

Водяной газ, С +Н ₂ О = СО +Н.Н. ₂ +2802 ККАЛ/НМ ³, С +2N ₂ Со = ₂ +2N ₂ 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 . /nм ³ ; Это не требует энергии для создания водяного пара, так как водяной пар является результатом реакции горения топлива, т.е. реакция горения паров воды экзотермическая. Когда углерод взаимодействует с углекислым газом в результате восстановительной реакции получаем окись углерода, горючий газ по известной реакции С + СО ₂ =2
