Печь на отработке чертежи размеры: Печь на отработке своими руками: чертежи с инструкциями

Как сделать своими руками печь на отработке из подручных материалов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить в своем неотапливаемом гараже приемлемую температуру в зимний период, можно соорудить своими руками печь на отработке. Она обойдется не дорого, да и топливо для нее можно достать по бросовой цене, если постараться. Существует несколько вариантов сооружения такой конструкции различной степени сложности. Рассмотрим некоторые из них.

Чтобы сэкономить на отоплении маленького хозяйственного помещения, можно соорудить печь на отработке своими руками

Содержание

• 1 Принцип действия печей на отработанном масле
• 2 Как изготовить своими руками печь на отработке проще всего
• 3 Печь на отработке своими руками (видео)
• 4 Использование капиллярных технологий при изготовлении печи
• 5 Организация дополнительных возможностей печи на отработанном масле
• 6 Преимущества и недостатки масляных печей
• 7 Как сделать печь на отработке своими руками (видео)

Принцип действия печей на отработанном масле

Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.

Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.

Принцип работы печи на отработанном масле

Как изготовить своими руками печь на отработке проще всего

Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Для разборки баллона, нужно спустить с него газ с помощью нажатия на клапан.

Полезный совет! Чтобы убедиться, что газ в баллоне полностью отсутствует, необходимо клапан смазать жидким мылом. Нажимать на клапан необходимо пока мыльный раствор не перестанет пузыриться.

Пример самодельной печи, изготовленной из газового баллона

После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.

При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

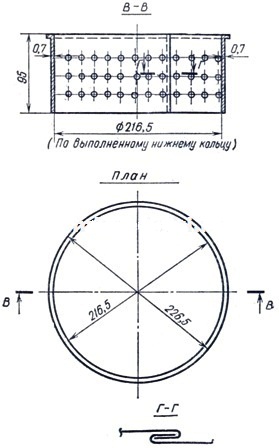

Монтажные размеры печи из бочки для создания своими руками

Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.

В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.

Печь на отработке, сваренная из листового металла

Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.

Полезный совет! Высота вытяжной трубы должна составлять 4 м. Это оптимальный размер для обеспечения надлежащей тяги. Она должна быть строго вертикальной, так как любые горизонтальные участки способны накапливать в себе конденсат.

Создание печи на отработке своими руками

Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.

Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.

Печь на отработке своими руками (видео)

Использование капиллярных технологий при изготовлении печи

Кроме описанного выше простейшего способа изготовления масляной печи, применяют и более усовершенствованные варианты. Одним из них является капиллярная печь на отработке. Своими руками ее сделать тоже под силу каждому, кто умеет обращаться с металлом и инструментами.

Масло в такой конструкции не просто наливают в камеру сгорания, где оно находится в большом количестве, а делают это постепенно путем капельной системы. Этот метод позволяет выгорать маслу с большей отдачей, а его расход снижается до минимума. Отдельно от печи в верхней части устанавливается масляный бак, который патрубком соединен с камерой сгорания печи. В патрубке установлен регулировочный кран, с помощью которого дозируют поступление масла в топку. В остальном конструкция ничем особым не отличается от самой простой печи на отработке. Своими руками чертежи, представленные ниже, помогут сделать такой агрегат без труда.

Схема капельной подачи топлива для самодельной печи

Организация дополнительных возможностей печи на отработанном масле

При изготовлении самодельной печки, которая работает на отработанном масле можно использовать электрические вентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и отводить горячий воздух от печи, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его прогрева до нужной температуры. Для этого вокруг основной камеры монтируют кожух, в котором создается поток воздуха при помощи вентилятора. Можно в живую увидеть работу такой, созданной своими руками печи на отработке. Видео всего процесса горения очень интересное и наглядное.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка.

Еще одно усовершенствование – это изготовление водяного контура к самодельной масляной печке. Змеевик из трубы помещен внутрь вторичной камеры сгорания, где наблюдается наибольшая температура. Либо он накручивается снаружи на дырчатую трубу. Змеевик соединен с подающей и обратной трубой системы отопления. При нагревании жидкости происходит ее естественная циркуляция во всех батареях. Сделать такую печь на отработке своими руками, видео которой хорошо отражает ее эффективность, можно за один день.

Более сложная конструкция печи на отработке с водяным контуром и вентилятором наддува

Полезный совет! При необходимости в систему может быть также установлен центробежный насос, который позволит более эффективно использовать энергию нагретой воды. Она не будет успевать сильно остывать при прохождении всего трубопровода.

Преимущества и недостатки масляных печей

Как и у всех самодельных конструкций, у масляных печей имеется главное достоинство – это дешевизна. Их можно сделать из старых деталей, которые давно валяются в углу гаража, ожидая своего применения. Вторым плюсом этих устройств является тот факт, что они работают фактически на никому не нужном дешевом топливе, получить которое не составляет труда. Эти печи очень быстро способны нагреть небольшое помещение, так как используют открытый огонь.

Камера печи на отработанном масле — вид изнутри

Переходя к минусам, следует сказать, что такие самодельные конструкции не претендуют на положение постоянных и основных источников энергии. Они только помогают согреть подсобные помещения. Итак, перечислим все минусы масляных печей:

• невозможность использования внутри жилых помещений;
• увеличение размеров камеры сгорания не приводит к увеличению мощности устройства, так как КПД снижается;
• нельзя погасить печь огнетушителем с порошком, так как смесь просто взрывается от раскаленных деталей печи;
• невозможно точно регулировать интенсивность теплообмена;
• есть риск взрыва при закипании отработки.

Пример печи на отработке, которую можно сделать своими руками

Создавая печь на отработке своими руками, мы задаемся вопросом, где брать для нее топливо. Этот вопрос может быть решен самым простым образом. Необходимо просто договориться с хозяином одного из автосервисов, расположенных возле вашего дома. Возможно, он с удовольствием пойдет на то, чтобы продавать вам по низкой цене это ценное для вас топливо, но не имеющего для него никакой практической пользы.

Полезный совет! При эксплуатации печи с открытой камерой сгорания не следует допускать нарушения правил пожарной безопасности.

Это может привести к последствиям, убытки от которых наверняка превзойдут всю выгоду от такой печи.

Как сделать печь на отработке своими руками (видео)
