Шведская печь представляет собой довольно сложную конструкцию. Новичок с её возведением вряд ли сможет справиться. Нужно иметь хотя бы минимальный опыт каменщика, чтобы создать такое сооружение. По КПД она не многому уступает русской печи, зато значительно быстрее нагревается и занимает меньше места. Её любят как минимум за эти два качества, которыми она не ограничивается. Рассмотрим детально, что из себя представляет шведская печка и как её построить.

Содержание

  • 1 Описание модели «шведка»

    • 1.1 Фотогалерея: разновидности шведских печей

    • 1.2 Достоинства и недостатки (таблица)

  • 2 Принцип действия и устройство печки

  • 3 Некоторые тонкости постройки

  • 4 Пошаговая инструкция: конструкция с лежанкой

    • 4.1 Необходимые материалы (таблица)

    • 4.2 Фундамент

    • 4.3 Кладка печи

    • 4. 4 Видео: строительство шведки с лежанкой

  • 5 Шведка с камином: этапы строительства

    • 5.1 Материалы (таблица)

    • 5.2 Кладка печи

    • 5.3 Порядовка шведки с камином (фотогалерея)

    • 5.4 Видео: создание печи с камином своими руками

  • 6 Как сделать отопительно-варочную печь (видео)

Описание модели «шведка»

Печь шведка — это своего рода современный вариант отопительного оборудования. Эту отопительно-варочную конструкцию обычно устанавливают в стене между спальней или гостиной и кухней. Со смежной с кухней стороны комнаты на усмотрение хозяина можно пристроить удобную лежанку, которую можно приспособить под кровать, сэкономив тем самым место, или камин. Выделяют 3 основные модели шведок: отопительно-варочная, не предусматривающая других элементов; печь-камин и «шведка», которая имеет удобный тёплый лежак, незаменимый в зимнее время. Считается, что если простудился, то нужно поспать на тёплых кирпичах, и простуду как рукой снимет.

Так же полезно будет полежать на такой печи тем, у кого больные суставы и поясница. В зависимости от свободной площади можно выбирать ту или иную модель постройки.

Некоторые могут подумать, что печи — это давно забытое прошлое. Однако это не так. Всё чаще владельцы загородных жилищ устанавливают себе это сооружение. Всё потому, что кирпичная печь экологически безопасна для дома в первую очередь. Также это экономичный теплоисточник. И, в конце концов, это ведь так красиво!

Фотогалерея: разновидности шведских печей

Шведская печь с лежанкой
Шведка с камином
Варочная часть шведки с духовкой и местом для сушки фруктов

Шведская печка не только полезная, но и красивая вещь. Возводя её можно применять для украшения арочные своды, фигурные кирпичи. Можно дополнительно отделать её, например, плиткой.

Достоинства и недостатки (таблица)

ДостоинстваНедостатки
Малогабаритность.Кладка печи длительный и кропотливый процесс. Сохнет эта конструкция тоже достаточно долго.
Высокий КПД. Даже самая маленькая печь способна отопить дом в 35 квадратов.Топка конструкции делается во всю ширину печи из-за чего не совсем удобно выкладывать дрова в таком длинном пространстве.
«Зимний» и «летний» режим.
Топливник и каналы сделаны из огнеупорного кирпича для большей надёжности.
Месторасположение её в стене между кухней и комнатой влияет на практический одновременный подогрев обоих помещений.
Материалы для возведения и оборудование для её монтажа простые и не дорогие.
Возможность сделать комфортную лежанку или камин.

Принцип действия и устройство печки

В любой шведке есть металлический духовой шкаф, предназначенный не только для выпекания. До неё не доходит пламя, но жар быстро раскаляет металл и при открытой дверце она начинает выделять тепло. Таким образом в топочной части сжигаются дрова, а тепло идёт по каналу до духового шкафа и оттуда распространяется по кухне. Духовка расположена ниже топки, но каналы печки устроены так, что по ним тепло спускается и обогрев печки происходит от пола. Наверху печи есть вместительная ниша, куда можно положить и обсушить верхнюю одежду. Также в ней есть ниша над плитой, которая закрывается деревянной крышкой. Она нужна для того, чтобы ставить туда приготовленные блюда, там они долго будут хранить тепло.

В шведке нет выходного отверстия между топкой и дымооборотом. Вместо этого под духовкой сделан переток, что экономит финансы, и делает изделие проще.

Помните про вьюшку! Её обязательно нужно закрывать в момент, когда всё топливо сгорело и остались только тлеющие угли. Сделаете это раньше, и угарный газ пойдёт в помещение; забудете закрыть — тепло быстро уйдёт.

Существует два способа постройки печных каналов: вертикальные и горизонтальные. Ранее говорилось от том, что подогрев идёт снизу вверх. Подогрев идёт от тлеющих углей и второго жара. При установке вертикальной системы каналов низ прогревается слабее, но идёт меньшее накопление сажи. Горизонтальная система даёт лучший подогрев печи, но её нужно регулярно чистить.

Схемы вертикальной и горизонтальной кладок каналов

Чтобы изделие прослужило долго и как следует необходимо использовать только качественные материалы и не скупиться на них, соблюдать все размеры, правила и порядовку при кладке не просто нужно, а обязательно!

Некоторые тонкости постройки

  1. Качество обогрева зависит от размеров топки.
  2. Все размеры строения в точности должны соответствовать профессиональным чертежам.

В связи с этим утверждены некоторые размеры:

  • Плита должна быть 71х41 сантиметр.
  • Топка — 330х356х506 миллиметров.
  • Духовое отделение — 305x381x506 миллиметров.
  • Размер стенок духовки имеет очень большое значение. Если сделать их слишком тонкими, то они быстро прогорят. А если сделать толстыми, то они будут долго прогревать и быстро отдавать тепло. Это приведёт к неполному сгоранию топлива и осаждению сажи. КПД при этом сильно упадёт. Размер стенок должен быть от 4 до 6 миллиметров.
  • Плита должна быть сделана из литого чугуна или специальной стали.

Пошаговая инструкция: конструкция с лежанкой

Модель этой конструкции весьма громоздкая за счёт лежака, пристроенного сзади. Но это отличная идея замены кровати в дачном домике. Жильё в 30 квадратов прекрасно отопит печка размером в 1781х1280 миллиметров, где длина самого лежака составит 1781 миллиметр, а в ширину он будет 630 миллиметров.

Необходимые материалы (таблица)

Материал/элементКоличество (штук)Размер (миллиметров)
Красный кирпич М-200900–920
Шамотный кирпич Ш-8200–215
Дверца топки1210х250
Дверцы очистных каналов370х130
Дверца поддувала1140х250
Задвижки дымохода2130х260
Колосник1250х400
Варочная панель1310х610
Стальная полоса50х5
Стальной уголок80 см60х60х5
Глина, песок
Мертель шамотный160 кг
Духовой шкаф1450х360х300

Фундамент

Его рекомендуется делать ещё на этапе закладки фундамента самого дома, где будет расположена печка. Но не всегда печь планируется на этапе строительства дома, поэтому зачастую приходиться делать дыры в уже готовом полу. Но в любом случае фундамент печки и основа здания из бетона должны быть отделены между собой. Иначе, в случае неудачной усадки одной стороны, может перекоситься следом и другая, тем самым деформируя всю кладку.

Для возведения такого мощного агрегата нужен соответствующий фундамент, который будет уходить в глубину грунта почти на метр, а точнее на 70 сантиметров. Если грунт промерзает глубже, то и яму, соответственно, стоит рыть более глубокую. Об этой информации следует позаботиться заранее.

Если строительство печки происходит в уже готовом доме, а не на этапе строительства, то осуществлять разметку будущей шведки стоит прямо на полу с тем условием, что отверстие в нём должно быть больше размеров фундамента на 10–15 сантиметров во все стороны.

После того как разметка и дыра в полу сделаны, нужно разметить грунт и выкопать котлован. Дно засыпать смоченным водой песком. Его тоже утрамбовать. Толщина слоя утрамбованного песка должна быть 10–20 сантиметров. Конкретные данные зависят от глубины вырытого котлована. Затем идёт слой щебня в 15–15 сантиметров, тоже хорошо утрамбованный. Далее установите опалубку, закрепите на её стенках рубероид для гидроизоляции. Опалубка должна подниматься над слоем грунта на всю высоту фундамента, который либо на 1 слой кирпича не доходит до пола, либо на 8–10 сантиметров возвышается над ним.

Крупнофракционный щебень + цемент + песок = бетон для заливки котлована. В толщину этот слой должен быть примерно 15 сантиметров. Установите арматурную сетку и вдавите её в раствор бетона.

Следующий слой — более тонкий цементный раствор. Его заливают в высоту грунта, ровняют и оставляют застывать. На немного затвердевшую поверхность снова укладывают арматурную конструкцию и заливают бетоном в высоту всей опалубки. Разравнивают этот слой и оставляют до полного затвердения, примерно на месяц.

Когда всё готово, необходимо снять верхнюю часть опалубки и на фундамент настелить гидроизоляцию (2–3 слоя рубероида, которые предварительно нужно склеить в толщину).

Еще один вариант фундамента под печь

С фундаментом покончено. Теперь можно приступать непосредственно к кладке самой печи.

Кладка печи

Кладка осуществляется по схеме-порядовке.

Схема-порядовка печи с лежанкой

Если следовать данной схеме, то работа будет происходить следующим образом:

  • Двумя первыми рядами задаётся направление кладки всей конструкции. Они кладутся всплошную.
  • На третьем ряду начинают формироваться газоотводные каналы, поддувальная камера и происходит установка дверцы.
  • Четвёртый ряд предусматривает установку дверц для камеры очистки и подготовку места под колосниковую решётку.
  • 5-й ряд — установка дверей топки и кладка колосниковой решётки.
  • 6-й ряд — монтируется духовка.
  • 7-й ряд заканчивает кладку лежака и начинается укладка варочной поверхности печи.
  • 8, 9 и 10-й ряды укладываются по схеме. В них возводятся стены топки, а также выстраивается камера вокруг духового шкафа.
  • 11-й ряд предусматривает установку варочной панели. Под её края необходимо постелить куски асбеста, а переднюю её часть зафиксировать стальным углом.
  • 12–16-й ряды — выстраиваются стенка, окружающие варочную поверхность.
  • На семнадцатом ряду нишу нужно перекрыть полосами из металла и укрепить уголком. На этом же этапе происходит установка первой дымоходной задвижки. Сначала рама задвижки монтируется на раствор, затем на неё — подвижная часть.
  • 18–26-й ряды выкладываются строго по схеме.
  • Вторая дымоходная задвижка должна быть установлена на 27-ом ряду.
  • Последний этап — возведение трубы дымохода.

Видео: строительство шведки с лежанкой

Шведка с камином: этапы строительства

Как и в предыдущем случае, для строительства печи с камином ни в коем случае нельзя скупиться на хороший материал. Если строить, то строить качественно! Приобретая материалы будет лучше, если вы закупите кирпичи и раствор с запасом в 15%.

Материалы (таблица)

НаименованиеКоличество (штук)Размер (миллиметров)Назначение
Красный клинкерный кирпич
717 + на трубу дымоходаОсновная кладка
Силикатный/шамотный кирпич154Топорочные камеры
ПесокДля смеси раствора
Глина
Цемент
Стальная проволокаДиаметр 4/5 ммЗакрепление чугунных деталей
Асбестовые лист и шнурПожарная техника безопасности
Стальной уголок250х50х5х1020/1030 ммЗакрепление поверхности варочной панели
Стальные полосы350х5х920Создание основы для кладки кирпичного ряда над варочной камерой
250х5х54
250х5х48
Колосник1
200х300
Топочная дверь1210х250
Дверца очистных камер8140х140
Дверца поддувала1140х140
Духовой шкаф1450х360х300
Задвижки дымоходных каналов3130х250
Варочная плита1410х710
Каминная решётка1690/700
Металлический лист2500х700

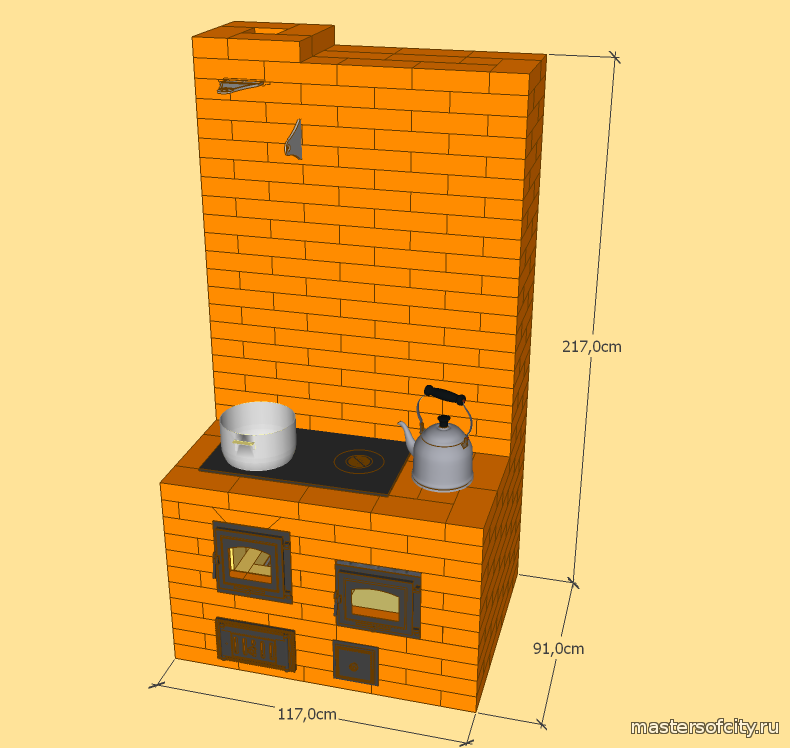

Размер будущего сооружения составит 102х890х217 см + топка камина, которая будет отступать на 13 см.

Кладка печи

Фундамент возводится также, как и в предыдущем варианте печи. Так же как и со шведкой с лежанкой необходимо чётко следовать плану порядовке. На фотогалерее снизу представлен подробный план кладки такой конструкции.

Порядовка шведки с камином (фотогалерея)

1 ряд
2 ряд
3 ряд
4 ряд
5 ряд
6 ряд
7 ряд
8 ряд
9 ряд
10 ряд
11 ряд
12 ряд
13 ряд
14 ряд
15 ряд
16 ряд
17–18 ряд
19 ряд
21 ряд
22 ряд
23 ряд
24 ряд
25 ряд
Ряд 26
Ряды 27–28
Ряды 29–30
Ряд 31
Ряд 32
Ряды 25 и выше
Ряды 13–24
Ряды 1–6
Ряды 7–12

После 32-го ряда выкладывается дымоход размер которого напрямую зависит от размера потолка здания. На видео ниже можно ещё раз подробно изучить схему кладки.

Видео: создание печи с камином своими руками

Как сделать отопительно-варочную печь (видео)

Как и было упомянуто ранее, самостоятельное возведение такой сложной махины — дело сложное, требующее специальных навыков, терпения и кропотливости. Расцените свои силы правильно, подумайте, стоит ли браться за столь сложную работу самостоятельно или лучше пригласить профессионалов. Если вы всё же решились на такой шаг, то проработайте все нюансы досконально, изучите подробно всю предоставленную информацию. Только если вы будете уверены на 101% в своих силах, начинайте работать. Иначе можно всё только испортить. Удачи!
