Подключение посудомоечной машины к водопроводу и канализации: видео урок

На самом деле практически любой мужчина (да и многие женщины) достаточно легко проведет подключение посудомоечной машины к водопроводу и канализации. Тем более что каждый производитель, будь то Bosch или Indesit, всегда в комплекте с прибором кладет подробную схему. Руководствуясь предложенной инструкцией, вы легко подключите посудомойку самостоятельно.

Как подключить?

Подготовительные работы

Чтобы монтаж прибора прошел гладко, не забудьте о важных правилах:

1. Тщательно осмотрите технику сразу же, как ее доставят из магазина. Необходимо убедиться в исправности посудомойки и в том, что ее не повредили при транспортировке (или в магазине).
2. Для правильной работы агрегата шланг слива необходимо подключать к стокам канализации.
3. Чтобы обеспечить нормальную подачу воды в прибор, понадобится приобрести переходник для подключения посудомоечной машины к водопроводу.
4. Посудомоечный агрегат должен располагаться на абсолютно ровной поверхности.
5. Вода и электричество не могут контактировать. Розетка, к которой будет подключена посудомоечная машина, должна быть с заземляющим контактом.

Чтобы подключение посудомоечной машины своими руками к водопроводу и канализации прошло без сучка и задоринки, необходимо иметь в запасе следующие инструменты:

• отвертки различного назначения и калибра;
• универсальный разводной ключ;
• дрель;
• нож электрика.

Если дома у вас есть все необходимые инструменты, значит, вы легко подключите данный агрегат своими руками.

Итак, перед вами лежит развернутая схема подключения посудомоечной машины к водопроводу с канализацией и полный набор инструментов. Можно приступать к работе.

Подключаем водопровод

Практически любая модель посудомойки идет в комплекте с полуметровым шлангом, с помощью которого подключают холодную воду. Подачу жидкости в агрегат проще всего проложить через кухонный водопровод. Ниже приведено фото с подробной схемой подключения шланга подачи воды к электромагнитному клапану.

Длины стандартного шланга может не хватить, и тогда придется покупать дополнительный элемент для наращивания. Но любое соединение всегда слабее цельного куска резины.

Осуществляя подключение воды к посудомоечной машине своими руками, не поскупитесь и приобретите фильтр и запорный кран. Эти вложения полностью себя оправдывают. Благодаря фильтру внутренности «помощницы» не засорятся различным мусором: остатки пищи, ржавчина, песок. А запорный кран – это гарантия безопасности машин, которые не оснащены функцией принудительного перекрывания подачи воды («АкваСтоп», «АкваКонтроль» и тому подобное).

Порой в целях экономии электроэнергии посудомоечную машину подключают к бойлеру. Категорически не стоит этого делать по следующим причинам:

• В любом случае будет расходоваться горячая вода, потеря которой восполняется новым нагревом. И если в дом проведен газ, не факт, что вы будете экономить. Да и когда машинка будет работать, открыв на кухне кран с горячей водой, вы можете ее не дождаться.
• Горячая вода по качеству всегда хуже холодной. Она проходит долгий путь в процессе нагрева и содержит множество механических примесей.

Подключаем к канализации

Вообще, подключение посудомоечной машины к канализации проще всего осуществить, используя сифон раковины. При таком варианте слив отработанной воды будет происходить непосредственно в кухонную раковину.

Если же расстояние от посудомойки до раковины весьма приличное, то воспользуйтесь сантехническим тройником. Этот прибор накручивают на уже имеющийся сифон, и за счет этого образуется дополнительное место слива воды. А уж купить дополнительный шланг и самостоятельно подсоединить его к новому сифону труда не составит. Ниже приведено видео с подробными действиями подключения данного агрегата к канализации.

Очень часто посудомойка, подключенная к обычному сифону, «подсасывает» грязную воду из канализации. Чтобы избежать такой неприятности, необходимо приобрести специальный сифон, который оснащен обратным клапаном. Но даже в этом случае сифон должен быть сантиметров на 40 ниже уровня посудомойки. Иначе избежать «подсасывания» сточных вод не получится.

Самый сложный вариант подключения посудомойки своими руками – напрямую к канализации. Этот процесс весьма не прост и грозит обернуться неприятным запахом и все тем же «подсосом» грязной воды. Но если для вас это единственный вариант, тщательно следуйте схеме, изложенной в видеоинструкции.

Подключение к сети электропитания

Для подключения агрегата к электричеству понадобится обособленная розетка с трехжильным медным проводом (смотрите фото). Заземление посудомойки также необходимо провести в первую очередь. Крайне опасно подключать агрегат с помощью тройников и удлинителей. Посудомоечная машина потребляет достаточно много энергии. А в сочетании с постоянными скачками напряжения это может привести к короткому замыканию и поломке используемых удлинителей. Или даже к воспламенению розетки изнутри.

Чтобы избежать подобных неприятностей, установите предохранительный автомат с мощностью в 16 ампер. Если скачки электричества превысят 3,6 киловатта, то предохранитель просто выключит питание посудомойки. Сохранив тем самым ее в целости и невредимости.

Встраиваемая техника

В последнее время огромной популярностью пользуются встраиваемые посудомоечные агрегаты марки «Бош». Подключить такую «помощницу» своими руками достаточно просто, а много места она вовсе не занимает. Но, ища правильную нишу для расположения встраиваемой машинки не только марки Bosch, но и любой другой, не забудьте учесть следующие факторы:

1. Выбранное место должно быть в полутора метрах от точки слива. Иначе сливной насос машинки будет постоянно работать на пределе своих возможностей, агрегат быстро выйдет из строя.
2. Ниша, в которой будет располагаться машинка, должна по размеру практически совпадать с габаритами агрегата. Допустимо различие в пару сантиметров, но больше крайне нежелательно. Ведь встраиваемую машинку приходится крепить болтами или саморезами.
3. Не устанавливайте посудомойку под варочную панель. Перегревы агрегата ни к чему хорошему не приведут.

В остальном монтаж встраиваемой посудомоечной техники Bosch (да и любой другой) ничем не отличается от вышеописанного процесса. Только не забывайте о мерах безопасности и обязательно устанавливайте запорный кран.

Как видим, установить посудомойку своими руками не очень сложно и вполне осуществимо даже новичку.

Как подключить посудомоечную машину к водопроводу и канализации

Содержание

1. Соединение посудомоечной машины с водопроводом
2. Установка крана-тройника
3. Подключение посудомоечной машины к канализационной системе
4. Что понадобится для монтажа слива

Естественное желание для новых обладателей автоматической посудомоечной машины – как можно быстрее привести ее в рабочее состояние. А для этого требуется подключить посудомоечную машину к водопроводной трубе и сливу канализации.

Место, где будет базироваться посудомоечная машина может быть уже определено при заказе кухонной мебели (для встраиваемых моделей) или определяется пользователем. Но очень важно помнить, что у посудомоечных машин есть ограничение по длине коммуникаций.

А потому водопроводные трубы и сток канализации должны быть в непосредственной близости. Проще говоря посудомоечная машина на кухне должна располагаться недалеко от мойки. Ограничение связано с тем, что возможности сливной помпы не безграничны.

Далее, рассмотрим процесс подключения поэтапно.

Соединение посудомоечной машины с водопроводом

По аналогии с подключением стиральных машин, к водопроводу будем подключаться с помощью крана-тройника.

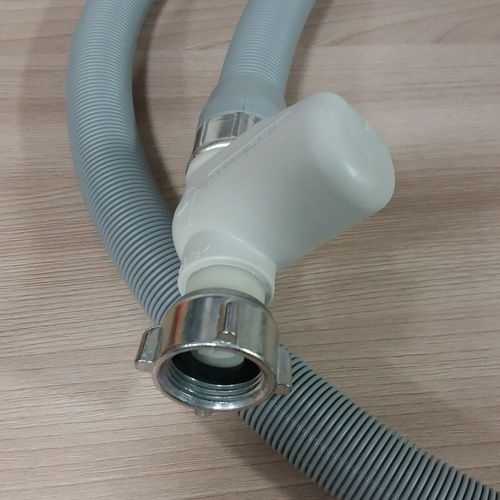

Заливные шланги посудомоечных машин собственно такие же, как у стиральных. Тот же самый диаметр пластиковых гаек на концах шланга диаметром 3/4 дюйма. Разве, что у посудомоечных машин в большем количестве моделей используются шланги с различными типами клапанов для защиты от протечки.

Шлангами без подобного клапана обычно укомплектованы бюджетные модификации. Диаметр соединения при этом остаётся прежним. Другое дело, что наличие клапана от протечки увеличивает размер шланга на его конце. Поэтому при установке крана это необходимо учитывать.

Что нам понадобится для монтажа. Да ничего не обычного.

• Сам тройник. Диаметр выходного крана тройников может быть и 0,5 дюйма. Нам нужен на 3/4. Соответственно в процессе подготовки к подключению посудомоечной машины нужно запастись именно таким. Если в вашем доме уже заранее был установлен полудюймовый кран – просто придётся воспользоваться переходником. Найти его можно в магазинах, которые специализируются на сантехнике или на рынке.
• Уплотнительные материалы для резьбовых соединений. Какие – решайте сами. Их разновидностей и марок сейчас множество. Сантехническая нить или фум-лента вполне подойдёт.
• Гаечный ключ (накидной) соответствующего размера или разводной. Можно, в принципе, обойтись обычными плоскогубцами. Кому что удобней.

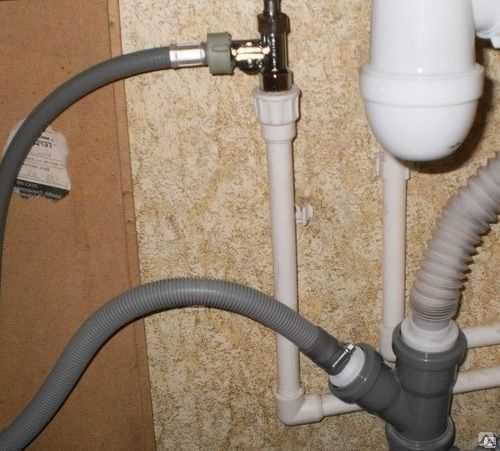

Установка крана-тройника

Кран будем ставить между шлангом смесителя мойки и водопроводной трубой. Подключение, за редким исключением, делается к холодной воде.

Всё ещё возможно найти «эксклюзивные» модели с возможностью соединения с горячей водой, вот только если учесть качество этой горячей воды в наших трубах – экономия на энергопотреблении может привести к обратной ситуации. Вместо экономии, можно потратиться на новую машину (уже со стандартным подключением).

Итак, перекрываем подачу воды. Откручиваем шланг холодной воды смесителя в месте его соединения с водопроводной трубой. Укрепляем резьбовое соединения заранее подготовленным уплотнительным материалом. И накручиваем тройник на трубу.

На другую сторону тройника навинчивается шланг смесителя. Затягиваем аккуратно, чтобы не нарушить прокладку в шланге. Подключаем воду и проверяем соединения на протечки. В случае необходимости подтягиваем. С краном разобрались. Остаётся только подключить к нему заливной шланг посудомоечной машины.

Есть ещё возможный вариант – установка хомута бандажного типа, оборудованного запорным шаровым краном. Такое приспособление устанавливается непосредственно на «тело» водопроводной трубы и в ней высверливается отверстие, которое и перекрывается краном. Вот только зачем усложнять процесс и сверлить дырки в трубах.

Ведь ранее описанный способ и гораздо проще, и надёжнее и, самое главное, намного эффективнее в дальнейшем использовании. Краны с бандажным хомутом довольно быстро засоряются.

Да и зачем дырявить водопроводные трубы, если есть более удобные методы. Сомнительно, что кто-то будет устанавливать посудомоечную машину где-нибудь, кроме кухни. А значит, принимаем первый вариант как самый оптимальный.

Посудомоечная машина к водопроводу подключена. Половина из запланированных работ выполнена. Осталось совсем немного. Продолжаем установку.

Подключение посудомоечной машины к канализационной системе

А сначала простой совет или даже рекомендация – перед тем как приступить к стационарному монтажу слива машины, проверьте канализационную трубу на кухне на засоры. Если вода в раковине уходит плохо, возможно, нужно прочистить канализацию.

Очень часто на сайтах магазинов, торгующих бытовой техникой, можно прочитать разные отзывы о довольно приличных моделях посудомоечных машин. Причём одни отзывы восторженные, а другие негативные. А интересно то, что почти весь негатив звучит условно так – у меня плохо сходит вода, внутри машины остаётся большая лужа и тому подобное.

Такое, конечно, возможно при неисправности, но не в новой же посудомоечной машине! Есть две реально возможных причины – слишком длинный сливной шланг и плохая проходимость канализационной трубы. И в обоих указанных случаях «несчастная» помпа трудится по максимуму, но не способна справиться с чрезмерной нагрузкой.

А просто можно было заранее подготовиться к правильной установке машины. И тогда восторженных отзывов прибавилось бы. А теперь от лирики непосредственно к подключению.

Единственный тип посудомоечной машины, которая может не подключаться к канализации стационарно – это компактные машины на 6 комплектов посуды. Имеются ввиду не встраиваемые, а отдельно стоящие модели. Они обычно располагаются прямо на столешнице, могут даже отключаться и убираться в шкаф.

И сливной шланг таких машин вполне можно закрепить на раковине. Только вот не совсем это удобно и не самым эстетичным образом выглядит. Принимаем как факт то, что посудомоечные машины стационарно соединяются с канализационной системой. Из того и будем исходить дальше.

Что понадобится для монтажа слива

Есть два вероятных варианта. Один не хуже другого.

В первом случае подключаем сливной шланг посудомоечной машины непосредственно в канализационную трубу. Тогда нам обязательно понадобится специальный пластиковый тройник с резиновым переходником.

Оптимальным считается его вертикальное расположение. Такой способ установки лучше всего защищает от вероятных протечек. Конечно, расположение тройника будет зависеть от расположения самой канализационной трубы. Нижний конец тройника вставляется непосредственно в основную трубу системы канализации.

К верхнему его отводу соединяется слив мойки, а к дополнительному ответвлению через резиновый адаптер сливной шланг вашей посудомоечной машины. Вот теперь всё готово. Никаких сложностей для любого человека, имеющего опыт в работе с сантехникой.

Второй вариант – использование сифона для раковины снабжённого патрубком для подключения сливного шланга посудомоечной машины. В случае если помимо посудомоечной на кухне установлена ещё и стиральная машина просто нужно будет приобрести и поставить сифон, оборудованный двумя патрубками.

Для более надёжного соединения рекомендуется использовать специальную муфту-переходник. Закрепляется сливной шланг посудомоечной машины при помощи хомутов.

Приобрести подходящий для подключения слива сифон можно в любом магазине, торгующем сантехникой. Их всевозможных разновидностей немало. Да и цены вполне доступны. Будем считать, что одним из приведённых способов посудомоечная машина соединена со сливом.

Вот теперь посудомоечная машина полностью подключена к водопроводной системе и канализации. А означает это, что она теперь окончательно подготовлена к дальнейшему её использованию по прямому назначению.

Удаляем из машины все остатки упаковочных материалов и, вооружившись инструкцией пользователя, производим пробный запуск. В процессе надо будет внимательно понаблюдать за местами сделанных соединений. Если нужно подтянуть резьбу или хомуты до полной герметичности.

сантехника — Уменьшить количество деталей для подключения посудомоечной машины к столешнице?

Я купил настольную посудомоечную машину. В Home Depot не было адаптеров для подключения моего крана к быстроразъемному адаптеру, входящему в комплект поставки. Я также слышал, что шланги в выдвижных смесителях не предназначены для того, чтобы выдерживать полное линейное давление, как это сделано в этом сообщении в блоге.

Итак, я хочу установить тройник на линию горячей воды и подключить ее к посудомоечной машине. Вот с чем мне приходится работать:

• Труба для горячей воды: 3/8″ компрессионная (наружная)
• Вход для посудомоечной машины: наружный диаметр резьбы 26,33 мм (1,037 дюйма), 4 резьбы на 7,28 мм (0,287 дюйма, 14 TPI). Я думаю, что это 3/4″ MIP/NPS.
• Шланг, который подсоединяется к посудомоечной машине и заканчивается гайкой (внутренний диаметр 14,48 мм/0,57 дюйма) и шайбой. Он соответствует охватываемому концу быстроразъемного переходника с наружным диаметром 15,4 мм (0,607 дюйма), 7 витков резьбы на 10,16 мм. (0,4 дюйма). Я не уверен, что это M16x1,5 мм, 5/8 «-18TPI или что-то еще.

Я хотел бы повторно использовать шланг, но не знаю, чем он заканчивается. Итак, без этого, вот что я получил, используя запчасти из хозяйственного магазина:

 стенка: 3/8" компрессионная наружная резьба
Компрессионный тройник 3/8 дюйма
3/8-дюймовая компрессионная линия подачи
Переходник с сжатия 3/8" на переходник 3/4" MIP (NPT)
Муфта 3/4" FIP (NPT)
вход для посудомоечной машины: 3/4" MIP
стена==>
  >══╦══> >==================< <==> >==< <====посудомоечная машина
Комп.  3/8 v Шланг комп. 3/8" Комп. 3/8 к 3/4 MIP Муфта 3/4 FIP 3/4" MIP
          тройник 3/8
               в
          шланг для мойки


Это много деталей, и латунь быстро складывается. Как уменьшить количество деталей? Я попытался найти, например. шланг 3/8 дюйма на шланг FIP 3/4 дюйма, но даже у McMaster-Carr есть только соединение 3/8 дюйма на шланг FIP 1/2 дюйма. Они делают 3/8-дюймовый комп на 3/4-дюймовые втулки FIP? Этот парень с такой же посудомоечной машиной потратил 9 долларов0, чего я не хочу делать.

• сантехника
• вода
• посудомоечная машина
• горячая вода

4

Смесители для старых ванн с изогнутыми лапами также имеют соединение MIP 3/4″, и для них делают гибкие плетеные линии подачи. Используйте гибкую линию 1/2″ FIP x 3/4″ FIP вместо 3/8 flex, который вы собирались использовать. Адаптируйте от запорного клапана 3/8″ (или тройника 3/8″, если необходимо) непосредственно к 1/2″ MIP с помощью небольшого специального адаптера, сделанного именно для этого сценария, чтобы принять гибкий бак, который будет крепиться прямо в портативную посудомоечную машину.

Скорее всего, это магазин сантехники предмета, в отличие от «большой коробки» (и не удивляйтесь, если они на дешевле в магазине сантехники…

5

В магазине сантехники не было достаточно длинной линии FIP от 1/2 до 3/4 дюйма, и я начал нервничать. Поэтому я купил что-то близкое к моему оригинальному списку запчастей на общую сумму 30,70 долларов. Для будущих читателей, вот что я получил:

• Компрессионный тройник 3/8″, 1 внутренняя 2 наружная. $10,39, #4225030
• 6-футовая линия подачи, сжатие 3/8″. $10,64, #DW872
• 3/8-дюймовый компрессионный разъем на 1/2-дюймовый MIP-коннектор. 4,34 доллара США, #102631
• Муфта 1/2″ FIP на 3/4″ FIP. $ 5,33, без номера детали.

Установил тройник сразу после крана отключения горячей воды и подключил к нему шланг мойки и шланг посудомоечной машины: на комп переходник 3/8″ туда, а потом шланг туда. Очень легко нарезать пластиковую деталь, когда вы прикрепляете к ней металлическую. Я использовал тефлоновую ленту и затянул ее довольно туго, но во время мытья в посудомоечной машине она все еще капает пару капель, отсюда и поддон под ним.

И, наконец, я просто указал исходную сливную линию в раковину. ПВХ под раковиной не имеет удобного места для шланга, а это посудомоечная машина за 25 долларов, поэтому мне не хотелось тратить больше времени на проект.

2

Зарегистрируйтесь или войдите

Зарегистрироваться через Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Установка портативной посудомоечной машины — справка по продукту

1. Последнее обновление

2. Сохранить как PDF

Как установить портативную посудомоечную машину Whirlpool

Для установки аэратора:

Комплект принадлежностей для посудомоечной машины содержит переходник для смесителя, прокладку и переходник для аэратора для соединителя смесителя.

1. Отвинтите и снимите имеющийся аэратор или сетчатый фильтр со смесителя для раковины.

• Если кран имеет внешнюю резьбу, совместимую с аэратором, нет необходимости использовать переходное кольцо. Будьте особенно осторожны при снятии картонной крышки с узла аэратора; содержимое находится под давлением из-за пружины внутри узла. Для получения дополнительной информации о сборке аэратора нажмите здесь. Накрутите узел аэратора на кран и надежно затяните его.
• Если смеситель имеет внутреннюю резьбу, совместимую с адаптером, установите прокладку и переходное кольцо и надежно затяните. Установите узел аэратора.
• Если резьба не предусмотрена или резьба не соответствует крану для переходного кольца или аэратора, переходники можно приобрести в каталоге запчастей или у сантехника. Доступны адаптеры, которые подходят практически ко всем типам смесителей.

2. Установите посудомоечную машину на место. Выньте муфту из гнезда и нажмите на фиксатор большого пальца. Подсоедините муфту крана к крану и снимите давление с кнопки, чтобы надежно зафиксировать муфту на месте.
3. Полностью открыть кран горячей воды. Вода не должна вытекать ни из одного из фитингов.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации об установке аэратора

Для подключения к водопроводу и электроснабжению:

1. Пропустите воду из крана, пока она не станет горячей, а затем выключите воду.
2. Вытяните шланги из отсека для хранения на задней стенке посудомоечной машины
3. Потяните вниз стопорный хомут, поднимая соединитель шланга на адаптер крана
4. Когда разъем встанет на место, отпустите стопорное кольцо.
5. Медленно включите горячую воду, пока она не будет включена полностью.


1. Вставьте в розетку с тремя контактами.

Чтобы использовать кран:

Нажмите кнопку на соединителе шланга, чтобы набрать воду из крана. (Кран настроен на горячую воду. Отрегулируйте кран на желаемую температуру воды).

ПРИМЕЧАНИЯ:

• Не набирайте воду, когда посудомоечная машина наполняется водой или когда подается вода. (Это поможет избежать недостаточного наполнения при заполнении посудомоечной машины или при смешивании сточной воды со свежей во время слива посудомоечной машины.)
• Включите горячую воду после того, как наберете воду из крана. Выключите холодную воду.
