Пирог плоской кровли по бетонному основанию: пирог по железобетонной плите, по бетонному основанию, устройство

пирог по железобетонной плите, по бетонному основанию, устройство

Содержание

• Особенности пирога плоской крыши
• Устройство пирога для плоской кровли
  • Устройство кровельного пирога неэксплуатируемой плоской кровли
  • Устройство кровельного пирога эксплуатируемой плоской кровли
• Виды оснований для пирога плоской кровли
  • Пирог плоской кровли по железобетонной плите
  • Пирог плоской кровли по металлическому профилю
  • Пирог плоской кровли по деревянному перекрытию
• Пирог утепленной плоской кровли
• Советы и рекомендации
• Заключение

Пирог плоской кровли состоит из твердого основания, нескольких слоев теплоизоляционного и гидроизоляционного материала. Конструкция может изменяться в зависимости от типа крыши. Для нежилых зданий из слоев пирога убирают теплоизоляцию. На эксплуатируемых кровлях прокладывают коммуникации, подбирают финальное покрытие, устойчивое к механическому воздействию.

Особенности пирога плоской крыши

Кровельный пирог состоит из комплекса материалов, создающих защиту здания от осадков, воздействия ветра, жары, холода. Дополнительно обеспечивается звукоизоляция. Особенностью конструкции является наличие определенного количества слоев, что зависит от эксплуатационных характеристик крыши. Стандартная кровля состоит из следующих элементов:

• Прочное основание, выступающее перекрытием здания. Элементом конструкции выступает металл, бетонные плиты или дерево.
• Черновой выравнивающий слой, образующий поверхность с уклонами для стека воды.
• Пароизоляционный и теплоизоляционный слой применяется для теплого кровельного сооружения жилого здания.
• Гидроизоляция выступает финальным покрытием. Слой защищает все материалы от влаги.
• Финишное покрытие используется на плоской крыше, если согласно проекту предусматривается ее эксплуатация для дополнительных целей. Например, обустраивают площадки отдыха с тротуарами, зелеными площадками, бассейны, оранжереи.

Для всех видов плоских крыш обустраивают разуклонку. Процедура предусматривает создание уклонов в сторону водостоков для отведения воды.

Важно! Для качественного отведения осадков угол уклона плоской крыши должен составлять 1,5-4 ^о.

Устройство пирога для плоской кровли

Существует два типа плоских крыш. Конструкции бывают эксплуатируемые и неэксплуатируемые. В зависимости от их предназначения различается количество слоев в пироге.

Эксплуатируемая крыша в первую очередь требует прочного перекрытия, выдерживающего большие нагрузки. По названию сразу можно определить, что конструкция будет эксплуатироваться не только в качестве защиты здания, но и для других целей. По сооружению будут часто ходить люди, может даже быть организована парковка автомобилей или вертолетная площадка.

Неэксплуатируемая кровля не требует обустройства прочного основания. На крышу будут подниматься люди только для ее ремонта. Нижним слоем пирога, образующим перекрытие здания, могут даже использоваться профлисты.

Устройство кровельного пирога неэксплуатируемой плоской кровли

Неэксплуатируемая крыша предполагает нечастое пребывание на ней людей, но она используется для жилых и нежилых зданий. От предназначения зависит количество слоев пирога.

Утепленная конструкция:

• жесткое перекрытие здания, выступающее основанием пирога;
• стяжка, образующая уклоны;
• пароизоляционный материал;
• теплоизоляция;
• гидроизоляция.

Холодная конструкция:

• основание;
• стяжка разуклонки;
• гидроизоляция.

Верхним финишным слоем выступает гидроизоляция. Так как крыша неэксплуатируемая, материалу не требуется дополнительная защита от механических нагрузок. Гидроизоляцию делают из рубероида, мембран, битумных мастик.

Если предусмотрен пирог плоской кровли с утеплителем, то теплоизоляционный слой со стороны перекрытия здания защищают пароизоляцией. Для этого используют специальные пленки. Подойдет пергамин или рубероид. Пароизоляция защищает утеплитель от пара, проникающего через основание изнутри здания. С внешней стороны теплоизоляцию защищает гидроизоляционный слой.

У неэксплуатируемого кровельного сооружения основание не требует повышенной прочности. Для перекрытия здания допускается использование металлического профлиста, досок, плит из древесных отходов. Формирование уклона выполняют сыпучими материалами или заливают стяжку.

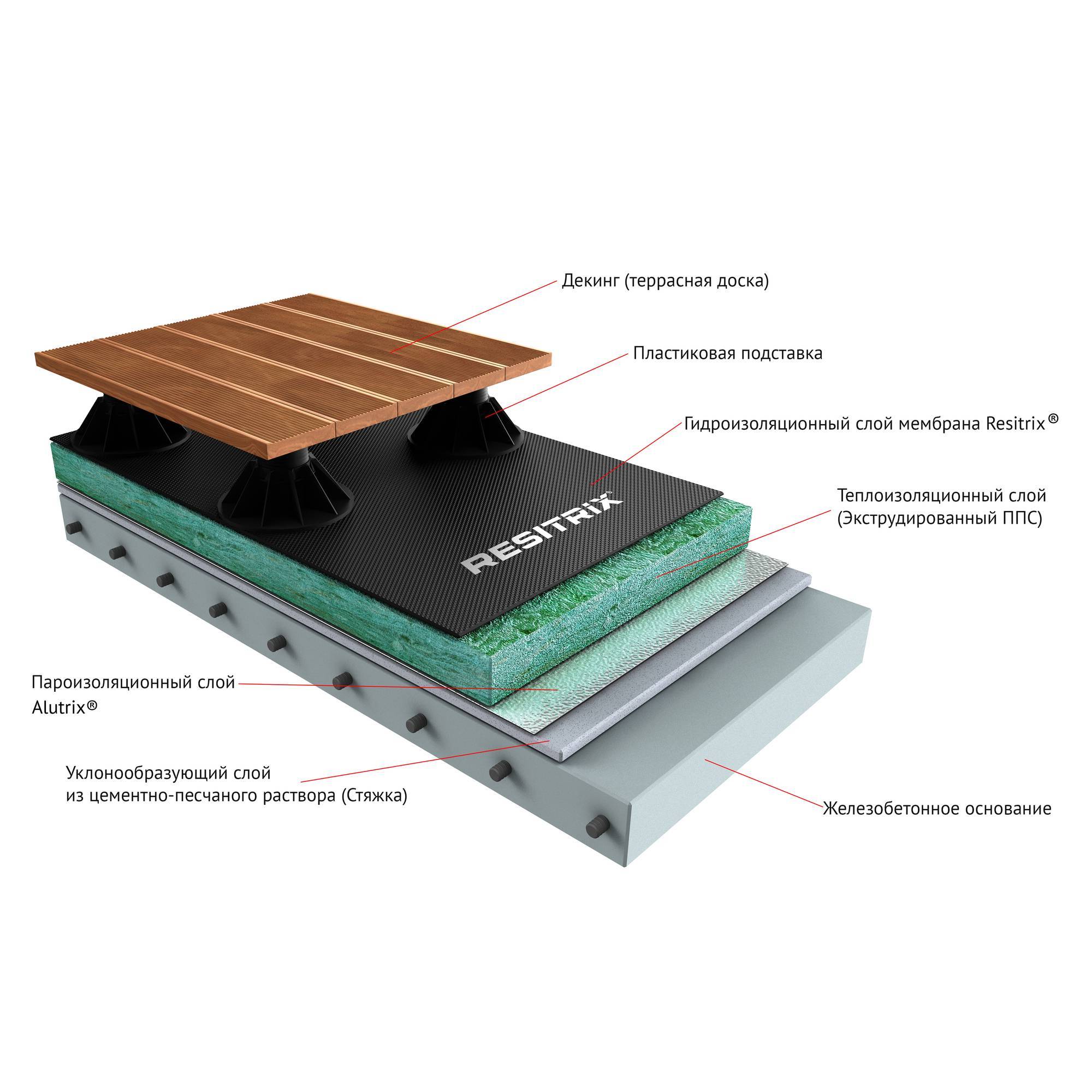

Устройство кровельного пирога эксплуатируемой плоской кровли

Конструкция эксплуатируемой кровли состоит из аналогичных слоев. Добавляется только финишное покрытие, защищающее гидроизоляцию. Эксплуатируемые конструкции бывают холодного и утепленного типа. Стандартный пирог состоит из слоев:

• перекрытие здания;
• пароизоляция и теплоизоляция, если кровля утепленная;
• гидроизоляция;
• финишное покрытие.

Из-за воздействия больших нагрузок для эксплуатируемого кровельного сооружения используют материалы с повышенными эксплуатационными характеристиками.

Основание обустраивают из железобетонных плит. Перекрытие должно выдержать вес всего пирога, дополнительную нагрузку от людей и расположенных объектов на крыше.

Аналогичные требования предъявляются к утеплителю, гидроизоляции и пароизоляции. Материалы должны обладать эластичностью, повышенной устойчивостью к нагрузкам, возгоранию, температурным перепадам. Для теплоизоляции важным качеством является повышенная прочность на сжатие, долговечность эксплуатации.

Важно! Эксплуатируемая кровельная конструкция предполагает длительное пребывание на ней людей, животных, наличие зеленых насаждений. Строительные материалы используют только экологически чистые.

Эксплуатируемая кровля бывает классическая и инверсионная. Первый тип предполагает использование стандартного кровельного пирога. Инверсионная крыша отличается особенностью устройства и состоит из следующих слоев:

• Укладывается пирог плоской кровли по бетонному основанию, где предварительно стяжкой выравнивают поверхность. На этом этапе обустраивают разуклонку.
• Стяжку покрывают усиленным гидроизоляционным слоем.
• Третьим элементом идет теплоизоляция.
• Верхний четвертый слой – гидроизоляция.
• Насыпь гравия выступает дренажем, балластом и защитой гидроизоляции.
• Финишным слоем укладывают тротуарную плитку. При необходимости предварительно заливают бетонную стяжку.

В качестве теплоизоляции для инверсионной крыши обычно используют пенополистирол. Особенностью пирога является снижение до минимума вероятности образования конденсата. Технология позволяет отказаться от использования пароизоляции.

Эксплуатируемая крыша требует обустройства дополнительных коммуникаций, принятия мер, направленных на улучшение эксплуатационных характеристик. Опасностью для не инверсионной классической кровли является повреждение пароизоляции. В утеплитель проникает пар, образуется влага. Зимой вода замерзает, все слои кровли начинает «разрывать». Вдобавок снижаются теплоизолирующие свойства крыши. Чтобы избежать неприятных ситуаций, эксплуатируемую кровлю делают вентилируемую с установкой аэраторов.

Для отвода воды из труб прокладывают систему водоотведения. Она бывает внутреннего и внешнего типа. В первом случае отводящие трубы прокладывают внутри здания, а во втором варианте – снаружи. К каждой воронке еще на стадии разуклонки обеспечивают уклон.

Финальным слоем эксплуатируемой крыши часто выбирают плитку. Однако не менее популярным вариантом является зеленая кровля. Поверх гидроизоляции укладывается дренажный слой. Его делают из керамзита, геоматов. Хорошо подходят полистирольные плиты с перфорацией. Дренаж накрывают геотекстилем. Чтобы корни растений не повредили материал, дополнительно расстилают полипропиленовую пленку. Кровельную поверхность засыпают почвенным субстратом, засаживают зеленой растительностью.

Обязательным элементом эксплуатируемой кровли является ограждение. Конструкция обеспечивает безопасность пребывания людей. Ограждения обычно ставят из металлоконструкций.

На видео рассказывают об обустройстве кровельного покрытия:

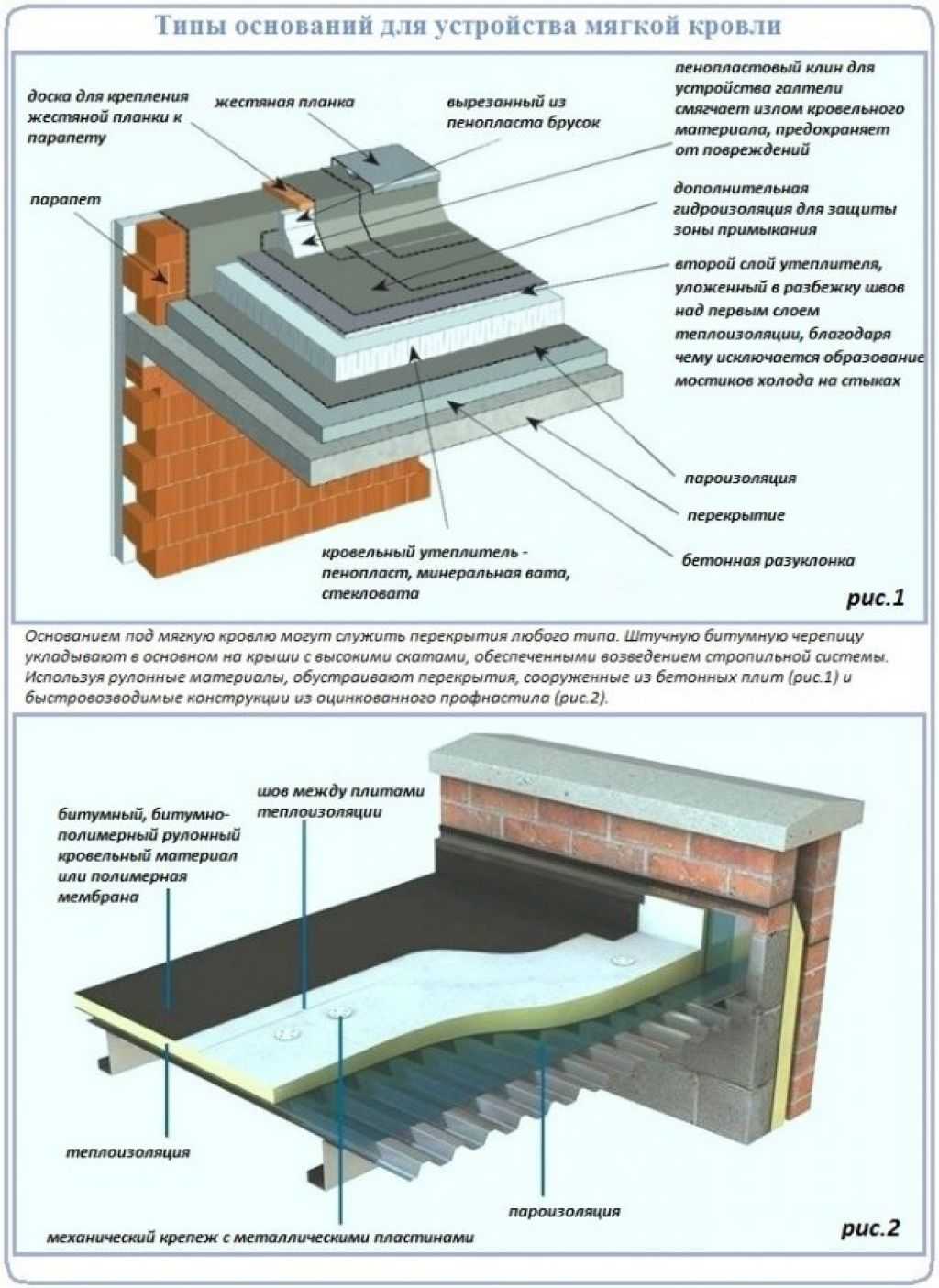

Виды оснований для пирога плоской кровли

Для перекрытия здания, где предполагается обустройство плоской крыши, используют железобетонные плиты, профлист или дерево. Выбор материала зависит от размера перекрываемого пролета, назначения кровельной конструкции.

Пирог плоской кровли по железобетонной плите

Железобетонное перекрытие считается классическим для плоских крыш. Плиты обязательно используют при обустройстве эксплуатируемой конструкции. Такое основание выдерживает большие нагрузки. Сверху плит обустраивают разуклонку. Обустройство холодной кровельной конструкции предусматривает сразу укладку гидроизоляции. Для теплой крыши на стяжку разуклонки расстилают пароизоляцию. Ее края делают с запасом, чтобы они заворачивались на высоту уложенного утеплителя. Финальным слоем укладывают гидроизоляцию.

Пирог плоской кровли по металлическому профилю

Основание из металлического профиля используют для неэксплуатируемой кровельной конструкции. Профлист служит элементом перекрытия пролетов. Для жесткости под него укладывают металлические балки. Слои пирога стандартные для теплой кровельной конструкции. Если крыша холодная, то профлист выступает финальным покрытием.

Пирог плоской кровли по деревянному перекрытию

Деревянное основание аналогично используется для неэксплуатируемой кровельной конструкции. Материалом перекрытия часто выступают древесностружечные плиты или фанера. Листы укладывают по деревянным балкам. Сверху основание холодной кровли защищают гидроизоляцией, кровельным покрытием. Для теплой крыши на деревянном перекрытии монтируют стандартный набор слоев с использованием утеплителя.

Пирог утепленной плоской кровли

Технология утепленного сооружения требует использования дополнительных материалов, увеличивающих себестоимость конструкции. Лишние расходы разумно нести, если здание жилое и отапливаемое. Для холодных построек обустраивать дорогостоящий теплый пирог нет смысла.

Утепление крыши можно выполнить снаружи и изнутри здания. Второй вариант менее удобен. Изнутри здания теплоизоляцию сложнее крепить к основанию. На перекрытии придется сооружать каркас из бруса или профиля, вкладывать внутрь ячеек теплоизоляцию, закрывать ее пароизоляцией. Всю «начинку» закрывают отделкой. Обычно используют вагонку.

Важно! При внутреннем утеплении могут оставаться зазоры между теплоизоляцией. Ошибки приводят к образованию мостиков холода. Со временем здесь образуется конденсат, утеплитель приходит в негодность.

Наружное утепление считается самым удобным вариантом, но есть свои нюансы. В случае большой нагрузки возникает риск деформации кровельного покрытия. Наружное утепление невозможно, если нет минимального уклона плоской конструкции. В снежных регионах на горизонтальных поверхностях собираются большие накопления. Снег, особенно влажный, обладает большим весом. Если теплоизоляция слишком мягкая, она прогибается.

Важно! При наружном утеплении используют технологию, применяемую для стандартной или инверсионной кровельной конструкции.

Хорошим вариантом считается для плоской кровли пирог с керамзитом или пенобетоном. В качестве утеплителя используют каменную минвату, вспененное стекло, плиты из пенополистирола или экструдированного пенополиуретана.

Советы и рекомендации

Чтобы плоское кровельное сооружение прослужило долгие годы, надо соблюдать правила его эксплуатации:

1. Во время работы нельзя проливать растворители, продукты нефтепереработки и другие агрессивные вещества, способные нарушить целостность гидроизоляции.
2. Материалы, в составе которых есть битум и полимеры, не должны соприкасаться с объектами, нагревающимися выше + 45 ^оС.
3. Финишное покрытие и гидроизоляцию надо предохранять от механических повреждений. Если на плоской кровельной поверхности уложены временные переходы, лестницы, под них подкладывают резиновые или деревянные подкладки.
4. Если предпринималась механическая технология фиксации теплоизоляции, по плоской кровельной конструкции нельзя ходить, когда температура воздуха ниже – 5 ^оС.
5. Минимум дважды в год прочищают систему водоотведения. Осматривают воронки. Проверку осуществляют обычно весной по окончании таяния снега и осенью после листопада.
6. Гидроизоляционный слой регулярно проверяют на целостность. Обнаруженные дефекты сразу устраняют.

Соблюдение правил максимально продлит срок службы кровельного сооружения плоского типа.

Заключение

Пирог плоской кровли обустраивают с учетом эксплуатационно-технических характеристик здания. Нарушение технологии, неправильные расчеты приведут к быстрому износу кровельной конструкции.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Как устроен пирог классической плоской кровли

Дата публикации: 28. 02.2019 21:16

Разберём пирог плоской крыши. Основные элементы:

1. Несущая конструкция

Несущее покрытие кровли – основание которое перераспределяет нагрузку от воздействия осадков (снега, воды) и веса кровельного ковра, утеплителя, стяжки на несущую конструкцию (колонны, балки).  Может быть 3-х основных видов:

 — сборные и монолитные железобетонные плиты.

Все многоэтажные жилые и общественные здания с плоской крышей возводятся с железобетонными плитами покрытия. В промышленных зданиях с жб каркасом также используют сборные железобетонные плиты. Бетонные плиты бывают различных типов — ребристые, пустотные, иногда в качестве несущего покрытия отливают монолитно-бетонную плиту.

 — профилированные стальные настилы .

В отличие от предыдущих, стальные настилы используются в промышленных зданиях с металлическим каркасом.  Они более легки в монтаже и стоимость их значительно ниже, но нагрузку, к сожалению, большую не несут.

— комплексные кровельные сэндвич — панели.

Представляют собой совмещенную конструкцию: несущий элемент и изоляционные слои. На объект привозятся готовые панели и быстро монтируются.

2. Разуклонка

Разуклонка – слой переменной толщины формирующий уклоны на кровле. Разуклонка может формироваться на кровле, как до укладки утеплителя, так и после. На кровлях с несущим покрытием из бетонных плит уклоны формируют с помощью керамзитового гравия, перлита, пенополистиролбетоном или шлаком.



Зачастую уклон создаётся несущими конструкциями  — их монтируют в проектное положение с уклоном (1,5-2,5%), в остальным случаях когда это невозможно технически или неоправданно экономически уклон создают дополнительно. Например, если мы будем на профилированный настил укладывать тяжёлую разуклонку, то это создаст лишнюю нагрузку и на профнастил и на фундаменты. Профилированный настил почти всегда укладывается с уклоном. А вот в бетонных покрытиях, наоборот, проще создать разуклонку керамзитобетоном либо цементно-песчаным раствором нежели монтировать под углом тяжёлые плиты из сборного железобетона и, тем более, монолит.

Самое главное: если правильно создать уклон, то даже при повреждениях кровельного ковра вода не будет образовывать застойных зон, а будет удаляться к воронкам или парапетам.

3. Пароизоляция

Пароизоляция предохраняет утеплитель от намокания влажным воздухом изнутри помещения. Вы скажете: «а внутри помещения ведь сухой воздух!» Да сухой, но относительно воздуха улицы, например, зимнего воздуха — внутренний значительно влажнее. В результате водяной пар попадает в утеплитель и, в «точке росы», выпадает в виде конденсата.   Утеплитель намокает и перестаёт выполнять свои основные функции теплоизоляции помещения. Вы скажете: используем экструдированный пенополистирол, который не намокает. Да, водопоглащение экструдированного пенополистирола менее 0,2%, но тут другая проблема. Приятно ли Вам, когда вода капает на Вас с потолка? Я думаю, что в этой ситуации не совсем. А клиенту?
Вода конденсируясь в пироге кровли замерзает зимой, а весной оттаивает и  активно начинает протекать в помещение. А ведь деваться ей уже некуда — из пирога испариться ей не даёт гидроизоляционный ковёр.
Резюмируя сказанное, пароизоляция необходима во всех пирогах с утеплителями помещения. Закладывается с внутренней стороны утеплителя. Пароизоляционный слой может быть полимерной плёнкой, битумной мембраной и т.п.
Важно! Пароизоляция должна быть герметичной и паронепроницаемой.


4. ТеплоизоляцияТеплоизоляция служит для поддержания определённого температурного режима внутри помещений.
Чтобы температура в помещении сохранялась комфортной, скажем 20⁰С, когда вокруг -40⁰С, необходимо, во-первых, обеспечить обогрев помещения, а во вторых, сберечь тепло внутри. Для поддержания необходимой температуры нужно подобрать определённую толщину утеплителя, которая определяется расчётом исходя из климатического региона. О теплоизоляции мы поговорим очень подробно. Скажу только, что теплоизоляция должна быть защищена от попадания влаги со всех сторон, либо иметь возможность выветривать влагу. В теплоизоляции располагается «точка росы» — температура, при которой из влажного воздуха образуется конденсат — капельки воды, влияющие на теплопроводность утеплителя. Вторая особенность: если толщины утеплителя недостаточно, то конструкции будут промерзать, а это скажется не только на эстетичности внутреннего помещения, но и на долговечности несущих конструкций! Поэтому выбор утеплителя важный и ответственный процесс.

5. Стяжка
Слой, перераспределяющий давление возникающее при эксплуатации кровли на нижележащие слои кровельного пирога: утеплитель и несущее покрытие.  Устраивается в основном при бетонном несущем покрытии. Стяжки изготавливают из цементно-песчаной смеси М 150 разведенной водой, либо из асфальтобетона. Толщина стяжки должна быть 40-50мм. Для задания толщины на основание устанавливают закладные элементы: например металлические трубы или уголки. Если к стяжке предполагается крепить кровельный ковер, то ее толщина должна быть не менее 50мм. Т.к. стяжка более жёсткая, чем утеплитель, то велика вероятность растрескивания её на мягком основании. Во избежание этого стяжку армируют стальной сеткой. Для армирования применяют, как правило, дорожные сетки с ячейкой 100х100 или 150х150 мм, сваренные из прутка диаметром не менее 3-х мм. Армирование стяжки уменьшает количество трещин. На кровлях с неармированными стяжками невозможно провести капитальный ремонт, так как при удалении кровельного ковра вместе с кровельным ковром удаляется стяжка. Для предотвращения попадания цементного «молока» в утеплитель под стяжку укладывается защитный слой (пергамин, ПЭ плёнка). По технологии изготовления «мокрых» стяжек предусматривается устройство температурно-усадочных швов, которые не дают стяжке трескаться при перепаде температур. После укладки цементно-песчаной стяжки необходимо огрунтовать поверхность либо накрыть её полимерной плёнкой с целью сберегания влаги в стяжке. Иначе, вода испарится, и стяжка даст трещины ещё при твердении.
Помимо монолитных стяжек существуют также сухие сборные стяжки — это сборные асбестоцементные листы (плоский шифер) толщиной 10мм. Идеальным вариантом сборной стяжки является укладка листов в 2 слоя со смещением в слоях и рядах. Между собой листы стяжки скрепляются клепками. Чтобы листы плоского шифера не выгибались при эксплуатации желательно их грунтовать битумным праймером.

Сухие стяжки значительно ускоряют сроки монтажа, однако, их можно применять только на основаниях (теплоизоляции) с прочностью на сжатие 3-6 т/м².
Если утеплитель обладает достаточной жёсткостью (5-7 т/м² = 50-70кПа), то необходимость в стяжке на неэксплуатируемых крышах отпадает.

6. Кровельный ковёр

Кровельный ковер (кровля) – слой защищающий конструкцию от попадания воды внутрь помещения.

В отличие от скатных, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра. Этот ковер должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки.

Какие материалы обладают необходимыми требованиями и могут использоваться на кровле?

Сплошной кровельный ковёр создаётся рулонными и обмазочными материалами.

Рулонные подразделяются на:
        — битумные
        — битумно-полимерные
        — полимерные

Рулонные битумные и битумно-полимерные рекомендуется укладывать в 2 слоя. Однако, существуют специализированные материалы для однослойной укладки, например, Техноэласт СОЛО, Техноэласт ВЕНТ ЭКВ. Материалы наплавляются на праймированное бетонное основание (стяжку). Если основанием для кровельного ковра служит утеплитель, то наплавлять уже нельзя. Есть выход — нижний слой ковра крепится механически, а верхний наплавляется, но для этой технологии нижним слоем служит особый материал, специально разработанный для мех. фиксации — Техноэласт ФИКС.

Полимерные покрытия всегда однослойные и крепятся к основанию механически либо пригружаются балластом. Между собой полимерные мембраны надёжно свариваются горячим воздухом.

Так выглядит типовой пирог неэксплуатируемой кровли, но он не единственный!

Все о плоской кровле | Блог по строительству

Резюме

 – Презентация плоской крыши

 – Различные типы плоских крыш

 – Поддерживающие материалы 90 004

 – Расчет правильного уклона плоской крыши

 – Изоляция плоской крыши

 – Возможные отверстия

 – Гидроизоляция плоской крыши: окончательная защита

Плоская крыша и ее растительный вариант относятся к трем типам крыш: наклонной и закругленной.

 Плоская крыша отличается от ломаной тем, что состоит из одного ската и представлена ​​в виде террасы. Отличается и конструкция: это не каркас, а опора (несущий элемент).

  Плоская крыша состоит из нескольких элементов:

 Гидроизоляция: расположенная на поверхности предотвращает проникновение воды в конструкцию плоской крыши и в дом.

 – Пароизоляция, защищающая утеплитель от влаги.

 – Теплоизоляция для защиты плоской крыши от жары и холода.

 – Независимый экран, возможно, для разделения несовместимых химических элементов.

 – Отверстия для доступа света и воздуха.

 Плоская крыша имеет небольшой наклон. Поэтому его можно использовать как открытое жилое пространство, доступное с верхнего этажа: тогда его называют плоской крышей. Однако это не всегда так, так как плоская крыша не всегда доступна.

 Существует 2 основных типа плоских крыш:

 – Доступная плоская крыша: покрыта деревом, бетоном, камнем, черепицей или примерно 30 см земли.

 – Плоская крыша «недоступна»: доступна только изредка для обслуживания кровли или оборудования, имеющегося на крыше (механическая вентиляция, дымоход…), и гидроизоляции.

 У плоской крыши есть опора, выполняющая ту же роль, что и каркас (например, для наклонной крыши).

 3 основных материала для поддержки этой крыши:

 – Кирпичная кладка. Тогда это в основном сплошная плита:

 ◦ бетон;

 ◦ из композитного материала;

 ◦ со стальной арматурой: бетонная плита заливается на месте; это решение не очень подходит для частных лиц, в основном из-за его веса, который может быть трудно выдержать в односемейном доме;

 ◦ или железобетонная плита из ячеистого бетона, которая поставляется в виде блоков, собираемых на месте.

 – Листовая сталь:

 ◦ в частном доме этот прием сочетается с железобетонным перекрытием;

 ◦ идеальное решение для металлокаркасных домов.

 – Древесина или производные древесины. Опора, поддерживаемая жесткой и прочной конструкцией из дерева или кирпичной кладки, может быть изготовлена ​​из:

 ◦ цельной древесины;

◦ фанера, предназначенная для наружных работ;

◦ ДСП с водоотталкивающей пропиткой.

 Плоская крыша не означает абсолютно плоскую крышу. Действительно, если небольшой уклон не предусмотрен, дождевая вода:

 – не эвакуирован;

 – застой на поверхности плоской кровли.

 Поэтому следует применять небольшой уклон от 1 до 5 % в зависимости от площади поверхности. Опять же, методы различаются в зависимости от типа и размера крыши:

 – Плоские «недоступные» крыши имеют уклон около 1%.

 – Плоские доступные крыши или плоские крыши имеют уклон от 1,5% до 2%.

 – Небольшие плоские крыши имеют слегка изогнутую форму. Центр – самая высокая точка.

 – Большие плоские крыши имеют небольшой уклон. Уклон никогда не превышает 5%.

 Полезно знать: для плоских крыш с опорой из каменной кладки можно создать уклон путем заливки слоя бетона или раствора с небольшим уклоном.

 Во всех случаях для отвода дождевой воды в нижней части этого откоса устраивают дренажные отверстия, а водосточные трубы отводят воду на дно дома.

 Изоляция плоской крыши необходима для:

 – обеспечения температуры в помещении;

 – предотвратить потери энергии;

 – защитить конструкцию дома от значительных перепадов температуры.

 Полезно знать:  плохо изолированный дом может привести к 30% потерь энергии.

Изоляционные материалы для плоских крыш

Плоская крыша может быть утеплена пенополистиролом, минеральной ватой, вспученным перлитом, пеностеклом, жестким пенополиуретаном, керамзитом .

Выбор утеплителя зависит от характеристик крыши, например:

– тип плоской крыши: доступная или неприступная.

– тип крепи:

– каменная кладка;

◦ стальной лист;

◦ дерево.

– защиты, которая будет применяться последней (кровля).

При выборе изоляции для плоской кровли необходимо учитывать еще одно ограничение: прочность на сжатие, ранжированную от A до D, соответственно от наименее стойкой к наиболее стойкой.

В отличие от наклонных и закругленных крыш, плоские крыши не могут быть изолированы изнутри. Как правило, его необходимо утеплить снаружи. Таким образом, изоляция располагается над пароизоляцией.

Плоская крыша из-за ее особой формы подходит только для определенных типов отверстий.

3 отверстия для плоской крыши

Необходимы для того, чтобы впустить солнце, а иногда и проветрить, существует три типа отверстий для плоской крыши:

– Стеклянное покрытие:

◦ Стеклянная плитка представляет собой небольшие стеклянные кубики, установленные в стяжке когда наливается;

◦ они пропускают свет, но не проветривают помещение и не позволяют видеть улицу.

– Световой люк:

◦ световой люк представляет собой куполообразное окно, часто непрозрачное, иногда открываемое с помощью троса, обычно размещаемое на крыше для использования зенитного освещения;

◦ раствор, используемый в основном в промышленных зданиях.

– Мансардное окно:

◦ такое же мансардное окно, что и для наклонных и закругленных крыш; разница лишь в том, что минимальный уклон компенсируется наклонной опорой, чтобы вода не застаивалась на окне;

◦ поэтому мансардное окно выступает из плоской крыши.

Необходимо защитить гидроизоляционный слой и другие элементы плоской кровли:

– от воздействия жары, холода;

– проход людей для обслуживания.

Для этого наносится последний слой, называемый защитой.

Различные виды защиты

Защита может быть различных видов:

– Мягкая защита: состоит из заполнителей, например, гравия.

– Жесткая защита: заливка стяжки, укладка брусчатки с напольным покрытием (блокировка брусчатки или на блоки).

Ограждение для террасы на крыше

Для защиты террасы на крыше необходимо установить ограждение.

Вот несколько рекомендаций по установке ограждения вокруг террасы на крыше:

– Высота ограждения должна составлять 1 м, чтобы дети не могли залезть на него.

– Если вы выберете ограждение с перекладинами:

◦ выберите вертикальные перекладины: горизонтальные перекладины облегчат детям подъем;

◦ Расстояние между вертикальными перекладинами должно быть не более 11 см (действующие нормы), чтобы голова ребенка не могла пройти через них.

Внимание:  даже так называемые недоступные террасы на крыше требуют ограждения.

Как вы нашли этот пост? Не забывайте делиться и комментировать!

Можно ли избежать наклона бетонных плит на плоских крышах?

Share this Post

Плоская крыша, самая ответственная задача в строительстве здания, особенно трудно выполнить правильно и без ошибок. Однако с новыми решениями, материалами и методами реализации мечта о правильно реализованной плоской крыше может легко стать реальностью. И если вам также нужна водонепроницаемая, экономичная и энергоэффективная плоская крыша с длительным сроком службы, вы можете рассмотреть широкий спектр улучшений, предлагаемых современными материалами и современными методами строительства.

Важно: Строительные нормы и правила требуют минимального наклона плоских крыш, чего, однако, недостаточно для надлежащего отвода воды. Почему мы до сих пор применяем его в повседневной практике?

Самая большая опасность нефункционирующих плоских крыш заключается в том, что они – плоские. С их плоских поверхностей вода не может стекать должным образом и может нанести серьезный вред зданию. Поэтому плоские крыши всегда сооружают с небольшим уклоном. Согласно правилам хорошего строительства, минимальный наклон зависит от максимальной плоскостности, допускаемой окончательными свойствами поверхностного слоя.

Стремясь избежать перегрузок, создаваемых тяжелыми наклонными бетонными плитами крыши, в строительной практике стали минимизировать уклоны, игнорируя тот факт, что уклон менее 15 % не обеспечивает удовлетворительного отвода воды. Вот причины:

Представьте себе обеденный стол длиной 1 м с гладкой поверхностью и приподнимите его с одного конца на 1,5 см. Если мы позволим капле воды упасть на поверхность стола, наклон 1,5% не позволит капле стекать даже с гладкой поверхности стола. Поскольку на плоской крыше добиться гладкой поверхности крайне сложно, мы можем быстро выяснить, что минимальный наклон, предписанный строительными нормами, делает надлежащий водоотвод с шероховатой поверхности крыши практически невозможным.

Реализуя только заданный наклон, многие плоские крыши удерживают воду. Такая среда привела к росту мхов и других растений, которые со временем разрушили поверхность крыши, а также ее гидроизоляционный слой. Через несколько лет даже правильно устроенные крыши стали регулярно протекать.

Таким образом, массивные и тяжелые наклонные железобетонные плиты, ранее использовавшиеся в плоских крышах, теперь заменены гладкими наклонными (наклонными) панелями. Они не только изготовлены из материалов, которые в 67 раз легче бетонной плиты, но и обладают теплоизоляционными свойствами в соответствии с современными стандартами строительства с почти нулевым энергопотреблением.

Таким образом, всего за один этап реализации мы решаем две фундаментальные проблемы: панели с плавным наклоном несут меньшую нагрузку и одновременно обеспечивают дополнительную теплоизоляцию.

Подробные различия между наклонной бетонной плитой и наклонной панелью показаны в таблице ниже, иллюстрирующей пример с крышей длиной 10 м и уклоном 2%.

	Наклонная бетонная плита	Наклонная теплоизоляционная панель – 9 шт.0004 НАКЛОН
Наклон	2 %	2 %
Средняя нагрузка на м 2	300 кг	4 кг
Толщина наклонного элемента	5–25 см	2–22 см
Средний вклад элемента наклона в теплоизоляцию	< 0,5 см	12 см
Толщина дополнительной теплоизоляции для выполнения минимального требования Словенских строительных норм и правил (PURES: прибл. 22 см)	22 см	10 см

Таблица 1: Сравнение использования наклонных бетонных плит и наклонных панелей

Важно: Не перегружайте плоские крыши бетонными плитами. На сэкономленные деньги вы можете позволить себе свое любимое место под небом.

Помимо меньшей нагрузки и дополнительной теплоизоляции, наклонная панель из теплоизоляционного материала имеет и другие преимущества:

1. Благодаря уменьшенной нагрузке мы можем преобразовать крышу в проходную без дополнительного усиления несущих стен.
2. Прочность на сжатие и несущая способность. Прочность наклонной панели на сжатие позволяет легко конструировать эксплуатируемые, пригодные для пешеходов или даже пешеходные крыши.
3. Крыша значительно тоньше и лучше теплоизолирована.
4. Благодаря гладкой поверхности отсутствует опасность разрыва гидроизоляции. Следовательно, установка распределительного слоя, например, геотекстиля, обычно используемого в грубых бетонных наклонных плитах, больше не требуется.
