Котельная в доме

Российский климат суров, и без отопления у нас не проживёшь. Если есть возможность подключения к газовой магистрали, то большинство россиян предпочитают отапливать свои дома газом. Но вот в чём штука: устанавливать отопительный котёл в доме нужно по всем правилам, утверждённым руководством газовых сетей.

Разобраться в них обычному человеку довольно сложно. Если же во время приёмки будет найдено хоть одно нарушение, то ваш котёл подключат лишь после устранения всех огрехов. У газовщиков чувство юмора, как правило, отсутствует, и это вполне объяснимо – их небрежность при подключении отопления вполне может обернуться взрывом дома.

Исходя из вышесказанного, мы решили рассказать простыми словами о том, как должна быть устроена котельная в частном доме. Итак, открываем

1) МДС 41-2.2000 Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных;

2) CП 60.13330.2016 Отопление, вентиляция и кондиционирование воздуха. п. 6.5.1 -6.5.8;

3) СП 55.13330.2016 Дома жилые одноквартирные п.7.13 -7.14;

4) СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб, п.6.17- 6.25.

и изучаем.

Там где нормы противоречат друг другу, принимаем во внимание более жесткое требование, чтобы соответствовать всем.

Где ставить котёл?

Прежде всего, следует указать: фэн-шуй к выбору места для отопительного котла применять не стоит. В этом важном деле необходимо исходить из мощности агрегата.

Котёл до 36 кВт можно поставить на кухне, даже если там уже есть газовая плита и водогрейная колонка.
Для котла свыше 36 кВт потребуется отдельное помещение – котельной (топочной).
Помещение котельной нельзя совмещать с санузлом: т.е. размещать в котельной душевую, ванну, унитаз.

При желании во всех наших домах котел можно размещать на кухне: мощность агрегатов, согласно теплотехнических расчетов, чаще всего составляет 20-25 кВт. Но для большинства проектов, для газового котла в проектах предусмотрена котельная.

Какой должна быть котельная в доме?

Техническое помещение, в котором вы будете устанавливать котёл, нужно сделать достаточно просторным и удобным для ремонта и эксплуатации. Если вам придётся протискиваться между котлом и стенкой, прижимаясь к поверхности агрегата животом или спиной, инспектор газовой службы без разговоров запретит эксплуатировать такую «удачную» отопительную систему.

Если котёл будет стоять на кухне

Итак, рассмотрим кухню, в которой будет установлен котёл на газе, вырабатывающий менее 36 кВт тепла.

Это комната, объём которой составляет не меньше 15 кубометров плюс 0,2 кубометра на каждый киловатт тепловой мощности. При этом расстояние от пола до потолка не должно быть меньше 2,5 метров.

В качестве примера проверим, подходит ли для котла с тепловой мощностью 20 кВт кухня 3х4х2,5 метра. Объём помещения равен 3х4х2,5=30 м³. Минимальный объём кухни для 12-киловаттного котла составляет 15+ 20х0,2=19 кубометра. Следовательно, наша кухня вполне соответствует требованиям по кубатуре.

Однако объёмом помещения требования не ограничиваются. В кухне необходимо обеспечить постоянный приток воздуха, поэтому там должны быть:

окно, причём обязательно с открывающейся форточкой, чтобы кухню можно было в любой момент проветрить;
дверь с вентиляционным отверстием, живое сечение которого равно или превышает 0,025 м²;
вентиляционный канал с вентиляционной решеткой.

«Живое сечение» вентиляционного зазора – это суммарная площадь всех отверстий, если зазор забран решёткой. Учитывается только площадь проёмов, в которые проходит воздух, но не площадь, перекрытая полосами решётки.

Как видите, требования Инструкции довольно строги, но их выполнение не требует невероятных усилий. С ними вполне можно справиться без грандиозного удорожания проекта.

А если котёл будет стоять в отдельном помещении?

Если для обогрева дома потребуется более 36 кВт энергии, тогда котельная нужна обязательно. Если меньше, тогда решать Вам, где размещать котел: на кухне или в топочной, но топочная — это все-таки удобнее.

Объём (кубатура) котельной должна быть не меньше 15 кубометров, а потолок – не ниже 2,5 метра.

окно, чтобы обеспечить днём естественное освещение;

Для монтажа котла категорически не подходит помещение без окон. Оконный проём необходим для естественного освещения топочной. Но самое важное – если случится взрыв газа, то сила взрыва будет направлена через окно наружу, а другие помещения не пострадают.

Размеры окна для отдельной топочной, согласно требованию Инструкции так, чтобы площадь остекления была не меньше 0,03 м² на каждый кубометр объёма комнаты. В соответствии с СП предписывают соблюдать следующие размеры остекления:

при толщине 3 мм – площадь каждого отдельного стекла должна быть не меньше 0,8 м²;
при толщине 4 мм – не меньше 1,0 м²;
при толщине 5 мм – не меньше 1,5 м².

Два документа дают противоречивые указания. Значит, чтобы гарантированно ничего не нарушить, выбирайте размеры окна так, чтобы удовлетворить обоим нормативам. То есть, если объём вашей котельной составляет 30 кубометров, площадь стекла должна быть не меньше 0,9 м², а если 15 м3, тогда 0,8 м2 при 3 мм стекле.

Соответственно котельную обязательно проектировать у внешней стены дома.

Отдельный выход в нежилое помещение или наружу. Впрочем, правила допускают и наличие двух входов в котельную. Сама дверь должна быть противопожарной и соответствовать 3-му классу пожарной безопасности.
Вентканал для эффективного воздухообмена.
Аварийный трап для слива воды из отопительной системы.
Сигнализатор загазованности на случай утечки последнего и клапан, который автоматически перекрывает подачу газа при наступлении аварийной ситуации.

Стены между топочной и остальными помещениями дома должны быть возведены из материалов, которые могут 45 минут выдерживать распространение огня без деформации. Для этих целей подойдут любые каменные материалы (вспененный бетон, кирпич, керамические блоки, обычный гипсокартон).

Особенности установки отопительного котла

Многие изготовители отопительного оборудования описывают правила монтажа своих агрегатов в прилагаемой инструкции. Если вам не повезло, и производитель не указал требования безопасности при монтаже, ничего страшного – нужно просто следовать родному Своду Правил 42-101-2003, который плохого не посоветует. Вот основные требования, которые озвучены в этом документе.

1. Стены вашей топочной или кухни желательно возводить из несгораемого материала – кирпича, бетона, газобетона, керамических блоков. На такой стене котёл можно подвесить без всяких предосторожностей, следя лишь за тем, чтобы оставить зазор не меньше 2 см между стеной и корпусом котла.

2. Если стена кухню или топочной, на которой будет висеть котел выполнены из материала, который в той или иной степени поддаётся горению – гипсокартона, каркасных конструкций, древесины и т. д. – то место установки котла нужно заранее подготовить. Для этого эта стена должна быть отделана несгораемым отделочным материалом – асбестом не тоньше 3 мм, поверх которого крепится листовая сталь, огнеупорной плиткой, штукатуркой, цементной стяжкой и т.д. Это покрытие должно выступать за границы корпуса котла не меньше, чем на 10 см, а сверху – не меньше, чем на 70 см. Можно обойтись и без защиты стен, но тогда котёл придётся вынести не меньше чем на 25 см от поверхностей.

3. При размещении отопительного котла в одном помещении с другим газовым агрегатом (плитой, газовой колонкой и др.) нужно оставить между ними зазор не меньше 10 см. Это расстояние измеряется по горизонтали между крайними точками выступающих частей обоих агрегатов.

4. Если отопительный котёл устанавливается на деревянном полу, поверх древесины нужно уложить несгораемое покрытие с пределом огнестойкости не ниже 0,75 часа. Это означает, что огнеупорный слой не разрушится в течение 45 минут под действием открытого огня. Для этих целей подойдут не только вышеуказанные несгораемые отделочные материалы, но и гипсокартон. Покрытие должно не меньше, чем на 10 см выступать за пределы корпуса котла с каждой стороны.

5. Если между котлом и стеной или котлом и плитой (колонкой и др.) есть проход, то его ширина должна быть не меньше одного метра, считая от крайней точки самой выступающей детали.

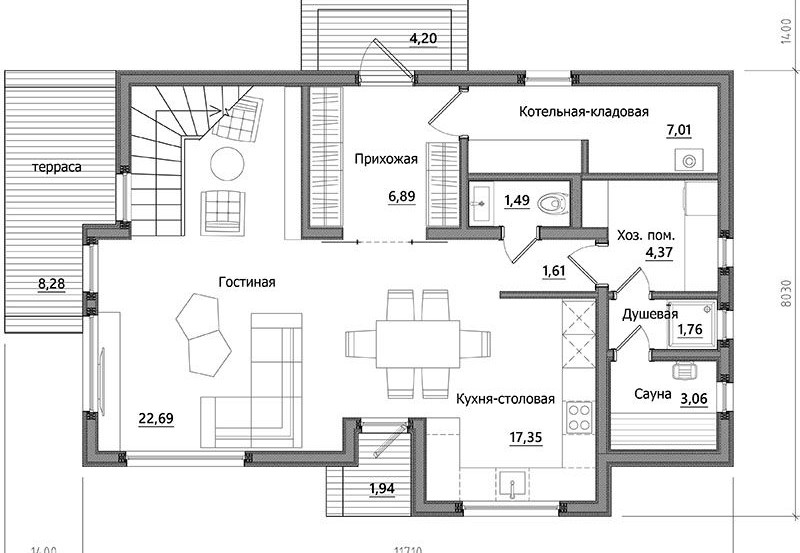

Что в наших проектах

В нашей проектной документации заложены все описанные требования к котельным, даже если вы видите, что планировка на сайте показывает топочную не в правильном месте. Как это проверить? Загрузите файл «линейные размеры помещений PDF» (справа от планировки) – он содержит те планировки, которые вы увидите в своей проектной документации, адаптированные к нормам Российской Федерации.

Заключение

Итак, ваша топочная может располагаться в любой части дома – хоть в подвале, хоть на чердаке, ограничений для таких котлов не предусмотрено (но выполнить все требования для подвала и тем более чердака будет сложно ).

1) Её кубатура должна быть не меньше 15 кубометров при высоте потолка не ниже 2,5 метра.

2) В комнате обязательно должны быть окно и выход в нежилое помещение, причём площадь стекла в окне будет не меньше 0,8 м².

3) Кроме того, в котельной потребуется вентиляция;

4) А стены нужно возвести из каменных материалов или обеспечить вокруг котла отделку из несгораемых материалов.

Как видите, в перечисленных требованиях нет ничего запредельно сложного. Если ваша котельная будет им соответствовать, подключение котла к газовой магистрали должно пройти гладко.

Но есть один маленький нюанс – это территориальные строительные нормы. Кроме тех документов, которые мы указали в начале статьи, газовщики оперируют и своими региональными документами, в которых могут быть дополнительные требования (например, запрещающие размещать котел на кухне при любых обстоятельствах). Поэтому перед строительством дома согласуйте проект котельной с газовой службой. На всякий пожарный ;-).

Надеемся теперь Вы легче найдете общий язык с газовой службой!

ПРИСОЕДИНЯЙТЕСЬ К НАМ В СОЦИАЛЬНЫХ СЕТЯХ
И УЗНАВАЙТЕ НОВОСТИ ПЕРВЫМИ

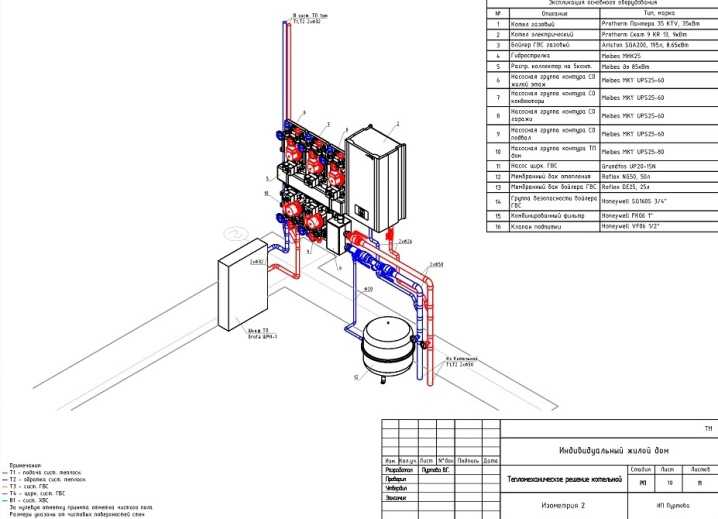

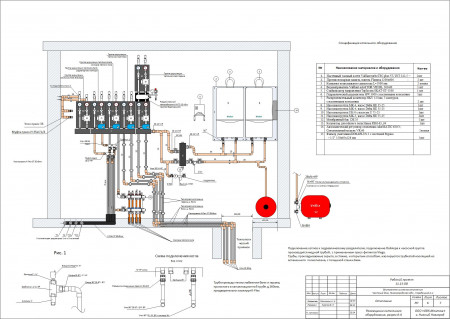

Проектирование и строительство котельной в частном доме

Затевая строительство частного дома мы тщательно продумываем детали планировки и расположения комнат в доме, их будущий дизайн, расстановку мебели, ориентирование по сторонам света: кухня, гостиная, спальня, санузел, ванная, кабинет, детская. Что ещё? Возможно что-то упустили? Котельная! Без нее в частном доме никак не обойтись! Размещение нагревательного оборудования в доме весьма важный вопрос, который нужно продумать уже на этапе составления проекта дома. В противном случае это может привести к неприятным сюрпризам при газификации объекта или того хуже к пожару.
Для начала необходимо определиться с типом и мощностью отопительного котла. От этого будут зависеть требования, применяемые к помещению, где он будет располагаться и при необходимости составить проект котельной. По типу потребляемого энергоносителя котлы делятся на:

Газовые;
Твердотопливные;
Электрические;
Дизельные;

По тепловой мощности котлы делятся на:

до 30 кВт — наиболее распространены в частных домах;
от 30 до 60 кВт — устанавливаются в больших домах и особняках, а так же в случае установки двух котлов. Один для системы отопления, второй для системы горячего водоснабжения;
от 60 до 350 кВт — используются в многоквартирных жилых домах, а так же в некоторых промышленных и общественных зданиях.

Газовые котлы

Наиболее популярный тип отопительного оборудования. В основном благодаря относительно низкой стоимости энергоносителя (природный газ), а так же удобством обслуживания и большим выбором различных моделей на рынке газового отопительного оборудования, что дает возможность выбрать подходящую модель не только отталкиваясь от бюджета, но и от мощности, удовлетворяющей потребность энергосистем дома.

Вместе с тем, повышенная взрывоопасность используемого котлом данного типа топлива обязывает надзорные органы предъявлять весьма жесткие требования как к самому агрегату, так и к помещениям в котором он размещается.
При установке отопительного и водонагревательного оборудования мощностью до 60кВт проектирование и строительство котельной в доме необязательно. Существующие нормы позволяют разместить газовый котел на кухне, при выполнении определенных условий, а именно:

ввод газопровода необходимо осуществить непосредственно в кухню;
высота помещения не менее 2,5 м;
объем помещения не менее 15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;
в кухне должна быть предусмотрена вентиляция из расчета: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
кухня должна иметь окно с форточкой, площадью не менее 0,03 м2 на 1 м3 помещения. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.
минимальная огнестойкость стен — 0,75ч;

Помимо этого, газовые котлы для дома нужно размещать на стенах из трудногорючих или негорючих материалов, а в случае напольного размещения отопительного оборудования — использования негорючей подложки (обычно это листовой металл), выступающей за контуры котла на

100 мм.

Если же Вас не устраивает эстетическая сторона вопроса размещения отопительного газового котла на кухне, а площадь дома позволяет выделить отдельное помещение под котельную, то требования к нему останутся аналогичными вышеизложенным. В последующем помещение топочной можно использовать для размещения в нем постирочной, установив стиральную машинку, сушку и при необходимости гладильную доску, что позволит сэкономить полезную площадь дома, а так же изолировать шум от работы отопительных агрегатов.

Отопительное оборудование суммарной мощностью от 60 до 150 кВт, необходимо придется разместить в отдельном помещении. Газовая котельная

может размещаться на любом этаже здания и отвечать следующим требованиям:

высота не менее 2,5 м;
объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;
помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
естественное освещение — из расчета остекления 0,03 м2 на 1 м3 объема помещения;
в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

Размещение газовых котлов в ванных комнатах и санузлах ЗАПРЕЩЕНО!

Твердотопливные котлы

Ввиду того, что данные котлы не относятся к категории взрывоопасного оборудования, рекомендации к их размещению несколько проще:

Для топочной необходимо предусмотреть отдельный вход с улицы для исключения перемещения топлива через жилое помещение;
Расстояние до стен должно быть не менее 10 см;
Легковоспламеняемые стены нужно обшить листовой сталью толщиной около 3 мм с подложкой из асбеста;
На полу перед топкой необходимо уложить стальной лист шириной 60 см;
Пол в котельной лучше всего делать бетонным или облицовывать негорючим материалом.

Большое значение имеет грамотно спроектированная вентиляция топочной, обогреваемом углем или дровами:

Размер окна — 0,08 м2 на 1 кВт мощности котла;
Сечение отверстия дымохода котла не должно быть больше сечения дымохода;
Под дымоходом необходимо обязательно предусмотреть устройство прочистки, расположив её на 20-35 см ниже ввода дымохода от котла в шахту;
Шахта дымохода должна иметь одинаковую площадь сечения по всей длине;
Для улучшения газонепроницаемости внутреннюю поверхность дымохода лучше оштукатурить. Если же его диаметр мал, можно вставить в шахту асбестоцементную трубу;
При использовании дров или угля площадь котельной в частном доме – не менее 8 м2.

Электрические котлы.

Данный тип котлов является самым безопасным. Установку можно производить практически в любых помещениях, а оборудование отдельного помещения может потребоваться только из эстетических соображений. К минусам данного оборудования несомненно относится дороговизна потребляемой котлом электроэнергии, а так же вопрос автономной работы. Ваш дом становится полностью зависим от электричества, при отключении которого Вы лишитесь не только света, но так же горячей воды и отопления.

Дизельные котлы.

Установка дизельного котла не требует получения разрешительной документации и согласований с надзорными службами. Основной вопрос, который необходимо решить при проектировании помещения топочной, где будет установлен дизельный котел — удобство заправки, обеспечивающей беспрепятственный подъезд к бакам с топливом. Дизельные котлы лучше размещать в пристроенном к дому помещении или в изолированной комнате, пресекающей распространение шума.

Если же вы решили оборудовать отдельное помещение в доме под котельную или топочную не поленитесь запроектировать в нем наличие отвода канализации, на случай необходимости удаления воды из системы отопления, а так же небольшой раковины для мытья рук.

Вышеописанные нормы и рекомендации по обустройству помещений, в которых устанавливаются отопительные агрегаты, не являются руководством к действию, но позволяют снять ряд вопросов надзорных органов, определяющих требования к котельной в частном доме . Точные требования вы всегда можете уточнить в справочной надзорной службе вашего района. Не стоит так же забывать о рекомендациях производителей отопительного оборудования. Инженеры ООО «СК»Новация» при необходимости помогут Вам разобраться во всех тонкостях существующих нормативов и требований, выполнив адаптацию проекта, позволяющую свести к минимуму процесс ввода дома в эксплуатацию.

Газовый котел на кухню частного дома: идеи дизайна

Котел на кухню: газовая установка, напольный для частного дома, как спрятать в кухонный гарнитур, дизайн для квартиры

Применение различных видов и источников тепла в доме и на кухне в частности требует от хозяина соблюдения различных норм, как строительного законодательства, так и правил техники безопасности. Газовое оборудование считается одним из самых надежных, а использование природного газа – наиболее экономичным способом нагрева воды или отопления помещений. А вот каким может быть дизайн кухни со столешницей-подоконником и как происходит монтаж на месте, здесь очень подробно указано.

Содержание

Как установить газовый котел на кухне

Чтобы установить газовый котел на кухне, необходимо соблюдать ряд правил и положений. Кроме того, использование газового оборудования несет в себе массу преимуществ для владельца, которые выражаются в:

низкая стоимость обслуживания . В целом стоимость газового оборудования с учетом других экономических факторов окупится быстрее, чем другие виды отопительного оборудования;
газовое топливо сам по себе является наиболее экономичным и экологически чистым видом для отопления помещений и нагрева воды;
с помощью котла можно отапливать большую площадь дома или квартиры, при этом КПД тоже высокий;
кроме того, стоимость оборудования даже в сочетании с услугами связи не так высока.

Опасность и минус от использования газового оборудования состоит только в безопасности подключения и эксплуатации, так как газ является горючей смесью, которая в случае утечки имеет свойство скапливаться в помещении, в результате из которых вполне возможны пожар и взрыв.

А вот какой может быть дизайн кухни в хрущевке с газовой колонкой, очень подробно указано в статье по ссылке.

Перед установкой газового котла потребителю необходимо определиться с его типом и основными задачами, так как во многом схема установки будет зависеть от типа такого оборудования. Также монтаж оборудования в частном доме при его строительстве и подключение котла в многоквартирном доме, оборудованном центральным водопроводом, вытяжкой и дымоходом, также отличаются трудоемкостью и материальными затратами.

Основными типами котлов на внутреннем рынке являются:

устройства, оборудованные бойлером для нагрева поступающей воды . Такие агрегаты позволяют эффективно нагревать воду до необходимой температуры и поддерживать ее в таком состоянии длительное время, что приводит к экономии на нагреве и экономному расходу жидкости;
В зависимости от способа установки котлы различаются навесными, напольными или стеновыми панелями . В зависимости от задач и размеров, а также отапливаемой площади такие котлы могут устанавливаться напольными (к ним относятся крупногабаритные изделия, предназначенные для отопления и подогрева воды в больших частных домах) и настенными, которые чаще всего устанавливаются в обычные многоквартирные дома; такой котел можно установить в навесном шкафу
с электрическим или обычным открытым зажиганием . Эта небольшая разница влияет и на конечную стоимость изделия, так как, соответственно, электророзжиг не предполагает открытого пламени и удобен в эксплуатации;
одноконтурные или двухконтурные. Эти типы котлов отличаются принципами работы и нагрева воды. Так, одноконтурный котел греет воду для системы отопления и приготовления пищи, причем котел не включается в общий контур и не зависит от работы самого котла. В двухконтурной конструкции оба элемента выполнены в едином корпусе и работают, планомерно осуществляя и обогрев, и поддержание температуры. Лучше всего, конечно, выбирать двухконтурные котлы, но можно обойтись и обычными

Для безопасной установки газового оборудования потребитель должен строго соблюдать правила техники безопасности, установленные градостроительными нормами. В этих правилах описываются нормы, при которых должен быть установлен котел, мощность прибора в соответствии с размерами и объемом помещения, условия вентиляции и устройство вытяжки, а также расстояние до тех или иных объектов при ее установке. В любом случае перед проведением всех работ важно все правильно организовать и самостоятельно спроектировать кухню.

Также при выборе котла исходя из собственных нужд необходимо ориентироваться на расход воды в единицу времени и норму потребления электроэнергии. В случае электричества чрезмерный КПД может привести к неудовлетворительной работе котла.

А вот какие есть идеи для дизайна кухни и как самостоятельно организовать идеальную обстановку, подробно здесь.

Важнейшим условием установки является условие, при котором кухонное помещение не должно быть жилым помещением, а принадлежать жилому помещению; законодатель также устанавливает максимальную и рекомендуемую мощность котлов в зависимости от объема помещения. Так помещение объемом 7,5 куб.м оборудуется котлом мощностью 30 кВт, при увеличении объема с 7,5 до 15 метров мощность увеличивается до 80 кВт и соответственно до 200 кВт установки могут использоваться при превышении объема 15 куб.

Также важными параметрами являются нормы безопасности, согласно которым при установке газового котла в помещении необходимо:

наличие вентиляционно-вытяжной системы на кухне обязательно . Это необходимо в случае утечки, так как газ имеет свойство скапливаться в помещении до опасной концентрации, что может привести к взрыву; Вытяжка с газовым котлом обязательна по инструкции
наличие открываемой окна общей площадью не менее 0,25 кв. Это требование также необходимо для осуществления вентиляции в случае опасного скопления газа;
расстояние до входной двери от самого котла не менее 1 метра и высота потолка от 2 метров.

При соблюдении всех требований в помещении установка вполне возможна, так как после переделки котел должны будут ввести в эксплуатацию сотрудники управляющей компании газоснабжения. Для того чтобы безопасно установить такое оборудование, необходимо обратиться к специалисту, обладающему специальными навыками и инструментами, оставить заявку в газоснабжающей организации и уведомить ее о проведении работ.

Также, если у вас есть старое оборудование, его необходимо предварительно демонтировать, но перед этим отключить помещение от газоснабжения. Только после демонтажа можно приступать к установке нового котла.

А вот какая вытяжка для кухни с воздуховодом лучше, вы можете посмотреть здесь.

для этого в зависимости от типа устройства необходимо поочередно подключить котел и бойлер к системе отопления и нагрева воды. Подключение производится в зависимости от типа котла – одноконтурный или двухконтурный. После подключения к системе водо- и теплоснабжения необходимо вызвать комиссию из подразделений газовой службы, которая должна составить акт о соблюдении всех норм и правил безопасности, после получения акта подключение к центральному газоснабжению система сделана.

Как спрятать газовый котел в помещении

Чтобы эстетично скрыть котел на кухне, используются два основных метода:

покупка и последующая установка оборудования, идущего в комплекте с декоративным элементом в виде панель . Такое решение поможет сэкономить и не заниматься подбором оборудования для скрытия котла. При этом многие производители не просто оснащают этот котел обычной панелью, а изготавливают такие элементы по индивидуальным заказам с разным рисунком и из разных пород дерева; газовый котел можно спрятать в навесной шкаф
при обустройстве кухни также возможна установка газового котла в деревянном ящике, который полностью закроет корпус котла с посторонних взглядов. Такой ящик можно приобрести сразу после покупки котла или заказать при монтаже и оформлении кухни. Стоимость короба дороже фасадной панели, как обычно, так как она изготовлена из материалов для отделки фасадов кухни. Такой короб можно сделать в общем виде кухонной мебели.

Вас также может заинтересовать информация о том, каким может быть сочетание цветов в интерьере кухни и правила поведения на кухне.

В целом установка газовых котлов потребует от владельца специальных навыков, инструментов и знаний техники безопасности, поэтому лучшим вариантом при установке такого оборудования будет обращение к специалистам.
