Теплоизоляционные плиты для теплого пола ЭКОПОЛ 20

Пенополистирол профильный Экопол 20 двойной плотности верхнее покрытие которого из жесткого полистирола имеет замки, которые надежно фиксируют трубу без использования якорных скоб. Технология двойной плотности повышает звукоизоляционные свойства без ухудшения теплоизоляционных и прочностных характеристик.

Теплоизоляционные плиты для теплого пола ЭКОПОЛ 20 это современная универсальная системная плита для укладки водяного отопления в полу c тепло и звукоизоляционным нижним слоем из пенополистирола и прочным пленочным покрытием для создания теплоизолирующего слоя при монтаже системы водяной теплый пол.

Маты Экопол 20

Специально разработанные маты для теплого водяного пола с бобышками из пенополистирола, служат для организации сплошного слоя теплоизоляционных влагостойких оснований системы теплый пол водяной.

Теплоизоляционные плиты для теплого пола с фиксаторами двойной плотности ЭКОПОЛ 20​ представляют собой компактные изделия из плотного пенопласта, отштампованные заводским способом и покрытые пленкой.

Маты с фиксаторами для теплого пола (плиты, подложка) являются основой систем водяных теплых полов, от них зависит качество стяжки, тепловая мощность пола и даже звукоизоляция перекрытий.

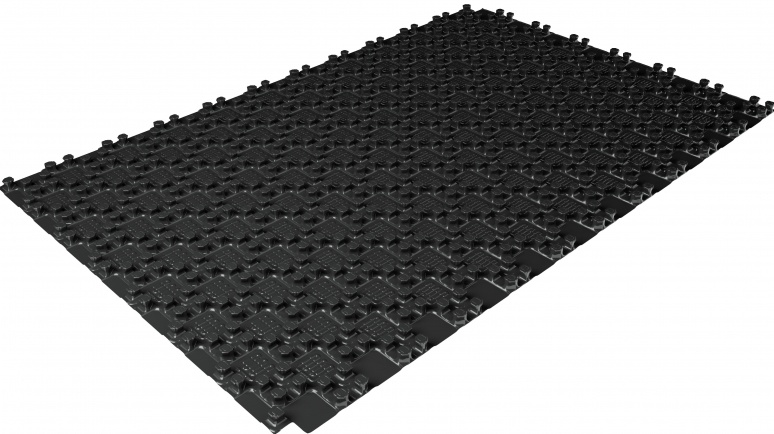

Маты для теплого пола экопол 20

Характеристики Экопол 20:

Диаметр трубы  14-17 мм
Звукоизоляция  27 dB
Толщина теплоизоляционной подложки: 20 мм.
Высота бобышек  18 мм
Общая толщина: 38 мм.
Плотность (толщина изоляции): 30 кг/м3 (10мм) + 15 кг/м3 (10мм)
Термическое сопротивление: 0,65 м2К/Вт
Шаг укладки трубы: кратно 5 см
Прочность на сжатие  150 kPa
Мак. нагрузка трафика  25 kPa
Полезная площадь плиты  1,0 м2
Площадь плиты полезная, м2 0,88
Материал теплоизолирующего слоя EPS
Материал пленки  PS
Возможность фиксации трубки при укладке
Размер плиты: (Д х Ш х В), 1100 х 800 х 38 мм

Размер упаковки: (Д х Ш х В), 1215 х 865 х 333 мм
Плиты упакованы по 10 листов = 8,8м2
Вес упаковки, 12 кг.

Логистика: Маты для теплого водяного пола Экопол 20 поставляются упакованными в картонные коробки размером 1215 — 865 — 310 мм

Маты для теплого пола с бобышками цена в нашем магазине в ниже чем на рынке, так же теплоизоляционные плиты системы теплый пол купить вы можете Москве в компании Teplodoma-msk



Плита для теплого пола Uni-Fitt 20х1100х800 мм (S 10 шт=8.8 м² ) с фиксаторами цена 689 руб.

Цена указана за 1 шт. Продается упаковками по 10 шт.

Плита для водяного теплого пола UNI-FITT (S 10 шт = 8,8 м²)

Плита предназначена для укладки водяного отопления в полу. Крайний ряд бобышек на плите имеет уменьшенный размер и измененную форму, что позволяет фиксировать бобышки одна в другую (внахлёст) для создания единого полотна.

Вся информация о товаре (описание, фото, технические характеристики, комплект поставки, габариты, внешний вид, цвет, страна производства, сертификати, паспорта) — носят ознакомительный справочный характер и основываются на последних доступных сведениях от производителя. Производитель оставляет за собой право изменить параметры без предварительного уведомления продавца. Предложение не является публичной офертой.

• Площадь укладки, м²

• Площадь плиты, м²

• Количество в упаковке

• Производитель

  Uni-fitt

• Страна происхождения

  Россия

• Теплоизоляция

• Размер плиты

  800 мм х 1100 мм

• Общая высота плиты

• Толщина

• 1100 мм

• Ширина

  800 мм

• Площадь упаковки (10 шт), м².

• Прочность на сжатие

  200 кПа

• Теплопроводность

  0,037 Вт/ мК

• Шаг укладки, мм

• Диаметр фиксируемых труб, мм

  14-17 мм

• Высота бобышек, мм

• Звукоизоляция, dB

• Соединение плит между собой

  внахлест

• Материал

  пенополистирол с защитным слоем

Исследование теплообменных пластин

Что такое теплообменные пластины и для чего они нужны?

легкий алюминий

толстый алюминий

половинное покрытие алюминием

Теплопередающие пластины используются в так называемых «системах сшивания», где пол нагревается путем размещения нагревательных трубок под полом.

Алюминиевый материал наматывается на нагревательную трубу, затем расправляется и прикрепляется к нижней стороне пола с подогревом.

Теплообменные пластины выполняют три важные функции.

1. Помогают отводить тепло от труб и распределять его по межбалочному пространству и по полу. (Теплообмен)
2. Они поддерживают пластиковую трубку теплообменника.
3. Значительно снижают потери тепла в направлении вниз (обратные потери).

Существуют разные мнения о том, сколько алюминия следует использовать, какой толщины он должен быть и нужен ли вообще алюминий.

Здесь мы предложим вам наши исследования и опыт, чтобы вы могли лучше понять наши рекомендации или составить собственное мнение.

RADIANTEC ТЩАТЕЛЬНО ИЗУЧИЛ СВОЙСТВА АЛЮМИНИЕВЫХ ПЛИТ, ЧТОБЫ ПОМОЧЬ ВАМ ПРИНЯТЬ НАИЛУЧШИЕ РЕШЕНИЯ.

Исследовательский центр Radiantec

Тщательные измерения температуры

Производительность измерения и записи

Без алюминия

Полное покрытие

Половинное покрытие

Сверхмощный алюминий

ТЕПЛОПЕРЕДАЧА – Целью вашей системы лучистого отопления будет выработка тепла в виде теплой воды (мы надеемся, эффективным образом) и передача этого тепла на ваш пол. Какой-то процесс должен отводить это тепло от труб и направлять его на нижнюю часть пола, чтобы пол мог нагревать область над ним. Алюминий — это материал, который исключительно хорошо передает тепло , но он дорог, и его использование должно быть тщательно сбалансировано по сравнению с другими методами получения того же результата, а его применение должно быть оптимизировано для обеспечения производительности и экономической эффективности.

ОТСУТСТВИЕ АЛЮМИНИЯ по сравнению с ПОЛНЫМ ПОКРЫТИЕМ АЛЮМИНИЯ – Контролируемые эксперименты показали, что

, покрывающий трубку алюминиевыми пластинами средней/тонкой толщины, заставляет систему выделять примерно на 60% больше тепла при работе при той же температуре.

Если вы вообще не используете алюминий, вы должны либо поднять температуру жидкости в трубках до очень высокого уровня, либо использовать больше трубок, либо и то, и другое. Нежелательно эксплуатировать пластиковые трубки теплообменника при высоких температурах по соображениям безопасности, эффективности и срока службы.

ПОДДЕРЖКА – Алюминиевые пластины хорошо поддерживают пластиковую трубку. Плохо поддерживаемая пластиковая трубка имеет тенденцию провисать со временем, особенно при эксплуатации при высоких температурах. Трубка на фото, установленная без алюминиевых пластин, стала провисать в течение нескольких часов, даже при умеренных температурах и при поддержке фитингом каждый раз. 5 футов.

Эта трубка, установленная без алюминиевых пластин, стала провисать в течение нескольких часов

НАПРАВЛЕНИЕ ТЕПЛОВОГО ПОТОКА – Тепло, идущее в неправильном направлении, называется «ПОТЕРЯ».

Если обратные потери не контролируются должным образом, все наши другие усилия по разработке эффективной системы лучистого отопления будут напрасными. Худшая проблема, которую мы наблюдали с системами, в которых не использовались алюминиевые пластины, заключалась в том, что почти все тепло уходило вниз, а не вверх. Это распространенное заблуждение, что «тепло всегда поднимается». Это не всегда так . Это правда, что теплый воздух или теплая вода почти всегда поднимаются по отношению к более холодной жидкости из-за разницы в весе и плотности. Но лучистое тепло распространяется во всех направлениях

. Те, кто скажет, что алюминиевые пластины не нужны, потому что тепло все равно пойдет вверх, ошибаются. Это правда, что эти обратные потери можно уменьшить с помощью изоляции и отражающих барьеров, но это будет стоить денег и не будет полностью удовлетворительным.

Алюминиевые теплообменные пластины обладают уникальным и обычно недооцененным свойством. Алюминий обладает так называемым «низким коэффициентом излучения». Коэффициент излучения алюминия составляет 0,05 против 0,9.5 для обычных материалов. Это означает, что когда алюминий нагрет, он излучает лучистую энергию гораздо медленнее, чем большинство других материалов (всего на 5 %).

Эти два изображения показывают, как алюминиевые пластины могут значительно повлиять на производительность системы типа «скрепка».

Изображение слева представляет собой обычную фотографию нижней стороны пола с трубами лучистого обогрева, полностью покрытыми алюминиевыми нагревательными пластинами.

Изображение справа представляет собой инфракрасную термограмму той же ситуации. Желтый и красный цвета указывают на более высокое выделение тепловой энергии, а синий указывает на более низкое выделение тепловой энергии. В этом случае все материалы имеют примерно одинаковую температуру (110°F).

Алюминиевые пластины, температура которых составляет около 110°F, излучают тепло вниз (обратные потери), как если бы они имели температуру всего 60°F. Это свойство оказывает очень положительное и, как правило, недооцененное влияние на общую производительность системы «сшивания».

ФОРМА И ТОЛЩИНА АЛЮМИНИЕВОЙ ПЛАСТИНЫ – Алюминиевые пластины теплопередачи доступны в любом количестве конфигураций, и необходимо принять решение о том, какая из них является идеальной. Алюминий дорог, и стоимость установки также важна. На этих фотографиях показаны некоторые варианты.

толстый алюминий

более легкий предварительно штампованный

плоский

более толстый алюминиевый ложе передает тепло быстрее, чем более легкий. Выдавленная канавка трубки плотно прилегает к пластиковой трубке для лучшего контакта. В целом, более толстая алюминиевая пластина большого сечения на 6% эффективнее передает тепло, чем предварительно штампованная алюминиевая пластина меньшего размера. Тем не менее, толстолистовой материал в четыре раза дороже, чем более легкий материал . Кроме того, он должен быть предварительно просверлен и привинчен к черновому полу, а общая стоимость намного выше, чем у более легкого материала. Меньший размер означает, что свойство низкой излучательной способности алюминия будет меньше.

Предварительно штампованный материал меньшей толщины достаточно экономичен, чтобы его можно было использовать более тщательно. Он достаточно толстый, чтобы обеспечить хорошую теплопередачу, и достаточно тонкий, чтобы его можно было прикрепить скобами вместо сверления и завинчивания. Толщина немного больше, чем у оклада премиум-класса, но это чистый алюминий, который подвергается процессу термообработки, который делает его более податливым (так называемый мертвый мягкий), чтобы с ним было легче работать.

Плоский материал для специального применения. Материал достаточно податлив, чтобы его можно было сгибать в нестандартные формы.

Прочная алюминиевая фольга, которую можно приобрести в супермаркете, представляет собой другую крайность. Однако на самом деле он недостаточно толстый, чтобы хорошо передавать тепло, и это немногим лучше, чем ничего.

РЕЗУЛЬТАТЫ – Наши данные показывают, что варианты вообще без алюминиевых пластин, сверхпрочные алюминиевые пластины и алюминиевая фольга, как правило, могут быть исключены . Настоящим решением будет выбор между сплошным покрытием трубки алюминиевым штоком средней/легкой толщины или прерывистым покрытием половины трубки. Мы пришли к следующим рекомендациям:

Если потери тепла вниз (обратные потери) полностью тратятся на подполье или подвал, полностью закройте трубы и хорошо изолируйте. Если потери тепла вниз полезны для другого помещения, то следует рассмотреть возможность уменьшения содержания алюминия вдвое.

Если напольное покрытие толстое или покрыто ковром, трубка должна быть полностью закрыта.

Если желательны низкие рабочие температуры, например, для систем солнечного отопления или для очень высокой эффективности, или по другим причинам, полностью закройте трубку.



Не стесняйтесь обращаться к своему техническому специалисту Radiantec, если у вас есть какие-либо вопросы или специальные области применения.

Пластины теплопередачи ThermoFin Radiant — Radiant Design & Supply, Inc.

Перейдите по выделенным ниже ссылкам, чтобы узнать больше о пластинах теплопередачи ThermoFin из экструдированного алюминия. ThemoFin C и ThinFin C укладываются под черный пол. ThermoFin U укладывается поверх чернового пола, а также на стены и потолки.
Цены пластин ThermoFin и ThinFin основаны на цене алюминия, которая может быть изменена. Свяжитесь с нами, чтобы узнать цены. Пластины имеют длину 8 футов и 4 фута и продаются коробками (20 штук в коробке). Минимальный заказ на 4’ – одна коробка, минимум на 8’ – пять коробок. Цены на плиты не включают доставку.
Используйте эту формулу, чтобы определить, сколько пластин заказывать:
квадратных футов, преобразованных в погонные футы пластин — если установлены 8 дюймов по центру, умножьте на 1,5. Если 6 дюймов по центру, умножьте на 2. Если есть шкафы, прилавки , шкафы, холодильник и т. д., под которые не обязательно устанавливать тепловые панели, в общем случае от площади квадратных метров отнимаем 10%. Разделите количество пластин на 8 или 4 (длина пластины).

Оригинальный толстый профиль для теплопередачи шириной 4 дюйма и толщиной 0,0625 дюйма для установки под черновой пол

Экономичный С-образный профиль – отличные характеристики Ширина 3,5 дюйма и толщина 0,050 дюйма для установки под черновой пол

U-образный профиль для на черновом полу , на стенах и потолках шириной 4 дюйма и толщиной 0,050 дюйма

• Почему ThermoFin? Лучше по дизайну.

• Теплопередающие пластины ThermoFin C

• Теплопередающие пластины ThermoFin U

• подходит.

• Plateless in Radiantville and Shakeout Time Джона Сигенталера. Джон — известный инженер-гидротехник с опытом работы в отрасли.

Джон живет в северной части штата Нью-Йорк и рекомендует пластины-теплообменники для обогрева пола из-за их надежной работы при понижении температуры в холодном климате.

Сравнительные R-значения напольных покрытий PDF


Запросите БЕСПЛАТНЫЕ ОБРАЗЦЫ или КУПИТЕ THERMOFIN через нашу контактную страницу.

Фанерные отводы MDO

Пластины теплопередачи из экструдированного алюминия ThinFin C, установленные между балками

Пример установки ThermoFin U и обратных отводов

Установите возвратные отводы PEX с помощью ThermoFin U

Дом в Монтане с системой ThermoFin U, установленной для лучистого отопления

СРАВНИТЕЛЬНЫЕ ЗНАЧЕНИЯ R ДЛЯ НАПОЛЬНЫХ ПОКРЫТИЙ — PDF-файл

Добавьте изоляцию к излучающей установке ThermoFin, не касаясь изоляции пластин. Ватин следует укладывать с зазором между утеплителем и плитами и черновым полом. Белые перегородки на рисунках ниже обозначают изоляцию.

Теплообменные пластины ThermoFin

Теплообменные пластины ThermoFin U из экструдированного алюминия на основании

Теплообменные пластины ThermoFin C

Теплообменные пластины ThermoFin C из экструдированного алюминия между балками перекрытия

Теплообменные пластины ThermoFin

Теплообменные пластины ThermoFin U пластины теплопередачи в потолочной установке

Используйте более короткие гвозди для паркета, чтобы не проколоть систему лучистого обогрева пола при укладке деревянного пола. На приведенном ниже рисунке представлена ​​ориентировочная длина ногтей.

Монтажники деревянных полов должны использовать гвозди, которые не проникают в нижнюю часть основания пола. Используйте ThermoFin, лучшую пластину теплопередачи для ваших установок.
