Расчет площади воздуховодов и фасонных изделий
Прямой участок воздуховода
Площадь воздуховода круглого сечения
Площадь воздуховода прямоугольного сечения

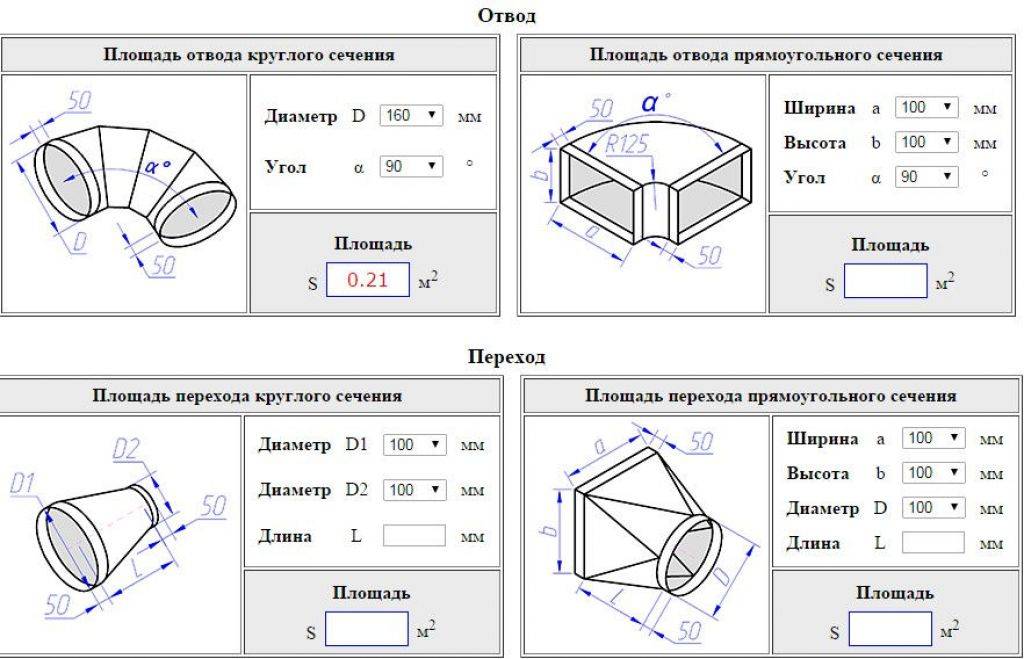

Отвод
Площадь отвода круглого сечения
Площадь отвода прямоугольного сечения
Переход
Площадь перехода круглого сечения
Площадь перехода прямоугольного сечения
Площадь перехода с прямоугольного сечения на прямоугольное
Ширина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Ширина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Длина L, мм
S, м2
Тройник
Площадь тройника круглого сечения
Площадь тройника круглого сечения
Площадь тройника прямоугольного сечения
Площадь тройника прямоугольного сечения
Ширина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Длина L, мм
Ширина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Длина l, мм
S, м2
Заглушка
Площадь заглушки круглого сечения
Площадь заглушки прямоугольного сечения
Утка прямоугольного сечения
Площадь утки со смещением в 1-ой плоскости
Площадь утки со смещением в 2-х плоскостях
Зонты
Площадь зонта островного типа
Длина A, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Ширина B, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Длина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Ширина b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота h, мм
S, м2
Площадь зонта пристенного типа
Длина a, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Ширина b, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
Высота h, мм
Полка c, мм 5010015020025030035040045050055060065070075080085090095010001100120013001400150016001700180019002000
S, м2
Зонты и дефлекторы
Площадь круглого зонта
Площадь дефлектора
Площадь квадратного зонта
Площадь прямоугольного зонта

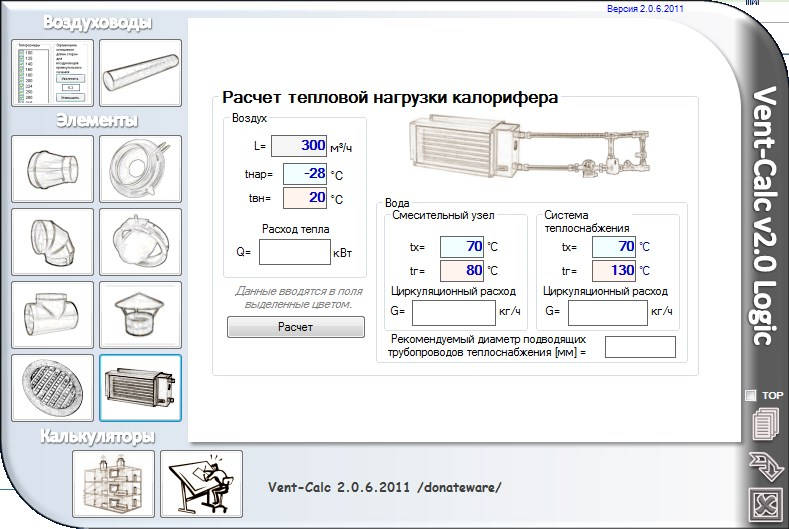

Расчёт площади воздуховодов — онлайн калькулятор
Расчет воздуховодов
Расчитать что?
СечениеПлощадь Неверный ввод
Форма воздуховода:
ПрямоугольнаяКруглая Неверный ввод
Воздухообмен, м3/ч:
Неверный ввод
Скорость потока воздуха, м/с:
Неверный ввод
Вид
Воздуховод круглого сечения Воздуховод прямоугольного сечения Заглушка круглого сечения Заглушка прямоугольного сечения Зонт островного типа Зонт пристенного типа Отвод круглого сечения Отвод прямоугольного сечения Переход круглого сечения Переход прямоугольного сечения Переход с прямоугольного сечения на круглое Тройник круглого сечения Тройник круглого сечения с врезкой прямоугольной Тройник прямоугольного сечения Тройник прямоугольного сечения с врезкой круглой Утка круглого сечения Утка прямоугольного сечения Неверный ввод
Диаметр D, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Ширина A, мм:
Неверный ввод
Высота B, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Диаметр D, мм:
Неверный ввод
Длина P, мм:
Неверный ввод
Ширина A, мм:
Неверный ввод
Высота H, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Длина A, мм:
Неверный ввод
Ширина B, мм:
Неверный ввод
Длина A1, мм:
Неверный ввод
Ширина B1, мм:
Неверный ввод
Высота H, мм:
Неверный ввод
Длина А, мм:
Неверный ввод
Ширина B, мм:
Неверный ввод
Высота H, мм:
Неверный ввод
Полка С, мм:
Неверный ввод
Диаметр D, мм:
Неверный ввод
Радиус R, мм:
Неверный ввод
Угол a, °:
Неверный ввод
Припуск p, мм:
Неверный ввод
Ширина A, мм:
Неверный ввод
Высота B, мм:
Неверный ввод
Угол a, °:
Неверный ввод
Радиус R, мм:
Неверный ввод
Припуск p, мм:
Неверный ввод
Диаметр D, мм:
Неверный ввод
Диаметр d1, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Припуск p, мм:
Неверный ввод
Ширина A, мм:
Неверный ввод
Ширина a1, мм:
Неверный ввод
Высота B, мм:
Неверный ввод
Высота b1, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Припуск p, мм:
Неверный ввод
Ширина A, мм:
Неверный ввод
Высота B, мм:
Неверный ввод
Диаметр D, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Припуск p, мм:
Неверный ввод
Диаметр D, мм:
Неверный ввод
Диаметр d2, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Длина l2, мм:
Неверный ввод
Диаметр D, мм:
Неверный ввод
Ширина a2, мм:
Неверный ввод
Высота b2, мм:
Неверный ввод
Длина l2, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Ширина A, мм:
Неверный ввод
Высота B, мм:
Неверный ввод
Ширина a2, мм:
Неверный ввод
Высота b2, мм:
Неверный ввод
Длина l2, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Ширина A, мм:
Неверный ввод
Высота B, мм:
Неверный ввод
Диаметр d2, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Длина l2, мм:
Неверный ввод
Диаметр D, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Смещение l2, мм:
Неверный ввод
Припуск p, мм:
Неверный ввод
Ширина A, мм:
Неверный ввод
Высота B, мм:
Неверный ввод
Длина L, мм:
Неверный ввод
Смещение L1, мм:
Неверный ввод
Припуск p, мм:
Неверный ввод
Кол-во, шт:
Неверный ввод
Расчёт:
Площадь, м²:
Неверный ввод
Минимальное сечение воздуховода, м²:
Неверный ввод
Сторона воздуховода (при А=B), мм:
Неверный ввод
Диаметр воздуховода:, мм:
Неверный ввод
Смотрите также:
- Гибочный калькулятор
- Расчёт балки на прогиб и прочность
- Расчёт деревянной балки
- Расчёт железобетонной балки
Добавить комментарий
Как легко определить размеры воздуховодов
Наш калькулятор воздуховодов, который некоторые называют воздуховодом, дает точные результаты для расчета диаметра воздуховода , если в него вставлена нужная информация .
Вот о чем эта страница — знание правильных данных для ввода в Калькулятор воздуховодов для расхода воздуха CFM, потерь на трение (которые представляют собой потери из-за трения) и скорости, с которой должен двигаться воздух.
Давайте рассмотрим этот процесс, потому что он довольно сложный, и есть несколько мест, где значительная ошибка в информации, введенной в калькулятор, приведет к тому, что размер воздуховода не будет соответствовать вашей системе HVAC.
Навигация по содержимому
- Калькулятор воздуховодов Pick HVAC
- Таблица размеров воздуховодов
- Калькулятор размеров воздуховодов – шаг за шагом
- Шаг 1: CFM – размер системы и размер воздуходувки
- Шаг 2: Максимальный коэффициент трения
- Шаг 3 : Максимальная скорость
- Краткий обзор коэффициентов размеров воздуховодов
- Наши рекомендации
Калькулятор воздуховодов Pick HVAC
Вот калькулятор для домовладельцев со значительным опытом работы с системами HVAC и для профессионалов в области HVAC, которые понимают, о чем просят эти коробки.
для. Как объяснено ниже, вы должны знать CFM, необходимый для всего вашего дома и для каждой комнаты, для обслуживания которой вы выбираете воздуховод.
Под калькулятором подробно объясняется каждый шаг процесса, поэтому вы можете быть уверены, что получили правильную информацию о размерах воздуховодов для дома, который правильно отапливается и кондиционируется
Планируете позвонить профессионалу? Информация, представленная здесь, сделает вас опытным домовладельцем, который сможет обсудить размеры воздуховода со специалистом по системам отопления, вентиляции и кондиционирования воздуха, и вы поймете, насколько точны его расчеты. Если вы решите получить профессиональное руководство и расчет стоимости воздуховодов, воспользуйтесь опцией «Бесплатные местные расценки» или позвоните по бесплатному номеру на этой странице, чтобы получить удобную консультацию и смету расходов, ни к чему не обязывающие.
Калькулятор размеров воздуховодов:
Калькулятор размеров воздуховодов
Таблица размеров воздуховодов
Сделайте свои собственные расчеты и сравните их с нашей таблицей – или используйте таблицу для быстрого и точного расчета размера воздуховода на основе необходимых кубических футов в минуту.
Для круглых воздуховодов указан один размер, его диаметр. У вас есть два или три варианта прямоугольных воздуховодов, которые дают вам одинаковую или почти одинаковую площадь в квадратных футах на воздуховод.
| Канальный воздушный поток (CFM) | Круглый воздуховод | Прямоугольный воздуховод | ||
|---|---|---|---|---|
| 50 | 5 дюймов | 6×4 | ||
| 75 | 6″ | 6×4 | ||
| 100 | 6 дюймов | 6×6 | 8×4 | |
| 125 | 7″ | 8×6 | 10×4 | |
| 150 | 7″ | 8×6 | 10×4 | |
| 175 | 8″ | 8×6 | 12×4 | |
| 200 | 8″ | 8×6 | 14×4 | |
| 250 | 9 дюймов | 10×6 | 16×4 | |
| 300 | 9 дюймов | 10×8 | 12×6 | |
| 350 | 10″ | 10×8 | 14×6 | |
| 400 | 10 дюймов | 10×8 | 14×6 | |
| 500 | 12 дюймов | 12×8 | 18×6 | |
| 600 | 12″ | 12×10 | 14×8 | 20×6 |
| 700 | 12″ | 12×10 | 16×8 | 22×6 |
| 800 | 14″ | 14×10 | 18×8 | 26×6 |
| 900 | 14″ | 14×12 | 16×10 | 20×8 |
| 1000 | 14 дюймов | 14×12 | 16×10 | 22×8 |
| 1 200 | 16 дюймов | 16×12 | 20×10 | 24×8 |
| 1400 | 16 дюймов | 16×14 | 18×22 | 22×10 |
| 1600 | 18″ | 18×14 | 20×12 | 24×10 |
| 1800 | 18″ | 18×14 | 22×12 | 26×10 |
| 2000 | 18″ | 18×16 | 20×14 | 24×12 |
| 2500 | 20″ | 20×16 | 24×14 | 28×12 |
| 3000 | 22 дюйма | 22×18 | 24×16 | 26×14 |
| 3 500 | 22 дюйма | 22×20 | 24×18 | 26×16 |
| 4000 | 24 дюйма | 24×20 | 26×18 | 30×16 |
Примечание.
Максимальный коэффициент трения: 0,1 дюйма водного столба/100 футов.
Калькулятор размеров воздуховодов – шаг за шагом
CFM, максимальный коэффициент трения и максимальная скорость – что это такое? Как они определяются?
Правильные данные означают, что вы получите правильный размер воздуховода. Это жизненно важно, над чем мы немного поработаем, потому что слишком маленькие или узкие воздуховоды снижают эффективность и заставляют систему работать слишком тяжело, что приводит к преждевременному механическому отказу.
Ваш дом тоже не будет уютным. Слишком большой воздуховод не будет иметь достаточного давления, и скорость воздуха не донесет его до самых дальних уголков дома или здания. Это приведет к значительным температурным диспропорциям, которые никому не понравятся.
Шаг 1: CFM – размер системы и размер воздуходувки
Сколько кубических футов в минуту (CFM) должен перемещать вентилятор вашей системы, чтобы обеспечить достаточный поток и циркуляцию воздуха в вашем доме и в каждой комнате?
Общее количество определяется размером блока кондиционера, теплового насоса или кондиционера в тоннах/БТЕ.
Определение размеров системы HVAC
Наилучшим методом определения размера системы является использование ручного расчета нагрузки J для всего дома или здания. Он использует длинный список входных данных, таких как площадь, планировка, изоляция, качество окон, климат и многое другое, чтобы определить правильный размер системы HVAC для помещения.
Быстрый способ получить точную оценку — использовать калькулятор Central AC BTU Calculator, подобный этому. Он использует самую важную информацию о вашем доме или здании, чтобы определить требования к нагрузке — насколько большой должна быть система ОВКВ, чтобы выполнять свою работу. Возможно, вы захотите открыть калькулятор AC BTU в отдельном окне для удобства, чтобы вы могли легко вернуться на эту страницу размеров воздуховодов.
Общее правило заключается в том, что вам необходимо от 300 до 350 кубических футов в минуту на тонну (12 000 БТЕ) для надлежащего обогрева и ближе к 400 кубических футов в минуту на тонну кондиционера.
Влажный летний воздух тяжелее сухого зимнего воздуха, поэтому воздуходувке требуется больше мощности, чтобы проталкивать воздух по воздуховоду.
В результате лучше использовать номер 400 CFM, чтобы быть уверенным, что выбранный вами вентилятор будет работать круглый год.
Ключевой расчет и пример: Разделите общее количество необходимых БТЕ на 12 000, поскольку 1 тонна кондиционера равна 12 000 БТЕ. Это означает, что на каждую «тонну» переменного тока он может перемещать 12 тыс. БТЕ в час из (переменного тока) или в (обогрев) вашего помещения.
Допустим, вам нужно 36 000 БТЕ кондиционера. Разделить на 12 000 будет 3 — нужна 3-тонная система.
Теперь умножьте 3 x 400 кубических футов в минуту, чтобы получить 1200. Вам понадобится воздуходувка, которая может перемещать 1200 кубических футов в минуту.
Совет профессионала: Округлите в большую сторону. Если вы находитесь более чем на полпути к следующему большему размеру, округлите до него.
В нашем примере, если вам нужно 33 500 БТЕ или 2,75 тонны, округлите до 3 тонн и умножьте на 400 кубических футов в минуту на тонну, чтобы получить тот же результат — 1200 кубических футов в минуту.
Что известно на данный момент: Вы определили общее количество кубических футов в минуту, необходимое для перемещения по воздуховоду, чтобы обеспечить сбалансированное, эффективное отопление и кондиционирование воздуха, не создающее нагрузку на систему или воздуховод. Позже вы узнаете, как определить необходимые размеры CFM и воздуховодов для каждой комнаты.
Шаг 2: Максимальный коэффициент трения
Это также называется максимальным коэффициентом потерь на трение – он измеряет, какие потери воздушного потока вызваны трением в воздуховоде.
Мы рекомендуем оставить это поле на месте , на 0,1, если вы новичок, когда дело доходит до физики воздушного потока в воздуховоде. Новичок ничего — дело в том, что большинство техников HVAC используют программное обеспечение для определения максимального коэффициента трения, дорогое программное обеспечение, которого нет у большинства домовладельцев.
Однако, если вы имеете представление о располагаемом статическом давлении (ASP) и измерении общей эффективной длины (TEL) воздуховодов, а также имеете необходимое оборудование для проведения точных измерений, то вы можете вычислить макс. Коэффициент трения (FR) точно. Действуй. Уравнение:
В противном случае вам будет безопаснее использовать значение по умолчанию 0,1 дюйма по весу на 100 футов. Это представляет собой наибольшее количество трения, которое должна испытывать любая система. Большинство технических специалистов работают со значением по умолчанию 0,05, которое также записывается как 0,05 дюйма водяного столба (водяной столб) или водяного столба.
Если у вас есть опыт и вы занимаетесь математикой, а ваш максимальный коэффициент трения превышает 0,1, решение состоит в том, чтобы использовать нагнетатель большего размера для преодоления более высокого, чем обычно, трения и обеспечения необходимого объема воздушного потока для перемещения нагретого и охлажденного воздуха.
по подающим каналам и обратно к блоку ОВиК по обратным каналам.
К вашему сведению: Также может помочь выбор воздуховода из другого материала.
Каждый тип воздуховодов создает потери на трение при прохождении воздуха через него. Воздуховод из плоского листового металла является самым гладким и вызывает наименьшие потери на трение. Далее идет плита из стекловолокна с покрытием, которая встречается нечасто. Гибкий воздуховод создает наибольшие потери на трение, и, что важно, когда он не натянут плотно, он может создавать неприемлемое трение.
Что вам нужно знать, так это общий коэффициент потерь на трение. Если общее значение превышает максимальное значение 0,1 дюйма водяного столба, такой уровень статического давления в воздуховоде указывает на необходимость более крупного вентилятора для перемещения воздуха.
Хорошо В: Что такое Wg/100ft? Wg означает «дюймовый водяной манометр». Его часто называют «iwc» или «wc» для обозначения дюйма водяного столба.
Они представляют собой техническое измерение того, как давление в системе втягивает воду в трубу, например, всасывание.
Коэффициент трения и длина воздуховода
При выборе размеров воздуховода термин общая эффективная длина будет казаться большой по этой причине: Коэффициент трения рассчитывается на основе перепадов давления на 100 футов. Вот почему в нашем калькуляторе воздуховодов используется измерение «в г/100 футов» или на 100 футов.
Вы увидите TEL, аббревиатуру от общей эффективной длины.
Что такое ТЕЛ?
Определение общей эффективной длины, или TEL, само по себе является наукой:
Воздуховоды: Для прямых участков TEL воздуховода или эффективная длина совпадает с длиной. Сюда входят основные линии воздуховодов и отходящие от них линии.
Фитинги: TEL — это не просто длина воздуховодов. Вот где это начинается, но это также включает в себя падение давления / увеличение трения, вызванное змеевиками, вентиляционными отверстиями, демпферами и фитингами, такими как колена, Т-образные и Y-образные соединения, используемые для соединения воздуховодов.
Фитинги являются наиболее важным аксессуаром, влияющим на TEL.
Каждый фитинг оценивается числом, представляющим величину трения, которое он вызывает в футах эквивалентности воздуховода. Факторами являются форма фитинга, например, 90-градусный или 45-градусный изгиб, а также сколько штук. Например, колено с углом 45 градусов, состоящее из двух частей, вызывает такое же трение, как 15 футов воздуховода, или на 50 % больше трения, чем колено из трех частей с таким же углом, которое имеет показатель TEL 10.
сумма TEL фитингов почти всегда выше, намного выше, чем TEL участков воздуховодов. Например, недавняя конструкция воздуховода, которая привлекла наше внимание, показывает TEL около 50 для фактических участков воздуховода, комбинированных подачи и возврата. Эквивалентная TEL воздуховода арматуры составляет более 350!
Почему мы не используем TEL или общую эффективную длину в нашем калькуляторе воздуховодов
Поскольку расположение большинства систем воздуховодов соответствует «нормальному» диапазону, и наш калькулятор уже учитывает это.
Если вы точно знаете, что ваша общая полезная длина превышает стандартные нормы, то у вас есть два варианта:
Выберите более мощный нагнетатель – например, если ваш расчет, основанный на количестве тонн, умноженном на 400, дает 1200 CFM, подумайте о выборе воздуходувки мощностью 1500 кубических футов в минуту.
Уменьшить допустимый максимальный коэффициент трения примерно на 25%, что, как покажет калькулятор, требует воздуховодов большего диаметра/общей пропускной способности.
Шаг 3: Максимальная скорость
Здесь мы порекомендуем то же самое — оставить максимальную скорость в FPM (футах в минуту) на уровне 1500 . Более высокая скорость создаст объем воздушного потока, который вызовет «ветер» в ваших воздуховодах и вентиляционных отверстиях и со временем повредит их. Если данный диаметр воздуховода обеспечивает скорость выше 1500 футов в минуту, то использование воздуховода большего диаметра является еще одним способом компенсировать это.
Кроме того, если ваши воздуховоды не герметизированы должным образом, более высокая скорость только увеличит количество воздуха, вытекающего из зазоров и швов в воздуховодах в необработанные пространства, такие как чердак или подвал.
Краткий обзор коэффициентов размеров воздуховодов
Здесь снова представлены важные части головоломки размеров:
Площадь дома в футах — Найдите эту информацию на чертеже, закрывающих документах или измерив ее самостоятельно, используя длину x ширину для каждой комнаты или зона.
Размер блока HVAC – Каждая система HVAC должна быть адаптирована к дому, который она будет обслуживать. Расчет нагрузки, такой как Manual J, является наиболее точным способом определить это, но наш калькулятор AC BTU дает очень точную оценку. Наш Калькулятор BTU отопления не менее полезен.
Размер воздуходувки — Как объяснялось выше, куб. фут. в минуту воздуходувки определяется путем измерения необходимых БТЕ на 12 000 и умножения полученного числа на 400, чтобы найти куб.
Например, 48 000 BTU, разделенные на 12 000 = 4, а 4 x 400 = 1600 кубических футов в минуту.
CFM Комната за комнатой — Важно знать, какой диаметр или мощность воздуховодов необходимы для каждой комнаты, и знание необходимого CFM воздушного потока — это то, с чего можно начать.
Используйте Калькулятор CFM HVAC , чтобы быстро определить необходимый CFM на основе площади помещения.
Общая эффективная длина – Наш калькулятор автоматически учитывает это значение на основе стандартных TEL. Крайне важно макс. коэффициент трения, также известный как потери на трение.
Максимальный коэффициент трения – этот рейтинг определяется TEL и величиной трения, вызванной материалом воздуховода, длиной участков воздуховода и эквивалентом трения для различных типов фитингов, используемых для изготовления воздуховода.
Максимальная скорость — Скорость воздушного потока, с которой воздуховод может безопасно работать, не создавая слишком большого давления, чрезмерного шума или потенциальных потерь воздуха и отходов.
Наша рекомендация
Это сложная техническая информация, которую многие специалисты по ОВиК с трудом усваивают, и не могут точно рассчитать ее без специального программного обеспечения для определения размеров воздуховодов.
В то время как размер воздуховода своими руками дает вам точную оценку того, что вам нужно, имеет смысл обратиться к опытному подрядчику по ОВКВ, который даст вам второе мнение. Наш бесплатный инструмент оценки может помочь вам получить не менее 3 местных котировок в минуту.
Размер воздуховода очень важен для комфорта в помещении, а также для долговечности, производительности и эффективности оборудования HVAC – так же важен, как и размер оборудования. Поскольку воздуховод стоит дорого и должен прослужить 20-50 лет, важно правильно подобрать его размер.
Написано Рене Лангер
Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.
Калькулятор воздуховодов ОВКВ — все необходимое для дома и сада
Правильный расчет воздуховодов в вашем доме необходим для поддержания комфортной температуры в любое время года.
Небольшой воздуховод может ограничивать поток воздуха, что приводит к перегреву или холоду в определенных помещениях. С другой стороны, слишком большой воздуховод может привести к тому, что ваша система HVAC будет работать больше, чем необходимо, что приведет к трате энергии и увеличению ваших счетов за коммунальные услуги.
К счастью, есть простые способы рассчитать необходимый размер воздуховода. Все, что вам нужно, это рулетка и несколько минут. С помощью этих инструментов вы можете убедиться, что система ОВКВ вашего дома работает с максимальной эффективностью.
Калькулятор воздуховодов ОВКВ (воздуховод)
Наш простой в использовании калькулятор размеров воздуховодов ОВКВ (воздуховодов) поможет вам определить правильный размер воздуховода в соответствии с потребностями воздушного потока в вашем доме.
Чтобы использовать наш калькулятор размера воздуховода, просто введите максимальное значение CFM вашего вентилятора и нажмите «Рассчитать».
Вентилятор ЦФМ:
Максимальный коэффициент трения (в водяных столбах/100 футов):
Макс. скорость (фут/мин):
В жилых помещениях максимальная скорость редко превышает 1500 футов в минуту, а максимальный коэффициент трения не должен превышать 0,1 дюйма водяного столба/100 футов. Таким образом, эти значения не регулируются в калькуляторе.
Полученные результаты:
Размер круглого воздуховода:
Н/Д
Прямоугольный размер 1:
Н/Д
Прямоугольный размер 2:
Н/Д
Прямоугольный размер 3:
N/A
Отправить результаты на мою электронную почту
Как прочитать результаты Калькулятора размера воздуховода:
Вывод из калькулятора даст вам до 4 вариантов размера воздуховода на выбор: 1 круглый размер и до 3 варианта прямоугольного размера.
- Размер круглого воздуховода соответствует размеру в диаметре
- Варианты прямоугольных воздуховодов указывают ширину и высоту.
Вы можете выбрать 1 из 4 размеров для своего дома в зависимости от того, какой из них лучше всего подходит для его планировки.
После того, как вы воспользовались нашим калькулятором размеров воздуховода для определения надлежащего размера воздуховода, всегда нанимайте профессионального подрядчика по ОВКВ для помощи в установке. Это связано с тем, что неправильно установленные воздуховоды могут вызвать ряд проблем, в том числе снижение эффективности и неравномерность температуры по всему дому.
Ключевые факторы для расчета размеров воздуховодов ОВКВ
При определении размеров воздуховодов для вашего дома необходимо учитывать множество важных факторов. Вот основные соображения.
Размер дома
Размер вашего дома напрямую влияет на размер воздуховодов. В большом доме потребуется больше воздуховодов , чтобы обеспечить достаточный поток воздуха по всему пространству.
Если вы не знаете площадь своего дома, сверьтесь с чертежами или просто измерьте каждую комнату рулеткой.
Количество комнат
Количество комнат в вашем доме также будет играть роль в определении размера воздуховода. В большем количестве комнат потребуется больше ответвлений воздуховодов и вентиляции для поддержания комфортной температуры.
Размер вентилятора
Размер вентилятора вашей системы HVAC зависит от размера вашего дома. В большом доме потребуется вентилятор большего размера, чтобы обеспечить достаточный поток воздуха. Вы можете определить максимальный кубический фут в минуту (CFM) вашего вентилятора, взяв значение его холодопроизводительности в тоннах или БТЕ (12 000 БТЕ равняется 1 тонне) и умножив его на 400.
Например, если у вас 5-тонный кондиционер, его максимальный кубический фут в минуту будет 5 x 400 = 2000 CFM воздуходувка.
Максимальная скорость
Последний ключевой фактор, который следует учитывать при расчете размера воздуховода для вашего дома, — это максимальная скорость вашей системы.
это максимальная скорость, с которой воздух может проходить по воздуховоду, не вызывая повреждений, громких шумов и т. д. .
Максимальная скорость обычно составляет около 1500 футов в минуту для большинства систем. Вы можете рассчитать максимальную скорость вашей системы, взяв квадратный корень из произведения CFM вашего вентилятора и 4,5.
Например,
Если у вас есть воздуходувка мощностью 2000 кубических футов в минуту, максимальная скорость будет равна квадратному корню из (2000 x 4,5) = 94,87 футов в минуту.
Общая эффективная длина (TEL воздуховода)
TEL — это общая длина всех участков воздуховодов, ответвлений и изгибов. По сути, это самый длинный путь, который воздух может пройти через вашу систему.
T o рассчитать TEL вашего воздуховода просто сложите длины всех прямых участков воздуховода и умножьте на 2. Затем сложите длины всех угловых участков воздуховода и умножьте на 4.
Например, если у вас 10 футов прямого воздуховода и два колена, ваш TEL будет (10 x 2) + (2 x 4) = 28 футов.
Таблица размеров воздуховодов для дома
Вместо использования одного из многочисленных онлайн-калькуляторов (или нашего выше) или самостоятельного выполнения сложных расчетов вы можете воспользоваться нашими таблицами размеров воздуховодов.
Как рассчитать размер воздуховода ОВКВ
Теперь, когда вы понимаете ключевые факторы, которые необходимо учитывать при определении размера воздуховода, пришло время применить эту информацию.
Чтобы правильно подобрать размер воздуховода, вам необходимо знать два измерения:
- Размер вашей системы ОВКВ
- Общая эффективная длина воздуховода (в футах)
- Максимальная скорость
- Коэффициент трения
Вот как определить каждый фактор.
Размер системы HVAC
Размеры системы HVAC измеряются в БТЕ и тоннах охлаждающей (или нагревающей) мощности.
1 тонна равна 12 000 БТЕ. Вы можете оценить, сколько BTU вам нужно для вашего дома, исходя из его площади.
Для отопления большинство экспертов по HVAC рекомендуют около 35 БТЕ в более теплом климате, например во Флориде, и 50 БТЕ в более прохладном климате, например в Чикаго и Миннеаполисе. Если вам нужно охлаждение, они будут использовать 20 БТЕ на квадратный фут для оценки необходимого размера HVAC.
Или, чтобы получить более точный размер системы HVAC, вы можете использовать J-расчет вручную. Ручной J-расчет — это метод определения размеров, разработанный американской компанией Air Conditioning Contractors (ACCA).
Вы можете использовать Руководство J, чтобы точно определить, сколько отопления и охлаждения требуется вашему дому . Он учитывает все: климатическую зону, естественный оттенок, количество окон, изоляцию и многое другое.
Примечание: Ручной J-расчет даст вам более точную величину ОВКВ в БТЕ или тоннах для вашего дома.
Общая эффективная длина воздуховода
Как мы упоминали ранее, общая эффективная длина представляет собой сумму всех прямых участков воздуховода (умноженная на 2) и всех угловых участков воздуховода (умноженная на 4).
Максимальная скорость
Максимальная скорость — это максимальная скорость, с которой воздух может перемещаться по воздуховоду, не вызывая повреждений или громких шумов. Для большинства домов максимальная скорость составляет около 1500 футов в минуту. Поэтому мы сохраняем скорость на уровне 1500 футов в минуту в нашем калькуляторе.
Максимальный коэффициент трения
Последним фактором, который необходимо учитывать при выборе воздуховода ОВКВ, является коэффициент трения или статическое давление. Это измеряет величину сопротивления в вашем воздуховоде, когда воздух проходит через него.
Чем выше коэффициент трения, тем больше энергии требуется вашей системе для перемещения воздуха по воздуховоду.
Вы можете думать об этом как о попытке выдуть воздух через соломинку. Чем уже соломинка, тем больше сопротивление (трение) и тем труднее через нее продувать воздух. То же самое относится и к вашему воздуховоду. Если у вас много изгибов и изгибов или размер воздуховода узкий, коэффициент трения будет выше.
Если у вас очень длинные участки воздуховодов или если статическое давление в вашей системе высокое, вам может понадобиться использовать более низкий коэффициент трения.
Примечание: Обычно мы рекомендуем использовать коэффициент трения 0,1 дюйма водяного столба. на 100 футов. Вот почему мы сохраняем коэффициент трения равным 0,1 в водяном столбе. в нашем калькуляторе. Это считается низким коэффициентом трения и позволит вашей системе работать эффективно.
Заключение
Определение размеров воздуховода ОВКВ необходимо для любого проекта по установке или замене ОВКВ. В этой статье мы рассмотрели все, что вам нужно знать о том, как определить размер воздуховода.
