Калькулятор расчета объема расширительного бака для системы отопления

Системы отопления не могут работать без теплоносителя – это известно каждому. А любая жидкость при нагреве расширяется и ей требуется куда-то деваться. Для этого и предназначен расширительный бачок. Независимо от того закрытого типа отопление или открытого – без этой детали не обойтись. Самое главное – это рассчитать необходимый объем бака для каждой конкретной схемы. Можно это сделать и самостоятельно, но есть опасность ошибки в вычислениях. Для этой цели мы предлагаем воспользоваться онлайн-калькулятором расчета объема расширительного бака для системы отопления, что упростит работу и исключит неверный результат.

Расширительный бачок необходим для любой системы отопления

Читайте в статье

• 1 Калькулятор расчета объема расширительного бака для системы отопления
  • 1.1 Как пользоваться онлайн-калькулятором
  • 1.2 Некоторые пояснения к расчетам

Как пользоваться онлайн-калькулятором

Сложностей в работе возникнуть не должно. Необходимо лишь правильно заполнить все поля. Сначала указываем мощность котла отопления – эти данные есть в технической документации. Дальше нужно отметить применяемый теплоноситель – это может быть вода или антифриз, после чего остается внести данные о максимальном давлении, при котором срабатывает предохранительный клапан и давлении подкачки воздушной камеры. С этим сложностей возникнуть не должно.

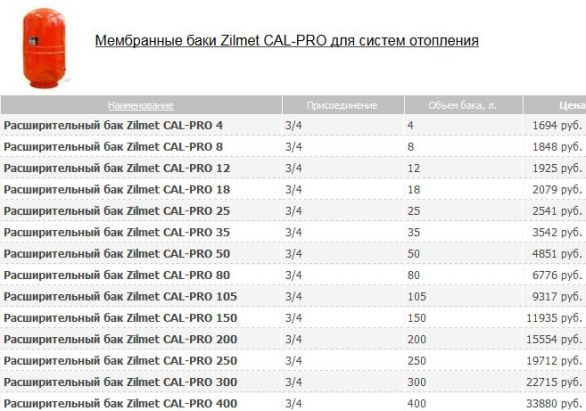

Программа выдает точный результат по объему расширителя в литрах, все четко и понятно.

Вот так выглядит расширительный бак в разрезе

Некоторые пояснения к расчетам

Вычисления онлайн-калькулятором производятся по формуле:

Vb = Vt × Kt / F, где

• Vb — необходимый объем расширителя;
• Vt — объем теплоносителя в системе;
• Kt — повышающий коэффициент, который принимает во внимание расширение теплоносителя при нагреве. Может зависеть от различных параметров и изменяется нелинейно. В программе уже заложены все данные и алгоритмы, что означает, что самому пользователю производить сложные вычисления не нужно;
• F — так называемый вычисляемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью: F = (Pmax – Pb) / (Pmax + 1). При этом:
• Pmax — максимальное давление системы при котором срабатывает предохранительный клапан. Эти данные можно найти в технической документации отопительного оборудования;
• Pb — давление в воздушной камере. Она изначально может быть накачана – в этом случае данный параметр можно найти в технической документации. В любом случае давление можно изменять самостоятельно до необходимого, подкачивая камеру насосом или же стравливая воздух через специальный клапан.

Watch this video on YouTube

Калькулятор расчета объема расширительного бака в режиме онлайн

0

Калькулятор расчета объема расширительного бака

3. 4 (68%) голосов: 5

Расширительный бак в отопительной системе является балансировочным элементом. Его основная функция заключается в выравнивании объёма теплоносителя в случае его расширения под воздействием повышенного нагрева, а также поддержании требуемого в системе давления. Однако всегда актуален вопрос: как рассчитать объём расширительного бака отопления. Ведь от этого зависит правильный выбор устройства. Для расчёта лучше использовать калькулятор, который быстро справится с поставленной задачей.

• Как пользоваться калькулятором расчёта
• Немного о типах расширительных баков

Как пользоваться калькулятором расчёта

Всё же объём является основой выбора. Объёмный параметр устройства зависит от некоторых показателей, влияющих на его изменения. А именно:

• чем больше объём теплового носителя в системе обогрева закрытого типа, тем больших габаритов стоит покупать бак;
• чем нагрев теплового носителя выше, тем больше вместимость устройства;
• чем давление теплового носителя выше (берётся возможный коэффициент), тем меньших габаритов ёмкость возможно покупать.

Это главные особенности. Теперь самое время совершить расчёт объёма расширительного бака отопления. Удобнее всего сделать это в режиме онлайн при помощи калькулятора. Всё, что от вас требуется – это заполнить форму в электронном калькуляторе и нажать расчёт.

Немного о типах расширительных баков

Эти устройства, как и сами системы отопления, разделяют на открытые и закрытые. Баки открытого типа отличаются большими габаритами и относительно низкой эффективностью, поэтому они не очень востребованы на рынке на сегодняшний день.

Устройства закрытого типа – это непроницаемые баки, разделённые внутри резиновой мембраной. Внизу циркулирует тепловой носитель, который изменяется в объёме за счёт повышения градуса. Вверху находится воздух, который закачивается туда на самом производстве. Давление воздуха изнутри равно 1,5 атмосфер.

По законам физики вода при нагревании увеличивает объём, её излишки заполняют нижнюю часть расширительного бака. При всём вода давит на мембрану, что поднимается до определённой отметки. Воздушные массы, которые давят сверху, создают в закрытой отопительной системе давление в 1,5 атмосфер, а это – необходимое условие качественной её работы.

При выборе расширительного бака обращаем внимание на следующие моменты:

1. Форма бачка может быть округлой (баллонного типа) либо плоской.
2. В нём применяется стойкая к температурам резина как мембрана. Она может быть диафрагмовая либо плоская.
3. Выбор расширительного бака стоит делать, взяв за основу мембрану, а именно срок её службы и устойчивость к нужному давлению. Помните и о температурном нагреве теплоносителя, что будет контактировать с мембраной.
4. Процессы диффузии тоже не самым лучшим образом могут сказываться на её качестве.

Если вам помог калькулятор, то добавьте его в закладки, чтобы не потерять! Сочетание клавиш CTRL+D вам в этом поможет.

Теги: монтаж системы отопления

Размер расширительного бака | Wessels Company

Размер резервуара

Онлайн-калькулятор размера расширительного бака

Быстро и легко определите размер резервуара из любого веб-браузера с помощью нашего калькулятора размера резервуара. Рассчитывайте предлагаемые модели, просматривайте и загружайте заявки и отправляйте запросы на расценки по электронной почте с помощью этого простого веб-приложения. Совместимость с Mac и ПК.

Нужна помощь? Ознакомьтесь с Руководством по определению размера резервуара Web

Определение размера резервуара с помощью мобильного устройства

Вы также можете определить размер своего задания на ходу с помощью любого мобильного устройства iOS или Android. Просто нажмите на ссылку на своем телефоне ниже или выполните поиск «Wessels» в магазине iTunes или Google Play.

Загрузить приложение для телефона iOS

Загрузить приложение для телефона Android

Как определить размер резервуара?

Бак можно рассматривать как емкость с воздухом и водой. Цель определения размера резервуара состоит в том, чтобы убедиться, что воздушная сторона достаточно велика, чтобы, когда в резервуар помещается желаемое количество воды, воздух не сжимался до давления, превышающего расчетное значение системы.

Выберите справочный лист в формате PDF из приведенного ниже списка резервуаров, чтобы получить помощь в определении размеров вашего сосуда высокого давления.

• Руководство по выбору резервуара Web
• Преобразование компрессора в баллон-дозатор
• Таблица факторов приемлемости
• Стол для расширения воды
• Расширительные баки из обычной стали
• Расширительные баки для баллонов
• Мембранные расширительные баки
• Гидропневматические баки

Что такое «Объем приемки»?

Приемочный объем — это объем воды, на который рассчитан бак. В баке-дозаторе приемный объем — это объем воды, на который рассчитан баллон, который меньше общего размера бака. Имейте в виду, что внутри бака находится сжатый воздух, и поэтому невозможно заполнить весь бак водой.

Некоторые баки-дозаторы имеют «полный приемный объем». Это означает, что если в резервуаре произойдет потеря воздуха, камера сможет принять полный объем резервуара без необратимых повреждений.

Резервуары Wessels Краткий обзор

Воспользуйтесь этим кратким руководством, чтобы найти резервуар, соответствующий вашим потребностям.

Резервуары, не соответствующие ASME

Резервуары, не соответствующие стандарту ASME	ОВКВ Котел Чиллер Замкнутый контур	ТЕРМИЧЕСКИЙ Водонагреватели Горячая питьевая вода Открытая система	ГИДРОПНЕВМАТИЧЕСКИЙ Усилитель давления Холодная питьевая вода Открытая система
Сжатие	Индивидуальный заказ	Индивидуальный заказ	Индивидуальный заказ
Мембрана	Н	Т	Индивидуальный заказ
Съемный баллон	НЛ	ТХ	ФХ

Резервуары ASME

Резервуары ASME	ОВКВ Котел Чиллер Замкнутый контур	ТЕРМИЧЕСКИЙ Водонагреватели Горячая питьевая вода Открытая система	ГИДРОПНЕВМАТИЧЕСКИЙ Усилитель давления Холодная питьевая вода Открытая система
Сжатие	нет данных	Индивидуальный заказ	НАГ
Мембрана	НТА	ТТА	FXT
Съемный баллон	НЛАП НЛА	ТХА	ФСА

Программное обеспечение для определения размера резервуара Wesselect (больше не поддерживается)

Наш старый пакет программного обеспечения для определения размера резервуара (только для Windows) может быть несовместим с вашей системой. Мы рекомендуем использовать наш новый Калькулятор размера резервуара. Однако, если вы хотите использовать наше старое программное обеспечение, вы можете скачать его ниже.

Скачать (32 МБ)

Калькулятор расширительного бака для систем охлажденной воды, быстро определите размер и выберите расширительный бак

СКИДКИ!

Быстрый размер и выбор ET

Со 100% гарантией возврата денег

Калькулятор расширительного бака HVAC для систем с охлажденной водой разработан таким образом, чтобы его можно было применить практически ко всем конструкциям водяного конденсатора, но при этом он был простым и легким в использовании. Интерфейс выполнен в формате Excel, что позволяет любому быстро освоиться. Вы можете добавлять дополнительные строки к расчету объема так же, как в Excel. Ввод данных прост и интуитивно понятен, просто следуйте примерам в калькуляторе. Измените материал трубы, размеры трубы, температуру, давление и т. д., и калькулятор автоматически определит общий объем в системе.

Ссылки, составляющие основу этого калькулятора, также доступны для редактирования, так что вы можете настроить значения жидкости или дополнительные размеры труб. Однако, если вам неудобно вносить изменения, просто напишите мне, и я настрою таблицу в соответствии с вашими потребностями.

Калькулятор также прекрасно печатает в стандартном формате 8,5 x 11 для основы вашего дизайна или другого приложения к отчету о дизайне.

Калькулятор определит общий объем расширительного бака, а также предоставит шаблон графика для использования на чертежах.

Гавайский общий акцизный сбор не включен в указанную ниже стоимость и будет добавлен к окончательной стоимости.

КУПИТЬ

• Описание
• Автор
• 100% гарантия возврата денег
• Дополнительная информация
• Руководство по эксплуатации

ОПИСАНИЕ ПРОДУКТА

• Серия: Средства проектирования
• Заголовок: Калькулятор конструкции расширительного бака HVAC для систем с охлажденной водой
• Автор: Джастин Каувале, P. E.
• Единицы: английский язык (SI скоро появится)
• Язык: английский
• Формат: Excel
• Издатель: Engineering Pro Guides
• Последнее обновление 11 апреля 2018 г.

ОБ АВТОРЕ

Джастин Каувале PE, LEED AP, является профессиональным инженером, зарегистрированным как в области машиностроения, так и в области противопожарной защиты. Он имеет более чем 11-летний опыт практической работы и преподавания инженерного дела практикующим инженерам. Он является владельцем этого веб-сайта и создателем этого контента. Если у вас есть какие-либо вопросы, свяжитесь с ним по адресу [email protected] или посетите страницу «О нас», чтобы узнать больше.

100% гарантия возврата денег

Этот продукт принадлежит вам, и вы можете использовать его без риска. Если вы не полностью удовлетворены своей улучшенной эффективностью после двух недель использования, просто напишите мне по электронной почте заметку об опыте в течение двух месяцев с первоначальной даты покупки для полного возмещения вашей покупной цены, без вопросов.

Дополнительная информация

Как опытный инженер, вы должны быть в состоянии быстро и точно определить размер и выбрать расширительный бак. Каждая гидравлическая система горячего водоснабжения отличается, но этот калькулятор использует наиболее распространенные свойства трубопроводов и жидкостей, чтобы сделать наиболее полный калькулятор расширительного бака на рынке. Этот калькулятор также поставляется с подробным руководством по эксплуатации, в котором не только объясняется, как использовать калькулятор, но также объясняется, как спроектировать расширительный бак с простыми в использовании формулировками и цифрами. Например, в руководстве рассказывается, как найти расширительный бак в системе.

Руководство по эксплуатации

Загрузите руководство по эксплуатации и технический документ Калькулятор расширительного бака для систем с охлажденной водой — технический документ . Узнайте об опыте проектирования и уравнениях, лежащих в основе калькулятора.
