Подключение радиаторов отопления металлопластиковыми трубами: Подключение радиатора отопления своими руками к двухтрубной системе

Подключение радиатора отопления своими руками к двухтрубной системе

В качестве примера приводится подключение к стальному радиатору отопления теплопровода из металлопласта. Данная комбинация окажется наиболее выигрышной. И на эту сразу несколько причин: стальной радиатор обладает большим КПД, нежели его аналоги из других материалов, при своей работе способен использовать минимальное количество воды, а металлопласт долговечен и пластичен. Без огромного арсенала различных переходников и прочего комплектующего вы сможете выгнуть трубу отопления из металлопласта так, как вам нужно.

Описание подключения радиатора к существующей двухтрубной схеме отопления для удобства разобьем на несколько этапов.

Содержание

1. Подготовка радиатора отопления перед подключением
2. Подключение ввода
3. Подключение вывода
4. Установка воздухоотводящего клапана
5. Последний штрих перед запуском
6. Запуск отопления – проверка подключения радиатора отопления

Подготовка радиатора отопления перед подключением

Исходим из того, что вы уже закрепили радиатор на стену и пытаетесь понять, как его подключить. Определяемся с тепловыми контурами в вашем доме и определяем, откуда у вас течет теплая вода, а куда уже отработавшая: холодная.

Важное замечание: радиатор на стене должен висеть не строго горизонтально. Противоположная сторона от ввода должна быть приподнята как минимум на 5мм. В батареях отопления более 1м, перепад в сторону от ввода должен составлять не менее 1см. Это необходимо для отвода воздуха, но обо всем поподробнее.

Радиатор с двух сторон сверху и снизу имеет отверстия закрытые стандартными пластиковыми заглушками. Их нужно скрутить все, в обязательном порядке! В работе изделия из пластика долго вам не прослужат! Выкрутив заглушки, решаем, что будем вставлять в образованные отверстия.

Подключение ввода

Если ввод системы отопления расположен справа, закручиваем его в правый верхний угол и по аналогии с левой стороной. У нас используется труба из металлопласта. Чтобы подключить ее в стандартное отверстие в радиаторе, понадобится соответствующий металлический переходник. Поскольку труба ввода находится снизу, а место, куда ее нужно вкрутить – вверху, переходник должен быть угловым.

Вкручивается он особым образом, но сначала переходник лучше закрутить по-обычному и посчитать число оборотов до зажатия и фиксации в положении, при котором отверстие будет «смотреть» вниз. Запомните число, чуть позже оно пригодится. Выкрутив переходник, повторяем действие в обратном порядке, но уже по всем правилам сантехники. Резьбовое соединение нужно уплотнить.

Используем для этого сантехнический лен.

Наматываем его ровной нитью по резьбе переходника.

Но и это еще не все!

Поверху резьбы и намотанного лена намазываем шамотную глину (или силиконовый герметик).

Приобрести ее можно в магазинах сантехники. Поставляется глина в тюбиках.

Закручиваем подготовленный переходник в отверстие.

Излишки выступившей глины вытираем тряпкой.

К переходнику присоединяем трубу.

Выгибаем как нам нужно металлопласт и подводим его в требуемое место.

Намечаем необходимую длину и отрезаем лишнее с помощью специальных ножниц для этого вида трубы.

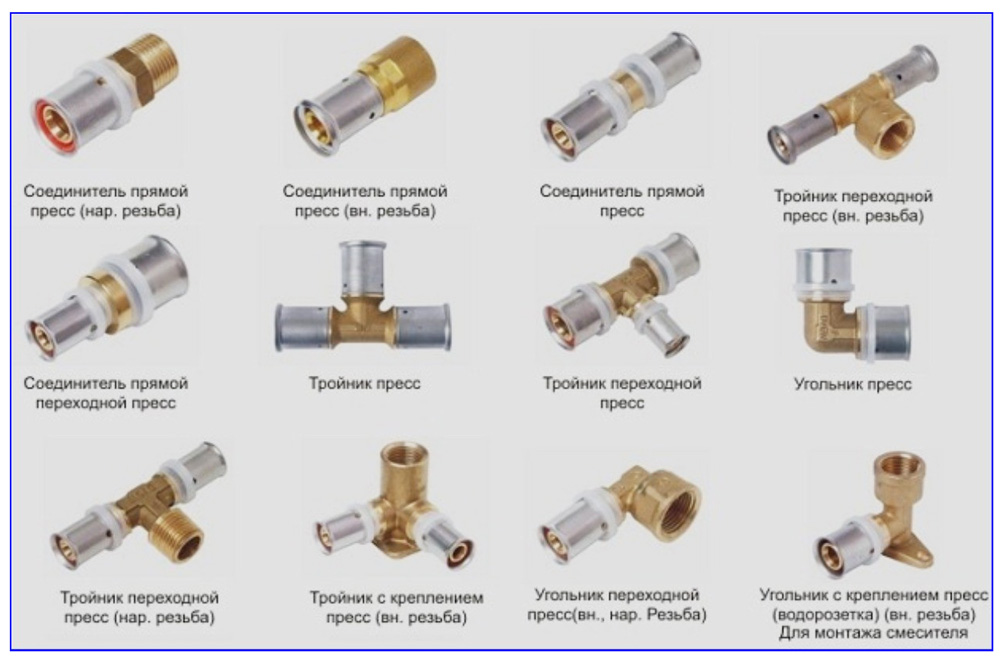

На трубу надеваем металлический элемент соединения с переходником, уже вкрученным ранее в радиатор. Для качественного соединения металлопластиковой трубы её нужно немного развальцевать.

Выполнить это поможет специальное ручное устройство. Просто вставляете его в трубу и вращаете.

После этого можно надевать соединительный элемент на трубу.

Затем металлическое соединение и переходник нужно просто скрутить. Для крепления трубы отопления используются специальные клипсы нужного размера предварительно закрепленные в нужных местах на стене.

Подключение вывода

Мы уже подключили ввод. На противоположной стороне в отверстие, находящиеся в нижнем углу радиатора крепим вывод холодной отработавшей воды.

Используем переходник, как и ранее.

Единственное, скорее всего, вам понадобится прямой, а не угловой.

Его закручивание в отвертие выполняется аналогичным способом.

Также по аналогии крепится к переходнику труба.

Установка воздухоотводящего клапана

В отверстие, находящееся в верхнем углу, расположенное напротив ввода, вкручиваем воздухоотводящий клапан или как принято его у нас называть «развоздушник». Соединение его с радиатором такое же, как и у других присоединяемых элементов: лен, глина.

Последний штрих перед запуском

Напоследок в последнее оставшееся отверстие устанавливаем металлическую заглушку. Ничего сложно. Принцип, как и ранее.

Запуск отопления – проверка подключения радиатора отопления

Запускаем отопление и смотрим, что вышло. Если течи не наблюдается – вы молодцы, все сделали как надо, но дело еще не закончено. Берем плоскую отвертку и направляемся к развоздушнику.

Слегка откручиваем его. Оттуда должно послышаться шипение.

Приготовьте заранее небольшое ведерко, чтобы не наделать луж, пусть и маленьких. Шипение в скором времени закончится, а вместо воздуха из отверстия пойдет вода – можно зажимать. Плотно закрутите клапан отверткой и всё, можно считать, что подключение радиатора отопления Вы выполнили успешно.

Подключение радиаторов – схемы, краны, трубы

Как подключить радиаторы правильно, — в этот вопрос входит в том числе и выбор трубопровода для системы отопления, и обвязка непосредственно каждого радиатора, и схемы, которые могут применяться.

Трубы для подключения радиаторов

Сейчас применить обычные стальные трубы в домашнем отоплении могут заставить только совсем необычные обстоятельства. Наиболее широко применяется полипропилен, потому что он дешев и легко монтируется своими руками. Трубы для отопления PN25, толстостенные с армировкой стекловолокном…

На втором месте металлопластик, он обойдется подороже, но дает наиболее точный надежный монтаж, в отличие от всегда вопросной пайки полипропилена.

• Одиночные радиаторы всегда подключаются трубами с внутренним диаметром 12 – 14 мм, что соответствует металлопластиковой трубе с наружным диаметром 16 мм или полипропиленовой – 20 мм.
  Этим же диаметром может подключаться и группа радиаторов до 3 шт.
• Но для крыла здания, где размещается 3 – 6 радиаторов нужно прокладывать уже металлопластик 20 мм или полипропилен 25 мм. Соответственно разводку от котла, с нагрузкой более 8 шт. радиаторов, лучше выполнить 32 мм полипропиленом…

Типичные схемы разводки

В большинстве случаев сейчас применяется тупиковая схема подключения радиаторов, но при этом в одном тупике должно быть не более 5 шт., а лучше до 4 шт., тогда можно обойтись и без балансировки на первом радиаторе. Причем количество тупиков примерно одинаковой длины в схеме не лимитируется. Схема простейшая и надежная.

Также популярна при самостоятельном монтаже однотрубка, но только до 3 шт. радиаторов в кольце, причем до 2 шт. радиаторов в коротких кольцах могут подключаться и последовательно одной трубой. Здесь уменьшается сложность и стоимость системы, при удовлетворительном качестве работы.

Реже применяются попутная схема подключения, и лучевая схема, где каждый прибор можно регулировать с одного коллектора, а трубы идут обязательно под полом…

Подключение радиаторов лучами от коллектора набирает популярность… — сейчас часто все трубы прячут под сухой стяжкой, и даже подводка к радиаторам — в стенах. Применяется металлопластик (предпочтительно) или полимерные варианты с кислородоризестеннтным слоем….

Что используется при подключении радиаторов

Каждый радиатор должен обязательно отключаться, чтобы была возможность его ремонта зимой без слива всей системы (когда на улице минус 20 град, и дом приобретет отрицательную температуру без отопления менее чем за сутки). Поэтому, как минимум, на подаче и обратке перед радиатором устанавливаются шаровые отключающие краны.

Для экономии с полипропиленом можно применить впаиваемые пластиковые на диаметр 20 мм.

Если же имеется необходимость и желание подстраивать вручную отдельные радиаторы по температуре (энергоотдаче), то нужно установить на подаче регулировочный вентиль, вместо отключающего крана.

Можно поставить весь процесс регулировки на автоматическую основу и поддерживать в комнате нужную температуру автоматически, но тогда нужно ставить  термоголовку с клапаном. Обычно это сильфонные механические образцы нажимного действия. Термоголовки могут работать только с автоматизированными котлами.

Если есть необходимость в балансировке системы на этом радиаторе, например это первый радиатор в тупиковом плече из 5 шт., то на обратке вместо шарового крана ставят настраиваемый клапан.

Что еще используют при подключении радиаторов

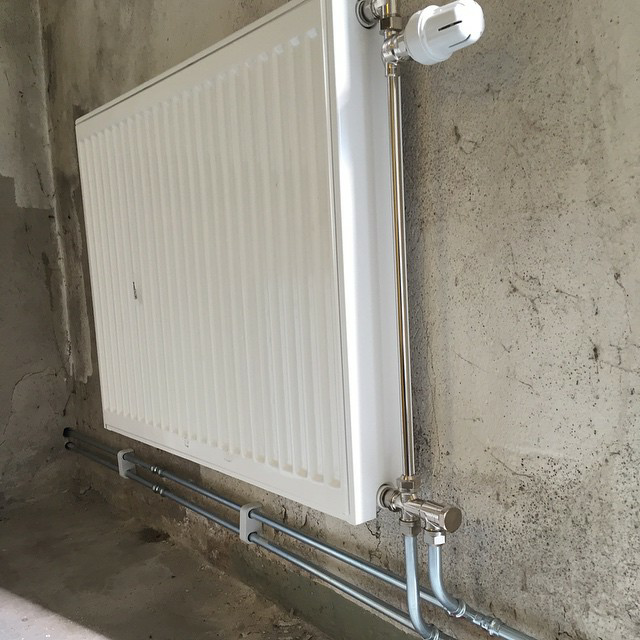

Радиатор размещается на некотором расстоянии от стены, с зазором минимум 3 см, для обеспечения требуемой конвекции воздуха. Трубы же находятся либо в стене, либо в полу, либо прокладываются непосредственно по стене, в плинтусе. В любом случае потребуются фитинги-уголки, чтобы добраться трубой от стены к радиатору.

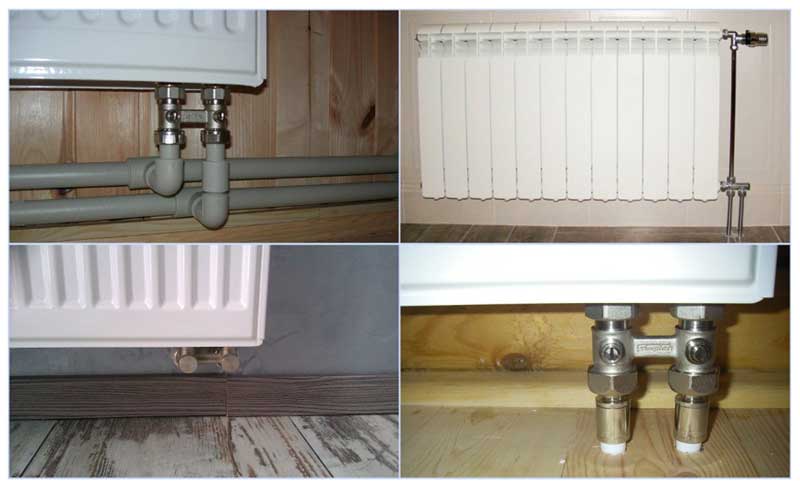

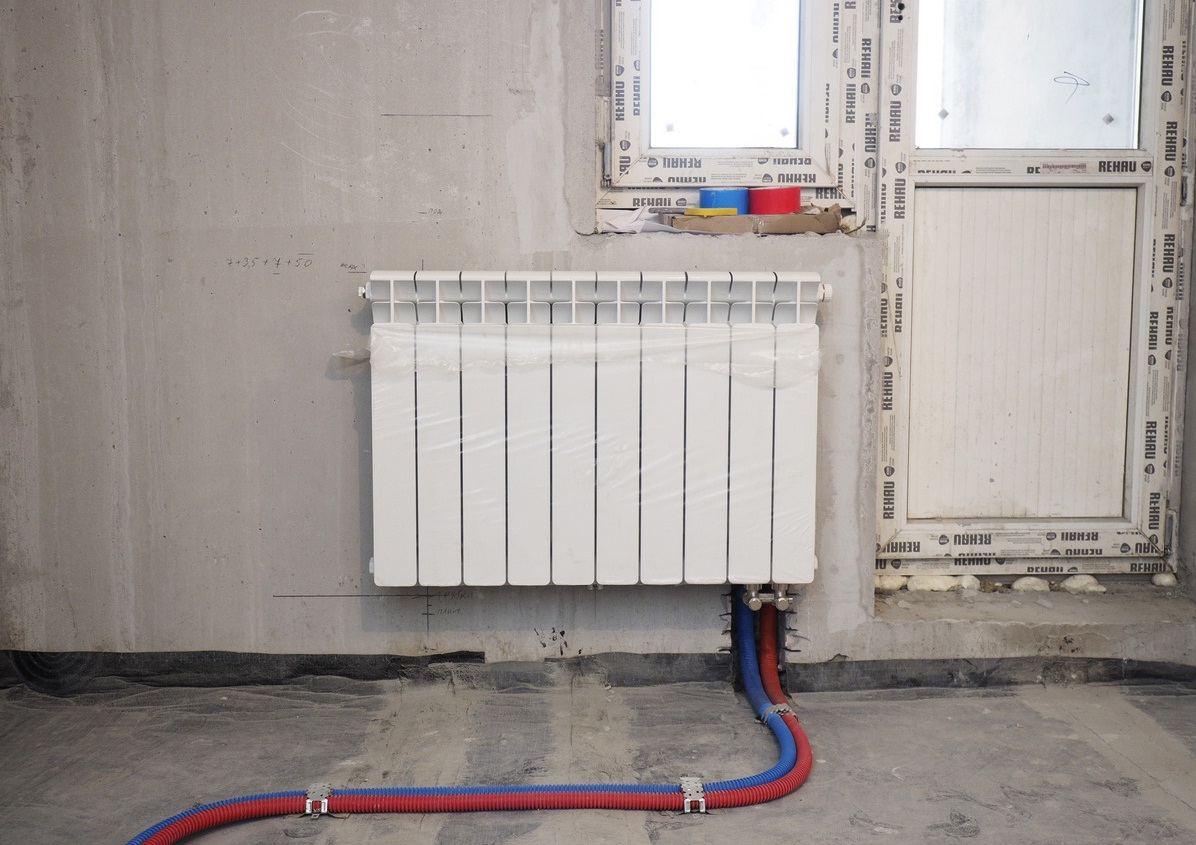

Радиаторы с нижним подключением дороже, но они освобождают интерьер от труб, или не заставляют делать штробы в стенах под них, что для несущих конструкций, кстати, недопустимо…

Типичное решение, убивающее «двух зайцев» — уголковый регулировочный кран на подаче, позволяющий регулировать мощность радиатора, отключить его при необходимости, и направить трубу от радиатора к стене.

Помимо 2 кранов, уголков, для обычного радиатора приобретается набор – 4 пробки на 0,5 дюйма, кран Маевского (обязательно, устанавливается в свободном верхнем углу), заглушка – для свободного нижнего угла.

Подключение и установка

Известно, что наибольшую теплоотдачу радиатор развивает при диагональном движении жидкости через него, когда вся площадь нагревается более-менее равномерно.

Хуже, если подача (сверху) и обратка (снизу) подключены с одной стороны, но такое допускается для приборов длиной до одного метра. Все другие конфигурации подключений малоприемлемые.

Что нужно делать, чтобы подключить радиатор.

Новый радиатор нужно снабдить пробками, в которые вкрутить соответственно кран Маевского, заглушку, отключающие (регулировчные) краны (механизмы). Штатные пробки — заглушки уплотняются своими резиновыми уплотнителями. Вкручиваемое в пробки другое оборудование (металл по металлу) желательно уплотнить льном с плотной затяжкой ключами, фум-лента дает течи при обратном проворачивании.

• Установить радиатор на кронштейнах на стену – особый процесс требующий бурения, наличия самих креплений, точной разметки, так, чтобы радиатор был горизонтальным или его край с краном Маевского был приподнят.

• Радиатор может служить неплохим сепаратором воздуха из системы, если у него будет приподнят угол с воздухоотводчиком.

Подключить трубы к радиатору штатным способом, — пайкой к американкам для полипропилена, или с помощью штатных фитингов металлопластика…

Стандартное решение из магазина — полипропиленовый угловой недорогой настроечный кран, для схемы собранной из полипропилена.



Медные или пластиковые трубы для радиаторов? – Мастер сантехники

Трубы – один из самых важных компонентов вашей водопроводной системы, без них у вас вообще не было бы системы. Они следят за тем, чтобы вода попадала из точки А в точку Б, вот и все!

Так почему эта тема так важна? Ответ прост: трубы могут быть изготовлены из самых разных материалов, оба варианта хорошо работают по-разному и служат своим целям, каждый вариант имеет свои плюсы и минусы.

В этой статье мы рассмотрим пластиковые и медные трубы для радиаторов и центрального отопления, а также какой материал вы должны выбрать в зависимости от ваших потребностей.

Как долго служат медные трубы?

Пожалуйста, включите JavaScript

Как долго служат медные трубы?

Можно ли использовать пластиковые трубы для радиаторов?

В течение десятилетий медь была основным материалом для всех труб для систем отопления, но пластиковые трубы становятся все более популярными и теперь часто используются для радиаторов.

В настоящее время пластик широко используется почти во всех сантехнических приборах, хотя существуют ограничения. Пластиковые трубы нельзя использовать для подключения котла, а также для газа.

Медные или пластиковые трубы для радиаторов?

Хотя пластик является отличной альтернативой меди для обычных трубопроводов, для любого трубопровода, который подключается непосредственно к радиатору, я использую медь. Почему? Две причины.

One – Эстетика

Первая причина в том, что они выглядят лучше — трубы более прямые, и если вы собираетесь их красить, то при покраске меди вы получите гораздо более красивую поверхность.

Two – Прочность

Во-вторых, медь прочнее , и хотя оба типа труб склонны к протечкам при ударе и т. д. Медь выдержит немного большее воздействие, так как соединения на удивление немного более гибкие, что делает их более вероятными. держать.

Медные или пластиковые трубы для теплого пола?

Хотя мы считаем, что медь следует использовать для непосредственного подключения к радиаторам или для любых других видимых трубопроводов, теплый пол должен быть установлен с использованием пластиковых труб.

Пластиковая труба более гибкая, чем медная, и из-за расположения теплых полов, которые укладываются по шаблону, медь просто не подходит из-за своей жесткости, из-за которой требуется слишком много усилий, чтобы сделать все эти крутые повороты.

Количество стыков, необходимых для надлежащей укладки системы напольного отопления из меди, резко увеличивает риск протечек.

Медные или пластиковые трубы для труб центрального отопления?

Хотя у пластика есть свои преимущества в том, что он прост в установке и достаточно гибок, чтобы проходить через балки и т. д., лично я придерживаюсь меди везде, где это возможно. Я думаю, что это очень показательно, что требуется, чтобы медь использовалась не менее 1 м до подключения к котлу.

Из-за того, что пластик в значительной степени дешевле, в настоящее время его часто используют при строительстве новых зданий. Хотя для меня, даже когда он установлен правильно, это только вопрос времени, прежде чем вы просто ждете, когда он выйдет из строя.

Мнение: Я чувствую, что при использовании более дешевой альтернативы количество вызовов сантехников в конечном итоге увеличится, поскольку они будут необходимы для устранения и ремонта всех вышедших из строя пластиковых труб и фитингов.

Плюсы и минусы пластиковых и медных труб

Как мы уже упоминали, оба типа отлично подходят для различных применений, но у них также есть свои недостатки, ниже мы рассмотрим плюсы и минусы каждого материала. при использовании в сантехнике.

Пластиковые трубы

Пластиковая сантехника — отличный вариант для тех, кто хочет самостоятельно установить сантехнику. Он тихий, устойчивый к коррозии и простой в работе, но имеет и некоторые недостатки.

Во-первых, пластиковые трубы не так долговечны, поэтому в будущем вам может понадобиться заменить их или заплатить больше за ремонт, потому что они подвержены разрушению быстрее, чем другие материалы, такие как медные трубы.

Соединения на этих трубах также могут быть негибкими, что означает, что они могут сломаться, если возникнет какая-либо деформация при установке их в труднодоступных местах или при быстрой смене давления воды.

Наконец, в то время как многие люди думают о трубах из ПВХ как о недорогом способе оборудовать свой дом сантехникой, этот материал на самом деле выглядит дешевым и непривлекательным, поэтому все выставленные трубы я бы заменил медными.

Плюсы

• Тихий
• Устойчивый к коррозии
• Простота установки
• Дешевый
• Не так легко замерзает

Минусы

• Не долговечные
• Негибкие соединения
• Потенциальный риск для здоровья
• Не помещается в ограниченном пространстве
• Выглядит дешево

Медные трубы

сами радиаторы, которые могут немного испачкаться.

Медные трубы — отличный вариант, если вы хотите, чтобы ваш дом выглядел чистым и долговечным. Медь часто выбирают из-за ее долговечности, простоты установки и способности выдерживать вибрацию.

Имейте в виду, что медные трубы более дороги и трудны в установке, а также могут подвергаться коррозии в течение длительного периода времени.

Достоинства

• Долговечность
• Подходит для ограниченного пространства
• Устойчив к вибрации
• Чисто, хорошо выглядит

Минусы

• Подвержен коррозии
• Трудно установить
• Более дорогой
• Может быть шумным

Вывод

Называйте меня старой школой, называйте меня как угодно, но я предпочитаю использовать медь, а не пластик везде, где это возможно, и буду использовать ее только там, где видно!

Не поймите меня неправильно, оба материала находят применение в традиционных и современных системах водоснабжения и отопления. Медная труба лучше всего подходит для подключения к радиаторам, а пластиковая бесспорно лучше для систем теплого пола.

Медные и пластиковые трубы также можно комбинировать, чтобы получить лучшее из обоих миров. Используя медные трубы в тех местах, где они хорошо работают, в сочетании с пластиковыми трубами, где это необходимо, вы получите эффективную систему трубопроводов, которая достаточно универсальна, чтобы удовлетворить любые потребности!

Советы мастеру-сантехнику

«Для гладкой и чистой отделки все видимые трубы должны быть медными!»

«Не нравятся звуки скрипящих труб при прогреве — ставь пластиковые!»

«В районах с плохим качеством воды используйте пластиковые трубы, так как они устойчивы к коррозии!»

«Если вы не уверены или не можете установить трубопровод самостоятельно, обратитесь за советом к местному сантехнику!»

Часто задаваемые вопросы

Подходят ли пластиковые радиаторные трубы?

Пластиковые радиаторные трубы — это хорошо, и они будут работать, хотя выглядят ужасно, а соединения не такие гибкие. Небольшой стук может вызвать серьезную утечку.

Лучше использовать медные или пластиковые трубы?

Оба материала имеют свое применение и могут использоваться в сочетании друг с другом. Очевидно, что пластик более гибкий, чем медь, и его легче согнуть, а медь прямая и более эстетична. В более современных установках используется пластик вне поля зрения и медь внутри жилых помещений.

Какую трубу лучше всего использовать для центрального отопления?

На мой взгляд, медь является лучшим универсальным материалом для водопроводных систем, включая системы отопления, за исключением полов с подогревом. Теплый пол следует укладывать в пластиковую трубу.

---

Обо мне

Я сантехник Ли. Я работаю сантехником уже более 40 лет и повидал все это. Люди называли меня волшебником, потому что я мог так легко все исправить — отсюда и прозвище Мастер сантехники. Я всегда рад помочь, поэтому, если вам нужен совет или просто кто-то, с кем можно поговорить о сантехнике, не стесняйтесь обращаться!

---

Еще вам может понравиться

Медные радиаторные трубы и пластиковые радиаторные трубы: что лучше?

Как у медных, так и у пластиковых радиаторных труб есть много плюсов и минусов. При рассмотрении вариантов для вашего дома или здания может быть трудно сделать выбор между ними. Что бы вы ни выбрали, вы хотите, чтобы это был правильный выбор для ваших нужд. Aquatek — это компания опытных инженеров по сантехнике и отоплению, которые хорошо оснащены, чтобы помочь вам сориентироваться в этом выборе. Более 35 лет надежной работы с благодарными клиентами выделяют их как экспертов как в области проектирования, так и в сфере обслуживания клиентов. Итак, с чего они предлагают вам начать?

Медные трубы

Медные трубы являются одним из наиболее распространенных видов сантехнических материалов, с которыми вы столкнетесь в доме, особенно для подачи воды, но они также используются для горячего водоснабжения, дренажа и, в некоторых случаях, для систем отопления. . Медные трубы проверены временем и не без оснований. Но у них есть и несколько недостатков.

Плюсы медных труб

• Медь — очень ковкий металл, ей можно легко придать различные формы и размеры в соответствии с потребностями установки. Его можно легко сгибать и соединять, образуя сложные системы трубопроводов, а соединения можно запаивать или обжимать, чтобы обеспечить постоянное уплотнение.
• Медь является отличным проводником тепла и электричества, что делает ее очень популярным выбором в системах отопления, особенно в коммерческих зданиях.
• Медь лучше сохраняет температуру, чем пластик.
• Медь устойчива к коррозии и прослужит десятилетиями без какого-либо обслуживания.

Минусы медных труб

• Это имеет свою цену. Медь немного дороже пластика.
• Медь хуже при постоянном контакте с землей, чем пластик.
• Медь можно использовать только в системах низкого напряжения.

Для чего следует использовать медные трубы?

Медные трубы можно использовать для многих целей. Их даже можно использовать в качестве строительных материалов, но у них есть пара ключевых применений при обогреве дома. Медные трубы чрезвычайно эффективны при использовании в качестве труб радиатора из-за их способности улавливать тепло. Вам также следует рассмотреть возможность использования меди для труб центрального отопления и котлов из-за их долговечности и способности выдерживать перепады температур.

Медные радиаторные трубы

Это основные трубы, передающие тепло от котла в ваши комнаты. Они будут уложены внутри металлического кожуха, который крепится либо к стене, либо к полу, а затем подключается к котлу. Термостат будет использоваться для контроля температуры, при которой нагревается котел. Этот термостат будет открывать и закрывать контур котла, нагревая трубы, а затем протекая по контуру для обогрева помещения. Термостат можно настроить на определенную температуру, и контур будет закрыт до тех пор, пока температура не повысится, а затем он разомкнет контур, и тепло будет передано в помещение. Медные трубы обычно используются для этой системы из-за их долговечности, устойчивости к коррозии и способности выдерживать высокие температуры.

Медные трубы центрального отопления и котла

Это трубы, которые используются для передачи тепла от радиатора к котлу. Они часто присоединяются к радиаторам с помощью штуцеров. Муфта – это устройство, используемое для соединения двух труб вместе. Обычно они используются для соединения труб центрального отопления с трубами радиаторов. Трубопровод центрального отопления будет иметь предохранительный клапан в верхней части контура, чтобы предотвратить избыточное давление в котле. Медь часто используется, потому что она может выдерживать как тепло, так и давление.

Пластиковые трубы

Пластиковые трубы становятся все более популярными, поскольку они дешевле медных. Существует множество различных видов пластика, которые можно использовать для изготовления труб. Их можно использовать для центрального отопления, но они не такие прочные, как медь. Существуют различные типы пластмасс, которые подходят для использования в пресной, сточной или соленой воде, поэтому перед принятием решения необходимо рассмотреть все типы пластиковых труб.

Плюсы пластиковых труб

• Пластиковые трубы дешевы. Это особенно важно, если вы заменяете большой участок трубы.
• Пластиковые трубы можно легко обрезать до нужной длины для установки.
• Пластиковые трубы можно легко соединить с помощью фитингов с плотной посадкой.
• Большинство видов пластика устойчивы к коррозии.

Минусы пластиковых труб

• Пластиковые трубы не так долговечны, как медные. При случайном ударе или контакте с химическими веществами они могут треснуть и сломаться легче, чем медь.
• Пластиковые трубы не следует использовать для систем высокого давления, поскольку они недостаточно прочны.
• Пластиковые трубы служат не так долго, как медные. Они не так устойчивы к коррозии и ломаются или трескаются раньше, чем медь.

Для чего использовать пластиковые трубы?

Как и медные трубы, пластиковые трубы также могут использоваться для различных структурных и функциональных услуг. Что касается отопления, пластиковые трубы чаще всего используются в двух ролях. Во-первых, это теплый пол. Гибкость пластика облегчает установку для этого проекта. Пластиковые трубы также используются, как и медные, в качестве патрубков радиаторов.

Пластиковые трубы для теплого пола

Теплый пол – это так просто, как кажется. Пластиковые трубы сгибаются и соединяются в своего рода сетку под плиткой или деревом, чтобы создать сеть труб под ногами. Эти трубы нагреваются или охлаждаются по команде, и соответственно регулируется температура подсоединенного пола. Пластиковые трубы являются распространенным и рекомендуемым инструментом для обустройства дома. Требуется небольшое техническое обслуживание, и требуется большое количество трубопроводов, что делает выбор пластмассы более выгодным с точки зрения затрат, чем медь.

Пластиковые трубы радиатора

Пластиковые трубы радиатора идентичны медным трубам радиатора, кроме материала, конечно. Хотя многие выбирают этот вариант, медь по-прежнему является ведущим проводником и контейнером экстремальных температур, и рекомендуется рассмотреть вопрос о том, чтобы заплатить более высокую цену за более надежный продукт для чего-то, что так часто используется, как радиатор.
