Как подключить умывальник самому, подробные рекомендации

Такой процесс, как установка умывальника, несложный, для его осуществления привлечение специалистов необязательно. Умывальники отличаются между собой по внешнему виду, по способу крепления, по месту их установки и отталкиваясь от этих данных, производиться монтаж раковины и подключение ее к канализации.

Содержание

1. Способы крепления и подключение к канализации
2. Подготовительные работы
3. Определение высоты крепления раковины
4. Разметка крепления
5. Монтаж креплений
6. Подключение раковины к водопроводу
7. Установка смесителя
8. Монтаж раковины
9. Подключение к канализации
10. Виды сифонов и материал для их изготовления
11. Установка сифона
12. Правила крепления раковины тюльпан
13. Видео

Способы крепления и подключение к канализации

Способы крепления, установка умывальника зависит от выбранной модели, материала из которого она изготовлена.

• первый способ крепления, это стандартный и производится при помощи шпилек. Этот способ используется для умывальников изготовленных из легких материалов. Подготовив место, отмечаются места для отверстий с последующим просверливанием их. Далее, вкручиваются дюбеля со шпильками и монтируется чаша. После выполняется подключение к системе канализации используя сифон и прилежащие детали. Если сантехническое устройство с переливом, монтируется дополнительная трубка к сифону. Установку этим способом можно производить своими руками;
• следующий способ крепления, это тот же стандартный, только вместо шурупов используется кронштейн. После просверливания отверстий забиваются пробки, потом прикручивается кронштейн. Кронштейн является самым надежным и качественным из способов крепежа. Закончив прикручивание кронштейнов можно на них крепить раковину и выполнять подключение сифона к системе канализации. Кронштейн для раковины может быть выполнен из разных материалов из-за чего кронштейн и его жесткость отличаются. Их выбор нужно производить в зависимости от выбранной модели раковины с расчетом на них нагрузки.

Кронштейны для крепления раковиныШпильки для крепления умывальника

Виды кронштейнов:

• чугунный кронштейн представляет собой Т образную стойку, имеющий специальную, для крепежа платформу. Чугунный кронштейн является надежным и качественным;
• сварные кронштейны из стали, форма которых в форме буквы Т или Г;
• кронштейны, форма которых напоминает рамку. Этот способ так же прост, как и предыдущий и крепеж можно выполнять своими руками;
• тумбовый метод раковины используется при выборе умывальника, встраиваемого в предмет мебели, столешницу или в определенную, специально приобретенную тумбу. Этот способ подходит для маленькой ванной.

СтальнойЧугунныйРамка

Подготовительные работы

Монтаж и подключение раковины своими руками процесс несложный, который можно разделить на несколько этапов. Первый этап, это подготовительные мероприятия для монтажа умывальника.

Выбор места в ванной комнате или проведение демонтажа старого умывальника. В маленькой ванной лучше использовать угловую раковину, или встроенную в мебель ванной комнаты, столешницу, тумбу, стиральную машину, которую можно разместить в комнате не занимая много места.

Определение высоты крепления раковины

Определение высоты расположения раковины. Если она не имеет дополнительных аксессуаров, то стандартная высота крепежа 85 см, даже для маленькой ванной. Отметив данную высоту, проводится линия, по которой будет крепиться верхний уровень умывальника. В случае использования раковины тюльпан или умывальника, вмонтированного в столешницу, высоту крепежа сантехнического устройства определять нет необходимости, так как она зависит от высоты пьедестала или столешницы.

Разметка крепления

Разметка мест крепежа на стене производится следующим образом: для точного просверливания необходимых отверстий для произведения креплений нужно приложить к стене раковину, совмещая верхний уровень раковины с отмеченной линией и через крепежные отверстия, находящиеся в чаше, выполнить отметку их на стене. Выполнение действий по отметке крепежных отверстий своими руками осуществлять лучше вдвоем. Другое дело если используется раковина, тюльпан или установленная в столешницу, поставив чашу на подножку и пододвинув к стене можно спокойно произвести отметку.

Подготовка места крепленияСверяем по уровню

Монтаж креплений

Следующий этап, это монтаж креплений, выбор которых зависит от способа установки раковины:

• по произведенной разметке крепежных отверстий выполняется их просверливание;
• в эти дыры забиваются дюбели;
• в дюбель вкручиваются специальные шпильки. Она вкручивается на глубину такую, что б выступающий наружу ее край позволил закрепить раковину и закрутить фиксирующую гайку. Длина этого края шпильки должна быть не маленькой, а чуть больше чем толщина чаши, плюс расстояние для гайки.

Делаем отверстияВкручиваем дюбеляВкручиваем крепежные шпильки

Подключение раковины к водопроводу

Третий этап, это подключение умывальника своими руками к водопроводной системе. Этот этап начинается с подключения смесителя. Его крепление возможно производить и по завершении установки умывальника, но рекомендуется это делать в первую очередь, так как все подключения производятся в нижней части чаши. Также в зависимости от разновидности раковины монтаж смесителя, может, производится на стену или столешницу.

Смеситель для умывальника

Установка смесителя

Схема крепления смесителя выглядит следующим образом:

• вкручиваются специальные крепежные шпильки;
• далее, производится монтаж шланга, с помощью которого осуществляется подвод водоснабжения. Их нужно затянуть используя ключ рожковый, усилия при их затягивании нужно прилагать умеренные;
• теперь проводятся шланги для подачи воды сквозь отверстия умывальника;
• далее, на шпильки для крепежа с обратной их стороны одеваются уплотнительные резинки, шайбу для прижима и наживляют гайку;
• последним пунктом является затягивание крепежных гаек.

Монтируем шпилькиВкручиваем шлангФиксируем все гайки, шурупыПодвод воды к смесителю

Монтаж раковины

Подключив сантехническое устройство своими руками к водоснабжению, можно переходить к следующему этапу, это монтаж умывальника:

• этот этап самый легкий, раковину нужно одеть на шпильки, вставив пластиковые прокладки произвести затягивание гаек;
• при использовании мойки тюльпан или раковины, вмонтированной в столешницу, крепление ее происходит на опорные элементы.

Монтаж раковины на крепленияУстановка раковины тюльпан

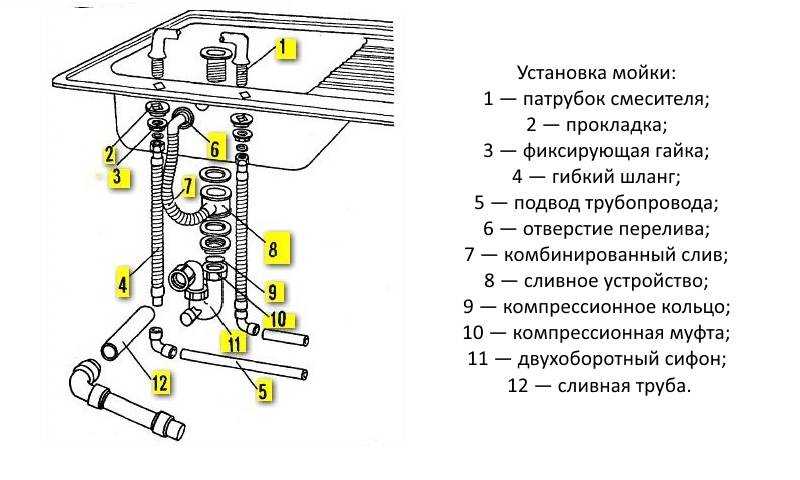

Подключение к канализации

Закончив установочные работы и подсоединение к водоснабжению, нужно подключить раковину своими руками к канализации. Данный процесс берет свое начало с монтажа сифона. При его установке необходимо учитывать с переливом раковина или нет. Если да, то сифон должен быть оборудован дополнительной трубкой для перелива воды в систему канализации.

Сифон

Виды сифонов и материал для их изготовления

Сифон, это конструкция, напоминающая английскую букву S, расположение которой находится сразу под раковиной. Его назначение, это подключение к системе канализации для вывода воды. Сифоны бывают разных видов:

• сифоны бутылочного типа. Преимуществами являются наличие водяного затвора, возможность подключения слива воды со стиральной машинки, самостоятельная регулярная очистка. Этот тип зачастую используется с переливом;
• сифоны трубчатые, которые напоминают изогнутую трубу. В изгибе этой трубы образуется затвор, предотвращающий появлению специфических запахов;
• сифоны гофрированные, напоминает трубчатые, только с той разницей, что благодаря своей пластичности может принимать любую форму, становясь более компактным;
• сифоны с переливом, это все вышеперечисленные разновидности с дополнительным ответвлением трубы, выведенная с сифона в верхнюю точку раковины, для предотвращения перелива воды из нее.

ГофрированныйБутылочныйСифон двойнойСифон с переливомТрубчатый сифон

Сифоны изготовляются из разных материалов:

• чугунный сифон, его преимущества это устойчив к коррозии, прочность. Чугунный сифон имеет и недостатки, это плохое очищение, сложный процесс демонтажа. Чугунный сифон используется только в ванных комнатах;
• латунные сифоны, его преимуществами являются долговечность, прочность, не поддается коррозии, легкий демонтаж;
• сифоны из пластика, наиболее распространенный вид, из-за доступной цены, простоты монтажа и демонтажа, достаточно прочные.

Установка сифона

• необходимо разместить выпуск сифона в чашу и закрепить его. Если раковина с переливом монтируется дополнительная трубка;
• производится прикручивание трубы;
• конец трубы нужно вставить в выпуск канализации. Если размер трубы маленький и не соответствует отверстию канализации, используется переходник с названием манжета;
• по окончании монтажных работ нужно проверить все соединения чтоб отсутствовали протечки.

Установка сифона

Рассмотренный выше инструктаж установки и подключения раковины используется в основном для навесных раковин или если нужно подвесить угловую, которую устанавливают в маленькой ванной. При установке раковины тюльпан, или используя столешницу, способ крепежа немного отличается. Раковина, которая крепится в столешницу или тумбу имеет преимущество, это хорошая устойчивость и крепеж происходит без просверливания поверхности стен.

Правила крепления раковины тюльпан

При креплении раковины тюльпан существуют определенные правила:

• как и при стандартном креплении тюльпан нужно подставить к стене для определения мест крепежных отверстий;
• далее, крепится чугунный кронштейн, с помощью которого крепится раковина тюльпан.
  Его крепление выполняется по тому же принципу что и дюбель со шпилькой;
• крепится чаша на прикрученный кронштейн, одновременно пододвигая подножку конструкции. Нужно отметить, что тюльпан бывает монолитный, раздельный, с укороченной подножкой, который используется в маленькой ванной;
• после производится монтаж сифона и уж потом смесителя;
• заключительным этапом является монтаж подножки, которая скроет все коммуникации.

Этапы установки раковины тюльпан

Итак, установка раковины в ванной самостоятельно не требует помощи специалистов. Его качество и надежность зависит от используемых материалов, способов креплений своими руками, моделей раковины, благодаря которым некоторые виды умывальников можно разместить в маленькой ванной из-за своей компактности.

Видео

Как установить раковину в ванной собственными руками

Очень сложно представить помещение ванной комнаты без раковины. Если в ваших планах самостоятельное обустройство ванной, вам, так или иначе, придется заняться монтажом мойки. Особенности установки данного сантехнического элемента будут зависеть от ряда нюансов.

Итак, сегодня мы поговорим о большинстве существующих аспектов, касающихся установки раковин в ванных.

О подведении канализации и водопровода

Методы, выбранные для подведения и расположения коммуникационных элементов, будут зависеть от типа приобретенной вами раковины.

Сначала разберем вопрос с водопроводом. Конструкция большинства ванных помещений в новых домах позволяет выполнять скрытую прокладку патрубков, которые «прячут» под отделочный слой. Идеальный вариант подводки предполагает что, к моменту монтажа мойки в стене (тридцать-сорок сантиметров над полом), там уже закреплена пара переходников, имеющих наружную резьбу. Необходимо произвести подключение гибких шлангов смесителя к данным переходникам.

Обычно все элементы видимых коммуникаций закрываются посредством декоративного кожуха или опорной ножки умывальника.

В данном контексте у нас есть некоторые варианты экономии пространства

1. Вмуровываем в стену переходник, имеющий внутреннюю резьбу. Это следует осуществить таким образом, чтобы часть корпуса устройства немного выступала.
2. Если мы имеем дело с узкой ножкой или кожухом – размещение патрубков можно производить в вертикальном порядке (друг над другом).
3. В случае, когда скрытая полость недостаточно глубокая, рекомендуем применение гибких шлангов, каждый из которых оснащен угловым коннектором.

Подведения слива – менее сложная задача. Выход сливной трубы можно разместить на разных высотах, главное здесь – обеспечить угол уклона слива 2:100 – 4:100. Выступ раструба сливной трубы может быть минимальным по отношению к плоскости стены, однако расширительный элемент (кольцо) должен выходить на поверхность.

Несколько слов о разновидностях раковин

Расскажем вкратце об основных популярных разновидностях моек и особенностях их установки.

О раковине-тюльпане

Центр мойки такого типа опирается на «ногу», а крепление конструкций к стенам осуществляется задней стороной (задний бортик). Крепеж смесителя возможен как к корпусу мойки, так и к поверхности стены, это будет зависеть от того, где будут расположены врезные отверстия. Ножка мойки-тюльпана – полая внутри, поэтому в ней несложно спрятать различные коммуникации.

О раковине-кувшинке

Такие конструкции не оснащаются опорными ножками и крепятся при помощи пары кронштейнов, имеющих определенную форму. Если не считать отсутствия опорной «ноги», мойка-кувшинка очень похожа на раковину-тюльпан. Преимущество «кувшинки» в том, что ее можно установить практически в любом месте ванной.

О «мойдодыре»

Мойдодырами называют различные виды моек, выполненных в форме небольших шкафчиков, которые сверху венчает чаша раковины. В принципе, сам корпус шкафчика может быть заменен металлическим каркасом. Несомненно, достоинство таких конструкций в том, что их можно за короткое время демонтировать и переместить на другое место, не разбирая. Кроме того, под самой раковиной есть специальный отсек, где можно хранить бытовую химию или другие полезные вещи.

О мойке, встроенной в столешницу

Такой вариант относится к числу самых современных решений. В рамках данного подхода крепление чаши, по сути, отсутствует. Подобные конструкции отличаются оригинальным и презентабельным внешним видом. В некоторых случаях речь также идет о дополнительных функциональных поверхностях.

Установка раковины своими руками

Про установку мойки-тюльпана

Основную нагрузку от такой конструкции несет узел, при помощи которого она крепится к стене. Большинство видов раковин данной категории отличаются плоским задним бортом с двумя отверстиями. Через них мойку крепко прижимают к одной из стен.

Главная проблема в процессе установки раковин-тюльпанов – грамотный расчет высоты расположения креплений. В некоторых случаях данный параметр указывают в инструкции к раковине, но далеко не всегда. Для правильного определения высоты нужно установить саму мойку на поверхность ровного пола и замерить расстояние до середины каждого крепежного отверстия. После этого измеряем высоту опорной ноги и суммируем результаты. Если монтаж на таком уровне (высота) нереален или нежелателен, можно аккуратно подрезать ногу при помощи отрезного круга (для бетона).

Итак, в первую очередь наносим разметку на одну из стен. Проводим горизонтальную черту, на ней, при помощи двух отметин показываем расстояние между крепежными осями. Затем, используя перфоратор, начинаем сверление отверстий диаметром от 12 до 14 миллиметров. Сверлим вначале в режим без ударов, для того чтобы не повредить плитку. В каждое из просверленных отверстий вбиваем пробку из пластика. Затем в пробку вкручивается шпилька, имеющая метрическую резьбу.

Для монтажа всей конструкции вначале ставим ножку в нужную точку, потом устанавливаем на нее саму раковину таким образом, чтобы каждая шпилька попала в соответствующее отверстие.

О монтаже навесной раковины

Разновидности конструкций моек, не оснащенные ножками, естественно подвергаются серьезным динамическим нагрузкам, — одних шпилек здесь будет недостаточно. Крепеж навесной раковины осуществляется за счет специальных кронштейнов. Такие кронштейны, в данном случае, могут быть скобами с покрытием из хрома или стандартными металлическими уголками.

Как и в случае с мойкой-тюльпаном, главная проблема в процессе установки навесной раковины – правильное определение высоты монтажа. Тщательно обмерив задний бортик конструкции, переносим разметку на поверхность стены. Пару кронштейнов размещаем, ориентируясь на отметки. Наметить центр каждого крепежного отверстия лучше всего путем прикладывания кронштейна к поверхности стены.

Рекомендуем воспользоваться следующим методом крепежа: в первую очередь крепим кронштейны в одной из точек, после чего проверяем горизонт установки при помощи реечного уровня. Закончив с проверкой горизонтальности, отмечаем точки основного крепления. Кронштейны в этот момент следует снять или немного провернуть (если позволяет конструкция) для того чтобы открылся доступ для сверла. Далее высверливаем отверстия и заканчиваем установку мойки.

Важный момент! Если за отделочным слоем стены есть пустоты, крепеж раковины производится в несущий слой стеновой конструкции. В таком случае необходимо предусмотреть необходимое количество «закладных» в каркасе, для того чтобы исключить вероятность «ухода» стены вследствие прижимных усилий, в процессе монтажа раковины.

Видео: Установка раковины с тумбой своими руками

С этим материалом читают так же:

Установка смесителя в ванной комнате

Установка ванной своими руками

Оборудование душевой кабины в своей квартире

Разводка труб в ванной своими руками

There are no comments posted here yet

Оставьте свой комментарий

Posting comment as a guest.

Имя (Обязательно):

Email (Обязательно):

Читайте так же

Детали сантехники раковины ванной

К

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.04.22

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванн и общем строительстве с двадцатилетним профессиональным опытом.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и журналист, которая работала в различных онлайн-новостях и СМИ, писала и редактировала темы, включая науку об окружающей среде и комнатные растения.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Не все говорят на сантехнике. Чтобы усложнить ситуацию, имена некоторых компонентов сантехники не говорят сами за себя. Если вам нужно купить деталь, поискать что-то или вызвать сантехника, будет проще, если вы знаете названия задействованных деталей.

Раковина в ванной, например, состоит из нескольких основных частей, которые могут сломаться, протечь или засориться. Все они широко доступны и легко заменяются при необходимости. Но вы должны знать, что спрашивать при покупке запчастей.

Запорная арматура

Запорные клапаны — это небольшие клапаны (обычно металлические, но иногда и пластиковые), расположенные между входными трубами подачи воды и подающими шлангами или трубками, которые соединяются с патрубками на смесителе для раковины. У большинства из них есть овальная ручка в форме футбольного мяча, которую вы поворачиваете, чтобы открыть или закрыть клапан.

Запорная арматура, также называемая запорной арматурой, позволяет перекрыть подачу воды на мойке, а не перекрывать воду во всем доме. Они видны парами: один клапан регулирует подачу горячей воды; другой управляет холодной водой. Многие запорные клапаны используют компрессионные фитинги, поэтому их можно устанавливать на водопроводные трубы без пайки. Но вам придется отключить воду в доме, чтобы заменить запорный вентиль.

Ель / Кевин Норрис

Трубки подачи

От патрубков смесителя для раковины до запорных клапанов обычно можно увидеть пару узких трубок подачи. Они могут быть изготовлены из плетеной проволочной сетки, пластиковой сетки (обычно белой), цельного пластика (часто серого) или хромированной меди. Обычно они присоединяются к патрубкам и запорной арматуре с помощью накладных гаек. Эти питающие трубки иногда выходят из строя, и нередко их приходится заменять.

Ель / Кевин Норрис

Дренажный патрубок

Наконечник или хвостовик раковины представляет собой прямой участок трубы, который соединяется с нижней частью сливного фитинга раковины. Если в раковине есть выдвижной слив, рычажный стержень сливного узла соединяется с портом на задней части насадки. Обычно хвостовик крепится к сливному патрубку с помощью накидной гайки: кольца с резьбой, которое можно затягивать и ослаблять вручную (или с легким уговором плоскогубцами). Под гайкой находится коническая пластиковая шайба, обеспечивающая герметичность.

Совет

Накидные гайки вдвойне полезны, потому что, если вы когда-нибудь уроните какой-либо предмет в слив раковины, вы сможете разобрать накидную гайку, чтобы достать ее.

Ель / Кевин Норрис

P-ловушка

P-ловушка состоит из двух частей: U-образного изгиба (3a) и рычага ловушки (3b). Эти две изогнутые секции трубы позволяют подключить раковину к канализационной линии. Изогнутый сифон — это простое защитное приспособление, которое удерживает стоячую воду и предотвращает подъем канализационных газов из стока раковины. Нижняя часть U-образного колена остается заполненной водой, чтобы газы не проходили.

Каждый раз, когда вы спускаете воду в канализацию, старая вода в изгибе вымывается и заменяется новой водой. Части P-ловушки собраны с помощью накидных гаек, хотя в некоторых старых домах можно увидеть ловушки, приклеенные растворителем. Если у вас есть один из них, хорошей идеей будет заменить ловушку на разборную, например на скользящую гайку.

Ель / Кевин Норрис

Дренажная труба

Сливная труба раковины подключается к бытовой водопроводной системе. Он соединяется с ловушкой еще одним соединением с накидной гайкой. (Накидные гайки делают ремонт сантехники раковины таким простым.) Большинство водосточных труб для раковины в ванной имеют диаметр три дюйма, хотя они могут быть меньше или больше.

Ель / Кевин Норрис

Как установить сантехнику для раковины в ванной: установка собственной раковины в ванной

Назад к дому Руководство по проекту

Сложность новичок

Время < 2 часов

Независимо от того, устанавливаете ли вы новую раковину или просто заменяете старые трубы, каталог Oatey содержит все необходимые трубчатые трубы для любого типа сантехники. Трубы бывают пластиковые, латунные и полулитые; хотя любой тип материала трубы можно комбинировать с другим. Tubular также поставляется с очистителем и без него — фитинг, который используется для легкого доступа к сантехнике для очистки без необходимости снимать все приспособление. Трубы также бывают разных диаметров, в том числе 1-½ дюйма (подходят для кухонь и прачечных) и 1-¼ дюйма (обычно подходят для ванных комнат).

Примечание. Это руководство касается применения типичных для ванной комнаты трубопроводов из-под раковины к стене. Все трубы, как правило, должны иметь диаметр 1-1/4 дюйма, но проверьте подключение к стене.



Что вам понадобится для этого проекта

1. Установите выдвижной слив

В этом руководстве предполагается, что вы уже приобрели чашу (чаши) раковины и уже установили сантехнику на стене. Независимо от местоположения, вся сантехника раковины будет подключаться к сливу в чаше раковины. Для ванных комнат мы рекомендуем выдвижные сливы Oatey, которые можно установить в соответствии с этой инструкцией.

2. Определите, какой у вас тип установки

Существует множество различных типов установки под раковиной. Например, типичная сантехника имеет трубу, идущую прямо от раковины к стене. Однако иногда настенная розетка может быть смещена, что требует гибкой удлинительной трубки. В случаях, когда сантехнический выход находится в полу, например, в историческом доме, потребуются дополнительные сантехнические приспособления.

• Если у вас две раковины с одним сливом, начните с шаг 3 .
• Если ваш сантехнический выход находится в стене, перейдите к шагу 5 .
• Если ваш сантехнический выход находится в полу, перейдите к , шаг 10 .

Если у вас есть две раковины с отдельными сантехническими выходами, определите положение их выходов и перейдите к соответствующим шагам, указанным выше.

Инструкции для двойной раковины:

Если у вас есть две раковины в ванной, которые соединяются с одним выходом, вам придется соединить трубы двух раковин, используя:

• (2) Отводные рычаги скользящего соединения
• Тройник центрального выхода

Или

• Центральный выпуск отходов

Примечание. В зависимости от расположения туалетного столика может потребоваться переделка водопровода внутри стены.

3. Присоедините отводные рычаги первого шлицевого соединения

Наденьте гайку на хвостовик, прежде чем установить под него шайбу скошенной стороной вниз. Удерживая первый перепускной рычаг за хвостовик, навинтите гайку на рычаг над шайбой.

Затем определите, где отводной рукав будет соединяться с тройником, чтобы определить, где резать. Измерьте расстояние от центра хвостовика до входного отверстия тройника, затем отрежьте отводной рукав по этому измерению.

Примечание. Обычно необходимо измерить и обрезать трубу до нужной длины, поскольку она редко соответствует точному размеру сливного рукава.

4. Присоедините центральный выпускной тройник

Затем прикрепите выпускной тройник, надев гайку и шайбу на конец первого перепускного рычага (скошенная сторона шайбы снова должна быть обращена наружу), затем ввинтите их в выходной тройник. Повторите эти шаги со вторым рукавом отходов.

После того, как вы установили шлицевые соединения в центральную точку Т-образного соединения, вы готовы подсоединить трубопровод к выпускному отверстию для отходов.

• Если водопроводная розетка находится в стене, перейдите к шагу 5 .
• Если сантехника находится в полу, перейдите к шагу 10 .

Инструкции по розетке в стене:

В ситуациях, когда сливное отверстие выходит в канализацию внутри стены, вам потребуется:

• Форма N Oatey Fit (ЕСЛИ СМЕЩЕНИЕ)
• Комплект P-ловушки

5. Примените гибкий или стандартный удлинитель (ЕСЛИ СО СМЕЩЕНИЕМ)

Если розетка не находится прямо на одной линии с насадкой, она может быть смещена. Это потребует от вас установки детали формы N, чтобы перекрыть зазор между концом хвостовика и J-образным изгибом.

Начните с размещения фитинга формы N на хвостовике, надвинув гайку скользящего соединения на хвостовик и удерживая ее на месте, пока вы надеваете под нее шайбу. Удерживая форму N Fit на хвостовике, привинтите другую гайку шлицевого соединения поверх шайбы на хвостовике к J-образному соединению.

Примечание. Все шайбы следует размещать скошенной стороной наружу.

6. Измерение и обрезка стеновой трубы

Измерьте требуемую длину настенной трубы, зажав J-образное колено на хвостовике и измерив расстояние от выходного отверстия настенной трубы до конца J-образного колена. Отметьте стенную трубу на измеренном расстоянии и отрежьте трубу по отметке труборезом. Удалите J-образный изгиб, так как вы еще не будете его устанавливать.

7. Установите настенную трубу

Поместите гайки и шайбы на настенную трубу в порядке: сначала самая маленькая гайка, затем более крупные гайки (гайка шлицевого соединения, гайка адаптера ловушки) и, наконец, шайба сверху. Когда трубка вставляется в настенную розетку, большая гайка должна быть навинчена на шайбу в месте соединения трубки и розетки, а меньшая гайка висит над другим концом трубки, где будет соединяться J-образный изгиб.

8. Установите J-образный изгиб

Наденьте гайку шлицевого соединения на хвостовик и, удерживая ее на месте, установите под нее шайбу. Наденьте J-образный отвод на хвостовик и закрутите гайку шлицевого соединения поверх шайбы на хвостовике к соединению J-образного отвода. На другом конце навинтите гайку шлицевого соединения настенной трубы на соединение J-образного колена с настенной трубой.

Совет: Нажмите здесь, чтобы посмотреть, как установить P-Trap.

9. Проверка на наличие утечек

Поместите поддон под трубы и проверьте на наличие утечек проточной водой в течение минуты или двух, наблюдая за сантехническими соединениями на наличие капель.

Совет: Если есть утечки, затяните гайку. НЕ затягивайте слишком сильно. Снимите гайку и при необходимости установите шайбу на место.

Инструкции по выходу в пол:

Несмотря на то, что выходы в пол обычно устарели и не соответствуют нормам, сантехника в ванных комнатах в старых домах может оказаться обычным явлением. Как правило, для сантехники в такой ситуации вам понадобится:

• S-ловушка

10. Измерьте и отрежьте трубу пола

Для начала приложите J-образное колено к хвостовику и измерьте расстояние от сливного отверстия пола до конца J-образного колена. Добавьте дополнительный дюйм к измерению. Таким образом, труба входит в переходник достаточно далеко, чтобы образовать уплотнение. Отметьте S-образную трубу на измеренном расстоянии и отрежьте трубу по отметке труборезом. Удалите J-образный изгиб.

11. Установите напольную трубу

Поместите гайки и шайбы на S-образную трубку в порядке: сначала наименьшая гайка, затем гайка большего размера (гайка шлицевого соединения, гайка адаптера ловушки) и, наконец, положите шайбу сверху. Когда труба вставлена ​​в выпускное отверстие в полу, гайка большего размера должна быть навинчена на шайбу в месте соединения трубы и выпускного отверстия, а гайка меньшего размера должна нависать над другим концом трубы, где будет соединяться J-образный изгиб.
