Подключение греющего кабеля смотреть онлайн видео от Зона тепла
12+
5 месяцев назад
Зона тепла — электрический обогрев кабелем2 подписчика
Подробная статья с фото КАК ПОДКЛЮЧИТЬ ГРЕЮЩИЙ КАБЕЛЬ: https://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/
Для более быстрого просмотра можно воспользоваться функцией быстрого воспроизведения.
Тайм-коды:
00:36 — Обзор инструментов, делающий подключение наиболее более быстрым и комфортным. Зажим для снятия оплетки с жил, кримпер для обжатия гильз, монтажный нож, плоскогубцы, утконосы, шило или тонкая отвертка, бокорезы и промышленный фен выдающий температуру около 250°С.
00:54 — обзор комплекта подключения греющего кабеля.
01:40 — Начало разделки греющего кабеля. Снимаем внешнюю изоляцию. Резать следует аккуратно, чтобы не повредить оплетку под изоляцией, она потребуется для подключения заземления.
02:38 — Расплетаем оплетку. Удобнее всего это делать шилом.
03:32 — Снимаем внутреннюю оболочку из термопластика.
04:30 — Снимаем матрицу. Делаем небольшой круговой надрез вокруг матрицы (сильно давить не стоит, можно повредить медные жилы), затем делаем прогиб в месте разреза и нагреваем феном. Матрица становиться очень пластичной и ее легко стянуть с помощью утконосов.
06:50 — Одеваем гильзы на жилы и делаем их обтяжку с помощью кримперов.
07:43 — Одеваем и нагреваем маленькие термотрубки для изоляции жил.
08:45 — Одеваем еще одну маленькую трубку на кабель. После каждого прогрева желательно дать трубке остыть.
В итоге у нас получается соединение изолированное друг от друга и от земли.
10:12 — Начинаем работу с силовым проводом. Одеваем заранее длинную внешнюю муфту и еще две маленьких термоусадки на каждую жилу отдельно.
11:20 — Вставляем жилы силового провода в гильзы.
12:30 — Обтягиваем феном термоусадки на жилах силового провода.
13:50 — Подключаем «землю».
17:42 — Обсаживаем общую большую муфту. Прогревать следует начинать с середины муфты, чтобы избежать образования воздушных пузырей. На концах муфты должен выступить клей.
ru/product/salnik-dlya-vvoda-v-trubu-12/
Сальник (проходка) для герметизации ввода в трубу универсальный: https://zona-tepla.ru/product/salnik-dlya-vvoda-v-trubu-universalnyj/
ОПИСАНИЕ ВИДЕО:
Подключать будем к обычному проводу с вилкой. Желто-зеленый провод всегда земля, его при разделке делаем длиннее остальных — это нам потом пригодится.
Работать будем с экранированным греющим саморегулирующимся кабелем . Данный кабель имеет оплетку (экран) из медной луженой проволоки.
Контакты интернет магазина: https://zona-tepla.ru/kontakty/
Продажа и подбор греющего кабеля и комплектующих компания «Зона Тепла»
+7(846) 233-42-48
+7 937-645-62-46 телеграмм, вайбер, вотсап
сайт https://zona-tepla.ru/Подключение греющего кабеля к сети
Содержание статьи
- 1 Греющий саморегулирующийся кабель внутри трубы. Подключение
- 1.1 Как подключить греющий кабель для ввода в трубу.
- 2 Как подключить кабель для обогрева труб
- 3 Как выбрать и установить греющий кабель
- 3.
1 Что это такое, применение - 3.2 Виды греющего провода
- 3.
- 4 Подключение нагревательного кабеля
1 Что это такое, применениеГреющий саморегулирующийся кабель внутри трубы. Подключение
Как подключить греющий кабель для ввода в трубу.
По большому счету подключение саморегулирующегося кабеля, предназначенного для обогрева труб изнутри, отличается от аналогичного подключения греющего кабеля на трубу только концевой муфтой.
Концевые муфты, как правило, представляют из себя специальный клеевой термоусадочный колпачок и клеевую муфту на внутреннюю изоляцию.
Подробные инструкции с фото и видео о том, как подключить к греющему кабелю провод питания, можно посмотреть в общей статье: подключение греющего кабеля, а ниже вы найдете полное видео именно с подключением греющего кабеля внутрь трубы и описание с фото, как делается концевая муфта.
Снимаем внешнюю изоляцию саморегулирующегося кабеля:
Расплетаем оплетку греющего кабеля:
Для обогрева труб изнутри допустимо использовать только нагревательный кабель с экраном (оплеткой или, иначе, заземлением).
И из экранированных греющих кабелей целесообразно применять именно нагревательные кабели, специально созданные для внутреннего обогрева. Во-первых, они минимизированного диаметра, чтобы как можно меньше занимать площадь внутреннего сечения обогреваемой трубы, второй из наиболее важных пунктов — пищевая изоляция греющего кабеля.
Обрезаем оплетку:
Выкусываем кусачками уголок (внутренняя оболочка греющего кабеля вместе с матрицей):
Можно заранее примерить муфты и при необходимости откорректировать длину конца греющего кабеля, зачищенного от внешней пищевой изоляции и оплетки:
Обсаживаем строительным феном внутреннюю муфту на внутренней изоляции саморегулирующегося нагревательного кабеля:
Сразу, пока муфта горячая, зажимаем конец плоскогубцами с умеренным усилием, так чтобы клеевой слой смешался, но чтобы края плоскогубцев не прорвали мягкий разогретый материал муфточки:
Заключительный этап герметизации конца саморегулирующегося греющего кабеля внутрь трубы.
Даем остыть пару минут внутренней муфте. Внимательно приглаживаем, если есть, торчащие кончики проволочек оплетки. Обрезаем внутреннюю муфту, если необходимо, оставив около 3 миллиметров склеенных стенок.
Одеваем и обсаживаем колпачок. Нагрев производим с кончика, слегка натягивая колпачок за холодный вначале край на греющий кабель.
Удаляем при необходимости излишки выступившего клея, и даем остыть не деформируя:
Подключение греющего кабеля, вернее герметизация конца саморегулирующегося нагревательного кабеля для ввода в трубу, завершена:
Перед подключением шнура питания к греющему кабелю вспомните заранее о том, что нужно перед этим одеть на нагревательный кабель сальник для ввода в трубу!
Процесс подключения шнура питания здесь: Подключение греющего кабеля.
Как подключить кабель для обогрева труб
Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.
Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.
Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.
Поверх трубы или внутри нее?
Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.
Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.
Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.
Как подключить греющий кабель к сети?
Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.
Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:
- строительный фен,
- бокорезы или ножницы,
- кримпер для обжима гильз или плоскогубцы,
- стриппер для снятия изоляции, вместо него можно применить нож,
- плоскогубцы с узкими носами,
- обычные плоскогубцы,
- нож.
Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.
Вот как подключить к сети греющий кабель с медной оплеткой:
Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:
Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:
Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:
Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:
На провода и жгут оплетки надеваются гильзы и обжимаются:
Затем на каждый провод надевается изоляция и феном садится:
Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции.
Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:
На шнур питания или нагревающий кабель надевается большая термоусадка:
На каждый отдельный провод кабеля питания надевается маленькая термоусадка:
Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:
Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном. Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:
В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:
Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.
Отделка конца саморегулирующегося кабеля
Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы.
Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.
Как подключить кабель для обогрева трубКак подключить кабель для обогрева труб внутрь и снаружи своими руками. Советы по установке и схема монтажа греющего кабеля на водопровод — муфтирование и подключение к сети.
Как выбрать и установить греющий кабель
В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.
Что это такое, применение
Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.
Греющий кабель предназначен для обогрева инженерных систем
Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.
- Монтировать систему «тёплый пол».
- Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
- Обогревать грунт в дачных теплицах и парниках.
- Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
- Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.
Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях.
Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

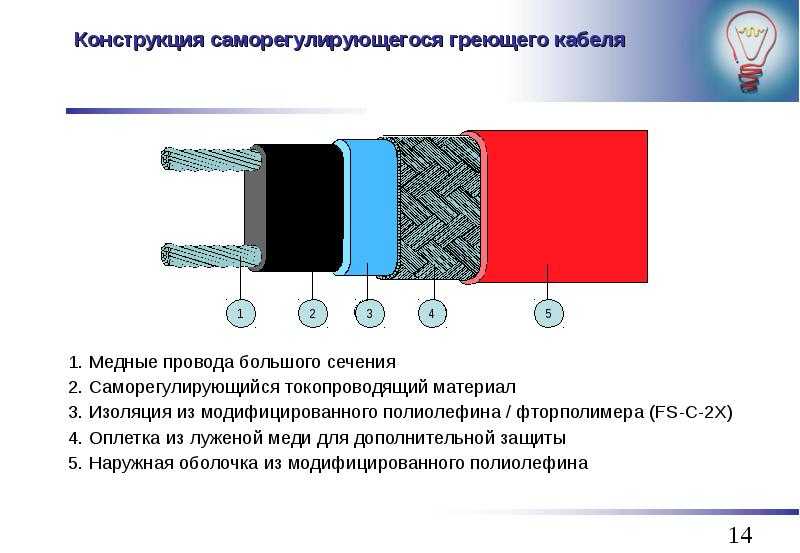

- центрального металлического провода,
- полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля),
- внешней прочной оболочки из полихлорвинила или нержавеющей стали.
Виды греющего провода
Производители предлагают два вида греющего кабеля:
- резистивный, Резистивный кабель с одной и двумя жилами называется также последовательным
- саморегулирующийся. Саморегулирующий кабель считается более экономичным
Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.
- Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
- Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
- Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.
Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.Независимо от вида проводников, различают три их линейки.
Как выбрать и установить греющий кабельГреющий кабель необходим для устройства систем обогрева трубопроводов, кровель и др. Чтобы он правильно работал, нужно провести качественный монтаж.
Подключение нагревательного кабеля
2015-11-26 Статьи
В последние годы значительно расширился диапазон применения нагревательных кабелей. Изначально они применялись в системах теплых полов, но в настоящее время область их применения значительно расширилась — это системы антиобледенения для пандусов, крыш, открытых лестниц, обогрева труб, водостоков и т.
д. Установка и подключение нагревательного кабеля — дело несложное, однако как и в любом деле здесь есть свои нюансы, которые надо учитывать при монтаже.
Нагревательные кабели бывают двух типов:
- резистивные
- саморегулирующиеся
Резистивные кабели делятся в свою очередь на одножильные и двужильные. Нагревательным элементом резистивного кабеля является металлическая жила, при прохождении по которой электрического тока происходит ее нагрев. Сама нагревательная жила находится в изоляции, на которой находятся экранирующая оплетка и наружняя оболочка.
При подключении резистивного кабеля необходимо помнить, что он выделяет постоянное количество тепла по всей длине, поэтому предназначен для тех мест, где нет большого перепада температур. Кроме того резистивный кабель запрещено разрезать на части, так как при уменьшении длины кабеля его удельное тепловыделение повышается, что может привести к перегреву кабеля, не допускается перехлестывание двух кабелей, что также может привести к разрушению изоляции и перегреву.
Подключение резистивного кабеля к терморегулятору производят, соединяя концы кабеля с обычным электрическим кабелем (так называемым холодным концом) с помощью соединительных муфт.
Саморегулирующийся кабель по сравнению с резистивным имеет целый ряд преимуществ. Во первых его можно разрезать на отрезки нужной длины, во вторых его можно прокладывать внахлест, не боясь перегрева кабеля, в третьих его можно прокладывать в местах со значительными перепадами температур, так как каждый участок этого кабеля регулирует свою температуру независимо, в результате чего невозможен перегрев. Единственным его недостатком по сравнению с резистивным кабелем является его более высокая цена.
Саморегулирующийся кабель не требует применения терморегулятора, хотя его использование желательно, например для отключения системы в теплое время.

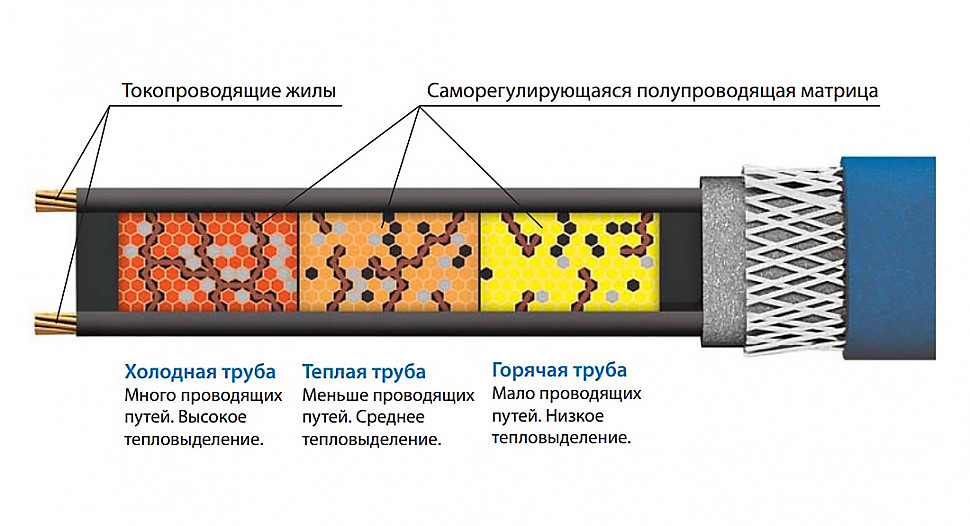

Саморегулирующиеся кабели состоят из двух параллельных токопроводящих жил и полупроводниковой саморегулирующейся матрицы. В процессе работы температура матрицы повышается, в результате происходит ее расширение, увеличивается зазор, следовательно увеличивается сопротивление, а мощность нагрева соответственно понижается.
При понижении температуры наоборот, сопротивление падает, а мощность нагрева увеличивается. Причем саморегулирование работает на каждом участке кабеля независимо, поэтому если кабель проложен в зонах, имеющих перепады температур, то и нагрев кабеля в этих зонах будет различным.
Для подключения нагревательного кабеля необходимо использовать терморегулятор и датчик температуры.
Терморегулятор служит для поддержания заданной температуры, а также для включения и отключения системы. Он считывает показания температурного датчика и автоматически отключает электропитание, если система нагревается до заданного значения. Если температурный режим отклонился от заданного, терморегулятор включает электропитание и начинается нагрев системы.
В продаже имеются электромеханические, электронные, программируемые терморегуляторы, которые хоть и отличаются друг от друга своим функционалом, но принцип подключения у всех похож, могут быть только незначительные отличия
При покупке терморегулятора надо обратить внимание на то, чтобы ток нагрузки не превышал максимального тока, на который рассчитан терморегулятор, иначе придется дополнительно использовать контактор
На корпусе любого терморегулятора должна быть схема подключения.
На клеммы 1 и 2 подключается питающий провод (на клемму 1 — фазный на клемму 2 — нулевой). Клеммы 3 и 4 используются для подключения нагрузки. Датчик температуры подключается на клеммы 6 и 7. Для датчика полярность соблюдать не нужно ( Схема подключения других моделей термостатов может отличаться от приведенной).
Одножильные кабели подключаются с двух концов, поэтому при укладке оба конца надо свести в одну точку. Сам провод подключаем к 3 и 4 клеммам
Двужильный кабель более удобен в подключении, так как подключается только с одного конца.
