Cхема подключения газового котла — как правильно подключить газопровод, отопление и другие комммуникации
Автор admin На чтение 7 мин. Опубликовано
Залог длительной службы любого отопительного оборудования – это правильная и качественная его установка, причем особое внимание необходимо уделить схеме монтажа отопления и правилам подключения газа к отопительной установке. Несмотря на то, что установка газового котла – прерогатива специализированной службы, в последнее время все большую популярность набирает самостоятельный монтаж отопительного оборудования, который обязательно должен осуществляться в соответствии с утвержденными правилами монтажа и эксплуатации газовых приборов.[contents h3 h4]
Содержание
- Общие правила установки газовых котлов
- Принципы установки газовых котлов
- Монтаж котла
- Организация системы отведения отработанных газов
- Подключение водных коммуникаций
- Подключение котлов к электросети
- Подвод и подключение газа к котлам
Общие правила установки газовых котлов
В зависимости от модели котла применяются разные технологии монтажа, но общие правила сохраняются для любого газового оборудования.
Котельная в частном доме
Правило первое. Отопительные установки относятся к оборудованию повышенной опасности, поэтому рекомендуется проводить их монтаж в отельном помещении (котельной). В случаях с маломощными бытовыми котлами допускается их установка в любых хозяйственных помещениях, но при монтаже одного или нескольких котлов суммарной мощности более 60 кВт необходима отдельная комната.
Правило второе. В большинстве случаев разработка плана установки отопительного оборудования возлагается на проектный отдел газового хозяйства, контролирующего эксплуатацию котлов и разрешающего подачу газа на него. Поэтому установка осуществляется только после получения схемы монтажа и документированных условий подвода газа.
Безусловно, собственник устанавливаемого газового котла может высказывать свои пожелания по его расположению оборудования, но ответственное решение, выдвижение условий к помещению и составление плана подключения оборудования возлагается на газовую службу.
Правило третье. Правильная установка газового котла выполняется в соответствии с инструкцией-описанием его паспорта, причем особое внимание уделяется расположению аппарат относительно стен и системе отведения отработанных газов.
Отвод газов недопустимо осуществлять на веранды, под навесами, арками или открывающимися окнами во избежание отравления.
Напольные котлы монтируются только на несгораемой поверхности пола (плитка, бетон, металл) значительно больших размеров, чем габариты котла, а настенные агрегаты должны сохранять дистанционный зазор и иметь тепловой экран на стене.
Правило четвертое. Схема расположения всего газового оборудования в помещении должна обеспечивать минимальное расстояние между ними в 0,5 м, при этом должен сохраняться легкий доступ к горелкам для их обслуживания и изъятия на ремонт.
Каждый газовый аппарат должен иметь отдельный от общей магистрали газопровод с запорным краном, который выполняется только из металлической трубы и его скрытый монтаж не допускается. В местах прохождения газопровода через стены, труба прокладывается с закладными стальными гильзами.
Правило пятое. Соединение котла с коммуникациями осуществляется за счет резьбовых соединений, а подключение его к электросети должно иметь систему защиты от перепада напряжения и короткого замыкания.
Принципы установки газовых котлов

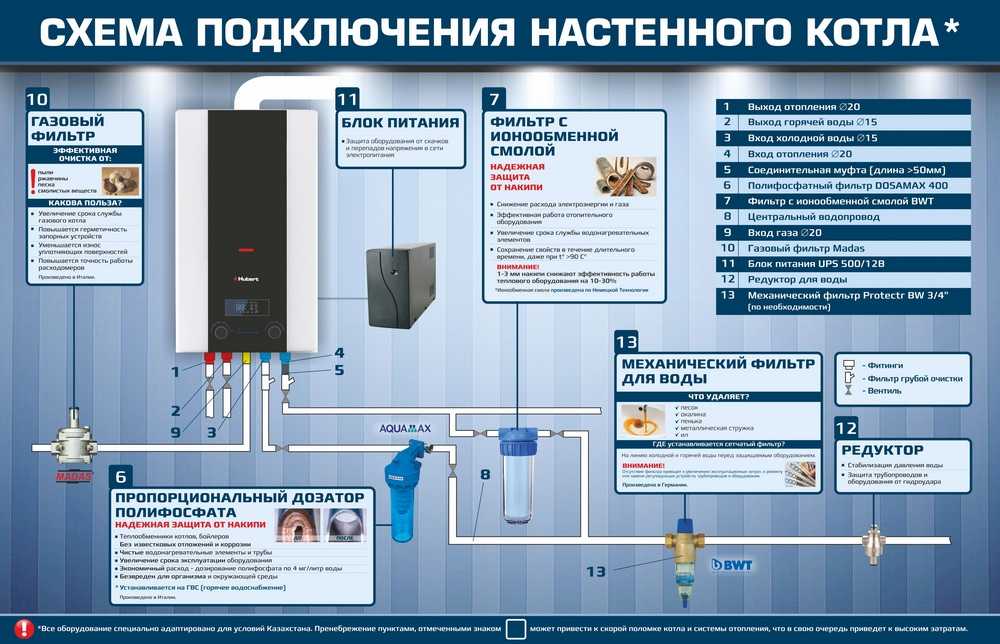

Типовая схема подключения газового котла подразделяется на пять ответственных участков по специфике и последовательности выполнения работ.
Монтаж котла
Котел должен устанавливаться точно в указанной производителем позиции: расстояние до стены, уровень его монтажа от пола (для навесных). Крепление настенных котлов должно осуществляться на анкерные болты длиной не менее 100 мм с запасом прочности к крепким поверхностям стены, чтобы обеспечить выдерживание нагрузки от веса котла.
Если стена недостаточно прочная, используются анкера двойной длины, вплоть до просверливания стены насквозь с установкой вместо анкеров шпилек и широких закладных пластин с внешней стороны стены.
Правильно установленный котел должен учитывать точное сохранение горизонтального и вертикального уровня, т.к. отклонения может вызывать скопление воздуха в водяном контуре, что снизит тепловой КПД.
Организация системы отведения отработанных газов
Правильная установка дымохода обеспечивает отвод продуктов сгорания, а также, в случае использования коаксиального дымохода, потока воздуха для качественного сжигания газа. Недостаточная тяга в системе теплообменника вызывает неполное сгорание газа, что может вызвать скопление взрывоопасной смеси.
Разгерметизация дымохода или отвод отработанных газов вблизи открывающихся окон и дверей может спровоцировать отравление организма. Поэтому системе дымоотведения уделяется особое внимание, а герметичность проверяется периодически в процессе эксплуатации.
Не допускается установка дымохода уменьшенного сечения или с укороченным каналом. Для котлов с открытой камерой сгорания необходимо обеспечить постоянный приток свежего воздуха в зону горелок, для чего необходима поддержка достаточной вентиляции помещения (естественная или принудительная).
Подключение водных коммуникаций
На этом шаге происходит присоединение котла в систему отопления и горячего водоснабжения, которое организуется только за счет резьбовых соединений (рекомендуются «американки») для сохранения возможности легкого отключения или демонтажа прибора.
Не допускается уменьшения сечения подводящих трубопроводов во избежание снижения КПД и перегрева котла.

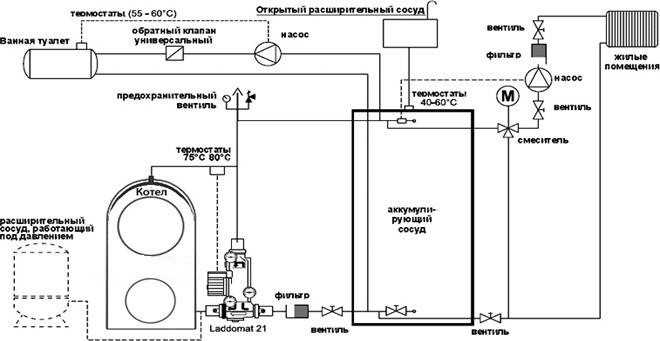

Типовая схема подключения газового котла в отопительную систему имеет несколько основных элементов.
Во-первых, это расширительный бак для теплоносителя, который может быть открытого или закрытого типа.
Бак открытого типа имеет сообщение с атмосферной средой для своевременного удаления воздуха из отопительной системы, и должен устанавливаться в самой верхней точке отопительной разводки.
Бак закрытого типа не имеет соединения с атмосферой и снабжен компенсационной мембраной для расширяющейся при нагреве жидкости. Такой бак может монтироваться в любом удобном месте в комплексе с клапаном, стравливающим избыточное давление жидкости и скопившийся воздух, расположенным в самой верхней точке системы.
Установка запорной арматуры на расширительный бак открытого типа не допустима, т.к. разогрев теплоносителя вызывает его расширение и повышение давления в системе, способного разрушить теплообменник котла.
Следующий элемент – фильтры грубой и тонкой очистки воды, причем их установка рекомендуется как на отопительный контур, так и на контур горячего водоснабжения, так как в процессе циркуляции воды по трубам накапливается мусор в виде песка и рыхлых отложений накипи. Фильтры устанавливаются на входные патрубки котлов, что снижает засорение и повышает КПД отопителей.
Разобранный фильтр отопительной системы
Нельзя не сказать и про циркуляционные насосы, которые не всегда имеются в конструкции котлов.
Установка насосов осуществляется в разрыв между фильтрами и обогревателями, при этом монтаж насоса на водоснабжение актуален только при заниженном давлении в трубопроводе, т.к. в противном случае не будет срабатывать автоматика котла-колонки на подачу газа.
И последний штрих – коммуникационно-распределительный блок с запорной арматурой. Система развязки трубопроводов с коллектором для нескольких котлов и контурными отводами отопления позволяет оптимально отрегулировать циркуляцию теплоносителя на разных участках дома.
Распределительный блок обязательно имеет подключение к водоснабжению для подпитки отопительной системы, и снабжен отводом на улицу или в канализацию для слива теплоносителя в экстренных случаях.
Подключение котлов к электросети
Включает в себя подведение качественной электропроводки с обязательной установкой УЗО (устройство защитного отключения), которое обеспечит отсечение электроэнергии при коротком замыкании или токовой перегрузке.
В силу чувствительности электронных блоков многих газовых котлов к скачкам напряжения рекомендуется устанавливать нормализаторы напряжения или, в крайнем случае, блоки отсечения электроэнергии при ее скачках.
В случаях, когда наблюдаются периодические отключения электричества, настоятельно рекомендуется подключать систему бесперебойного питания (во избежание замораживания системы отопления) параллельно к электросети, в которую могут входить аккумуляторы с конвертором или генератор.
Подвод и подключение газа к котлам
Этот шаг осуществляется только при наличии разрешающей документации от газовой службы и при выполнении всех вышеописанных работ. Подводящие трубопроводы газа должны выполняться только внешней проводкой из стальной трубы, причем герметичность всех соединений должна быть безупречной. Каждый газовый прибор должен иметь свой кран, который располагается на уровне «глаз», т.е. 1,2-1,5 м от уровня пола.

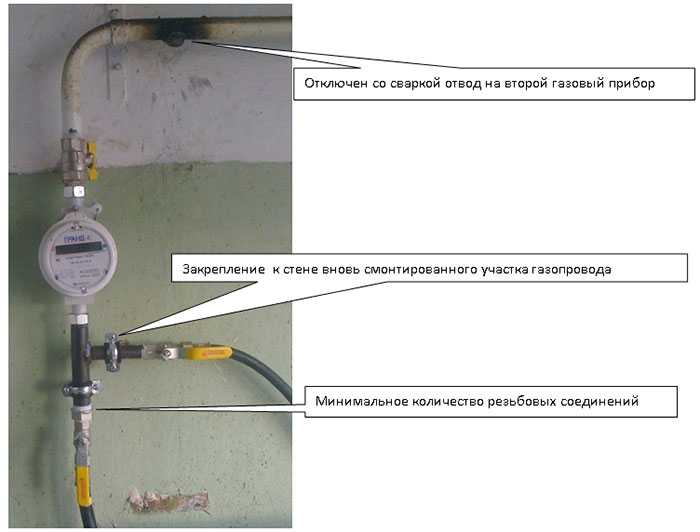

Подключение газопровода
Газовая магистраль обязательно должна иметь фильтр, который задерживает механический мусор и частично конденсат.
Новые коммуникации перед подключением газовой автоматики котлов должны тщательно продуваться, т.к. даже мелкий мусор, подхваченный газом, может вывести из строя автоматику или забить ее калиброванные каналы малого сечения.
Несмотря на то, что существуют специализированные газовые гибкие шланги в металлизированной оплетке, подвод газа от запорной арматуры к котлам рекомендуется осуществлять также стальной трубой с резьбовыми соединениями, т.к. обеспечивается надежная жесткость и не уменьшается проходное сечение подключаемой коммуникации.
Выполнение перечисленных условий обеспечит длительную надежную эксплуатацию котлов любых модификаций.
Как выполнить подключение газового котла к системе отопления?
Содержание
- Как происходит подключение котла к системе отопления?
- Разница между существующими газовыми котлами системы отопления
- Где можно подключить газовый котел для системы отопления?
- Как выбрать котел для системы отопления правильно?
- Схема подключения газового котла к системе отопления
- Схема подключения котла к водоснабжению и газопроводу
О газовом автономном отоплении мечтает каждый хозяин частного дома или городской квартиры.
Только такое отопление может сегодня обеспечить комфортную температуру в доме при минимальных затратах. Стоит знать, что подключение газового котла своими руками — дело ответственное, требующее оформить разрешение. Имеет смысл браться за него только в случае, если есть денежные средства на приобретение газового двухконтурного котла с бойлером и полным комплектом автоматики. Имеющееся жилье должно по ТУ подходить для установки данной конструкции.
Есть и другой случай, в котором есть смысл устанавливать газовый котел. Если денежных средств не очень много, а горячей воды в доме нет, есть смысл приобрести простой газовый одноконтурный котел, который позволяет принимать душ и мыть посуду. Газовый котел обойдется дороже водонагревателя, но, учитывая стоимость монтажа газового счетчика, при действующих тарифах конструкция может окупиться за 1,5 года или раньше. Все будет зависеть от места проживания.
Для подключения котла к системе отопления понадобятся следующие элементы:
- схема;
- одноконтурный или двухконтурный котел;
- фильтр очистки воды;
- краны горячей и холодной воды;
- водонагреватель.
Вернуться к оглавлению
Разница между существующими газовыми котлами системы отопления
Схема подключения газового одноконтурного котла.Данные отопительные котлы являются крайностями разнообразия существующих моделей газовых конструкций. Их можно с легкостью установить самостоятельно, используя схемы. Другие газовые котлы для подключения требуют профессиональных навыков. Стоит отметить, что специализированные фирмы готовы взять на себя работу по подготовке помещения с оформлением всех необходимых документов.
Обыкновенный котел является предельно простым: тепловой обменник и газовая горелка. К нему понадобится только лишь подключить газ, воду, вывести в дымоход выхлоп. Пользоваться им можно будет только после оформления всех бумаг.
Двухконтурный котел с водонагревателем и полной автоматикой является многофункциональным и простым. Устанавливать его так же просто, как и обыкновенный. Автоматика необходима не только для простоты: система с двойным термостатом и микропроцессором будет отслеживать температуру в квартире и на улице, по заданной программе уменьшать подогрев до минимума, когда в доме нет людей.
Таким котлом газа расходуется на 30-60% меньше, чем при автоматической или ручной регулировке. Чем суровее погода, тем экономия больше.
Подобная домашняя котельная имеет один существенный недостаток: если электроснабжение разрушено, автоматика выключится, а котел перейдет в режим минимального прогрева помещения. Именно поэтому подобный котел требует дополнительных затрат на гарантированное электропитание. Самостоятельно его обеспечить несложно.
Вернуться к оглавлению
Где можно подключить газовый котел для системы отопления?
Имеются следующие требования для подключения отопительных котлов:
Схема установки и подключения котла.- Котел должен устанавливаться в отдельное помещение — котельную (топочную) — площадью минимум 4 м², высота потолка должна быть минимум 2,55 м. В правилах указывается, что общий объем подобного помещения должен быть более 8 м³.
- В котельной должно присутствовать одно окно. Минимальная ширина двери равна 0,8 м.
- Отделка данного помещения горючими материалами, наличие в нем фальшпола или кирпичной печи недопустимы.
- В данное помещение должен обеспечиваться приток воздуха через не акрываемую, сквозную продушину.
При 8 м³ можно использовать котел мощностью 35 кВт. Если мощность котла составляет 36-60 кВт, понадобится 13,5 м³ площади. Для котлов мощностью 60-200 кВт понадобится площадь в 15 м³. Объем котельной не нормируется для котлов с замкнутой камерой сгорания, при этом размеры обязательно должны соблюдаться.
Для настенных водогрейных и других котлов должны быть выполнены общие нормы:
- Котловой выхлоп должен обязательно выходить в отдельный дымоход, при этом не допускается использовать каналы для вентиляции. Связано это с тем, что опасные для жизни продукты сгорания смогут попасть в другие комнаты или к соседям.
- Длина горизонтальной части газохода должна быть менее 3 м и иметь максимум 3 узла поворота.
- Газоход должен иметь вертикальный выход. Он должен быть поднят над наивысшей точкой фронтона на плоской кровле или над коньком минимум на 1 м.
- При остывании продукты сгорания способны образовать агрессивные вещества, потому дымоход должен быть изготовлен из химически и термостойких цельных материалов. Использовать слоистые материалы допускается на расстоянии минимум 5 м от обреза выхлопного котельного патрубка.
При монтаже водогрейного настенного котла в кухне обязательно должны быть выполнены следующие условия:
Подключение двухконтурного газового котла.- Под котлом должно иметься свободное пространство.
- По обрезу наивысшего патрубка высота подвески котла должна быть не ниже верхушки моечного излива.
- Под котлом на пол необходимо постелить несгораемый прочный лист из металла размерами 1х1 м. Пожарные и работники газовой службы не признают прочность асбоцемента, потому не следует его использовать.
- В топочной не должно находиться полостей, в которых смогут накапливаться продукты сгорания или газовая взрывоопасная смесь.
Если конструкцию планируется использовать для обогрева помещения, то работники газовой службы должны проверить состояние системы отопления в доме или квартире:
- Состояние системы отопления должно допустить ее опрессовку под давлением 1,7 атм.
- Уклон трубных горизонтальных участков должен быть равен 5 мм на 1 м.
- В наивысшей точки системы необходимо установить расширительный бак и воздушный кран.
Требования к подключению жесткие, но оправданные. О газовом котле лучше не думать, если:
Схема подключения газового двухконтурного котла напрямую.- Планируется установить его в старой хрущевке или многоквартирном доме другого типа без магистрального газохода.
- Если на кухне установлен фальшпотолок, который убирать не планируется. Не подойдет и капитальная антресоль. Сквозь пальцы газовики смотрят на антресоли с днищем из ДСП или дерева, которые можно с легкостью убрать.
- Исключительно на водогрейный котел можно рассчитывать в случае, если квартира не приватизирована. Для того чтобы выделить помещение под котельную, необходимо перепланировать квартиру, а это может сделать только владелец.
Во все других случаях установить и подключить газовый котел для нагрева воды в собственной квартире можно.
Настенная отопительная конструкция может также быть с легкостью установлена, но могут возникнуть проблемы с напольным отопительным устройством.
В частном доме может быть установлен любой котел. В правилах не сказано, что котельная должна размещаться обязательно в доме. Если снаружи сделать пристройку под котельную, у инстанций будет меньше поводов для придирок. В данном месте можно установить газовый напольный котел большой мощности для того, чтобы была возможность обогреть не только частный дом, но и служебные помещения.
Для частного дома среднего класса правильным решением будет установка настенного котла. Связано это с тем, что под него не нужно устраивать поддон из кирпича или бетона. Без организационных и технических затруднений обойдется и установка газового настенного котла в частном доме. Несгораемую камору под котельную всегда можно дополнительно отвести.
Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.Автоматика подобных отопительных котлов будет потреблять не слишком много электроэнергии, но для данных конструкций все равно нужно отвести отдельную ветвь проводки с автоматом на 20А.
Для резервного электропитания хорошо может подойти компьютерный UPS. UPS на 1 кВт сможет держать автоматику 0,5-1 суток. Этого может хватить, чтобы была возможность принять нужные меры в случае чрезвычайной ситуации.
От мощности котла будет зависеть площадь сечения газохода. Диаметр газохода при любой мощности должен быть более 11 см. Есть следующая зависимость диаметра газохода от мощности котла:
- 100 кВт — 23 см;
- 80 кВт — 22 см;
- 60 кВт — 19 см;
- 40 кВт — 17 см;
- 30 кВт — 13 см;
- до 24 кВт — 12 см.
Вернуться к оглавлению
Как выбрать котел для системы отопления правильно?
Схема подключения двухконтурного котла с накопителем/водонагревателем.Прежде всего следует обратить внимание на мощность. Она должна быть достаточной, но не избыточной. От капель конденсата раскаленный чугун может растрескаться. Слишком мощная конструкция быстро прогреет систему, после чего уйдет в дежурный режим.
Температура в камере сгорания при правильно подобранной мощности котла будет приблизительно 90°С.
По мощности допустимая разбежка достаточно велика. Если поставить котел на 60 кВт в доме средних размеров, изнутри кислотный дождь сможет быстро вывести его из строя.
Для каждого помещения требуемая мощность котла может определяться теплотехническим расчетом. Можно пользоваться и ориентировочными данными, высчитав промежуточное значение для своего случая.
- На средних этажах однокомнатная квартира — 8/14 кВт.
- Частный дом 100 м² — 24/38 кВт.
- Квартира 60 м² на верхнем этаже хрущевки — 20/28 кВт.
Бойлер предназначается для накопления горячей воды для бытовых нужд. В инструкции котла мощность указывается через дробь. Первая цифра — это мощность отопления для средних условий. Вторая цифра — максимальная мощность, которая предназначается для быстрого нагрева воды.
https://1popechi.ru/youtu.be/apDoB4KZNWs
Если в бойлере закончится вода, котел на время перестанет греть отопление и на максимуме будет греть воду. Расход газа при этом будет максимальный.
Если вода из бойлера будет расходоваться понемногу, подогреваться конструкция будет на рабочем режиме. О возможностях водонагревателя можно судить по его емкости:
- 3-10 л — возможность помыть посуду и вымыть руки.
- 40-50 л — возможность принять «по-быстрому» душ.
- 100 л — возможность помыться под душем.
- 150 л и больше — возможность принять ванну и подключить стиральную машину к ГВС.
Вернуться к оглавлению

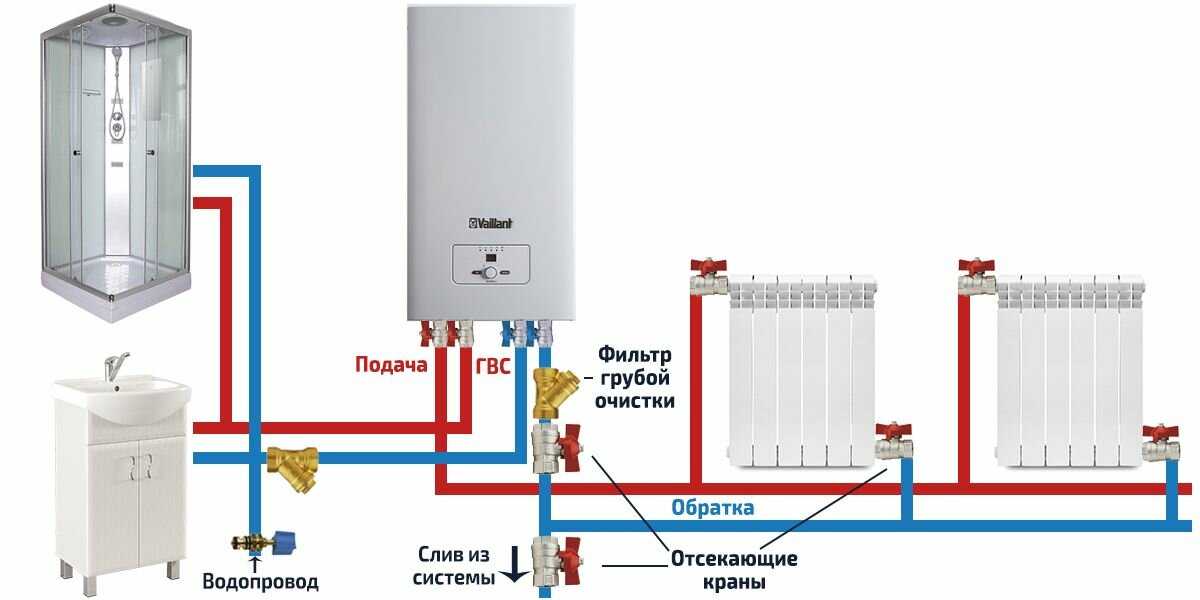

Схема подключения газового котла к системе отопления
Не допускается примыкать вплотную корпус котла к какой-либо из стен. Нельзя утапливать котел в нишу, переделывать настенные крепления и так далее. Понадобится сделать обвязку котла — подключить 3 системы: газовую, гидравлическую и электрическую. Газовая обвязка должна выполняться специалистом-газовщиком. Данная обвязка выполняется в последнюю очередь, когда все остальные системы подключены. Схема гидравлической обвязки изображена далее.
https://1popechi.ru/youtu.be/QQkkUWbu-Yg
Электрическая и гидравлическая обвязки могут выполняться самостоятельно.
В данном случае основным руководящим документом является инструкция на котел. Типовая схема обвязки может помочь в этом. Для любого котла необходимо соблюдать следующие условия:
Горячие газы и вода в теплообменнике должны идти противотоком, иначе он взорвется при любой автоматике.
Достаточно важно не перепутать трубы горячей и холодной воды.
После гидравлической обвязки необходимо еще раз внимательно осмотреть всю систему.
- Если в системе отопления был залит антифриз, его понадобится полностью слить и дважды промыть систему чистой водой. Примесь антифриза в воде является взрывоопасной.
- Не стоит пренебрегать фильтрами для грубой очистки. Они должны располагаться в низшей точке системы. Опасную ситуацию может создать и накопление грязи между тонкими ребрами теплового обменника. В конце и в начале сезона отопления через «грязевики» сливается отстой, проверяется их состояние и промывается вся система.
- Если конструкция с расширительным встроенным баком и системой обезвоздушивания, необходимо убрать прежний бак. Прежний кран при этом перекрывается наглухо, предварительно проверив его состояние. Опасную ситуацию может создать и подсос воздуха.
Прежний кран при этом перекрывается наглухо, предварительно проверив его состояние. Опасную ситуацию может создать и подсос воздуха.https://1popechi.ru/youtu.be/pT8_7BYPnf0
Вернуться к оглавлению
Схема подключения котла к водоснабжению и газопроводу
Схема подсоединения газового котла к водоснабжению практически не отличается от схемы подключения конструкции к системе отопления, разница только в диаметрах труб и кранов. Подключение холодной воды понадобится оснастить фильтром. Отсекающие краны должны обязательно иметь разъемные соединения.
Схема подключения газового котла через теплообменник.Холодная вода должна подключаться с левой стороны, а горячая — с правой.
Схема подсоединения котла к газопроводу требует особого внимания. Связано это с тем, что некачественно произведенное подключение конструкции к газу может закончиться взрывом.
Начинать работы необходимо с соединения патрубка, который располагается в центре котла к ответвлению газопровода с установленным краном.
В данном случае необходимо обеспечить защиту прибора для обогрева от мелкого мусора. На кран, который предназначается для отсечения подачи газа, необходимо установить специальный кран. Далее герметизируются с помощью краски и пакли все резьбовые соединения. Категорически не рекомендуется использовать какие-либо другие средства.
После фильтра следует применять гибкое соединение. В данном случае может подойти гофрированный гибкий шланг из нержавеющей стали. Соединение в большинстве случаев выполняется через накидные гайки, используя уплотнительные паранитовые прокладки.
После монтажа конструкции не следует сразу ее включать. Понадобится еще раз проверить все соединения и убедиться в том, что все этапы выполнены правильно.
https://1popechi.ru/youtu.be/yHYOANv89hs
Схема подключения газового котла сложна технически и организационно. Своими руками можно подключать котел исключительно самый простой, который используется для нагрева воды. К системе газоснабжения выполнять подключение котла должны только специалисты газовой службы, у которых имеется правильная схема.
Что такое газопровод? Вот что вам нужно знать — Forbes Home
Особенно в холодные зимние месяцы поддержание тепла в вашем доме имеет решающее значение для защиты всего и всех внутри. Природный газ является одним из наиболее эффективных способов заправки вашей печи или котла, но домовладельцы не должны просто установить его и забыть. Природный газ может быть чрезвычайно опасен, если его не контролировать. Утечки могут привести к ухудшению качества воздуха, пожарам и даже взрывам. Важно понимать, как работает ваша система газового отопления, чтобы предотвратить возникновение подобных проблем.
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Сравните предложения от лучших специалистов по установке и ремонту газопроводов
Бесплатно, оценки без обязательств
Найти установщика
Что такое газопровод?
Газопровод — это система трубопроводов в вашем доме, используемая для подачи природного газа из источника непосредственно в вашу систему отопления. Система состоит из ответвлений, которые идут к отдельным приборам по всему дому. Ответвления ведут к отводным линиям, которые представляют собой вертикальные трубы, спускающиеся к устройству.
Как работают газопроводные системы?
Газопроводные системы используют давление для подачи природного газа. Газ течет от более высокого давления к более низкому. После того, как природный газ извлечен, он проходит по системе труб, похожей на шоссе, и попадает в распределительные системы, по которым газ поступает в ваш дом.
Газ проходит от распределительной линии, также известной как магистраль, в дом или другое здание на линии обслуживания, за обслуживание которой отвечает коммунальное предприятие по добыче природного газа.
Заказчики несут ответственность за все оборудование и линии газоснабжения ниже по потоку от этой сервисной линии.
Газ проходит через регулятор давления, чтобы снизить его давление, прежде чем он попадет в ваш дом. Когда вы включаете газовую печь или плиту, давление газа становится немного выше, чем давление воздуха, поэтому газ вытекает из горелки в нагревательный элемент, чтобы воспламенить его.
Стоимость газопровода
Средняя стоимость газопровода по стране составляет 550 долларов , при этом типичные цены варьируются от 265 до 850 долларов или около 20 долларов за погонный фут . Это включает в себя работу, материалы, трубопроводы и разрешения.
Стоимость газопровода зависит от сложности установки. Чрезвычайно сложные установки могут стоить более 1000 долларов США . Примером этого является, когда трубы должны быть установлены под существующей проезжей частью или сооружением. Простые работы, требующие прокладки труб по прямой линии непосредственно от магистрального газопровода, могут стоить всего 200 долларов .
Вам потребуются новые или расширенные трубопроводы, если вы добавите новый прибор, например водонагреватель или печь, или если вы переведете свою систему с электричества на природный газ или пропан. Общая стоимость вашего газопровода будет зависеть от того, есть ли у вас существующие газовые линии или вам нужно установить совершенно новые линии.
Типы газовых труб
Наиболее распространенными материалами, используемыми для изготовления газовых труб, являются сталь, черное железо, поливинилхлорид (ПВХ), полиэтилен высокой плотности (ПЭВП) и медь. Некоторые утилиты запрещают использование некоторых из этих материалов, поэтому перед установкой обязательно проконсультируйтесь с местной коммунальной службой, чтобы определить, что разрешено в вашем регионе. Если вы наймете профессионала для выполнения этой работы, он будет знать местные требования.
Гибкая гофрированная трубка из нержавеющей стали
Гибкая и простая в установке гофрированная трубка из нержавеющей стали хорошо работает в труднодоступных местах и в местах с высоким риском стихийных бедствий.
Гибкость гибких трубок из нержавеющей стали может свести к минимуму повреждения, но со временем они могут треснуть. Лучше всего использовать этот материал только для внутренних газопроводов.
Оцинкованная сталь
Газовые трубы из оцинкованной стали энергоэффективны и долговечны. Оцинкованные стальные трубы, используемые как для внутренних, так и для наружных газопроводов, идеально подходят для водопроводных сетей. Этот материал часто встречается в старых домах и сегодня не используется в новых конструкциях, потому что он трудоемкий по сравнению с другими материалами.
Черное железо
Черное железо — наиболее распространенный материал, используемый для изготовления газовых труб как внутри, так и снаружи. Материал прочный, термостойкий и может соединяться вместе, образуя герметичное уплотнение. Однако со временем черное железо может подвергнуться коррозии, а его герметик может испортиться. Если ваши газовые трубы сделаны из черного железа, подумайте о том, чтобы нанять профессионала для планового обслуживания.
ПВХ
Газовые трубы из ПВХ хорошо подходят для подземных наружных газопроводов, поскольку они прочны и устойчивы к коррозии. Трубы из ПВХ — это недорогое решение, но в некоторых местах их нельзя использовать, так как они могут сломаться в процессе установки.
HDPE
Как и ПВХ, трубы HDPE идеально подходят для подземных наружных трубопроводов. Эти пластиковые трубы гибкие и относительно недорогие, но они могут быть повреждены подземным мусором, таким как камни и корни деревьев.
Медь
Медные газопроводы имеют ограниченное применение, поскольку некоторые муниципалитеты не разрешают это. Ожидаемый срок службы меди составляет 20 лет, поэтому к медным трубам предъявляются строгие требования, которые ограничивают их использование.
Проблемы с газопроводом
Проблемы с газопроводом могут привести к ухудшению качества воздуха, пожарам и даже взрывам. Прежде чем включать отопительную систему на сезон, подумайте о том, чтобы нанять профессионала для ее осмотра и выполнения необходимого ремонта, чтобы предотвратить проблемы.
Общие признаки неисправности газопровода:’
- Утечки
- Неправильные соединения
- Ржавчина
- Шипящие звуки
- Запах тухлых яиц
- Высокие счета за электроэнергию
- Проблемы с газовыми приборами
Лучшие бренды газовых труб
При установке или ремонте газовых труб самым безопасным вариантом будет нанять профессионала. Газ легко воспламеняется и потенциально смертелен, и профессионал знает, как с ним обращаться. Большинство профессионалов приобретут газовые трубы самостоятельно, поскольку у них есть свои предпочтительные бренды, но некоторые позволяют вам покупать материалы самостоятельно. Есть несколько известных брендов на выбор, в том числе:
- Саутленд
- ДОМАШНИЙ ФЛЕКС
- ЛДР
- СТЗ
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь.
Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Сравните предложения от лучших специалистов по установке и ремонту газопроводов
Бесплатная смета без обязательств
Найти установщика
Ваш дом. Ваши решения. Наша поддержка.
Получайте советы экспертов по вашему дому, советы по дизайну, сколько платить профессионалам и нанимайте экспертов, доставляемых вам ежедневно.
{{ информационный бюллетеньState.emailErrorMsg }}
Спасибо и добро пожаловать в сообщество Forbes Home Improvement!
{{ информационный бюллетеньState.emailErrorMsg }}
Я согласен получать информационный бюллетень Forbes Home по электронной почте. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности для получения дополнительной информации и подробностей о том, как отказаться.
Что такое газовые трубы в доме? (Рабочая система и типы)
Многие из нас зависят от газа, который проходит через наш дом для отопления, приготовления пищи или других целей.
Однако мы не всегда учитываем трубы, которые проводят этот газ по дому от источника. Итак, где проходят газовые трубы в доме? Безопасны ли они?
Рассмотрим газопровод в доме, где он проходит, и материал его изготовления. Вы поймете, как работает эта система и используете ли вы большую часть утилит.
Газовые трубы в доме: что это такое
Газовые трубы или линия подачи газа — это линии подачи, по которым природный газ поступает в дом из основного источника вне дома. Газовые печи и водонагреватели получают газ оттуда. То же самое относится и к кухонным плитам, работающим на природном газе.
Газовые трубы, проходящие в вашем доме, не являются единственной системой трубопроводов, обеспечивающей газоснабжение дома. Каждый раз, когда вы включаете систему отопления, печь или газовую плиту, газ проходит через множество газопроводов, прежде чем попасть в трубы в вашем доме.
Давление газа на пути от газовой компании высокое, но расстояние, которое требуется, чтобы добраться до вашего дома, снижает давление.
Таким образом, давление падает по мере приближения газа к вашему дому. В противном случае он может проколоть трубы, встроенные в стены, и нанести чрезмерный ущерб.
В большинстве домов сзади или рядом с домом установлены газовые счетчики, и как только счетчик включен, магистральная газовая труба начинает свой путь внутри дома. Основная газовая труба может быть на чердаке, но в новых домах она может быть в другом месте. На чертеже дома должно быть указано, где находится труба для надлежащего осмотра.
Эта труба отвечает за подачу природного газа в меньшие трубы в доме до того, как газ попадет в газовые приборы. То же правило и система подачи применяются к другим типам газа в вашем доме, включая пропан. Однако баллоны с пропаном на вашей территории снабжают дом пропаном вместо газовых труб, идущих вдоль улиц.
Газовые трубы: где они проходят в доме?
Разные подрядчики прокладывают газовые трубы по-разному, но большинство прокладывают трубы внутри стен дома.
Они подключают их к основному источнику, обычно под землей, прежде чем провести через дом. Их легко подключить к отдельным приборам через стены, поэтому подрядчики устанавливают вентиль для подключения газа к каждому газовому прибору.
В некоторых случаях вы можете найти газовые трубы за стенами, но эти трубы могут питать внешние устройства или служить другим целям. Прокладка газовых труб вне дома подвергает их воздействию элементов и коррозии, что может привести к их преждевременному износу. Трубы природного газа обычно проходят внутри стен.
Газ использует давление, чтобы пройти через систему трубопроводов и достичь точки использования. Он течет, как по шоссе, но никогда не увеличивает давление выше безопасной точки. Вот почему у вас почти никогда не возникает проблем, когда вам нужно использовать печь, обогреватель, газовую плиту или любой другой прибор, работающий на природном газе.
Глубина газовых труб в стенах дома зависит от города, штата и страны. Как правило, в странах есть минимальные требования к глубине этих труб в стенах, поэтому вы должны проверить правила, чтобы определить, какие из них относятся к вам.
Кроме того, план застройки подрядчика и точка доступа могут существенно повлиять на глубину залегания труб в стенах.
В США минимальная глубина прокладки газовых труб в доме 500 мм. Это означает, что он может углубляться, но не должен быть меньше разрешенной минимальной глубины. В Австралии глубина газовых труб в доме должна быть от 200 до 600 мм, а в Соединенном Королевстве — от 375 до 700 мм.
Поиск газовых труб в доме
Найти газовые трубы в построенном вами или принадлежащем вам доме довольно просто. Один из способов сделать это — запросить у подрядчика копию проекта и спецификации расположения труб. Другой способ — проверить чертеж самостоятельно и найти трубы.
Однако, если дом изначально не принадлежит вам, может быть немного сложно найти трубы.
Это особенно актуально, если нет чертежей с указанием точного расположения труб. Вы можете спросить у предыдущих владельцев, но нет гарантии, что вы получите то, что вам нужно.
Итак, как найти газовые трубы в доме в случае протечки или ремонта? Как уже упоминалось, трубы могут прокладываться под землей или внутри стен. Найдите газовый счетчик вокруг дома и проследите трубы оттуда.
Вы можете определить, в каких стенах проходят трубы, проследив их по счетчику. Важно отметить, что обнажение труб в стенах — дело непростое. Это может потребовать взлома или сверления отверстий в стенах, которые могут повредить трубы и вызвать взрыв. Поэтому пусть квалифицированный подрядчик выставит их во время ремонта, чтобы избежать каких-либо повреждений.
Если трубы находятся под землей, вы также должны найти газовый счетчик, чтобы найти их. Трубы должны проходить между счетчиком и грунтовкой и находить систему труб под землей. Если вы не уверены, попросите профессионала проверить газовый счетчик и помочь вам проследить систему трубопроводов, чтобы определить точное местоположение труб.
Типы газовых труб в доме
Не каждый производственный материал подходит для изготовления труб для подачи газа в ваш дом. Кроме того, на материалы труб для дома влияют несколько факторов, например район, в котором вы живете, и время постройки дома. Кроме того, монтажная компания может определить материал, из которого изготовлены трубы.
Однако обычные материалы для труб, такие как медь, ПВХ и гофрированная нержавеющая сталь, хорошо справляются со своей задачей. Другие — HDPE, оцинкованная сталь и черное железо. Типы газопроводов обладают уникальными свойствами, которые делают их идеальными для транспортировки газа из одной точки в другую.
1. Медные трубы
В течение многих лет медь была популярным выбором для производства газовых труб. Этот материал обычно чистый, без примеси других металлов. Это был идеальный выбор из-за его способности выдерживать экстремальные температуры, так как давление газа может вызывать выделение тепла.
Кроме того, он не ржавеет и очень податлив, что означает, что вы можете установить его где угодно.
Но срок службы меди обычно не превышает двадцати лет, потому что она быстро подвергается коррозии, особенно при контакте с такими газами, как двуокись серы и двуокись углерода. Следовательно, он не так популярен для газопроводов, как раньше.
2. Трубы из ПВХ
Материал из поливинилхлорида (ПВХ) популярен для подземных и наружных газовых труб. Причина в том, что он может противостоять коррозии, поэтому воздействие не является проблемой. Еще одним важным аспектом является то, что он более доступен по цене, чем другие материалы, поэтому подрядчики всегда рады его использовать.
Тем не менее, это не всегда идеальный выбор для каждого типа дома или района из-за его хрупкости. ПВХ легко рвется, особенно при монтаже газопровода. Таким образом, вы можете позволить профессиональному подрядчику решить, какой материал лучше всего подходит для замены подземных и скрытых труб.
3. Стальные трубы из гофрированного железа
Этот тип стальных труб является одним из самых прочных материалов для газовых труб.
Он популярен среди строителей, потому что может противостоять экстремальным погодным условиям и стихийным бедствиям. Таким образом, вы можете найти гофрированные трубы из нержавеющей стали в районах, подверженных стихийным бедствиям, таким как ветер и ливни.
С другой стороны, железная труба может потребовать большего внимания и ремонта, чем трубы из других материалов, поскольку со временем она имеет тенденцию к растрескиванию. Кроме того, плохо заземленный может стать причиной пожара в случае грозы.
4. ПЭВП
Как и поливинилхлоридный (ПВХ) материал для труб, ПЭВП доступен по цене и, следовательно, пользуется популярностью у подрядчиков. Если вы знаете какие-либо отличительные признаки, вы можете найти столько же труб из полиэтилена высокой плотности, сколько и труб из ПВХ. Особенно это актуально при осмотре наружных газовых труб.
Этот тип материала трубопровода также является гибким и подходит для любого помещения. Но это не длится долго, потому что обычно ломается, если вы грубо обращаетесь с ним.
Материал, скорее всего, будет поврежден под землей или на наружных стенах, что потребует регулярного обслуживания.
5. Трубы из оцинкованной стали
Газовые трубы из оцинкованной стали были популярны, как и медные трубы. Таким образом, вы можете найти его в старых домах, где вы найдете материал для труб внутри и снаружи дома. Его можно использовать в нескольких новых домах из-за его долговечности, хотя его установка может быть дорогой.
В новых конструкциях вряд ли будет использоваться этот материал для газовых труб, потому что он тяжелый и требует слишком много времени для установки. Тем не менее, он служит долго и является энергоэффективным, что делает его идеальным практически для любого района или региона.
6. Трубопровод из черного чугуна
Трубы из черного чугуна прочны, но подвержены коррозии из-за влаги. Он был популярен до 1970-х годов, и строители использовали его для наружных газовых труб. Другими словами, этот материал трубопровода может со временем протечь, особенно если вы живете в районе с высокой влажностью.
