Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

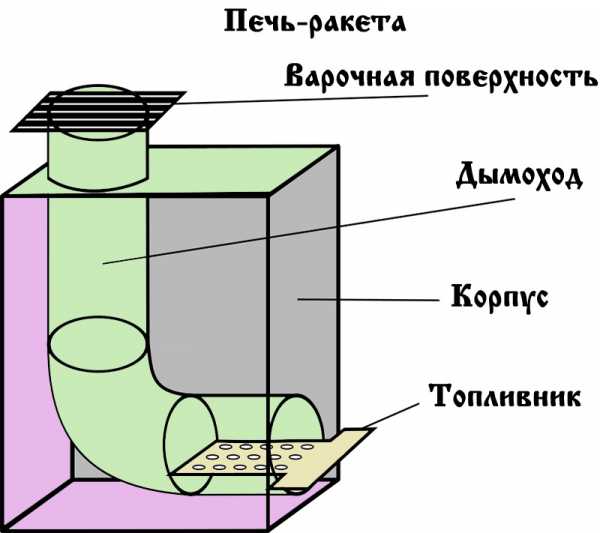

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

  • Топливник.
  • Труба для отвода образующегося дыма.

Особенность конструкции — топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

  • Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
  • Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
  • Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

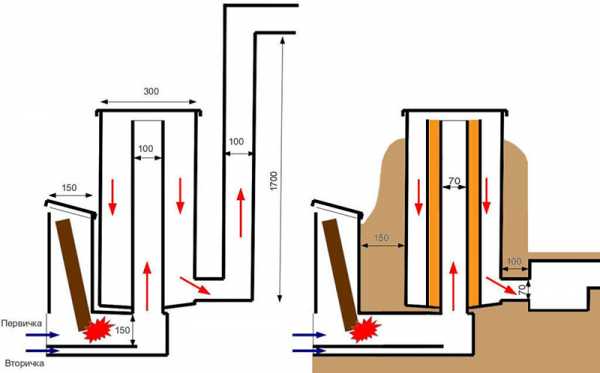

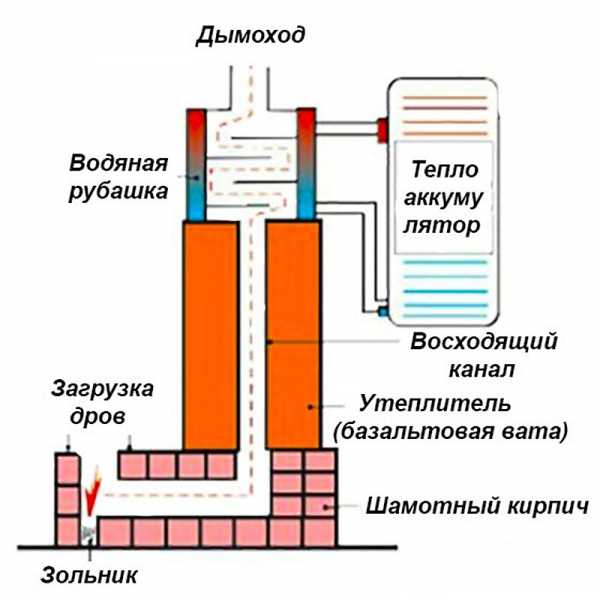

Варианты конструкции

к содержанию ↑

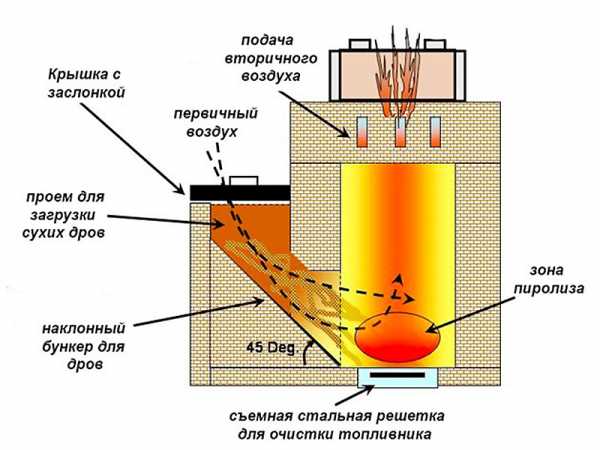

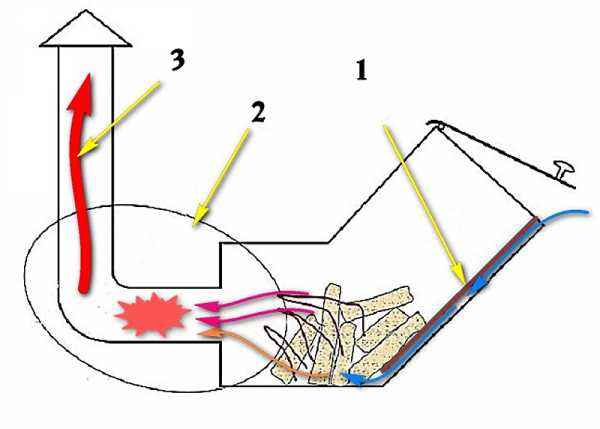

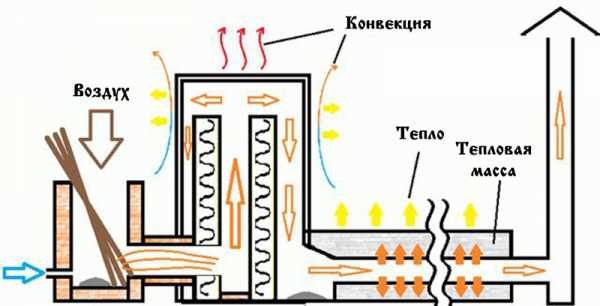

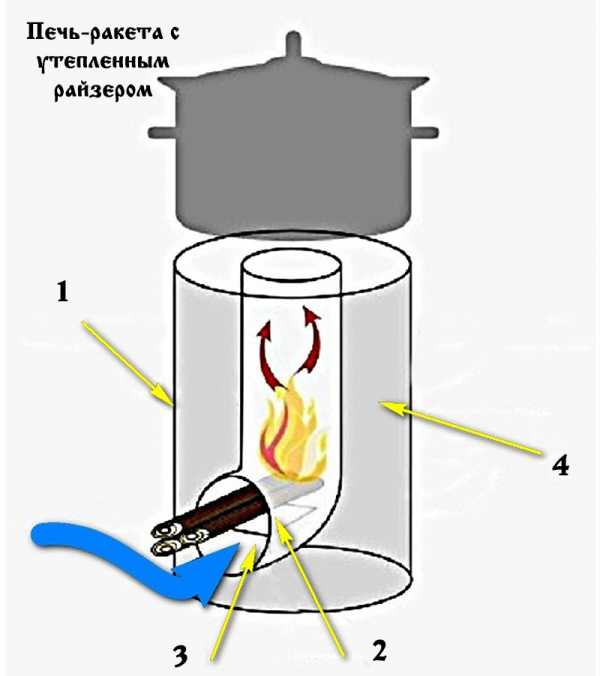

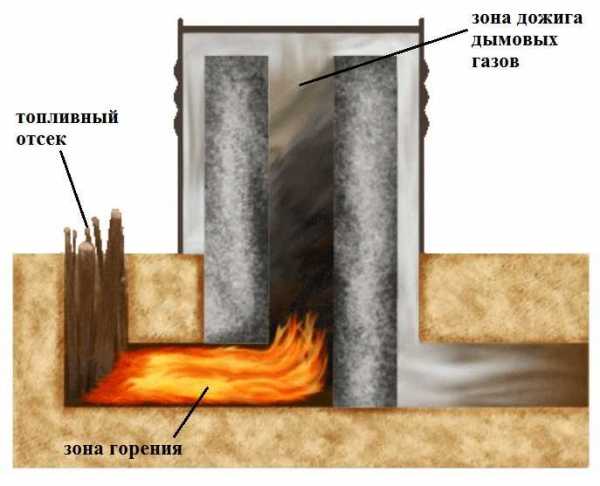

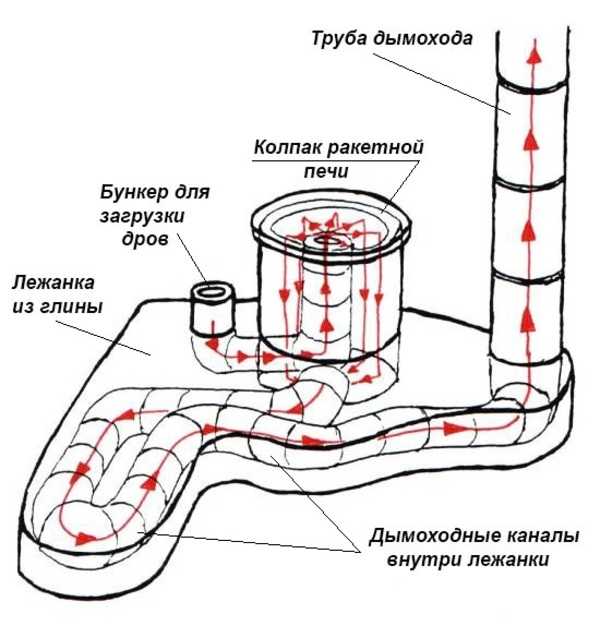

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

  • Твердое топливо (дрова) закладываются в топку.
  • Производится розжиг.
  • В процессе нагревания под действием пламени и сгорания вырабатываются газы.
  • Начинается их движение по вертикальному участку трубы.
  • Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
  • Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

к содержанию ↑

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

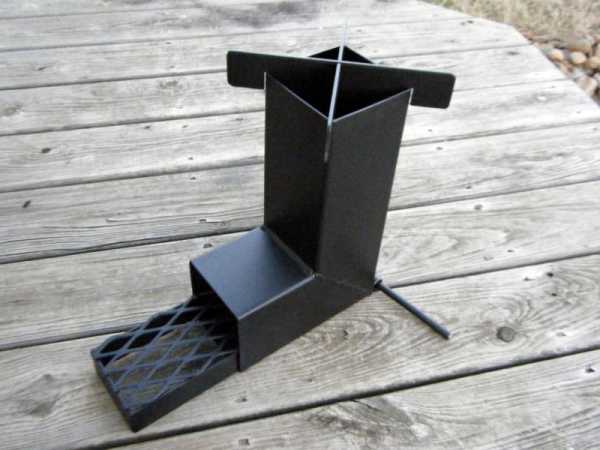

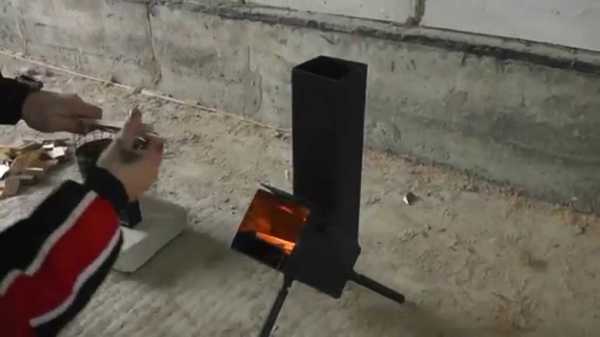

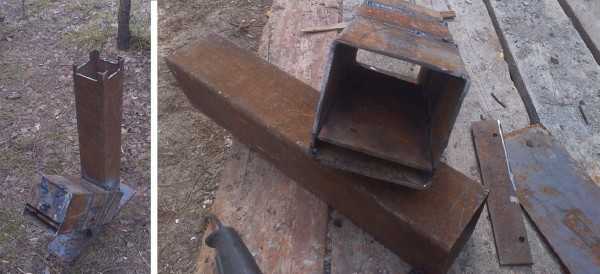

Простая ракетная печь из трубы

к содержанию ↑

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

  • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
  • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
  • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
  • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
  • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются:

  • Болгарка.
  • Сварка.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

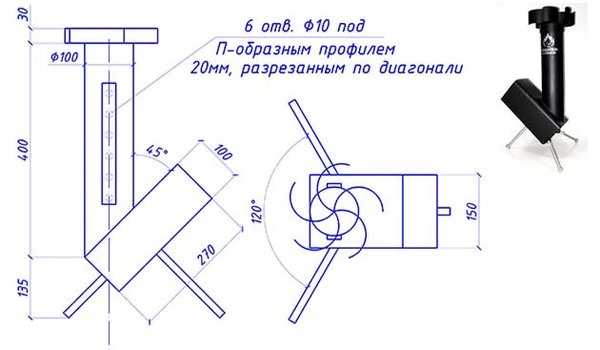

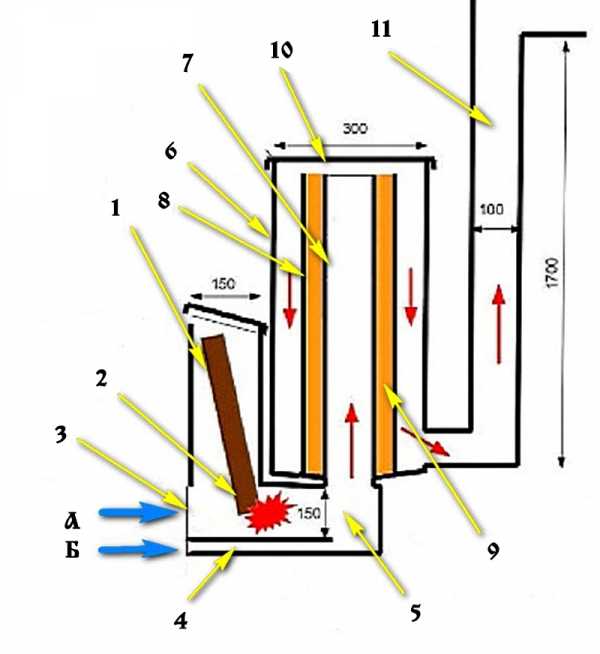

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

к содержанию ↑

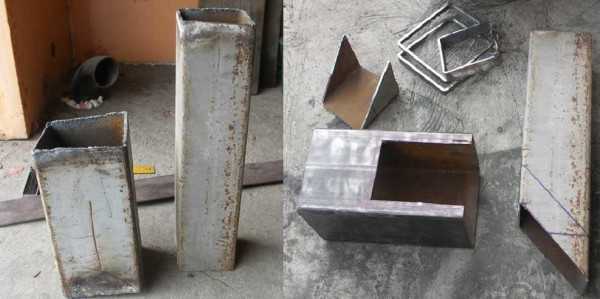

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

  • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
  • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
  • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

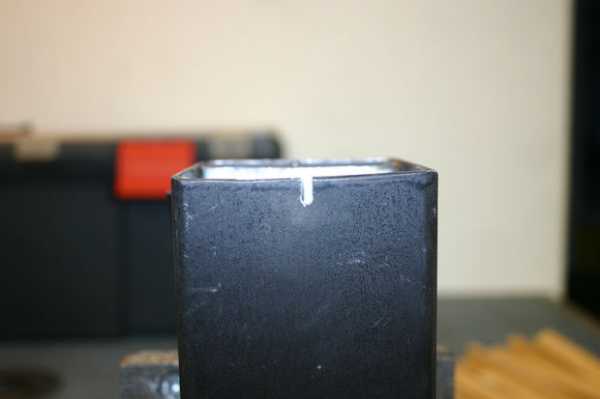

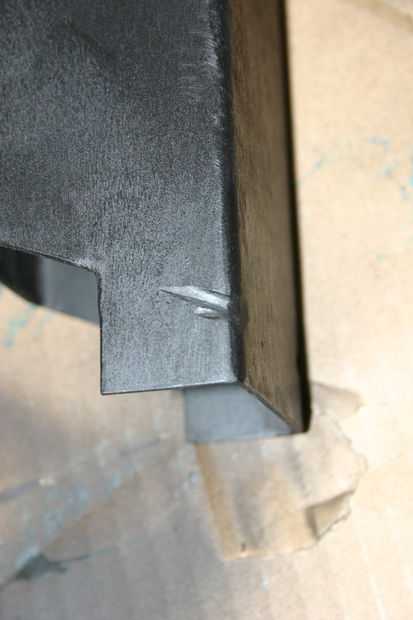

  • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
  • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
  • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
  • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
  • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
  • Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

к содержанию ↑

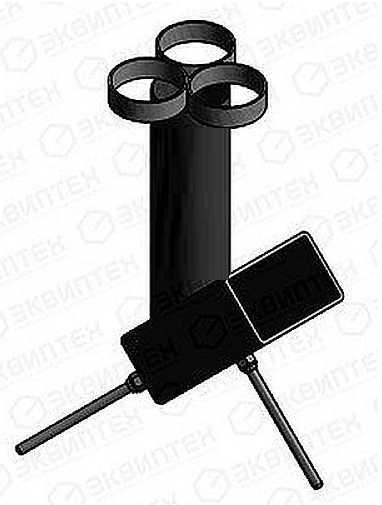

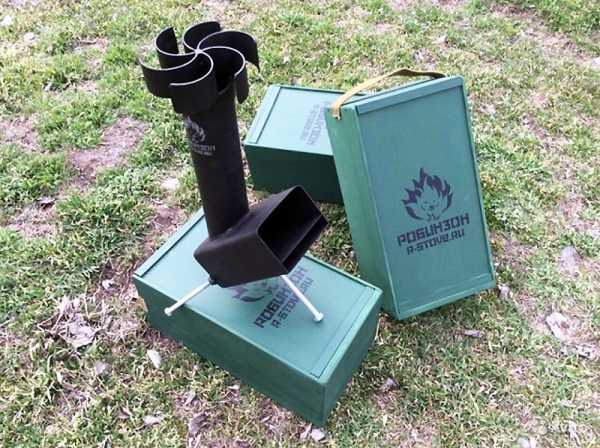

Печь «Робинзон»

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Печь «Робинзон»

к содержанию ↑

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

  • Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
  • Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
  • Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
  • Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
  • Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
  • Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
  • Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
  • Кольца, диаметр которых не меньше 3 см – 3 шт.
  • Вертикальный стояк (10 см) – 1 шт.
  • Кольцо диаметром 11 см – 1 шт.
  • Гайки ( выбирается значение детали d13) – 3 штуки.
  • Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.
к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка.
  • Маркер.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

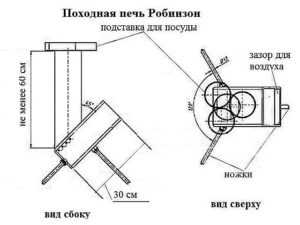

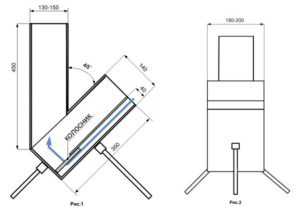

Чертеж

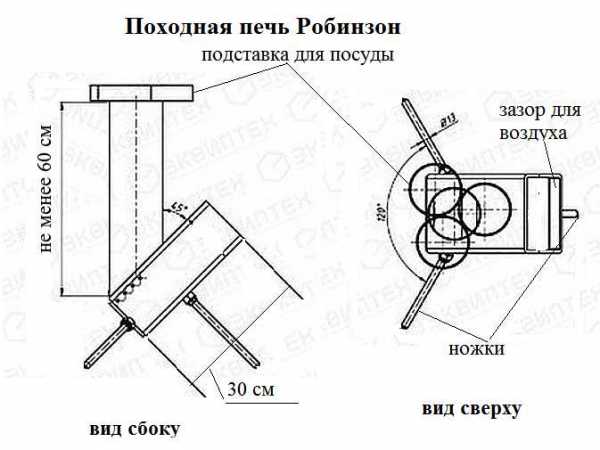

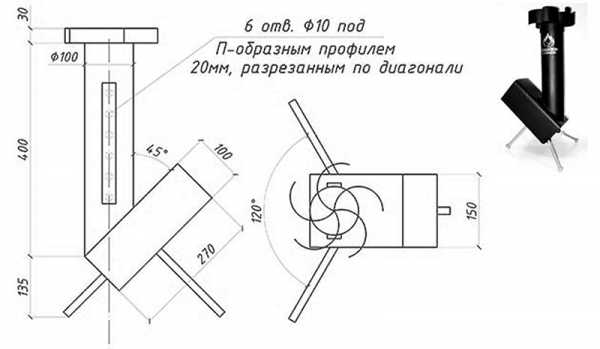

Походная печь Робинзон своими руками собирается по следующему чертежу:

Чертеж печи «Робинзон»

к содержанию ↑

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

  • Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
  • К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
  • Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
  • Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

  • Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
  • Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
  • После производится срез под углом в 300 (получается по очертанию правильный овал).
  • Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
  • Потребуется обвести трубу (маркером).
  • Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
  • Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

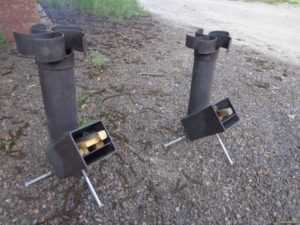

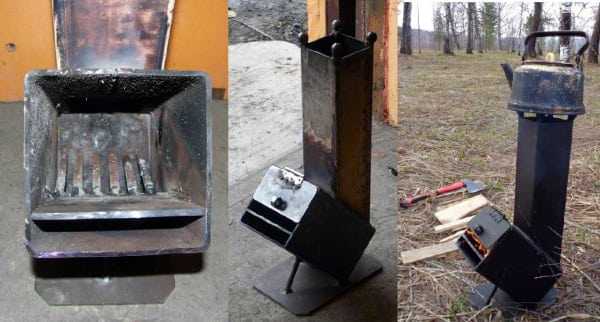

Готовая самодельная печь «Робинзон»

к содержанию ↑

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

  • вниз или влево;
  • затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» — увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

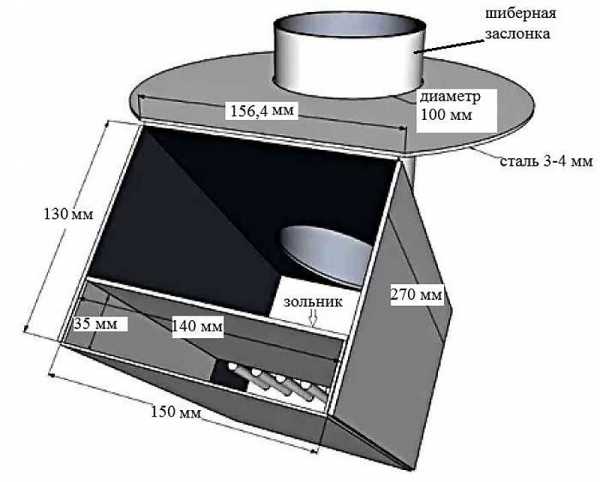

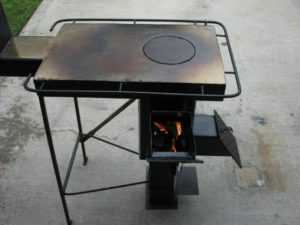

Ракетная печь с варочной поверхностью

к содержанию ↑

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

к содержанию ↑

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

  • Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
  • Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
  • Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
  • Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
  • Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

к содержанию ↑

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка (для надежного крепления всех элементов).
  • Маркер.
  • Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

к содержанию ↑

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

  • Разметить имеющуюся в материалах трубу (поставить ее вертикально).
  • Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
  • В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

  • В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
  • Далее потребуется произвести соединение этих двух элементов.
  • Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

  • Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
  • На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

  • Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
  • Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
  • Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
  • Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

к содержанию ↑

Вывод

Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

pechnoy.guru

Походная ракетная печь | Мастер-класс своими руками




Мне нравится ходить в походы. Еще мне нравится готовить. Но к сжиганию невозобновляемых источников энергии я отношусь отрицательно.
Итак, какие вы можете предложить альтернативы? Очевидно, что можно просто разжечь костер, но это не во всех местах разрешено. Я для простого разогрева кастрюли с едой уходит большое количество дерева.

Поэтому я поставил себе цель сделать что-то портативное и работающее на дровах.

С идеей ракетной печи я столкнулся ранее в этом месяце, поэтому выбор устройства уже был сделан.

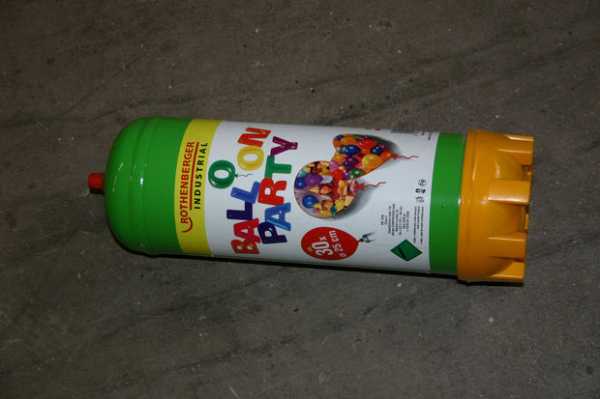

Поиск баллона для гелия и его резка.

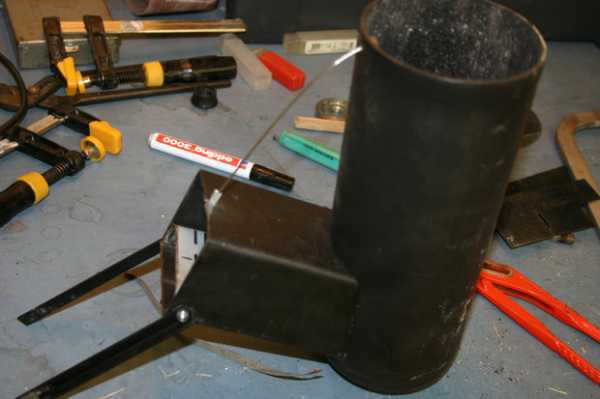

Основная часть переносной ракетной печи состоит из старого баллона для гелия.
Я нашел два у своего друга, который недавно отыграл свадьбу.
Опустошите баллон. Гелий не горит, но вскрытие сосуда под давлением 295 атмосфер не лучшая затея.

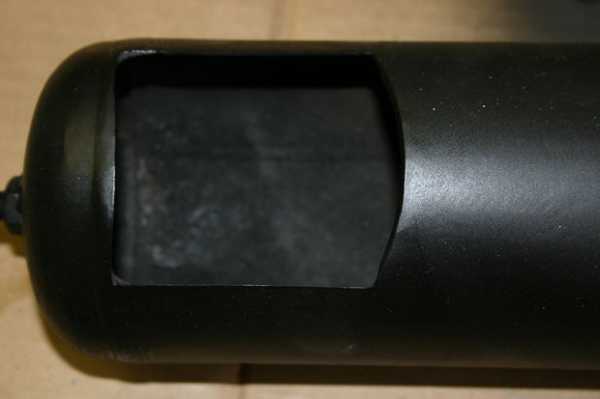

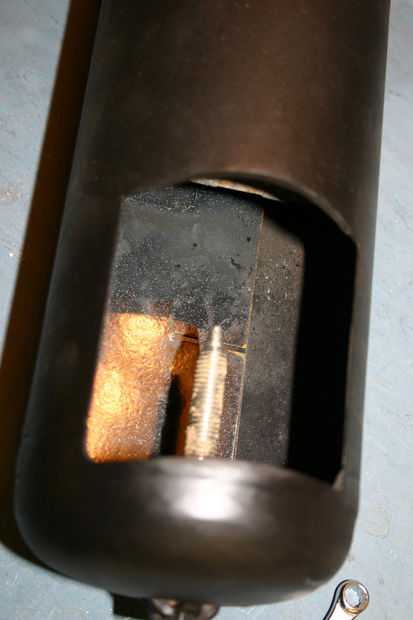

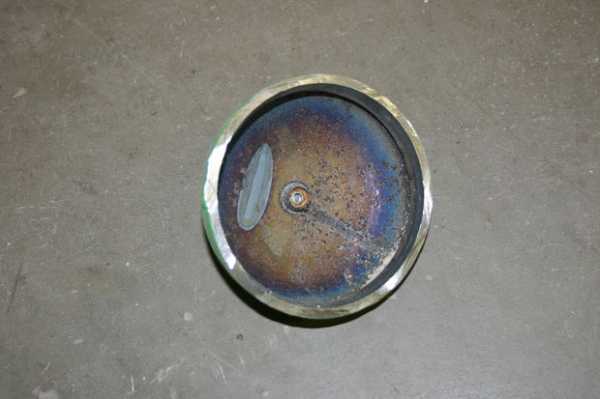

Отрезаем верхнюю часть и делаем отверстие сбоку. Размеры отверстия зависят от размеров топливного бункера.

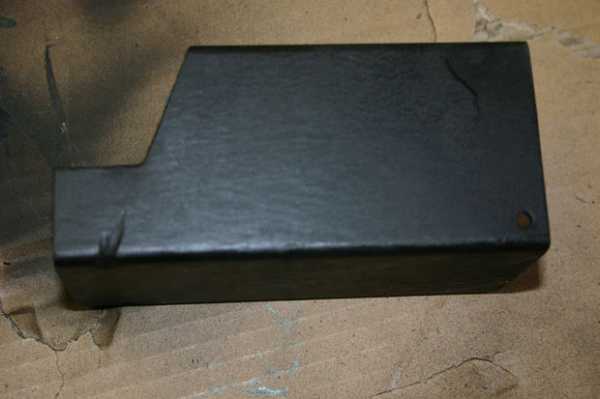

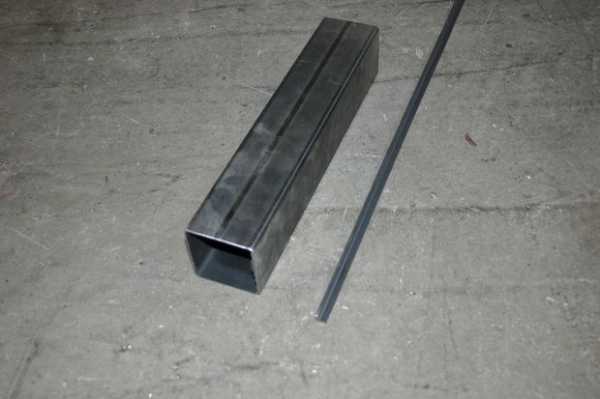

Подготовка профильной трубы

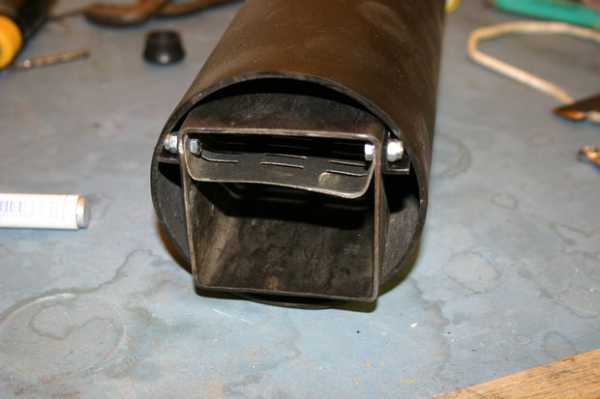

Подача топлива должна быть устроена таким образом, чтобы пламя свободно доставало до верхней части корпуса. В профильной трубе нужно добавить вырез, чтобы она удобней соединялась с корпусом.

Еще при подаче дров через топливный бункер нам необходимо обеспечить свободный проход воздуха в печь. Для этой цели я использовал металлическую решетку, снятую со старого радиоприемника.

Упор для конструкции

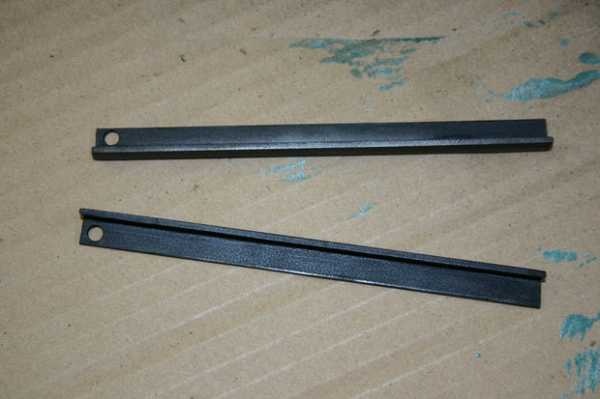

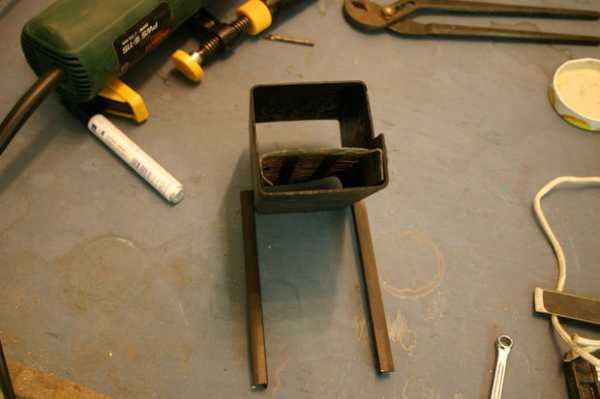

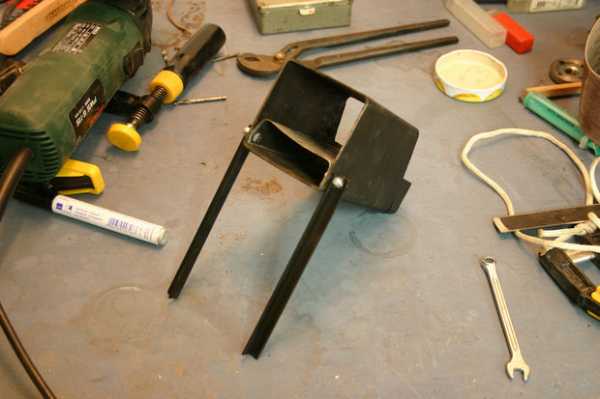

Для устойчивости конструкции понадобилось изготовить две ножки для топливного бункера.

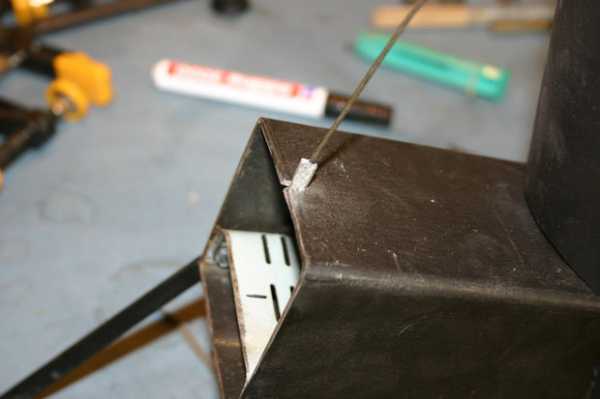

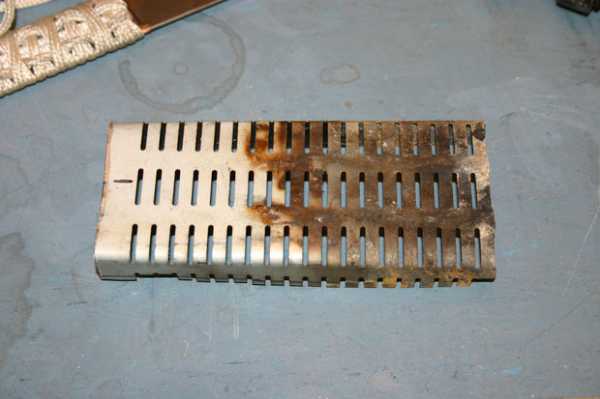

Я скрепил все вместе. Ножки и решетку для контроля потока воздуха через стенки топливного бункера при помощи контргаек.

Нейлоновое кольцо гайки не будет подвергаться чрезмерному нагреванию, так как находится достаточно далеко от топки.

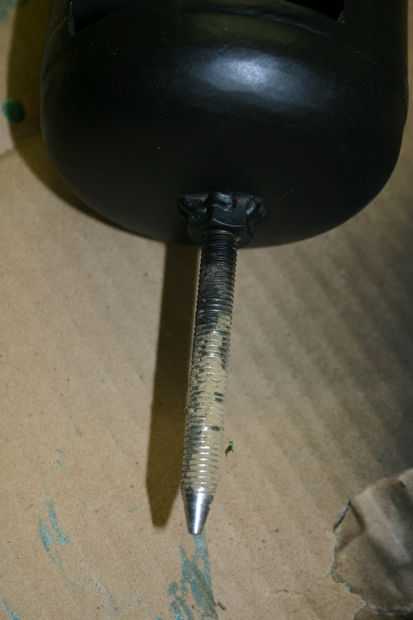

Шип для устойчивости

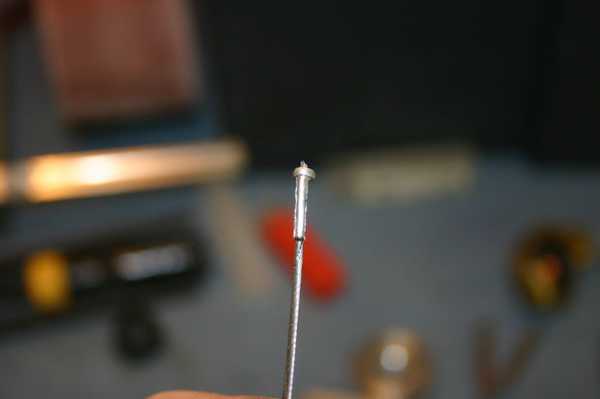

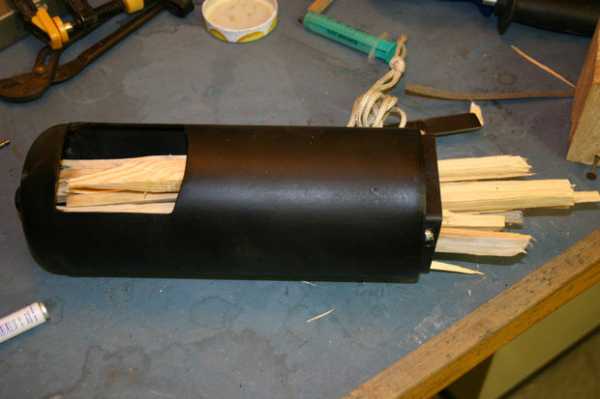

Для увеличения устойчивости печи добавим шип в нижней части баллона. Для этого я приварил к баллону гайку.

Отверстие в нижней части я сделал сквозное, чтобы для удобства при транспортировке, шип можно было закреплять внутри.

Нагревательная поверхность

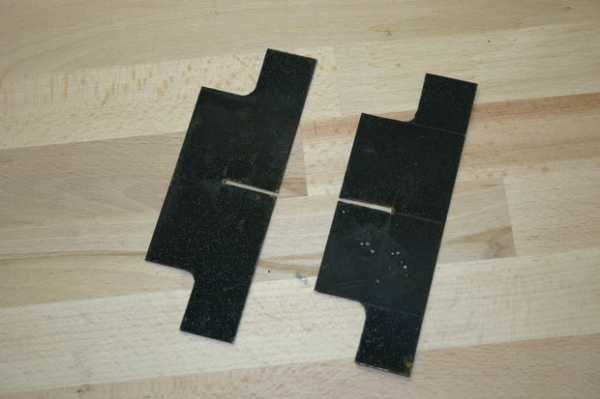

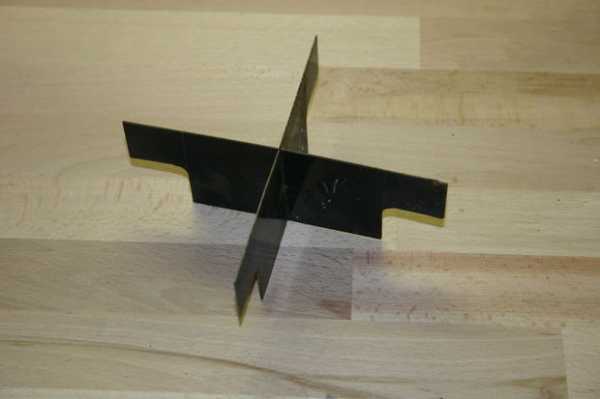

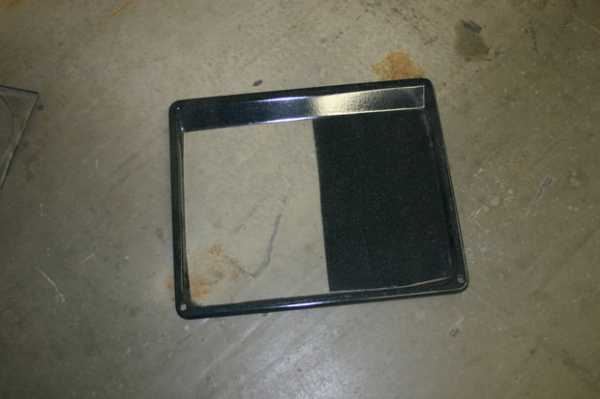

Для того, чтобы ставить на печь кастрюлю, нужно изготовить под нее нагревательную поверхность. Я ее сделал из старого противня.

С таким материалом проще работать, и он достаточно прочный, чтобы выдержать даже тяжелую кухонную утварь.

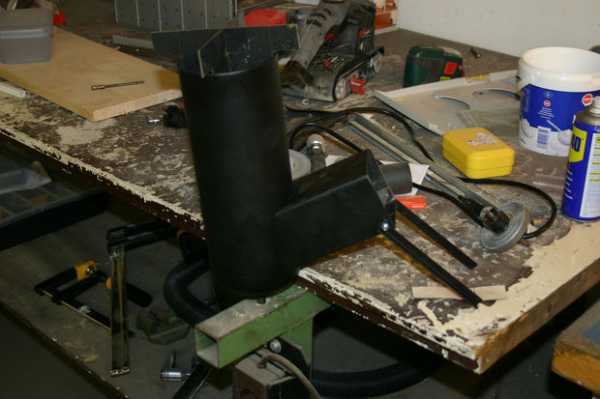

Проводим первую сборку походной печи



Вот так выглядит собранная печь. Ее поверхность я обработал специальной краской, которую можно нагревать до температуры 800°C.

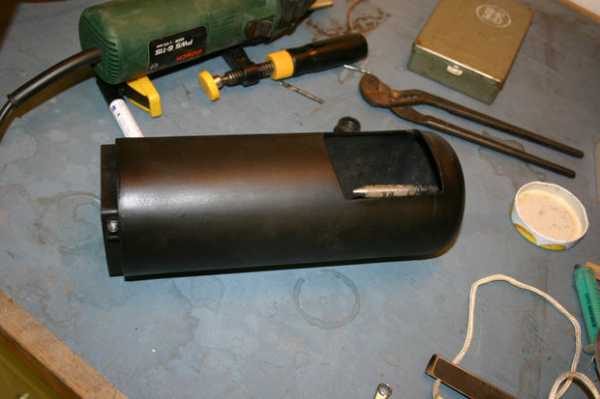

Проводим разборку печи

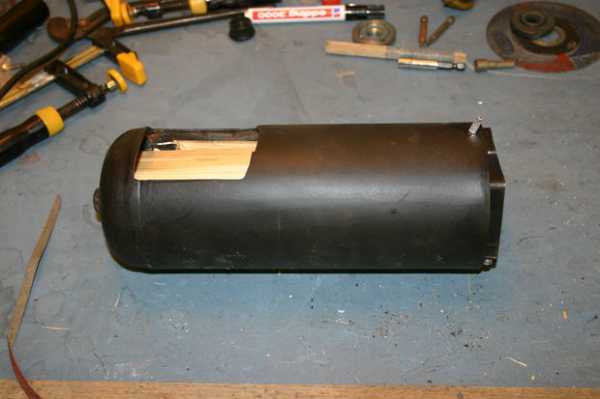

Для транспортировки все части можно отсоединить от корпуса. Все детали подогнаны по размеру таким образом, чтобы их можно было поместить внутри печи, и чтобы при транспортировке они не гремели (кроме нагревательной поверхности) …

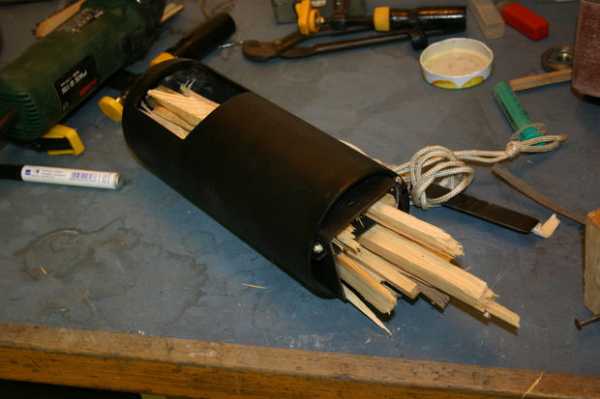

Используем все пространство



Звуки, издаваемые при транспортировке разобранной нагревательной поверхностью, мне показались раздражительными, поэтому я наполнил свободное пространство печи дровами. Так я пришел к мнению, что будет полезно иметь какое-то количество сухой древесины для растопки.

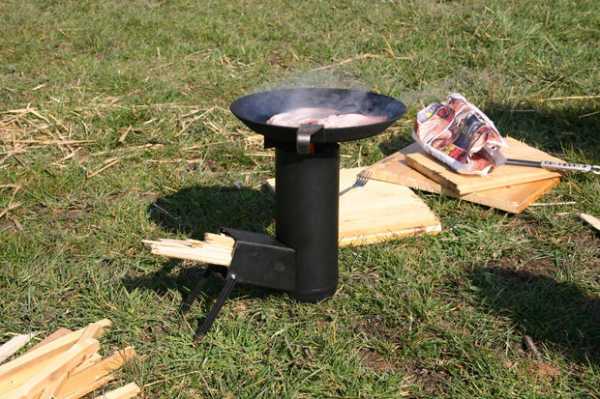

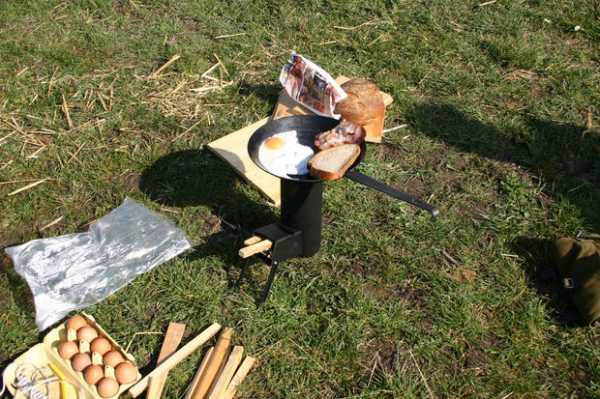

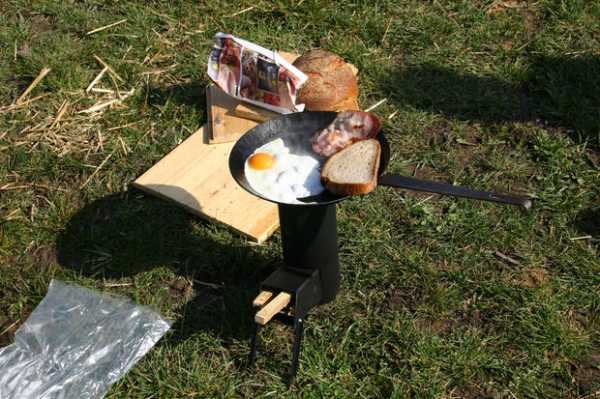

Наслаждаемся приготовлением пищи на природе



Я попробовал жарить бекон и яйца. Можно даже приготовить целую кастрюлю бобов.

Благодаря печи для полного приготовления блюда вам понадобиться лишь пару поленьев. А древесина будет выгорать полностью, почти не создавая дыма.

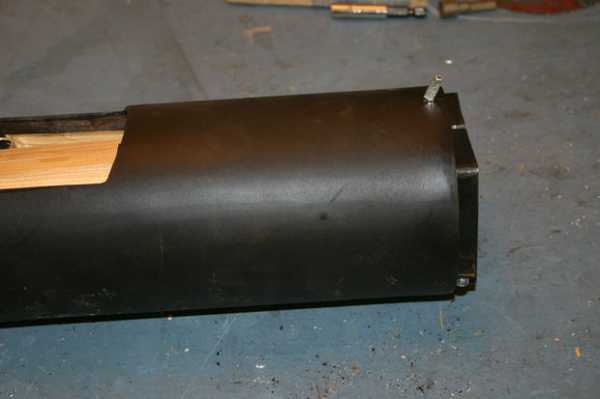

Увеличиваем устойчивость конструкции (корпус)




Пришло время усовершенствовать результат работы.

Печь вышла в общем удачной, но немного неустойчивой. Для улучшения данной характеристики я использовал тросик от тормозной системы велосипеда, добавив отверстие в корпусе.

Увеличиваем устойчивость конструкции (топливный бункер)

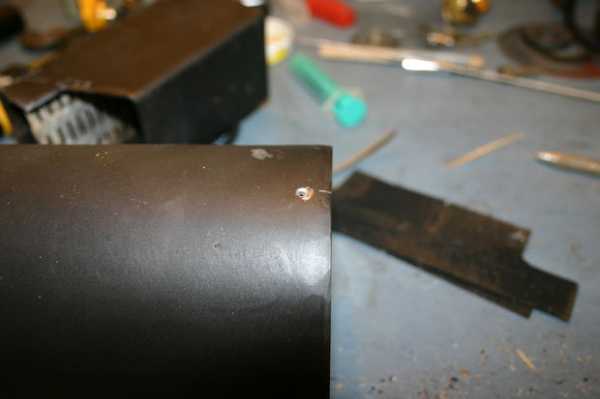

Затем я проделал небольшой пропил в верхней части топливного бункера и сплющил колпачок на конце тросика.

Увеличиваем устойчивость конструкции печи





Теперь можно скрепить основание с топливным бункером.

Печь, таким образом, стала значительно устойчивее и не претерпела больших изменений с точки зрения транспортировки.


Смотрите видео испытаний походной печи





В качестве испытания я приготовил замечательное блюдо из тушеных бобов. На два часа быстрее, чем на костре, а запах просто чудо 😉
Original article in English

sdelaysam-svoimirukami.ru

Печь робинзон своими руками — несколько доступных вариантов

Для любителей загородных поездок, заядлых рыбаков и дачников незаменимой станет мобильная печка компактных размеров, легко помещающаяся в багажник автомобиля. Совсем недавно на рынке появились маленькие разборные печи, имеющие весьма красноречивое название «Робинзон». Сделать печь робинзон своими руками вполне возможно, тем более что в этом случае она обойдется даже гораздо дешевле, чем готовый вариант. Преимущество самостоятельного изготовления этого прибора заключается в возможности модернизации, которая расширит его возможности.

Печь робинзон своими руками

Печь робинзон своими руками

Нужно отметить, что на основе этой простой конструкции могут быть изготовлены и стационарные печи для дома и сада, поэтому ее вполне можно назвать универсальной. Если поставлена цель самостоятельно изготовить именно мобильную печь типа «Робинзон», то стоит рассмотреть, какие конфигурации она может иметь, и только после этого определиться с выбором модели.

Содержание статьи

Конструкция и принцип работы печи

Печь «Робинзон» имеет так называемую ракетную конструкцию, и основе которой были создано множество моделей, существенно отличающиеся между собой по размерам и даже по функциональным возможностям.

Обычные ракетные печи состоят из топливника, соединенного с дымоотводной трубой. Топливный бункер может быть устроен горизонтально, вертикально или под углом, соединяться непосредственно с дымоходом или же иметь между этими двумя элементами горизонтальный участок трубы, который удлиняет путь нагретого воздуха и создает дополнительную нагреваемую поверхность.

На данной схеме показаны разные варианты расположения топки ракетной печи:

Типичные схемы ракетных печей

Типичные схемы ракетных печей

1 – Вертикальная топка соединена с дымоходом отрезком трубы, что удлиняет путь горячего воздуха от топки до выходного отверстия. Соединяющий участок может быть использован в качестве варочной панели.

2 – Вертикальная топка, расположена рядом с трубой, позволяет достаточно быстро нагреться всей конструкции.

3 – Топка, закрепленная к трубе под углом, делает более удобной закладку топлива.

4 – Две вертикальные топки, расположенные по бокам трубы, имеющей больший размер в сечении. Такая конструкция поможет намного быстрее нагреть емкость с содержимым, установленную сверху на специальную подставку.

Все ракетные печи имеют примерно одинаковый принцип работы. Он заключается в том, что при первичном сгорании топлива, заложенного в бункер-топливник, образовавшиеся газы, имеющие значительный энергетический потенциал, дожигаются в вертикальном участке трубы. Для этого сделан специальный канал вторичного воздуха, который обеспечивает его подачу, своеобразный «подсос», непосредственно к основанию вертикальной трубы. То есть, ракетная печь в этом плане определенным образом напоминает работу пиролизной энергетической установки. В результате на выходе из печи, в верхней ее части, достигается максимальная температура, которую можно использовать для подогрева воды или приготовления пищи.

Сверху трубы в самой простой конфигурации печи монтируется стационарная или съемная насадка — для установки емкости с водой или иной посуды.

Большим преимуществом ракетной печи можно назвать ее экономичность, так как для достижения необходимого результата вовсе не нужно большого количество топлива. Для того чтобы она качественно функционировала, часто бывает достаточно горсти сухих щепок или даже сухой травы.

Видео: демонстрация возможностей походной ракетной печи «Робинзон»

  • По тому же принципу работает и ракетная печь, устанавливаемая для отопления помещений. Эта конструкция известна с давних времен, и была традиционной для в домах многих восточных народов.
Стационарная ракетная печь с подогреваемой лежанкой

Стационарная ракетная печь с подогреваемой лежанкой

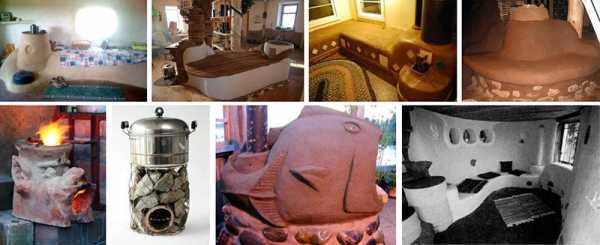

С помощью этих печей не только обогревали помещение – их теплую лежанку использовали в качестве подогреваемых спальных мест.

Кстати, и в наше время от этой конструкции тоже не спешат отказаться и используют ее для обогрева в частных домах. В данной модели печи участок дымоотводной трубы значительно удлинен и проходит под всей лежанкой, которую передает тепло продуктов сгорания. Получается своеобразная большая «батарея» отопления, способная обогреть достаточно большую площадь.

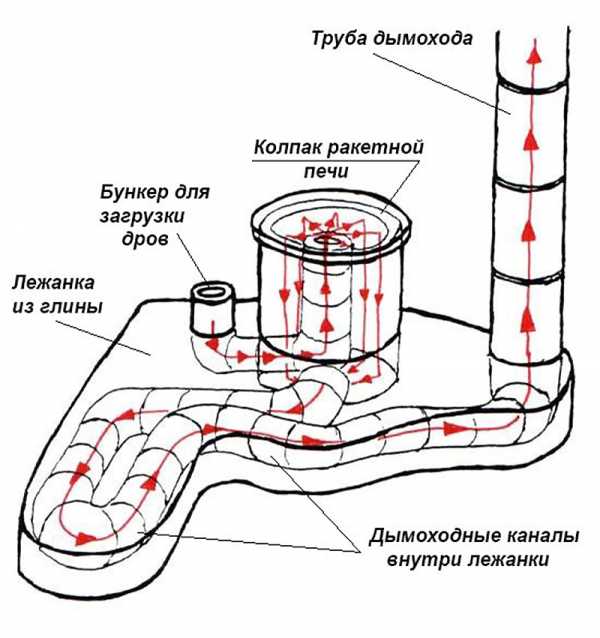

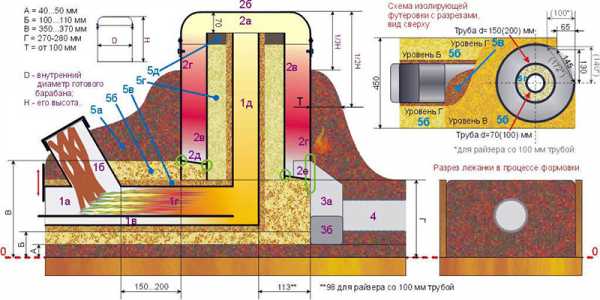

Схема движения газов в стационарной ракетной печи с лежанкой

Схема движения газов в стационарной ракетной печи с лежанкой

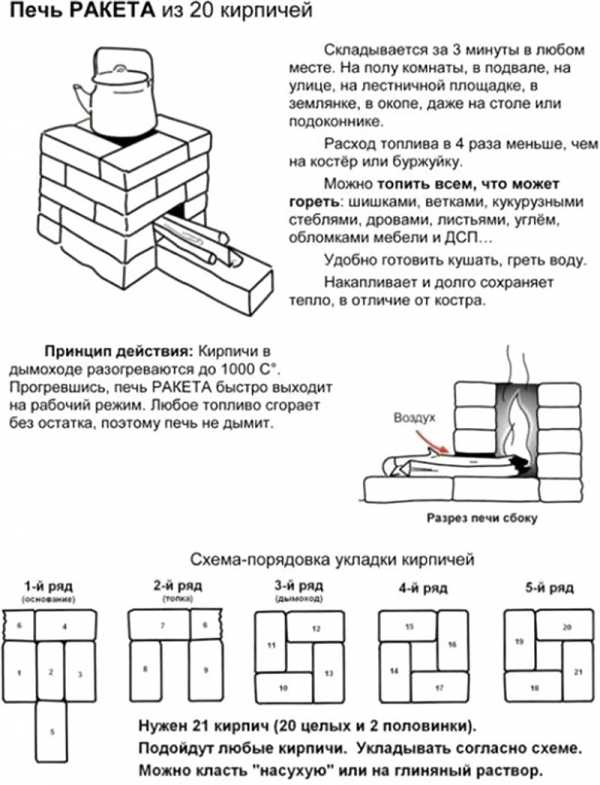

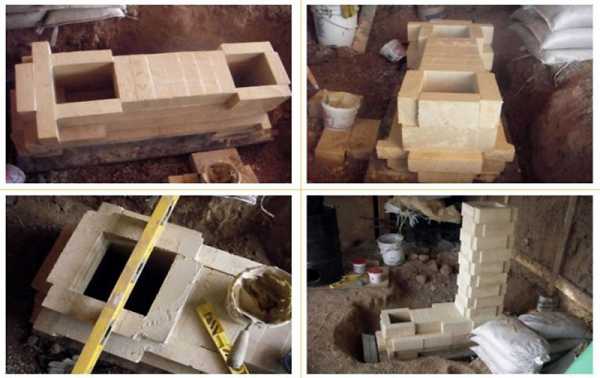

  • Другим вариантом ракетной печи может быть небольшая кирпичная конструкция, сложенная в дачном домике или на садовом участке. Причем, если она выкладывается во дворе, как временный вариант, то кирпичи даже необязательно скреплять раствором. Главное — соблюсти расположение всех ее элементов.
Ракетная печь может быть выложена и из кирпича

Ракетная печь может быть выложена и из кирпича

Подобная модель печи часто предлагается в презентациях сообществ по выживанию, которые достаточно распространены, например, в Северной Америке. Такая печь может быть изготовлена в любых создавшихся условиях. В крайних случаях, для ее обустройства подойдут обыкновенные камни, найденные поблизости, а крупные просветы между ними могут быть заделаны обычной землей.

  • Более сложной, но и функциональной конструкцией, основанной на том же принципе работы, является ракетная печь-плита, которая станет незаменимой помощницей на даче или в условиях частного дома в летний период. Большая поверхность плиты позволит одновременно готовить несколько блюд или нагревать воду, а также экономить на электричестве или другом топливе, так как чтобы печь оправдывала свое предназначение, не требуется даже большого количества дров.
Усовершенствованная ракетная печка с варочной панелью

Усовершенствованная ракетная печка с варочной панелью

Пустотелая внутри панель плиты пропускает через все свое пространство раскаленные газы, способные нагреть ее до очень высоких температур. Затем, продукты сгорания отводятся в дымоходную трубу, расположенную с противоположной от топочного бункера стороны.

  • А вот такой переносной вариант походной печи имеет совcем небольшой размер, так как изготавливается из обычного оцинкованного ведра, которое обычно покрывают сверху жаростойкой краской.
Ракетная печь из металлического ведра

Ракетная печь из металлического ведра

Внутри ведра устанавливается конструкция из двух труб, сваренных между собой и выполняющих функции топки и дымоходной трубы. Внутреннее пространства ведра, между его стенками и трубами, заполняется песком (в походных условиях), или мелкофракционным керамзитом. Такая своеобразная «футеровка» обеспечит нагрев вертикальной трубы для того, чтобы в ней активно происходил дожиг пиролизных газов. Благодаря такой «прослойке» потребуется значительно меньше топлива, чтобы приготовить пищу или согреть воду.

Очень важно просчитать правильный зазор, который должен образоваться между подставкой под емкость (в данном случае, изготовленной в виде решетки) и трубой. Слишком большой или маленький просвет или снизит теплоотдачу печки, или станет помехой для нормального процесса сгорания газов.

  • Похожим образом можно поступить и в nом случае, если необходимо приспособление для быстрого нагрева небольшого количества воды, например, для заварки чая в экстремальных или походных условиях. Для этого можно соорудить небольшую печку из обычной металлической банки. Для того, чтобы с помощью ее вскипятить воду или хотя бы немного согреться, потребуется всего горстка щепок или даже высохшая трава.
Самая простая печь-ракета может быть изготовлена из консервных банок

Самая простая печь-ракета может быть изготовлена из консервных банок

На представленном фото хорошо видно, что сделать подобную конструкцию совсем несложно. Достаточно иметь под рукой две больших металлических банки, одна из которых пойдет на изготовление двух трубок – вертикальной и горизонтальной, а вторая будет служить наружным кожухом-обечайкой.

Такая "малышка" позволит быстро согреть воду в экстремальных условиях

Такая «малышка» позволит быстро согреть воду в экстремальных условиях

Подставку для емкости с водой легко можно сделать из дна или крышки банки, вырезав из нее середину, затем сделав надрезы с внутренней стороны получившейся окружности, и отогнув их вниз в виде ножек. Такая подставка отлично установится на края банки. Подставку также можно сделать из стальной проволоки, аккуратно согнув несколько отрезков и скрепив их между собой.

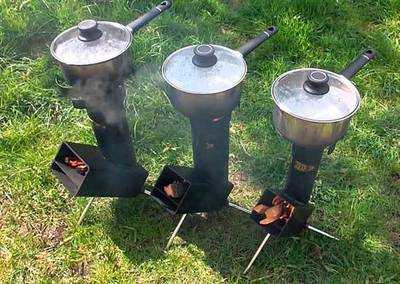

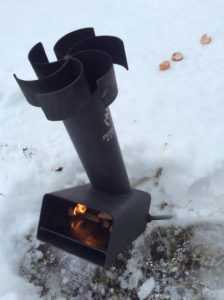

Походные печи типа «Робинзон»

Сегодня в продаже представлены различные походные компактные печки ракетного типа, имеющие разные названия, том числе и «Робинзон». Однако, опытный мастер, посмотрев на устройство подобного прибора, сразу разберется в его конструкции и сможет составить чертеж, по которому ее несложно будет изготовить.

Понятно, что изготовление подобных печей будет доступно лишь тем домашним мастерам, которые обладают навыками слесарных и сварочных работ и имеют в распоряжении советующее оборудование и инструменты.

2016-02-23_172402Каждый хороший хозяин дома должен быть знаком с технологией сварки!

В повседневной жизни частного дома очень часто встречаются ситуации, когда без сварочных работ обойтись очень трудно. Мало иметь аппарат – нужно обладать определенными навыками. Надеемся, что специальная статья нашего портала, посвященная азам работы с электросваркой, станет неплохим самоучителем для начинающих.

Необходимо знать, что у всех походных печей, работающих по описанному выше принципу, есть общие параметры, которые следует обязательно учитывать при составлении схемы-чертежа, иначе в функционировании конструкции могут возникнуть сбои. К таким характерным особенностям можно отнести следующие особенности:

  • Вертикальная труба должна иметь высоту, как минимум в два раза больше, чем длина топочного бункера.
  • Высота топливного бункера, устанавливаемого вертикально, должна быть, примерно равна длине горизонтального соединительного участка печи и ширине топочного отверстия.
  • Самым лучшим расположением топочного отдела будет установка его под углом в 45 градусов, так как в нем оптимально располагается поддувальный просвет, а также в него удобно укладывать топливо.
  • Рекомендовано, чтобы сечение входа топливного бункера было примерно равно аналогичному параметру вертикальной трубы.
Первый вариант походной печи

Такая модель походной печи – проста в конструкции и изготовлении и весьма компактна по габаритам. Для нее не потребуется большого количества материалов, и сделать ее можно буквально за несколько часов.

Один из несложных вариантов для самостоятельного изготовления

Один из несложных вариантов для самостоятельного изготовления

Печь имеет однe важную конструктивную особенность — ее нижняя часть, выполняющая роль дна топливной камеры (колосника) сделана подвижной, поэтому ее можно выдвинуть, заложить на нее нужное количество дров и задвинуть в топочный бункер. Если же щепки длинные, то выдвинутую решетку можно использовать, как подставку для их укладки. Кроме этого, выдвижная решетка значительно облегчает периодическую очистку топки.

Для данной модели потребуется:

Наименование материаловРазмерыКоличество
Труба квадратная150×150×3, 450 мм1 шт.
150×150×3, 300 мм1 шт.
Стальная полоса300×50×3 мм4 шт.
140×50×3 мм2 шт.
Решетка металлическая300×140 мм1 шт.
или стальной прут для ее изготовленияØ 3÷5 мм2,5 м

Работы проводятся поэтапно и включают следующие операции:

  • На заготовках из квадратных труб делается разметка, так как один их край должен быть срезан под углом в 45 градусов. Затем «болгаркой» производятся срезы.
  • Следующим шагом трубы необходимо аккуратно сварить между собой, чтобы получился своеобразный «сапог».
  • В верхней части вертикальной трубы по ее углам или в середине каждой из сторон нужно сделать пропилы размером 20 мм в глубину и 3,5 мм в ширину. В них будет устанавливаться подставка для емкостей.
  • Далее, изготавливается сама подставка. Для этого одна из полос в 300 мм длиной разрезается пополам. На второй полосе нужно наметить середину и приварить к ней с двух сторон подготовленные отрезки, чтобы получилась форма креста.
  • Из двух оставшихся полос и коротких отрезков длиной в 140 мм сваривается рама выдвижного устройства. Здесь нужно обязательно произвести примерку и учесть то, что длинные полосы должны быть приварены не к боковым сторонам коротких полосок, а внахлест с ними.
  • Сверху готовой рамы точечной сваркой прихватывается готовая решетка или нарезанные по длине рамы стальные пруты с расстоянием в 10 мм друг от друга, они будут выполнять роль колосника.
  • Затем, сверху трубы устанавливается подставка под емкость, а решетка задвигается в топочный бункер. Теперь можно проводить испытания готовой печи.
  • Если испытательные мероприятия прошли успешно, то после того, как металл остынет, печь можно покрасить жаростойкой краской.
  • Хотя в данной конструкции не предусмотрено, но все же рекомендовано к выдвижной раме, дополнительно приварить ручку, что поможет более комфортно регулировать ее расположение.
Второй вариант походной печи — «Антошка»

Эта печь немного сложнее в изготовлении, так как имеет большее количество элементов. Однако работа все равно вполне выполнима, если для этого подготовить все необходимое.

Печь-ракета модели "Антошка"

Печь-ракета модели «Антошка»

Удобство этой конструкции заключается в том, что в ней предусмотрена дополнительная нагреваемая плоскость. Например, на подставку, расположенную на вертикальной трубе, можно установить емкость для приготовления пищи, а дополнительную плоскость, закрепленную над топочным бункером, в то же время использовать для нагрева воды.

Для изготовления этой модели потребуются следующие заготовки:

Наименование материаловРазмерыКоличество
Квадратная труба для изготовления топочного бункера150×150×3 мм, длина 450 мм1 шт.
Квадратная труба для изготовления нижней поддувальной камеры150×150×3 мм, длина 180 мм1 шт.
Квадратная труба для вертикального участка печи100×100×3 мм, длина 650 мм1 шт.
Металлическая пластина для панели над топкой300×150×3 мм1 шт.
Металлическая пластина для закрытия задней части трубы топочного бункера150×150×3 мм1 шт.
Металлический уголок для подставки50×50×3, длина 300 мм1 шт.
50×50×3, длина 450 мм1 шт.
Арматура или прут для подставки-уголковØ 8 мм, длина 300 мм4 шт.
Арматура или прут для колосниковой решеткиØ 8 мм, длина 170 мм8÷9 шт.
Треугольные металлические косынки для установки варочной панелиСталь 3 мм. Размеры подгоняются точно после сборки печки.2 шт.

Далее, над некоторыми элементами нужно немного поработать.

  • Размечается вертикальная труба, так как ее нижняя часть должна быть срезана под углом в 30 градусов. По разметке производится срез.
  • Затем берется труба, предназначенная для топочного бункера, и в задней верхней ее плоскости размечается и вырезается отверстие размером 120×100 мм. С нижней стороны топочной трубы также вырезается отверстие, но уже размером 150×150 мм — для соединения этой части печи с поддувальной камерой.
  • Следующим шагом задняя часть топочного бункера заваривается подготовленной для этого пластиной, а затем к нижнему отверстию снаружи привариваются отрезки металлических прутов на расстоянии 10÷12 мм друг от друга — это будет колосниковая решетка топки.
  • Далее, нужно изготовить поддувальную камеру. Для этого берется отрезок квадратной трубы размером 180 мм, и на нем размечается срез под углом в 30 градусов таким образом, чтобы размер поддувала составлял 100×180 мм. Деталь должна иметь дно и боковые стенки, а верхней частью она будет приварена под колосником топочного бункера с трех сторон.
  • Теперь, для комфортного проведения дальнейших работ, печь нужно поставить на подставки, которые делают из металлических уголков, приварив их к задней части топочной и поддувальной камер.
  • Следующим этапом можно переходить к работе над верхней частью печи. К верхнему отверстию топки приваривается вертикальная труба печи. После этого делается примерка верхней панели, и определяются углы треугольников — подставок. Их конфигурация вычерчивается на бумаге, а затем переносится на металлический лист и вырезается.
  • Треугольники устанавливаются на ребро и привариваются к вертикальной трубе и «крыше» варочного бункера. Треугольные элементы вместе с верхней пластиной создадут герметичное пространство над топочным бункером, благодаря которому металлическая панель будет более долгое время оставаться горячей.
  • Затем, к переднему верхнему краю топочного отверстия, установленным треугольникам-подставкам и вертикальной трубе примеряется и приваривается пластина размером 300×150×3 мм.
  • Закончив с этой частью печи, останется только приварить к верхней части вертикальной трубы уголки, которые выполняют роль подставки для емкостей. Подготовленные арматурные прутья длиной 300 мм нужно согнуть под прямым углом так, чтобы они имели одинаковые стороны. Уголки нужно приварить к четырем сторонам трубы, подняв их на одинаковую высоту, так, чтобы их верхний край расположился над плоскостью жерла вертикальной трубы на высоте примерно 30÷50 мм.
  • После этого можно проводить испытание конструкции, а затем красить жаростойкой краской.
Печь «Робинзон»

Далее, будет рассмотрены два варианта печи «Робинзон» — заводского изготовления и самодельная.

Прибор, приобретаемый в магазине, не имеет дверцы, позволяющей регулировать интенсивность первичного горения в топке, и некоторые домашние мастера повторяют заводскую модель «Робинзона».

Печь "Робинзон" можно или скопировать с заводской модели, или внести некоторые дополнения

Печь «Робинзон» можно или скопировать с заводской модели, или внести некоторые дополнения

Другие же умельцы, которые делают печь для себя, постарались усовершенствовать конструкцию, сделав ее работу более эффективной, поэтому на такую модернизацию стоит обратить особое внимание.

Вариант, скопированный с промышленного образца
Основные размерные параметры печки "Робинзон"

Основные размерные параметры печки «Робинзон»

Если будет выбран для самостоятельного изготовления заводской вариант печи, то можно легко разобраться в его элементах по чертежу, тем более что деталей потребуется совсем немного:

— Металлический короб топочного бункера, изготовленный из стального листа в 3 мм. Общий размер бункера 150 ×100×300 мм. Он собирается из пяти пластин 2 шт. 300×150 мм; 2 шт. 100×300 мм и 1 шт. 100×150 мм.

— Металлическая пластина 150×200×3 мм для отделения поддувального канала от топочной камеры.

— Металлическая труба диаметром в 100 мм, а высотой — в 600 мм.

— Отрезки арматуры диаметром в 7÷8 мм и длиной в 120 мм — для изготовления колосниковой решетки.

— Три кольца высотой 25÷30 мм, нарезанных из трубы такого же диаметра, как и вертикальный стояк -100 мм, и одно кольцо диаметром 110 мм;

— три гайки d13, которые привариваются к нижней части топочного бункера и предназначены для прикручивания ножек;

— три одинаковых отрезка стального прута с нарезанной на них резьбой, или готовые шпильки (длинные болты) с резьбой М8.

Здесь же следует уточнить, что верхняя подставка может иметь и иную конфигурацию, так как она не играет особой роли именно в эффективности прибора. Главное, чтобы этот элемент не имел сплошной верхней плоскости и не был вплотную расположен к жерлу трубы, иначе в печи не будет должной тяги, и топливо не будет гореть с требуемой интенсивностью.

Подставка под посуду может иметь и иную форму

Подставка под посуду может иметь и иную форму

Чтобы сделать подставку именно такой формы, нужно три кольца, заготовленных из трубы, разрезать пополам, а затем приварить их к металлическому стержню.

Работы по изготовлению подобной модели печи немного усложняются тем, что используются два разных по форме элемента — прямоугольный короб и круглая труба. Выполняется сборка следующим образом:

  • Для начала нужно подготовить пластину, отделяющую топку от поддувала. Для этого на пластину привариваются отрезки арматуры, на расстоянии примерно 10 мм друг от друга — так будет получена  колосниковая решетка.
  • Затем готовую пластину с колосником нужно приварить к боковым и задней стенке топки. Ее приваривают, отступив от нижнего края 30÷35 мм. Пластина должна быть установлена ровно горизонтально.
  • Далее, свариваются угловые соединения задней и боковых стенок камеры.
  • Следующим этапом к коробу приваривается донная часть, а к ней — три гайки для вкручивания ножек.
  • Далее, с помощью сварки закрепляется «крыша» топочной камеры.
  • Затем, размечается труба, так как она должна быть срезана под углом в 30 градусов. После среза вместо окружности в сечении получается овал.
  • Трубу нужно приставить этим овалом к середине поверхности «крыши», сваренного короба, в самой нижней его части и обвести маркером. По этой линии в пластине нужно вырезать отверстие, так как в него должна быть вварена вертикальная труба. Вырезать эту форму можно тоже с помощью сварочного аппарата на большом токе, или аппарата для резки металла.
  • Далее в отверстие вваривается труба. На нее надевается подставка для установки емкости. К конструкции прикручиваются ножки, и проводится испытание, а затем, при желании – и окрашивание.
Усовершенствованный вариант печи «Робинзон»

Этот вариант печи по конструкции повторяет предыдущую модель, но отличается тем, что мастер установил на топочное отверстие дверцу. В данном случае дверца откидывается вверх. Но, нужно сказать, что такой способ открывания тоже не совсем удобен, так как с помощью такой задвижки невозможно точно регулировать тягу – она в принципе имеет только два положения. Оптимальным вариантом будет заслонка, перемещающаяся вверх—вниз или влево — вправо, которую устанавливают в приваренные на стенки уголки, размером 10×10 или 15×15 мм.

Модель "Робинзона", дополненная крышкой топливной камеры

Модель «Робинзона», дополненная крышкой топливной камеры

Кроме этого отличия от предыдущего варианта печи, есть несколько и других:

  • Для изготовления топочного бункера использована сталь, толщиной в 5 мм.
  • Для вертикального участка использована квадратная труба.
  • В качестве подставки под емкости используются уголки, декоративные металлические шары, как в данном случае, или можно придумать свой вариант этого элемента, который будет наиболее прост в изготовлении.
  • Подставка под саму печь тоже отличается от выше представленных вариантов. Она состоит из стальной пластины, к которой приварена ножка, изготовленная из отрезка арматуры.

Чтобы сделать эту модель печи нужно подготовить:

— Трубу для изготовления топочного бункера длиной в 400 мм, размером в сечении 160×160 мм.

— Трубу для дымохода длиной в 600 мм и размером в 120×120 мм;

— Панель, разделяющая топку и поддувальный зазор. Она изготавливается из стального листа в 5 мм и металлического прута в 7÷8 мм. Ее размер – 155×300 мм.

— Пластину размером 180×350 мм – для подставки под печь;

— Металлическая панель размером 160×100 мм.

Заготовки для печи и их раскрой

Заготовки для печи и их раскрой

На представленных фотографиях показан материал, который подойдет для изготовления печи, а также его процесс его раскроя. Срезанную часть от детали вертикальной трубы вполне можно использовать вместо ножки на подставке под печь.

Перемычка в топливной камере - для создания нижнего воздушного канала

Перемычка в топливной камере — для создания нижнего воздушного канала

Далее, работы осуществляются таким же образом, как и в предыдущих вариантах изготовления печей:

  • Внутри топки закрепляется разделительная панель с колосником.
  • Затем, закрывается задняя стенка топочного бункера и приваривается вертикальная труба.
  • Далее всю конструкцию нужно установить и закрепить сваркой на металлическую пластину. В качестве подпорки спереди монтируется отрезок металлического прута или обрезанная от дымоходной трубы треугольная часть.
  • На верхнем обрезе вертикальной трубы по углам закрепляются точечной сваркой отрезки уголков, которые станут подставкой под емкость. Они должны иметь высоту над трубой 40÷50 мм.
  • Далее, на входное топочное отверстие устанавливается дверца (на петлях, как в данном случае, или в виде выдвижной панели в рамке из уголков).
  • Проводится испытание конструкции. После этого, сварочные швы зачищаются, и печь покрывается жаростойкой краской по металлу, которая не только сделает прибор более аккуратным, но и предотвратит появление и распространение очагов коррозии.

Для того, кто владеет навыками работы с различными слесарными инструментами и сварочным аппаратом, изготовить один из вариантов печи типа «Робинзон» — не составит большого труда. Весь процесс заготовки деталей и самой сборки – не займет много времени, но зато печь прослужит долгое время и станет незаменимой помощницей в различных ситуациях.

Поэтому если нет возможности сложить в дачном домике стационарное отопительное сооружение или приобрести готовую чугунную или стальную печь, то «Робинзон» — это именно то, что нужно. Тем более, что для ее изготовления не потребуется большого количества материалов, а для получения нужного эффекта расходуется совсем небольшое количество любого доступного природного топлива.

Видео: самодельная металлическая печь ракетного типа

stroyday.ru

принцип ракетной печи и ее изготовление

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

  • Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
  • Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
  • Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Чертеж топливника печи Робинзон с зольником и поддувалом

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной  печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены  армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Теперь обстоятельный видео-рассказ от автора усовершенствованной печи о всех тонкостях изготовления ракетного Робинзона своими руками, а также о том, как правильно его топить.

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

teplowood.ru

Печь «Робинзон» своими руками. Чертежи и видео

Данная ракетная печь представляет собой удобный компактный переносной агрегат, который предназначен не для обогрева помещения, а для приготовления еды в походе или на отдыхе. Вы сможете легко и быстро разогреть пищу, вскипятить воду, пожарить мясо или рыбу. Сделать это сооружение своими руками не составит труда. Конструкция имеет множество преимуществ перед другими.

Плюсы ракетной печи “Робинзон”

Прежде всего, стоит отметить, что такую печь удобно обслуживать и разжигать (топливо можно использовать самое разное: траву, сухие ветки, дрова, бумагу, сено), она легко собирается и разбирается. Устройство простое и надежное. Эта конструкция не выделяет дым и копоть, поэтому вам не нужно будет долго отмывать посуду от грязи. Если вы решили изготовить агрегат из термостойкого материала, то стенки будут выдерживать температуру до 800°. Оригинальная ракетная печь “Робинзон” очень тщательно разрабатывалась физиками, поэтому на данный момент эти конструкции пользуются популярностью во всем мире.

Устройство

Портативная печь “Робинзон” сделана на основе принципа газогенераторных пиролизных котлов: топливо сгорает в бункерном отсеке, огонь попадает в зону горения и поднимается наверх по дымоходу. Сначала вся энергия идет на разогрев дымовой трубы, после ее прогрева, благодаря высокой температуре, происходит повторное догорание газов.

“Робинзон” делают из трубы 100х150 миллиметров. Важно, чтобы сечение дымовой трубы было такого же размера как у топливника, так как в противном случае может возникнуть обратная тяга. Ножки, как правило, выполняются из прутка с резьбой и привинчиваются на месте, однако этот вариант не самый удобный. В качестве опоры можно использовать либо стационарные ножки, либо стальной лист, который приваривается ко дну. В оригинальной печи “Робинзон” не имеется канала для подачи воздуха, крышки для регуляции горения тоже нет. Однако, существует много самодельных вариантов, где этот недостаток устранен. Мы рассмотрим самый стандартный из них.

К нижней части топливного отсека приварена пластина (куда впоследствии укладывается это топливо), на конце которой находится колосниковая решетка. Отверстие внизу обеспечивает подачу кислорода в зону горения. Также, можно приварить крышку-заслонку, которая регулирует интенсивность горения. Ее размеры должны быть немного меньше, чем размер топливного отсека, иначе, если закрыть его полностью, огонь потухнет.

Для каждой печи “Робинзон” имеются свои чертежи, однако, чтобы работоспособность конструкции была нормальной, необходимо соблюдать следующие пропорции:

  • Длина дымохода должна быть более двух длин наклонного (горизонтального) участка.
  • Высота отсека для топлива должна быть примерно такой же, как и горизонтального участка.
  • Для удобства закладывания горючего, топливник размещают под углом 50°.
  • Разрез дымохода должен быть не меньше размеров топливного отсека.

Выбор материалов

Для сооружения печи вам понадобятся: небольшой стальной лист (он будет играть роль дверцы поддувала), прутки для изготовления ножек и колосниковой решетки. Желательно выбирать качественные жаростойкие материалы для того, чтобы продлить работу вашей печи. Изготовить “Робинзон” можно за очень короткие сроки (2-4 часа), при наличии всех вышеперечисленных материалов. Если у вас нет опыта в строительстве печей, желательно иметь чертежи или видео с подробными объяснениями.

Как изготовить “Робинзон” своими руками

Итак, мы имеем стакан (иногда его называют сердцем печи). Он имеет продолговатую форму. Внизу находится подсос (из него поднимается и попадает в камеру воздух). По бокам стакана располагаются два бункера. Один бункер приваривается под углом 90° (он используется для розжига) и имеет одну камеру, второй – под углом 45°, в нем находится две камеры: загрузочная и камера подсоса воздуха. Рядом с подсосом находится коробок (его мы плотно вставляем в стакан), в который собирается пепел после сжигания топлива.

Под первым, расположенным ниже, бункером мы устанавливаем колосник. Иногда сверху стакана некоторые люди располагают подставку для посуды (как правило, из жаростойкого металла). Однако, в этом случае имеется существенный недостаток: пепел вместе с дымом будет подниматься вверх, и посуда будет грязной. Поэтому мы будем использовать стол. Он имеет прямоугольную, более приплюснутую, в отличие от стакана, форму.

К днищу стола можно приварить духовой шкаф, это сделает печь более удобной и усовершенствованной, однако вес варочного сооружения будет немалым. Ножки с резьбой ввинчиваются или привариваются к углам стола. Стакан наполовину вставляется в духовку. Необходимо обратить внимание на то, что высота стакана должна точно соответствовать длине ножек.

На стол можно поставить самодельную плиту из металла (необходимо посмотреть видео или почитать рекомендации, как вырезать круги из толстого металла). В плиту вставляется длинная дымоходная труба. Рассмотренная нами печь является усовершенствованным вариантом оригинального “Робинзона”.

Она намного комфортнее общепринятой конструкции, и готовить на ней тоже более удобно. Однако измененный вариант печи также имеет свои недостатки:

  • Конструкция является очень тяжелой, так как имеет дополнительные детали, сделанные из толстого металла.
  • Печь очень громоздкая, даже в разобранном состоянии: стол, духовой шкаф, дымоходная труба, стакан с двумя бункерами – все это будет занимать очень много места в вашем автомобиле.
  • Если вы решили делать откручиваемые ножки, то придется выполнять кропотливую и долгую работу на отдыхе.
  • Строительство “Робинзона” займет много времени и труда (на простейшую конструкцию уходит в среднем несколько часов, на эту – несколько дней). Вам будет нужно найти подходящие видео и чертежи. Желательно проконсультироваться со специалистом.

Мы рассмотрели один из многочисленных вариантов печи Rocket Stoves, ее же иногда называют “Робинзон”. Каждый человек может что-то добавить, а что-то убрать из оригинальной конструкции печки. Любое добавление модернизирует агрегат, но, в то же время, усложняет его использование, поэтому каждый сам расставляет приоритеты и пробует свой способ построения, используя разные материалы. Один пользователь YouTube построил “Робинзон” из консервных банок!

В магазинах имеется огромное разнообразие печей, однако цены, как правило, завышены, а качество заводских конструкций ничем не отличается от сделанных своими руками. Поэтому намного проще и дешевле будет сделать печь Rocket Stoves своими руками по чертежам и видео.

poluchi-teplo.ru

Печь ракета своими руками чертежи, видео

Простой отопительный прибор, который по популярности мало в чем уступает буржуйке, – печь-ракета. Работает на дровах, а схема конструкции настолько проста, что изготовление возможно своими силами. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Есть схемы, которые работают на тлеющей древесине (пиролиз), а значит, экономичны при таком же КПД.Простая печи из труб

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Гудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.

Печь на основе квадратного короба

Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.Варианты реактивных печей

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м2. Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.

Как работает печка ракетного типа

Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:

  1. Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
  2. Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 900.

Простейшее устройство ракеты

В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.

КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.Печь с утепленным райзером

На схеме:

  1. Наружный корпус.
  2. Труба, которая служит топкой.
  3. Канал для выхода воздуха в камеру сгорания.
  4. Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Как протапливать

Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.

Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.

На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.

На схеме:

  1. Принудительный канал для поддува воздуха при закрытой топочной дверце.
  2. Область активного горения.
  3. Сгоревшие газы.
Усовершенствованная печь

Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды. Эту схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели. Так, ракетная печь своими руками, чертежи которой представлены ниже, обладает следующими возможностями:

  1. Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
  2. В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
  3. Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.
Схема работы усовершенствованной печи

В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).

Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10) и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.

Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов благодаря помещению райзера в трубу большего размера – обечайку (8). Свободное пространство заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3.Схема комбинированной печи

Пальма популярности принадлежит промышленной модели «Робинзон» – это простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть воду. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже.Печь «Робинзон»

В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Подача воздуха регулируется шиберной заслонкой.Устройство реактивной печи «Робинзон»

Работает печь по принципу расходования энергии естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее и быстрее нагреваются камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже теплую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.

Стационарная печь

Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно.Стационарная реактивная печка

Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:

  1. Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
  2. Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
  3. Естественная тяга в дымоходной трубе.

Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.Порядовка кирпичной печи-ракеты

Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже.Печь с лежаком из горизонтальных ходов

Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.Промышленная мобильная модель «Робинзон»

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.Печь для отопления и приготовления пищи

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».Печь с аккумулятором

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

  1. Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
  2. Каждые 2-3 часа нужно загружать новую порцию дров.
  3. Железный колпак нагревается до опасных температур.

Советы по изготовлению печи

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.Любительская схема печи

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.

Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.Реактивная печка из металлической бочки

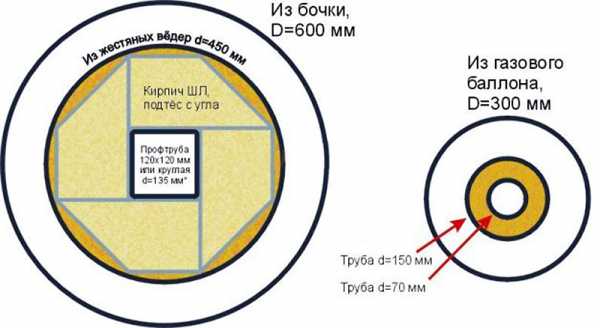

Печь из железного баллона

  1. Баллон – газовый, кислородный, из-под углекислого газа.
  2. Труба ≥ 150 мм под топливную и загрузочную камеры.
  3. Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
  4. Трубы 150 мм – для выходного дымохода.
  5. Утеплитель любого типа, обязательно негорючий.
  6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.Как сложить печь своими руками

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.

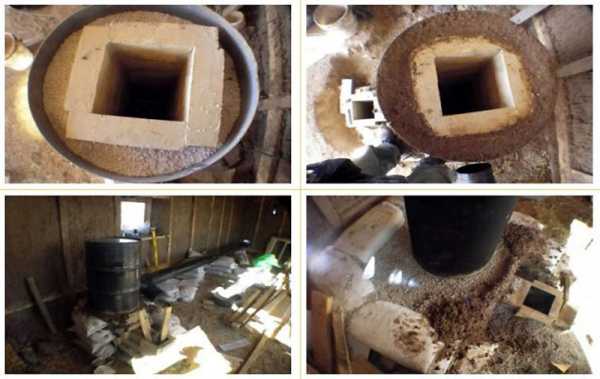

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.Как выложить печь

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

jsnip.ru

чертежи, реактивная печка-ракета длительного горения из кирпича своими руками, Робинзон, Огниво, схема и размеры

Печь-ракета – это один из видов варочных печей, работающих на древесном топливе. Стационарные модели печей используются и для отопления.

Своё название она получила от гула, который раздаётся в начале протопки. При правильном режиме горение он затихает. Ракету напоминает и форма конструкции – вертикальный цилиндр. Печь также называется реактивной.

Сходный принцип использовался в Корее и Китае для обогрева домов зимой. Путешественники в прежние времена отмечали, что дров при этом тратится значительно меньше, чем в традиционной русской деревне.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежа

ogon.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
