Как подключить бойлер: пошаговая инструкция

Отсутствие горячей воды в доме – большой минус, который любым способом нужно устранять. Если централизованный водопровод с горячей водой недоступен, всегда есть альтернативный способ – установить водонагреватель.

Что нужно знать для того, чтобы установить бойлер правильно?

Если речь зашла об установке, скорее всего, вы уже выбрали и даже купили подходящий водонагреватель.

БОЙЛЕР – СПАСЕНИЕ ДЛЯ ДОМА, НЕ ПОДКЛЮЧЁННОГО К ГОРЯЧЕМУ ВОДОСНАБЖЕНИЮ

Иногда габариты водонагревателя загоняют хозяев дома в довольно узкие рамки – ведь нужно установить его так, чтобы он не мешал открытию дверей, использованию ванны, раковины, унитаза, не создавал помех при передвижении в помещении и т. д. Потому ещё на этапе выбора бойлера нужно мысленно примерять его к тому помещению, где планируется установка.

ИНОГДА УДОБНЕЕ УСТАНОВИТЬ ДВА НЕБОЛЬШИХ БОЙЛЕРА – ДЛЯ ВАННОЙ И ДЛЯ КУХНИ – ВМЕСТО ОДНОГО БОЛЬШОГО И ТРЕБУЮЩЕГО МНОГО МЕСТА

А сейчас, когда вы уже непосредственно перешли к этапу монтажа, нужно наметить места крепления агрегата к стене.

Что потребуется для установки бойлера?

• Шланги достаточной длины для горячей и холодной воды
• Разветвители
• Вентили
• Сам водонагреватель
• Перфоратор или ударная дрель
• Шуруповёрт, пассатижи
• Шурупы, дюбели
• Трёхжильный провод (если в месте установки бойлера отсутствует розетка)
• Гаечные ключи
• ФУМ-лента
• Строительный уровень

ПОДГОТОВЬТЕ ВСЕ НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ СРАЗУ, ЧТОБЫ НЕ ИСКАТЬ ИХ В ПРОЦЕССЕ МОНТАЖА

Правильное крепление бойлера – важнее всего!

Повесить бойлер на стену не так-то просто. Вернее, повесить-то его можно, но вот организовать всё так, чтобы в кульминационный момент он не упал на пол, погребя под собой сантехнику, мебель или жильцов, нужно уметь.

К примеру, 50-литровый бойлер, заполненный водой, будет весить около 70 кг, а это немалый вес, на который порой не рассчитаны хлипкие стены.

Упавший бойлер – это поломанная мебель, повреждённая система подачи воды, опасность удара электрическим током и, ко всему прочему, достаточно серьёзная финансовая проблема.

ПАДАЯ, ТЯЖЁЛЫЙ БОЙЛЕР МОЖЕТ НЕ ТОЛЬКО ПОВРЕДИТЬ ВЕЩИ, НО И НАНЕСТИ ТРАВМЫ ЧЕЛОВЕКУ

Как же этого избежать?

• Изучить характеристики материала, из которого сделана стена: она должна выдерживать крепления, соответствующие вашему водонагревателю. Если стена сделана из гипсокартона, крепить на неё агрегат без специальной металлоконструкции нельзя;
• Дюбеля или анкера, на которые предполагается крепление, должны выдерживать двукратную нагрузку заполненного бойлера. К примеру, если ваш бойлер рассчитан на 100 литров, крепления должны выдерживать нагрузку на излом и изгиб, равное 200 кг;
• Если ваш производитель не снабдил бойлер креплениями, соответствующими его весу, придётся выбрать самим, и здесь лучше перебдеть, чем недобдеть – ещё ни один хозяин не пожалел о том, что купил слишком крепкие дюбеля, более прочные, чем те, что требовались по техническим характеристикам изделия. А вот ситуации наоборот нередки;
• Не располагайте бойлер далеко от точки водозабора, это усложнит проведение коммуникаций. Обычно он устанавливается в санузле – в квартирах и домах, где кухня, ванная и туалет находятся в одной стороне. Однако если санузел и кухня разнесены, лучше всего будет приобрести два бойлера, для каждого из помещений;
• Подвешивать бойлер нужно так, чтобы иметь доступ ко всем органам управления им;
• Желательно, чтобы расстояние от потолка до устройства было не менее 10 см, а от пола – не менее 50 см.

СТАНДАРТНЫЕ КРЕПЛЕНИЯ-КРЮКИ ДЛЯ БОЙЛЕРА

Монтаж бойлера на стену

Поэтапная инструкция монтажа бойлера выглядит так:

1. Перед подготовкой крюков для бойлера проверьте соответствие расстояния между его петлями расстоянию между отмеченными на стене точками;
2. Отбейте вертикальные и горизонтальные линии на стене, используя линейку и строительный уровень;
3. Высверлите отверстия в отмеченных точках и вставьте в них дюбели или анкеры;
4. Расстояние от крюка до стены должно составлять около 5-7 см;
5. Подвесьте бойлер на крепления

Иногда бойлер комплектуется специальным кронштейном, устанавливаемым на стену, который соединяется с соответствующими креплениями на самом бойлере, в таком случае вы можете воспользоваться анкерами или дюбелями болтового типа.

БОЙЛЕР СО СПЕЦИАЛЬНЫМ КРЕПЛЕНИЕМ С ПОМОЩЬЮ КРОНШТЕЙНА И «ОТВЕТНОЙ» ПЛАНКИ НА КОРПУСЕ

Врезка бойлера в водопроводную систему

Как выглядят работы по врезке бойлера в водопроводную систему и для чего это нужно?

Для подачи холодной воды в нагреватель к нему нужно будет подвести трубу от систему ХВС, для этого придётся врезать отводной переходник.

Если в вашем доме есть централизованная система ГВС, но вы устанавливаете бойлер в связи с частыми перебоями, вам не нужно будет организовывать автономную линию для горячей воды. Достаточно будет сделать врезку в трубу с горячей водой, установив перед ней (между стояком и тройником к бойлеру) отсечной вентиль, которым вы будете регулировать источник поступления воды в трубы. Во время перебоев с горячей водой вентиль должен быть полностью закрыт, а горячая вода будет поступать к точке водозабора от нагревателя.

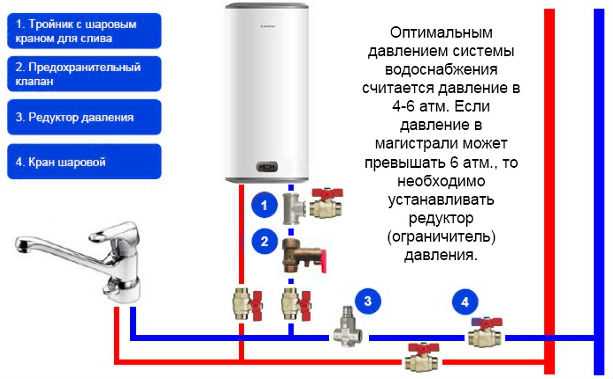

СХЕМА ВРЕЗКИ БОЙЛЕРА В ВОДОПРОВОДНУЮ СИСТЕМУ

Между стояком с холодной водой и тройником к бойлеру тоже нужно будет установить отсечной вентиль – это позволит при необходимости сливать воду из бойлера для проведения ремонта или профилактического осмотра

После того, как вы перекрыли воду, можно приступать к работе.

• Врезка тройника. Металлопластиковые или полипропиленовые трубы намного удобнее для внутренней разводки в квартире, чем стальные. Однако далеко не всегда в помещении проведён капитальный ремонт, и чаще всего с такими «стальными» пережитками прошлого приходится работать с помощью болгарки, лерки и соединительных муфт. Если же у вас современные пластиковые трубы, достаточно будет вырезать кусок трубы и установить тройники на фитинги, от которых далее пойдёт разводка к бойлеру;
• Присоединение к бойлеру. Последним соединительным элементом между системами подачи воды и водонагревателем являются гибкие шланги в металлической оплётке. Такие шланги должны быть прочными и выдерживать нагрузку. Часто мастера пользуются металлопластиковыми или пропиленовыми трубами вместо гибких шлангов, так как такой вариант более надёжен;
• Запорные вентили. Установите ещё одну пару запорных вентилей над последним участком труб, ведущих к бойлеру;
• Предохранительный клапан. Несмотря на то, что бойлер предназначен для нагревания воды и больше относится к горячему водоснабжению, особое внимание при установке нужно уделить именно той части, которая относится к трубам подачи холодной воды. Между трубой и бойлером обязательно должен стоять предохранительный клапан, который защитит резервуар от переполнения. Предохранительный клапан двойного действия не даст воде вытечь из бойлера после прекращения подачи холодной воды, а также, при превышении давления в баке, откроется и сбросит излишки воды в дренажный патрубок. Его соединяют с канализацией, либо отводят к бачку унитаза.

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН – ОДНА ИЗ ВАЖНЕЙШИХ ДЕТАЛЕЙ ДЛЯ БЕЗОПАСНОЙ РАБОТЫ БОЙЛЕРА

Между предохранительным клапаном и входом в бойлер не должно быть никаких запорных устройств!

Как обеспечивается герметичность соединений в системе водоснабжения бойлера?

Существует три вида материала, которые используются в соединениях труб:

• Резиновые прокладки. Используются в основном в гибких шлангах и гайка-муфтах «американках». Они обеспечивают герметичность и не требуют дополнительных действий;
• ФУМ-лента. Специальный материал с фторопластовым основанием, накручиваемый на резьбу. Плюсом ФУМ-ленты является удобство использования и возможность самостоятельно регулировать необходимую толщину слоя герметизации;
• Лён. Проверенный временем и до сих пор предпочитаемый мастерами материал. Лён наматывается на резьбу трубы по часовой стрелке, затем промазывается сверху специальной пастой.

Вы можете выбрать любой вариант на свой вкус, главное помнить о том, что герметичность соединений для такой часто использующейся системы, как водопровод, очень важна.

ЛЁН ПО-ПРЕЖНЕМУ ПОЛЬЗУЕТСЯ БОЛЬШОЙ ПОПУЛЯРНОСТЬЮ ДЛЯ ГЕРМЕТИЗАЦИИ СОЕДИНЕНИЙ ТРУБ

Пробный запуск системы

Итак, прибор, кажется, готов к эксплуатации. Первый запуск – это всегда волнительно. Будем действовать по правилам:

• Перекройте запорный вентиль горячей воды от стояка. Каждый раз при включении бойлера нужно будет проделывать это действие, иначе ваша горячая вода уйдёт совсем не туда, куда нужно;
• На одной из точек водозабора откройте кран горячей воды – через него выйдет воздух из бойлера;
• Откройте вентиль подачи холодной воды в бойлер;
• Следите за открытым краном с горячей водой – как только из него пойдёт вода, это будет означать, что бойлер полон.

На этом этапе можно сделать вывод, что бойлер правильно подключён к водопроводу, и может использоваться по назначению.

НЕ ЗАБУДЬТЕ ОТКРЫТЬ КРАН ГОРЯЧЕЙ ВОДЫ ПРИ ПЕРВОМ ЗАПУСКЕ БОЙЛЕРА

Теперь дело за малым – подключить его к электросети, выставить необходимую температуру и пользоваться благами цивилизации по прямому их назначению.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Как правильно подключить бойлер — Блог Romstal

Бойлер – это один из самых популярных приборов не только в современных частных домах, но и в квартирах. Ведь отключение горячей воды – это стандартная практика в Украине. А бойлер может обеспечить горячей водой круглогодично. При этом с новыми тарифами на горячую воду, многие переходят на бойлер из расчета экономичности.

При такой популярности продукта, очень часто возникает вопрос, как правильно подключить бойлер в условиях квартиры или частного дома. Давайте рассмотрим, как правильно подключить бойлер в квартире.




Установка бойлера происходит в несколько этапов:

1) На стене, куда Вы планируете установить бойлер, нужно сделать предварительную разметку (например, маркером). Для этого, Вам необходимо знать какое расстояние между отверстиями для крепления в бойлере. Потом сделать необходимые отверстия в стене для крепежа. Правильное подключение бойлера предусматривает наличие устойчивого крепления.

2) После того, как бойлер закреплен на стене, нужно бойлер подключить. Если уже есть места для подключения бойлера, Вам потребуется всего лишь соединить ввод и выход бойлера с помощью шланга или трубопровода(метал или пластик).

3) Далее нужно позаботиться о герметизации. Если подключение бойлера гибкими шлангами, то герметизация будет происходить с помощью резиновой прокладки. Если подключение бойлера к водопроводу происходит с помощью трубы, тогда необходимо применить паклю(или аналоги).

4) Для того, чтобы холодная вода поступала в бойлер необходимо поставить клапан, который будет нормализировать давление непосредственно в конструкции бойлера. Чаще всего, предохранительный клапан для бойлера идет в комплекте, но если нету, то необходимо приобрести его.

5) Если выводов нет, но нужно будет сделать их монтаж. Конечно, Вам будет легче, если трубы системы сделаны из пластика. Если же трубы металлические, то нужен будет определенный переходник.

Перед стартом работы нужно обязательно отключить воду и вырезать участок трубы непосредственно в месте установки тройника. И после сделать отводы непосредственно к бойлеру.




Подключение бойлера к водопроводу это важнейший этап подключения. Его необходимо проводить очень внимательно, или же доверять профессиональным монтажникам.

Как подключить бойлер в к воде? После того, как Вы подключили холодную воду, нужно заняться подключением крана горячей воды непосредственно к выходу на бойлере. Потом нужно открыть водопровод и открыть оба крана, таким образом, выпустив весь воздух. После воздуха должна пойти вода. Будьте внимательны и смотрите, не идет ли протекание.

После того, как Вы убедитесь, что подключение бойлера к водопроводу прошло успешно, можно заняться подключением бойлера к сети. Тут может быть два варианта:

· подключение к розетки

· подключение к отдельному автомату

Подключение бойлера к электросети зависит от Ваших предпочтений и от типа помещения. Для некоторых квартир возможно только подключение к отдельному автомату, поскольку есть риск постоянного выбивание розетки. Также, при подключение бойлера к электросети мы рекомендуем заранее проконсультироваться у электрика, который сможет подсказать как это сделать лучше.




Как установить бойлер аристон? Обратите внимание, что к каждому бойлеру идет индивидуальная инструкция, в котором указывается:

· количество отверстий, которые нужно сделать в стене для монтажа

· тип и количество креплений

· какая последовательность подключения шлангов

· какое дополнительное оборудование необходимо для успешной эксплуатации бойлера

В любом случае, если Вы хотите качественно установить бойлер – лучше доверьте этот вопрос професиональным монтажникам. А мы поможем Вам подобрать все необходимое для монтажа по лучшей цене и качеству. За дательной информацией просьба обратиться к Вашему личному менеджеру: 050-414-37-72.

Фитинги и крепления для котлов | Спиракс Сарко

Дом / Узнать о паре /

Котельная арматура и крепления

Содержимое

• Введение
• Котлы Shell
• Водотрубные котлы
• Разные типы котлов Экономайзеры и пароперегреватели
• Рейтинг котлов
• КПД котла и сжигание
• Котельная арматура и крепления
• Заголовки Steam и отрывки
• Хранение и продувка воды для паровых котлов
• Вода для котла
• Питательный резервуар и подготовка питательной воды
• Контроль TDS в котловой воде
• Рекуперация тепла от продувки котла Только управление TDS
• Нижняя продувка
• Уровни воды в паровых котлах
• Методы определения уровня воды в паровых котлах
• Автоматические системы контроля уровня
• Сигнализация уровня воды
• Установка регуляторов уровня
• Требования к испытаниям в котельной
• Деаэраторы под давлением
• Паровые аккумуляторы

Назад, чтобы узнать о паре

Фитинги и крепления для котлов

Обзор необходимой арматуры, принадлежностей и элементов управления для котла, от заводских табличек и предохранительных клапанов до мерных стекол и регуляторов уровня.

Паспортная табличка котла

Во второй половине 19 века взрывы паровых котлов были обычным явлением. Вследствие этого в Манчестере была создана компания с целью сокращения количества взрывов путем проведения независимой проверки паровых котлов. Эта компания фактически положила начало сегодняшней Федерации безопасности (SAFed), органу, чье одобрение требуется для управления котлами и фитингов в Великобритании.



Через сравнительно короткий период взорвались только восемь из 11 000 исследованных котлов. Это по сравнению с 260 взрывами паровых котлов в котлах, не рассмотренных схемой. Этот успех привел к принятию Закона о взрывах котлов (1882 г.), который включал требование о наличии заводской таблички котла. Пример шильдика котла показан на рисунке 3.7.1.

Серийный номер и номер модели однозначно идентифицируют котел и используются при заказе запасных частей у производителя и в основном журнале учета котла.

Выходная мощность котла может быть выражена несколькими способами, как обсуждалось в предыдущих модулях этого блока.

Предохранительные клапаны

Важным элементом котла является предохранительный клапан. Его функция заключается в защите корпуса котла от избыточного давления и последующего взрыва. В Великобритании:

. В Европе вопросы, касающиеся пригодности предохранительных клапанов для паровых котлов, регулируются европейским стандартом EN 12953. В США и некоторых других частях мира такие вопросы регулируются стандартами ASME.

На паровых котельных установках устанавливается множество различных типов предохранительных клапанов, но, как правило, все они должны соответствовать следующим критериям:

• Общая пропускная способность предохранительных клапанов должна быть не менее мощность котла 100°С. Если для определения размера предохранительного клапана используется испарение «от и до», пропускная способность предохранительного клапана всегда будет выше, чем фактическая максимальная производительность испарительного котла.
• Полная номинальная пропускная способность предохранительного клапана (клапанов) должна быть достигнута в пределах 110 % расчетного давления котла.
• Минимальное входное отверстие предохранительного клапана, подключенного к котлу, должно быть 20 мм.
• Максимальное давление срабатывания предохранительного клапана должно соответствовать конструкции (или максимально допустимому рабочему давлению) котла.
• Должен быть достаточный запас между нормальным рабочим давлением котла и давлением срабатывания предохранительного клапана.

Предписания по предохранительному клапану (Великобритания)

Котел должен быть оснащен как минимум одним предохранительным клапаном, размер которого соответствует номинальной мощности котла. См. EN 129.53 для подробностей.

Выпускной трубопровод от предохранительного клапана должен быть свободен и иметь дренаж в основании, чтобы предотвратить накопление конденсата. Рекомендуется, чтобы выпускной трубопровод был как можно короче с минимальным количеством изгибов, чтобы не превышалось допустимое противодавление, указанное изготовителем клапана.

Вполне нормально, если внутренний диаметр выпускного трубопровода больше внутреннего диаметра выпускного патрубка предохранительного клапана, но ни при каких обстоятельствах он не должен быть меньше.



Запорная арматура котла

Паровой котел должен быть оснащен запорным клапаном (также известным как коронный клапан), который изолирует паровой котел и его давление от процесса или установки. Как правило, это запорный клапан углового типа с резьбовым соединением. На рис. 3.7.3 показан типичный запорный клапан этого типа.

В прошлом эти клапаны часто изготавливались из чугуна, а для применений с более высоким давлением использовались сталь и бронза. В Великобритании BS 2790 (который в конечном итоге будет заменен на EN 12953) гласит, что чугунные клапаны больше не разрешены для этого применения на паровых котлах. Чугун с шаровидным или шаровидным графитом (SG) не следует путать с серым чугуном, поскольку его механические свойства приближаются к свойствам стали. По этой причине многие производители котлов в стандартной комплектации используют чугунные клапаны SG.

Запорный клапан не предназначен для дросселирования и должен быть полностью открыт или закрыт. Его всегда следует открывать медленно, чтобы предотвратить внезапное повышение давления ниже по потоку и связанный с этим гидравлический удар, а также для ограничения падения давления в котле и любой возможной связанной с этим заливки.

В соответствии с нормами Великобритании клапан должен быть типа «маховик с подъемом». Это позволяет оператору котла легко видеть положение клапана даже с уровня пола. Показанный клапан оснащен индикатором, который еще больше упрощает работу оператора.

В системах с несколькими котлами следует установить дополнительный запорный клапан последовательно с коронным клапаном. По крайней мере, один из этих клапанов должен иметь возможность блокировки в закрытом положении. Дополнительный клапан, как правило, представляет собой шаровой клапан навинчивающегося обратного типа, который предотвращает повышение давления одного котла в другом. В качестве альтернативы можно использовать запорный клапан с тарельчатым обратным клапаном, расположенным между фланцами коронного клапана и самим клапаном.

Обратные клапаны питательной воды

Обратный клапан питательной воды (как показано на рисунках 3.7.4 и 3.7.5) устанавливается на линии питательной воды котла между питательным насосом и котлом. На кожухе котла установлен запорный клапан подачи котла.

Обратный клапан включает пружину, эквивалентную напору воды в приподнятом питательном баке при отсутствии давления в котле. Это предотвращает затопление котла статическим напором из питательного бака котла.

При нормальных условиях пропаривания обратный клапан работает обычным образом, чтобы перекрыть обратный поток из котла, поступающий в питательную линию, когда питательный насос не работает. Когда питательный насос работает, его давление превышает давление пружины, чтобы кормить котел в обычном режиме.

Поскольку требуется хорошее уплотнение, а соответствующие температуры относительно низкие (обычно менее 100 °C), обратный клапан с мягким седлом из EPDM (этилен-пропилена) обычно является лучшим вариантом .

Контроль качества котловой воды

Поддержание качества воды необходимо для безопасной и эффективной работы парового котла. Измерение и контроль различных параметров является сложной темой, которая также регулируется рядом правил. Поэтому он подробно рассматривается далее в этом блоке. Цель следующих нескольких разделов — просто определить фитинги, которые должны быть видны на котле.

Управление TDS

Регулирует общее количество растворенных твердых веществ (TDS) в котловой воде, иногда его также называют «непрерывной продувкой». Подключение котла обычно DN15 или DN20. Система может быть ручной или автоматической. Какая бы система ни использовалась, TDS в образце котловой воды сравнивается с заданным значением; если уровень TDS слишком высок, высвобождается некоторое количество котловой воды, которая заменяется питательной водой с гораздо более низким уровнем TDS. Это приводит к разбавлению воды в бойлере и снижению уровня TDS.

В системе TDS с ручным управлением пробы котловой воды будут браться каждую смену.

Типовая система автоматического управления TDS показана на рисунке 3.7.6

Нижняя продувка

Выбрасывает шлам или осадок со дна котла. Управление представляет собой большой (обычно от DN25 до DN50) клапан с ключом. Обычно этот клапан можно открывать примерно на 5 секунд один раз за смену.

На рис. 3.7.7 показан клапан нижней продувки с ручным управлением, а на рис. 3.7.8 показан автоматический клапан нижней продувки и его типичное положение в системе продувки.

Манометр

Все котлы должны быть оснащены как минимум одним индикатором давления.

Обычный тип представляет собой простой манометр, изготовленный в соответствии с EN 12953.

Циферблат должен быть диаметром не менее 150 мм и иметь трубку Бурдона, он должен иметь маркировку, указывающую нормальное рабочее давление и максимально допустимое рабочее давление. / Расчетное давление.

Манометры подключаются к паровому пространству котла и обычно имеют сифонную трубку кольцевого типа, которая заполняется сконденсированным паром и предохраняет стрелочный механизм от высоких температур.

Манометры могут быть установлены на другие сосуды под давлением, такие как сосуды для продувки, и обычно имеют циферблаты меньшего размера, как показано на рис. 3.7.9.

Манометры и фитинги

Все паровые котлы оснащены по крайней мере одним указателем уровня воды, но котлы мощностью 100 кВт и более должны быть оснащены двумя указателями. Индикаторы обычно называются манометрами, соответствующими EN 12953.

Манометр показывает текущий уровень воды в котле, независимо от режима работы котла. Мерные стёкла должны быть установлены так, чтобы их наименьшее показание показывало уровень воды на 50 мм выше точки, где будет происходить перегрев. Они также должны быть снабжены защитой вокруг них, но это не должно мешать видимости уровня воды. На рис. 3.7.10 показано типичное мерное стекло.

Манометрические стекла подвержены повреждениям из-за ряда причин, таких как коррозия от химикатов в котловой воде и эрозия во время продувки, особенно на паровом конце. Любые признаки коррозии или эрозии указывают на то, что требуется новое стекло.

При проверке парового соединения мерного стекла водяной кран должен быть закрыт. При проверке водяных соединений мерного стекла труба парового крана должна быть закрыта.

Для проверки мерного стекла необходимо выполнить следующую процедуру:

1. Закройте водяной кран и откройте сливной кран примерно на 5 секунд.

2. Закройте сливной кран и откройте водопроводный кран

Вода должна вернуться к своему нормальному рабочему уровню относительно быстро. Если этого не происходит, причиной может быть засор водопроводного крана, и необходимо как можно скорее принять меры по исправлению положения.

3. Закройте паровой кран и откройте сливной кран примерно на 5 секунд.

4. Закройте сливной кран и откройте паровой кран.

Если вода не возвращается к своему нормальному рабочему уровню относительно быстро, возможно, в паровом кране имеется засор. Необходимо как можно скорее принять меры по исправлению положения.

Уполномоченный обслуживающий персонал должен систематически проверять водомеры не реже одного раза в день и должен быть обеспечен подходящей защитой для лица и рук во избежание ожогов в случае разбития стекла.

Примечание: все рукоятки кранов мерных стекол должны быть направлены вниз в рабочем состоянии.

Защита мерного стекла

Защита мерного стекла должна содержаться в чистоте. Когда ограждение очищается на месте или снимается для очистки, манометр должен быть временно отключен.

Перед отключением манометра убедитесь, что уровень воды удовлетворительный, и постарайтесь не коснуться манометра и не ударить его. После очистки и замены защитного кожуха следует проверить манометр и установить краны в правильное положение.

Техническое обслуживание

Мерное стекло должно тщательно проверяться при каждом ежегодном осмотре. Отсутствие технического обслуживания может привести к затвердеванию набивки и заклиниванию кранов. Если ручка крана погнулась или деформировалась, необходимо обратить особое внимание на то, чтобы кран был полностью открыт. Поврежденный фитинг следует немедленно заменить или отремонтировать. Измерительные стекла часто обесцвечиваются из-за состояния воды; они также становятся тонкими и изнашиваются из-за эрозии. Поэтому очки следует обновлять через регулярные промежутки времени.

В котельной всегда должен быть запас запасных стаканов и конусных насадок. Помните:

• Если паровые каналы забиты, в мерном стекле может быть ложно высокий уровень воды. После того, как датчик был проверен, ложный высокий уровень воды все еще может быть показан.
• При закупорке водоводов может наблюдаться искусственно завышенный уровень воды из-за конденсации пара в стекле. После тестирования стакан будет оставаться пустым, если только уровень воды в бойлере не будет выше, чем верхний патрубок, в этом случае вода может попасть в стакан через этот патрубок.
• К уровням мерных стекол следует относиться с предельным вниманием, так как они являются единственным визуальным индикатором состояния уровня воды внутри котла. Любой уровень воды, воспринимаемый как аномальный, должен быть расследован, как только он обнаружен, с немедленными действиями по отключению горелки котла, если это необходимо.

Регулятор уровня воды

Поддержание правильного уровня воды в паровом котле необходимо для его безопасной и эффективной работы. Методы определения уровня воды и последующий контроль уровня воды являются сложной темой, на которую распространяется ряд нормативных актов. Следующие несколько разделов содержат краткий обзор, а позже эта тема будет обсуждаться более подробно.

Внешние камеры контроля уровня

Камеры контроля уровня устанавливаются снаружи котлов для установки устройств контроля уровня или сигнализации, как показано на рисунке 3.7.11.

Ежедневно проверяется функционирование регуляторов уровня или сигнализаторов с помощью последовательных продувочных клапанов. Когда маховик полностью повернут против часовой стрелки, клапан находится в «нормальном рабочем» положении, а заднее седло перекрывает сливное соединение. Циферблат маховичка может выглядеть примерно так, как показано на рис. 3.7.12. Некоторые маховики не имеют циферблата, но для правильной работы им нужен механизм.



Ниже приведена типичная процедура, которую можно использовать для проверки органов управления, когда котел находится под давлением и горелка работает:

• Медленно поверните маховик по часовой стрелке, пока указатель не окажется на первой положение паузы. Соединение поплавковой камеры перекрыто, сливное соединение открыто, а водяное соединение продувается.
• Пауза от 5 до 8 секунд.
• Медленно поверните маховик дальше по часовой стрелке до полного хода. Соединение с водой перекрыто, сливной клапан остается открытым, а поплавковая камера и паровые соединения продуваются. Управление котлом должно работать как при снижении уровня воды в котле, т.е. работать насос и/или подавать звуковой сигнал и отключать горелку. В качестве альтернативы, если камера контроля уровня оснащена второй или дополнительной сигнализацией низкого уровня воды, котел должен быть заблокирован.
• Пауза от 5 до 8 секунд.
• Медленно поверните маховик до упора против часовой стрелки, чтобы отключить заднее седло в «нормальном рабочем» положении.
Клапаны последовательной продувки
• поставляются различными производителями. Каждый из них может отличаться по процедуре работы. В отношении этой операции важно следовать инструкциям производителя.

Внутренние регуляторы уровня

Также доступны системы контроля уровня с датчиками (или зондами), которые устанавливаются внутри корпуса котла (или парового барабана). Они обеспечивают более высокую степень безопасности, чем установленные снаружи. Системы сигнализации уровня могут также обеспечивать функцию самопроверки целостности системы.

Поскольку они монтируются внутри, на них не распространяются процедуры, необходимые для продувки внешних камер. Работа системы проверяется испытанием на испарение до «1-го низкого» положения с последующим продувкой до «2-го низкого» положения .

Защитные трубки препятствуют движению воды вокруг датчика.

Воздухоотводчики и вакуумные выключатели

Когда котел запущен из холодного состояния, паровое пространство заполнено воздухом. Этот воздух не имеет теплотворной способности и отрицательно влияет на производительность паровой установки из-за эффекта покрытия поверхностей теплообмена. Воздух также может вызвать коррозию в системе конденсата, если его не удалить должным образом.

Воздух может быть удален из парового пространства с помощью простого крана; обычно его оставляют открытым до тех пор, пока на манометре не будет показываться давление около 0,5 бар. Альтернативой крану является воздуховыпускной клапан с уравновешенным давлением, который не только избавляет оператора котла от задачи ручной продувки воздуха (и, следовательно, гарантирует, что это действительно делается), но и гораздо более точен и позволяет выпускать газы, которые могут скапливаться в котел. Типичные вентиляционные отверстия показаны на рис. 3.7.14.

При отключении котла пар в паровом пространстве конденсируется и оставляет вакуум. Этот вакуум вызывает давление на котел снаружи, что может привести к протечке смотровых люков котла, повреждению плоских плит котла и опасности переполнения остановленного котла. Во избежание этого на корпусе котла необходимо установить прерыватель вакуума (см. рис. 3.7.14).

Начало страницы

Предыдущий — КПД котла и сжигание Далее — Заголовки и выводы Steam

Быстрый и эффективный ремонт котла в Челмсфорде

Если вы домовладелец, желающий отапливать свой дом энергоэффективным и экологически безопасным способом, вам следует подумать об установке и ремонте котла. Поскольку они не производят загрязняющих веществ и не потребляют масло, системы отопления с водогрейными котлами являются одним из самых чистых и экономичных способов обогрева вашего дома. Кроме того, они снижают риск того, что ваша семья подвергнется воздействию угарного газа в вашем доме.

Однако бойлеры не просты в установке и обслуживании. Любая ошибка во время установки или технического обслуживания может привести к повреждениям, в том числе к повреждению водой, неправильной работе прибора или даже к пожару.

Почему мы хорошо разбираемся в ремонте котлов

  Котел — это значительная инвестиция, которая при хорошем обслуживании не только правильно обогревает ваш дом, но и увеличивает стоимость вашей собственности. И именно поэтому вам абсолютно необходимо нанять профессионального специалиста по системам вентиляции и кондиционирования для установки и обслуживания вашего котла. Профессионал может:

• Посоветуйте правильный размер и лучший вид котла для вашего дома.
• Посоветуйте, где лучше разместить котел в вашем доме.
• Быстрая и надежная установка нового котла.
• Убедитесь, что бойлер правильно подключен к термостату(ам).
• Выполняйте ежегодную или раз в два года регулировку, чтобы поддерживать котел в хорошем рабочем состоянии.
• Своевременно обнаруживайте любые проблемы и выполняйте необходимый ремонт.
• Используйте только детали промышленного класса, что помогает обеспечить работоспособность котла.

Mass Save HVAC Contractor

MillTown Plumbing гордится тем, что является зарегистрированным подрядчиком Mass Save для модернизации систем отопления и охлаждения. Мы предлагаем различные услуги и оборудование HVAC, на которые распространяются скидки Mass Save в 2023 году. MillTown может помочь вам в отстаивании своих интересов и помочь вам в процессе предоставления скидок. В дополнение к скидкам Mass Save домовладельцы и предприятия также могут воспользоваться программой Mass Save HEAT Loan для финансирования своих новых высокоэффективных приборов HVAC.

Позвоните в MillTown для ремонта котла

  Если вы живете в районе Greater Lowell и вам необходимо заменить или отремонтировать бойлер, позвоните в MillTown. Наша команда профессиональных экспертов по отоплению имеет 40-летний опыт обслуживания котлов для местных домовладельцев, и мы понимаем, насколько важно, чтобы у вас всегда был работающий источник тепла.
