Принцип работы поплавка дренажного насоса: Дренажный насос с поплавковым выключателем

Ремонт дренажного насоса своими руками: пошаговый инструктаж

Все дренажные насосы Джилекс оснащены поплавковым выключателем, он необходим для автоматизации работы насоса. Поплавковый выключатель включает насос при повышении уровня воды, и выключает его при отведении стоков. На рукоятке насоса расположена прорезь для крепления электрокабеля поплавкового выключателя. Регулировка поплавка должна осуществляться таким образом, чтобы при отведении стоков из приямка примерно 1/3 корпуса насоса была погружена в воду. Связано это с тем, что при засорении воздушного клапана и заполнении приямка водой, в нем образуется «воздушный мешок», поэтому благодаря постоянному погружению насоса в воду запуск насоса будет облегчен.

Все насосы серии «Дренажник» укомплектованы водозащищенным кабелем, длина которого составляет 10 метров.

Монтаж и эксплуатация.

Максимальная глубина погружения насоса «Дренажник» под зеркало воды не более 8 метров, а перекачиваемая жидкости должна быть иметь температуру в пределах от +1°С до +40°С.

Все рабочие колеса в насосах серии «Дренажник», а также насосы «Качок», выполнены из стекло-наполненного полипропилена и не обладают режущими свойствами.

Минимальный допустимый диаметр шланга, либо трубы для отвода дренажных вод, должен быть не менее 25 мм внутреннего диаметра. Оптимальная же работа насоса серии «Дренажник» достигается при использовании шлангов диаметром 32-40 мм. Причем, заявленные максимальные характеристики насоса можно получить только при использовании трубопровода диаметром не менее 32 мм.

Чем больше диаметр подающей магистрали, тем меньше гидравлическое сопротивление. Оптимальным трубопроводом для насосов серии «Дренажник» является шланг, либо труба диаметром 40 мм. Для насоса серии «Качок», оптимальным будет шланг или труба с внутренним диаметром – 65 мм.

Минимальный допустимый диаметр дренажного приямка для корректной работы поплавка должен быть не менее 45 см.

В ручном режиме работы насос «Дренажник» оставит порядка 1 см воды. Насос «Дренажник» с индексом «Ф» оставит примерно 5 см. В автоматическом режиме воды в приямке будет оставаться около 15-20 см.

Техническое облуживание насоса Джилекс Дренажник.

Необходимо регулярно проверять состояние воздушного клапана, а при необходимости производить его очистку. При длительном бездействии насоса необходимо слить остатки воды из трубопровода и насоса, промыть чистой водой и высушить. Данные процедуры позволят облегчить пуск насоса при дальнейшей эксплуатации.

Поплавковый выключатель для электронасосов это элемент общей системы насосной станции и регулирует уровень воды в ёмкости. Также они важнейшая защита от сухого хода насоса с поплавком, позволят увеличить эксплуатационный срок устройства.

Выключатели помогают уменьшить засорение из-за попадания песка в систему. Они выполняют несколько необходимых функций, а в некоторых насосных станциях используется сразу несколько поплавков.

Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

• контроль за работой главной помпы;
• контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
• датчик уровня;
• датчик перелива.

Схема работы поплавкового выключателя
Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

• плавающий корпус из пластика;
• электрический переключатель;
• рычаг для контактов переключателя;
• стальной шарик;
• три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Насос постоянно перегревается

Чтобы не допустить постоянного перегрева насоса, не следует сильно перегружать его. Надо давать отдохнуть ему хотя бы через каждые час-полтора. Специального охладителя насоса нет, его охлаждает та жидкость, которую он пропускает через себя. Если насос работает слишком долго, то вода сама по себе начинает нагреваться, особенно в летнее время, именно поэтому в работе насоса необходимо будет делать небольшие перерывы минут в десять-двадцать.

В статье были перечислены лишь основные причины поломки насосов дренажного типа. Перед тем, как начать ремонт дренажных насосов, необходимо найти точную причину поломки. Если из перечисленных проблем вы не нашли именно ваш случай, то за ремонт, тем более самостоятельно, лучше не браться и вовсе.

Браться за ремонт дренажного насоса можно только в том случае, когда вы уверены в своем правильном нахождении причины поломки. Также не следует браться за ремонт, если вы совсем не разбираетесь в системе устройства фекального насоса. Если ваше устройство еще находится на гарантийном обслуживании, то тоже не ремонтируйте его сами, ведь вы можете только навредить устройству, а в сервисном центре вам произведут либо ремонт, либо полную замену агрегата совершенно бесплатно(если это прописано в гарантийном талоне).

Никогда не перегружайте дренажный насос — неисправности не заставят себя ждать. Если не уверены в своих силах и сомневаетесь хоть капельку, лучше посоветуйтесь с кем-то, кто действительно разбирается в этой области.

Подключение и ремонт поплавка для насоса

Подсоединение поплавкого выключателя в системы, где используются погружные насосы для откачки воды, ничем не отличается от подключения к дренажным, канализационным системам. Подключение к насосу производится следующим путём:

• грузило цепляется на провод и опытным путём регулируется длина от грузила до устройства;
• кабель следует надёжно зафиксировать, чтобы избежать его задевания за трубы и другие устройства внутри ёмкости;
• если устройство двухфазное то следует использовать два (или больше) агрегата – один на закачивание воды в ёмкость, другой для выкачивания. В колодцах и самовосполняющихся резервуарах можно установить один двухфазный;
• подключение проводков к насосу.

При подключении к насосу используются влагозащитные клеммы. Проводки и места подключения на насосе обозначены, сложности могут возникнуть лишь с подключением двухфазного поплавка к трёхфазному насосу. Два важных пункта выбора устройств:

1. Одинаковое потребление тока в амперах у насоса и поплавка (или даже чуть меньше у последнего).
2. Одинаковое количество фаз подключения.

Следует учитывать и мощность насоса.

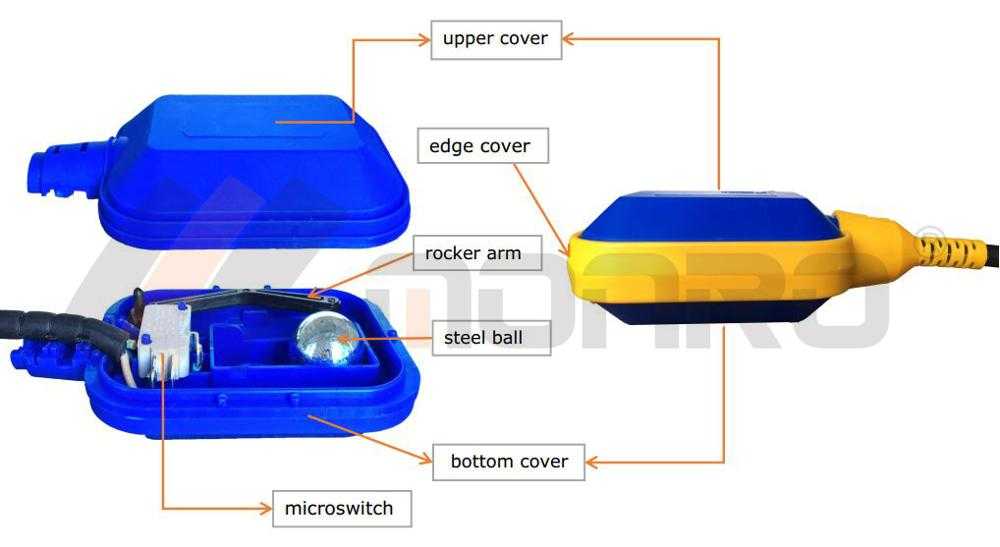

Поплавок в разобранном виде

Установленный в системе аппарат может быть подсоединён к поплавку двумя путями:

• если его мощность менее 1,2 киловатт, то подключение идёт напрямую через сетевой провод;
• если же мощность выше 1,2 киловатт, в таком случае соединение происходит через электромагнитное реле или другое коммутирующее звено.

Многие неисправности вызываются загрязнением. Отремонтировать поплавок от погружного насоса в случае засорения несложно. Для этого достаточно пропустить через него струю чистой воды. Если после разборки и прочистки поплавка его функции не восстановились, а повреждения не заметны, то рекомендуется заменить механизм другим, поскольку сложная починка чаще обходится в ту же стоимость.

Поплавковый выключатель своими руками

Чтобы сделать поплавок для насоса своими руками потребуется:

• 2 корпуса;
• металлический шарик;
• два магнита;
• контактные пластины.

Контактные пластины изготавливаются из меди, луженой жести, латуни и другого электропроводящего материала. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Для пружинистости полоски металла можно отбить молотком, положив на напильник.

Магниты подбираются из расчёта, чтобы они не могли поднять шарик, но держали его под углом в 60-70 градусов, даже находясь с обратной стороны корпуса устройства. Сам же корпус можно изготовить из пластика, текстолита, любого не проводящего электричество материала.

Устройство дренажного насоса с поплавком

К контактам припаиваются провода с сечением жилы не больше 2 мм. Их изолируют и эту структуру помещают в общий поплавковый корпус из пластика или подобного материала. Самое главное – тщательно заизолировать внутренний корпус, чтобы не было короткого замыкания. Внутрь полости поплавка заливается монтажная пена, и внешний корпус также изолируется.

По торцам главного корпуса устанавливаются петли. В зависимости от того к какой петле подсоединять шнур – со стороны контактов или обратной, – насос является наполняющим или же осушающим.

Дренажные насосы с поплавковым выключателем

Дренажный насос с поплавковым выключателем в первую очередь приспособлен откачивать дождевую либо сточную воду из соответствующих ёмкостей. Перекачка производится с помощью двух подсоединённых труб – выталкивающей и всасывающей. Самое важное, что стоит смотреть при выборе агрегата – это изоляция провода и герметичность пластиковой коробки. При покупке в комплекте поставляется оборудование для снятия механического напряжения с проводов устройства.

Дренажный насос с наличием встроенного поплавка бывает двух видов, как и сами поплавки, – тяжёлым и лёгким, в зависимости от предназначения. Лёгкие применяют для питьевой или же поливочной воды. А дренажные насосы со встроенным тяжёлым поплавковыми выключателями используются для систем очистки стоков и засорённой, грязной воды. Самые известные производители: Джилекс, Gardena, Grunsfos, Makita, Pedrollo, AL-KO, Karcher, Вихрь, HERZ.

• производительность от 6000 до 33000 литров воды в час;
• высота подачи от 5 до 27 метров;
• потребляемая мощность от 200 до 2000 ватт;
• вес от 3 до 14 килограмм;
• погружение до 27 метров;
• длина кабеля 10 метров.

Назначение и особенности

Большая часть загородных домов оснащена автономными системами водоснабжения. Главными рабочими элементами данных систем являются бытовые дренажные насосы. Именно от эффективности их работы зависит долговечность всей постройки.

С помощью помпы, предназначенной для выполнения дренажа, можно реализовать целый ряд задач:

• выкачка с подтопленных участков воды, которая появляется в результате сильных осадков, таяния снег или же поднятия уровня грунтовых вод;
• выкачка воды из траншей и котлованов, созданных во время строительства;
• осушение участков, расположенных в низине;
• для грязной воды, которую выкачивают из погребов и подвалов;
• очистка колодцев от отложений на стенах шахт и в донной части;
• переброска грязной жидкой среды между модулями локальных очистных конструкций;
• выкачка жидкости из природного водоема для дальнейшей ее эксплуатации в качестве полива растений.

Дренажные насосы со встроенным поплавковым выключателем можно также использовать для перекачивания чистой воды, к примеру, для наполнения накопительных емкостей.

Сфера эксплуатации насосов огромная, это и делает их популярными среди владельцев загородных домов и дач. Все оборудование, независимо от типа, имеет похожее устройство. К главным комплектующим относится ротор, нагнетательная камера, рабочее колесо, статор двигателя и поплавковый выключатель. Эффективность и долговечность работы инструмента, как правило, зависит от качества сальников, предназначенные для воздухонепроницаемости электродвигателя от сточных вод. В дорогих моделях их производят из керамики. Корпус производится из нержавеющей стали или чугуна, которые отличаются устойчивостью к образованию коррозии и к механическим воздействиям.

Управляется насос с помощью поплавкового выключателя, который в автоматическом режиме включает и выключает привод. Данный элемент – это коробка из пластика, внутри которой расположен шарик из стали и электрический переключатель.

Суть работы дренажного насоса заключается в том, что жидкость, которая откачивается, переливается в функционирующую камеру, где под влиянием насоса и поворотов работающего колеса перемещается вверх – в сторону выводящего трубопровода, охлаждая привод.

Как правильно разобрать агрегат

Ремонт устройства с поплавком своими руками

Первый этап. Переворачиваем прибор крыльчаткой наверх и снимаем защитную сетку. Практически у всех моделей она есть. Откручиваем две гайки по краям кожуха, освобождая рабочее колесо. У некоторых агрегатов защитная коробочка прикреплена клипсами или закручена резьбой.

Второй этап. Снимаем крыльчатку. На штоке крепления расположена прижимная гайка. У нее левая резьба, поэтому откручивать ее нужно по часовой стрелке. В штоке есть углубление под отвертку. Предварительно смазываем резьбу маслом или аэрозолем. Открутив контргайку, сталкиваемся с проблемой – прикипела или заржавела крыльчатка. Иногда оно крепится на специальных зубцах или шестиграннике на штоке. Несколько раз аккуратно постучите по штоку, освободите диск.

Третий этап. Поломка не выявлена, продолжаем разбирать. В верхней части корпуса есть прижимные болты, открутив которые, мы разделим прибор на две части. Крышка и конденсатор с поплавком останутся на одной стороне, а двигатель и шток с валом – на другой. При этом между частями останется мост из проводов, соединенных вместе. Кабели отличаются по цвету. Их расположение лучше записать на бумаге, чтобы облегчить обратную сборку. Закрытым остается моторный отсек. Просто так отделить двигатель от корпуса не получится. В некоторых случаях придется даже молотком выбить его, ударив по штоку с обратной стороны.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

• Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
• Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
• Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
• Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Схема подключения каждого оборудования отличается, перед эксплуатацией рекомендуется изучить инструкцию или проконсультироваться со специалистом.

Общие сведения

Строение устройства

Механизм для погружения в стоки состоит из:

1.насосного узла, чтобы качать жидкость.

2.электрического двигателя, с помощью которого вращается вал, имеющий лопасти.

3.двойного корпуса для двигателя из стали или пластика.

4.между стенок корпуса двигается жидкость, чтобы охлаждать двигатель.

5.узел, чтобы размельчать крупные фрагменты стоков.

Устройства имеют термозащиту, которая срабатывает, когда насос перегружается. На осевой вал крепится крыльчатка в виде винта, которая подает воду в корпус. Когда насос включается, вращая крыльчатку, вода забирается из отстойника, проходя мимо стенок к выпуску. Вода поступает порциями, пока агрегат работает.

Поплавковый механизм регулирует процесс выключения аппарата. Он осуществляет контроль за объемом жидкости в емкости. Если уровень жидкости резко снижается, то агрегат сам выключается.

Частые поломки

Насосы имеют различные причины возникновения поломок. Они носят разный характер. К частым неполадкам относят:

1.Насос перестал работать, гудеть. При опущенном насосе поплавковая деталь всплыл на поверхность, кабель подключен к розетке, но вибрация отсутствует. Значит, заявленная мощность двигателя не соответствует электросети, которую используют для включения аппарата. Надо изучить характеристику помпы, показатели мощности, КПД устройства.

2.Если насос находится в воде неглубоко, а поплавок не реагирует. Надо вынуть агрегат, поднять подушку наружу, затем заново подключить прибор к сети.

3.Насос функционирует, но не перекачивает жидкость. При работающем двигателе вода не появляется наружу. В основе может лежать несколько причин. Может забиться сетка для защиты, которая защищает корпус от мусора, камней. Надо поднять насос, почистить фильтр. Может густые нечистоты попасть в шланг сброса, и забить его. Их следует выбить из оборудования. Если не удается, то шланг отсоединяют и промывают.

4.Сломалась крыльчатка. У детали может сломаться подшипник, либо шнеки. Надо разобрать помпу.

5.Насос создает сильную вибрацию, перегревается. Может нарушится оплетка у двигателя, жидкость попасть на мотор, сломался валовый подшипник. Если насос нагревается и вибрирует, жидкость течет урывками, либо остановилась. Агрегат отключают от сети, вынимают наружу. Причина неполадки кроется внутри корпуса, который придется разобрать. Могут сломаться лопасти у колеса для работы. Вращение осуществляется посредством эксцентрика, ударяет о корпус с 1 стороны.

6.При исправном двигателе жидкость течет слабо. Причиной поломки становятся неполадки в механизме помпы в виде крыльчатки, либо подшипника, закупорка шланга сброса, либо фильтрующего устройства. Детали промывают чистой водой, либо заменяют их.

7.Во время подключения насоса происходит срабатывание автомата. Отключается подача питания при замыкании. Надо провести проверку всех электронных деталей оборудования. С помощью тестера пройти вдоль кабеля, чтобы выяснить участок замыкания, при необходимости осуществить его замену. При сухой работе насоса может повредиться оплетка из меди у мотора. Осуществить замену оплетки, либо двигателя можно в специальной мастерской по ремонту.

8.Агрегат работает, но выключается сам. Кабель включен в сеть, насос функционирует, перекачивая жидкость, и неожиданно выключается. Причиной может служить несоответствие электросети с мощностью двигателя. Скачки в напряжении могут давать сбои в работе. Надо изучить особенности помпы, поставить стабилизирующее напряжение устройство.

Внимание! Для выкачки всей жидкости из емкости, надо привязать поплавковую деталь к кабелю вертикально, опустить в воду. Регулировка работы агрегата происходит за счет отключения кабеля из розетки.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

• Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт. Трехфазные модели частными лицами эксплуатируются очень редко.
• Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах. Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
• Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
• Чем выше производительность, тем будет выше скорость перекачки жидкости.
• Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
• Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
• Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как выявить причину неисправности дренажного насоса?

Перед поиском причины поломки нужно тщательно промыть насос. После этого попробовать снова его включить: возможно, он и не ломался и ремонтировать его не нужно, он мог просто забиться частичками фекалий. Если промывка не помогает, то надо отмести все остальные простые варианты поломки, которые не потребуют разборки дренажного насоса.

Например, среди таких вариантов могут быть:

• Внезапное отключение электричества в доме (как ни странно, но чаще всего причина «поломки» заключается именно в этом).
• Обрыв кабеля (такой вариант тоже возможен: проверьте весь кабель на целостность, также проверьте вилку и саму розетку или удлинитель, к которому подключен насос).

Если все это не помогло найти причину поломки насоса, то придется разбирать насос. Ремонт можно попробовать сделать и своими руками.

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

• поплавок, присоединенный к насосу для заполнения резервуара, отключает при всплытии и подключает при достижении нижней границы оборудование;
• для автоматической станции – включение при достижении верхней границы уровня воды и отключение на нижней;
• клапаны с сервоприводом – выключатель сигнализирует о закрытии, когда емкость полностью наполнена и открытии, когда резервуар практически пустой;
• диспетчерский пункт – контроль превышения и недостатка воды.

Допускается вариант подключения двух насосов к одному поплавку. Один насос будет наполнять емкость, когда поплавок будет находиться внизу, второй будет выкачивать воду, когда поплавок поднимется вверх. Такой способ покажет хороший результат только, если вода будет подаваться в емкость без сбоев.

Принципы работы и монтаж

Монтаж оборудования надо, прежде всего, начинать с измерения уровня тока, он должен быть ниже допустимого. Специалисты советуют монтировать поплавок в углублении.

Для установки понадобится кабель и маленький грузик, который есть в наборе:

• груз нанизывают на шнур, после чего определяется ход поплавка;
• защелка закрепит грузик;
• кабель фиксируется с внешней стороны;
• выключатель подключается к насосу.

Устанавливать поплавок самостоятельно можно только в том случае, если оборудование не зависает внутри емкости. Если одновременно устанавливается несколько поплавков, их располагают в специальной штанге. Для этого применяют пластиковую трубку. Для правильной установки надо самостоятельно выставить поплавок, отрегулировать его, установить так, чтобы радиус работы поплавков не соприкасался, закрепить кабели хомутами.

Вмонтированный в системе аппарат может присоединяться к поплавку двумя способами:

• если мощность меньше 1,2 кВ, то подключается он напрямую через сетевой провод;
• если мощность выше 1,2 кВ, подключение выполняется через электромагнитное реле или другое коммутирующее звено.

Поплавковый выключатель работает следующим образом:

• Насос со встроенным поплавком при наполнении емкости отключает выключатель при всплытии, когда резервуар полностью наполняется водой. При опускании на дно оборудование включится при пустом баке.
• Если резервуар полностью наполнится, то поплавковый выключатель окажется на поверхности, оборудование функционирует автоматически. Когда резервуар опустошится, устройство остановит свою работу.
• Выключатель дает команду и клапан закрывается в случае поднятия на поверхность. В такой ситуации резервуар наполняется. При попадании на дно клапан открывается и емкость опустошается.

Использование дренажного насоса с поплавковым выключателем

Дренажный насос не перестает быть незаменимым помощником человека и востребованным в строительстве, производстве и сельском хозяйстве. Дренажные насосы используются практически везде. Основная их функция — выкачка воды с резервуаров разной емкости.

• Применение дренажного насоса
• Составные конструкции дренажного насоса
  • Принцип работы дренажного насоса
• Модификации дренажных насосов для разных целей
• Подключение дренажного насоса
  • Диаметр условного прохода, сетка
  • Правила безопасности
  • Плюсы в использовании дренажного насоса

Применение дренажного насоса

Основная задача дренажного насоса с поплавковым выключателем — принудительно перемещать воду с одного места в другое, особенно в тех случаях, где это нельзя осуществить механическим способом, в труднодоступных местах, где важно это сделать как можно быстрее. Обычно такой выкачке подлежат дождевые и сточные жидкости в разных углублениях. Такие насосы бывают разных мощностей, и могут применяться как в бытовых, так и в промышленных целях, для разных перекачиваемых объемов стоков.

Такие насосы незаменимы в случае, если необходимо выкачать воду с бассейнов, колодцев, котлованов, искусственных прудов, погребов, рвов, убрать избыток воды в период таяния снегов, при затоплении подвалов, нижних этажей, для поливки огородов, садовых участков. Дренажный насос с поплавковым выключателем средней мощности способен за 1 мин выкачать 180 л воды.

Составные конструкции дренажного насоса

Конструкция дренажного насоса во всех моделях, независимо от производителя, имеет схожую комплектацию и принцип работы. Главным ее элементом является ротор, нагнетательная камера, поплавковый выключатель, статор двигателя и рабочее колесо. Долговечность и хорошая производительность работы дренажного насоса с поплавковым выключателем во многом зависит от герметизации электродвигателя прибора, которая осуществляется сальниками. В очень дорогих моделях используются сальники с масляным замком, или же их изготавливают из керамических манжет.

Главный корпус прибора должен быть надежным и поэтому его изготавливают из качественной нержавеющей стали или чугуна. Необходимо, чтобы материал корпуса не поддавался коррозии, и хорошо сдерживал механические повреждения. Если корпус прибора надежен, то такой дренажный насос можно использовать даже для перекачивания очень загрязненных жидкостей (до 25 процентов механических загрязнений).

Управлять работой дренажника легко с помощью поплавкового выключателя, который работает в автоматическом режиме. Поплавковым выключателем называют небольшую пластиковую коробочку, присоединенную к прибору, в которой находится стальной шарик и электрический переключатель. Когда прибор находится в воде, поплавковый выключатель держит контакты замкнутыми. Положение поплавка отвечает уровню воды, и двигатель работает до тех пор, пока поплавок не опустится до определенного уровня (пока большая часть воды не уйдет) и после этого контакты размыкаются, работа мотора останавливается. Этот момент не допускает работы агрегата всухую, и его быстрого изнашивания.

Принцип работы дренажного насоса

Жидкость, которую необходимо откачать, попадает в рабочую камеру, благодаря созданному давлению и поднимается вверх в сторону выводящего трубопровода из-за вращающей работы рабочего колеса насоса.

Модификации дренажных насосов для разных целей

Все дренажные насосы квалифицируют от способа их расположения. Они бывают:

• Погружного типа . Такой прибор имеет полностью герметичный корпус, что позволяет ему полностью погружаться в воду, на глубине не более 50 м. Отличаются такие насосы большей мощностью, так как их цель перекачивать большие объемы жидкости на определенную высоту, что дополнительно требует высокого давления. Такие насосы могут быть неслышны в работе, отличаются высокой продуктивностью, ну и универсальность, поскольку в них допускается работа с высоким показателем механических загрязнений. Несомненно, они не дешевы в обслуживании, необходимо часто проводить прочистку насоса и поплавкового выключателя, они быстро засоряются в грязной воде. К сожалению, такой агрегат нельзя использовать для откачивания воды с водоемов небольшой глубины (не ниже 30 см) и в таких случаях потребуется дополнительное охлаждение водой для двигателя.
• Поверхностного типа. Такие приборы забирают воду с помощью дренажного рукава — резинового шланга или ПВХ трубы, опускаемых с водоем или резервуар с водой.
  Корпус при этом должен быть расположен на грунте, в сухом месте. Поплавковый выключатель опускают в откачиваемую жидкость на удлиненном кабеле вместе со шлангом. Конечно, производительность таких дренажных насосов на порядок ниже, при этом они шумные. Но в ремонте они несложны, и нетребовательны. Охлаждение электромотора происходит посредством перекачиваемой жидкости.
• Дренажные насосы с вертикальным положением поплавкового выключателя. Отличаются комплектацией поплавкового выключателя, который работает в вертикальном положении. В целом могут быть использованы, как и обычные дренажники. Применяются в основном в замкнутых пространствах, и осушения вышедших из строя трубопроводов.
• Дренажные фекальные насосы. С помощью этих насосов откачивают канализационные воды из септиков и канализационных ям. Укомплектованы специальной сеткой для измельчения крупных отходов. Такие приборы на порядок выше по производительности и мощности от обычных дренажников, поскольку им приходиться работать с густыми водами и большой загрязненностью.

Подключение дренажного насоса

Бытовой дренажный насос обычно не требует особой подготовки (кроме моментов указанных в спецификации или в промышленных моделях). Дренажные насосы поверхностного типа обычно имеют ручку, с которой легко и удобно осуществлять перенос прибора и дополнительный шланг на 10 м, и кабель. Все, что потребуется это розетка и место слива воды.

При повторном использовании дренажного насоса с поплавковым выключателем необходимо проверять выпускной трубопровод на проходимость. Там могут быть небольшие частички грязи, или же он может быть изогнут. Каждый последующий раз использования шланг нужно будет проверять и очищать. В комплекте к прибору должен быть выходной патрубок, к которому и требуется подключить гибкий шланг для выхода воды с аналогичным диаметральным размером. Заметьте также, что чем меньше диаметр подключенного шланга тем меньшая мощность агрегата. Минимальный показатель диаметра шланга — 19 мм.

Отрегулируйте длину провода поплавкового выключателя. При полном погружении прибора в воду, его следует немного наклонить, чтобы ушел лишний воздух и не возникло воздушной пробки мешающей работе агрегата. Прибор должен устанавливаться на ровную поверхность. Если есть возможность подставьте под него небольшую ровную платформу (можно ровный лист металла), чтобы прибор не захватывал песок, мелкие камни и землю со дна.

Если глубина резервуара с жидкостью достаточно большая, воспользуйтесь подвешиванием прибора на небольшом расстоянии от дна. Для этого можете использовать прочный трос. Имейте в виду, чем большая глубина погружения дренажного насоса с поплавковым выключателем тем меньше его производительность в процессе работы. Мощность прибора прямо пропорциональна глубине погружения и дальности откачивания воды.

После этого устройство включается в сеть питания. Как только поплавковый выключатель опустится вниз прибор автоматически отключиться. Не забудьте вынуть шнур питания из розетки.

Диаметр условного прохода, сетка

Чаще всего вода, которую необходимо откачать, содержит небольшие частички твердых тел — песок, мелкий камень, твердые породы грунта, нерастворимые частицы, которые могут блокировать работу прибора. Существует допустимый диаметр таких частиц, указанный в инструкции к каждому прибору, с которым может справиться агрегат. Встречается показатель от 0,5 см и вплоть до 5 см. Работать с большим показателем не рекомендуется, поскольку это понижает производительность прибора.

Правила безопасности

• Не используйте прибор, если в воде есть люди или животные.
• Насос должен подключаться к сети через УЗО (устройство защитного отключения) с током утечки не более 30 мили Ампер.
• Не включайте насос в незаземленную сеть питания.
• Не подключайте прибор к сети с перепадами напряжения.
• Уберегите сетевой кабель от контакта с агрессивными жидкостями — маслами, острыми и нагретыми предметами.
• Не используйте насос вхолостую, без воды.
• Не используйте и не храните прибор при низких температурах.
• Проверяйте сетевой кабель на наличие повреждений, и если таковы будут замечены, сразу же отправляйтесь в авторизированный сервис.
• При любых неисправностях агрегата не пытайтесь чинить его самостоятельно.
• Если возникает необходимость использовать удлинитель, подбирайте его в соответствии с поддерживаемой мощностью и с учетом условий эксплуатации (открытое пространство и повышенная влажность)
• Используйте дренажные насосы строго по предназначению (не откачивайте при помощи такого прибора нефть, бензин, горючие смеси).
• Большинство насосов не предназначены для откачивания горячей воды.

Плюсы в использовании дренажного насоса

Несомненно, иметь такое устройство у себя дома не помешает. Особенно если у вас есть загородный дом, или есть вероятность затопления от соседей. Итак, самые основные достоинства в этом приборе — это мобильность (занимает мало места, и поместится практически в любой резервуар) и автономность (такие элементы, как поплавковый выключатель, система защиты от перегрева созданы для безопасной работы прибора).

Как работает поплавковый выключатель?

Поплавковый выключатель содержит внутренний механический переключатель, который размыкает или замыкает электрическую цепь. Поплавковый выключатель перемещается вверх и вниз в зависимости от уровня жидкости, определяя количество жидкости в резервуаре и отправляя сигнал тревоги, когда уровень становится слишком высоким или низким. Электрическая цепь включает и выключает поплавковый выключатель, подобно водяному насосу.

Поплавковые выключатели используются для определения уровня жидкости в баке. Переключатель плавает над поверхностью и действует как механический переключатель, поднимаясь или опускаясь в зависимости от уровня жидкости. Они часто используются для управления насосными устройствами, клапанами и сигнализацией в различных жилых и промышленных помещениях. Поплавковые выключатели являются популярным выбором для контроля уровня жидкости, потому что они очень надежны, экономичны и могут использоваться в различных жидкостях.

Как работают поплавковые выключатели?

Проще говоря, поплавковый выключатель представляет собой механический выключатель, плавающий на поверхности жидкости. Поплавковый выключатель перемещается вертикально вверх и вниз при изменении уровня жидкости.

Механический переключатель внутри поплавка открывается или закрывается в зависимости от противовеса и предварительно установленного триггера, пропуская электрический ток к устройству. Датчики внутри поплавкового выключателя запускают насос для заполнения или прекращения заполнения бака или контейнера жидкостью.

Чтобы лучше понять это, мы можем взглянуть на различные компоненты поплавкового выключателя. Поплавковые выключатели представляют собой довольно простые устройства, состоящие из полого корпуса и внутреннего переключателя с электродами.

Полый корпус позволяет поплавковому выключателю плавать на поверхности воды, а внутренний выключатель действует как датчик.

Внутренние переключатели различаются в зависимости от того, какой тип поплавкового выключателя у вас есть, но наиболее распространенным является геркон (механический переключатель), который также содержит магнит внутри. Несмотря на то, что существуют разные типы поплавковых выключателей, все они работают по одному принципу, они открываются или закрываются в зависимости от уровня жидкости.

Когда магнит находится близко к геркону, через него может протекать электрический ток и замыкать цепь, сигнализируя насосу о прекращении перекачки жидкости в бак.

Поэтому, когда магнит удаляется от геркона, электрический ток не может проходить через поплавковый переключатель, размыкая цепь и сигнализируя о включении насоса и перекачивании жидкости в бак. Уровень жидкости в резервуаре или контейнере определяет угол поворота поплавкового выключателя, напрямую контролируя положение магнита внутри выключателя.

Важно отметить, что поплавковые выключатели имеют максимальные ток и напряжение переключения, поэтому обязательно ознакомьтесь с рекомендациями производителя, чтобы не превысить эту спецификацию.

Также очень важно правильно подключить поплавковый выключатель и установить заданный уровень жидкости в соответствии с типом применения, с которым вы работаете. Когда вы устанавливаете вертикальный поплавковый выключатель, он будет иметь фиксированную точку или внешний противовес.

Внешний противовес

Если у вашего поплавкового выключателя есть внешний противовес, у него будут заданные углы, при которых он срабатывает. Угол определяется длиной кабеля от противовеса до поплавкового выключателя. При выборе длины кабеля проверьте требования к реле потока, поскольку все они имеют минимальную и максимальную длину кабеля для работы.

Как подключить поплавковый выключатель?

Электропроводка чрезвычайно важна для правильной работы поплавкового выключателя, поскольку он зависит от электрического сигнала для размыкания или замыкания цепи.

Самая сложная часть — это выяснить, нужен ли вам нормально открытый или нормально закрытый поплавковый выключатель. Большинство поплавковых выключателей бывают нормально разомкнутыми или нормально замкнутыми. Тем не менее, некоторые поплавковые выключатели могут быть реверсивными, поэтому всегда проверяйте, какую операцию выполняет поплавковый выключатель во время покупки.

Как работают «нормально открытые» и «нормально закрытые» поплавковые выключатели?

Нормально открытый: Когда поплавковый выключатель установлен в положение «нормально открытый», он размыкается, когда находится в нижнем положении, и закрывается, когда находится в верхнем положении. Это означает, что когда жидкость поднимается до заданного уровня в резервуаре или контейнере, поплавковый выключатель замыкается. Обычно открытые поплавковые выключатели используются, когда известно, что уровень жидкости становится слишком низким.

Нормально замкнутый: Нормально замкнутый поплавковый выключатель работает наоборот. Таким образом, когда поплавковый выключатель находится в нижнем положении, цепь будет замкнута и разомкнута, когда он находится в верхнем положении. Таким образом, поплавковый выключатель размыкается, когда жидкость поднимается до заданного уровня внутри резервуара или контейнера. Эти типы поплавковых выключателей используются, когда требуется сигнализация низкого уровня.

Типы поплавковых выключателей

Почти все поплавковые выключатели работают с использованием магнитной системы для размыкания и замыкания выключателя. Существует два основных типа поплавковых выключателей: поплавковые выключатели на штоке и на тросе.

Как на штоке, так и на тросе могут возникнуть неисправности, если поплавковый выключатель плохо обслуживается, изнашивается или используется неправильная конфигурация.

Применение поплавковых выключателей

Поскольку поплавковые выключатели бывают различных типов и конструкций, их можно использовать в самых разных областях. Наиболее распространенные области применения включают следующее:

• Отстойники и канализационные ямы: Поплавковые выключатели используются для обнаружения и управления насосами, чтобы предотвратить попадание воды в ямы.
• Питьевая вода, поверхностные воды, сточные воды и канализационные системы: пластиковые поплавковые выключатели используются для высококоррозионных приложений.
• Холодильники и кондиционеры для контроля уровня воды.
• Производство напитков и пищевая промышленность для управления входом и выходом жидкостей: поплавковые выключатели из нержавеющей стали используются для пищевых продуктов или питьевой воды.
• Промышленные мойки для контроля уровня воды.

Подведение итогов, поплавковые выключатели

Существует множество способов контроля количества жидкости в резервуаре или контейнере, но поплавковые датчики обеспечат вам высокую точность, а простота и низкая стоимость поплавкового датчика превзойдут датчик давления в любой день.

Поплавковый выключатель контролирует уровень жидкости в баке с помощью системы поплавка, магнита и геркона, которая автоматически замыкается и размыкается при изменении уровня воды.

Если у вас есть какие-либо вопросы относительно поплавковых выключателей или вы не уверены, какой поплавковый выключатель вам подходит, без колебаний обращайтесь к нашей высококлассной команде Atlas Scientific.

Поплавковые выключатели

Как работает поплавковый выключатель?

Обычная почта

Автор: webtechs

15 апреля 2020 г.

Как работает поплавковый выключатель?

Поплавковый датчик предназначен для определения уровня жидкости в баке с помощью системы поплавка, магнита и геркона, которая автоматически открывается и закрывается, когда уровень воды в баке поднимается и падает.

Согласно WikiPedia, « Поплавковый выключатель — это тип датчика уровня, устройство, используемое для определения уровня жидкости в резервуаре… В одной модели используется геркон, установленный в трубке; поплавок, содержащий магнит, окружает трубку и направляется ею. Когда поплавок поднимает магнит к геркону, он замыкается ”.

Принцип работы систем поплавкового выключателя заключается в размыкании и замыкании сухих контактов. Как только сухие контакты размыкаются или замыкаются, они отправляют электрический сигнал, чтобы активировать сигнал тревоги уровня воды. Аварийный сигнал уровня воды используется, чтобы сообщить панели управления, является ли уровень воды слишком низким или высоким. Если у вас есть автоматическая система контроля уровня воды, панель управления сообщит насосу, чтобы он автоматически включался или выключался, чтобы начать пополнение или слив воды.

Как работают новые поплавковые выключатели

Никогда больше не заменяйте другой поплавковый выключатель или контроллер уровня воды с 99-процентным временем безотказной работы в течение 15 лет. Water Line Controls является лидером в области технологий поплавкового выключателя и контроля уровня воды.

Революционные поплавковые выключатели Water Line Control работают с использованием зондов из нержавеющей стали (вместо поплавковых выключателей) для обнаружения и определения уровня воды в резервуаре (вода, масло, газ и т. д.).

Щупы датчиков действуют как собственные датчики и не пропускают электричество через щупы из нержавеющей стали, что предохраняет их от загрязнения, деградации и износа.

Вся электроника для контроллера встроена в головку устройства, поэтому вы можете подключиться непосредственно к панели управления. Как только уровень воды определяется одним из датчиков, это приводит к срабатыванию одного из шести сигналов тревоги (сигнал низкого уровня, сигнал высокого уровня, начало заполнения, прекращение заполнения и т. д.). В зависимости от типа имеющейся у вас системы контроля уровня воды ее можно настроить на срабатывание одноточечной или многоточечной сигнализации.

Различные аварийные сигналы управляют различными механизмами запуска и остановки. Например, если в резервуаре с водой сработала сигнализация низкого уровня, эта сигнализация может выполнять одно из двух действий (или и то, и другое в некоторых настройках).

• В одноточечном поплавковом выключателе сигнализация нижнего предела приводит к срабатыванию светодиода на панели управления автоматически включать или выключать водяной насос, чтобы наполнить или слить воду до запрограммированного уровня воды.

Поплавковые выключатели и регуляторы уровня воды обычно изначально замкнуты, что означает, что нет необходимости в срабатывании аварийных сигналов, поскольку уровень воды находится на заданной высоте.

Новый принцип работы поплавкового выключателя

1. Уровень воды начинает падать. В этот момент никакие тревоги не срабатывают.
2. Как только уровень воды падает ниже датчиков датчиков, между датчиками проходит проводящий сигнал, приводящий к срабатыванию сигнализации низкого уровня.
3. После срабатывания аварийного сигнала низкого уровня его можно запрограммировать так, чтобы он сообщал о начале заполнения водой.
4. Наконец, как только вода достигает заданной высоты, срабатывает «остановка заполнения», и процесс начинается сначала.

При надлежащем обслуживании ваши поплавковые выключатели/регуляторы уровня воды могут работать годами. Большинство отказов поплавкового выключателя обычно происходит из-за загрязнения, износа или износа в плохих условиях воды. Наши регуляторы уровня воды могут навсегда заменить ваши поплавковые выключатели и никогда не загрязняются, не портятся и не ухудшаются из-за любого качества воды.

Почему стоит выбрать устройства управления водопроводом

Все наши устройства контроля уровня воды и системы контроля уровня воды собираются прямо здесь, в США, где мы контролируем каждый этап процесса. Существует множество причин, по которым стоит выбрать Waterline Controls™ для всех ваших потребностей в поплавковом выключателе и контроллере уровня воды, включая:

ПРОСТАЯ КОНСТРУКЦИЯ

Никаких движущихся частей или механических поплавков, которые могли бы сломаться или заржаветь!

ЛУЧШАЯ ТЕХПОДДЕРЖКА

Никакого обхода, никаких догадок, никаких глупых ответов. Вы поговорите с парнем, который занимается проектированием и установкой этих устройств более 20 лет.

СОЗДАНО НА ДОЛГОВЕЧНОСТЬ

Облегчает интеграцию с существующими системами управления зданием и имеет ожидаемый срок службы 15 лет.
