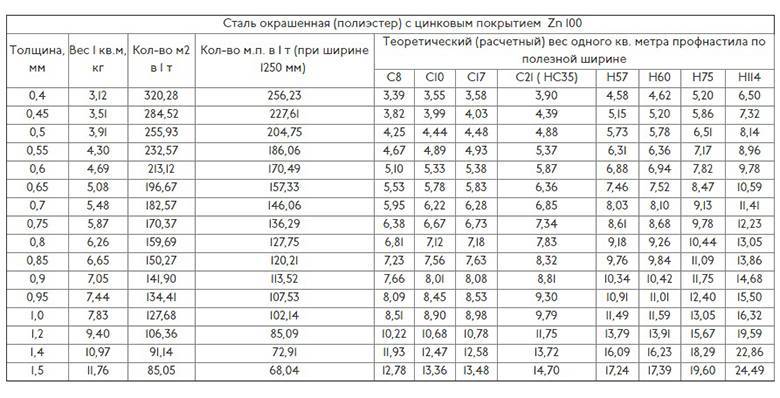

Таблица веса профнастила за 1 м2
Марка профлист С8 | Толщина | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 1150х2000, кг | Вес профлиста 1150х6000, кг |
Профнастил С8 | 0.4 | 4.45 | 3.87 | 8.9 | 26.7 |
Профнастил С8 | 0.45 | 4.93 | 4.29 | 9.86 | 29.58 |
Профнастил С8 | 0.5 | 5.42 | 4.72 | 10.84 | 32.52 |
Профнастил С8 | 0.55 | 5.91 | 5.15 | 11.82 | 35.46 |
Профнастил С8 | 0.6 | 6.41 | 5.57 | 12.82 | 38.46 |
Профнастил С8 | 0.7 | 7.4 | 6.43 | 14.8 | 44.4 |
Марка профлист С10 | Толщина | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 1100х2000, кг | Вес профлиста 1100х6000, кг |
Профнастил С10 | 0. 4 | 4.45 | 4 | 8.9 | 26.7 |
Профнастил С10 | 0.45 | 4.9 | 4.5 | 9.8 | 29.4 |
Профнастил С10 | 0.5 | 5.4 | 4.9 | 10.8 | 32.4 |
Профнастил С10 | 0.55 | 5.9 | 5.4 | 11.8 | 35.4 |
Профнастил С10 | 0.6 | 6.4 | 5.8 | 12.8 | 38.4 |
Профнастил С10 | 0.65 | 6.9 | 6.3 | 13.8 | 41.4 |
Профнастил С10 | 0.7 | 7.4 | 6.7 | 14.8 | 44.4 |
Профнастил С10 | 0.8 | 8.4 | 7.6 | 16.8 | 50.4 |
Марка профлист С20 | Толщина | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 1100х2000, кг | Вес профлиста 1100х6000, кг |
Профнастил С20 | 0.4 | 4.3 | 3. 9 | 8.6 | 25.8 |
Профнастил С20 | 0.45 | 4.9 | 4.5 | 9.8 | 29.4 |
Профнастил С20 | 0.5 | 5.4 | 4.9 | 10.8 | 32.4 |
Профнастил С20 | 0.55 | 5.9 | 5.4 | 11.8 | 35.4 |
Профнастил С20 | 0.6 | 6.4 | 5.8 | 12.8 | 38.4 |
Профнастил С20 | 0.65 | 6.9 | 6.3 | 13.8 | 41.4 |
Профнастил С20 | 0.7 | 7.4 | 6.7 | 14.8 | 44.4 |
Марка профлист С21 | Толщина, мм | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 1000х2000, кг | Вес профлиста 1000х6000, кг |
Профнастил С21 | 0.4 | 4.45 | 4.45 | 8.9 | 26.7 |
Профнастил С21 | 0.45 | 4.9 | 4.9 | 9.8 | 29. 4 |
Профнастил С21 | 0.5 | 5.4 | 5.4 | 10.8 | 32.4 |
Профнастил С21 | 0.55 | 5.9 | 5.9 | 11.8 | 35.4 |
Профнастил С21 | 0.6 | 6.4 | 6.4 | 12.8 | 38.4 |
Профнастил С21 | 0.65 | 6.9 | 6.9 | 13.8 | 41.4 |
Профнастил С21 | 0.7 | 7.4 | 7.4 | 14.8 | 44.4 |
Профнастил С21 | 0.8 | 8.4 | 8.4 | 16.8 | 50.4 |
Профлист Марка НС35 | Толщина, мм | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 1000х2000, кг | Вес профлиста 1000х6000, кг |
Профнастил НС35 | 0.4 | 4.45 | 4.45 | 8.9 | 26.7 |
Профнастил НС35 | 0.45 | 4.9 | 4.9 | 9.8 | 29.4 |
Профнастил НС35 | 0. 5 | 5.4 | 5.4 | 10.8 | 32.4 |
Профнастил НС35 | 0.55 | 5.9 | 5.9 | 11.8 | 35.4 |
Профнастил НС35 | 0.6 | 6.4 | 6.4 | 12.8 | 38.4 |
Профнастил НС35 | 0.65 | 6.9 | 6.9 | 13.8 | 41.4 |
Профнастил НС35 | 0.7 | 7.4 | 7.4 | 14.8 | 44.4 |
Профнастил НС35 | 0.8 | 8.4 | 8.4 | 16.8 | 50.4 |
Профлист Марка НС44 | Толщина, мм | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 1000х2000, кг | Вес профлиста 1000х6000, кг |
Профнастил НС44 | 0.4 | 4.7 | 4.7 | 9.4 | 28.2 |
Профнастил НС44 | 0.45 | 5.3 | 5.3 | 10.6 | 31.8 |
Профнастил НС44 | 0.5 | 5. 9 | 5.9 | 11.8 | 35.4 |
Профнастил НС44 | 0.6 | 7,1 | 7,1 | 14.2 | 42.6 |
Профнастил НС44 | 0.7 | 8.3 | 8.3 | 16.6 | 49.8 |
Профнастил НС44 | 0.8 | 9.4 | 9.4 | 18.8 | 56.4 |
Профлист Марка Н57 | Толщина, мм | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 750х2000, кг | Вес профлиста 750х6000, кг |
Профнастил Н57 | 0.6 | 5.6 | 7.5 | 11.2 | 33.6 |
Профнастил Н57 | 0.7 | 6.5 | 8.7 | 13 | 39 |
Профнастил Н57 | 0.8 | 7.4 | 9.8 | 14.8 | 44.4 |
Профлист Марка Н60 | Толщина, мм | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 845х2000, кг | Вес профлиста 845х6000, кг |
Профнастил Н60 | 0. 5 | 5.3 | 6.3 | 10.6 | 31.8 |
Профнастил Н60 | 0.65 | 6.9 | 8.17 | 13.8 | 41.4 |
Профнастил Н60 | 0.7 | 7.4 | 8.75 | 14.8 | 44.4 |
Профнастил Н60 | 0.8 | 8.4 | 9.94 | 16.8 | 50.4 |
Профнастил Н60 | 0.9 | 9.3 | 11 | 18.6 | 55.8 |
Марка Н75 | Толщина, мм | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 750х2000, кг | Вес профлиста 750х6000, кг |
Профнастил Н75 | 0.5 | 5.3 | 7.07 | 10.6 | 31.8 |
Профнастил Н75 | 0.65 | 6.9 | 9.2 | 13.8 | 41.4 |
Профнастил Н75 | 0.7 | 7.4 | 9.9 | 14.8 | 44.4 |
Профнастил Н75 | 0.8 | 8.4 | 11. 2 | 16.8 | 50.4 |
Профнастил Н75 | 0.9 | 9.3 | 12.5 | 18.6 | 55.8 |
Марка Н114 | Толщина, мм | Вес 1 метра пог., кг | Вес 1 м2, кг | Вес профлиста 600х6000, кг | Вес профлиста 750х6000, кг |
Профнастил Н114 | 0.7 | 7.4/8.22 | 12.3/10.9 | 44.4 | 49.32 |
Профнастил Н114 | 0.8 | 8.4/9.4 | 14/12.5 | 50.4 | 56.4 |
Профнастил Н114 | 0.9 | 9.3/10.5 | 15.6/14 | 55.8 | 63 |
Профнастил Н114 | 1.0 | 10.3/11.7 | 17.2/15.4 | 61.8 | 70.2 |
Профлист вес 1м2
Вес квадратного метра профлиста 1м2.
Вес 1 метра длины профлиста таблица
Профнастил вес 1 м2 согласно толщины 0.3 мм, 0.35 мм, 0.4 мм, 0.45 мм, 0.5 мм, 0.55 мм, 0.6 мм,
0.65 мм, 0.7 мм, 0.
Вес 1 м2 профлиста С8, С10, С15, С18, С20, С21, С44, Н57, Н60, Н75, Н114, Н153, НС35, НС44.
Вес профлиста ТУ, ГОСТ 24045-94, ГОСТ 24045-2016.
Профлист вес 1 м2 шириной заготовки 1250 мм.
Вес профнастила 1м2/кг согласно марки.
Профнастил оцинкованный вес таблица.
ᐅ ПЛОТНОСТЬ СТАЛИᐅ РАЗМЕРЫᐅ ГОСТыᐅ МАРКИ СТАЛИ
➽ Вес 1м2 профлиста таблица ПОИСК:
Марки профлиста, толщина, мм | Вес 1 м длины профлиста, кг | Вес 1 м2 профлиста, кг | Ширина заготовки, мм |
---|---|---|---|
Профлист С8-1150 0.4 мм | 4.45 кг | 3.87 кг | 1250 |
Профлист С8-1150 0.45 мм | 4.93 кг | 4.29 кг | 1250 |
Профлист С8-1150 0.5 мм | 5.42 кг | 4.72 кг | 1250 |
Профлист С8-1150 0. 55 мм | 5.91 кг | 5.15 кг | 1250 |
Профлист С8-1150 0.6 мм | 6.41 кг | 5.57 кг | 1250 |
Профлист С8-1150 0.7 мм | 7.4 кг | 6.43 кг | 1250 |
Профлист С8-1150 0.8 мм | 8.37 кг | 7.29 кг | 1250 |
Профлист С10-1100 0.4 мм | 4.45 кг | 4.05 кг | 1250 |
Профлист С10-1100 0.5 мм | 5.42 кг | 4.93 кг | 1250 |
Профлист С10-1100 0.55 мм | 5.91 кг | 5.37 кг | 1250 |
Профлист С10-1000 0.6 мм | 6.4 кг | 5.82 кг | 1250 |
Профлист С10-1000 0.7 мм | 7.4 кг | 6.73 кг | 1250 |
Профлист С10-1100 0.8 мм | 8.37 кг | 7.64 кг | 1250 |
Профлист С15-800 0.55 мм | 5.4 кг | 6.75 кг | 1250 |
Профлист С15-800 0.7 мм | 6.55 кг | 6.8 кг | 1250 |
Профлист С15-1000 0. 6 мм | 6.4 кг | 6.4 кг | 1250 |
Профлист С15-1000 0.7 мм | 7.4 кг | 7.4 кг | 1250 |
Профлист С18-1000 0.55 мм | 6.3 кг | 6.3 кг | 1250 |
Профлист С18-1000 0.7 мм | 7.4 кг | 7.4 кг | 1250 |
Профлист С20-1100 0.4 мм | 4.3 кг | 3.9 кг | 1250 |
Профлист С20-1100 0.45 мм | 4.9 кг | 4.5 кг | 1250 |
Профлист С20-1100 0.5 мм | 5.4 кг | 4.9 кг | 1250 |
Профлист С20-1100 0.55 мм | 5.9 кг | 5.4 кг | 1250 |
Профлист С20-1100 0.6 мм | 6.4 кг | 5.8 кг | 1250 |
Профлист С20-1100 0.65 мм | 6.9 кг | 6.3 кг | 1250 |
Профлист С20-1100 0.7 мм | 7.4 кг | 6.7 кг | 1250 |
Профлист С21-1000 0.6 мм | 6.4 кг | 6.4 кг | 1250 |
Профлист С21-1000 0. 7 мм | 7.4 кг | 7.4 кг | 1250 |
Профлист С21-1000 0.8 мм | 8.4 кг | 8.4 кг | 1250 |
Профлист НС35-1000 0.4 мм | 4.45 кг | 4.45 кг | 1250 |
Профлист НС35-1000 0.45 мм | 4.93 кг | 4.93 кг | 1250 |
Профлист НС35-1000 0.5 мм | 5.4 кг | 5.4 кг | 1250 |
Профлист НС35-1000 0.55 мм | 5.9 кг | 5.9 кг | 1250 |
Профлист НС35-1000 0.6 мм | 6.4 кг | 6.4 кг | 1250 |
Профлист НС35-1000 0.7 мм | 7.4 кг | 7.4 кг | 1250 |
Профлист НС35-1000 0.8 мм | 8.4 кг | 8.4 кг | 1250 |
Профлист НС44-1000 0.5 мм | 5.4 кг | 5.4 кг | 1250 |
Профлист НС44-1000 0.55 мм | 5.9 кг | 5.9 кг | 1250 |
Профлист НС44-1000 0.7 мм | 8.3 кг | 8.3 кг | 1400 |
Профлист НС44-1000 0. 8 мм | 9.4 кг | 9.4 кг | 1400 |
Профлист Н57-750 0.55 мм | 5.4 кг | 7.4 кг | 1250 |
Профлист Н57-750 0.6 мм | 5.62 кг | 7.5 кг | 1250 |
Профлист Н57-750 0.7 мм | 6.5 кг | 8.67 кг | 1100 |
Профлист Н57-750 0.8 мм | 7.4 кг | 9.87 кг | 1100 |
Профлист Н60-845 0.65 мм | 6.9 кг | 8.17 кг | 1250 |
Профлист Н60-845 0.7 мм | 7.4 кг | 8.76 кг | 1250 |
Профлист Н60-845 0.8 мм | 8.4 кг | 9.94 кг | 1250 |
Профлист Н60-845 0.9 мм | 9.3 кг | 11.01 кг | 1250 |
Профлист Н75-750 0.65 мм | 6.9 кг | 9.2 кг | 1250 |
Профлист Н75-750 0.7 мм | 7.4 кг | 9.87 кг | 1250 |
Профлист Н75-750 0.8 мм | 8.4 кг | 11.2 кг | 1250 |
Профлист Н75-750 0. 9 мм | 9.3 кг | 12.5 кг | 1250 |
Профлист Н114-600 0.8 мм | 8.4 кг | 14.0 кг | 1250 |
Профлист Н114-600 0.9 мм | 9.3 кг | 15.5 кг | 1250 |
Профлист Н114-600 1.0 мм | 10.3 кг | 17.17 кг | 1250 |
Профлист Н114-750 0.8 мм | 9.3 кг | 12.5 кг | 1250 |
Профлист Н114-750 0.9 мм | 10.5 кг | 13 кг | 1250 |
Профлист Н114-750 1.0 мм | 11.7 кг | 15.4 кг | 1250 |
Профлист Н153-840 0.7 мм | 8.66 кг | 10.3 кг | 1250 |
Профлист Н153-840 0.75 мм | 9.24 кг | 11 кг | 1250 |
Профлист Н153-840 0.8 мм | 9.83 кг | 11.71 кг | 1250 |
Профлист Н153-840 0.88 мм | 10.77 кг | 12.83 кг | 1250 |
Профлист Н153-840 0.9 мм | 11.01 кг | 13.11 кг | 1250 |
Профлист Н153-840 1. 0 мм | 12.19 кг | 14.51 кг | 1250 |
Профлист Н153-840 1.2 мм | 14.54 кг | 17.31 кг | 1250 |
Профлист Н153-840 1.25 мм | 15.13 кг | 18.01 кг | 1250 |
Профлист Н153-840 1.4 мм | 16.9 кг | 20.12 кг | 1250 |
Профлист Н153-840 1.5 мм | 18.08 кг | 21.52 кг | 1250 |
