Программа для гидравлического расчета системы отопления: Расчеты и программное обеспечение по инженерной сантехнике VALTEC

Содержание

Программа для проектирования систем отопления Insolo C.O. 6.0 Basic – Эго Инжиниринг

Программа Insolo C.O. 6.0 Basic предназначена для проектирования новых систем отопления, регулирования существующих систем (напр., в зданиях после тепловой модернизации), а также для проектирования системы трубопроводов в системе холодоснабжения. Преимуществом программы является возможность использования многих источников тепла (холода) в одном проекте, что применимо при проектировании, например, четырехтрубных систем.

Новые функции программы

  • Трехмерная визуализация системы во всем здании или на выбранном этаже;
  • Возможность редактирования вертикального масштаба системы;
  • Возможность быстрого отображения нужного плана;
  • Возможность проверки корректности расположения этажей.

Характеристика программы

Программа позволяет выполнить полный гидравлический расчет системы, в рамках которого:

  • Подбирает диаметры трубопроводов.
  • Определяет гидравлические сопротивления отдельных участков с учетом гравитационного давления, являющегося следствием остывания теплоносителя в трубопроводах и потребителях тепла.
  • Определяет общие потери давления в системе.
  • Уменьшает избыток давления в участках посредством подбора предварительных настроек клапанов или подбора диаметра отверстия дроссельной шайбы. Учитывает необходимость обеспечения надлежащего гидравлического сопротивления участка.
  • Подбирает настройки регуляторов перепада давления, установленных проектировщиком в выбранных им местах (основание стояка, ветвь системы, т.д.).
  • Автоматически учитывает требования относительно авторитетов термостатических клапанов (соответствующий перепад давления на клапанах).
  • Подбирает насосные группы.
  • Подбирает насосы.
  • Позволяет применять гидравлические стрелки.
  • Позволяет применять спаренные коллекторы.

Программа позволяет выполнять тепловой расчет, в рамках которого:

  • Определяет теплопоступления от трубопроводов, находящихся в помещениях.
  • Определяет остывание теплоносителя в трубопроводах.
  • Для указанной потребности в тепловой мощности определяет требуемые размеры отопительных приборов.
  • Подбирает нужный расход теплоносителя, поступающего существующим потребителям тепла с учетом его остывания в трубопроводах, а также теплопоступления от трубопроводов (вариант регулирования существующей системы, напр., в утепленных зданиях).
  • Учитывает воздействие остывания теплоносителя в трубопроводах на значение гравитационного давления в отдельных участках, а также на тепловоую мощность потребителей тепла.
  • Определяет параметры проектируемых напольных отопительных приборов.

В программе возможно спроектировать следующие системы:

  • Насосная система.
  • Система трубопроводов: однотрубная, двухтрубная, смешанная.
  • Тепло- или хладоноситель: вода, этиленгликоль, пропиленгликоль.
  • Нижняя и верхняя разводка, системы с горизонтальной разводкой, коллекторные системы.
  • Конвекционные, напольные или стеновые отопительные приборы.
  • Автоматические воздухоотводчики (не должно быть воздуховыпускной системы).
  • Ручные или термостатические радиаторные клапаны.
  • Предварительная регулировка посредством использования клапанов с преднастройкой или дроссельных шайб.
  • Стабилизация перепада давления путем использования дроссельных стабилизаторов.
  • Возможность использования регуляторов расхода.
  • База программы включает в себя данные по трубопроводам, арматуре и отопительным приборам.

В одном проекте можно одновременно использовать различные арматуру, трубопроводы и отопительные приборы.

Программа Insolo C.O. 6.0 Basic дает возможность проектировать большие системы (даже 140 стояков и 12000 отопительных приборов). Поставляемая вместе с программой библиотека типовых фрагметов рисунков (блоков) таких как этажестояки, элементы поквартирных и распределительных систем позволяет быстро создавать развернутую плоскую схему.

Кроме того пользователь сможет создавать почти неограниченное количество собственных блоков, состоящих из любых фрагментов чертежа. Данные блоки могут быть затем использованы в других проектах. Благодаря функции размножения элементов чертежа можно, напр., ввести фрагмент развернутой плоской схемы системы для всего этажа (очередные стояки или поквартирные системы) и затем автоматически создать схему и данные для следующих этажей.

Ввод данных

Исходные данные для проектирования могут задаваться в графической форме на планах и на плоских развернутых схемах. Необходимая информация о начерченных элементах вносится в таблицы, связанные с планом или плоской схемой. Благодаря этому решению можно быстро редактировать как отдельные трубопроводы, отопительные приборы, арматуру, так и выделенные группы оборудования данного типа. С каждым введенным элементом связана система проверки правильности задаваемых данных, а также справочная система, позволяющая получить информацию о задаваемой величине или вызвать нужные данные из базы программы.

Для облегчения процесса ввода данных программа снабжена:

  • Возможностью одновременного редактирования многих элементов системы.
  • Возможностью использования готовых блоков.
  • Умными функциями размножения любых фрагментов рисунка по горизонтали (поквартирные системы) и по вертикали (традиционные вертикальные системы) вместе с соответствующей нумерацией помещений и участков.
  • Возможностью определения неограниченного количества собственных блоков, состоящих из любых фрагментов рисунка.
  • Быстрым доступом к справочной информации по вводимым параметрам.
  • Системой раскрывающихся кнопок, облегчающей доступ к наиболее используемым элементам системы.
  • Функцией динамического связывания данных из рисунка с данными из таблицы.
  • Системой, помогающей в соединении арматуры, отопительных приборов
  • и других элементов системы с помощью трубопроводов.
  • Функцией автоматического создания системы стояков на основании плана.
  • Функцией редактирования данных в таблицах, позволяющей индивидуально определять параметры многих одновременно выделенных элементов рисунка. Благодаря динамической связи рисунка с таблицей с данными, актуально редактируемый в таблице элемент выделяется на плоской схеме.

Проверка правильности заданных данных

  • С каждым заданным элементом связана система проверки правильности данных, а также справочная система, позволяющая получить информацию об задаваемой величине или вызвать соответствующие данные из базы.
  • Программа выдает сообщения о гидравлических неправильностях в спроектированной системе.

Графический редактор

Для создания проекта необходим рисунок с обозначенными зонами помещений. Они могут быть созданы вручную или подгружены вместе со строительными подосновами из программы OZC 6. 1. Если в программе OZC 6.1 была создана трехмерная модель здания, то в программу С.О. будут загружены рисунки вместе с результатами расчета. Если же здание задавалось только в таблицу, то оно будет загружено как список помещений с результатами расчета.

Наиболее комфортный режим работы, позволяющий использовать возможность содействия программ Insolo OZC 6.9 Basic и Insolo C.O. 6.0 Basic

  1. Загрузка строительных подоснов из файлов, напр., DWG, DXF, WMF.
    в программу Insolo OZC 6.9 Basic.
  2. Создание в программе Insolo OZC 6.9 Basic модели здания и выполнение теплового расчета.
  3. Загрузка результатов расчета из программы Insolo OZC 6.9 Basic (значение тепловой нагрузки, а также планов этажей) в программу Insolo C.O. 6.0 Basic.
  4. Создание системы отопления в программе Insolo C.O. 6.0 Basic и выполнение расчета.

Проектирование системы может происходить только на схеме, только на плане или частично на планах и частично на схеме. В случае черчения на планах, программа С.О. автоматически создает простую плоскую схему стояков, соединяющую отдельные планы.

Функции, помогающие в рисовании:

  • Курсор мыши приобретает вид небольшой картинки, соответствующей актуально используемой функции.
  • Отображающиеся вспомогательные линии подсказывают автоматические подключения к характерным точкам (напр., точки подключения отопительных приборов).
  • Параллельное рисование подающих и обратных трубопроводов с заранее определенным шагом, который по мере необходимости приспосабливается к подключаемому оборудованию (напр., к расстоянию точек подсоединения отопительных приборов).
  • Рисование трубопроводов сплошной ломаной линией уменьшает количество необходимых нажатий на мышь.
  • Автоматическая вставка отопительных радиаторов у окон.
  • Автоматическое подсоединение отопительных приборов с нижним подключением к подающим и обратным трубопроводам.
  • Возможность размножения любых фрагментов рисунка в рамках одного этажа или на следующие этажи.
  • Возможность использования зеркальных отображений рисунков.
  • Возможность использования готовые блоков. Содержащаяся в программе библиотека типовых фрагментов рисунка (блоков), в т.ч. этажестояков, элементов поквартирных и распределительных систем, позволяет быстро создавать развернутые плоские схемы.
  • Возможность создания неограниченного количества собственных блоков, состоящих их любых фрагментов рисунка. Создание ранее блоки могут использоваться в разных проектах.

Система наследования данных по умолчанию


Значительная часть параметров, вводимых на первых порах определения здания – это типовые данные для всего здания (т.н. данные по умолчанию). Эти данные используются системой наследования данных. Вводя общие данные, пользователь сможет для каждого типа оборудования определить, напр. , каталожный символ по умолчанию. Этот символ автоматически присваивается каждому типу оборудования, находящемуся на чертеже. Ранее определенный каталожный символ по умолчанию можно в любой момент поменять, даже после вставки оборудования на чертёж. Изменение символа в общих данных приведет к изменению символа всего оборудования данного типа, кроме случаев, когда для данного элемента был задан символ без возможности его изменения.

Данные редактируются в таблице, что позволяет одновременно определять параметры многих элементов рисунка. Связь рисунка с таблицей приводит к тому, что редактируемый в таблице элемент выделяется на схеме. Система наследования данных позволяет:

  • Значительно сэкономить время на этапе ввода данных (нет необходимости многократно задавать одни и те же данные),
  • Быстро менять данные в случае изменения основных положений проекта или создания разных проектов.

Проектирование напольных отопительных приборов

Программа имеет встроенный модуль проектирования напольных отопительных приборов. Он является неотъемлемой частью графической системы проектирования системы отопления. Первым шагом при проектировании теплого пола является определение конструкции перекрытия, в котором находится спираль. Каталоги программы снабжены наиболее употребительными системами напольного отопления, в состав которых входят: трубопроводы, системные плиты, системная тепло- и гидроизоляция, системы крепления трубопроводов. Существует возможность создания каталога наиболее употребительных конструкций, которые потом могут быть использованы в следующих проектах. Программа выполняет расчеты в соответствии с польской нормой PN-EN 1264. Система напольного отопления проектируется согласно выбранному способу монтажа – мокрому или сухому и определенной конструкции перекрытия. Параметры конструкции заданы как данные по умолчанию, характерные для выбранного производителя. Существует возможность индивидуального проектирования теплоизоляции перекрытия. Предварительный расчет эффективности напольного отопительного прибора можно выполнить непосредственно после ввода его конструкции.

Это позволяет ориентировочно оценить тепловую эффективность отопительного прибора, температуру поверхности пола и другие параметры. Полученные результаты могут оказаться пригодными при проектировании теплого пола в конкретных помещениях. Вводя напольные отопительные приборы в плоскую развернутую схему, достаточно указать информацию о типе отопительного прибора, доли его теплоотдачи в тепловой нагрузке помещения, а также части пола, предназначенной под напольный отопительный прибор. Программа во время расчета сама примет нужный шаг трубопроводов в спирали, определит реальную площадь отопительного прибора, а также длину спирали.



Проверка данных и результатов расчета

Во время ввода данных программа проверяет правильность задаваемых данных. Это позволяет значительно ограничить количество ошибок. Во время расчетов программа выполняет полный анализ правильности данных. В итоге проверки данных и результатов расчета программа выдает список обнаруженных ошибок, в котором находится информация о типе ошибки и месте ее появления. Богатая диагностика ошибок позволяет проектировщику оценить качество выполненного проекта. Программа оснащена механизмом быстрого поиска места, в котором появилась ошибка (автоматический поиск таблицы, строки, столбца с ошибочными данными, а также выделение ошибки на развернутой плоской схеме).

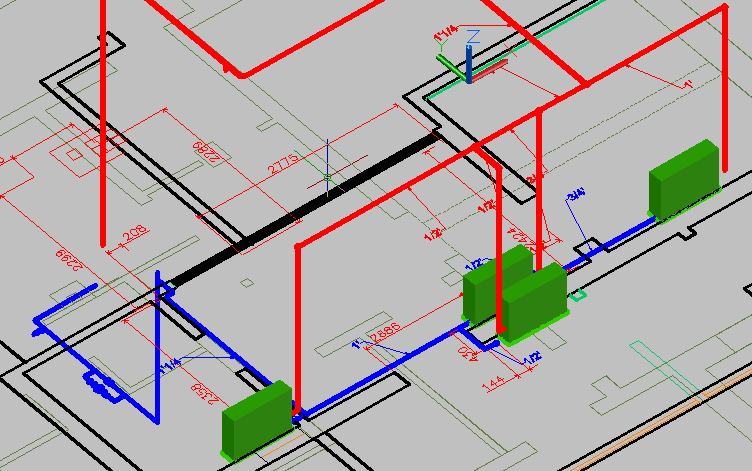

Трехмерная визуализация системы
Программа Insolo C.O. 6.0 Basic оснащена новым модулем трехмерной визуализации системы отопления. Данный модуль похож на модуль трехмерной визуализации здания, который реализован в программе Insolo OZC 6.9 Basic. Благодаря этому модулю очень быстро можно проверить корректность спроектированной системы, а также быстро передвигаться в проекте. ЗD-модуль позволяет перемещать элементы системы относительно вертикального масштаба.

Аксонометрический чертеж системы трубопроводов

Программа Insolo C.O. 6.0 Basic выводит аксонометрический чертеж системы отопления на экран, что позволяет быстро посмотреть спроектированную систему и проверить её. Проектировщик сможет оценить корректность расположения трубопроводов и других элементов системы по отношению к конструкции здания. Для того, чтобы аксонометрия была более читаемая, имеется возможность определения видимости элементов разного типа, например, отопительных приборов или зон помещений, а также возможность просматривания каждого этажа в отдельности.

Результаты расчета

Результаты расчета представляются как в графической, так и в табличной формах. Формат выносок отдельных элементов системы можно модифицировать (выбор отображаемых значений, цвета, размера шрифта, и т.д.).

Содержимое таблиц можно менять (выбор отображаемых столбцов и строк, выбор размера шрифтов), а также можно его отсортировать по любому параметру. Таблицы содержат общие и детальные результаты расчета данного оборудования и участков, а также ведомость материалов и фитингов.

На итоговых чертежах отображаются выноски, содержащие характерные данные для обозначенного ими оборудования. Выноски вполне редактируемы. На них можно размещать все результаты, которые доступны для данного вида оборудования. Возможность сохранения форматов выносок позволяет быстро вернуться к выбранной Вами форме описания рисунка. Результаты расчета могут быть выведены на печать или плоттер. Пользователь может выбрать масштаб рисунка, а также воспользоваться предварительным просмотром, чтобы посмотреть развернутую схему перед печатью.
В случае, когда чертёж не помещается на одном листе бумаги, программа печатает его несколькими фрагментами, которые потом можно склеить в одно целое. Благодаря этому, используя самый простой принтер формата А4, можно получить довольно большие чертежи. Программа оснащена также функцией сохранения чертежей в форматах DXF или DWG. Чертежи с такими форматами могут быть использованы, напр., в программе Auto CAD.

Таблицы с результатами расчета могут выводится на печать, а также переноситься в другие приложения, работающие в среде Windows (напр. , в электронные таблицы, редактор текста, и т.д.).

Системные требования

Программа работает в системах MS Windows (XP, Vista, 7, 8, 8.1, 10) 32 – и 64- разрядные.

Минимальные системные требования:
- Процессор 1200 Мгц,
- Оперативная память 1 ГБ,
- Цветной монитор с разрешением как минимум 1024х768,
- 200 МБ свободной памяти на жестком диске,
- Графическая карта с поддержкой OpenGL как минимум версия 2.0:
      все современные видеокарты должны отвечать минимальным системным требованиям; видеокарты, интегрированные с материнской платой: как минимум GMA 500;

Внимание! Программу Insolo C.O. 6.0 Basic можно активировать в режиме пробной версии, которая будет действовать 30 дней. Эту версию можно будет активировать только один раз!

О правилах выдачи лицензий (ключей) для активации полной версии программы вы можете узнать у сотрудника Эго Инжиниринг, ответственного за Вашу организацию.




TA Select 4 - программа для гидравлического расчета систем отопления и холодоснабжения — ПРОГРАММЫ ПАРТНЕРОВ — АВОК-СОФТ

TA Select это вычислительная программа, которая помогает вам управлять вашей гидравлической системой, начиная со стадии проектирования и до окончания срока службы здания.

Ссылка для перехода на сайт программы

Вместе с нашим балансировочным инструментом TA SCOPE TA программа TA Select  поможет вам достичь:

Наиболее экономичной гидравлической конструкции

TA Select 4 позволяет легко подобрать правильный размер клапанов, значения предустановок и наиболее экономичную конструкцию системы. Для этого нужно только ввести в TA Select:

  • Длины труб
  • Расчетный расход на оконечных устройствах
  • Перепады давления

На выходе вы получаете:

  • Необходимый напор насоса
  • Подробный перечень комплектующих оптимального размера, например, регулирующие и балансировочные клапаны
  • Конструкция установки (гидравлической сети) для загрузки в программы по балансировке
  • Общие длины трубопроводов по диаметрам
  • Объем воды в трубопроводе

Проверка того, что установка работает как нужно …

TA Select 4 связывается с нашим новым балансировочным инструментом TA SCOPE и позволяет легко загружать и выгружать системную информацию в/из программы TA SCOPE. Это ускоряет процесс балансировки и дает возможность проверить, что система при вводе в эксплуатацию соответствует оригинальной конструкции. Затем конструкцию установки (гидравлической сети), спроектированной в TA Select вы загружаете в TA-SCOPE и производите балансировку. После балансировки установки, измеренные данные загружаются в TA Select. Проверяется расход, перепад давления, 2 температуры, перепад давления и мощность. На выходе вы получаете документ в форме распечатанного отчета.

…и в течение всего срока службы системы

Мы хотим, чтобы гидравлическая система работала, как положено, весь срок службы. С помощью TA SCOPE и TA Select можно легко проверить правильно ли работает система.

В TA SCOPE вводится расход, перепад давления, 2 температуры, перепад температуры и мощность. Для анализа этих измеренных данных они загружаются в TA Select.

Ссылка для перехода на сайт программы

Как сделать гидравлический расчет системы отопления

Содержание статьи:

Оформление


Программа полностью соответствует требованиям отечественных . Все табличные формы отвечают ГОСТ 21 .602−2011 и ГОСТ 21 .110−2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101−2013.

Гидравлические схемы и сепараторы

Для повышения точности вычислений был расширен диапазон гидравлических контуров и сепараторов. Гидравлические цепи заменяют трехходовые клапаны на шине символов. Также теплообменники и гидравлические сепараторы теперь могут быть легко интегрированы и рассчитаны непосредственно в вашей конструкции.

Расчет многокотельных систем

Тезисы могут быть гидравлически интегрированы в сеть, и их клапаны и трубы измеряются. Легкая и быстрая в использовании, это будет отличная помощь для вашего творчества на черно-белом и оценить, можно ли найти ваши идеи в реальности или нет, тем самым экономя ваше время и деньги.

В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающая реальную высоту объекта), текстовый элемент (врезка в трубы обозначений трубопровода Т1 и Т2) и спецвыноска.

SketchUp Make

Эта программа предназначается для создания относительно простых трёхмерных объектов, позволяет не просто составить проект самого дома, но и поработать с оформлением интерьера, расстановкой мебели. Принадлежала SketchUp Make компании Google, есть также платная версия SketchUp Pro, но мы будем говорить именно о программах, которыми можно пользоваться бесплатно.

Пользователи отмечают, что SketchUp является простой программой, есть встроенный русификатор, рассчитана на новичков в области 3D-моделирования.

Помимо создания и редактирования 3D-проектов, программа позволяет работать с ландшафтным дизайном , интерьерами, заниматься виртуальной археологией, то есть моделировать исчезнувшие здания, освоить инженерное проектирование. Справочной информации очень много, SketchUp обладает простыми графическими инструментами, такими как «ластик», «кисть» и другими, может конвертировать созданные проекты в различные графические форматы.

Ещё один плюс SketchUp — возможность создать статистику расходования строительных материалов. Конструкции проектируются с точностью до миллиметра. С 2D-чертежами программа не работает.

Ещё одна программа для 3D-моделирования зданий, которой можно пользоваться бесплатно. Можно сделать подробный двухмерный план, который затем преобразуется в трёхмерную модель. Программа позволяет работать с интерьерами, довольно простая, можно менять режимы просмотра готового проекта от прозрачного каркаса до расположения здания среди ландшафта. легко распечатать и сохранить в различных форматах. Envisioneer Express менее популярна, чем SketchUp, но в целом обладает достаточно широким функционалом.

Наглядный пример вычисления для одно горизонтальной и двухтрубной системы отопления сопротивление в трубопроводе

Пример расчета отображает процедуру выполнения гидравлического вычисления. Подбирается участок трубопроводной системы, имеющий значительные тепловые потери. Для примера используется простая схема отопления. Она содержит котел и батареи. В конструкции 10 радиаторов.

Предварительно схема разбивается на участки. На каждом участке сечение труб не меняется. К первому участку относится трубопроводная линия от котла до первого прибора. Второй включает расстояние между первой и второй батареей. Остальные делятся аналогичным образом.

Температура в радиаторах снижается следующим образом. В первом приборе теплоноситель отдает часть тепла, которое уменьшается на 1 кВт. При этом на первом отрезке тепловая энергия имеет значение в 10 кВт, а затем понижается.

Расход теплоносителя считается по следующей формуле: Q=(3.6*Qуч)/(с*(tr-to)).

При этом Qуч – это значение тепловой нагрузки заданного отрезка, с –это удельная теплоемкость воды. Данный показатель имеет постоянное значение. Это 4,2 кДж/кг*с.

tr – это температура жидкости на входе в участок, а to – это температура на выходе.

Существует оптимальная скорость перемещения горячей жидкости внутри системы. Это значение равняется 0,2-0,7м/с. Если цифра снизится, то в конструкции образуются пробки из воздуха.

Для точного расчета скорости стоит учесть материал, из которого изготовлена водопроводная линия. На скорость влияет шероховатость внутренней поверхности изделия.

Для выбора контура рассматривается по отдельности однотрубная и двухтрубная схема.

В первом случае для расчета выбирается стояк с самым большим количеством оборудования. В двухконтурной конструкции для расчета выбирается нагруженный контур. На его основе выполняется вычисление, так как в данном элементе сопротивление выше, чем в остальных.

Для определения размера трубопровода применяется специальная смета. При этом все отрезки схемы суммируются. Теплоотдача трубопроводной линии равняется тепловой энергии, которую выделяет теплоноситель на определенном участке конструкции.

При планировании строительства дома и выполнении отопительного проекта рекомендуется воспользоваться специальным программным обеспечением, которое позволяет просчитать тепловые и гидравлические показатели конструкции с высокой точностью.

Выполнение правильных расчетов влияет на эффективность работы системы регулирования. Сделать гидравлический расчет отопления в частном доме сможет только хороший специалист.

Рабочее окно программы Valtec

Рассмотрим теперь основное окно программы Valtec. Сперва левый столбик:

Выделяем строку «Сведения о проекте» и в правой части окна указываем «Район строительства»:

Если вашего населённого пункта в списках нет, выбираем ближайший.

Далее нужно указать «Тип здания». Т. к. мы делаем расчеты для частного дома, то ставим флажок на «Жилое одноквартирное».

В находящихся ниже строках можно заполнить первые две: «Номер проекта» — 1, «Наименование объекта» — жилой дом. Впрочем, можно не заполнять: это больше нужно для тех, кто проектирует на заказ.

Возвращаемся в левую часть окна программы; вторая сверху строка – «Отопление», в ней есть несколько подпунктов: «Тёплые полы», «Тёплые стены», «Обогрев площадок», «Расчёт теплопотерь», «Отопительные приборы». Сейчас нам нужен только «Расчёт теплопотерь». На этом заголовке нужно кликнуть дважды, после чего правая часть окна поменяется:

Тепловые потери рассчитываются в три этапа, поэтому здесь и три вкладки. В первой вкладке – «Расчет теплопотерь. Этап 1» — автоматически будут заполнены строки под заголовком «Расчётные параметры для выбранного района строительства».

Что делать с полем «Режимы», я расскажу и покажу в следующих материалах, в т. ч. на видео, при расчетах теплопотерь конкретного дома.

Ещё в левом столбце окна программы понадобятся пункты «Гидравлика»:

После расчёта теплопотерь нужно будет сделать гидравлический расчет отопительной системы. Выше уже говорилось, что такой расчет нужен для определения мощности циркуляционного насоса. На самом деле это нужно и для подбора мощности котла.

В следующих материалах я покажу, как выполняется расчет в программе Valtec на конкретном примере.

программа для расчёта системы отопления

Home Plan Pro

Бесплатная программа для создания плана дома, поддерживающая форматы BMP, GIF, JPG. Обладает достаточно простым интерфейсом, может работать с цветовыми палитрами, разными уровнями и слоями, отличается большим числом готовых конструкций, таких как окна, дверные проёмы, предметы меблировки. Готовый план дома Home Plan Pro можно распечатать в нескольких проекциях. Предназначается именно для новичков, а не профессионалов в области архитектуры.

Программа с множеством функций, которые позволяют экспериментировать с трёхмерными изображениями зданий, ландшафта и интерьеров. Примечательно, что с FloorPlan 3D часто работают профессиональные дизайнеры, что говорит о её высоком функционале и преимуществах. Автоматически создаются сведения не только о количестве, но и стоимости материалов, проектируются уровни и этажи, добавляются тексты, крыши, окна и лестницы , библиотека весьма обширна. Есть несколько версий. Работает с такими эффектами, как снег и дождь, эскиз можно посмотреть под любым углом, а дизайн можно спроектировать до самых мелких деталей.

Данную программу можно назвать условно-бесплатной — пользоваться можно только 30 дней с момента установки, после, если будет желание, следует покупать лицензию. CyberMotion 3D-Designer 13 позволяет создавать трёхмерные модели, анимацию, заниматься рендерингом. Программа используется далеко не только для создания проектов и дизайна домов , можно просто заниматься анимацией, делая своих персонажей.

Среди более специализированных программ можно отметить Sweet Home 3D, созданную специально для моделирования дизайна интерьеров, а также «ЛИРА-САПР 2013», предназначенную для расчёта нагрузки на строительные конструкции.

Больше всего положительных отзывов в сети о программе SketchUp, как о программном продукте, наиболее приспособленном для использования новичками.

Ведомость циркуляционных колец, ведомость гидравлического расчета циркуляционных колец и настройки арматуры



Реализован гидравлический расчет систем водяного отопления по СНиП 41−01−2003 (гидравлический расчет главного циркуляционного кольца и гидравлический расчет второстепенных колец). В Менеджере проекта формируются отчеты «Ведомость гидравлического расчета циркуляционных колец» и «Ведомость циркуляционных колец». Обе ведомости можно вывести в Excel.

Автоматическое напольное копирование Для многоэтажных зданий с таким же или аналогичным планом этажа удобно копировать несколько копий типичного этажа. Все скопированные комнаты автоматически перенумеруются на новые этажи, и все описания радиаторов также обновляются.

Вот почему хорошо проверить вашу работу. Например, если вы забыли присоединиться к конвейеру или нарисовать его так близко к подключению, программа предупредит вас о самой ошибке и покажет точное местоположение конвейера. Он даже предупреждает вас о таких ошибках, как подключение фида к обратному и наоборот.


В отчет «Настройки арматуры» выводится информация о всей балансировочной арматуре, используемой в модели: номер стояка, его тип, в каком помещении располагается. Кроме того, здесь отображаются все данные, необходимые для настройки. Отчет можно вывести в Excel.

Общий отчет

В общий отчет выводятся основные параметры проекта, информация о теплоносителе, трубах и расчетные данные. Отчет обновляется при каждом запуске расчетов и может быть выведен в Word и Excel.

Программа отобразит диалог ввода расстояния от стояка в метрах, чтобы найти свободные нагреватели. Если он найдет свободный нагреватель, он подключит его к стояку. В зависимости от относительного положения стояка и нагревателя программа выбирает наиболее подходящий вариант подключения. При подключении двух нагревателей, соединенных с стояком в одной точке, соединение изменяется, чтобы избежать перекрытия трубы.

После подключения к вертикальной трубе поднимающаяся труба автоматически оканчивается на верхнем этаже. Автоматическое подключение радиаторов в полАвтоматизация, однако, избегала нормального подключения радиаторов в полу. Программа решит все случаи, такие как угловые соединения в стене или прямо на пол.

Программа для проектирования трубопроводных систем

       Новая  расчетная программа Aquatherm Project UA

Пакет программ AquathermProjectUA для проектирования внутренних инженерных систем содержит:

1. Программа Aqua—therm 4 HCR — позволяет редактировать планы и развертки любой системы центрального радиаторного отопления в одно- или двухтрубной системе, а также систем отопления полов и стен. Охватывает также системы хладоснабжения. Графический редактор позволяет самостоятельно начертить схему здания, используя сканированные строительные чертежи либо применяя более выгодное для проектировщика решение – импорт строительных чертежей из файлов dwg, dxf,  с распознаванием стен и помещений. Проекции и развертки  с нанесенными системой и результатами расчетов можно также экспортировать в этих  форматах. Программа выполняет комплексный тепловой и гидравлический расчет, а также автоматически создает полную спецификацию материалов.

2. Программа Aquathermheat&energy 4 —  служит для выполнения расчета теплопотерь  здания и сезонного потребления энергии. Программа определяет баланс вентиляционного воздуха в помещениях, рассчитывает температуру воздуха в неотапливаемых помещениях. Программа считывает конструкцию здания из чертежа, записанного программой Aqua-therm 4 HCR, благодаря чему конструкция, загруженная из файла dwg или dxf, либо начерченная в графическом редакторе программы Aqua-therm, требует лишь дополнения таких данных, как  структура стен, данные для вентиляции и т.п. Это новаторское решение значительно уменьшает количество труда, необходимого на выполнения расчетов теплопотерь, а также гарантирует полное соответствие данных в обоих приложениях (эти данные сохраняются в одном файле, который обслуживают обе программы).

3. Программа Aquatherm—san 4 TS – служит для проектирования внутренних систем водоснабжения  и канализации. Оснащена графическим редактором, который позволяет быстро начертить план и развертку системы и дополнить данные . Выполняет гидравлические и тепловые расчеты, а также автоматически создает полную спецификацию материалов. В расчетах циркуляционной сети применяется т.н. термический метод, который соответствует предписаниям DVGW и ДБН Украины. Проекции и развертки  с нанесенными системой и результатами расчетов можно также экспортировать в форматах dwg, dxf.

Загрузить программу Aquatherm Project UA

Программа полноценная, бесплатная, с открытой лицензией до 01.03.2018г.

Для Активации программ необходимо ввести следующие коды:

AD-AQTUA-1700-000-FH – для активации Aquatherm-heat&energy/Aqua-therm 4 HCR

DD-AQTUA-1700-000-UD — для активации Aquatherm-San 4

Скачать справочные и учебные материалы можна по ссылке:

Справка по программе Aqua-therm

Справка по программе_Aquatherm-san

Справка по программе Aquatherm h&e.pdf

Уроки по программе Aquatherm Project UA.pdf

Программа предназначена для определения тепловой мощности системы отопления, подбора отопительных приборов, расчета гидравлической схемы системы отопления и труб для теплого пола и для расчета водопроводных труб для горячего и холодного  водоснабжения. В программе AquathermIntegraCAD применено много решений что ускоряют и облегчают работу над проектом. Важнейшие из них: — графический процесс ввода данных с применением чертежей в AutoCAD; — представление результатов расчетов на схеме и поэтажных планах в форматах dwg и pdf; — многооконная среда, позволяющая одновременно просматривать много типов данных, итогов расчетов и т.д.; — простая совместная работа с принтером, плоттером, с функцией предварительного просмотра страниц перед печатью; — диагностика ошибок, а также функция автоматического их поиска на схеме;

— быстрый доступ к каталогам данных по трубах, отопительных приборов и арматуры.

Скачать программу AquathermIntegraCAD* * Внимание! Для работы программы необходимо приобрести у нас регистрационный ключ доступа к программе. . Скачать демо-версию программы IntegraCAD*

Скачать демо-версию программы IntegraCAD*

* Данная версия имеет некоторые ограничения.

Cправка к программе AquathermIntegraCAD

aquatherm.ua

Онлайн калькуляторы для расчета системы отопления Расчет системы отопления в частном доме и квартире

Расчет системы отопления – это очень важный этап, от которого во многом зависит последующий комфорт и удобство проживания в доме. Мы подготовили для вас десятки бесплатных онлайн-калькуляторов, которые облегчат расчеты, и все они собраны в рубрике «Система отопления»! Но для начала выясним, как вообще рассчитывается отопительная система?

Этап №1. Вначале рассчитываются теплопотери здания – эти сведения необходимы для того, чтобы определить мощность отопительного котла и каждого из радиаторов в частности. В этом вам поможет наш калькулятор теплопотерь! Что характерно, их следует рассчитывать для каждого помещения, в котором имеется наружная стена.

Этап №2. Далее нужно выбрать температурный режим. В среднем, для расчетов используется значение 75/65/20, что полностью соответствует требованиям EN 442. Если выберите именно этот режим, то уж точно не ошибетесь, ведь на него настроена большая часть всех импортных отопительных котлов.

Этап №3. После этого подбирается мощность радиаторов с учетом полученных теплопотерь в помещении. Также вам может пригодиться бесплатный калькулятор расчета количества секций радиатора отопления.

Этап №4. Для подбора подходящего циркуляционного насоса и труб нужного диаметра производится гидравлический расчет. Чтобы выполнить его, нужны специальные знания и соответствующие таблицы. Также можно воспользоваться калькулятором расчета производительности циркуляционного насоса.

Этап №5. Теперь нужно выбрать котел. Детальнее о выборе отопительного котла можно узнать из статей данной рубрики нашего сайта.

Этап №6. В конце необходимо рассчитать объем системы отопления. Ведь именно от вместительности сети будет зависеть объем расширительного бака. Здесь вам поможет калькулятор расчета общего объема системы отопления.

На заметку! Эти, а также многие другие онлайн-калькуляторы можно найти в данной рубрике сайта. Воспользуйтесь ими, чтобы максимально облегчить рабочий процесс!

stroyday.ru

Аппаратное обеспечение

Процессор
Процессор Intel Pentium Core 2 Duo или аналогичные по производительности
Оперативная память
От 1 Гб, рекомендовано 4 Гб и больше при работе с большими проектами
Пространство на жестком диске
Для полной установки программы необходимо около 500 Мб
Монитор
Минимально требуемое разрешение: 1024×768. Рекомендуемое разрешение: 1280×1024 или выше
Видеокарта
Видеоадаптер с OpenGL-совместимой аппаратной 3D-акселерацией.
Дополнительные устройства
  • DVD-ROM (при установке программы с соответствующего носителя).
  • Выход в Интернет (при online-регистрации программы).
  • Мышь или другие устройства указания.
Дополнительное программное обеспечение
  • При использовании внешнего редактора таблиц рекомендуется использовать Microsoft Excel.
  • При использовании внешнего текстового редактора рекомендуется использовать Microsoft Word.
  • При использовании внешнего текстового редактора рекомендуется использовать OpenOffice.org.

Каждый, кто планирует строительство собственного дома, задумывается о составлении проекта. Приятно почувствовать себя архитектором и попробовать свои силы, создавая наглядный план будущего дома. Что ж, программы для проектирования домов есть, причём можно выбрать бесплатные версии.

Операционная система

  • Microsoft Windows 10 (32- или 64-битная).
  • Microsoft Windows 8 (32- или 64-bit), в том числе Enterprise, Pro или Core.
  • Microsoft Windows 7 Service Pack 1 (32- или 64-бит), в том числе Enterprise, Ultimate, Professional или Home Premium.
  • Microsoft Windows Vista (32- или 64-бит, пакет обновления SP1 или более поздний), в том числе Enterprise, Business, Ultimate или Home Premium edition.

ВНИМАНИЕ!
Для установки и при первом запуске программы в операционной системе должны быть настроены права администратора. . Примечание.
После установки необходимо провести активацию программы посредством Мастера регистрации

В противном случае программа будет работать в демонстрационном режиме.

Примечание.
После установки необходимо провести активацию программы посредством Мастера регистрации. В противном случае программа будет работать в демонстрационном режиме.

Гидравлический и тепловой расчет. Формирование трехмерной твердотельной модели системы отопления

При проведении расчета программа создает полную трехмерную модель системы отопления. Реализована возможность просматривать расчетные параметры в участках сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя, скорости движения, потерь давления в трубах и на местных сопротивлениях, а по результатам этих расчетов осуществляется подбор диаметра труб и числа секций радиаторов.

Расчеты графической сетки позволяют выбирать области системы для определения массы, например. Строительство секторов, этажей или квартир. С помощью большого количества наборов данных производителя для систем трубопроводов и вентиляции, включая все необходимые компоненты, можно без каких-либо дополнительных усилий экспортировать реалистичный список деталей со всеми трубами, фитингами, редукторами и аксессуарами. Идеально подходит для предложения или тендера.


На странице свойств Вход в систему отопления
можно увидеть список колец. Кроме того, имеется возможность визуализации кольца в расчетной модели. Также отображена разность увязки второстепенных колец с главным кольцом. Это позволяет увидеть кольца и найти нужное место установки балансировочной арматуры для увязки второстепенных колец с главным.

Если запрошенная труба или изоляционный материал недоступна в качестве набора данных, он может быть легко и быстро обнаружен как материал, нейтральный для производителя. Результаты расчета автоматически интегрируются в чертеж и обновляются с каждой модификацией расчета. Благодаря свободно конфигурируемым блокам маркировки вы можете контролировать, какие данные расчета должны быть опубликованы с помощью чертежа.

Шаг 1. Расчет теплопотерь дома

Эти данные понадобятся для определения необходимой мощности системы отопления, т.е котла, и тепловой мощности каждого радиатора в отдельности. Для этого можно воспользоваться нашим онлайн-калькулятором теплопотерь. Их нужно рассчитать для каждой комнаты в доме, имеющей наружную стену.

Проверка. Рассчитанные теплопотери каждого помещения делим на его квадратуру и получаем удельные теплопотери в Вт/кв.м. Обычно они варьируются от 50 до 150 Вт/кв.м. Если ваши показатели сильно отличаются от приведенных, то, возможно, была допущена ошибка. Теплопотери комнат верхнего этажа самые большие, затем идут теплопотери первого этажа и меньше всего они у комнат средних этажей.

Программа Oventrop co выбираем полипропиленовые трубы

Oventrop co предназначена для выполнения быстрых расчетов. Перед работой вносятся нужные настройки и подбираются элементы оборудования. При этом создаются разнообразные схемы отопления. В них вносятся изменения. Данная программа для гидравлического расчета позволяет определить расход теплоносителя и выбрать трубы нужного диаметра. Она помогает выполнить вычисления для однотрубной и двухтрубной конструкций. С ней удобно работать. Программа оснащена готовыми блоками и каталогами материалов.

Регулировка существующей конструкции производится с помощью подбора мощности и необходимого оборудования. Программа помогает выбрать характеристики арматуры.

Результаты расчетов можно перевести в операционную систему в удобном варианте.

Инструменты в Главном меню программы Valtec

У Valtec, как и у любой другой программы, вверху расположено главное меню.

Кликаем на кнопку «Файл» и в открывшемся подменю видим стандартные инструменты, известные любому пользователю компьютера по другим программам:

Дальше: «Инструменты» — «Калькулятор»:

— запускается программа «Калькулятор», встроенная в  Windows – для выполнения расчётов:

С помощью «Конвертера» мы будем переводить одни единицы измерения в другие:

Здесь три столбца:

В крайнем левом выбираем ту физическую величину, с которой работаем, например, давление. В среднем столбце — единицу, из которой нужно перевести (например, Паскали – Па), а в правом – в которую нужно перевести (например, в атмосферы технические). В левом верхнем углу калькулятора есть две строки, в верхнюю будем вбивать полученное при расчетах значение, а в нижней будет сразу отображаться перевод в требуемые единицы измерения… Но обо всём  этом поговорим в своё время, когда дойдёт до практики.

А пока продолжаем знакомиться с меню «Инструменты». «Генератор бланков»:

Это нужно для проектировщиков, выполняющих проекты на заказ. Если мы делаем отопление только в своём доме, то «Генератор бланков» нам без надобности.

Следующая кнопка в главном меню программы Valtec – «Стили»:

Она для управления внешним видом окна программы – подстраивает под то программное обеспечение, которое установлено на вашем компьютере. По мне так ненужный прибамбас, т. к. я из тех, для кого главное не «шашечки», а доехать. А вы для себя решайте сами.

Дальше в главном меню кнопка «Справки»:

Рассмотрим более подробно инструменты, находящиеся под этой кнопкой.

В «Климатологии» выбираем район строительства:

Потери тепла в доме зависят не только от материалов стен и прочих конструкций, а и от климата местности, где здание находится. Следовательно, и требования к системе отопления зависят от климата.

В левой колонке находим район, в котором живём (республику, область, край, город). Если нашего населённого пункта здесь нет, то выбираем ближайший.

«Материалы». Здесь перечислены параметры разных строительных материалов, применяемых в конструкциях домов. Именно поэтому при сборе исходных данных (см. предыдущие материалы по проектированию) мы перечисляли материалы стен, полов, потолков:

Инструмент «Проёмы». Здесь сведения по дверным и оконным проёмам:

«Трубы». Здесь собраны сведения о параметрах труб, применяемых в системах отопления: размеры внутренние, наружные, коэффициенты сопротивления, шероховатость внутренних поверхностей:

Это нам понадобится при гидравлических расчётах – для определения мощности .

«Теплоносители». Собственно, здесь ничего кроме характеристик тех теплоносителей, которые могут быть залиты в систему отопления дома:

Эти характеристики — теплоёмкость, плотность, вязкость.

Не всегда в качестве теплоносителя используют воду, бывает, что в систему заливают антифризы, называемые в простонародии «незамерзайками». О выборе теплоносителя поговорим в отдельной статье.

«Потребители» для расчета системы отопления не нужны, т. к. этот инструмент для расчётов систем водоснабжения:

«КМС» (коэффициенты местного сопротивления):

Любой отопительный прибор (радиатор, вентиль, термостат и пр.) создаёт сопротивление для движения теплоносителя, и эти сопротивления нужно учесть, чтобы правильно подобрать мощность  циркуляционного насоса.

«Приборы по DIN». Это, как и «Потребители», больше касается  систем водоснабжения:

Вычисления какие надо и как их провести

Гидравлический расчет– это сложный этап в проектировании системы обогрева. Расчет отопительной конструкции в деревянном или кирпичном строении производится по одинаковой схеме.

Современные системы выполняются из качественных материалов и позволяют вести контроль и отмечать незначительные изменения температуры.

Использование современных схем позволяет уменьшить уровень потребления энергии и повысить экономичность конструкции.

Чтобы выполнить гидравлический расчет трубопроводов получаются следующие данные:

  1. Вычисляется показатель теплового баланса отапливаемых строений.
  2. Подбирается вид теплообменника и выполняется расстановка.
  3. Выбирается разновидность трубопровода и арматура.
  4. Выполняется чертеж конструкции. Графический вид схемы отображает тепловые нагрузки и расстояния участков для расчета.
  5. Монтируется контур с циркуляцией, который представляет замкнутое кольцо.

Вычисление позволяет получить следующую информацию:

  • выбор подходящего сечения труб для работы конструкции;
  • обеспечение гидравлической стабильности оборудования в разных областях отопления;
  • показатели давления и расхода воды во время работы системы.

Основной задачей расчета является подбор сечения для трубопроводной линии и определение перепадов давления для выбора насоса.

Гидравлический расчет простого трубопровода состоит из следующих этапов:

  1. Если известна мощность радиаторов, то производится чертеж расстановки приборов.
  2. Определяется расход теплоносителя и диаметра магистрали.
  3. Выполняется расчет гидравлического сопротивления трубопровода и выбор насоса.
  4. Рассчитывается объем жидкости в конструкции и размеры расширительной емкости.

Для определения расхода теплоносителя применяется следующая формула: G =860q/∆t. При этом G – это расход теплоносителя, q – это мощность батареи; ∆t – это разница температур на обратной и подающей линии. Для определения сечения труб используются таблицы шевелева для гидравлического расчета. В них отображается значение диаметра в зависимости от расхода теплоносителя.

Кроме того, выполняя расчет водоснабжения, требуется учитывать такие показатели как мощность насосного оборудования, понижение температуры и показатель потерь давления.

В чем заключается суть подобного расчета

Главным отличием современных систем является специальный механизм, обеспечивающий гидравлический режим. Современные разработки и высококачественные материалы, которые используются сегодня в системах отопления, дают возможность своевременного реагирования на малейшее температурное колебание. Казалось бы, это очень выгодно: экономится энергия, а следовательно, наши затраты на отопления минимизируются. Но с другой стороны такое оборудование требует специальных знаний касаемо использования высокотехнологичной арматуры регулировки, а также других элементов при обустройстве системы.

Важная информация! Сочетание гидрорасчета и арматуры регулировки – это залог эффективности и работоспособности современных систем отопления.

Существуют некие обстоятельства, ввиду которых мы должны соблюдать приведенные выше условия.

  1. Теплоноситель должен подаваться в приборы нагрева в должном количестве – так вы добьетесь баланса тепла при условии, что вы будете задавать температуру в здании, а температура снаружи будет меняться.
  2. Отсутствие шума, долговечность и стабильность работы отопительной системы.
  3. Минимум затрат при эксплуатации, в частности, электроэнергии, которые направлялись бы на то, чтобы преодолеть гидравлическое сопротивление трубопровода.
  4. Затраты на установку системы нужно свести к минимуму,  что в большей мере зависит от диаметра трубопровода.

Видео инструкция

Отчеты о прошедших мероприятиях Группы компаний CSoft

Компания CSoft приняла участие в XX конференции и выставке «Информационное моделирование зданий (BIM). Программное обеспечение для эффективного проектирования и расчетов инженерных систем», организованной Некоммерческим партнерством «Инженеры по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике» (НП «АВОК»).

В этом году в конференции приняли участие 250 специалистов из 55 городов РФ и зарубежья.

Линейка программных продуктов nanoCAD пополнилась решением для проектирования систем отопления зданий и сооружений nanoCAD Отопление 1.0. Эта программа — первый продукт на платформе nanoCAD, полностью охватывающий один из разделов проектирования ОВ.

Программа Instal-Therm HCR

Программа Instal-Therm HCR предоставляет возможность рассчитать обогрев поверхностей и радиаторы. Она предлагается в комплекте программы Тесе, в которой содержится программа для расчета тепловых потерь, сканирование чертежей и проектирование разных типов водоснабжения. Программа оснащена разнообразными каталогами, которые содержат фитинги, теплоизоляцию, батареи и различную арматуру.

Расчет системы отопления предоставляется в виде спецификаций.

Программный результат расчета предоставляет следующие возможности:

  • выбор трубопроводной линии, что позволяет сделать расчет диаметра трубопровода;
  • выбор батарей;
  • определение высоты для размещения насосного оборудования;
  • вычисление значений отопительных поверхностей;
  • вычисление температурного значения.

Схема отопления двухэтажного дома

Данная программа не предусматривает функции вывода на печать. В бесплатной версии предоставляется возможность сделать три проекта.

Расчет давления в трубопроводе считается важной составляющей схемы регулирования. Чтобы правильно подобрать регулирующую арматуру потребуются точные данные

От этого зависит работа конструкции.

Базы данных оборудования


База данных содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.

Благодаря большому количеству оригинальных данных изготовителя вы можете сделать следующий шаг к реалистичному планированию с помощью проверенных систем и компонентов. Это позволяет рассчитывать с помощью реальных настроек продукта, и в результате вы получаете полное определение массы, включая номера статей. Вы также можете рассчитать с использованием нейтрального материала.

Благодаря визуальной обратной связи входных значений или результатов расчетов возможна быстрая и простая оценка множества данных. Размеры, материалы, а также скорости, потери давления и многое другое прекрасно визуализируются соответствующей окраской сети.

Все базы данных открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего нет необходимости владеть навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

Согласованность данных


Для согласования данных в используется специализированный Менеджер проектов
. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту . Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.

Нелегко найти планы по дизайну сада с бесплатными загрузками. Многие программы предлагают только пробную версию в течение ограниченного времени, однако некоторые предлагают полные версии. Нам удалось собрать достойный отбор, который вы найдете без какой-либо дополнительной пользы. В любом случае, чтобы убедиться, что работа выполнена правильно, лучше всего оценить ее с помощью профессиональной дизайнерской программы, включая весь спектр мебели, электрических и отопительных систем и зданий, чтобы иметь полную и полную программу работы.

С помощью этого бесплатного программного обеспечения для проектирования сада вы можете либо создать его с нуля, либо воспользоваться такими интерактивными темами, как традиционные коттеджные сады. Технология, используемая этой программой, является ударной волной, поэтому перед загрузкой плагина. Использование этой программы очень простое и интуитивно понятное. Вы можете сэкономить до 10 проектов в саду.

Также имеется возможность получать поэтажные спецификации оборудования

Это особенно важно в тех случаях, когда проектируется крупный объект и необходимо определить, какое отопительное оборудование нужно доставить на определенный этаж.

Кроме того, предусмотрена возможность настройки шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

Планы по дизайну сада с бесплатной загрузкой

После того, как вы закончите работу, вы сможете распечатать свою работу. Программы, которые являются частью этого отбора, могут быть загружены бесплатно. Это означает, что вы можете использовать их в автономном режиме, поэтому вам не нужно подключаться к Интернету в любое время. Если вы предпочитаете использовать онлайн-программы, вы можете искать то, что, по вашему мнению, наилучшим образом соответствует вашим потребностям между нашими выборами программы для проектирования.

Там, где это возможно, программа привлекает вас

Программа претерпела несколько изменений. Программа предлагает комплексный проект от расчета потерь тепла к . Расчет теплопотерь расчета системы отопления по спецификации подогрева пола и расчета цены. Если вы выходите за пределы активного пола, программа предупреждает вас о предупреждающем сигнале. Вы можете использовать автоматический чертеж в самых сложных деталях, например, при подключении радиатора к стояке. В многоэтажном здании с различными планами этажей ручной рисунок представляет собой трудоемкую и трудоемкую проблему.

Работа с этажами и стояками

В программе реализована возможность загрузить помещения из или . Также инженер может самостоятельно определить контуры помещения и в автоматическом, и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта
. Здесь же можно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого не требуется открывать по отдельности каждый чертеж.

На каждом этапе планирования может быть рассчитана программа, рассчитанная программой. Благодаря уже одной схеме трубопровода вы можете быстро определить рабочую гидравлическую систему и детализированные массы для ваших торгов. На другом конце шкалы вычисление с помощью трехмерной модели обеспечивает ближайшую близость к фактической реализации.

Все больше и больше существующих систем обновляются, реконструируются или обновляются. Чтобы рассматривать эти системы в соответствии с реальностью, размеры могут легко фиксироваться в частях сечения или для всей сети. Прямая навигация в системе трубной сети является одним из непревзойденных преимуществ интегрированного вычисления графической сети. Неблагоприятные пути потока или части сечения отображаются непосредственно в модели. И наоборот, вы можете использовать опцию простого выбора объекта в сети, чтобы редактировать свои данные расчета.

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

Интеллектуальные объекты nanoCAD Отопление

Все объекты (трубопроводы, отопительные приборы, трубопроводная арматура и т. д.) являются интеллектуальными. Любой из объектов обладает характерными для этого элемента свойствами, которые в процессе проектирования можно редактировать. Для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер, для отопительных приборов — типоразмер или количество секций и характеристики обвязки с учетом арматуры, а для трубопроводной арматуры — сортамент и типоразмер.

В этом отношении не требуется ознакомление. Точные данные СМИ уже содержатся. Конечно, вы также можете определить собственные среды. Гидравлическая балансировка может выполняться в основном с помощью термостатических клапанов, клапанов блокировки и оптимального сочетания обоих. Гидравлическая балансировка выполняется на каждую установку и на каждую секцию насоса. Чрезмерное давление регулируется регуляторами дифференциального давления с замкнутым контуром или насосом. Возможны несколько регулирующих клапанов.

Заключение

Радиатор в квартире

Расчет отопления по предложенной формуле и программе основан на использовании средних показателей. Этот метод можно применять для вычисления приблизительной мощности отопительной системы жилого частного дома. В случае сложного отопления, включающего подогрев бассейна, кондиционирование и вентиляцию, а также при расчете системы обогрева производственных объектов и организаций общественного питания требуется обращаться в специализированные проектные организации.

Примерный подбор оборудования для отопления при расчете по средним показателям приемлем и тогда, когда целесообразнее предусмотреть определенный запас мощности теплового генератора, чем платить за работу проектной организации. Потому что стоимость услуг по проектированию может оказаться выше затрат на избыточную мощность. Окончательную комплектацию системы отопления и оборудования во всех случаях необходимо согласовывать со специалистами.

nanoCAD Отопление

Программа nanoCAD Отопление предназначена для проектирования систем отопления зданий и сооружений. В программе представлена расчетная (гидравлический и тепловой расчет системы водяного отопления по СНиП 41−01−2003) и графическая части раздела проектирования «Отопление» и автоматическое специфицирование.

Программа nanoCAD Отопление реализована на базе ядра nanoCAD версии 8.0. Выходная документация сохраняется в формате *.dwg и (для табличных форм) в форматах MS Office или OpenOffice.org.

Программный продукт nanoCAD Отопление включает в себя специализированные инструменты инженера-проектировщика отопительных систем. Из создаваемой модели систем отопления пользователь получает практически всю необходимую документацию:

  • поэтажные планы систем отопления;
  • аксонометрические схемы систем отопления;
  • спецификацию оборудования;
  • экспликацию помещений;
  • общий отчет по проекту;
  • ведомость объемов работ;
  • ведомость отопительных приборов;
  • ведомость циркуляционных колец;
  • ведомость гидравлического расчета циркуляционных колец;
  • отчет по настройкам арматуры;
  • ведомость теплового расчета приборов отопления;
  • трехмерную твердотельную модель системы отопления.

Следует отметить, что трехмерная модель системы, аксонометрические схемы, спецификация оборудования и ведомости с отчетами генерируются автоматически.

Удобный интерфейс

Программа nanoCAD Отопление имеет привычный интерфейс стандартных CAD-систем, что позволяет сократить до минимума сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в nanoCAD Отопление реализованы сервисные функции создания моделей систем отопления, такие как контекстное меню, режимы отслеживания, объектной привязки и т.п.

наверх

Интеллектуальные объекты nanoCAD Отопление

Все объекты nanoCAD Отопление (трубопроводы, отопительные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Любой из объектов обладает характерными для этого элемента свойствами, которые в процессе проектирования можно редактировать. Для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер, для отопительных приборов — типоразмер или количество секций и характеристики обвязки с учетом арматуры, а для трубопроводной арматуры — сортамент и типоразмер.

наверх

Базы данных оборудования

База данных nanoCAD Отопление содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и др.

Все базы данных nanoCAD Отопление открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего нет необходимости владеть навыками программирования. Достаточно умения работать в простейшем табличном редакторе.

наверх

Работа с этажами и стояками

В программе реализована возможность загрузить помещения из Archicad или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения и в автоматическом, и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же можно изменить характеристики (свойства) каждого этажа или помещения — теперь для этого не требуется открывать по отдельности каждый чертеж.

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.

наверх

Гидравлический и тепловой расчет. Формирование трехмерной твердотельной модели системы отопления

При проведении расчета программа создает полную трехмерную модель системы отопления. Реализована возможность просматривать расчетные параметры в участках сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя, скорости движения, потерь давления в трубах и на местных сопротивлениях, а по результатам этих расчетов осуществляется подбор диаметра труб и числа секций радиаторов.

На странице свойств Вход в систему отопления можно увидеть список колец. Кроме того, имеется возможность визуализации кольца в расчетной модели. Также отображена разность увязки второстепенных колец с главным кольцом. Это позволяет увидеть кольца и найти нужное место установки балансировочной арматуры для увязки второстепенных колец с главным.

наверх

Оформление

Программа nanoCAD Отопление полностью соответствует требованиям отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.602−2011 и ГОСТ 21.110−2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101−2013.

В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающая реальную высоту объекта), текстовый элемент (врезка в трубы обозначений трубопровода Т1 и Т2) и спецвыноска.

наверх

Согласованность данных

Для согласования данных в nanoCAD Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления.

Также имеется возможность получать поэтажные спецификации оборудования. Это особенно важно в тех случаях, когда проектируется крупный объект и необходимо определить, какое отопительное оборудование нужно доставить на определенный этаж.

Кроме того, предусмотрена возможность настройки шаблона спецификации, что обеспечивает большое преимущество при получении документации, необходимой пользователю.

наверх

Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.

наверх

Общий отчет

В общий отчет выводятся основные параметры проекта, информация о теплоносителе, трубах и расчетные данные. Отчет обновляется при каждом запуске расчетов и может быть выведен в Word и Excel.

наверх

Ведомость объемов работ

Программа поддерживает возможность получения ведомости объемов строительных и монтажных работ и ее вывода в Word, Excel или в CAD-систему.

наверх

Ведомость циркуляционных колец, ведомость гидравлического расчета циркуляционных колец и настройки арматуры

Реализован гидравлический расчет систем водяного отопления по СНиП 41−01−2003 (гидравлический расчет главного циркуляционного кольца и гидравлический расчет второстепенных колец). В Менеджере проекта формируются отчеты «Ведомость гидравлического расчета циркуляционных колец» и «Ведомость циркуляционных колец». Обе ведомости можно вывести в Excel.

В отчет «Настройки арматуры» выводится информация о всей балансировочной арматуре, используемой в модели: номер стояка, его тип, в каком помещении располагается. Кроме того, здесь отображаются все данные, необходимые для настройки. Отчет можно вывести в Excel.

наверх

Ведомость теплового расчета приборов отопления

Реализован тепловой расчет систем отопления. В Менеджере проекта формируется ведомость теплового расчета приборов отопления, которую можно вывести в Excel.

наверх

Отчеты «Приборы отопления» и «Список приборов отопления»

В nanoCAD Отопление предусмотрены отчеты «Приборы отопления» и «Список приборов отопления» с возможностью вывода по этажам. Эта функция позволяет заранее сообщить монтажникам, какие приборы и с какими обвязками потребуется доставить на определенный этаж, что поможет значительно ускорить монтаж системы отопления. Отчеты можно вывести в Excel.

наверх

Интеграция nanoCAD Отопление с программами MS Office и OpenOffice.org

В программе nanoCAD Отопление реализована возможность экспорта табличных данных (спецификации оборудования, приборы отопления, общий отчет, ведомости отопительных приборов, ведомости гидравлического расчета циркуляционных колец, настройки арматуры и ведомости циркуляционных колец) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления сметы) сотруднику, на компьютере которого не установлен графический редактор.

наверх

Передача данных через IFC

nanoCAD Отопление поддерживает концепцию OpenBIM. Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в nanoCAD Отопление, вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то Archicad, Revit, Allplan и др.

Модель, выполненная в nanoCAD Отопление, экспортируется в файл стандарта IFC с помощью команды Экспортировать модель в IFC в Менеджере проекта.

Посмотреть и проанализировать модель, а также посмотреть все свойства объектов можно, например, в IFC-вьювере от компании Solibri. Это также удобно для просмотра модели заказчиком.

наверх

ПО для расчёта гидравлики | Аква-Пекс

Компания «Аква-Пекс» предлагает Вашему вниманию пакет программ для гидравлического расчета систем отопления, холодоснабжения, горячего и холодного водоснабжения, а также циркуляции в системе «Aqua-Pex»:

Гидравлическая программа для проектирования и регулирования систем отопления.



С помощью программы можно выполнять полный гидравлический расчет систем отопления и холодоснабжения, во время которого:

  • подбираются диаметры трубопроводов
  • определяется гидравлическое сопротивление системы, а также отдельных циркуляционных колец с учетом гравитационного давления
  • рассчитывается настройка балансировочной арматуры и термостатических вентилей
  • производится расчет системы теплого пола
  • создается полная ведомость материалов труб, фасонных частей, отопительных приборов и арматуры

Скачать программу AquaPex C.O. (версия 3.6)

Скачать программу AquaPex C.O. (версия 3.8)

Скачать инструкцию для пользователя

Гидравлическая программа для проектирования и регулирования систем холодного, горячего водоснабжения и циркуляции.

С помощью программы можно выполнять полный гидравлический расчет систем холодного, горячего водоснабжения и циркуляции, во время которого:

  • производится расчет системы водоснабжения в соответствии со СНиП 2.04.01-85
  • подбираются диаметры трубопроводов
  • определяются расходы воды в трубопроводах
  • рассчитывается гидравлическое сопротивление системы и определяется требуемый напор
  • производится расчет, а также регулировка требуемых расходов в сети циркуляции ГВС
  • производится подбор теплоизоляции трубопроводов

Кроме того программы имеют возможность:

  • перевода готового расчета в форматы DXF и DWG, благодаря чему их можно открывать в программе AutoCAD
  • работы с архитектурными планами в форматах WMF, EMF, DXF, DWG и обработки отсканированных рисунков в виде файлов в формате BMP, TIF, JPG, GIF, ICO, PNG
  • запись типовых элементов в виде блоков и использование их в других проектах

Скачать программу AquaPex h3O (версия 1.6)

Скачать инструкцию для пользователя

Гидравлический расчет системы отопления: пример, сопротивление отопительных приборов

Гидравлический расчет системы отопления

Централизованный тип постепенно уступает место автономной системе отопления. Многие принимают решение обогревать помещения собственными силами, желая создать идеальное сочетание экономичности, тепла и комфорта. Именно поэтому особую актуальность приобретает гидравлический расчет системы отопления.

На начальном этапе предстоят финансовые траты. Однако новейшее отопительное оборудование обладает инновационным подходом к процессу регулирования подачи тепла по сравнению со старым, поэтому вложенные деньги быстро окупаются. Но такую гармонию могут обеспечить лишь системы, созданные по всем правилам. Они смогут профессионально преодолеть возникающее гидравлическое сопротивление.

Для чего делается расчет

Вычисления производят в первую очередь для того, чтобы определить такие характеристики циркуляционного насоса, как производительность и напор, которые позволят системе отопления работать с наибольшей эффективностью.

Конечно, какую-то циркуляцию в контуре создаст любой насос, даже самый маломощный, но насколько экономичной будет такая схема? Часто бывает так, что и котел исправно работает и радиаторов в доме достаточно, но они не греют из-за слабой циркуляции в системе.

Чтобы контуры отопления работали в полную силу, необходимо, чтобы насос преодолел гидравлическое сопротивление элементов системы потоку воды в трубах, а также потери давления. Но и насос большей мощности, чем нужно, также приведет к нежелательным эффектам. Кроме повышенного расхода электроэнергии, превышение давления плохо скажется на долговечности соединений, а увеличение скорости продвижения теплоносителя приведет к возникновению шумов.

Правильно рассчитанное гидравлическое сопротивление и качественная регулирующая арматура – наиболее эффективное сочетание.

Соблюдение ключевых условий обеспечивают следующие факторы:

  • снабжение отопительных приборов должно осуществляться в достаточном объеме для идеального баланса в помещении при температурных колебаниях воздуха снаружи и в жилище;
  • минимизация затрат на эксплуатацию, чтобы преодолеть системное гидравлическое сопротивление;
  • снижение капитальных затрат во время прокладки отопления.

Что учитывается в расчете?

Перед тем как начинать вычисления, следует выполнить ряд графиче

ских действий (часто для этого применяется специальная программа). Гидравлический расчет предполагает определение показателя баланса тепла помещения, в котором происходит отопительный процесс.

Для расчета системы рассматривается самый протяженный контур отопления, включающий наибольшее количество приборов, фитингов, регулирующей и запорной арматуры и наибольший перепад давления по высоте. В расчете участвуют такие величины:

  • материал трубопроводов;
  • суммарная длина всех участков трубы;
  • диаметр трубопровода;
  • изгибы трубопровода;
  • сопротивление фитингов, арматуры и отопительных приборов;
  • наличие байпасов;
  • текучесть теплоносителя.

Чтобы учесть все эти параметры существуют специализированные компьютерные программы, как пример — «НТП Трубопровод», «Oventrop CO», HERZ С.О. версии 3.5. или множество их аналогов, облегчающие специалистам производство расчетов.

Они содержат необходимые справочные данные по каждому элементу системы теплоснабжения и позволяет автоматизировать сам расчет. Однако проделать львиную долю работы, определить узловые точки и внести все данные для расчета и особенности схемы трубопровода придется пользователю. Для удобства целесообразно постепенно заполнять заранее созданную форму в MS excel.

Сделать верные расчеты в части преодоления сопротивления – это самый трудоемкий, но нео

бходимый шаг при проектировании отопительных систем водяного типа.

Выбор радиаторов и длины участков трубопровода

Необходимо определиться с видом устройств для отопления и проставить места их расположение на плане помещения. Далее должно быть принято решение об итоговой конфигурации отопительной системы, вида трубопровода (однотрубный или двухтрубный), арматуры для запора и регулирования (клапана, регуляторы, вентили, датчики давления, расхода и температуры).

Затем на вычерченной схеме указывается номер тепловых нагрузок и точная длина участков, для которых производится расчет. В заключении определяется «циркулирующее кольцо». Оно представляет собой контур замкнутого вида, который включает в себя все последовательные трубопроводные участки, на которых ожидается повышенный расход носителя тепла на расстоянии от источника, излучающего теплоэнергию, до самого дальнего прибора отопления (при двухконтурной системе) или до приборной ветки (при однотрубной системе) и назад к отопительному механизму.

Нюансы

При гидравлическом расчете с помощью компьютера excel – не единственная, хоть и наиболее простая. Для данного вида подсчетов разработаны специализированные программы, с которыми работать значительно проще.

В роли расчетного трубопровода обычно выступает участок, имеющий неизменный расход носителя тепла и постоянный диаметр. Так будет проще получить правильные данные. Он определяется по тепловому балансу помещения.

Нумерация участков должна происходить от теплового источника. Чтобы обозначить узловые точки на трубопроводе, который осуществляет подачу, в местах ответвлений применяют буквы алфавита. На магистралях сборного типа в соответствующих узлах их обозначают штрихами (пример хорошо это иллюстрирует).

Узловые точки на ответвлениях приборных веток обозначаются арабскими цифрами. Каждая соответствует номеру этажа, если применяется система горизонтального типа, или номеру ветки-стояка с приборами, если речь идет о вертикальной системе. В номер всегда входят две цифры – начало и конец участка. Длина трубопроводных участков определяется по плану, который вычерчивается в масштабе. Точность составляет 0,1 м.

Расчет однотрубной системы отопления рекомендуется проводить при одинаковых (постоянных) или различных (переменных) перепадах температуры воды в стояках методом характеристик сопротивления. При этом следует применять верхнюю разводку, при которой обеспечивается движение воды к отопительному прибору «сверху-вниз».

Скачать пример гидравлического расчета

ProjectStudio Отопление

Приложение ProjectStudio Отопление предназначено для проектирования систем отопления зданий и сооружений. Оно включает расчетную (гидравлический и тепловой расчет системы водяного отопления по СНиП 41-01-2003) и графическую части раздела проектирования «Отопление» и автоматическое специфицирование.

Программный продукт ProjectStudio Отопление включает в себя специализированные инструменты инженера-проектировщика отопительных систем. Программа имеет привычный интерфейс стандартной САПР, что позволяет сократить до минимума сроки ее освоения. Из создаваемой модели систем отопления пользователь получает практически всю необходимую документацию. 3D модель системы, аксонометрические схемы, спецификация оборудования и ведомости с отчетами генерируются автоматически.

Все объекты ProjectStudio Отопление (трубопроводы, отопительные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Любой из них обладает характерными для этого элемента свойствами, которые могут быть изменены пользователем в процессе проектирования.

База данных ProjectStudio Отопление содержит около 6000 элементов отопительных систем. Представлены наиболее популярные в России отечественные и зарубежные производители отопительного оборудования, такие как Honeywell, Danfoss, Zetkama, VAN-TUBO, Wilo, Grundfos, ОАО «САНТЕХПРОМ», Global, «Джиель» и другие. Все базы данных открыты для их пополнения пользователем. Для добавления нового оборудования или редактирования существующих элементов базы данных достаточно иметь навыки работы в простейшем табличном редакторе.

В программе реализована возможность загрузки помещений из ArchiCAD с возможностью автоматического распознавания их контуров и нумерации. Все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне «Модель здания/объекта». Здесь же можно изменить характеристики каждого этажа или помещения без открытия каждого чертежа отдельно.

При проведении гидравлического и теплового расчета программа автоматически создает 3D модель системы отопления. Реализована возможность просмотра расчетных параметров на отдельных участках сети, расчета тепловой нагрузки, расхода теплоносителя, скорости движения, потерь давления в трубах и на местных сопротивлениях. По результатам этих расчетов осуществляется подбор диаметра труб и числа секций радиаторов.

Для согласования данных в ProjectStudio Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту. Это позволяет получать точные спецификации оборудования, которые всегда соответствуют текущему состоянию модели системы отопления.

Также имеется возможность получения поэтажных спецификаций оборудования. Это особенно важно при проектировании крупных объектов, когда необходимо определить, какое отопительное оборудование должно быть доставлено на определенный этаж.

В общий отчет о проекте выводятся основные параметры проекта, информация о теплоносителе, трубах и расчетные данные. Этот отчет обновляется при каждом запуске расчетов и может быть передан в в Word и Excel.

Гидравлический расчет систем водяного отопления выполняется по СНиП 41-01-2003. После выполнения расчета в Менеджере проекта формируются отчеты «Ведомость гидравлического расчета циркуляционных колец» и «Ведомость циркуляционных колец». Обе ведомости могут быть выведены в Excel. Также реализован тепловой расчет систем отопления.

Программное обеспечение

Elite - H-Sym

Обзор

Программа Elite Software H-Sym анализирует централизованные системы трубопроводов HVAC, в которых используется холодная и / или горячая вода. При моделировании систем водяных трубопроводов HVAC H-Sym может определять потери давления, фактические рабочие давления, температуры воздуха и воды, скорости потока и достижимые удельные нагрузки по всей системе. Могут быть определены сложные системы, содержащие трубы всех типов и размеров, изоляцию, котлы, чиллеры, насосы, змеевики, теплообменники, двух- и трехходовые регулирующие клапаны, клапаны регулирования температуры воды, радиаторы и изоляцию.Для труб можно указать размеры, или компания H-Sym может определить их размер для вас.

H-Sym обеспечивает рентабельный способ получения анализа устойчивого состояния существующей или предлагаемой системы. С помощью H-Sym разработчик может исследовать множество альтернативных вариантов конструкции в поисках оптимальной конструкции, обеспечивающей низкую стоимость и надежность работы. Помимо сложных методов моделирования, H-Sym также предоставляет множество рутинных, но полезных функций, таких как автоматическая регулировка значений CFM катушки для высоты, расчет эффективных значений UA катушки непосредственно из данных каталога производителя и возможность автоматического "поиска" эквивалентной длины. всех видов фурнитуры.

H-Sym может быть получен в недорогой гидравлической версии, которая игнорирует настройки температуры воздуха и воды, или может быть получена в полной форме с полным гидравлическим и термическим анализом. Возможность выполнять как гидравлический, так и термический анализ - вот что отличает полную версию H-Sym от конкурентов. Обе версии H-Sym предоставляют подробные отчеты о вводе и выводе. В выходных отчетах отображаются не только рассчитанные результаты, но и все входные данные, используемые в расчетах результатов.H-Sym выполняет очень быстрые вычисления и тщательную проверку ошибок в системе трубопроводной сети.

Метод расчета

H-Sym использует уникальный метод разреженной матрицы для решения задач моделирования трубопроводной сети. Большинство алгоритмов моделирования, используемых в H-Sym, основаны на исследовательской работе, спонсируемой ASHRAE, выполненной Университетом Иллинойса.

Программный ввод

H-Sym - настоящая программа для Windows с панелями инструментов и справочной системой с гиперссылками.Все данные проверяются во время ввода, чтобы нельзя было ввести неправильные данные. Требуются три основных типа данных: общие данные проекта, подробные данные о трубах и данные об оборудовании. Общие данные проекта включают дату, местоположение проекта, имена клиентов, проектировщиков и проектов, высоту, данные о материалах труб и т. Д. Подробные данные о трубах включают номера узлов в начале и конце труб, диаметры, длины, информацию о фитингах, значения изоляции, если таковые имеются, и указание на то, к какому оборудованию подключаются трубы.Данные об оборудовании включают в себя ввод любых котлов, чиллеров, насосов, змеевиков, теплообменников, радиаторов, петлевых клапанов, клапанов регулирования температуры воды и других клапанов. У каждого элемента оборудования также есть определенные данные, которые необходимо ввести. Для котлов и чиллеров требуются заданные значения температуры и номинальная мощность. Для насосов необходимо ввести как минимум четыре точки данных из кривой производительности насоса. Клапаны и змеевики требуют, чтобы производитель вводил проектные данные, касающиеся расчетного расхода воды и воздуха, а также температуры воды на входе и выходе.Также необходимо ввести данные нагрузки для змеевиков, радиаторов и теплообменников.

Программный вывод

H-Sym предоставляет четыре основных выходных отчета: входные данные трубы, входные данные оборудования, выходные данные трубы и выходные данные оборудования. В отчете о входных данных трубы перечислены все подробные данные трубы (тип материала, диаметр, длина, фитинги и т. Д.), Введенные для трубопроводной сети. Отчет о входных данных оборудования содержит всю подробную информацию о каждом элементе оборудования (чиллеры, котлы, змеевики, радиаторы, теплообменники, насосы и т. Д.)) указанные в системе. В отчете о выходных данных трубы перечислены поток, скорость, размеры трубы, температура воды на входе, давление воды на входе и выходе, потери давления и любое оборудование для каждой секции трубы. В отчете о выходных данных оборудования перечислены все рабочие условия для каждого элемента оборудования. Чиллеры и котлы показаны с заданными значениями и расчетной мощностью в зависимости от фактической нагрузки. Охлаждающие змеевики и радиаторы показаны с указанием расхода воды, количества воздуха, температуры воздуха на входе и выходе, фактической нагрузки и количества потока обратного клапана.Предусмотрены параметры для указания номера начальной страницы и левого поля.

Доступны две версии

H-Sym можно приобрести в двух вариантах: только гидравлический и полный с теплопередачей. Полная версия H-Sym стоит 999 долларов и обеспечивает полный анализ системы, включая температурные входные и расчетные выходные температуры и нагрузки на оборудование. Версия программы, предназначенная только для гидравлики, стоит 499 долларов, и она обеспечивает тот же анализ, но без температурных входов, выходных значений температуры и анализа нагрузки.Обе версии предоставляют возможность смоделировать полную систему горячего и холодного водоснабжения.

ZuluThermo - гидравлические расчеты тепловых сетей

ZuluThermo - это программный комплекс для анализа и моделирования тепловых сетей. Это мощный инструмент для проектировщиков, техников и инженеров, эксплуатирующих системы централизованного теплоснабжения.

С помощью ZuluThermo вы можете создавать симуляции, отражающие режимы работы тепловых сетей, анализировать аварийные ситуации и оценивать эффективность мер по модернизации и развитию систем централизованного теплоснабжения.


ZULUTHERMO ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

ZuluThermo позволяет пользователям анализировать и моделировать тупиковые и кольцевые тепловые сети, в том числе с дожимными насосными станциями и дроссельными устройствами, с одним или несколькими источниками питания. С помощью этой программы вы можете выполнять теплогидравлические расчеты и проектировать сети, схемы которых предлагают множество способов добавления подстанций централизованного теплоснабжения. и станции централизованного теплоснабжения. При проведении гидравлических расчетов возможно использование обобщенных данных потребителей без тепловых нагрузок и конкретных схем подключения потребителей к тепловой сети.
Понимание сетевых компонентов

В настоящее время продукт доступен в следующих конфигурациях:

  • ZuluThermo - моделирование тепловых сетей для ZuluGIS

  • ZuluNetTools - ActiveX-компоненты для моделирования инженерных сетей

Используя ZuluThermo вместе с ZuluGIS , , , вы можете создать цифровую модель тепловой сети, которая позволит вам решать различные задачи (подробнее).

ПОСТРОЙТЕ МОДЕЛЬ ТЕПЛОВОЙ СЕТИ

Вы можете построить цифровую модель тепловой сети с помощью графического редактора ZuluGIS. Программа сразу генерирует вычислительную модель и таблицы для каждого объекта. Все, что требуется, это задать параметры расчета для объектов и нажать кнопку для выполнения задачи.

Подробнее о моделировании тепловых сетей читайте здесь.

В качестве геометрической информационной системы ZuluGIS имеет встроенные инструменты, которые позволяют пользователям оценивать результаты вычислений и проверять точность инженерных решений, таких как запросы к базе данных, вывод данных карты, раскраска пользовательской модели, инструменты построения графиков для падающего давления, температуры и т. Д. и т.п.

Цифровые модели и картографические данные можно распечатать или преобразовать в PDF, AutoCAD (dxf) или другие форматы файлов ГИС. Вы также можете распечатать отчет теплогидравлического анализа или сохранить его в виде таблицы Excel.

Онлайн гидравлический расчет и оптимизация работы промышленных паровых тепловых сетей с учетом рассеивания тепла в трубах

Основные моменты

Мы рассчитываем теоретический дренаж конденсатоотводчиков, вызванный рассеиванием тепла в трубах, с учетом погодных условий.

Уточняем гидравлический расчет тепловых сетей с учетом эффекта осушения конденсатоотводчиков.

Осуществляем онлайн гидравлический расчет и оптимизацию работы промышленных тепловых сетей.

Мы представляем метод предотвращения CIWH путем устранения застоя пара в трубах путем изменения тепловой нагрузки каждого источника тепла.

Реферат

Строительство промышленных парков с системами ЦТ (централизованного теплоснабжения) стало основным способом развития современной промышленности, которая требует строгой безопасности и надежности тепловых сетей.Промышленные паровые тепловые сети обычно имеют кольцевую форму с несколькими источниками тепла, а условия работы могут изменяться из-за высокой частоты и широкого диапазона изменения нагрузки потребителей тепла. В определенных рабочих условиях низкая скорость пара в течение длительного времени (а именно «застой пара») в определенных трубах приведет к CIWH (гидравлическому удару, вызванному конденсацией), который будет угрожать безопасности всей системы ЦТ. В этой статье построена гидравлическая расчетная модель для изучения режима потока пара с учетом рассеивания и конденсации тепла в трубах, предложен метод оптимизации работы, который поможет устранить застой пара за счет оптимизации распределения тепловой нагрузки каждого источника тепла, общая программная система. «HEATNET» предназначена для осуществления гидравлических расчетов и оптимизации работы в режиме онлайн для тепловых сетей произвольной структуры.Практическое применение HEATNET в зоне химической промышленности Шанхая показывает, что рассеивание тепла и конденсация в трубах могут повлиять на общий гидравлический расчет паровых тепловых сетей и могут предотвратить CIWH и повысить безопасность и надежность паровых тепловых сетей.

Ключевые слова

Сеть парового отопления

CIWH (гидравлический удар, вызванный конденсацией)

Режим потока

Отвод тепла

Гидравлический расчет онлайн

Оптимизация работы

Рекомендуемые статьи Цитирующие статьи (0)

Просмотреть полный текст

Copyright © 2015 г., Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Гидравлические расчеты для спринклерных систем

Гидравлические расчеты очень важны при проектировании систем противопожарной защиты, так как они обеспечивают подачу воды по трубам для тушения любого пожара. В частности, автоматические спринклерные системы подпадают под действие стандарта NFPA 13 в США, а эквивалентный международный стандарт - EN 12845.

Процедура гидравлического расчета касается трех очень важных аспектов системы пожаротушения:

  • Если возник пожар, сколько воды потребуется для его тушения?
  • Достаточно ли доступной воды?
  • Какова оптимальная компоновка системы трубопроводов и какие потери на трение возникают?

Получите профессиональный дизайн спринклерной системы пожаротушения для вашего следующего строительного проекта.

Узнать больше


Соответствующая конструкция противопожарной защиты защищает ваше здание и его жителей. Если вы разрабатываете коммерческие помещения под аренду, надежная противопожарная защита также является ценной характеристикой для потенциальных арендаторов.

Сколько воды требуется для противопожарной защиты?

Перед началом гидравлических расчетов требуется проверка расхода воды. Это может быть достигнуто путем измерения давления и расхода на гидранте, но эта информация также может быть общедоступной в муниципальном управлении водоснабжения.

Могут быть случаи, когда муниципальное водоснабжение недостаточно для противопожарной защиты или недоступно. Когда это происходит, трубопровод может быть спроектирован для забора воды из других источников, которые можно классифицировать как открытые или закрытые:

  • Озера, пруды и реки являются примерами открытых источников.
  • Подземные, надземные и надземные резервуары для воды являются примерами закрытых источников.

Когда вода поступает из статического источника, такого как озеро или подземный резервуар, для эффективной защиты от пожара требуется дополнительное давление.Это необходимо учитывать в процедуре гидравлического расчета, а повышение давления может быть достигнуто с помощью пожарного насоса или резервуара под давлением.

Конфигурации трубопроводной системы

Компоновку трубопроводов большинства систем противопожарной защиты можно разделить на три основных типа в зависимости от расположения отдельных труб: дерево, петля и сетка.

Конфигурация трубопровода Описание
Дерево В этой конфигурации используется основная труба, которая разветвляется на трубы меньшего размера, подобно тому, как у дерева есть ветви, которые растут из его ствола.Отводные трубы обеспечивают водой индивидуальные оросители и другие элементы противопожарной защиты.
Петля Эта конфигурация также имеет основную трубу, от которой отходят все остальные трубы. Однако основная труба возвращается в начальную точку, завершая цикл у источника.
Сетка В этой конфигурации используются две основные линии, идущие параллельно друг другу и соединенные меньшими сегментами трубопроводов. К каждому спринклеру ведет более одного маршрута, что снижает трение.

Стандарты противопожарной защиты обычно требуют использования метода Хазена-Вильямса для определения потерь на трение в системе трубопроводов, независимо от используемой компоновки:

  • Схема расположения трубопроводов в виде дерева и петли имеет более простую процедуру, и возможны ручные расчеты.
  • С другой стороны, компоновка трубопроводов с сеткой требует программного обеспечения для анализа и балансировки потока воды на всех возможных путях.

Современные системы противопожарной защиты обычно проектируются с компьютерными расчетами, независимо от используемой компоновки.Программные расчеты позволяют вносить изменения и пересчеты за небольшую часть времени, необходимого для ручных процедур.

Есть много факторов, которые влияют на интенсивность и масштабы пожара, включая материалы, хранящиеся в здании, и их расположение. Нормы противопожарной защиты содержат таблицы и типовые расчетные значения, полученные в результате десятилетий испытаний и детального моделирования пожаров. Справочник NFPA 13 имеет приложение, в котором описываются теория и процедуры гидравлических расчетов.

Расчет плотности оросителей в зависимости от потребности

Классификация опасности помещения является критическим фактором при проектировании автоматической спринклерной системы. Если опасность возгорания недооценена, полученная спринклерная система будет меньше по размеру для возможных пожаров. Система не сможет потушить пламя, что приведет к значительному материальному ущербу и потенциальным жертвам.

Классификация опасности должна определяться опытными инженерами по пожарной безопасности.Нет процедуры расчета, а анализ качественный - это зависит от опыта и ознакомления со стандартами NFPA.

  • На основании классификации опасности инженеры по пожарной безопасности могут определить оптимальную схему расположения труб и пожарных спринклеров.
  • Следующий шаг - определить максимальное количество спринклеров, которые могут активироваться одновременно, и рассчитать необходимое давление, чтобы гарантировать достаточный поток воды.
  • В любом сценарии с меньшим количеством активных спринклеров, чем предполагается, труб и водоснабжения будет более чем достаточно.

Количество спринклеров, учитываемых при проектных расчетах, в основном определяется классификацией опасности. Однако есть свобода для корректировок, которые дизайнер считает подходящими.

NFPA предоставляет графики, которые устанавливают взаимосвязь между покрываемой площадью и плотностью потока. Проектировщики противопожарной защиты выбирают адекватное сочетание площади и плотности в зависимости от области применения.

  • Конструкция пожарного спринклера может варьироваться от высокой плотности потока на небольшой площади до низкой плотности на большой площади.
  • В обоих случаях цель состоит в том, чтобы контролировать огонь до того, как он распространится за пределы расчетной области.

Как рассчитать требуемый расход спринклера?

Расчет расхода относительно прост, поскольку инженерам-проектировщикам нужно только умножить площадь покрытия и плотность потока, которая была определена ранее:

  • Q (расход) = площадь покрытия x плотность потока

Спринклеры, указанные в списке, обычно содержат требования к минимальному расходу в своих технических характеристиках, которые зависят от расстояния между ними.Требования производителя к потоку должны преобладать, если они превышают расчетные значения.

Как рассчитать необходимое давление для спринклера?

Расчет давления более сложен, поскольку в спринклерах пожаротушения происходит преобразование энергии давления в кинетическую энергию. В расчетах используется формула расхода воды через отверстие, основанная на давлении внутри трубы:

  • Q (расход) = 29,83 x C D x d 2 x √P
  • C D - коэффициент расхода, который основан на характеристиках отверстия и определяется экспериментально.
  • С другой стороны, буквы d и P просто обозначают диаметр и давление.

Поскольку у пожарных спринклеров уже есть расчетный диаметр, все факторы, кроме давления, могут быть объединены в «K-фактор» для упрощения расчетов. В результате получается более компактная формула:

.

Когда требуемый расход (Q) известен, формулу можно изменить следующим образом для расчета необходимого давления (P):

NFPA 13 устанавливает минимальное давление 7 фунтов на квадратный дюйм, даже если процедура расчета дает меньшее значение.Это гарантирует, что спринклеры производят правильный рисунок распыления. Однако NFPA 13 также предоставляет исключения из метода, которые описаны в главе 7. Ниже приведены некоторые примеры:

  • Области применения, в которых используются спринклерные системы с сухими трубами.
  • Спринклеры быстрого срабатывания под плоскими гладкими потолками с ограниченной высотой.
  • Невоспламеняемые и горючие скрытые пространства в здании.
  • Пространства, разделенные на несколько отсеков, где альтернативные методы позволяют использовать меньшее количество спринклеров.
  • Жилые блоки и прилегающие коридоры, в которых используется упрощенная процедура с расчетной областью с четырьмя оросителями.

Заключение

Автоматические спринклерные системы

предъявляют строгие требования к конструкции, что имеет смысл ввиду их важности для защиты от огня. Разработка спринклерной системы, отвечающей нормам и оптимальной стоимости, является сложной инженерной задачей, требующей опыта противопожарной защиты и знания стандартов.

В Нью-Йорке на всей коммерческой недвижимости, подпадающей под действие местного закона 26, к 1 июля 2019 года должны были быть установлены пожарные спринклеры.Если у вас есть недвижимость, которая не уложилась в срок, лучшая рекомендация - как можно скорее связаться с квалифицированной инженерной фирмой MEP.

Гидравлические расчеты | Жидкая сила

Инструкции : Щелкните зеленую стрелку, чтобы показать или скрыть группу формул или гидравлических расчетов. Некоторые поля содержат примечания или дополнительную информацию, которые появятся, если вы поместите указатель мыши на поле.Оставьте только одно поле открытым в каждой формуле и нажмите кнопку «Рассчитать» для результата этого поля.

Сантистрок (Cst) в Универсальные секунды Сейболта (SUS или SSU) Таблица преобразования

Сантистоксы
(сСт)
Универсальные секундомеры Сейболта
(SUS)
1.8 32
2,7 35
4,2 40
5,8 45
7.4 50
8,9 55
10,3 60
11,7 65
13.0 70
14,3 75
15,6 80
16,8 85
18.1 90
19,2 95
20,4 100
22,8 110
25.0 120
27,4 130
29,6 140
31,8 150
34.0 160
36,0 170
38,4 180
40,6 190
42.8 200
47,2 220
51,6 240
55,9 260
60.2 280
64,5 300
69,9 325
75,3 350
80.7 375
86,1 400
Сантистоксы
(сСт)
Универсальные секундомеры Сейболта
(SUS)
91.5 425
96,8 450
102,2 475
107,6 500
118.4 550
129,2 600
140,3 650
151 700
162 750
173 800
183 850
194 900
205 950
215 1 000
259 1,200
302 1,400
345 1,600
388 1,800
432 2 000
541 2,500
650 3 000
758 3,500
866 4 000
974 4500
1,190 5 500
1,300 6 000
1,405 6 500
1,515 7 000
1,625 7 500
1,730 8 000
1,840 8 500
1,950 9 000
2,055 9 500
2,165 10 000

Дополнительные инструменты и справочные материалы:

Вы можете найти дополнительные инструменты и программное обеспечение для преобразования на нашей странице загрузок.Вы также можете найти дополнительную информацию о формулах и преобразованиях на этой странице на нашей странице образовательной литературы.


Заявление об ограничении ответственности:

Хотя формулы Fluid Power являются полезными инструментами для определения компонентов и возможностей системы; другие факторы, такие как механическая эффективность, гидродинамика и ограничения материалов, также должны быть приняты во внимание.

Компания

Advanced Fluid Systems тщательно проверила правильность преобразований и расчетов на этой странице. Однако Advanced Fluid Systems не предоставляет никаких гарантий и не принимает на себя никаких юридических обязательств или ответственности за точность, полноту или полезность любой предоставленной информации.

Если у вас есть какие-либо вопросы, комментарии или отзывы об информации на этой странице или на нашем веб-сайте, пожалуйста, свяжитесь с [email protected]

HydroCalc, лучшее программное обеспечение для гидравлических расчетов для инженеров MEP

MEP WORK представляет новое программное обеспечение HydroCalc , комплексную программу для инженеров MEP. Используется в спринклерных системах пожаротушения, водяного тумана, охлажденной воды и орошения. , гидравлические расчеты .

Программное обеспечение - это не просто программа-калькулятор, это также обучающая программа. Автор знакомит с учебными пособиями внутри программы о том, как использовать ее в расчетах пожарных спринклеров, расчетах пожаротушения водяным туманом и орошении. гидравлический расчет .


В программный комплекс входит программа с обучающими видеороликами и решенными примерами для существующих проектов. Прочтите, пожалуйста, это введение к программе. Скачать руководство по HydroCalc PDF .
HydroCalc

С HydroCalc. вы сможете:

  • Спроектируйте спринклерную систему и систему водяного тумана для любого здания и выберите пожарный насос.
  • Спроектировать оросительную сеть и выбрать оросительный насос.
  • Проектирование системы охлажденной воды и выбор насоса охлажденной воды.
  • Выберите насос для питьевой воды в соответствии с потребностями.

Почему HydroCalc?

  • Это проще и быстрее, чем любое другое программное обеспечение.
  • В новых обновленных версиях вы узнаете все больше и больше.
  • Все ваши гидравлические расчеты MEP в одной программе.
  • К программе прилагаются некоторые документы и поясняющее видео.
  • Примеры в программе актуальны для реальных зданий и систем.
  • Имеется база данных для регистрации покупателей (данные покупателя).
  • Будет анонс обновленных версий, которые будут бесплатными.

Чтобы получить HydroCalc , свяжитесь с нами по:

Электронная почта: [email protected]

Whatsapp: +201151506097

Цена:

  • Всего 105 долларов (или эквивалент) за один компьютер (не будет работать на других компьютерах).
  • 30 долларов США за каждый дополнительный компьютер для того же покупателя.
  • Нет открытой неограниченной версии. Все будущие обновленные версии будут бесплатными.
  • Принимается денежный перевод PayPal .

Ваше взаимодействие обязательно, и мы будем признательны за улучшение этого программного обеспечения, пожалуйста, оставьте свой комментарий ниже.

Программное обеспечение для расчета спринклерных систем - IDAT

IDAT GmbH является ведущим и давним поставщиком программного обеспечения для расчета спринклерных систем в немецкоязычных странах, поскольку мы занимаемся разработкой программного обеспечения более 35 лет.А также в других странах Европы и за ее пределами нашими программами пользуются многочисленные клиенты. Программное обеспечение, кроме немецкого, также полностью на английском языке и в основном доступно на французском языке.

Сертификация программного обеспечения спринклера

VdS выдало следующее подтверждение: «Программа соответствует требованиям точности расчетов, изложенных в проекте директивы, и может использоваться для расчета спринклерных систем в соответствии с VdS CEA 4001, а также системы водяного пожаротушения в соответствии с VdS 2109.«Несмотря на высокую точность вычислений, результаты определяются очень быстро благодаря оптимизированному методу расчета.

Расчет также соответствует стандартам FM-Global и NFPA.

Возможности расчета

Как правило, потеря давления рассчитывается по формуле Хазена-Вильямса, в качестве дополнительной опции мы предлагаем расчет по формуле Дарси-Вайсбаха (например, для систем пенного или мелкодисперсного пожаротушения).

Помимо спринклерных систем, можно легко рассчитать системы водяного пожаротушения.

Общая информация

С WinSprink, была разработана проверенная и успешная программа для гидравлического расчета спринклерных систем. Основой программы WinSprink является ее вычислительное ядро, которое можно использовать для гидравлических расчетов не только древовидных, но и всех типов ячеистых трубопроводных систем.
Для каждого участка трубы после расчета программа выводит следующую информацию:

  • Номер трубопровода
  • номер начального и конечного узла
  • Давление в начале участка трубопровода
  • Для спринклеров K-фактор
  • расход в оросителе
  • количество воды в трубе
  • диаметр трубы и длина
  • крепления (количество изгибов, углов, тройников ...)
  • гидравлическая длина
  • потеря давления из-за трения
  • высота разница
  • общая потеря давления
  • давление на конце трубы
  • скорость потока на участке трубы

Системные требования

Операционная система: Windows 7 или выше

Спринклер расчет с поддержкой САПР

В дополнение к программе WinSprink, мы разработали программу SpriCAD® для vario нам САПР.С поддержкой САПР здесь можно ввести и рассчитать спринклерные системы. Для этого мы предлагаем вложения для AutoCAD, BricsCAD и Revit.

Также имеется подключение к системе VenturisIT TriCAD MicroStation CAD, так что гидравлический расчет может выполняться непосредственно в трубопроводной сети, введенной в TriCAD.

https://venturisit.de/en/3d-cad-software/building-services-engineering/sprinklers

Расчет спринклера с помощью AutoCAD и BricsCAD

В качестве альтернативы WinSprink SpriCAD® рассчитывает спринклерную систему в САПР AutoCAD или BricsCAD.Работа с SpriCAD® проста и следует обычным командам AutoCAD.

Входные данные являются графическими, либо в виде в плане, либо в изометрическом виде (вы можете переключаться между обоими видами в любое время). Вы также можете нарисовать спринклерную сеть на существующих планах этажей AutoCAD (например, на плане архитектора).

При нажатии кнопки SpriCAD® подготавливает документы для предварительного изготовления; Списки резки и список всех необходимых труб также создаются автоматически.

Еще одним преимуществом ввода трубопроводной сети через AutoCAD или BricsCAD является возможное дальнейшее использование геометрии, например, для планов зданий, поэтажных планов архитекторов и т. Д.

SpriCAD® для AutoCAD / BricsCAD позволяет:

  • выполнять гидравлические расчеты спринклерных систем
  • подготовка изометрических видов для испытаний по VdS
  • Помощь в составлении планов строительной площадки
  • создание списков деталей
  • автоматическое позиционирование спринклеров
  • подготовка документации для заводского изготовления

Расчет спринклера с помощью Revit

Сеть вводится с помощью команд Revit или других внешних программ, поддерживающих Revit.Параметры конфигурации можно использовать для адаптации к введенной сети спринклерных систем.
Еще одним преимуществом использования сетки труб Revit является возможность повторного использования геометрии, например для планов зданий, архитектурных планов и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
