Расчет прямой лестницы на ломаном косоуре онлайн

Также можно рассчитать

Отображение

Единицы измерения:

DU

Цвет чертежа:

CL

Тип лестницы

LF

Левосторонняя

RG

Правосторонняя

Проем

Высота проема:

Y

Длина проема:

X

Ширина лестницы:

Z

Ступени

Общее количество:

QS

Толщина:

SW

Выступ края ступени:

SF

SP

Верхняя ступень ниже уровня 2-го этажа

Косоуры

Высота сечения трубы:

STH

Ширина сечения трубы:

STW

Перемычки соединяющие косоуры

Высота сечения трубы:

BTH

Ширина сечения трубы:

BTW

BAD

Установить дополнительные перемычки

Подступенки

H

Показывать

Толщина:

HT

Плита перекрытия

Выступ над проемом:

SX

Толщина проема:

ST

Ограждение лестницы

Высота поручня:

RH

Сторона сечения балясины:

BA

Толщина поручня:

RT

Ширина поручня:

RW

Стена

Толщина:

ST

Выберите проекцию:

• Вид сбоку
• Косоур (шаблон)
• Вид сверху
• Вид спереди
• Шаблон ступени
• Шаблон подступенка

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Лестница

• Угол наклона лестницы: 32. 44 °

• Формула удобства (h + s): 45.41 см

• Формула удобства Блонделя (2h + s): 63.06 см

• Высота ступеней: 17.65 см

• Ширина доски для изготовления ступени: 33.56 см

• Ширина проступи: 27.76 см

• Кол-во ступеней: 16 шт

• Ширина лестницы: 100 см

Материалы конструкции

Косоуры

• Высота сечения трубы: 6 см

• Ширина сечения трубы: 4 см

• Общая расчетная длина трубы для изготовления косоуров: 1813.11 см

• Общее количество элементов для изготовления косоуров: 64 шт

Перемычки соединяющие косоуры

• Высота сечения трубы: 4 см

• Ширина сечения трубы: 4 см

• Длина одной перемычки: 92 см

• Количество перемычек: 16 шт

• Общая расчетная длина для изготовления перемычек: 1472 см

Ступени

• Ширина: 33. 56 см

• Длина: 100 см

• Толщина: 4 см

• Количество: 16 шт

• Объем: 0.215 м³

Подступенки

• Ширина: 13.65 см

• Длина: 100 см

• Толщина: 1.8 см

• Количество: 16 шт

• Объем: 0.039 м³

Ограждение лестницы

• Ширина поручня: 8 см

• Толщина поручня: 4 см

• Длина ограждения: 542.32 см

• Объем: 0.017 м³

Балясины

Указанные «Размеры»

Тип лестницы

Проем

• Высота проема: 300 см

• Длина проема: 450 см

• Ширина лестницы: 100 см

Ступени

• Общее количество: 16 шт

• Толщина: 4 см

• Выступ края ступени: 4 см

• Верхняя ступень ниже уровня 2-го этажа: 1 см

Косоуры

• Высота сечения трубы: 6 см

• Ширина сечения трубы: 4 см

Перемычки соединяющие косоуры

• Высота сечения трубы: 4 см

• Ширина сечения трубы: 4 см

Подступенки

• Толщина: 1. 8 см

Плита перекрытия

• Выступ над проемом: 100 см

• Толщина проема: 20 см

Ограждение лестницы

• Высота поручня: 90 см

• Сторона сечения балясины: 5 см

• Толщина поручня: 4 см

• Ширина поручня: 8 см

Стена

• Толщина: 20 см

{{/fields}}

{{/groups}} {{#isCaption}}

Обратите внимание:

• Зеленым выделены допустимые значения расчета.
• Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
• Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.

{{/isCaption}}

Программы для расчета лестницы на второй этаж

В современном мире есть множество возможностей, о которых ранее люди даже и думать не думали. Кто планирует строительство дома или достраивает этаж, обязательно пригодиться программа для расчета лестницы на второй этаж. Этот важный элемент в организации пространства, требует внимания. Поэтому следует подойти со всей серьезностью к проектированию.

Проект лестницы созданный в специальной программе

Существующие формы лестниц

Вернуться к оглавлению

Содержание материала

• 1 Что продумать перед началом проектирования
• 2 Какие параметры необходимо замерить перед проектированием
  • 2.1 Нюансы и особенности
• 3 В каких программах можно сделать расчеты
  • 3.1 FloorPlan 3D
    • 3.1.1 Преимущества программы
    • 3.1.2 Недостатки
  • 3.2 Онлайн-конструктор лестниц
    • 3.2.1 Преимущества
    • 3. 2.2 Недостатки
  • 3.3 Онлайн-конструктор 3d расчета
• 4 Преимущества онлайн-проектирования

Что продумать перед началом проектирования

Как и в любом другом деле, перед началом проектирования и черчения лестничных конструкций необходимо:

1. Определиться с тем, какую лестницу на второй этаж хочется оборудовать.
2. О том, каким будет материал, также следует задуматься. Ведь лестницы представлены на современном рынке в самых разнообразных вариациях.
3. Сколько денежных средств вы готовы потратить на данную конструкцию. Этот вопрос также немаловажен, ведь именно от этого зависит, какой проект следует сделать.
4. Также стоит обдумать дизайнерское решение лестничной структуры. Ведь на сегодняшний день множество вариантов предлагается на рынке.
5. Детали декора также следует обдумать предварительно, так будет легче рассчитать сумму, требуемую для оборудования пространства.

Все эти нюансы важны при создании схемы будущих сходней в удаленном режиме через специальные программы.

Вернуться к оглавлению

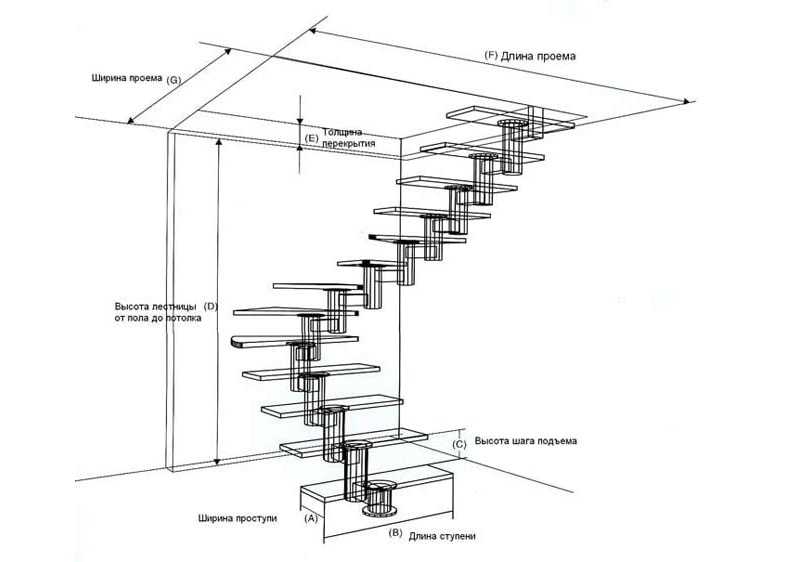

Какие параметры необходимо замерить перед проектированием

Для расчета лестницы в онлайн-режиме, необходимо предварительно осуществить ручные замеры некоторых параметров. Чтобы без труда составить проект по шаблону, необходимо измерить:

Высоту лестничной конструкции. Для этого нужно рулеткой или специальной линейкой померить расстояние от пола первого этажа до начала второго яруса помещения.

Ширину самих ступеней также следует измерить. Размер ступеней для лестницы на второй этаж не должен быть менее 25 см в длину. Оптимально сделать 28-30 см. Это позволит людям с большим размером ноги комфортно перемещаться на второй ярус помещения.

Если планируются перила в конструкции, то их высоту следует измерить тоже.

Расстояние от крайней ступени, параллельной с потолком, до самого потолка. Этот параметр не должен быть менее 200 см. Это необходимо для того, чтобы человек любого роста мог перемещаться, по ступеням не нагибаясь.

Также стоит измерить зазор между полом и нижней частью ступеньки. Обычно это не менее 50 см. Но данный показатель может разниться от того, какая конструкция выбрана.

Обязательно сразу же определить, каким будет угол наклона конструкции. В идеале, он должен составлять 35-45 градусов. Тем не менее, в зависимости от стилевого решения изделия, цифра может разниться.

Каждый из этих параметров очень важен для правильной организации пространства и компактного размещения лестницы.

Нюансы и особенности

Осуществляя вычисление размеров будущей конструкции, следует обратить внимание на такие моменты:

Проект лестницы созданный в специальной программе

1. Ступени должны быть комфортными для перемещения.
2. Стоит обдумать, какие крепления будут установлены в лестничный проем.
3. Часто люди делают ошибочный замер высоты, посчитав за нужное число расстояние от пола первого этажа до потолка этого же яруса. При таком подсчете неизбежны погрешности. Ведь необходимо считать расстояние до начала второго этажа помещения.

Эти, казалось бы, детали, очень важны для правильного просчета всех элементов. Именно при правильных замерах появляется возможность разместить лестницу в пространстве дома идеальную по всем параметрам.

Вернуться к оглавлению

В каких программах можно сделать расчеты

Есть множество онлайн-ресурсов с помощью которых, можно осуществить проектирование сходней для дома. Каждая из них имеет свои особенности и нюансы. Каждый человек самостоятельно выбирает максимально удобную программу для проектирования, чертежа лестницы.

FloorPlan 3D

Эта программа понятна и легка для восприятия даже неопытными пользователями. Поэтому следует обратить на нее внимание.

Проектирование лестницы в программе FloorPlan 3D

В ней можно посмотреть, как будет выглядеть лестница на чердак или на второй этаж в общей картинке интерьера.

Преимущества программы

Помимо структуры лестницы также, можно осуществить проектирование и планирование всего пространства в доме. Это поможет перед возведением второго этажа или здания в целом увидеть результат. Для конструкции лестницы на данном ресурсе есть множество утилит и элементов.

Недостатки

Такую программу необходимо скачивать на персональный компьютер, на жестком диске которого достаточное количество памяти.

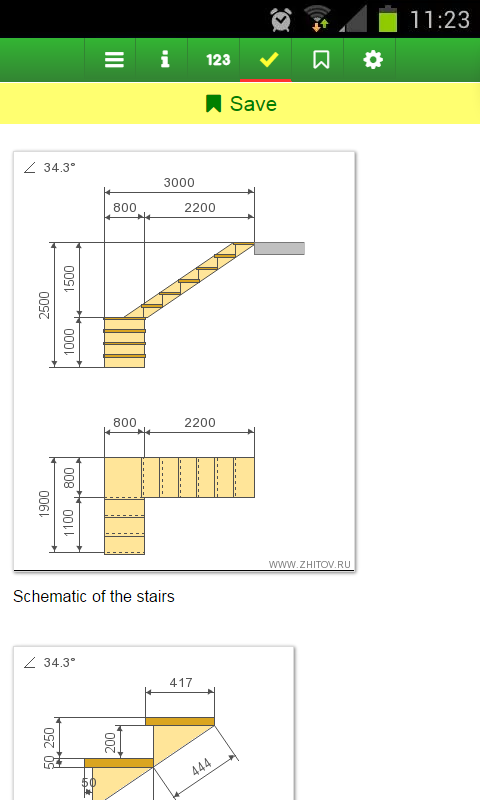

Онлайн-конструктор лестниц

Программа, которая носит соответствующее название, может быть использована по назначению. Этот софт поможет:

Интерфейс онлайн конструктора лестниц

1. Создать эскиз будущих сходней.
2. Расчет ступеней лестницы программа осуществляет с точки зрения общих требований безопасности.
3. Посмотреть, в каких вариантах ступени будут смотреться максимально гармонично.
4. Просчитать, какой высоты и длины должен быть каждый из элементов конструкции.
5. Подобрать материал, благодаря которому лестница будет смотреться изящно и так, как этого хочет хозяин дома.
6. Узнать, какое количество материалов необходимо для выбранной конструкции. Следовательно, также можно просчитать, какая сумма денег для установки потребуется.
7. Понять, какую лучше всего конструкцию выбрать для интерьера. Что очень удобно, ведь лучше один раз посмотреть, чем трижды представить.

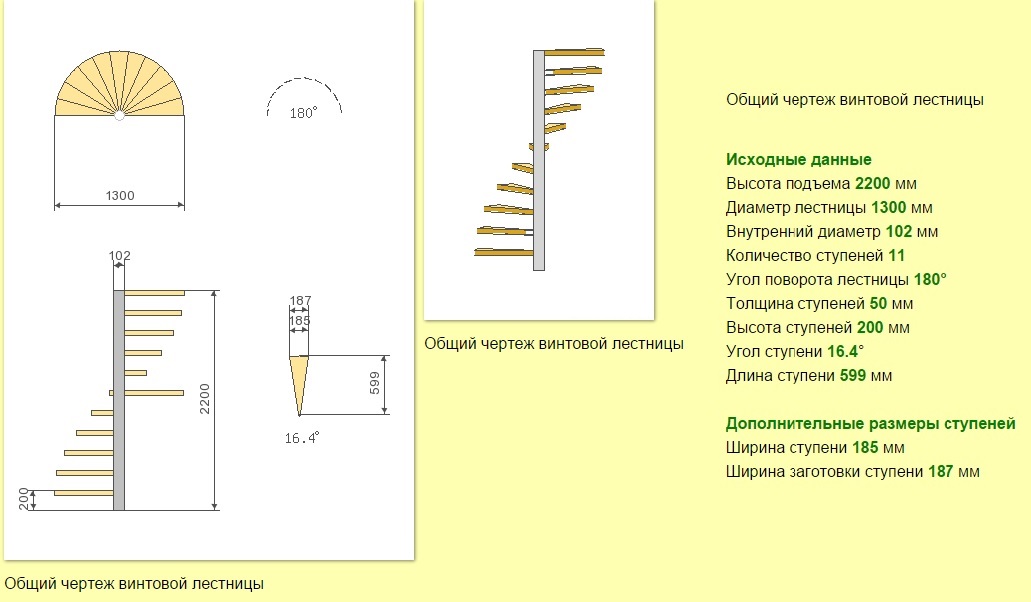

   Проект и чертеж лестницы созданной в конструкторе

В этой программе, введя параметры и пожелания конструкции, ведущей на 2 этаж, можно тут же увидеть, как она будет смотреться в интерьере гостиной в доме.

Преимущества

У программы масса преимуществ. Ведь здесь можно в офлайн-режиме опробовать все варианты и комбинации лестничных конструкций. Также, есть вероятность увидеть погрешности в подсчетах, что поможет максимально откорректировать и изъять их.

Недостатки

Единственным недостатком является то, что перед использованием программу необходимо скачать на персональный компьютер. На самом ресурсе нет возможности работать над построением ступеней.

Онлайн-конструктор 3d расчета

Эта программа также стоит внимания.

Благодаря данному софту, можно детально рассмотреть, как будет выглядеть та или иная лестница в пространстве помещения.

Эта программа расчета поможет обратить внимание на детали. При этом для осуществления процесса нужно немногое. Достаточно:

Все эти моменты помогут максимально правильно просчитать количество необходимых материалов, сумму расходов для их покупки. Также корректно указанные данные позволят просмотреть, как будет смотреться та или иная лестница в пространстве помещения.
В видео показан проект лестницы созданный в онлайн конструкторе.

Вернуться к оглавлению

Преимущества онлайн-проектирования

Онлайн-проектирование на сегодняшний день все больше набирает оборотов. Не удивительно, ведь это широкие возможности, которые выводят процесс составления плана ремонтных работ в доме к минимуму. Благодаря программе по онлайн-расчету и построению лестницы, можно:

1. Сэкономить денежные средства на заказе услуг проектировщика.
2. Собственными руками нарисовать через софт лестницу, которая будет установлена в доме.
3. Точно рассчитать количество необходимых для работы материалов.
4. Просмотреть несколько вариантов конструкций сходней, чтобы выбрать альтернативный вариант для просторов своего дома.
5. Детально узнать на какую из лестниц, сколько денежных средств будет потрачено.
6. Увидеть в 3d варианте конструкцию, которая планируется к установке в доме.

   Так выглядит 3d модель лестницы созданной в онлайн конструкторе

7. Понять плюсы и минусы размещения той или иной лестницы в пространстве своего дома.
8. Изучить азы в проектировании, что поможет как минимум, самостоятельно составлять проекты для преображений в своем доме.

Названия элементов лестниц

Все эти преимущества указывают на то, что пользоваться онлайн-проектированием лестниц – одно удовольствие. Такие программы разработаны специально для того, чтобы облегчить жизнь и участь тем, кто планирует ремонт в своем доме или квартире. Главное, выбрать программу, которая более всего соответствует предпочтениям, и нравиться по функционалу. Если эта миссия выполнена, то можно сразу же приступать к процессу реализации задуманного.

Бесплатный калькулятор дизайна лестницы. Приложение для расчета ступеней и подступенков

Насколько хороша бесплатная программа САПР для лестниц?

Является ли демо-версия StairDesigner полезным бесплатным калькулятором проектирования лестниц?

Что реально можно сделать с бесплатной демо-версией StairDesigner?

Вы можете скачать бесплатную демо-версию программы для лестниц StairDesigner здесь.

Но вы наверное спрашиваете себя ну и что?

– Что я могу сделать с демо-версией этой программы для лестниц?
– Могу ли я еще рисовать планы лестниц?
– Является ли демо-версия действительным калькулятором проектирования лестниц?
– Могу ли я получить чертеж лестницы в перспективе?
– Могу ли я использовать StairDesigner в качестве калькулятора косоуров?
– Показывает ли StairDesigner, как рисовать лестницы?
– И наверняка возникнет еще много вопросов.

В этой серии статей мы попытаемся дать вам более четкое представление о возможностях демо-версии этого программного обеспечения для создания ступеней лестницы и о существенных различиях между демо-версией и полной версией DXF.

Прежде всего, большим преимуществом демо-версии этой версии программного обеспечения для лестниц является бесплатный калькулятор лестниц.

Демо-версия делает почти все, что делает полная версия, за исключением печати и экспорта файлов для CAD/CAM. Итак, вы будете спрашивать, если я не могу печатать, какая мне от этого польза?

Демо-версия StairDesigner сделает за вас очень полезную работу бесплатно!

Например: Вы хотите просто рассчитать лестницу. Допустим, вам нужен прямой пролет длиной 3 м 50 м и шириной 800 мм для высоты от пола до пола 2 м 60 м.

Сначала установите рабочие единицы.
Откройте «меню» параметров, затем нажмите «единицы».
Для нашего примера выберите рабочие единицы в мм.
Откройте меню «Файл-Новая лестница-Многомаршевая обмотка», чтобы открыть набор инструментов «Параметры лестничной клетки».

Этот калькулятор лестницы рассчитает за вас.

Для прямых лестниц просто введите длину марша в поле «Длина».
Например, в нашем примере 3500 мм.
Затем введите ширину «ступеньки лестничной площадки» (последняя ступенька заподлицо с 1-м этажом) 100 мм для нашего примера.
Введите высоту пола, в нашем примере 2600 мм.
Вы увидите, что StairDesigner дает количество ступеней по умолчанию, равное 16. Панель инструментов должна выглядеть следующим образом:

Нажмите «обновить», чтобы рассчитать лестницу с вашими параметрами.

StairDesigner указывает «высоту подступенка» как 162,500, ширину проступи как 226,667 и линейку лестницы как 551,667.
Кнопка «ОК» красного цвета говорит о том, что лестница не входит в пределы контроля.
Если вы нажмете кнопку «управление», вы увидите панель инструментов управления, которая определяет пределы управления.
Чтобы спроектировать лестницу в рамках контрольных параметров, нажмите кнопку «Помощь».
StairDesigner показывает фактические параметры и предлагает изменить количество подступенков до 14.

Вы должны увидеть это:

Нажмите «ОК».

StairDesigner заменяет 16 подступенков на 14, а кнопка «ОК» теперь зеленая.

Нажмите «ОК».

StairDesigner рассчитывает лестницы и рисует их, предоставляя всю информацию о высоте, подъеме, ширине и т. д.

Нажмите кнопку 3D, и StairDesigner покажет лестницу в реальном 3D!

Это всего лишь краткий обзор того, как рисовать лестницы в демо-версии. В следующем посте мы добавим новые стойки и изменим поручни.

Чтобы увидеть, насколько быстро и легко можно проектировать лестницы с помощью StairDesigner, посмотрите это видео!

Загрузите бесплатную демо-версию StairDesigner, чтобы приступить к работе.

Калькулятор лестницы с подробными планами

?

Всегда показывать полное меню

Закрепленное меню

Версия

Посмотреть завершенные проекты!

?

Создание и печать полномасштабных PDF-файлов со схемами на этой странице (шаблоны)

НОВИНКА Переход от квадратного к круглому — полномасштабные шаблоны для печати

? Верхняя ступенька 1 Поднимитесь вниз с верхнего этажа. Выберите и посмотрите верхнее положение стрингера на схеме. Верхний шаг установлен вниз ? Верхняя ступень находится на одном уровне с верхним полом и выступает над ним. Выберите и посмотрите верхнее положение стрингера на схеме. Верхний уровень протектора ? От готового нижнего этажа до готового верхнего этажа Общий рост ? Идеальный подъем — это тот подъем, который вы предпочитаете. Фактический подъем рассчитывается таким образом, чтобы все подъемы равномерно вписывались в общий рост, ближайший к идеальному подъему. Идеальный подъем Возможные повышения Используйте идеальный бег Использовать общий пробег в дюймах Используйте угол лестницы	Ширина стрингера Бетон толстый Ширина лестницы Шоу — высота над уровнем моря Головная комната ? Общая толщина пола, включая балки, обшивку из досок и т. д. Используется для расчета высоты перекрытия, поэтому должна быть от верха верхнего этажа (общая высота) до нижней стороны чистового пола. Толщина пола	Толщина протектора Толщина подступенка Нос ? Рассчитайте расстояние между балясинами и положение на ступенях. Толщина протектора, толщина подступенка и выступ должны быть больше 0. См. диаграмму ниже. Балясины Вид Ширина балясины Балясины/проступь Цвет ? Ограничение экстремальных измерений, углов и т. д. Ограничивать	Схема этикетки Поделиться расчетом Нажмите «Отпустить » и перетащите диаграмму для измерения в полном масштабе.
		Весы	Единицы отображения Дюймы-футыМетрика

Головная комната

Бегущие стрингеры (верхний стрингер)
Выделить

Бегущие стрингеры (верхний стрингер)
Выделить

Замеры по вертикали — от нижнего этажа до верха каждой ступени
(Возможная высота посадки — Синий = средний)

Чтобы рассчитать и отобразить проем верхнего этажа и высоту лестничного проема, введите толщину верхнего этажа, установите флажок «Показать высоту потолка» и перетащите ползунок «Голова», чтобы рассчитать и анимировать диаграмму верхней комнаты и проема пола.
