Монтаж проводки в доме своими руками

Электричество одно из преимуществ современной жизни, без него люди не мыслят своей жизни. Очень многое в работе и повседневной жизни человека зависит от электроэнергии.

Большинство производственных процессов давно стали механизированными. Без света мы уже не можем обойтись в быту, постирать, погладить, заправить автомобиль, посмотреть телевизор и многое другое.

Краткое содержимое статьи:

Как свет появляется в доме

Для того чтобы электричество появилось в вашем доме, нужно сделать проводку, если вы считаете, что это опасное дело, то работу можно заказать у электрика.

Но если вы поставили перед собой задачу разобраться и сделать весь процесс самостоятельно, то вам нужно знать, как правильно провести проводку. Для этого и создана эта статья, в которой ниже будут описаны все этапы монтажа проводки.

Где спрятана проводка

Есть помещения, в которых уже было подведено электроснабжение, если проводка старая или неисправная, то ее необходимо заменить, во избежание короткого замыкания и возникновения воспламенения.

В очень старых помещениях проводка шла снаружи стены, но это не красиво и не безопасно, поэтому сейчас принято прятать проводку под отделкой.

Но как найти проводку своими руками, если она скрытая? Для этого существуют приборы для обнаружения скрытой проводки, детекторы поиска, тестеры, отвертки индикатора.

Когда нужно проводить поиск проводки:

Запланировано проведение капитального или косметического ремонта.
Перенос розеток и выключателей в другие места.
К стене нужно прикрепить мебель, крепеж или другие предметы и что бы ни наткнутся на провод, предварительно надо отследить его место прохождения.
При отсутствии заземления.
Когда нет схемы электрических коммуникаций
Если требуется полная или частичная замена старой или неисправной электропроводки.

Проводка с нуля

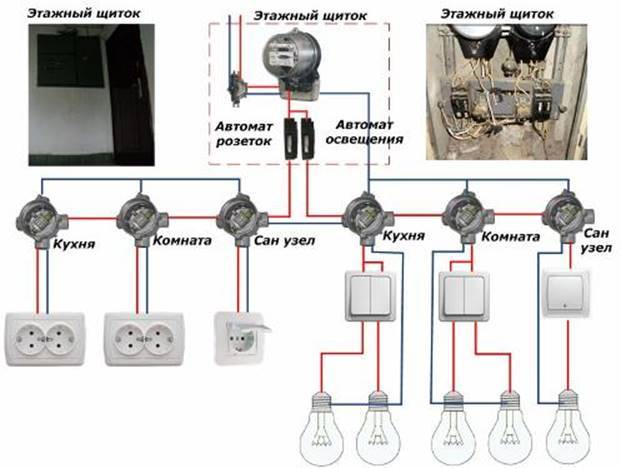

Разводку начинают из создания схемы проводок своими руками, проводят расчет необходимого количества материалов.

После этого начинают подготавливать стены, согласно составленному плану. На стене изначально делается разметка, по которой создают углубления для прокладывания провода.

Установленный кабель необходимо закрепить скобами. После того как проведена кабельная трасса, приступают к установке выключателей, розеток и коробок. Когда все сделано, проводится сборка щитка и тестирование всей системы.

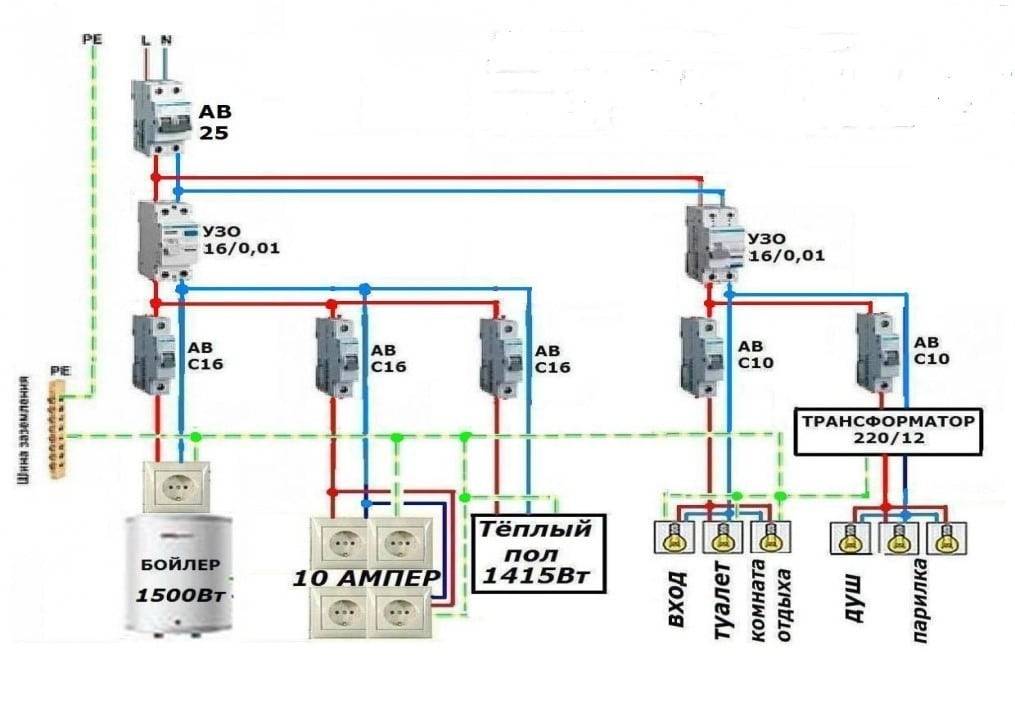

Как самому сделать схему

Существует инструкция, как сделать проводку в доме, для этого надо соблюдать несколько простых правил и рекомендаций. Для составления схемы, можно сделать копию плана постройки и на нем отметить все точки подключения электрической фурнитуры и расположение проводов.

Советы и рекомендации по правильному распределению электрической нагрузки при создании схемы:

Кабеля трассы должны проходить только по горизонтали и вертикали, это общепринятое правило всех электриков;
Повороты провода производятся исключительно под углом 90 градусов;
Во избежание механических повреждений, рекомендовано прокладывать кабель на расстоянии 20-25 см от потолка. Еще одним вариантом является прокладывание провода по полу, его закладывают в плинтус, такой способ удобный при демонтаже или ремонте.
По умолчанию установка выключателей делается при входе, и располагаются со стороны дверной ручки. Высота установки от 80 см до 1.5 метра, зависимо от вашего желания и удобства.
Рекомендовано устанавливать одну розетку на каждые 6 м квадратных. Но количество розеток в комнате диктуют, ваши индивидуальны потребности. Правильно делать отступ при монтаже от двери или окна 10 см.

В каждом отдельном помещении обязательно ставится коробка распределитель.

Для проведения электрической проводки понадобятся некоторые инструменты, которыми вы будете делать борозду в стене, отверстия под розетки и выключатели, снимать изоляцию с проводов и другие действия.

Необходимые инструменты для монтажа проводки:

Дрель с коронкой.
Болгарка с диском по бетону.
Тестер проверки электроприборов.
Отвертка индикатор.
Плоскогубцы и кусачки.
Переноска.
Стриппер для снятия изоляции или, в крайнем случае, нож.

Выбор кабеля

В магазине при покупке провода, у новичка, обычно наступает чувство неосведомленности. Существует огромное количество разновидностей проводов.

Оптимальным для нашей задачи будет кабель ВВГ, он может состоять из 2, 3, 4, 5 жил. Предназначение такого провода – проведение и распределения тока, как в помещении, так и на улице, рассчитан на напряжение от 600 до 1000 Вольт и частоту 50 Гц.

Правила безопасности

При монтаже проводки в доме своими руками и подключении электротехники очень важно не забывать о пресловутой технике безопасности. Все об этом слышали 100 раз, но это не повод относится к этому легкомысленно. От того на сколько вы будете аккуратными зависит самое дорогое – ваше здоровье и даже жизнь.

Все элементы проводки должны быть качественными, без повреждений. Нельзя браться за оголенные провода под напряжением. Все элементы трассы должны быть правильно подключены и заизолированы.

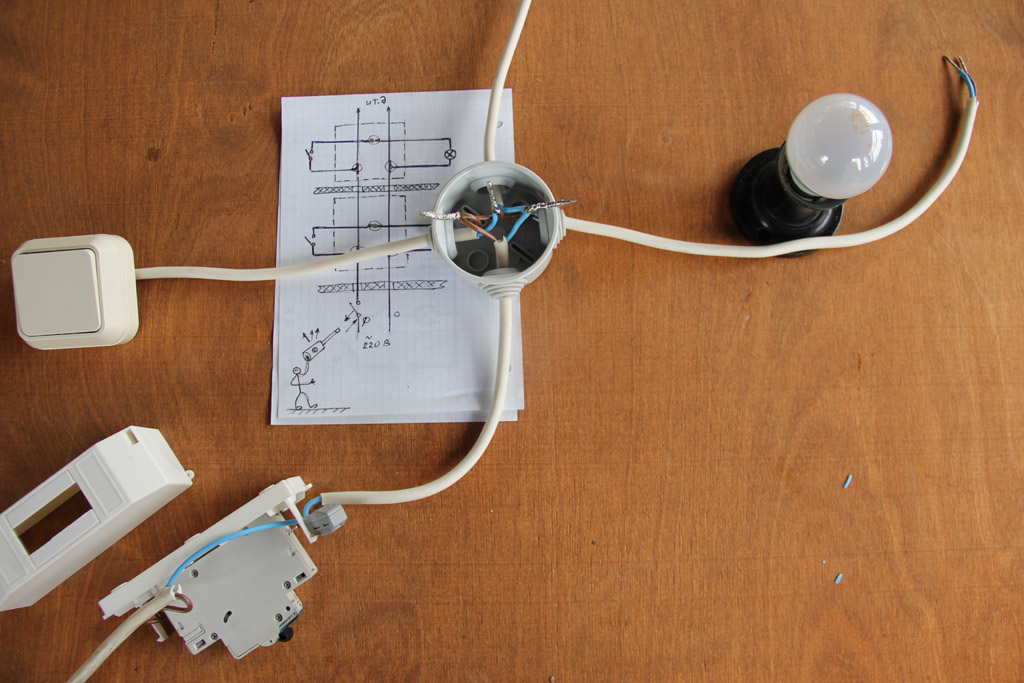

Фото монтажа проводки в доме своими руками

Вам понравилась статья? Поделитесь 😉

КАК СДЕЛАТЬ ПРОВОДКУ В КВАРТИРЕ СВОИМИ РУКАМИ

Старая или некачественно проведенная проводка может стать причиной многих бед. Вы можете не только потерять имущество, но и существенно повредить свое здоровье и здоровье близких. Замена электропроводки – это затратное и трудоемкое дело, но, возможно, оно крайне необходимо. Вы всегда можете обратиться за помощью к специалистам компании УкрПровод. Наши сотрудники быстро и качественно проведут ремонтные работы, при этом соотношение цены и качества приятно удивят.

Но если нет возможности воспользоваться услугами специализированной бригады, мы все же попробуем помочь сделать проводку в квартире своими руками.

Мы уже описывали общие моменты монтажа электропроводки своими руками, а более детально о том, как проложить кабельную линию скрытым или открытым способом, Вы можете узнать в статье по ссылке.

ПРИБОРЫ И ИНСТРУМЕНТЫ, КОТОРЫЕ МОГУТ ПОНАДОБИТЬСЯ

Если Вы решили провести проводку в квартире своими руками, тогда наверняка понадобится инвентарь.

Список необходимых инструментов:

Молоток. Универсальный ручной инструмент, полезный при монтажных работах. Молотки различаются между собой весом бойков. Для электромонтажа будет достаточно максимум 600г. Но, если планируется использование электроустановочных скоб, тогда понадобится молоток с бойком 150г. Очень удобно если на обратной стороне у него будет гвоздодер.

Набор ключей малых размеров (6-24мм). Можно взять универсальный ключ с набором насадок. Используется для соединения проводов при помощи сжимов, болтов. Пригодится при работе с распределительным шкафом.
Монтажный нож. Для проведения электромонтажных работ выбирается нож с изолированной ручкой.
Отвертки. Возьмите набор отверток или универсальную со сменными насадками. Для работы в труднодоступных местах применяется отвертка с длинным жалом и дополнительной изоляцией.
Рулетка. Для электромонтажа подойдет на 7,5-10м. Если площадь помещения большая, можно взять специальную на 50м с матерчатой лентой.
Пассатижи. Выбирайте только с заизолированными рукоятками.
Перфоратор. Если Вы планируете проложить скрытую электролинию, вручную это сделать будет трудоемко и длительно. В таком случае, перфоратор станет Вашим спасением. Он работает в трех режимах: сверление, долбление, ударное сверление.
В некоторых моделях присутствует реверс (переключатель направления вращения). Тогда он используется также в качестве шуруповерта. Для выполнения разного рода работы выбираются различные насадки: буры для сверления бетона, камня; коронка по бетону; коронка по мягким материалам и т.д.
Болгарка (углошлифовальная машина). Также отлично подойдет для штрабления стен. Следует запастись сменными дисками: они различаются по диаметру, толщине. Отличаются между собой диски для работы по металлу, по камню. Внимание! Работа с данным инструментом является опасной! Будьте предельно осторожны.
Мультимер. Совмещает в себе функции вольтметра, амперметра, омметра. Может быть аналоговым, цифровым.

Конечно же, это не полный перечень инвентаря, способного облегчить проведение проводки в квартире своими руками, есть также электрические отвертки, ударные дрели и многое другое. Мы перечислили лишь самые универсальные инструменты. Что именно использовать – решать Вам.

ЗАЗЕМЛЕНИЕ В МНОГОКВАРТИРНОМ ДОМЕ

Итак, Вы приняли решение сделать проводку в квартире своими руками. И хотите сделать все максимально правильно и безопасно. Для этого, конечно же, Вы соберетесь сделать три электролинии: фаза, ноль (N-проводник, нейтраль) и заземление (PE-проводник, защитный провод). Но! Не стоит спешить. Для начала, выясните, какая система заземления предусмотрена в здании.

Для домов, построенных после 2000 года характерна система заземления TN-S. Это значит, что N-провод и PE-провод разделены по всей длине цепи. Заземление уходит в землю уже на трансформаторной подстанции. Это самая современная система. Если в Вашем доме установлена такая – можете спокойно проводить безопасную электропроводку.

Со старыми постройками возникнут существенные сложности. Большинство из них строились с системой TN-C, что означает соединение защитного проводника и нулевого в один (называется проводник PEN). После, в некоторых зданиях произошла модернизация до TN-C-S. Это означает, что на отдельных участках цепи происходит объединение PE и N в PEN-проводник. Такая модернизация делает Ваш быт более безопасным, но до уровня TN-S все же не дотягивает.

Чтобы определить, проведено ли в доме обновление системы заземления, необходимо посмотреть на провода в этажном электрощитке. Если входящих проводов 4, а квартирных 2 – у Вас TN-C, если соответственно 5 и 3 – Вы обладатель TN-C-S. В последнем случае допускается прокладка заземляющего провода в квартире.

Если Вы не планируете полностью делать замену проводки в квартире, но хотите заполучить заземление, просто проведите отдельную кабельную линию в качестве заземления. Это можно сделать открытым способом, например, в кабель-канале.

Как видите, самая большая загвоздка у жильцов домов с системой заземления TN-C. Но, несмотря на это, большинство этих людей активно использует электроприборы, предполагающие наличие PE-провода. Что посоветуем в таком случае?

Вариант 1. Наиболее безопасный, на наш взгляд: использование защитных автоматов, УЗО, предохранителей. О них мы подробнее расскажем далее.

Вариант 2. Сделать все же трехжильную проводку, но провод заземления не подключать ни в одной электроточке. Конец PE-проводника должен быть заизолирован и не подключен ни к чему. Для чего это нужно? Когда проводка Вашего дома будет модернизирована, Вы просто сможете подключить заземление к щитку и электроприборам. При этом дополнительных затрат и ремонтных работ проводить не надо будет.

А теперь поговорим о том, что многие делают, но делать это не рекомендуется. А в некоторых случаях даже запрещается. Мы настаиваем на том, чтобы при проведении проводки в квартире своими руками, Вы отказались, от таких методов. Даже если услышите дружеские советы из серии «у меня так, и ничего».

Расщепление нуля. Подключение защитного провода к общему PEN. Возможные опасности: нейтраль может перегореть. Если у Вас установлены защитные устройства, они сразу отключат сеть. Если таких нет – корпуса электроприборов, заземленных этим способом, окажутся под напряжением 220В, что приведет к опасной для здоровья ситуации. Поиск повреждения N-проводника при этом будет сложнее, чем в случае с фазным.
Соединение нейтрали и защитного провода непосредственно в розетке. Помимо вышеописанной ситуации может произойти еще одна неприятность. Во время ремонта можно перепутать нулевой и фазный проводники. Для электроприбора не важно по какому проводу идет ток, поэтому принципиального значения это не имеет. Но вот если заземление соединится не с нулем, а с фазой – вот тогда разница станет ощутима. Все корпуса электроприборов, включенных в такую розетку, будут под напряжением 220В.
Самый опасный способ – использование для заземления труб отопления и водоснабжения. Если контакт с землей разорван, а такое бывает, когда Ваши соседи заменяют трубы на пластиковые, вместо безопасного заземления, образуется конденсатор электроэнергии, способный также подпитываться блуждающими электротоками, о которых никто даже не подозревает. Самый бездумный вариант – подключить PE на трубу газоснабжения. По статистике, около 90% взрывов бытового газа случается из-за некачественно проведенной проводки. Такое подключение может стоить не только здоровья, но и жизни большого количества людей.

Еще раз повторим, что, если Вы хотите сделать проводку в квартире своими руками правильно – не стоит пользоваться вышеперечисленными тремя способами. Лучше воспользуйтесь полезными приборами электрозащиты, о которых мы поговорим ниже.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

Никто из пользователей электросети не застрахован от такой ситуации, как короткое замыкание. При таком явлении сила тока может подскочить в 10 раз, что приведет к резкому увеличению количества тепла в электропроводе. А это уже приводит к опасности возникновения пожара. Защитить себя и свое имущество можно установив ВА – термомагнитный автоматический выключатель. Если показатели электротока превысят пороговые значения ВА прервет подачу такого тока в автоматическом режиме. Современные модели автоматов уберегут Вас и от токов малого напряжения. Устанавливаются на входе электролинии в квартиру, чаще всего в электрощитах. Различаются между собой следующими параметрами:

время отключения питания (самые быстрые – 0,005с)
принцип обнаружения неполадки (тепловой и электромагнитный)
размер порогового значения параметров тока для отключения (в % от номинальных)
количество полюсов
сила тока, на которую рассчитаны

Подключение автоматических выключателей является достаточно простой работой, поэтому Вы с легкостью самостоятельно сможете их подключить при проведении проводки в квартире своими руками.

УЗО

Следующая опасность, которая может Вас постигнуть при использовании электричества в быту – удар током при соприкосновении с проводом без изоляции, а также с корпусом не заземленного электроприбора. Электрики называют такое явление дифференциальным током, или током утечки. Для защиты людей и животный в квартире устанавливают дифференциальный выключатель, который также называют устройством защитного отключения (УЗО). Такой прибор, обнаруживая утечку электричества, разрывает сеть практически мгновенно – в течение 10-30мс. УЗО бывают разных типов в зависимости от количества регистрируемого тока утечки. Для квартиры оптимальным вариантом будет УЗО на 30мА. Напряжение электротока также важно: есть аппараты на 220В, 380В. Номинальное напряжение на котором будет работать выключатель выбирается из ряда: 6А, 10А, 13А, 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А, 125А. Устанавливается в электрощитке, в случае опасности обесточивает сразу всю квартиру. Можно установить несколько УЗО – на различные электроцепи (отдельно на освещение, отдельно на розетки – к примеру). Если Вы решились на установку дифференциального выключателя, тогда в обязательном порядке нужны будут в квартире отдельные N и PE.

И еще один совет: перед установкой УЗО следует обновить Вашу проводку. Ветхая электросеть со скрытыми утечками может вызвать ложное срабатывание механизма. Поэтому, если решились сделать новую проводку в квартире своими руками, можете воспользоваться моментом и установить УЗО. Если же Вы меняете только отдельную линию, ставить дифференциальный выключатель на все помещение не стоит.

ДИФФЕРЕНЦИАЛЬНЫЕ АВТОМАТЫ (АД)

Это великолепные устройства для Вашей электробезопасности. Они объединяют в себе функции УЗО и ВА: защищают от дифференциального тока, а также электросеть от перегрузок. Как и предыдущие охранные механизмы выбор того или иного АД будет зависеть от электропараметров Вашей сети и уровня защиты.

ПРЕДОХРАНИТЕЛИ

С такой системой электрозащиты сталкивалось большинство людей: предохранители предотвращают вред от короткого замыкания и сверхвысоких токов, находятся в распределительных щитах.

Пробки – одноразовые предохранители, работающие на принципе регистрации избытка тепла.

К предохранителям многократного использования можно отнести ВА, о которых говорилось выше, и автоматические предохранители.

ЭЛЕКТРОСЧЕТЧИК

Каждый из нас понимает, что такое электросчетчик и для чего он нужен. В многоквартирных домах счетчики располагаются либо в этажных электрощитах, либо в квартире при входе электрокабеля к потребителю.

Если при проведении замены проводки в квартире своими руками у Вас возникли сомнения в правильности работы Вашего счетчика, Вам стоит вызвать представителя энергосетей. Вам выпишут предписание на поверку прибора, хотя, возможно, Вам будет проще купить новый.

При покупке прибора учета Вам следует знать несколько параметров для того, чтобы сделать правильный выбор. Во-первых, Вам нужно определиться, какой счетчик Вы хотите: индукционный или электронный. Во-вторых, на какую электросеть он рассчитан: однофазную или трехфазную. Определитесь со способом крепления: счетчики могут крепиться на трех винтах, или на DIN-рейке. Обязательно проверьте целостность пломб электроприбора.

Устанавливать счетчик самостоятельно нельзя. Необходимо вызвать специалиста, у которого есть разрешение на проведение таких работ.

ЭЛЕКТРОЩИТ В КВАРТИРЕ

Вводной распределительный электрощит в квартире необходим для того, чтобы:

распределять электроэнергию между разными группами потребителей (разные электролинии для отдельных комнат, групп розеток, выключателей и т.д.)
служить месторасположением различных защитных устройств электросети
в некоторых случаях электросчетчик также устанавливается в распределительный щиток

Электрощиты бывают внутренними и накладными. Изготавливаются из пластика или металла. Для правильного выбора электрощита Вам необходимо определиться с его размерами, а именно – на сколько модулей он пригоден. Модуль – это размер однополюсного автоматического выключателя (примерно 18мм). Например, двухполюсный ВА займет уже два модуля. Однофазное УЗО – три. И т. д. Если Вы посчитали, сколько модулей Вам потребуется – купите на всякий случай электрощит чуть большего размера, с запасом. Пустые модули можно будет прикрыть впоследствии специальными заглушками.

Если Вы решили сделать проводку в квартире своими руками, Вы наверняка столкнетесь с необходимостью самостоятельно установить электрощит. При монтаже электрощита в первую очередь нужно установить его в нужном месте расположения. Помните, что доступ к нему должен быть легким и безопасным. После этого щит нужно укомплектовать необходимыми электроприборами: ВА, АД, УЗО – в зависимости от Вашего выбора. Простая схема последовательности установки приборов для квартиры может быть следующей. На входе у Вас дифференциальный автомат. Он охраняет всю квартиру и позволяет обесточить все помещение сразу. Далее ставим электросчетчик. После идет общее для квартиры УЗО, от которого расходятся отдельные электролинии с индивидуальными автоматическими выключателями. Крепление приборов происходит при помощи DIN-рейки.

И, напоследок, еще несколько простых советов. Если Вы решили обновить Вашу электросеть скрытого типа, Вам стоит это сделать в период ремонта, т.к. Вам в любом случае необходимо будет штрабировать стены. Для электропроводки открытого типа такое условие не обязательно. Провод в кабель-канале довольно легко меняется, это не столь трудоемко и пыльно. И не забудьте предупредить соседей об осуществлении громких ремонтных работ.

Очень надеемся, что наша статья немного помогла Вам понять, как сделать проводку в квартире своими руками. Если же Вы все-таки сомневаетесь в своих силах, обратитесь к специалистам. Заказать проведение электромонтажных работ нашей компанией можно, воспользовавшись многоканальными телефонами, или же электронной почтой, указанными в соответствующем разделе сайта. Также у нас Вы можете купить необходимые сопутствующие электротовары. Предлагаем Вам широкий выбор автоматических выключателей, УЗО, дифференциальных автоматов высочайшего европейского качества таких производителей как GE, ABB, Schneider Electric, Eaton (Moeller), и более дешевые, но тем не менее достойные варианты от ИЭК, АСКО. Звоните нам и мы обязательно поможем подобрать то, что нужно именно Вам.

Не берите в руки электропроводку

Новости

Избегайте «шокирующих последствий»: наймите электрика

ДОРОГОЙ БЭРРИ! Электрические провода в доме имеют цветовую маркировку плюс, минус и земля? Наши провода коричневые, синие и зелено-желтые. Какие из них мы должны подключить к каким винтам? – Агата

ДОРОГАЯ АГАТА! Никогда не следует делать предположений, когда речь идет об электробезопасности. Попросите электрика проверить цветовую кодировку. Жилая проводка обычно черного цвета для горячего, белого для нейтрального и зеленого или неизолированного для заземления.

У вас все по-другому, потому что человек, проводивший проводку в вашем доме, использовал материалы, которые обычно используются в коммерческих электрических системах. Типичная цветовая кодировка для коммерческой проводки: коричневый для горячего, синий для нейтрального и зелено-желтый для земли.

Вместо того чтобы подключать провода самостоятельно, поручите работу электрику. С электропроводкой часто есть один способ сделать это правильно и много способов сделать это неправильно. Стоимость электрика может избавить вас от шокирующих последствий.

ДОРОГОЙ БЭРРИ! Перед тем, как мы купили наш дом, наш жилищный инспектор проверил туалеты и сообщил, что они функционируют. К сожалению, эти тесты были просто промывками воды, которые не могли рассказать всей истории.

После заселения сразу возникли проблемы с туалетом в главной ванной. Приспособление нормально работает с жидкостями, но просто не утилизирует твердые отходы. На самом деле, когда мы впервые смыли его, чаша переполнилась. Нет ли более надежного способа проверки исправности туалетов домохозяйками? – Байрон

ДОРОГОЙ БАЙРОН! Домашние инспекторы смирились с рутинной банальностью простого смыва воды для проверки сантехники в доме. Такие простые тесты позволяют проверить наличие утечек и убедиться, что каждое приспособление надежно прикреплено к полу.

Почти во всех случаях этих методов контроля достаточно для выявления эксплуатационных дефектов. К сожалению, ваш случай, возможно, был одним из редких исключений. К счастью, ремонт, скорее всего, будет рутинным и относительно недорогим. Причиной перелива может быть просто обычный засор сливной линии или сифона. Если в результате погружения линия не очищается, проверьте ее у лицензированного сантехника.

Монтаж электропроводки своими руками в деревянном доме и в квартире

В современном обществе невозможно представить дом без электричества, поэтому в каждой комнате обязательна качественная проводка. Производство таких работ лучше всего доверить профессиональным электрикам, но и монтаж электропроводки можно осуществить своими руками. Для этого необходимо быть хорошо информированным в этом вопросе.

Разводка электрического кабеля

Монтаж электропроводки начинается с составления схемы расположения выключателей, проводов, розеток, счетчика и других приборов. Создав такой проект, вы сможете более точно рассчитать количество материала. В дальнейшем вам будет проще самостоятельно произвести монтаж электропроводки в соответствии с установленными нормами и ГОСТами. Схему рисовать рабочей не буду.

При составлении плана необходимо учитывать следующее:

Все элементы должны располагаться в доступном месте для удобства их дальнейшего обслуживания. Распределительные коробки должны быть постоянно доступны для повреждений. Не рекомендуется устанавливать элементы электропроводки в труднодоступных местах.
Найдите переключатели на открытых площадках. Не загораживайте шкафы и другие предметы интерьера. Для того, чтобы включить свет, не нужно тянуться или наклоняться. Существующие на сегодняшний день ГОСТы не предъявляют серьезных требований к высоте установки, поэтому электрики советуют устанавливать выключатели на высоте 100 см от пола. Это несомненно добавит удобства.
Перед сборкой розеток необходимо предварительно продумать расположение электроприборов, чтобы в дальнейшем не возникало дискомфорта при использовании удлинителей. Установка розеток ближе 50 см к металлическим предметам запрещена. По нормам на 6 м² нужна одна розетка, естественно, на кухне их нужно больше. Для собственной безопасности при монтаже необходимо отступать от пола не менее 25 см.
Электрический кабель можно прокладывать в помещении сверху или снизу, с отступом 15 см от плинтуса или потолка. Линии должны быть размечены строго вертикально или горизонтально. Так как в деревянных домах делается внешняя электропроводка, то необходимо заранее спланировать расположение карнизов. Все концы электролиний выводятся в распределительную коробку, в которой они соединяются между собой.

После подготовки схематического изображения линий электропередач можно приступать к самостоятельному монтажу проводки. Продумав мельчайшие детали, пора приступать к приобретению необходимого материала. Монтаж электропроводки своими руками в квартире также потребует создания схемы перед работой.

Материал для электропроводки в деревянном доме

Чтобы не бегать постоянно в магазин, чтобы купить необходимые для работы товары, следует сразу подготовить все необходимое. При наличии схемы это не сложно. Монтаж открытой проводки своими руками потребует больше материалов, чем закрытой. Так как дом построен из дерева, о внутренних линиях электропередач необходимо забыть. В любом случае особое внимание следует уделить качеству материала. Чем дешевле материал, тем больше вероятность, что он некачественный.

Для работы нам потребуются:

Инструменты с изолированными ручками, чтобы не получить удар током. Вам понадобится отвертка, плоскогубцы, молоток и острый нож, чтобы зачистить кабель.
Электрощит. Он изготовлен из пластика и металла. Для деревянного дома нужна металлическая решетка. Размер зависит от количества реле. В жилых домах в основном используют щиты до 12 мест. Оставьте 1 пустое место, если есть дальнейшие изменения в проводке.
Электрический кабель. Для того чтобы определить сечение кабеля, нужно знать мощность электричества в доме. Для деревянного дома подойдет ВВГ 3 х 2,5, где 3 — количество жил в кабеле, а 2,5 — его сечение. Вам нужно купить трехжильный кабель с жилой для заземления. Если в доме мощность больше, чем указано на маркировке кабеля, необходимо проложить двойную линию.
На количестве розеток и выключателей акцентировать внимание не нужно, так как в схеме все уже просчитано. Вам необходимо определиться с цветом и фактурой, которые подойдут к вашему интерьеру. В целях безопасности для деревянного дома лучше использовать элементы с керамическим основанием и латунными контактами. Разнообразие видов розеток и выключателей на рынке не оставит равнодушным даже самого заядлого дизайнера.
Монтаж электропроводки своими руками в частном деревянном доме потребует дополнительных вложений в кабельные каналы или плинтуса. Несомненно, эти элементы придадут интерьеру больше красоты, чем просто висящая проволока. В некоторых случаях будет необходимо поместить кабель в пластиковую трубку. Аккуратно провести кабель по дому можно и в гофре.
Необходимы распределительные коробки, в которых провода будут подключаться с помощью СИЗ (специальных клемм). Кабель можно соединить в скрутки и обмотать изолентой.
Счетчик. Лучше выбирать с хорошим классом точности – от 2,0 и выше. Счетчик электроэнергии может быть однотарифным и двухтарифным. Первый считает потребление электроэнергии всегда одинаковым, второй рассчитывает по двум тарифам: дневному и ночному. С точки зрения экономии второй вид будет более выгоден тем, что можно будет регулировать электроэнергию в зависимости от времени суток.
Также для монтажа потребуются саморезы, клипсы необходимого диаметра для гофры, дополнительный крепеж.
Так как для монтажа электропроводки своими руками в новостройке потребуется большое количество материала, все можно приобрести в одном месте оптом.

Безопасность при работе

При производстве любых строительных работ особое внимание необходимо уделять личной безопасности. Перед началом работы позаботьтесь о наличии средств индивидуальной защиты. Работать необходимо в каске и специальной плотной одежде. Монтаж электропроводки выполняется с обесточенными линиями. Если работа связана с электричеством, вам потребуются резиновые перчатки, способные предотвратить поражение электрическим током. Монтаж на высоте необходимо производить со страховкой на полностью исправных стендах. Не становитесь на неустойчивые ступеньки. К вопросу техники безопасности необходимо подойти со всей ответственностью.

Монтаж электропроводки своими руками в деревянном доме

Выделяют несколько основных этапов работ:

Прокладка электрических кабельных линий.
Монтаж распределительных коробок.
Установка розеток и выключателей.
Монтаж осветительных приборов.
Подключение экрана.
Вывод и установка контура заземления.

Прокладка электрических кабельных линий

Монтаж электропроводки своими руками в квартире может быть выполнен в плинтусах. Это полностью скроет провод от глаз. Особенно удобно монтировать кабель в цоколе под розетками. Линии электропроводки проложены в пластиковых трубах для обеспечения большей безопасности. Если необходимо осветить гараж, проводку можно сделать своими руками в гофре, так как в этом помещении эстетический вид особо не нужен.

Монтаж распределительных коробок

В местах, где от основной электросети необходимо сделать ответвление для подключения розетки, ставится распределительная коробка. Она должна располагаться там, где удобно обслуживать. Внутри распределителя кабели соединяются между собой различными способами:
С помощью СИЗ. Один из самых простых способов. Для этого типа соединения каждый провод зачищают на 2-3 см, скручивают и насаживают на них СИЗ. В коробе концы укладывают так, чтобы они не соприкасались друг с другом.
Смешайте с вагами. Различия в количестве и сечении отверстий. Для монтажа каждый провод необходимо зачистить на 10 мм. Затем концы нужно вставить в отверстия до щелчка. Концы нужно отвести в разные стороны и уложить так, чтобы они не соприкасались друг с другом.
Конечно, самый дешевый способ — скрутить оголенные концы вместе и обмотать изоляционной лентой. Как и в предыдущих способах, здесь нельзя допускать контакта.
Установка выключателей и розеток
Монтаж электропроводки своими руками в деревянном доме осуществляется прямо на поверхность стены. Соответственно, розетки также крепятся к стене. Надежно закрепите, чтобы розетка не шаталась. Желтый или зеленый провод необходимо зажать в контакте заземления, а два других — в клеммах питания. Выключатели подключаются аналогично. Только в проводе, идущем к выключателю, может отсутствовать заземляющая жила. В целях экономии провод, идущий к выключателю, можно взять двухжильный и с меньшим сечением.
Установка осветительных приборов
В последнее время для освещения жилых помещений все чаще используются светильники. Красивое точечное освещение добавит элегантности дому. Яркость можно регулировать с помощью специальных инструментов.
В большинстве случаев для освещения дома используют:
Встраиваемые светильники;
Счета-фактуры;
ул.
Соедините светильники с желто-зелеными жилами. Каждое устройство имеет зажим для этого типа соединения. Светильники одной группы должны быть подключены параллельно.
Подключение щитка
Распределительный щит является основным элементом электропроводки всего дома. От того, как он смонтирован, зависит работоспособность и безопасность всей проводки в целом. В щитке должны быть установлены автоматические устройства, позволяющие обесточить группу простым нажатием кнопки. Для кабеля сечением 2,5 необходимо поставить реле на 25А. При любых нарушениях в работе машина сама отключит цепь, или по-простому будет биться. Электрические панели доступны в различных типах, бывают как с прозрачными окнами, так и со сплошными. По завершении установки каждая группа внутри щита должна быть подписана. Для этого в комплект большинства коробок входит специальная наклейка. Чтобы соединить сердечник с машиной, его необходимо очистить и вставить до щелчка в специальное отверстие. Это завершающий и самый сложный этап монтажа электропроводки в доме из дерева. Этому процессу нужно уделить особое внимание, так как неправильная последовательность соединения проводников может привести к короткому замыканию.
Установка контура заземления
Монтаж электропроводки своими руками в частном доме обязательно производится с выводом контура заземления на улицу. Для этого от здания отступают на небольшое расстояние и выкапывают траншею длиной 2,5-3 метра и глубиной около полуметра. На одинаковом расстоянии друг от друга необходимо вбить 3 стержня арматуры, которые соединяются между собой металлической проволокой. Затем в стену дома необходимо вбить металлическую основу, к которой нужно подвести провод от стержней и грозотрос. При забитом основании все эти провода должны быть соединены между собой. Если на крыше дома есть громоотвод, то провод от него также необходимо соединить с основанием. Выкопанную канавку следует засыпать песком, а верхний слой землей.
Открытая электропроводка
В городских условиях деревянные дома встречаются редко. В основном деревянные дома строят из дерева. Монтаж электропроводки своими руками на даче осуществляется так же, как и в деревянном доме. Так как деревянный дом пожароопасен, электропроводка должна быть открытой.
Способы прокладки кабеля в загородном доме:
Провод можно крепить к изоляторам, как это делалось ранее. В проволоке делается надрез между прядями и насаживается на ролик. Сегодня такой способ будет выглядеть неэстетично, если только не планируется ретро-дизайн.
Возможно крепление провода к скобам. В магазине представлен широкий выбор различных кабельных креплений. Есть скобы, которые прибиваются к поверхности маленькими гвоздями, а есть те, которые вставляются в просверленное отверстие.
Провод вставляется в гофру и крепится к стене клипсами. Сложность процесса зависит от длины провода, который необходимо засунуть в ПВХ-оболочку. Соответственно, чем дольше, тем сложнее. Для этого метода вам понадобится помощник.
На пластиковых трубах кабель проходит достаточно легко. А доступ к кабелю будет практически закрыт для внешнего воздействия.
Металлические трубы защитят кабель от грызунов. В основном метод применяют в местах большого скопления крыс и мышей, например, на зерновых терминалах.
Через пластиковые коробки или широкие кабель-каналы. Когда сечение кабеля велико или необходимо проложить большое количество проводов, используют этот метод. Все провода уложены в коробку и стянуты жилами ПВХ, чтобы провода не рассыпались, а постоянно находились в плотном жгуте.
Укладка провода в кабель-каналах придаст аккуратный вид. Можно вырезать в дереве борозду размером с канал и вставить ее вровень со стеной, но это очень трудоемкий процесс.
Желательно, чтобы все элементы из ПВХ были негорючими. Прохождение кабеля или проводов через деревянные стены возможно только через заранее пробитый железный туннель. Итак, монтаж электропроводки выполнен своими руками. Фото, представленные в статье, могут быть полезны в будущем.
Электропроводка данного типа обычно выполняется в нежилых помещениях. Монтаж электропроводки в гараже также производится открытым способом.
В конце статьи
После завершения всех работ необходимо проверить работоспособность вновь проложенных линий. Для этого можно пригласить специалистов электролаборатории для производства всех необходимых замеров. Профессионалы в этой области выдадут заключение о правильности прокладки электропроводки в деревянном доме.
Электролаборанты должны:
Проверить сопротивление изоляции и заземления;
Измерение УЗО и контуров фаза-ноль;
Для загрузки машин первичным током;
Проверить работу всех систем электропроводки.
Цены на изготовление работ варьируются от 200 до 350 рублей за точку. К точкам можно вынести розетки, выключатели, коробки и другие элементы электропроводки. При обращении в фирму с вас возьмут не менее 300 рублей за один балл. Конечно, частники отнесутся к цене более лояльно. Окончательную цену легко рассчитать по схеме. В любом случае мастер, выполняющий работу, должен давать гарантию качества. Чтобы быть полностью уверенным в качестве проделанной работы, лучше всего попробовать сделать ее самостоятельно.
Как видно из статьи монтаж электропроводки своими руками не занимает много времени и сил. Но подходить к этому процессу нужно очень серьезно, и особенно к технике безопасности. Обратите внимание на каждую деталь, так как исправить это сложнее, чем сделать это нормально. Так как деревянный дом более уязвим с точки зрения пожара, необходимо позаботиться о безопасности. Не пренебрегайте требованиями, установленными нормативными документами. В этой статье освещены все нюансы монтажа электропроводки в деревянном доме. При определенных навыках выполнить всю работу не составит труда, а семейный бюджет сильно не пострадает. Многие заблуждаются, думая, что открытая проводка – это некрасиво.
