Правильно выбранное сечение кабеля поможет избежать заметные потери яркости светодиодной ленты (СДЛ). Поэтому данному расчету следует выделить особое внимание.

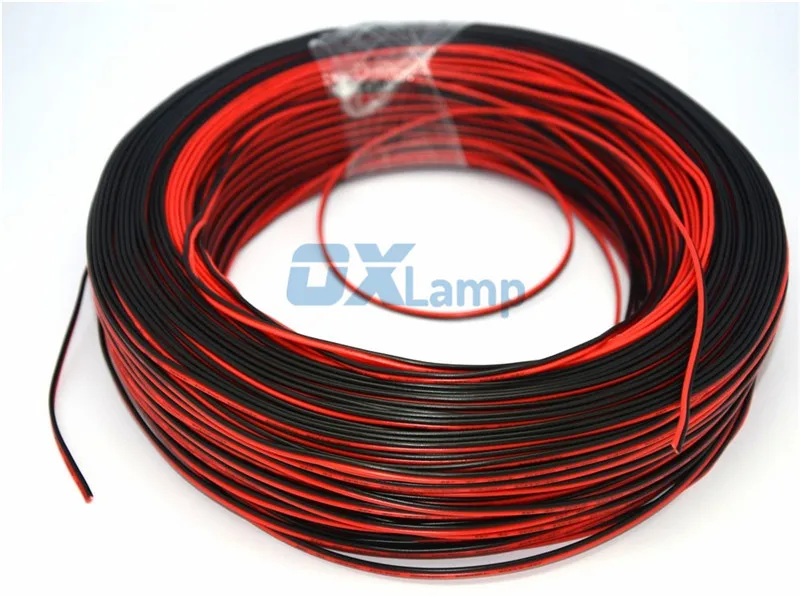

Рис. 1. Кабель.
Требования к величине сечения кабеля при подключении LED-ленты с напряжением 12, 24 В гораздо выше, чем для сетей на 220 В. Это связано с тем, что падение напряжения (потери мощности) в проводах при протекании одного и того же тока в единицы вольт при напряжении 220 В незначительно, а для 12 В — существенно.
Пример расчёта сечения кабеля
Например, подключаем светодиодную ленту суммарной мощностью P = 60 Вт, постоянное напряжение 12 В, длина медных проводов от блока питания (БП) до ленты L = 6 м. Ток I = P/U = 60/12 = 5 А. Если выбрать сечение жилы провода по таблице 1, которая составлена для переменного напряжения 220 В, то сечение провода будет S = 0,5 мм².
Таблица 1. Для подбора сечения кабеля для медного кабеля при напряжении 220 и 380 В.
Теперь подсчитаем потери напряжения на двухжильном кабеле по формуле (1):
Uk = ((ρ × 2 × L) / S) × I, (1)
где ρ — удельное сопротивление провода [Ом·мм2/м], для медного провода оно равно 0,0175. В результате расчета получим потери напряжения на кабеле Uk = 2,1 В. То есть до ленты «дойдет» всего 9,9 В (рис. 2) вместо 12 В. Таким образом, сечение 0,5 мм² нам явно не подходит.
Рис 2. 9,9 Вольт.
Для расчета кабеля есть специальные таблицы, в которых кабель подбирается исходя из падения напряжения. Но для практических расчетов мы используем упрощенные формулы (2) и (3):
S = 0,5×I, если длина двухжильных проводов менее 10 м; (2)
S = 0,75×I, если длина двухжильных проводов от 10 м до 30 м. (3)
То есть для нашего случая сечение кабеля должно быть S = 0,5 × 5 = 2,5 мм². Разница в пять раз между тем, что мы подсчитали, и между тем, что неправильно выбирают по привычке по таблице 1. Теперь подсчитаем потери напряжения в нашем кабеле с сечением 2,5 мм²: Uk = 0,42 В, что вполне приемлемо, поскольку непосредственно на светодиодной ленте будет 11,58. Блок питания обычно имеют подстроечный резистор (рис. 3), который позволяет отрегулировать напряжение до 12,42 В. Тогда на светодиодной ленте будут положенные 12 В. На БП производители обычно выставляют напряжение 12,5 В, по всей видимости, уже предполагая, что будут какие-то разумные потери.
Рис. 3. Подстрочный резистор у блока питания.
Обращаем внимание, что сечения кабеля можно уменьшить в 2 раза если использовать светодиодную ленту с напряжением питания 24 В. Так, для нашего примера, если бы мы использовали ленту на 24В той же мощности 60 Вт, ток был бы 2,5 А, тогда по формуле (2) требуемое сечение кабеля 1,25 мм². Для систем с большой мощностью рекомендуем использовать светодиодные ленты на 24 В.
Заключительные рекомендации
Используйте вышеуказанные формулы (2) и (3) для расчета сечения кабеля, поскольку из-за неправильного выбора сечения можно потерять заметную часть светового потока. Проверяйте напряжение на концах кабеля перед подключением ленты. Лучше использовать кабель хорошего качества, соответствующий ГОСТу. Некоторые производители могут использовать медь с большим числом примесей, тогда удельное сопротивление ρ будет больше и, соответственно, потери напряжения будут еще больше, чем теоретически рассчитано выше.
По материалам статьи «Как выбирать светодиодные ленты для создания декоративной подсветки интерьера» N1, 2017 led-e.ru
Автор статьи Сергеев П. А. сотрудник компании СветоЯр.
22.11.2017
Соеденители для светодиодной ленты 12V
Выберите категорию:
Все Автоматика » Автоматические выключатели » Дифференц. автоматы » Контакторы »» Контакторы электромагнитные серии КМИ, КТИ производство IEK »» Контакторы электромагнитные серии КМЭ, КТЭ производство EKF » Пускатели электромагнитные »» Пускатели электромагнитные серии ПМЛ » Устройства защитного отключения (УЗО) » Контакторы модульные Кабель и провод » Кабель силовой медный »» Кабель ВВГнг-ls »» Кабель NUM »» Кабель КГ-ХЛ » Кабель силовой алюминиевый »» Кабель АВВГ »» Провод СИП-4 » Провода и шнуры силовые »» Провод ПВС »» Шнуры ШВВП »» Шнуры ШВП »» Провод витой » Провода установочные »» Провод ПУВ »» Провод ПУГВ »» Провод МГШВ, МГШВэ »» Провод ПАВ »» Провод ППВ »» Провод АППВ » Кабель информационный »» Кабель TV »» Кабель для структурных сиситем связи UTP, FTP »» Кабель для видеонаблюдения КВК »» Кабель телефонный ТРП, ПРППМ, П-274, ШТЛП, ШТЛ »» Кабель сигнальный КСПВ, КСВВ, КСВВнг(A)-LS »» Кабель акустический для колонок » Кабель контрольный » Кабель прогревочный » Кабель термостойкий для бань Электроустановочные изделия » Силовые разьемы » Вилки штепсельные » Розетки и выключатели »» Встраиваемые »»» Etika™ »»» AtlasDesign »»» Valena™ »»» GLOSSA™ »» Накладные »»» Blanca »»» Quteo » Накладки на бревно Светильники » Потолочные встраиваемые светильники » Светодиодные встраиваемые светильники » Настенно-потолочные светильники » Линейные светильники » Светодиодные панели » Светодиодная лента, модули, профиль и трансформаторы »» Светодиодная лента »» Соеденители для светодиодной ленты »»» Соеденители для светодиодной ленты 12V »»» Соеденители для светодиодной ленты 220V »» Профиль для светодиодной ленты »» Трансформаторы для светодиодной ленты » Прожекторы » Светильники садово-парковые » Лампы светодиодные »» Лампы светодиодные — цоколь Е27, Е14 »» Лампы светодиодные линейные T8 цоколь G13 »» Лампы светодиодные цоколь GX53 »» Лампы светодиодные цоколь GU5.
Производитель:
ВсеEKFFeronIEKLEEKLegrandSchneider ElectricTDMWoltaЕРМАККВТПромрукавРезультатов на странице:
5203550658095
Как подключить светодиодные ленты (схема прилагается)
Светодиодные ленты становятся все более популярными в различных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресуемые светодиодные ленты.
Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.
1 Падение напряжения
2 Параллельное соединение
3 ШИМ-усилитель
4 Подключение одноцветных светодиодных лент
5 Подключение настраиваемых белых светодиодных лент
6 Подключение светодиодных лент RGB
70003 9003 Как подключить светодиодные ленты RGBW
8 Как подключить светодиодные ленты RGBCCT
9 Как подключить адресные светодиодные ленты
10 Часто задаваемые вопросы
11 Заключение
Падение напряжения
Падение напряжения на светодиодной ленте означает, что печатная плата и провода потребляют напряжение, в результате чего часть светодиодной ленты рядом с блоком питания будет ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.
Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.
В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Для получения дополнительной информации о падении напряжения, пожалуйста, прочитайте Что такое падение напряжения на светодиодной ленте?
Параллельное соединение
Самый распространенный способ избежать проблем с падением напряжения — параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.
параллельное подключение светодиодной лентыДругой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.
светодиодная лента с обоих концовУбедитесь, что НЕ для последовательного подключения нескольких лент к источнику питания, контроллеру или усилителю.
последовательное подключение светодиодной лентыШИМ-усилитель
Все светодиодные контроллеры выводят ШИМ-сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.
Как подключить одноцветные светодиодные ленты

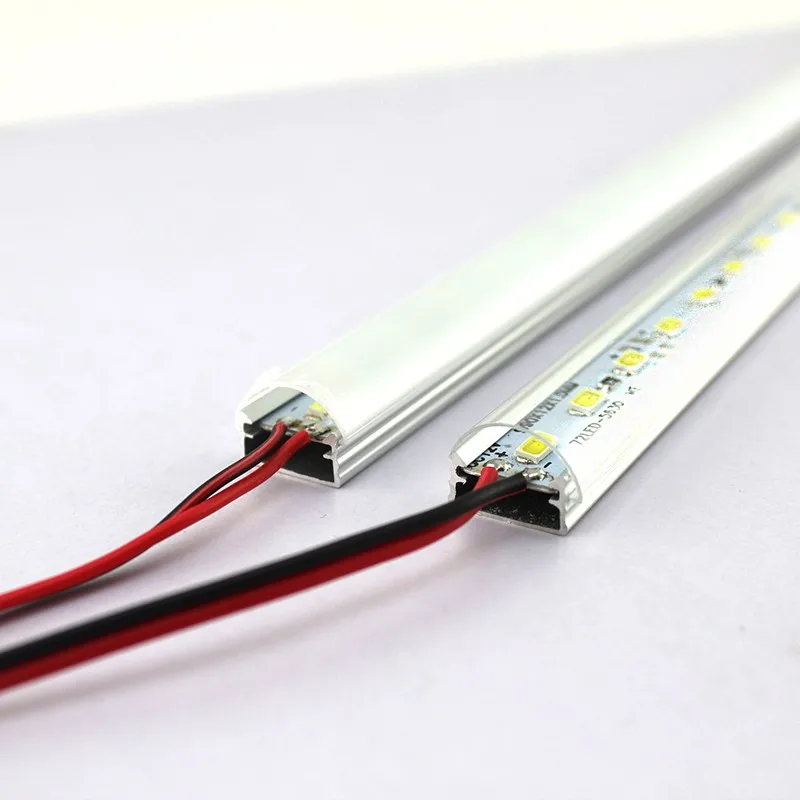

Одноцветные или монохромные светодиодные ленты являются самыми простыми. Он имеет только два провода и может излучать свет только определенного цвета.
одноцветная светодиодная лентаОдноцветные светодиодные ленты Wring с нерегулируемыми светодиодными драйверами
Наиболее распространенной является одноцветная светодиодная лента, подключенная к нерегулируемому источнику питания без контроллера.
Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.
параллельное подключение светодиодной лентыWring одноцветные светодиодные ленты с диммируемыми светодиодными драйверами
Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.
Наиболее распространенными методами диммирования являются 0–10 В, Triac и DALI.
Схема подключения драйвера светодиода с регулируемой яркостью 0-10 В
Схема подключения одноцветной светодиодной ленты 0 10 ВСхема подключения драйвера светодиода с регулируемой яркостью
Схема подключения симистора для одноцветной светодиодной лентыСхема подключения драйвера светодиода с регулируемой яркостью DALI
Схема подключения одноцветной светодиодной ленты daliОдноцветные светодиодные ленты Wring со светодиодными контроллерами
Кроме того, одноцветные светодиодные ленты также могут быть подключены к контроллеру для регулировки яркости.
Без усилителя ШИМ
При подключении небольшого количества светодиодных лент с контроллером светодиодов усилитель светодиодов не нужен. Схема подключения контроллера одноцветной светодиодной ленты
без усилителяС усилителем ШИМ
Для крупных проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент. Схема подключения контроллера одноцветной светодиодной ленты
с усилителемОдноцветная светодиодная лента Wring с декодером DMX512
одноцветная светодиодная лента Схема подключения декодера dmx512Как подключить настраиваемую белую светодиодную ленту
Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.
регулируемая белая светодиодная лентаПерестраиваемая белая светодиодная лента Wring с диммируемыми светодиодными драйверами
В большинстве случаев диммируемые источники питания можно использовать только для регулировки яркости одноцветных светодиодных лент.
Однако DALI добавляет протокол DT8 для поддержки настраиваемых светодиодных лент белого цвета, RGB, RGBW и RGBCCT.
Драйвер DT8 для настраиваемых белых светодиодов DALI
Схема подключения dali для настраиваемых белых светодиодов DT8Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами
Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.
Без ШИМ-усилителя
настраиваемый белый контроллер подключение без усилителя схемаС ШИМ-усилителем
Подключение настраиваемого белого контроллера со схемой усилителяНастраиваемые белые светодиодные ленты Wring с декодером DMX512
Как правило, не существует специального декодера DMX512 (2-канальный выход) для светодиодных лент с регулируемой цветовой температурой.
Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.
Схема подключения декодера белого цвета dmx512Двухпроводная перестраиваемая светодиодная лента белого цвета
Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.
Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.
Для получения более подробной информации нажмите здесь.
Для 2-проводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белых светодиодов.
Схема подключения 2-проводной перестраиваемой белой светодиодной лентыКак подключить светодиодную ленту RGB
Светодиодная лента RGB имеет четыре провода: общий анод, R, G и B.
Светодиодные ленты RGB в основном используются со светодиодными контроллерами, но также могут использоваться с диммируемыми драйверами DALI DT8.
Светодиодная лента RGBСветодиодная лента Wring RGB с регулируемыми драйверами светодиодов
Драйвер светодиодной ленты DALI DT8 RGB
Светодиодная лента RGB Схема подключения dali DT8Светодиодная лента Wring RGB со светодиодными контроллерами
Без ШИМ-усилителя без усилителя схема
с ШИМ усилителем
подключение контроллера rgb светодиодной ленты с усилителем схемаСветодиодные ленты Wring RGB с декодером DMX512
Светодиодные ленты RGB Схема подключения декодера dmx512Как подключить светодиодные ленты RGBW
Светодиодные ленты rgbw лента dali dt8 схема подключенияWring RGBW светодиодная лента со светодиодными контроллерами
без ШИМ усилителя
rgbw светодиодная лента схема подключения без усилителяс ШИМ усилителем
Контроллер светодиодной ленты rgbw со схемой подключения усилителяСветодиодная лента Wring RGBW с декодером DMX512
Светодиодная лента rgbw Схема подключения декодера dmx512Как подключить светодиодную ленту RGBCCT
Светодиодная лента rgbcctСветодиодная лента Wring RGBW с диммируемыми светодиодными драйверами
Драйвер светодиодной ленты DALI DT8 RGBW
Светодиодная лента rgbcct Схема подключения dali DT8Светодиодная лента Wring RGBW со светодиодными контроллерами
Без ШИМ-усилителя
Контроллер светодиодной ленты rgbcct без усилителя Схема подключенияС усилителем ШИМ
Контроллер светодиодной ленты rgbcct со схемой подключения усилителяWring Светодиодная лента RGBW с декодером DMX512
Светодиодная лента rgbcct Схема подключения декодера dmx512 , пиксельная светодиодная лента, волшебная светодиодная лента или светодиодная лента цвета мечты — это светодиодная лента с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».Для получения дополнительной информации вы можете прочитать The Ultimate Guide To Addressable LED Strip.
Как подключить адресные светодиодные ленты SPI
Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.
Адресная светодиодная лента SPI представляет собой светодиодную ленту, которая получает сигналы SPI напрямую и изменяет цвет и яркость света в соответствии с сигналом. Адресная светодиодная лента
spi Адресная светодиодная лентаSPI только с каналом данных Адресная светодиодная лента
spi только с проводом данных Схема подключения Адресная светодиодная лентаSPI с каналами данных и часов
Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных
spi Адресная светодиодная лента с данными и резервной схемой подключения проводов данныхКак подключить адресную светодиодную ленту DMX512
Адресная светодиодная лента DMX512 — это светодиодная лента, которая принимает сигналы DMX512 напрямую, без декодера DMX512, и изменяет цвет и яркость света по сигналу.
Адресная светодиодная лента dmx512Перед использованием адресной светодиодной ленты DMX512 вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.
Схема подключения светодиодной ленты dmx512Вы можете скачать схему подключения светодиодной ленты dmx512 в формате PDF.
Настройка адреса DMX512Часто задаваемые вопросы
Светодиодный индикатор RGB с 4 проводами, черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.
Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.
Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.
Вы можете подключить к блоку питания столько светодиодных лент, сколько хотите, но подключать их нужно параллельно и следить, чтобы общая мощность светодиодных лент не превышала 80% от мощности.
Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.
Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.
Вы можете подключить несколько светодиодных лент к одному блоку питания с помощью разъемов или проводной проводки.
Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение на входе 12 В или 24 В, поэтому вам нужен источник постоянного напряжения на выходе 12 В или 24 В.
Нет, трансформаторы требуются только для светодиодных лент с низковольтным входом. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.
Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.
Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.
Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.
Заключение
Думаю, после прочтения этой статьи у вас уже есть понимание того, как подключать разные виды светодиодных лент.
