Подбор сечения кабеля для подключения светодиодной ленты
- Светояр
- Полезно знать
- Подбор сечения кабеля для подключения светодиодной ленты
Правильно выбранное сечение кабеля поможет избежать заметные потери яркости светодиодной ленты (СДЛ). Поэтому данному расчету следует выделить особое внимание.

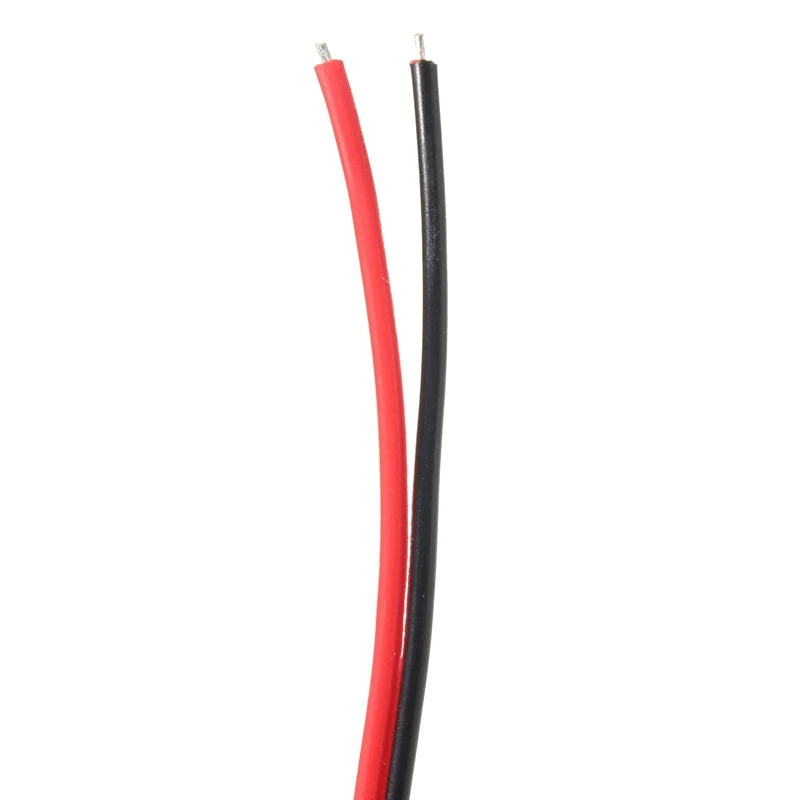

Рис. 1. Кабель.
Требования к величине сечения кабеля при подключении LED-ленты с напряжением 12, 24 В гораздо выше, чем для сетей на 220 В. Это связано с тем, что падение напряжения (потери мощности) в проводах при протекании одного и того же тока в единицы вольт при напряжении 220 В незначительно, а для 12 В — существенно.
Пример расчёта сечения кабеля
Например, подключаем светодиодную ленту суммарной мощностью P = 60 Вт, постоянное напряжение 12 В, длина медных проводов от блока питания (БП) до ленты L = 6 м. Ток I = P/U = 60/12 = 5 А. Если выбрать сечение жилы провода по таблице 1, которая составлена для переменного напряжения 220 В, то сечение провода будет S = 0,5 мм².
Таблица 1. Для подбора сечения кабеля для медного кабеля при напряжении 220 и 380 В.
Теперь подсчитаем потери напряжения на двухжильном кабеле по формуле (1):
Uk = ((ρ × 2 × L) / S) × I, (1)
где ρ — удельное сопротивление провода [Ом·мм2/м], для медного провода оно равно 0,0175. В результате расчета получим потери напряжения на кабеле Uk = 2,1 В. То есть до ленты «дойдет» всего 9,9 В (рис. 2) вместо 12 В. Таким образом, сечение 0,5 мм² нам явно не подходит.
Рис 2. 9,9 Вольт.
Для расчета кабеля есть специальные таблицы, в которых кабель подбирается исходя из падения напряжения. Но для практических расчетов мы используем упрощенные формулы (2) и (3):
S = 0,5×I, если длина двухжильных проводов менее 10 м; (2)
S = 0,75×I, если длина двухжильных проводов от 10 м до 30 м. (3)
То есть для нашего случая сечение кабеля должно быть S = 0,5 × 5 = 2,5 мм². Разница в пять раз между тем, что мы подсчитали, и между тем, что неправильно выбирают по привычке по таблице 1.
Теперь подсчитаем потери напряжения в нашем кабеле с сечением 2,5 мм²: Uk = 0,42 В, что вполне приемлемо, поскольку непосредственно на светодиодной ленте будет 11,58. Блок питания обычно имеют подстроечный резистор (рис. 3), который позволяет отрегулировать напряжение до 12,42 В. Тогда на светодиодной ленте будут положенные 12 В. На БП производители обычно выставляют напряжение 12,5 В, по всей видимости, уже предполагая, что будут какие-то разумные потери.
Рис. 3. Подстрочный резистор у блока питания.
Обращаем внимание, что сечения кабеля можно уменьшить в 2 раза если использовать светодиодную ленту с напряжением питания 24 В. Так, для нашего примера, если бы мы использовали ленту на 24В той же мощности 60 Вт, ток был бы 2,5 А, тогда по формуле (2) требуемое сечение кабеля 1,25 мм². Для систем с большой мощностью рекомендуем использовать светодиодные ленты на 24 В.
Заключительные рекомендации
Используйте вышеуказанные формулы (2) и (3) для расчета сечения кабеля, поскольку из-за неправильного выбора сечения можно потерять заметную часть светового потока.
Проверяйте напряжение на концах кабеля перед подключением ленты. Лучше использовать кабель хорошего качества, соответствующий ГОСТу. Некоторые производители могут использовать медь с большим числом примесей, тогда удельное сопротивление ρ будет больше и, соответственно, потери напряжения будут еще больше, чем теоретически рассчитано выше.
По материалам статьи «Как выбирать светодиодные ленты для создания декоративной подсветки интерьера» N1, 2017 led-e.ru
Автор статьи Сергеев П. А. сотрудник компании СветоЯр.
22.11.2017
