Проводка освещения: Проводка освещения на подвесном потолке

Содержание

схемы, правила и алгоритм работ

Монтаж освещения начинается с расчетов и чертежей. Определите, где будут стоять точки освещения, светильники и выключатели. После того как схема составлена, начинается монтаж проводов для светильников.

Наиболее типовым сечением жилы провода освещения является 1,5 мм², что составляет максимальную нагрузку в 4 кВт. Вряд ли освещение в квартире достигнет такого показателя, ведь это равняется 40 лампочкам по 100 Вт, включенным одновременно. Не стоит зарекаться: возможно, вы установите юпитеры для профессиональной видеосъемки на дому.

Если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм². Для 180 Вт это многовато.

Берем суммарную мощность светильников — это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220. Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм². Когда меньше 15 — сечение ТПЖ 1 мм², а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм². В данном случае получилось 0,8 — меньше единицы.

Если есть провод сечением 0,35 мм², то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм² как минимум в 1,5 раза, не говоря уже о 0,35 мм². После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен — двух- или трехжильный. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нулевым проводниками.

Тип разводки, когда силовые и осветительные провода питаются от одного общего кабеля

Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит.

Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Наглядная схема освещения

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Оптимальная схема внутренней электропроводки: а — схема подключения проходных выключателей; б — схема управления многоламповым осветительным прибором; в — схема осветительной сети с двумя переключателями; 1 — нолевой провод; 2 — ввод; 3 — фазовый провод; 4 — счетчик; 5 — обмотка счетчика; 6 — предохранители; 7 — линия к приборам общего пользования; 8 — розетки с заземлением; 9 — обычные розетки; 10 — осветительные лампы; 11 — выключатель; 12 — переключатели; 13 — двухклавишный выключатель

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

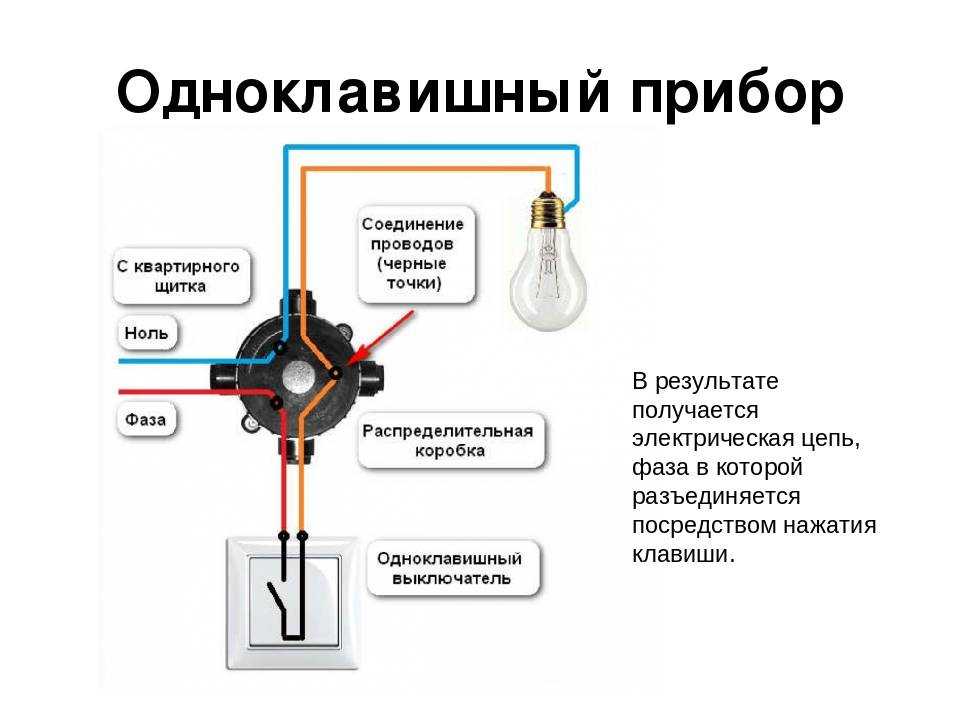

Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая.

Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».

Пример использования проходных выключателей (переключателей)

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует. Важно не перепутать порядок подключения при монтаже.

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь.

При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Безопасное подсоединение фазовых проводов к контактам в патроне

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.

Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Крепление потолочной люстры при помощи планки

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Монтаж коробки крепления под люстру в гипсокартонном потолке

Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.

Виды потолочных крюков для подвески люстр

Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей

Галогенные лампы с подключением через трансформатор

Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения. Примером служат галогенные лампы на 6, 12 и 24 В. Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека.

Понижающий трансформатор для галогенных ламп: 2 провода предназначены для сетевого напряжения 220 В, еще 2 — для выходящего напряжения 12 В

Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но» при работе галогенных ламп — они требуют установки понижающего трансформатора.

Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках. Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом.

Схема подключения трансформатора для галогенных ламп

Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10–15 % (на всякий случай).

Монтаж галогенных светильников с трансформатором в подвесной потолок

Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 =196 Вт, округляем до 200 Вт — это и будет показатель мощности требуемого трансформатора. При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °C). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку. Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.

Монтаж галогенных светильников и трансформатора одновременно с потолком

Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться. Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее — выйдет дешевле, да и устанавливать их легче. На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.

Примечание. Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.

Схема освещения квартиры: разводка электропроводки своими руками

На чтение 14 мин. Просмотров 40.2k. Опубликовано 14.02.2018

Содержание

Правильное освещение в квартире
Как правильно сделать
Что нужно
План освещения
Расчет освещения (нормативы и количество светильников)
Схема подключения
Пример схемы
Прокладка освещения
Разводка электропроводки своими руками: от схемы до монтажа
Основные правила
Проект и схема разводки электропроводки
Монтаж электропроводки
Нанесение схемы и подготовка каналов
Монтирование проводки открытого типа
Монтирование проводки скрытого типа
Какой провод использовать
Материал и конструкция
Сечение кабеля для проводки в квартире
Толщина жильной изоляции
Толщина оболочки
Маркировка
Расцветка жил
Как выбрать кабели и автоматы для квартиры (1 видео)
Разные схемы освещения и примеры готовых проектов (55 фото)

На сегодняшний день проведение евроремонта в своей квартире не является редкостью. Но какой бы интерьер ни был выбран, без достойного освещения он не будет производить нужного впечатления. Если учитывать, что наличие электроприборов в квартирах существенно увеличилось, старая проводка не справляется с нагрузкой. Для достижения стабильности и безопасности необходима правильная схема освещения квартиры. Не сосем обязательно приглашать специалистов. Если есть стремление, замену старой электропроводки можно выполнить и самостоятельно.

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

Самое главное точно определить места расположения светильников

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м² освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Рассмотрим пример, какое количество ламп нужно для освещения гостиной площадью 15 м². На таблице ниже представлены лампы разного типа.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

Пример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м². В соответствии с нормами понадобится не больше 8 светильников.

Освещение приборами в однокомнатной квартире можно осуществить следующим способом:

3 точечных светильника на потолке;
одна люстра;
два бра;
один торшер;
лампа для освещения письменного стола.

Схема освещения в однокомнатной квартире

Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

двух люстр;
3-4 потолочных светильников;
настольной лампы;
двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

Точечные светильники встраиваются в подвесной или натяжной потолок.

Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

Разводка электропроводки своими руками: от схемы до монтажа

Осуществление прокладки электричества в доме довольно ответственное дело. Без опыта и определённых умений не обойтись. Главное знать правильные аспекты разводки, читать и создавать схем, иметь навыки электромонтажа. Но всё это можно при желании осилить и сделать прокладку самостоятельно. Для этого представим рекомендации по всем аспектам.

Основные правила

Все правила, которые необходимо соблюдать при разводке проводки, как и при других видах строительных работ, освещены в СНиПах и ГОСТах. Касаемо электропроводки необходимо обратиться к разделу «Правила устройства электроустановок (ПУЭ)». Приступая к работе по разводке, обязательно изучается данный раздел.

Предоставим основной перечень правил монтажа проводки в квартире:

Размещать основные составляющие, такие как счётчик, розетки, выключатели, автоматы и прочее, необходимо в легкодоступных местах.

Параметры размещения выключателя варьируются от 0,6 до 1,5 м от уровня пола. Расположение должно быть в легко доступном месте у двери при входе в комнату. Провода прокладывать необходимо, начиная сверху.

Параметры установки розеток составляют 0,5-0,8 м от уровня пола. Обусловлено это предотвращением замыкания при затоплении квартиры. Нельзя размещать розетки вблизи газовой и электрической плиты, а также рядом с заземлёнными предметами. Расстояние от них должно быть не менее 0,5 м.

По стандарту количество розеток планируется в соответствии 1 штука на 6 м². На кухне допускается большее их количество, так как они необходимы для подключения электроприборов. В санузле розетки не устанавливаются, а для ванной лучше обеспечивать отдельный трансформатор.

Прокладывать провода необходимо только по горизонтальной и вертикальной линии, которые обязательно отмечаются на плане.

При прокладке необходимо учитывать места расположения труб, перекрытий и прочих препятствий. В случае горизонтального проведения проводов расстояние должно составлять около 10 см, а вертикальное – 15 см.

Обязательно следят за тем, чтобы провода не соприкасались с металлическими предметами.

При прокладке нескольких проводов, следует обеспечить между ними расстояние не менее 3 мм. Также желательно изолировать проводку в специальной гофре.

Для разводки проводов следует использовать специальные короба. Соединения тщательно изолируют. Специалисты категорически запрещают соединение алюминиевых и медных проводов.

Проект и схема разводки электропроводки

Как и любая работа, прокладка электропроводки начинается с проектирования и составления схем. Для их создания привлекаются специалисты, которых в Москве довольно много. Ведь от них зависит безопасность в квартире, да и во всём доме. Эта услуга стоит определённых денег, но безопасность и спокойствие превыше всего.

Если же принято решение сделать работу самостоятельно, и есть первоначальные знания в области электричества, то следует придерживаться всех выше описанных правил. Следить за тем, чтобы все нагрузки света были рассчитаны правильно.

Для составления проекта и схем необходимо начинать с освоения условных обозначений. Расшифровка их приведена ниже на фото.

Начинают проект с создания плана квартиры, на котором отмечаются все точки освещения, расположение выключателей и розеток. Далее, учитывая все правила, прорисовываются линии прокладки проводников. Для того чтобы схема проводки была практичной, заранее продумывается место расположения приборов.

На следующем этапе составления схемы продумывается подводка к точке подключения. Этот момент требует более подробного рассмотрения. Обусловлено это разными типами подключения: параллельного, последовательного или смешанного. Последний способ является самым экономичным в плане использования материалов и эффективности работы.

Для облегчения процесса точки подключения разбиваются на группы:

планировка освещения на кухню, коридор и жилые комнаты;
обеспечение освещённости санузла и ванной комнаты;
устройство розеток в жилой зоне;
электроснабжение для кухни;
устройство розеток для электроплиты.

Это один из примеров группировки для схемы электропроводки. Суть заключается в том, что чем тщательнее продуманы группы, тем экономней будут затраты на материалы, и проще чертёж схемы. Имеют значение и габариты квартиры. В однокомнатной проектирование осуществляется одним способом, а в помещении с большой площадью – с добавлением элементов.

Следующий важный момент – расчёт нагрузки. Её обязательно указывают в проекте. Вычисления производятся по формуле I=P/U. В ней используются величины P – сумма мощностей всех приборов, которые планируется использовать, U – показатель напряжения в сети.

Пример подсчёта напряжения: электрочайник – 2,2 кВт, освещение на 10 лампочек мощностью 100 Вт, мощность холодильника и микроволновки в сумме 1,4 Вт. В квартирах сила тока традиционно составляет 220 Вольт. После расчётов получают: (2200+1000+1400):220=20,1 А.

Существуют небольшие допущения. К рассчитанной нагрузке можно добавить немного. Но, по стандарту требуется не допускать превышение 25 А. Рассчитав нагрузку, начинают закупать необходимые материалы, основываясь на результате. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля.

Монтаж электропроводки

Монтажные работы выполняются не так уж сложно, как кажется. Здесь на первом месте безопасность. Перед началом подготавливаются следующие инструменты:

прибор для тестирования;
турбинка или дрель с перфоратором;
отвёртка;
плоскогубцы.

Важно! Выполняя монтаж новой проводки, первоначально демонтируют старую. В этом случае необходимо использовать прибор для проверки напряжения.

Нанесение схемы и подготовка каналов

Все работы начинаются с переноса чертежа непосредственно на стены. Подготавливают поверхность по следующему алгоритму:

1. Соответственно плану отмечаем маркером нужные места прохождения проводки. Затем отмечают места монтажа элементов: розетки, щитки, автоматы и прочее. Всё размечается в соответствии с планом.

2. Дрелью с насадкой «коронка» в местах расположения розеток и выключателей делаются отверстия для коробок под них.

3. С помощью перфоратора проделываются штробы. Для этого можно использовать и турбинку. Штроба должна быть определённых размеров, чтобы провод в ней легко поместился.

После того как поверхность готова, заводят провода внутрь пространства со стороны угла. Для этого необходимо проделать отверстие в стене. Лучше всего, если оно буде размещено в углу комнаты.

Монтирование проводки открытого типа

На начальном этапе устанавливается щиток на определённой высоте. Непосредственно в щиток размещается УЗО. По количеству они определяются в соответствии осветительных групп. По своей структуре щиток выглядит следующим образом: наверху размещаются клеммы для нулевых проводов, внизу для заземления. Между ними располагаются автоматы.

Соединение в щитовом устройстве осуществляется следующим способом: синяя жила к ноль-клемме, белая к УЗО в верхней его части, жёлтые провода – к клеммам заземления. Соединения автоматов производятся параллельным способом.

Для открытого типа монтажа вначале крепят по размеченным линиям короба. Крепление осуществляется посредством дюбелей с саморезами. Крайние обустраиваются на расстоянии около 5-7 см, а далее придерживаются шаг 0,5 м.

Важно! При монтировании проводки открытого типа нет необходимости готовить отверстия для розеток и выключателей. В их качестве используются изделия, которые навешиваются на плоскость стены.

Все провода по размеченным линиям помещаются в короба и ведутся к распределительным коробам. Непосредственно в них производятся подсоединения. Сделать это можно посредством тугой скрутки, после чего провода необходимо тщательно изолировать.

Монтирование проводки скрытого типа

Скрытая электропроводка монтируется немного проще по объёму работы. По принципу соединения отличается от открытого типа только тем, что размещается внутри стен, в подготовленной заранее штробе. Перед тем как расположить провода в штробе, монтируют коробки для выключателей и розеток. Их фиксируют с помощью алебастра. Когда материал застыл, в них заводятся электропровода и по плану в штробе ведутся к распределительным коробкам.

После того как установлены все розетки и выключатели, подключены осветительные приборы, выполнены соединения проводов в коробках, необходимо проверить правильность подключения. Чтобы не допустить ошибку, «прозваниваются» соединения специальным прибором для электротестирования.

На видео: ТОП-10 правил электропроводки.

Какой провод использовать

Кабели для обеспечения электричества в квартире нужно выбирать по определённым критериям. Желательно не менять ничего на своё усмотрение, так как от этого зависит безопасное функционирование системы.

Материал и конструкция

Материалы, используемые для изготовления проводов, существуют двух разновидностей: алюминий и медь. Алюминиевые недорогие, но медные значительно надёжнее и способны обеспечить качественное функционирование.

По своему строению провода разделяются на одножильные и несколько жильные. В первом случае материал закрыт оболочкой изоляции. К характеристикам одинарных проводников относят: дешёвые, удобны для монтажа, имеют высокую степень жёсткости. Последнее свойство приводит к частым переломам проводника.

Мастера предпочитают работать с многожильными проводами. У них хорошая устойчивость к скручиванию, изгибу. Если схема предполагает крутой поворот, то можно быть уверенным, что проводник не сломается.

Сечение кабеля для проводки в квартире

Сечение кабеля один из важных характеристик. От его показателя напрямую зависит, выдержит ли проводник подаваемое напряжение. Измеряется в квадратных миллиметрах. Так, в алюминиевых проводниках сечением жилы 1 мм² выдерживает напряжение 8 А. Касаемо медных изделий 1 мм² способен пропустить 10 А.

Выбор сечения проводников нужно осуществлять под нагрузку. Не допускается использовать провода, сечение которых меньше предполагаемой нагрузки.

Толщина жильной изоляции

Любой проводник имеет изоляцию. Для её обеспечения применяют пластиковые материалы. Толщина жильного изоляционного слоя определяется статьями нормативных документов. К примеру, для проводника, рассчитанного на нагрузку 660 В, с сечением 1,5-2,5 мм² толщина изоляции предусмотрена 0,6 мм.

Толщина оболочки

Следующий момент, на который следует обратить внимание, это внешняя оболочка кабеля. Именно она закрывает несколько жил проводника. Аналогично жильной изоляции, для внешней используют пластиковые материалы, но толщина её значительно больше. В основном составляет 1,4-1,8 мм. Учитывают тот факт, что существуют допустимые отклонения.

Маркировка

На любом кабеле присутствуют знаки, которые называют маркировкой. Она позволяет лучше читать информацию о характеристиках изделия:

Первая буква обозначает материал, из которого изготовлена внешняя оболочка изделия.

Следующие буквы могут обозначать такие свойства, как степень герметичности, горючести изоляционного слоя, наличие стальных лент в изоляции, плоскость или гибкость.

Материал, из которого изготовлен проводник, отмечается только на алюминиевых кабелях буквой «А». На медных изделиях буква материала не указывается.

Дополнительно можно прочитать информацию о производителе и дате изготовления.

Расцветка жил

Изоляция жил может иметь однотонную расцветку, а иногда, наносить полоса толщиной в 1 мм по всей длине изделия.

Цвет жильной изоляции характеризует назначение проводника:

первая – фаза, это красная, коричневая и белая изоляция;
вторая – ноль, синяя;
третья – заземление, зелёная или зелёно-жёлтая.

Процесс планирования освещения в доме довольно ответственный. Но если цель будет достигнута со всеми соответствиями с правилами, то это приведёт к потрясающему результату. Правильный свет в интерьере усиливает эффект в несколько раз. Впечатления потребителей оцениваются из комментариев, встречающихся в интернете.

Как выбрать кабели и автоматы для квартиры (1 видео)

Разные схемы освещения и примеры готовых проектов (55 фото)

Как подключить лампы последовательно? Базовый монтаж электропроводки

Монтаж электропроводкиКак сделать

В сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить точки освещения в . Хотя мы знаем, что последовательное соединение для бытовой проводки, такой как вентиляторы, выключатели, лампочки и т. д., не является предпочтительным способом вместо параллельного или последовательно-параллельного соединения. Но в некоторых случаях нам необходимо последовательно подключать и подключать электроприборы, исходя из системных требований. Одной из наиболее распространенных конфигураций последовательно соединенных огней является цепочка рождественских огней, в которой светодиоды и маленькие лампочки в основном соединены последовательно.

Как подключить лампы последовательно?

На приведенном выше рисунке все три световые точки соединены последовательно. Каждая лампа подключается к следующей, т.е. L (линия, также известная как фаза) подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтральный) подключается к напряжение питания тогда.

Согласно аналогии с последовательной цепью, протекающий ток одинаков во всех этих лампах накаливания / лампах, но напряжение отличается, в отличие от параллельной цепи, где напряжение одинаково в каждой точке, где ток разный.

Одним из основных недостатков последовательной цепи освещения является то, что добавление или удаление одной лампы из цепи повлияет на всю цепь, т. е. другие лампы будут светиться тусклее, а другие подключенные устройства и приборы не получат достаточного или требуемого рабочего напряжения, потому что напряжение в последовательной цепи разное в каждой точке, но протекающий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки цепи или подцепи) в цепи такого типа путем простого удлинения L и N провода к другим лампам, но они не будут светиться в соответствии с номинальной выходной эффективностью. Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

Другим серьезным дефектом последовательной цепи освещения является то, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рис. ниже. Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает правильно, т. Е. Лампы светятся.

Светильники, соединенные последовательно

Недостатки последовательной цепи освещения.

Обрыв провода, выход из строя или удаление любой отдельной лампы приведет к разрыву цепи и прекращению работы всех остальных, поскольку в цепи протекает только один путь тока.
Если добавить больше ламп в последовательную цепь освещения, их яркость будет снижена. потому что напряжение распределяется в последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение перенапряжения увеличится, что не является хорошим признаком для защиты электроприборов.
представляет собой проводку типа «ВСЕ или НИ ОДИН», что означает, что все устройства будут работать одновременно или все они отключатся, если возникнет неисправность в любом из подключенных устройств в последовательной цепи.
Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электронагреватели, кондиционер и т. д.) в последовательную цепь. Например, если пять ламп на 220 В должны быть соединены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.
Общее сопротивление последовательной цепи увеличивается (и ток уменьшается) при увеличении нагрузки в цепи.
В соответствии с будущими потребностями в последовательную цепь тока следует добавлять только те электроприборы, если они имеют такой же номинальный ток, как и ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства, такие как лампочки, вентиляторы, обогреватели, кондиционеры и т. д., имеют разный номинальный ток, поэтому их нельзя включать в последовательную цепь для бесперебойной и эффективной работы.

Преимущества :

При последовательном подключении требуется меньший размер кабеля.
Мы используем для защиты цепи последовательного соединения предохранителей и автоматических выключателей с другими приборами.
не вызывает накладных расходов из-за высокого сопротивления при добавлении в цепь дополнительной нагрузки.
Срок службы батареи при последовательном включении больше, чем при параллельном.
Это самый простой способ подключения электропроводки, и неисправность можно легко обнаружить и устранить по сравнению с параллельным или последовательно-параллельным подключением.

Недостатки последовательной цепи освещения

Полезно знать:

Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
Параллельное соединение электрических устройств и устройств, таких как вентиляторы, розетки, лампочки и т. д., является предпочтительным способом вместо последовательного соединения.
Параллельное или последовательно-параллельное подключение более надежно, чем последовательное подключение.

Предупреждение:

Электричество — наш враг, если вы дадите ему шанс убить вас, помните, он его никогда не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные основные руководства по установке домашней электропроводки:

Как подключить лампы параллельно?
Как подключить переключатели последовательно?
Как подключить переключатели параллельно?
Как управлять лампой с помощью одностороннего или одностороннего переключателя?
Введение в последовательное, параллельное и последовательно-параллельное соединения
, параллельное и последовательно-параллельное соединение батарей
Разница между последовательной и параллельной схемой — сравнение

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Модульные системы электропроводки — MWS

Сокращение рабочего времени до 75%.

Модульная система электропроводки Cooper Lighting (MWS) снижает общую стоимость работ по сравнению с традиционными методами подключения в новых проекты строительства и реконструкции. MWS прост, экономичен и можно установить за считанные минуты. Комплектующие прибывают на место работы полностью собран и готов к соединению в ветку контурная система.

Не нужно сгибать, резать или собирать.

Более быстрые проекты

Сокращение времени строительного цикла за счет сокращения трудозатрат и ускорения монтажа.

Гибкий и устойчивый

Простая настройка системы для будущих дополнений и обновлений.

Максимальная экономия

Экономит в среднем 50 % на рабочей силе и проектных расходах.

Приложения клиентов

Идеально подходит для встраиваемых, подвесных, накладных и направленных вниз светодиодных и LFL-светильников для различных применений.

Коммерческий офис

Производство

Складское хозяйство

Образовательный

Розничная торговля

Самая низкая общая стоимость работ по сравнению с традиционными методами подключения

Ответвления электропроводки для осветительных приборов и бытовой электроники можно установить за считанные минуты, а не часы!

Компоненты MWS

Стартер системы

Стартовый фитинг является отправной точкой для системы MWS. Фитинг устанавливается в стандартную выбивку 1/2″ электрической распределительной коробки, воздуховода или панели.

Коммерческие компоненты

Кабели и фитинги для светильников обеспечивают питание осветительного прибора и между осветительными приборами.

Удлинитель и сплиттер

Кабель-удлинитель продолжает цепь между компонентами MWS и интерфейсами с осветительными приборами, выключателями, датчиками и розетками.

Промышленные компоненты

Шнуры и цепи, предназначенные для промышленных осветительных приборов.

Переключить капли

Switch Drop вводит локальную коммутацию в канал MWS. Switch Drops может быть установлен во время черновых работ или ремонта.

Компоненты питания

Кабели, предназначенные для питания настенных или потолочных светильников.

Ресурсы

Вдохновение.
