Предохранительный клапан — устройство, типы, применение и принцип работы

Дата: 25.03.202225.03.2022 Опубликовано: ARM-EURASIA

Предохранительный клапан – разновидность трубопроводной арматуры, которая предназначена для механического повреждения путем сброса избыточного объема жидкой или газообразной среды в воздух до достижения нужного уровня давления. Клапан относится к оборудованию прямого действия, то есть работает непосредственно от рабочей среды и не требует действий со стороны оператора, специалиста по ремонту. Широкое применение подобных устройств для защиты трубопровода обусловлено следующими причинами:

• доступная цена, учитывая длительный срок применения;
• конструктивная простота;
• простота монтажа;
• широкий диапазон рабочих параметров;
• большой выбор габаритных размеров;
• возможность использования в условиях агрессивной окружающей среды;
• высокая надежность.

Принцип действия

По умолчанию клапан находится в закрытом положении под действием рабочего давления среды в трубопроводе. При повышении этого самого давления происходит повышение нагрузки на рабочий элемент, что снижает силу притяжения золотника к седлу. В момент, когда подобная сила становится раной нулю, происходит уравновешивание внешних сил и начинается процесс открытия запорного клапана. Происходить это может мгновенно или постепенно в зависимости от конструкции. В итоге в трубопроводе происходит частичная разгерметизация, через которую сбрасывается частично рабочая среда. Одновременно уменьшается внутреннее давление, при достижении номинального значения происходит закрытие. Обычно клапан закрывается в момент, когда уровень давления на 10-15 процентов ниже нормального. Происходит это из-за инерционности и из-за необходимости придать усилие значительно выше, чем то, которое было необходимо для поддержания в закрытом положении.

Разновидности клапанов предохранительного типа

Все подобное оборудование можно классифицировать по нескольким техническим параметрам:

• принцип работы;
• способ подъема запирающего элемента;
• высота подъема запирающего элемента;
• вид оказываемой механической нагрузки.

По принципу работы все подобные клапаны делят на устройства прямого и обратного действия. Первые срабатывают напрямую под воздействием транспортируемой жидкой либо газообразной среды, пара. Вторые же реагируют на действие стороннего источника давления, электрический сигнал.

По типу (способу) подъема запирающего органа все предохранительные защитные клапаны делят на пропорциональные и двухпозиционные. Первые обычно используют в трубопроводах с несжимаемыми средами, степень открытия которого зависит от уровня избыточного давления, что позволяет равномерно сбрасывать избыточную среду. Вторые сразу открываются на полный допустимый ход, обеспечивая максимальное падение напряжения (наиболее эффективно для сжимаемых сред).

По уровню высоты подъема запирающего элемента все подобные клапаны делят на малоподъемные и полноподъемные. Первые предполагают подъем на уровень порядка 5% от диаметра седла. Их особенность в малой пропускной способности, поэтому обычно их устанавливают на маломощных системах трубопроводов. Обычно подобные клапаны относятся к категории пропорциональных и имеют простую конструкцию. Полноподъемные модели обычно работают на базе двухпозиционного принципа действия с высотой подъема, которая может превышать диаметр седла. Подобные изделия имеют высокую пропускную способность, но имеют сложную конструкцию, что повышает их стоимость.

По виду оказываемой нагрузки

на золотник запирающего элемента все изделия делят на грузовые (рычажно-грузовые) и пружинные. Первые представляют устройства, у которых давлению противодействует усилие, формируемое рычажным механизмом. В зависимости от длины рычага и массы определяется диапазон возможных давлений, при котором происходит срабатывание. Клапаны пружинного типа имеют соответствующую деталь, от жесткости которой зависит диапазон срабатывания. Использование пружины значительно повышает надежность и упрощает конструкцию, снижает итоговую стоимость изделия.

Особенности выбора и монтажа предохранительного клапана

При выборе конкретной модели учитывают следующие моменты:

• клапаны пружинного типа более компактны по размерам, поэтому их используют в случаях, когда ограничено свободное место;
• рычажно-грузовые предохранительные клапаны довольно сильно подвержены воздействию вибраций из-за наличия шарнирных соединений и длинного рычага;
• пружинный клапан со временем меняет значение усилия давления из-за изменения структуры металла в упругом элементе под действием старения и частого подъема;
• рычажные конструкции при работе используют силу тяжести, поэтому их монтаж должен идти только горизонтально.

При монтаже предохранительных клапанов необходим учитывать, что сброс среды должен идти в специальное устройство либо непосредственно в окружающую среду, а перед ним не должно быть какой-либо запорной арматуры. Дополнительно при подключении и выборе конкретных размеров стоит придерживаться следующих рекомендаций:

• диаметр патрубка для сброса должен быть достаточным для предотвращения возникновения случаев противодавления;
• если предусматривается возможность газообразной среды, то на патрубке можно смонтировать свисток для сигнализации о срабатывании клапана;
• характеристики и материал предохранительного клапана должны соответствовать транспортируемой среде и параметрам трубопровода.

Каталог предохранительных клапанов

Широкий ассортимент предохранительных клапанов с прямыми поставками по всей России.

ПЕРЕЙТИ В КАТАЛОГ

При наличии вопросов и при необходимости заказа предохранительных клапанов вы можете написать нам на электронную почту info@arm-eurasia. ru или позвонить по номеру телефона +7 (812) 426-32-66. Мы занимаемся их прямыми поставками из Европы, предлагая клиентам доступную цену и выгодные условия.

Устройство и принцип работы пружинного предохранительного клапана

На рынке предохранительной арматуры для котлов и систем отопления основную нишу занимают пружинные предохранительные клапана. Многие производители изготавливают модели самых разных диаметров и на различные диапазоны настройки. Основным назначением предохранительного клапана является защита трубопроводных систем и котлов от превышения давления. Достоинством данного оборудования является его работа в автоматическом режиме. При превышении настроечного давления теплоносителя клапан открывается и начинает сбрасывать излишки теплоносителя в отводной трубопровод. Когда давление опускается в рабочие пределы, то клапан автоматически закрывается и прекращает сброс теплоносителя.

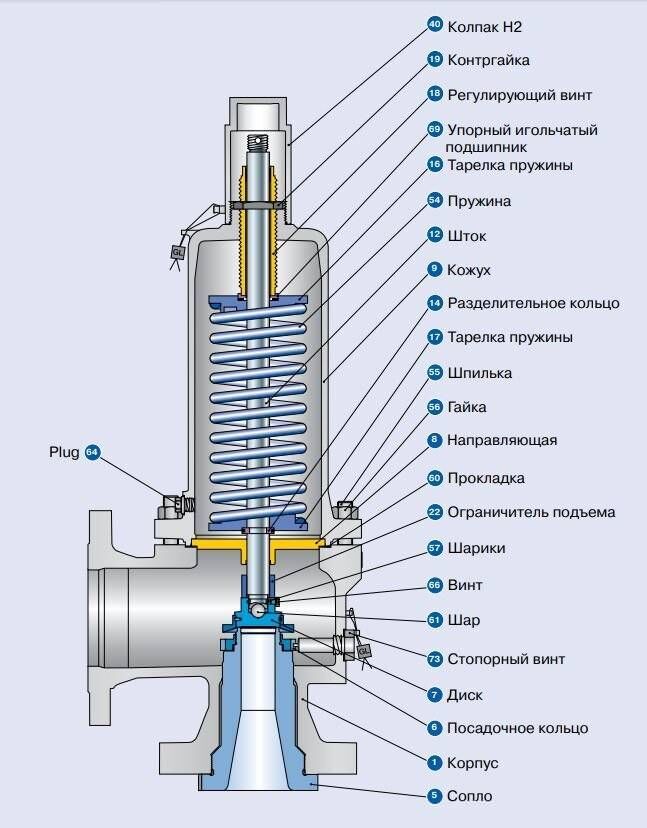

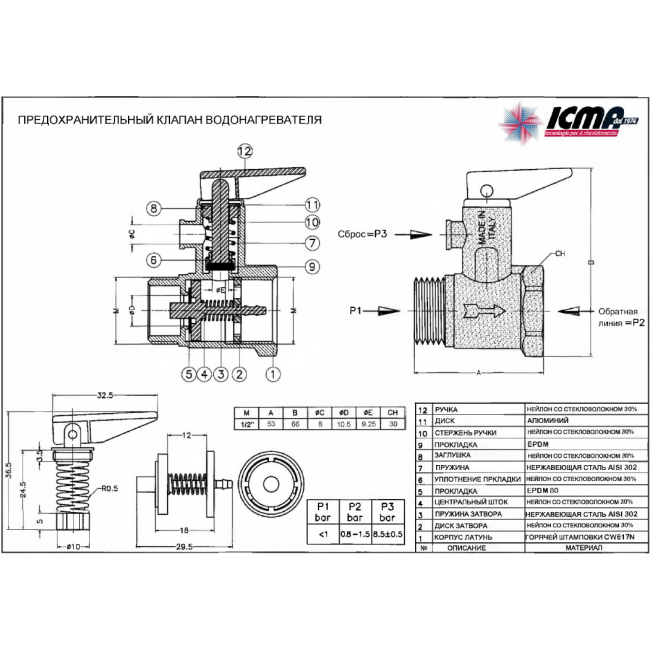

Устройство пружинного предохранительного клапана

Предохранительный клапан пружинного типа представляет собой изготовленный из латуни или бронзы корпус, внутри которого находится предохранительный пружинный механизм. В основе данного механизма лежит стальная пружина, защищенная от внешнего воздействия пластиковым колпачком, который также выполняет функцию проверочной ручки. Проверочная ручка позволяет в случае необходимости в ручном режиме осуществить принудительное открытие клапана для проверки его работоспособности. Для надежной защиты пружинного механизма от попадания в него теплоносителя имеется мембрана, изготовленная из этилпропиленовой резины.

Устройство пружинного предохранительного клапана Valtac VT 490: 1 — латунный корпус; 2 — пластиковая крышка корпуса; 3 — пластиковая проверочная ручка; 4 — пластиковая заглушка; 5 — алюминиевая шильда; 6 — латунный шток; 7 — нейлоновая втулка подстройки; 8 — стальной фиксатор штока; 9 — стальная пружина; 10 — каучуковая золотниковая обойма; 11 — пластиковый золотник

Принцип работы пружинного предохранительного клапанаПринцип действия пружинного предохранительного клапана

В основе принципа работы предохранительного клапана лежит взаимное противодействие на затворе давления воды, стремящегося открыть клапан и усилия пружины, направленного на удержание затвора в закрытом положении. Предохранительный клапан будет закрыт до тех пор, пока давление воды на затворе не превысит усилие пружины. Необходимо отметить, что клапан начинает срабатывать уже при давлении примерно на 3% меньшем, чем настроечное. Если давление в системе продолжает расти, то это приводит к дальнейшему подъёму затвора (пропорционально давлению теплоносителя) и равномерному увеличению объёма сбрасываемой воды. Полное открытие предохранительного клапана наступает при давлении примерно 110-115% от настроечного (в зависимости от модели). После сброса излишков теплоносителя давление в системе начнёт снижаться и как только усилие пружины предохранительного клапана преодолеет статическое и динамическое давление вытекающей воды, затвор закроется. Полное закрытие предохранительного клапана наступит при снижении давления в системе до 80% от настроечного.

Настройка пружинного предохранительного клапана

Настройка предохранительного клапана выполняется по месту установки, после завершения всех монтажных работ и промывки отопительной системы.

Настройку давления в пружинном предохранительном клапане выполняют вращением специального регулировочного винта, сжимающего пружину, которая прижимает затвор к седлу. После этого проверяется давления срабатывания клапана, полного его открытия и закрытия.

Пружинные предохранительные клапаны

Смотрите это видео на YouTube

В некоторых предохранительных клапанах производителем в заводских условиях уже настроено и зафиксировано давление срабатывания, поэтому самостоятельная регулировка давления в них уже невозможна. В них имеется специальная неснимаемая крышка, которая защищает от перенастройки клапана. Фирмы-изготовители для удобства пользования вводят цветовую маркировку крышек в соответствии с давлением настройки: черный цвет – 1,5 бар, красный – 3 бар, желтый – 6 бар (предохранительные клапана Valtec VT 490).

Производители рекомендуют периодически прочищать предохранительные клапана в случаях, когда система отопления работает стабильно, без превышения давления. Это обусловлено тем, что клапан находится без работы в течение длительного времени, что может стать причиной его засорения различными загрязнениями. Для прочистки предохранительного клапана («подрыва») необходимо провернуть колпачок по направлению стрелки до характерного щелчка. Данная процедура позволяет избежать течей, большая часть которых вызвана именно засорением и последующим неплотным прилеганием затвора к седлу клапана.

Предохранительный клапан – Принцип работы

Рисунок 1: Предохранительный клапан

Предохранительный клапан защищает систему от избыточного давления. Избыточное давление возникает, когда давление в системе превышает максимально допустимое рабочее давление (MWAP) или давление, на которое рассчитана система. Предохранительные клапаны могут открываться очень быстро по сравнению с предохранительными клапанами. Предохранительный клапан открывается при заданном давлении; клапан сначала приоткрывается, затем открывается полностью, чтобы как можно быстрее удалить нежелательное давление из системы.

Предохранительные клапаны предотвращают повышение давления, которое может привести к неисправностям, пожароопасности или взрывам. Среда системы полностью приводит в действие предохранительный клапан, поддерживая его работу в случае сбоя питания. Предохранительные клапаны имеют только механические части, которые срабатывают при выходе из строя электронных или пневматических устройств безопасности.

Содержание

• Важная терминология
• Предохранительный клапан Тип
• Критерии выбора
• Приложения
• Предохранительный клапан символ
• Сертификация предохранительного клапана
• Часто задаваемые вопросы

• регулируемый предохранительный клапан

• нерегулируемый предохранительный клапан

Важная терминология

• Избыточное давление: Превышение давления над установленным давлением предохранительного клапана.
• Рабочее давление: Давление, при котором система работает в нормальных условиях эксплуатации.
• Установленное давление: Давление, при котором диск предохранительного клапана начинает подниматься и открываться.
• Подъем: Расстояние, на которое диск перемещается из закрытого положения в положение, необходимое для разгрузки.
• Противодавление: Давление на выходе предохранительного клапана во время потока. Противодавление = избыточное противодавление + избыточное противодавление.
• Накопленное противодавление: Давление на выходе при открытии предохранительного клапана.
• Наложенное противодавление: Давление на выходе закрытого предохранительного клапана.
• Максимально допустимое рабочее давление (MAWP): Максимально допустимое давление при заданной температуре в нормальных условиях эксплуатации. MAWP — это максимальное давление, которое может выдержать самый слабый компонент системы.
• Продувка: Разница между давлением, при котором диск поднимается, и давлением, при котором клапан закрывается. Продувка обычно выражается в процентах.
• Пропускная способность: Скорость, с которой предохранительный клапан может сбросить избыточное давление.

Типы предохранительных клапанов

Существуют различные типы предохранительных клапанов: клапаны с пружинным механизмом, клапаны с уравновешенным сильфоном и предохранительные клапаны с пилотным управлением. Каждый тип имеет преимущество в конкретной ситуации.

Пружинный механизм

Наиболее распространенным предохранительным клапаном является подпружиненный предохранительный клапан или предохранительный клапан прямого действия. Преимуществом этого типа является то, что он доступен для диапазонов давления приблизительно от 1 до 1400 бар.

Механизм состоит из следующих компонентов:

• Расширительная камера: Расширительная камера (рис. 2, обозначенная буквой A) увеличивает площадь поверхности, на которую упирается среда системы, чтобы открыть предохранительный клапан. Это позволяет предохранительному клапану быстро открыться.
• Пружина: Жесткость пружины (рисунок 2, обозначенная B) определяет, при каком давлении среда системы может начать открывать клапан.
• Диск: Диск (рис. 2, обозначенный буквой C) устанавливается на сопло и перемещается вверх и вниз, пропуская или предотвращая поток через предохранительный клапан.
• Кольцо сопла: Кольцо сопла (рис. 2, обозначено D) влияет на давление, при котором диск снова сядет на место. Высокое значение может привести к слишком поздней переустановке диска. Низкое значение может привести к случайному открытию и закрытию диска, когда он не должен.
• Форсунка: Форсунка (рис. 2, обозначенная буквой E) контролирует площадь поверхности диска, с которой среда взаимодействует до открытия клапана. Это приводит к тому, что при открытии клапана среда воздействует на большую площадь поверхности, увеличивая силу, действующую на диск, и быстро открывая диск.

Рис. 2: Предохранительный клапан с пружинным механизмом: расширительная камера (A), пружина (B), диск (C), кольцо сопла (D) и сопло (E).

Баланс между усилием пружины предохранительного клапана и входным усилием управляет открытием и закрытием клапана. Входное давление и площадь поверхности диска, с которой взаимодействует среда, определяют входную силу. По закону Паскаля сила равна произведению давления на площадь. Следовательно, по мере увеличения площади диска, с которой взаимодействует носитель, увеличивается и сила.

Важнейшей характеристикой предохранительных клапанов является то, что они полностью открываются за короткий промежуток времени, обеспечивая максимальную пропускную способность за минимальное время. Это возможно, потому что диск клапана имеет больший диаметр, чем сопло. Как только входное давление становится достаточно высоким, диск поднимается. В этот момент поверхность диска, на которую может попасть среда, становится больше. Это приводит к входному усилию, намного превышающему усилие пружины, и клапан полностью открывается.

Существуют специальные версии предохранительных клапанов для несжимаемых и сжимаемых сред и газов/паров. Предохранительные клапаны для газов и паров часто открываются до достижения установленного давления и открываются как минимум на 50 % подъема при давлении срабатывания (см. рис. 3 9).0003

Рисунок 3: Механизм предохранительного клапана для газов и паров (слева): кольцо сопла (A) и схема потока (B). Пропускная характеристика предохранительного клапана для газов и паров (справа): давление срабатывания (1) и подъем (2).

Предохранительные клапаны этого типа имеют существенный недостаток: они очень чувствительны к противодавлению. Противодавление может отрицательно сказаться на безопасности клапана.

Уравновешенный сильфон

Рис. 4: Предохранительный клапан с уравновешенным сильфоном: направляющая (A), металлический сильфон (B), держатель тарелки (C).

Предохранительные клапаны с разгрузочным сильфоном не подвержены отрицательному воздействию противодавления. Сильфоны (рис. 4, обозначенные B) над диском обеспечивают равномерное распределение противодавления над и под диском. Кроме того, пружина не соприкасается со средой, что предотвращает нежелательное воздействие среды на пружину. Недостатком уравновешенных сильфонных предохранительных клапанов является то, что их МДРД ниже, чем у предохранительных клапанов прямого действия. Они работают до максимального давления 15,9 бар.

Пилотный предохранительный клапан

В пилотном предохранительном клапане давление, необходимое для открытия диска, намного ближе к рабочему давлению системы. Это устраняет ненужное повышение давления сверх рабочего давления. Следующие компоненты работают вместе, чтобы сделать это возможным:

• Пружина пилота: Пружина пилота (рис. 5, обозначенная буквой A) определяет, при каком давлении открывается тарелка пилота.
• Пилотный клапан: Пилотный клапан (рис. 5, обозначенный B) открывается при установленном давлении, что приводит к перепаду давления, который позволяет открыть главный клапан.
• Основная пружина: Основная пружина (рис. 5, обозначенная буквой C) удерживает главный клапан закрытым до тех пор, пока не откроется управляющий клапан.
• Главный клапан: Главный клапан (рис. 5, обозначенный буквой D) открывается, пропуская поток от входа к выходу.
• Регулировочная рукоятка: Регулировочная рукоятка на управляющем клапане (рис. 5, обозначенная E) позволяет регулировать заданное давление.

Пока входное давление ниже установленного давления, клапан остается закрытым (рис. 5 слева). Как только входное давление становится выше давления срабатывания, пилотный клапан перемещается в открытое положение, позволяя потоку проходить через пилотное отверстие и выходить из клапана (Рисунок 5 в середине). Это вызывает перепад давления на главном клапане, заставляя его двигаться вверх, позволяя оставшейся среде свободно течь к выпускному отверстию (Рисунок 5 справа). Клапан закрывается, когда давление на входе снова падает ниже давления срабатывания.

Рис. 5: Клапан сброса давления с направляющим управлением (слева): управляющая пружина (A), управляющий клапан (B), основная пружина (C), главный клапан (D) и регулировочная ручка (E). Пилотный клапан открывается в ответ на достаточно высокое давление на входе, позволяя потоку проходить через пилотное отверстие и выходить из клапана (посередине). Главный клапан в открытом положении (справа).

Грузовой предохранительный клапан

Грузовой предохранительный клапан является простейшим типом предохранительного клапана. Он состоит из клапана из бронзы на верхней части вертикальной паровой трубы котла. Когда давление в котле поднимается достаточно, пар поднимает клапан до тех пор, пока оно не уменьшится настолько, чтобы клапан вернулся на свое место. Этот тип клапана подходит только для стационарного применения.

Критерии выбора

Для защиты вашей системы от избыточного давления необходимо понимать пять критериев выбора, указанных ниже. Пожалуйста, прочитайте нашу техническую статью о выборе предохранительных клапанов, чтобы лучше понять эти критерии.

• Уставка давления
• Противодавление
• Разрядная емкость
• Рабочие температуры
• Клапан и уплотнительный материал

Применение

Предохранительные клапаны в основном используются в промышленности для защиты от избыточного давления, которое может привести к опасным ситуациям, таким как пожар или взрыв. Предохранительные клапаны часто встречаются в:

• Нефтяная, газовая и нефтяная промышленность: Например, подземные предохранительные клапаны или скважинные предохранительные клапаны широко распространены на морских нефтяных скважинах. В случае неисправности оборудования предохранительный клапан может быстро отключиться, чтобы предотвратить вытекание нефти и газа вверх по скважине в небезопасных условиях.
• Энергия: Предохранительные клапаны на электростанциях обычно используются для сжимаемых газов, таких как пар и воздух.
• Санитарный: Предохранительные клапаны из нержавеющей стали идеально подходят для отраслей промышленности, где требуются санитарные условия. Например, пищевая промышленность, производство напитков и фармацевтическая промышленность.
• HVAC: Предохранительные клапаны сбрасывают давление в случае блокировки нагнетания, теплового расширения или внешнего тепла, которое может повредить компоненты.

Символ предохранительного клапана

Рисунок 6: Различные символы предохранительного клапана

Сертификаты предохранительного клапана

Предохранительные клапаны должны соответствовать различным национальным и международным стандартам безопасности и качества. Чтобы убедиться, что продукт соответствует требованиям, ознакомьтесь с местными стандартами.

ТЮФ

Сертификация TÜV оценивает безопасность продукта и подтверждает его соответствие минимальным требованиям Директивы по оборудованию, работающему под давлением (PED) 2014/68/EU. В PED изложены стандарты проектирования и производства оборудования, работающего под давлением, такого как устройства сброса давления, паровые котлы, трубопроводы и сосуды под давлением, работающие при максимально допустимом давлении более 0,5 бар.

ASME

ASME (Американское общество инженеров-механиков) обеспечивает спецификацию и сертификацию сосудов высокого давления, котлов и устройств сброса давления.

ISO 4126

Стандарт ISO 4126 представляет собой общую спецификацию для предохранительных клапанов, независимо от рабочей среды.

Часто задаваемые вопросы

Что делает предохранительный клапан?

Предохранительный клапан быстро снижает давление в системе в случае повышения указанного давления до небезопасного уровня. Предохранительный клапан продолжает работать до тех пор, пока давление в системе не вернется к безопасному уровню.

В чем разница между предохранительным клапаном и предохранительным клапаном?

Предохранительный клапан не остановит немедленно работу компонентов, расположенных ниже по потоку, в отличие от предохранительного клапана.

Какие бывают типы предохранительных клапанов?

Распространенными типами предохранительных клапанов являются клапаны прямого действия, непрямого действия и сбалансированные сильфонные клапаны.

Что такое предохранительный клапан ASME?

Предохранительный клапан ASME соответствует требованиям Раздела I норм ASME для сосудов под давлением. Эти клапаны должны иметь большой постоянный расход при избыточном давлении не более 10 %.

• регулируемый предохранительный клапан

• нерегулируемый предохранительный клапан

Как работают предохранительные клапаны?

• Дом
• О НАБИК
• Как работают предохранительные клапаны?

В отличие от большинства других клапанов, например, запорных, регулирующих клапанов и т. д., предохранительный клапан разработан для систем с расчетом (и надеждой), что они никогда не будут задействованы. Функция предохранительного клапана заключается в защите жизни и имущества от отказа контролировать давление в системе, т. е. он предлагает последнее средство снижения давления в системе перед полным отказом.

В системах отопления и охлажденной воды избыточное давление в системе возникает, среди прочего, по следующим причинам:

• При пуске изделий «завода»
• Выход из строя регулирующих клапанов
• Отказ датчиков температуры и давления в системе
• И конечно человеческий фактор

BS EN ISO 4126-1:2013 – Предохранительные устройства для защиты от избыточного давления. Предохранительные клапаны.

Этот европейский стандарт заменил BS EN ISO 4126-1:2004, который снова заменил старый британский стандарт BS 6759. BS 6759 был разделен на 3 раздела;

1. БС 6759 — 1: 1984
   • Пар и горячая вода

1. БС 6759 — 1: 1984
   • Сжатый воздух и инертный газ
2. БС 6759 — 1: 1984
   • Технологические жидкости

В 2004 году новый, совершенно новый в 2004 году стандарт ЕС объединяет предохранительные, предохранительные и предохранительные клапаны в единый стандарт – Предохранительные клапаны . Интересно, что американский стандарт ASME/ANSI до сих пор разделяет эти три функции. Из-за потенциального риска для жизни, вызванного отказом систем, в большинстве стран мира есть национальный стандарт, касающийся предохранительных клапанов.

Работа предохранительного клапана

Предохранительные клапаны, используемые в сфере обслуживания зданий, имеют конструкцию, в которой используется приложенная сила (пружина) для прямого противодействия силе системы.

В этой конструкции клапана используются три состояния;

1. Равновесие
   • Равновесное состояние – это когда закрывающие силы, т.е. прилагаемые пружиной и любым противодавлением, находятся в «равновесии» (уравновешены) с открывающими силами, т.е. прикладываемыми давлением системы. Диск и седло «просто» соприкасаются, поэтому поток имеет не запустил а о для запуска

Система P

---

2. Полностью открыт
   • Полностью открытое состояние – это когда клапан может пройти максимальную производительность при заданном избыточном давлении. Отсюда, конечно, следует, что для открытия клапанов сила системы должна превышать силу равновесия, т. е. преодолевать приложенную пружину и силу противодавления.
     В некоторых конструкциях предохранительных клапанов, таких как NABIC Figure 500, достигается более высокая скорость нагнетания за счет большего подъема диска и большего диаметра нагнетания

Система P

---

3. Полностью закрытый
   • Полностью закрытое состояние – это состояние, при котором клапаны полностью закрыты, т.е. утечки отсутствуют. Закрывающее усилие превышает открывающее усилие, т.е. открывающее усилие ниже равновесной силы

Система P

Предохранительный клапан, размер

Размеры предохранительных клапанов особенно важны.

• Клапаны, размеры которых меньше , не смогут обеспечить максимальную пропускную способность при указанном избыточном давлении, и, как следствие, давление в системе не упадет, а продолжит расти.
• Клапаны большего размера, чем , не достигают полностью открытого состояния. Повышение давления в системе могло лишь слегка приподнять диск над седлом, сбрасывая избыточное давление и позволяя клапану закрыться. Клапан начинает цикл открытия/закрытия, так как расчетный расход не был достигнут, это часто называют «дребезжанием».

У NABIC есть сложная программа для обеспечения правильного выбора.

Установленное положение предохранительного клапана

Предохранительные клапаны должны устанавливаться только в вертикальном положении пружинной камерой, т.е. крышкой, в верхнем положении. Запорный клапан между предохранительным клапаном и системой строго запрещен.

При установке следует избегать:

• Длинные участки трубопровода между предохранительным клапаном и системой
• Фитинги и отводы между предохранительным клапаном и системой
• Выход обратного предохранительного клапана

Техническое обслуживание предохранительного клапана

• Тестирование
  • Оценка риска на объекте должна установить режим технического обслуживания для проверки функции предохранительных клапанов, мы хотели бы указать, что это должно быть не реже одного раза в 3 месяца
• осмотр
  • Конструкция предохранительных клапанов NABIC позволяет проводить внутренний осмотр и очистку без изменения установленного давления
• Повторная калибровка
  • o   При оценке рисков на объекте должен быть установлен период повторной калибровки. В последние годы страховые компании и инспекторы по котлам настаивают на ежегодной повторной калибровке предохранительных клапанов

Типичные сбои системы

В Building Services есть четыре типичных режима отказа системы, которые приводят в действие систему безопасности:

• Заблокированные розетки
• Внешнее тепло
  • Неизолированные наружные трубопроводы, обогреваемые внешним источником, т.е. солнцем
• Тепловое расширение
  • Отказ регуляторов температуры котла
• Отказ компонента трубопровода
  • Неисправность регулирующих клапанов

Типовые условия

Давление настройки
Состояние BS EN ISO ‘Давление, при котором клапан должен открыться, т.е. состояние равновесия. На практике невозможно найти «когда клапан вот-вот откроется», только когда клапан закрыт или только что открыт.
