Ракетная печь длительного горения своими руками видео: Ракетная печь длительного горения из кирпича или газового баллона своими руками: чертежи, фото и видео инструкция

Разборная ракетная печь своими руками (51 фото+описание изготовления)

Самодельная походная ракетная печь своими руками из профильной трубы: размеры, фото и подробное описание изготовления.

Приветствую! Самоделка, которую я сегодня опишу, придется по вкусу любителям отдыха на природе. Как вы уже поняли, речь в статье пойдет об изготовлении печи ракетного типа, при этом, это будет не стационарная конструкция, а разборная.

Её можно легко собрать/разобрать и взять с собой в дорогу. Конструкция компактная и легко уместится в походном рюкзаке, а уж в багажнике автомобиля тем более.

Если кого-то из вас заинтересовал вариант изготовления данной печи, милости прошу, читайте статью, смотрите видео под ней и берите идею на заметку.

Материалы для изготовления:

• * профильная металлическая труба сечением 100х100 мм (всего потребуется отрезок длиной 65 см),
• * листовой металл толщиной 2-2,5 мм,
• * круглая металлическая труба диаметром 20-25 мм (она нужна для ножек, так что можно использовать то, что есть под рукой),
• * резьбовая шпилька М 10 (так же для ножек, можно, как автор использовать болты с отрезанными шляпками),
• * металлический пруток диаметром 8-10 мм (можно использовать стальную проволоку и арматуру),
• * отрезок рояльной петли,
• * защелка,
• * болтики для крепления петли и защелки,
• * термостойкая краска черного и серебристого цветов.

Инструменты:

• * болгарка,
• * сварочный аппарат,
• * тиски,
• * дрель,
• * магнитный угольник для сварки,
• * круглый надфиль,
• * разметочный инструмент (угольник, рулетка и маркер).

Подробные фото пошагового изготовления печи

Из профильной трубы 100х100мм, отрезаем две заготовки длиной 40 и 25 см.

Далее автор берет заготовку длиной 40 см. С одной стороны чертит на всех стенках перпендикулярные линии, отступив от края примерно 1 см. Затем на двух противоположных стенка от прочерченных линий проводит еще по две линии (по углам) к кромкам.

После разметки автор зажимает деталь в тисках и вырезает, как показано на фото, лишнее.
Сразу же, не извлекая заготовку из тисков, внутрь трубы вваривает металлические прутки, получается решетка. Это будет низ трубы, а решетка – колосник.

Оставшиеся «языки» на торце трубы автор подрезает болгаркой с внешней стороны, но не до конца, а примерно на середину толщины стенки. Затем загибает внутрь под прямым углом. После рез заваривает. Все сварные швы, как следует, зачищает болгаркой.

На этом же этапе автор изготовил из листового металла заслонку. Она должна устанавливаться вот так, как показано на фото. С помощью данной заслонки будет регулироваться тяга.

Теперь работаем с заготовкой длиной 25 см. На ней автор намечает середину на каждой стене и по точкам проводит линии. Затем берет вот такой круг для болгарки. Деталь фиксирует на верстаке струбцинами и по линиям выполняет пропилы. Сначала на одной паре противоположных стенок. Разрезав деталь на две части, автор фиксирует их в тисках и сваривает. Затем разрезает по линиям вторую пару стенок, так же зажимает заготовки в тисках и сваривает. После все швы обрабатываются болгаркой. Эти действия автор выполнил для того, чтобы уменьшить сечение трубы. Эта деталь – это топочное отделение, при складывании конструкции, по задумке, оно должно прятаться в основание – тело печи. На фото видно, что получившаяся деталь входит в основание с минимальным зазором.

Здесь автор продолжает работать с будущим топочным отделением. С помощью угольника автор с одной стороны чертит линию под углом в 45 градусов. Затем, зажав заготовку в тисках, отрезает болгаркой лишнее.
Далее деталь прикладывает к основанию и обводит её по контуру.

Сделал вот такие пазы для крепления сьёмного бункера для загрузки дров.

вкрутил в гайки отрезки болтов без шляпок и приварил к ним отрезки труб – получились съемные ножки.

Из двух полос сделал съёмную конфорку.

Вот все готовые детали печи, покрасил вот такой термостойкой краской.
После собрал печь в походное положение.

Получилась очень компактная мини печь ракета, которая легко разбирается, а собранном виде занимает очень мало места и имеет небольшой вес, будет очень кстати для вылазки на природу.

Изготовление печи также показано в этом видео:

Как сделать ракетную печь своими руками

Ракетная печь: схема и фото изготовления.

Конструкция ракетной печки сделана таким образом, чтобы с помощью прямого горения создать сильное пламя из небольшого количества топлива. Процесс горения происходит в вертикальной трубе, где в итоге создаётся эффект прямого горения пламени.

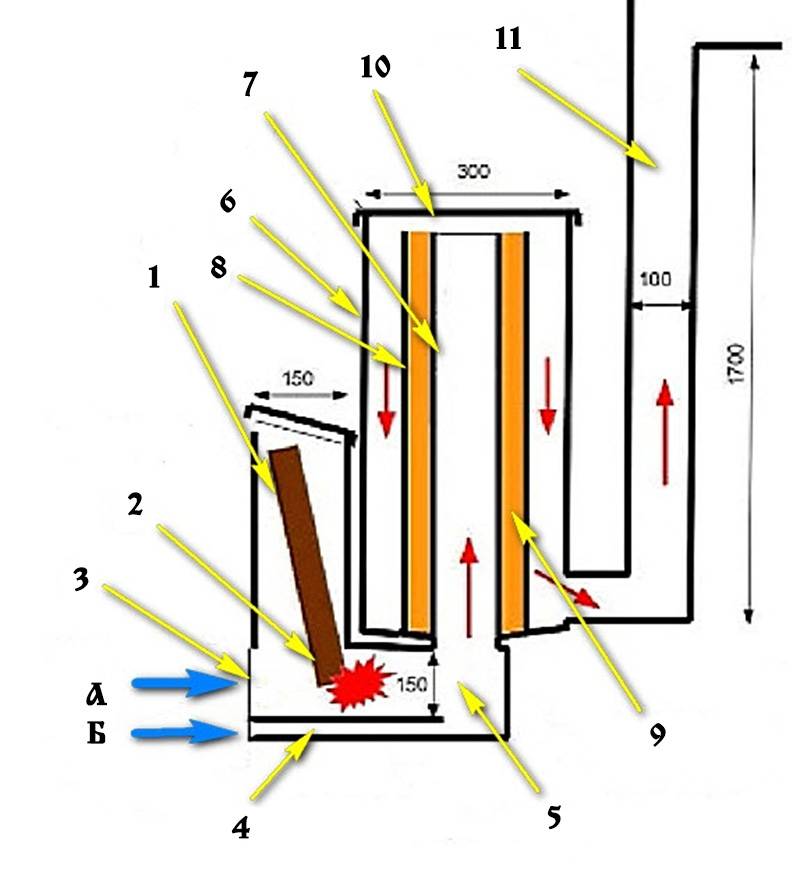

Схема ракетной печи

На рисунке предоставлена схема и размеры печи ракетного типа.

Печь состоит из вертикальной трубы и боковой топки размещённой под углом в 45 градусов, расположенная под таким углом топка значительно облегчает укладку дров.

Ракетная печь своими руками

Для изготовления печи ракетного типа понадобится два отрезка профильной или круглой трубы:

• Для топки труба сечением 160 х 160 мм — длиной 300 мм.
• Для дымохода труба сечением 120 х 120 мм — длиной 500 мм.

Ещё понадобятся металлические листы толщиной 5 мм и такими размерами:

• — 160 х 160 мм.
• — 150 х 150 мм.
• — 300 х 200 мм.

Несколько металлических прутов для изготовления колосников.

Процесс изготовления ракетной печи следующий. Из профильных труб болгаркой вырезаются топка и дымоход печи.

Дымоход и топка привариваются между собой под углом 45 градусов.

В нижней части топки нужно приварить колосники и пластину разделяющую топку и поддувало. Без колосников угли будут быстро забивать топку и снижать тягу.

В топке нужно предусмотреть заслонку, регулируя заслонку можно контролировать интенсивность горения пламени в печи.

Заключительный этап: ракетную печь красим термостойкой краской.

Преимущества и недостатки:

Печь ракетного типа имеет свои преимущества:

• Минимальный расход топлива, печь может работать практически на любом топливе, оптимально использовать древесину — дрова, ветки, мелкие щепки.
• Сильное пламя и быстрый нагрев, котелок с 3 литрами воды закипает за 15 – 20 минут.
• Простота конструкции, компактный размер.

Недостатки конструкции:

• Вес печки более 10 кг, поэтому походной эту печку назвать сложно, разве что если перевозить её в автомобиле.
• Реактивную печь не практично использовать для отопления помещений, часто нужно подкидывать дрова в печь и большая часть тепла идёт в дымоход, печь в первую очередь предназначена для быстрого приготовления пищи, нагрева воды и прочих нужд.
• При горении печка издаёт характерный «реактивный» звук.

Где пригодиться печь ракетного типа? Печь можно использовать в местах, где нет возможности развести открытый костёр или нет достаточного количества топлива для костра. Печь будет, кстати, если нужно быстро приготовить пищу на пример на даче или на природе.

Рекомендую посмотреть видео — печь ракетного типа в работе.

Ещё один вариант ракетной печи своими руками.

Недорогая ракетная печь своими руками

Делиться заботой!

• Поделиться
• Твит

Прежде чем я углублюсь в тему того, как сделать своими руками недорогую ракетную печь , и расскажу о различных вариантах аварийного обогрева/топлива, я хочу напомнить вам о пожарной безопасности. Эти ракетные печи предназначены для экстренных случаев, и за ними должны внимательно следить

взрослые , чтобы они не устроили пожар в доме. Не забудьте использовать свою ракетную печь в безопасном месте, вдали от вещей, которые могут загореться, и иметь надлежащую вентиляцию. Целесообразно иметь заряженный огнетушитель каждый раз, когда вы работаете с огнем. Тем не менее, если у вас нет тепла или необходимости готовить, а также природного газа или электричества для питания плиты или печи, эта штука может спасти вашу шкуру!



Мой муж нашел инструкцию для ракетной печи  на веб-сайте instructables.com, но немного изменил ее. Вот фотография нашей ракетной печи… мы покажем вам пошаговые инструкции (на видео, чтобы упростить задачу!), чтобы вы могли сделать свою собственную ракетную печь. Вы определенно хотите, чтобы один из них был под рукой в ​​чрезвычайной ситуации!









Недорогая ракетная печь своими руками

















и шириной 2 дюйма, перлит (см. рисунок ниже) или другой утеплитель, открывалка для бутылок, дрель, ShurTape (можно найти в любом хозяйственном магазине), топливо, ножницы по металлу и зажигалка.















Так выглядит перлит внутри пакета…



3 0









Вот так ШурТейп выглядит в рулоне…











После того, как вы соберете все необходимое, вы готовы построить ракетную плиту! Посмотрите это видео, и мой муж проведет вас через него шаг за шагом…





Недорогая ракетная печь своими руками







Вот несколько снимков конструкции крупным планом

2 0

металлолома для длинной узкой полки, которую вы вставляете со стороны, где находится ваше топливо (см. ниже).

Убедитесь, что под полкой есть свободное место, иначе это не сработает!













2 вашему огню не нужно долго гореть, вы можете попробовать использовать ракетную плиту, заправленную Чайные свечи. Когда мы это сделали, то решили попробовать приготовить яйцо на нашей кухне…











И вот готовое изделие, приготовленное с чайными свечами на нашей ракетной плите. Вареное яйцо!

Завтрак готов! Насколько это было легко??? (P.S. В случае крайней необходимости вы будете рады, если у вас будут куры на заднем дворе, как у нас! Свежие яйца каждый день!) вот что вам нужно:



Свеча для чайной свечи в разобранном виде, полоска картона шириной 1 см, которая вкручивается в металлический корпус свечи после удаления воска. Держите воск для плавления на собранной горелке. Также обязательно поместите фитиль в центр свернутого картона для розжига.













 еще немного удовольствия. В этой ситуации вы можете использовать палки в качестве дополнительного топлива. Самое замечательное в этом то, что вы можете найти палочки практически везде!





Ракетная печь на палках





 Печка готова! Устроить апокалипсис!

Существует множество типов ракетных печей. Вы также можете просмотреть этот список на сайте Morning Chores и выбрать то, что вам больше всего подходит.







Дополнительные советы по подготовке к чрезвычайным ситуациям

Есть и другие вещи, которые следует учитывать, помимо тепла и приготовления пищи, чтобы подготовиться к чрезвычайной ситуации. Насколько подготовлена ​​ваша семья? Что вы делаете, чтобы подготовиться к чрезвычайной ситуации?



Вот ссылки на еще несколько полезных советов в экстренных случаях, которые вам обязательно стоит прочитать!



Аварийная аптечка Предметы первой необходимости, которые вам понадобятся, если вам нужно «выйти из дома»

Как сделать портативное хранилище для воды на случай чрезвычайной ситуации

Как составить план действий на случай чрезвычайной ситуации для вашей семьи

Что вам нужно в сумке для защиты от насекомых

Как построить хранилище для продуктов с помощью корзины для покупок Лот продаж

Как получить свежие органические яйца (без похода в магазин)

8 вещей, которые нужно знать, когда отключается электричество

3 вещи, которые обязательно нужно взять с собой в сумку для защиты от насекомых





Спасибо, что заглянули! Увидимся в следующий раз!



Деб





Делиться заботой!

• Поделиться
• Твит

9 Самодельные ракетные печи

1069 акции

На мой взгляд, каждый должен знать, как сделать ракетную печь. Их невероятно легко сделать своими руками, их можно сделать из различных найденных материалов, а ракетная печь может спасти вам жизнь в ситуации выживания!

По сравнению с другими автономными печами ракетная печь невероятно эффективна. Эффективность связана с конструкцией J-образной ракетной печи:

Топливо сжигается в камере с изолированным внутренним вертикальным дымоходом.

Внутренний дымоход обеспечивает сильную тягу, поэтому топливо активно сгорает. J-образная конструкция ракетной печи обеспечивает почти полное сгорание топлива до того, как пламя достигнет ваших кастрюль или сковородок.

Вы сжигаете небольшое количество топлива и извлекаете из него и выхлопных газов максимально возможное количество тепла.

Существует множество способов изготовления ракетных печей и различных материалов. Я собираюсь поделиться некоторыми конструкциями ракетных печей ниже.

Вот некоторые конструктивные факторы, о которых следует помнить:

• Изолируйте все вокруг огня, кроме места, где огонь/тепло достигает варочной поверхности
• Вам нужен хороший приток воздуха к топке; добавление дополнительного отверстия значительно улучшит поток воздуха и горение!
• Принудительный нагрев вокруг узких проходов вокруг варочной поверхности
• Используйте небольшие куски дерева/топлива, чтобы они полностью сгорели

1.

Очень простая ракетная печь из жестяной банки

Эта ракетная печь имеет невероятно простую конструкцию и может использоваться при отключении электроэнергии. Тем не менее, я бы не рекомендовал эту ракетную печь для длительного использования. Как видите, консервная банка никак не изолирована, так что вы потеряете много тепла.

2. Ракетная плита для кофейных банок

Конструкция этой ракетной печи значительно улучшена по сравнению с предыдущей. Конструкция означает, что ракетная печь может быть изолирована для повышения эффективности.

Чтобы сделать ракетную печь, вам понадобится большая банка из-под кофе, J-образная труба или две банки из-под супа, вырезанные и сложенные вместе, чтобы получилась J-образная форма. Разрежьте кофейную банку так, чтобы в нее можно было поместить трубку. Заполните пространство вермикулитом, ракетами и т. д.

Вы готовы к работе!

3. Дизайн бочковой ракетной печи

Почему эта ракетная печь настолько хороша? Обратите внимание на маленькие отверстия вокруг основания ствола (горючая трубка). Это улучшает поток воздуха и увеличивает горение, делая ракетную печь более эффективной.

4. Кирпичная ракетная печь

Этот рисунок показывает, как легко сделать ракетную печь из подручных материалов. Просто вставьте трубу в нижнюю часть кирпичной конструкции, чтобы она служила вашей «топливной трубкой». Вы будете терять тепло через щели в кирпичах, но они также помогут с воздушным потоком.

5. Глиняная ракетная печь

Вы можете легко построить глиняную ракетную печь любого размера. Глина является естественным изолятором, поэтому конструкция ракетной печи очень эффективна.

Только имейте в виду, что вам нужно строить ракетную печь слоями, чтобы она не разрушилась, или использовать несколько проводов, чтобы сделать для нее каркас.

Вы также должны просушить его перед использованием.

6. Ракетная печь из грязи и камней

Нет глины? Просто используйте грязь и камни, чтобы построить свою ракетную печь. Выглядит примитивно, но работает очень хорошо.

Обратите внимание на дополнительное отверстие в правом нижнем углу ракетной печи. Этот элемент дизайна помогает улучшить воздушный поток и сгорание. Делая такую ​​большую ракетную печь, вы захотите добавить дополнительное отверстие!

7. Ракетная печь-землянка

Конструкция этой ракетной печи основана на конструкции огневой дыры Дакота. Мне нравится, как они использовали комбинацию грязи и сухой травы, чтобы построить печь. На самом деле так раньше делали кирпичи, и они очень прочные!

Обратите внимание, что топливное отверстие здесь очень высокое. Как упоминалось выше, воздушный поток может быть проблемой для больших ракетных печей. Вам нужно либо добавить боковое отверстие, либо увеличить топливное отверстие.

8. Дизайн ракетной печи

Хотите испечь хлеб для выживания, пиццу или что-то еще? Вот отличная конструкция ракетной печи именно для этой цели.

Ракетная печь сделана из различных найденных предметов, включая кирпичи, глину и бочку.

Обратите внимание, что у вас НЕОБХОДИМО ИМЕТЬ ДЫМОХОД. Надеюсь, это очевидно, но на всякий случай упомяну 😉

9. Дизайн комнатных ракетных печей («Хорошая печь»)

Ракетные печи очень эффективно сжигают топливо, поэтому мало дыма и риска отравления угарным газом . Тем не менее, вы все равно должны быть ОЧЕНЬ осторожны при использовании ракетной печи в помещении.

См. здесь, если вы хотите прочитать о безопасных бытовых печах.

По данным ВОЗ, более 4 миллионов человек ежегодно умирают от вдыхания дыма внутри помещений.

Геоэколог по имени доктор Н. Сай Бхаскар Редди поставил перед собой задачу улучшить конструкцию печей и предотвратить отравление. Эта ракетная печь основана на одном из его чертежей.

На фото не очень хорошо видно, но у ракетной печки справа есть дополнительное отверстие. Эта дополнительная воздушная камера улучшает сгорание и уменьшает количество образующихся газов.

Схемы конструкции ракетной печи можно посмотреть здесь.
