Ракетная печь из кирпича: Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото

Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Свернуть

  • Принцип работы
  • Преимущества и недостатки
  • Материалы
  • Инструменты
  • Как сделать своими руками?
  • org/ListItem»>Выбор места
  • Приготовление раствора
  • Кладка ракетной печи из 20 кирпичей
  • Кладка ракетной печи с лежанкой
  • Советы по эксплуатации
  • Вывод

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти.

В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

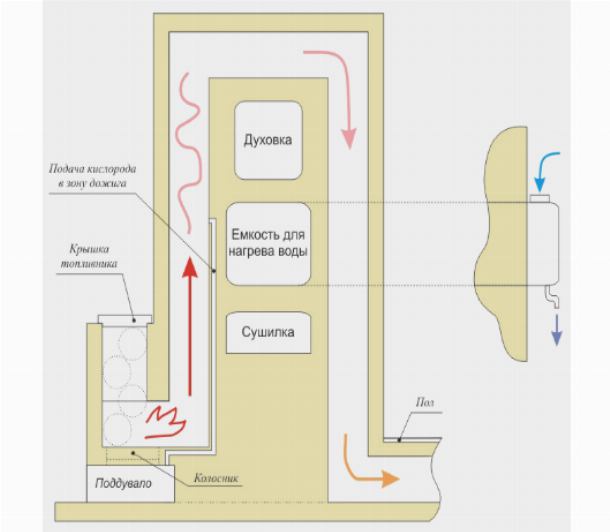

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

к содержанию ↑

Ракетные печи длительного сгорания обладают следующими преимуществами:

  • высоким коэффициентом полезного действия — не менее 85%;
  • большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
  • отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
  • возможностью функционирования на твёрдом топливе любого вида;
  • малым расходом — потребление топлива печью ракетой в 4 – 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
  • возможностью устройства теплой лежанки;
  • продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

  • ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
  • высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
  • скорость нагрева не позволяет применять ракетную печь для бань;
  • эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
  • опасность проникновения угарного газа в жилые комнаты.

к содержанию ↑

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

  • поддувало;
  • колосниковые решётки;
  • дверцы топочной;
  • промежуточный колпак;
  • труба для дымохода.

к содержанию ↑

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

  • кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
  • кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
  • болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
  • киянки с резиновым наконечником для выравнивания кирпича в кладке;
  • крученного шнура — причалки;
  • строительного уровня;
  • угольника и рулетки;
  • лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

к содержанию ↑

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

к содержанию ↑

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

к содержанию ↑

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

  • поместить в смесь деревянную палку или рукоятку мастерка;
  • вынуть инструмент и хорошо стряхнуть;
  • проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

к содержанию ↑

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

к содержанию ↑

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ рядаКоличество кирпичей, шт.Описание кладкиРисунок
162Формирование основания печи

(нажмите для увеличения)

244Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
344Повторение контура второго ряда
459Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
560



Возведение лежанки

(нажмите для увеличения)

617



Продолжение кладки дымового канала
718



814



9; 1014Формирование дымового канала

(нажмите для увеличения)

1113
1211Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
1310Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.

(нажмите для увеличения)

14; 155Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

к содержанию ↑

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

к содержанию ↑

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

Ракетная печь своими руками – чертежи, фотографии и видео

Тот, кого интересуют печи длительного горения, должен обязательно ознакомиться с совершенно уникальной конструкцией. Это так называемая дровяная ракетная печь. Странное название, но все специалисты уверяют, что данный тип отопительных приборов один из самых эффективных. В ней дрова сгорают медленно, сгорают до конца, практически не оставляя сажи, золы и копоти. При этом выделяется большое количество тепловой энергии. Известны эти печки давно, во всяком случае, о них упоминается в истории древней Греции, в истории Китая и Кореи. Сегодня эти агрегаты стали пользоваться возрастающей славой, ведь многим хочется в своем доме иметь отопительный прибор, который бы работал хорошо и «съедал» мало топлива. Итак, ракетная печь своими руками – чертежи можно раздобыть в Интернете.

Сразу же оговоримся, что этот тип печей длительного горения один из самых простых. Моделей на самом деле немало. К примеру, китайская печка «кан» — это прибор с лежанкой. Корейская «ондоль» или «кудури» — это агрегат, связанный с отоплением пола. Греческая «гипокауст» практически повторяет корейский вариант.

В этой статье хотелось бы поговорить о печке с лежанкой. Она и по конструкции проще, и по затратам дешевле. Но, по сути, это все та же печь длительного горения с вытекающими для нее последствиями.

Принципиальная схема ракетной печки

Конструктивные особенности

Сверху мы поместили рисунок, по которому отчетливо видно, как должна работать ракетная печь. Она состоит из:

  • Небольшого размера топки.
  • Камеры первичного горения.
  • Вторичного горения.
  • Дымохода, который собой представляет длинную трубу, проходящую под лежаком.

Принцип работы

Как работает ракетная печь? В процессе сгорания дров в камере первичного горения выделяется большое количество тепловой энергии, которая нагревает камеру вторичного горения. Температура настолько большая, что она становится причиной воспламенения всех газов, которые в нее поступают. В ней происходят все те процессы, которые мы видим в пиролизных моделях и моделях длительного горения современного вида.

Но и это еще не все. Дымоход устроен достаточно интересно (см. фотографию). Он, по сути, является каналом, который соединяет вторую топку, при этом спускается вертикально вниз, затем проходит горизонтально и выходит в нижней части печи. Горизонтальная часть обогревает лежак. Но даже эту конструкцию дымохода можно изменить, увеличив функциональность самого агрегата. Его можно проложить под полом в виде змейки, тем самым соорудив воздушный теплый пол, который так давно использовали и древние греки, и древние римляне.

Необычный дизайн

А вот воздушный поток из дымоходной трубы выходит практически холодным. О чем это говорит? О практически 100% использовании топлива, то есть, такая печь обладает стопроцентным КПД или близким к нему.

С достоинствами разобрались, теперь немного о недостатках. В принципе, он всего лишь один – небольшая топка, а, значит, нет возможности закладки большого количества дров. Хотя современные мастера все время над этим колдуют, так что на рынке все время появляются новые разработки. К примеру, можно просто удлинить саму топочную камеру, сделав ее в виде горизонтальной камеры, без вертикальных участков. Это, как вариант.

Обратите внимание, что камера вторичного сгорания выкладывается только из кирпича. Чтобы усилить эффект сгорания топочных газов, многие мастера снаружи проводят утепление, и это помогает.

Кирпичная часть печки

Ракетная печь своими руками

Сложно иногда объяснить, как проводится тот или другой строительный процесс. Мы поэтому не будем вдаваться в детали, просто чисто схематически покажем, как возводится печь-ракета своими руками по чертежам и схемам.

  • В первую очередь определяется глубина закладки отопительной установки.
  • Выкапывается котлован, дно которого выравнивается по горизонту.
  • Теперь проводится кирпичная кладка. Процесс этот непростой, требует определенных знаний и навыков. Самое важно, чтобы в одну конструкцию поместились и две камеры горения, и топочная часть. Все выкладывается из шамотного кирпича, вот почему эти печи такие дорогие.
  • Когда все кирпичные части готовы, можно переходить к устройству дымохода. Для этого вам потребуется двухсотлитровая металлическая бочка, в которой надо вырезать дно.
  • Надеваем ее на камеру вторичного горения так, чтобы между ними образовался равномерный со всех сторон зазор. Это и есть ваш дымоход, который теперь необходимо соединить с дымоходом лежака.
    Теплоизоляция камеры вторичного горения
    Помните, мы говорили, что некоторые мастера проводят утепление дымохода? Так вот, чтобы это сделать, вам потребуется еще одна бочка, только меньшего диаметра. Процесс здесь немного видоизменяется. Сначала на вторичную камеру сгорания надевается меньшего размера бочка, в которой заранее вырезается дно и крышка. То есть, по сути, надевается труба. После чего между стенками трубы и камеры засыпается вермикулит. Далее, все по предыдущему плану – сверху малой бочки надевается большая, как это было сделано раньше. Обратите внимание, что зазор между стенками двух бочек должен быть не меньше 5 см.
  • Теперь вам потребуется глина, которую можно смешать с соломой для придания ей повышенных прочностных характеристик. Ею необходимо обмазать все кирпичные плоскости нашей отопительной установки. Это касается и лежака. Кстати, глина в данном случае будет выполнять функции своеобразной теплоизоляции.
  • И последний этап – нужно к камере первичного горения подвести подачу воздуха извне. Для этого можно использовать гофрированную дымоходную трубу. Она не подвергается тепловому воздействию, поэтому прослужит долго. Плюс ко всему с ней работать одно удовольствие.

Все, отопительный агрегат ракетного действия готов, можно проводить растопку. В процессе протопки металлическая бочка обязательно обгорит. Это хорошо. Впоследствии ее можно покрасить термостойкой краской, которую применяют для покраски мангалов. Здесь же глина хорошо просохнет, после чего ее можно как-то украсить. Посмотрите фотографию ниже, на ней вы можете увидеть печь-ракету для бани в окончательном виде.

Банная ракетная печь

Интересные факты

Американцы по непонятным причинам пальму первенства присвоили себе, назвав эту конструкцию ракетной. Но история говорит об обратном и американцам этого не утаить. Большое количество разновидностей ракетных печек существует по всему миру. Вспомните хотя бы турецкие хаммамы, принцип практически тот же.

Нас интересует вот какой факт. В настоящее время многие производители отопительного оборудования выпускает печи по точно такому же принципу работы. Наши умельцы их давно выпускают в большом количестве, собирая в небольших мастерских. Правда, металлические печки отличаются от кирпичных, но принцип сгорания дров в них заложен тот же. Так кому же отдавать пальму первенства?

Не забудьте оценить статью:

Простые советы о том, как сделать кирпичную ракетную печь за 6 долларов

Кирпичная ракетная печь своими руками за 6 долларов

Если вы ищете временную, но простую в сборке ракетную печь, то вы пришли в нужное место. Всего за несколько простых шагов вы можете получить свою собственную ракетную печь, которая сделает приготовление пищи на открытом воздухе легкой задачей. Кроме того, это отличный способ сэкономить на топливе.

Кирпичные ракетные печи — это не только отличный способ приготовления пищи, но и добавление ценности и индивидуальности дому. Они использовались людьми в течение тысяч лет и теперь возвращаются в мейнстрим.

Все больше и больше людей изготавливают эти печи в традиционном стиле, потому что они придают дому ценность и характер, а также создают прекрасную атмосферу для встреч на свежем воздухе.

Наш выбор

Походная ракетная плита с БЕСПЛАТНОЙ сумкой для переноски

79,99 долл. США (11,43 долл. США за кг)

Складную мини-печку очень легко собрать или разобрать, ее можно упаковать в плоском виде для транспортировки или хранения.

Купить на Amazon

Мы получаем комиссию, если вы совершаете покупку, без каких-либо дополнительных затрат для вас.

26.11.2022 20:42 по Гринвичу

Кирпичная ракетная печь может быть сделана всего за 6,08 долларов США, в зависимости от того, где вы получаете свой материал. Вы можете искать утилизированные кирпичи — даже разные виды кирпичей, если они все близки к одному размеру.

Стоимость кирпичей зависит от типа кирпичей, которые вы используете. Вы также можете использовать разные виды кирпичей, главное, чтобы они были одного размера.

Прелесть ракетной печи в том, что она чрезвычайно экономична, поэтому она идеально подходит для тех, кто хочет сэкономить на счетах за электроэнергию.

Эту печь своими руками сделать очень просто. Все, что вам нужно сделать, это сложить куски кирпича так, чтобы у вас было отверстие для подачи топлива и топка.

Это отличная техника для изучения, которую можно использовать в случае чрезвычайной ситуации или после стихийного бедствия. Собирайте кусочки кирпичей, раскладывайте их и у вас есть из чего готовить или варить имеющуюся еду.

Какие материалы нужны для изготовления ракетной печи из кирпича?

Если вы планируете использовать эту кирпичную ракетную печь на заднем дворе на постоянной основе, вам будет выгодно купить огнеупорные кирпичи хорошего качества, которые рассчитаны на регулярные циклы жары и холода. Вы также можете сделать его более прочным, соединив кирпичи с избытком цемента из предыдущих проектов, если он у вас есть!

Материалы:

  • 16 кирпичей
  • Проволочная сетка (дополнительно)
  • Древесные отходы/ветки и ветки
  • Подставка для голландской печи / Дополнительные кирпичи — для размещения сковороды на огне

Как сделать ракетную печь из кирпича своими руками?

Сложите кирпичи в кучу

  • Чтобы создать свою собственную кирпичную ракетную печь, начните с того, что сложите кирпичи в кучу, оставив отверстие в центре. Когда у вас будет необходимое количество кирпичей, используйте раствор, чтобы связать их вместе.
  • Когда раствор высохнет, ваша ракетная кирпичная печь готова к использованию!
  • Это создаст основу для вашей печи и оставит отверстие в центре. Делая это, вы гарантируете, что ваша ракетная печь будет прочной и долговечной.
  • Эта структура позволяет теплу накапливаться и направляться наружу, предоставляя вам эффективный и экологически чистый способ приготовления пищи.

Добавьте кусок кирпича снаружи

  • Кусок кирпича будет слоем для небольшого дерева, которое будет использоваться для вашей кирпичной ракетной печи. Вам нужно будет убедиться, что кирпичи могут плотно прилегать друг к другу, чтобы не было зазоров для выхода тепла.

Теперь мы можем разжечь огонь и наслаждаться готовкой

Спасибо Survival Common Sense за этот замечательный проект. Вы можете получить пошаговые инструкции здесь…

Нажмите на любое изображение, чтобы запустить отображение лайтбокса. Используйте клавишу Esc, чтобы закрыть лайтбокс. Вы также можете просмотреть изображения в виде слайд-шоу, если хотите

Если вам это понравилось, вам также могут понравиться эти идеи для уличной кухни…

Построить ракетную печь — Садовник

Создайте еще 4 слоя, чередуя их, как слой ниже и поместите старую решетку сверху.
