Расчет автополива газона
Инженерные конструкции всегда начинаются с четко выверенного и просчитанного плана. Проектирование автоматического полива не исключение. После примерного составления схемы, начинается самый важный этап — расчет автополива газона. От его правильности зависит выбор всех материалов и успех мероприятия в целом. Разберем, какие нужно учесть моменты, чтобы создать не просто рабочую, но и оптимизированную систему.
Проектные расчеты
Первым этапом будет общий расчет системы полива газона. Онлайн сервисы не дадут вам полной картины, так что придется все делать вручную.

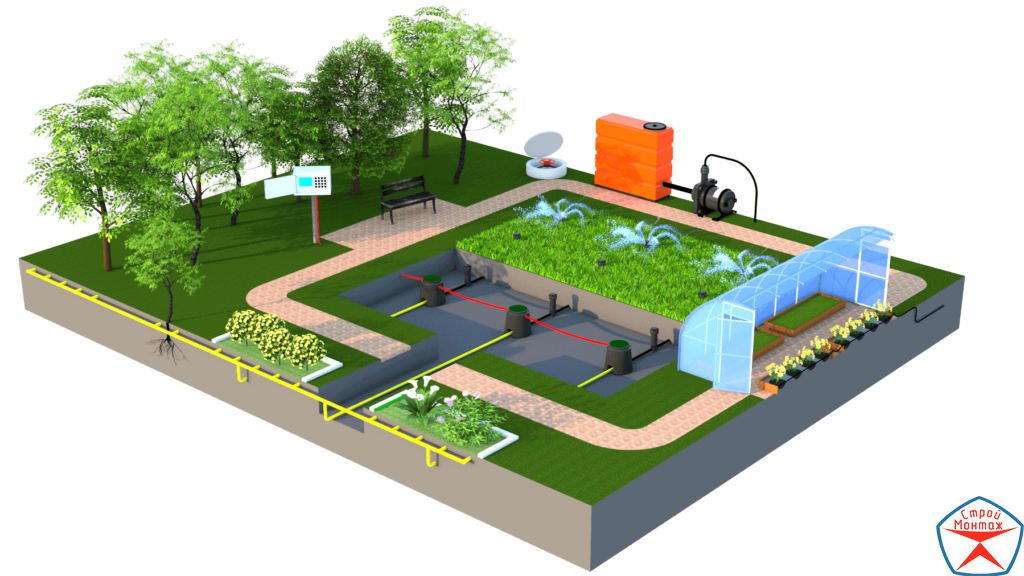

В первую очередь, потребуется перенос схемы автополива на ваш участок для учета всех нужных элементов. Для начала необходимо поделить его на зоны полива (их также называют линиями и магистралями). Такое деление лишь предварительное, точный охват зон будет понятен только после гидравлического расчета. Линии полива будут включаться поочередно, учитывайте это при зонировании.
На каждой из магистралей размещаются дождеватели. Расстояние между ними будет равно радиусу полива. Такая схема обусловлена спецификой работы дождевателей — чем дальше к краю поливной зоны, тем сильнее увлажнение. Если это правило нарушить, орошение не будет равномерным и вам гарантированы сухие пятна на газоне. Существует две стандартные схемы размещения спринклеров — треугольник и квадрат.
В целом, зонировать участок необходимо для уменьшения протяженности трубопровода и снижения необходимого давления в нем. Эта манипуляция актуальна только в том случае, если ваш участок превышает 8 соток. Для небольших территорий такое деление не потребуется, в нашем блоге есть описание упрощенного варианта — как раз для них.
Следующий этап — выбор оросителей. Существует два основных типа: роторные и статические.
- роторные дождеватели вращаются, выбрасывая одну струю. Они более экономичны, их радиус полива довольно велик, и на больших открытых территориях они будут самым экономичным и логичным решением.
Единственный минус в том, что они подвержены поломкам из-за наличия подвижных частей; - статические дождеватели выглядят как небольшие фонтаны, и распространяют влагу на меньшие расстояния, чем роторы. Будут оптимальным решением для узких участков и небольших зон полива, таких как, например, клумба.
Единственный минус в том, что они подвержены поломкам из-за наличия подвижных частей; Важно помнить, что вы можете комбинировать самые разные оросители, в зависимости от характера растительности и размеров участков для полива. Обязательно запишите расход воды для каждого спринклера — это пригодится позже.
На третьем этапе нас ждет самое сложное — расчет воды для полива газона. Он начинается с подсчета суммарного расхода всех дождевателей на участке в литрах в минуту. Расход роторов потребуется считать отдельно, так как у них иная производительность. После того, как мы получили точный общий расход воды, нас ждет самое сложное.
Гидравлический расчет
Необходимо верно подобрать трубы, насос, и объем накопительной емкости, если вы решили использовать ее в схеме.
Чтобы это сделать, потребуется выполнить гидравлический расчет.
Для начала потребуется определение рабочего давления на одну зону орошения. Для этого нужна таблица потери напора в трубах того типа, что вы решили использовать. Например, подобная для материала ПВХ.
Вам необходимо сопоставить диаметр, скорость течения жидкости и потери давления на 100 м.
Например, наиболее подходящий диаметр для центральных труб на участке в один гектар — около 40 мм. На ней могут быть использованы электромагнитные клапаны на дюйм, которые стоят недорого, к тому же все фитинги для будут также довольно дешевы. Посмотрите примерный объем воды, проходящей по подобной трубе при скорость 1 м/сек в таблице. Для ПНД труб это значение будет равно 50 л/мин, следовательно, все поливочные линии должны иметь такую суммарную производительность.
Далее объедините точки орошения, которые вы расставили на участке, в группы по 50 л/мин, и скорректируйте количество зон. Теперь можно подсчитать необходимое число электромагнитных клапанов.
Исходя из их количества подбирается контроллер.
Если, как в нашем примере, через клапан идет 50 литров в минуту, логично разделить им линию на две, разводя поток равные по 25 литров в минуту. Следовательно, диаметр труб нужно подбирать уже под это давление, и они будут, разумеется, меньше.
Когда дождеватели поднимаются в рабочую позицию, общий поток в трубах становится меньше, и для сохранение постоянной скорости диаметр последующих труб нужно уменьшить. Не забывайте обращать внимание на потерю напора в потоке, идущем от спринклера к спринклеру. В крайнюю точку полива нужно довести то давление, что требуется последнему из них. Чуть больший напор, при этом, проблемой не является.
Таким образом, сопоставив эти данные, вы получите оптимальное значение рабочего давления в начале центральной трубы, которая подключается к насосу.
Напор, необходимый для полива в одной ветке, с учетом напора на центральную трубу — это то значение, по которому следует выбирать насос.
Объем емкости же считается, исходя из расхода воды на одну зону, плюс небольшой запас.
Помните, что гидравлический расчет — непростая задача. Перепроверьте все данные перед закупкой материалов, или обратитесь к специалисту для получения наиболее точного результата.
Расчет автоматического полива ONLINE, стоимость системы автополива в Москве
Вы можете самостоятельно рассчитать стоимость системы автоматического полива Вашего участка, газона. Результаты расчета Вы можете отправить нам для уточнения или дальнейшего проектирования системы автополива.
Просто отправьте нам Ваш расчет, и мы воплотим его в жизнь!!!
РАСЧЕТ СТОИМОСТИ АВТОМАТИЧЕСКОГО ПОЛИВА
Отправить схему участка или оставить заявку на проектирование, вызвать специалиста для осмотра или замера участка можно:
- по телефонам: Тел. (495) 506-74-79, моб. 8-(903)-160-88-45;
- по E-mail: [email protected].
Или воспользуйтесь специальными формами на нашем сайте:
Отправить схему на проектирование
Вызвать специалиста для замера участка
Приобретение оборудования или установка под ключ системы полива на территории Вашего сада или приусадебного участка – отличный способ экономии времени.
Автоматический полив участка или газона осуществляется с помощью системы состоящей из специализированных элементов, технических узлов, электрических и водонапорных коммуникаций. Расчет автоматического полива производится, исходя из следующих показателей:
- Площадь территории участка, сложность его ландшафта, количество и виды посадок на участке. Также некоторые корректировки в стоимость могут внести различные объекты и строения расположенные на территории.
- Количество и разнообразие поливочных устройств, протяженность капельных линий и трубопроводов, количество линий полива и электромагнитных клапанов. Также незначительно на стоимость влияет наличие отдельной линии с гидрантами.
- Управление системой полива газона. Оно может быть как полностью автоматическим, так и при помощи обычных шаровых вентилей скомпонованных в гребенку.
- Питание системы автоматического полива. От того какой источник воды находится на Вашем участке будет зависеть необходимость установки дополнительного оборудования для водоснабжения системы. Если источник воды не обладает необходимыми техническими показателями, потребуется установка дополнительного насосного оборудования и накопительной емкости необходимого объема. Это в свою очередь конечно же отразится и на стоимости всего полива в целом.
- Удаление от МКАД. Транспортные расходы на доставку оборудования и проезд специалистов и монтажников рассчитываются в зависимости от удаленности и расположения объекта.
Воспользовавшись Калькулятором стоимости системы полива, Вы можете отправить нам результаты полученных расчетов и план Вашего участка. Основываясь на эти сведения, наши специалисты проектировщики в кратчайшие сроки разработают для Вас проект системы автоматического полива и отправят его Вам ответным письмом. Все работы по предварительному проектированию в нашей компании производятся БЕСПЛАТНО!
Просто отправьте нам Ваш расчет, и мы воплотим его в жизнь!!!
Домашняя страница калькулятора спринклерной системыСамые популярные инструменты для разбрызгивателей
Калькулятор спринклерной системы
Планировщик спринклерной системы — это инструмент, предназначенный для помощи установщику спринклерной системы в расчетах и составлении списка возможных деталей и их количества.
Приложение Precip-Mate для iOS
Ремонт, установка и техническое обслуживание спринклеров всегда под рукой. Пожалуйста, поддержите этот проект и этот сайт, купив это приложение в App Store.
Калькулятор зоны полива
Калькулятор зон спринклеров— это инструмент, помогающий установщику определить, сколько головок необходимо установить в каждой зоне.
Калькулятор потерь на трение
Потери на трение традиционно используются для определения размеров отводов. Лучше всего, чтобы потери на трение в боковых частях не превышали 5%.
Инструмент измерения GPM
Этот инструмент рассчитывает расход воды из шлангового нагрудника. Это дает установщику представление о доступных галлонах в минуту для установки спринклерной системы.
Инструмент проверки спринклеров
Эта страница разработана на основе расчетов, которые я использую для проведения аудита орошения.
Калькулятор скорости основной линии спринклера
Инструмент для составления бюджета дождевальной воды
Подсчитайте, сколько будет стоить поливать ваш двор в течение года.
Как установить спринклерные системы
Описание разбрызгивателей
Объяснение способа установки спринклерной системы. Все, что вам нужно знать для установки спринклерной системы.
Поворотные шарниры
Как установить спринклерные головки с шарнирными соединениями.
Предохранители обратного потока
Зачем мне нужно устройство защиты от обратного потока?
Проводка клапана спринклера
Проводка клапана может быть простой, но она также может вызвать проблемы, если она не выполнена должным образом.
Схема расположения зон спринклерной системы
Компоновка спринклерной головки, пожалуй, самая важная часть вашей личной установки.
Галерея установки спринклерной системы
Фотогалерея изображений установки спринклеров.
Обслуживание спринклеров и таймер
Проверка или испытание спринклерных головок
Настройка таймера спринклера
На этой странице объясняется, как установить или запрограммировать таймер спринклера.
Снятие таймера разбрызгивателя
Вам нужно знать, как снять старый таймер разбрызгивателя?
Установка таймера орошения
Вы устанавливаете таймер разбрызгивателя или просто интересуетесь, как это делается?
Сезонный запуск системы орошения
Не пора ли запустить/включить вашу дождевальную систему к сезону?
Понимание вашего таймера разбрызгивателя
Упрощенное объяснение работы вашего таймера разбрызгивания.
Подготовка вашей дождевальной системы к зиме
Простые примеры того, как отключить и слить воду из спринклерной системы на зиму.
Ремонт спринклерной системы
Добавление спринклерных головок
Пример добавления спринклерных головок в существующую зону.
Склеивание или сварка труб из ПВХ
Узнайте, как склеить/сварить спринклерную трубу из ПВХ.
Боковой ремонт спринклера с коленом
Базовый ремонт спринклерной линии из ПВХ, включая колено и спринклерную головку.
Боковой или основной ремонт спринклера
Базовый спринклер, ремонт боковой или основной линии из ПВХ
Замена выдвижных форсунок спринклера
Как заменить выдвижные спринклерные форсунки.
Установка или замена спринклерных клапанов
Поэтапная замена спринклерных клапанов и коллектора.
Замена внутренностей спринклера
Простой пример замены внутренних частей спринклерной головки.
Замена спринклерных головок
Простой пример замены спринклерных головок.
Установка и ремонт капельниц
Ремонт капельной линии 1/2 дюйма с адаптером с наружной резьбой
Пример ремонта сломанной капельной линии.
Ремонт капельной линии 1/2 дюйма
Пример того, как починить обрезанную линию подачи капель.
Добавление капельных линий с капельным коллектором
Пример добавления капельных линий к существующей спринклерной системе.
Добавление линий капельного орошения 1/2 дюйма
Пример того, как вы можете добавить или установить линии подачи капельного орошения 1/2 дюйма.
Микрораспылители
Использование или добавление эмиттеров микрораспыления.
Использование капельниц и барботеров
Примеры или идеи того, как вы можете использовать эмиттеры капельного и барботажного типа.
Использование проколов
Пример использования соединителей для прокола сприклеров.
Калькулятор зон дождевателей
Калькулятор зон дождевателейИспользование этого инструмента
Сколько головок на зону?
Калькулятор зон — это инструмент, помогающий установщику определить, сколько головок необходимо установить в каждой зоне орошения/разбрызгивания.
В наличии 9 галлонов в минуту0007
Доступные галлоны в минуту, которые вы используете для орошения данной конкретной зоны. Обычно это менее 15 для жилых помещений.
Размер трубы 1/2 дюйма 3/4 дюйма 1 дюйм 1 1/4 дюйма 1 1/2 дюйма 2 дюйма 2 1/2 дюйма 3 дюйма Размер основной линии
Превышение скорости 5 футов в секунду может привести к повреждению трубы или компонентов.
Выберите тип разбрызгивателей, которые вы будете использовать в этой зоне.
Роторы, зона
Распылительные головки / всплывающие окна, зона
Зона капельного орошения
Универсальные ротаторы
- 0,00 Зона галлонов в минуту
- 0 Скорость, футы в секунду
Выбор ротора
Ротор серии 5000
- 0,00 Роторы
-0+
Noz 1.0 Радиус 25′-29′
-0+
Noz 1.
5 Радиус 27′-35′
-0+
Noz 2.0 9006 Радиус ‘290’-03
Noz 2,5 Радиус 35–37 футов
-0+
Noz 3.0 Радиус 29′-40′
-0+
Noz 4.0 Радиус 37′-42′
-0+
Noz 5.0 -07
Радиус ‘390’-45
Noz 6.0 Радиус 39′-48′
-0+
Noz 8.0 Радиус 47′-50′
Ротор серии 3500
-0+
Радиус 6′
+
Noz 1.0 Радиус 20′-22′
-0+
Noz 1.5 Радиус 23′-24′
-0+
Noz 2.0 Радиус 27′-28′
-0+
Noz 3.0 Радиус 29′-32′
-0+
Noz 4.0 Радиус 31′-35′
Если вы планируете использовать продукцию Hunter, расчеты будут сопоставимы, если вы выберете насадки по расстоянию
Выбор сопла.
- 0,00 Всплывающие окна
18-ФУРГОН
-0+
18-ФУРГОН на 1/4 14′-18′
-0+
18-ФУРГОН на 1/2 14′-18′
6 -07 8 90 -ФУРГОН на 3/4 14′-18′-0+
18-ФУРГОН Полный 14′-18′
-0+
15 кв.
15 Три QTR 12′ -15 ‘
-0+
15 Полная 12′-15′
-0+
Боковая полоса 15
-0+
Конечная полоса 15
-0+
12 квартал 10′-12′
-0+
12 половина 10′-12′
-0+
12 три квартала 10′-12′
-0+
‘-12 полный 10’
-0+
10 кв.
8′-10′
-0+
10 половина 8′-10′
-0+
10 три кв. 10 Full 8′-10′
-0+
8 Qtr 5′-8′
-0+
8 Half 5′-8′
-0+
8 Three Qtr 5′-8′
-0+
8 Полная 5′-8′
-0+
5 Квартал 3′-5′
-0+
5 Половина 3′-5′
6-07 900 Три кв. 3′-5′
-0+
5 Полный 3′-5′
Выбор капельницы.
- 0,00 Капельный
Капельницы
В этом разделе рассматриваются капельницы, барботеры и спреи Xeri. Вам нужно будет знать GPH (галлонов в час) для эмиттеров, которые вы планируете использовать. Просто выберите вариант ниже, который соответствует вашей скорости потока в галлонах в час.
Если вы не уверены, какие эмиттеры выбрать, вот несколько популярных вариантов/ресурсов.
-0+
0,5 GPH
-0+
1,0 GPH
-0+
2,0 GPH
-0+
3,0-5,0 GPH
-0+
6,0-5,0 GPH
-0
6 6.0.0-7.0-7.0-5,0 GPH
-0
6.0.0-7.0-7.0-7.0-5,0 GPH
-0
6,066 6,0-5,0 GPH
-0
6,0 6,0-5,0 гф.
-0+
8.0-10.0 GPH
-0+
11.0-12.0 GPH
-0+
13.0-18.0 GPH
-0+
19.0-24.0 GPH
-0+
0-36.
0 GPH
Эти расчеты будут работать со всеми производителями капельниц, если вы выберете правильный эмиттер для скорости потока.
При правильной установке спринклеры MP Rotator являются наиболее эффективным типом спринклеров. Они подходят не для всех приложений, на самом деле я использую их только примерно в 1 из 4 систем, но в подходящей ситуации они работают очень хорошо. Они менее долговечны и дороже, но, с другой стороны, они хорошо работают на подъездных путях, потому что они с меньшей вероятностью оставят пятна от воды на транспортных средствах, поскольку они подают воду очень точным образом.
-0+
MP Rotator 3000 на 1/4
Радиус от 22 до 30 футов
-0+
MP Rotator 3000 на 1/2
Радиус от 22 до 30 футов
-0+
MP 0 на 3/4 Rotator 3/4
Радиус от 22 до 30 футов
-0+
MP Rotator 3000 при полном
Радиус от 22 до 30 футов
-0+
MP Rotator 2000 при 1/4
6 -07 2 Радиус от 13′ 13’0 0+
MP Rotator 2000 на 1/2
Радиус от 13 до 21 фута
-0+
MP Rotator 2000 на 3/4
Радиус от 13 до 21 фута
-0+
MP Rotator 2000 на полном
Радиус от 13 до 21 фута
-0+
MP Rotator 1000 на 1/4
Радиус от 8 до 15 футов
