Расчет дверей шкафа купе для самостоятельной сборки: формулы

Главная » Шкафы-купе

На чтение: 7 минРубрика: Шкафы-купе

Содержание

1. С чего начать
2. Высота двери
3. Ширина двери
4. Длина нижней и верхней направляющей
5. Длина для горизонтальных профилей
6. Заполнение по высоте
7. Заполнение двери по ширине
8. Горизонтальный тип разделителя

Всем привет! Сегодня у нас на прицеле расчет дверей шкафа купе. Следует понимать, что расчеты, в зависимости от того, какая именно система используется, могут несколько отличаться.

Потому постараемся принять во внимание стандартные размеры, а также обсудить общий подход к проведению такой работы для дверей купе. Это позволит вам понять принцип и суть процедуры.

Отмечу сразу, что в основу были взяты алюминиевые системы Раумплюс. Именно их можно считать родоначальниками всех существующих в наше время систем. Если остальные и отличаются от них, то совсем немного. Существенной и глобальной разницы нет.

Так что в плане расчета размеров для раздвижных дверей купе, их ширины, высоты и прочих параметров сложностей возникнуть не должно. За основу для работы можете скачать специальные программы, открыть файл в Excel или просто использовать калькулятор. В том числе и онлайн.

Ну а если вам по каким-то причинам сложно сделать расчет и, уж тем более, самому собрать шкаф-купе, то советую обратиться в московский «Салон шкафов». Знаю ребят давно. Делают все четко, быстро и со вкусом- https://www.salon-shkafov.ru/

В зависимости от типа шкафа, он может идти с распашными или раздвижными дверьми. Но в случае с купе оптимальным вариантом будет именно раздвижной механизм. Он экономит пространство и обладает многими дополнительными преимуществами.

Как я уже говорил ранее, основываемся мы на системе Раумплюс. Но существует и ряд других актуальных систем, среди которых стоит выделить:

• Модус;
• Грандис;
• Версаль;
• Командор;
• Престиж;
• Шлегель;
• Aristo;
• Dorwell;
• Сенатор и пр.

Тот же Сенатор разрабатывают в  Польше, Aristo является китайской системой, а Версаль выступает в качестве отечественного продукта. И все эти системы можно считать полноправными аналогами рассматриваемого Raumplus.

Если вы решили рассчитать двери, то начинать следует с определения параметров непосредственно самого проема, куда они будут устанавливаться. Измеряется высота и ширина, причем желательно в нескольких точках.

Когда параметры ширины и высоты проема определены для вашего стандартного или углового купе, можно рассчитать длину используемых направляющих для мебели (верхняя и соответственно нижняя), а также точные габариты этих самих будущих дверей.

Высота двери

Порой начинаю осознавать, что если тебе что-то нужно, найди это лучше сам и сделай своими руками. Доверять условным и относительным расчетам не всегда правильно, поскольку любая ошибка может негативно отразиться на готовом изделии, качестве наполнения купе и прочих нюансах.

[adv1]

Первой в расчетах идет высота двери вашего купе. Для этого применяется формула, предусматривающая вычитание от высоты проема 40 миллиметров. Если проем имеет высоту 2500 мм, тогда высота двери составит 2460 мм.

Если взглянуть на сечение стандартного профиля в верхней используемой направляющей дверцы купе, то имеющаяся высота рассчитанного внутреннего купейного пространства на установленной верхней мебельной направляющей, по которой ходит купе, составляет 45 мм. Уменьшение текущей высоты дверцы по отношению к проему на рекомендуемые 40 мм или просто 4 см позволяет обходить перепады высоты на уровне 10 мм и выше. За счет верхней установленной направляющей, используемые ролики выскакивать не будут.

Ширина двери

Делая расчет ширины будущей двери, следует сделать ее такой, была получался перехлест двух дверей. Причем его размер был равен ширине ручки.

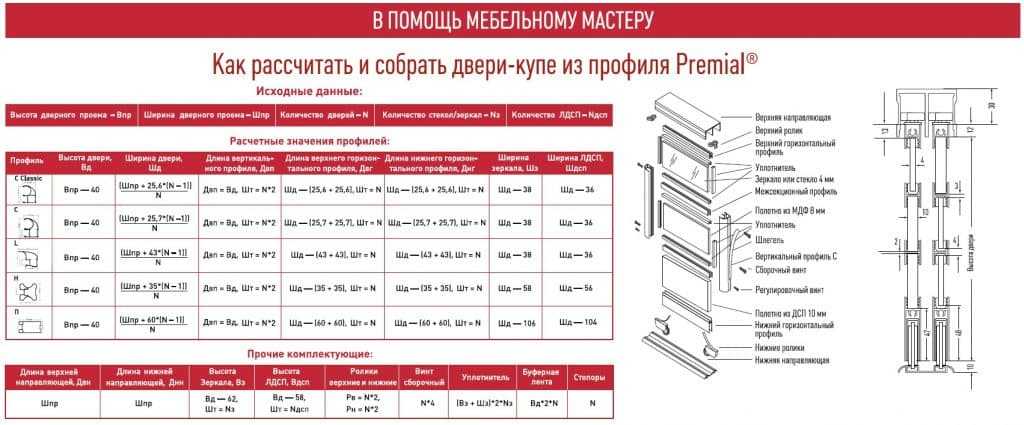

Чтобы сделать подсчеты, актуально применить следующую схему:

• Ширина дверцы в двухдверной конструкции равно ширине проема, к которой добавили 26, и разделили полученное значение на 2;
• Если это расчетная ширина для будущей двери в трехдверном шкафу, тогда 26 умножают на 2 и добавляют значение ширины проема, а затем все делят на 3.

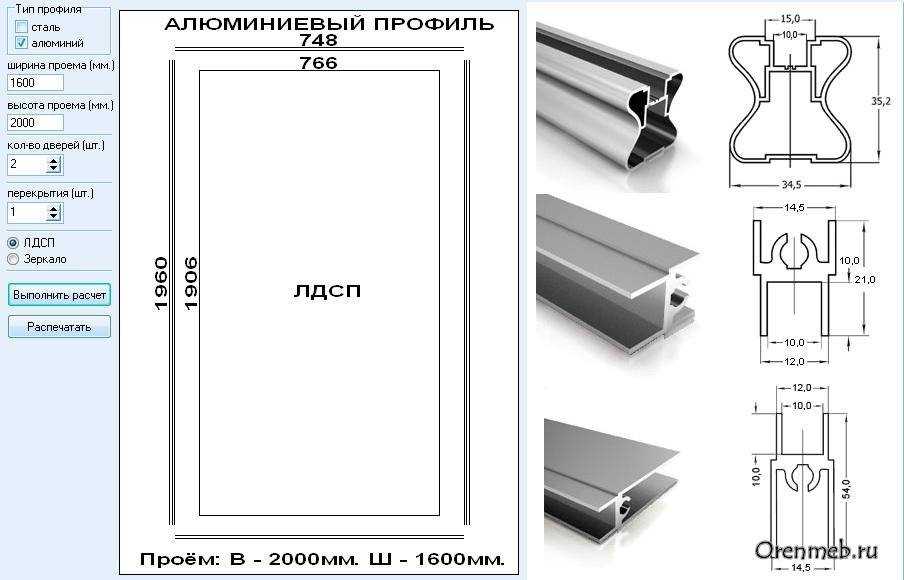

Взяв за основу проемную ширину на уровне 1600 мм, по формуле мы получим ширину одной двери, равную 813 мм.

В некоторых случаях дополнительно учитывают параметры ширины щетки отбойника. Но зачастую ее игнорируют. Но если вам это важно, тогда при расчете следует дополнительно от ширины дверного проема отнять две толщины этой самой щетки. Грубо говоря, когда щетка имеет 5 мм в толщины, отнимает от проема ровно 10 мм, и уже это значение вставляем в формулу.

ВАЖНО! Если вы используете симметричную купейную ручку, тогда расчет проводится несколько иначе. Объясняется это иной шириной такой ручки, которая составляет 32 мм. То есть в нашей формуле 26 меняем на 32 мм, и продолжаем считать.



Длина нижней и верхней направляющей

Зачастую для определения длины этих двух направляющих требуется от ширины вашего проема вычесть 2 мм.

Расчет предельно простой, потому на нем долго задерживаться не будем.

Хотя замечу, что именно такие мелочи порой способны сыграть решающую роль. Не отняв эти 2 мм, в дальнейшем возникнут проблемы. Будьте внимательными.

Длина для горизонтальных профилей

Здесь подразумеваются разделительные и непосредственно соединительные мебельные профили.

На этот счет есть несколько полезных формул для расчета:

[adv2]

• Чтобы получить длину искомого горизонтального мебельного профиля следует от ширины дверцы купе вычесть ширину используемой ручки, предварительно умноженную на 2;
• Если ручка асимметричная, тогда длину купейного профиля определяют путем умножения 26 на 2. Полученное значение вычитают из ширины двери;
• Если эта дверная ручка симметричная, тогда от ширины дверцы мы отнимаем 2, умноженные на 32 мм.

И тут ничего особо сложного нет. Все можно сделать своими руками, и никакая программа не понадобится. Обычный калькулятор, ручка, бумажка и внимательные расчеты с внесением соответствующих записей.

Заполнение по высоте

Чтобы получить значения внутреннего заполнения дверцы вашего купе, требуется учитывать разрез в горизонтальных нижних и верхних так называемых соединительных мебельных профилей, а еще горизонтальный разделитель.

Когда речь идет о сплошном типе заполнения двери, выполненной из ДСП, применяется следующая формула:

Высота наполнения или заполнения равняется высоте вашей двери купе с вычитанием 47 и 12.

Что за странные цифры? Все предельно просто:

• 47 мм является высотой нижнего профиля с вычитанием 10 мм в качестве глубины паза в профиле;
• 12 мм выступает показателем высоты верхнего профиля, равного 22 мм, с вычетом глубины паза на 10 мм.

Если это сплошное заполнение, а дверь изготовлена из стекла, то:

• При заполнении стекла требуется еще отнять по 22 на каждую из сторон из-за толщины используемого силиконового уплотнителя;
• Иногда берут по 1,5 мм на каждую из сторон. Тут лучше заранее сделать замеры уплотнителя на основе силикона;
• Высота заполнения равна высоте двери купе, от которой отнимают 47, 12 и 4, либо 3 мм.

Думаю, с этим разобрались. Можно двигаться дальше.

Заполнение двери по ширине

Для правильного и точного расчета искомой ширины заполнения двери на основе ДСП требуется перемножить 2 на 8 мм и добавить к этому значению длину специального горизонтального используемого разделителя.

Здесь 8 мм означает глубину имеющегося паза в дверных ручках или же вертикальных мебельных профилях. Если ваша вставка выполнена из стекла, тогда по ширине следует отнять еще по 2 мм на применяемый необходимый уплотнитель.

Ширина относительно заполнения стеклянной дверцы считается по той же формуле, только дополнительно нужно вычесть 4 мм, то есть 2*2 мм в качестве уплотнителя.

Горизонтальный тип разделителя

Если используется делитель под винт или средний горизонт без винта для дверей купе, тогда тут потребуется внести некоторые дополнительные корректировки.

Горизонтальный делитель предусматривает вычитание дополнительно 2 миллиметров на ширину дверной перегородки этого разделителя. Если используются вставки из стекла с 1 или 2 сторон, тогда минус еще 2 миллиметра на используемый уплотнитель с той стороны, где непосредственно будет располагаться само стекло. При наличии винта убирают по 6 мм на каждый делитель.

Вы должны понимать, что схема достаточно условная и не является основой для проведения ваших собственных расчетов. Каждая схема во многом индивидуальная и требует конкретного подхода с учетом исходных параметров купе.

Если у вас возникают сложности с расчетами, можете обратиться к специалистам, воспользоваться онлайн калькуляторами, либо вовсе бросить это дело, купить готовый шкаф-купе и не создавать лишние проблемы. Тут уже каждый решает сам для себя.

Думаю, на этом у меня все. Спасибо всем, кто с нами! Подписывайтесь, оставляйте свои комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

Ваша оценка очень важна!

( 3 оценки, среднее 5 из 5 )

Поделиться с друзьями

Расчет и сборка шкафа-купе на нижнеопорных системах RIAL.

PRO

• Комплектация дверей-купе различных систем
• Выбор нижнеопорной системы
  • Сборка дверей шкафа-купе

Компания RIAL.PRO предлагает 7 уникальных систем раздвижных дверей. Одна из них — беспороговая, еще две — подвесные. Остальные четыре системы являются нижнеопорными.

Двухдверные системы отличаются особенностями сборки, комплектацией и вариантами наполнения дверей. Предлагаем узнать, как собрать трехдверный шкаф-купе и мебель с любым количеством дверей своими руками.В целом этапы и методы монтажа похожи для раздвижных систем всех видов. Поговорим о них детально.

Комплектация дверей-купе различных систем

Дверь шкафа-купе состоит из набора комплектующих, с помощью которых компонуются элементы наполнения:

• алюминиевый профиль;
• комплекты роликов;
• прочие комплектующие;

Пример комплектации двери системы «Универсал», наиболее популярной в числе нижнеопорных систем:

 ВНИМАНИЕ!

Перечень и описание комплектующих для нижнеопорных систем, а также схемы расчетов смотрите в технических описаниях:

• «Универсал»
• «Альянс»
• «Рамир»

Выбор нижнеопорной системы

Первым делом необходимо определиться с выбором системы раздвижных дверей. Когда стоит задача установить нижнеопорную раздвижную дверь, RIAL.PRO предлагает на выбор пять систем. Они отличаются стоимостью, техническими особенностями и комплектующими.

«Универсал» — самая доступная и популярная фирменная система производителя RIAL.PRO. Они отличаются простотой сборки и низкой стоимостью при высокой надежности всех элементов.

«Рамир» — система с рамной конструкцией, которая может быть собрана из любых материалов.

Нижнеопорная система «Альянс» не имеет каркаса. Дверь в ней передвигается по нижней направляющей, при этом ролики крепятся саморезами к дверному полотну.

Особенности систем:

	Универсал	Рамир	Альянс
Особенности	взаимозаменяемость элементов двери	качественный и надежный раздвижной механизм.	универсальность и взаимозаменяемость элементов наполнения
Двери	возможна установка раздвижных дверей даже в неглубокой нише	рамная конструкция, множество вариантов наполнения; ассиметричные, симметричные ручки	бескаркасная нижнеопорная конструкция, ролики крепятся непосредственно к двери
Наполнение	ЛДСП 10 и 16 мм, стекло, зеркало 4 мм	ЛДСП 8 и 10 мм, стекло, зеркало 4 мм, декоративные панели 4 мм	ЛДСП 16 мм, стекло, зеркало 4 мм
Профиль	анодированные, в пленке ПВХ, до 40 цветов	анодированный и в ПВХ пленке, всего более 23 вариантов	6 цветов

ВНИМАНИЕ!

Удачная покупка двухдверной или трехдверной системы, ее правильная установка и долговечность напрямую зависят от грамотного расчета всех элементов. Чтобы быстро выполнить все точные вычисления, пожалуйста, воспользуйтесь специальным калькулятором дверей для шкафов-купе RIAL.PRO

Также предлагаем посмотреть видео с наглядными инструкциями по расчету размера дверей (Рамир и Универсал) 3D

Сборка дверей шкафа-купе

RIAL.PRO дает возможность создавать оригинальные раздвижные двери с использованием ЛДСП, МДФ, стекла, зеркал и других материалов. Зеркало может быть приклеенным на основу из ЛДСП (система «Альянс-Н»). Чаще всего зеркала и стекла монтируются с помощью разделительных профилей RP08, RP09, RP13.

Вариант комбинированных дверей:

 Этапы сборки комбинированной двери (на примере системы «Универсал»):

1. Все края зеркала 4 мм скрываются силиконовым уплотнителем.
2. На стекле располагают заранее подготовленные вставки из ЛДСП 10 мм.
3. С помощью деревянного молотка устанавливается профиль-ручка KU11.
4. Саморезом 8 мм профиль-ручка фиксируется к вставкам ЛДСП (по 4 самореза на каждую вставку).
5. Устанавливается профиль KU14.

Также предлагаем посмотреть видео по сборке шкафов-купе на основе систем «Универсал» и «Рамир».

Монтаж роликов (на примере системы «Универсал»):

1. Когда профиль KU14 закреплен к нижнему краю дверного полотна, с помощью кондуктора проделываем по три отверстия на краях профиля.
2. С помощью саморезов 20–35 мм закрепляем два кронштейна.

1. Устанавливаем нижние ролики S1406 и фиксируем их регулировочным винтом.
2. Устанавливаем верхние ролики S1406 и фиксируем их саморезами 8–10 мм.

Монтаж направляющих и ходовых профилей (на примере системы «Универсал»):

1. Устанавливаем нижний ходовой двойной профиль KR05.

1. Устанавливаем верхний Ш-образный профиль KR02, который фиксируем саморезами 10 мм.

Навеска двери:

1. Перед навеской дверей проверяем установку корпуса шкафа по уровню.

1. Переднюю и заднюю двери вставляем во внутренние пазы ходового и направляющего профилей.

На этом шкаф-купе собран! Следование инструкциям и правильный расчет дверей шкафа-купе позволят создать добротную и привлекательную мебель.

Похожие статьи

Создай шкаф-купе!

Измерительный инструмент | Компания по производству дверей шкафа Horizon

ДОМ

Часто задаваемые вопросы

При заказе дверей или фасадов ящиков вам необходимо добавить в корзину точные размеры дверей и фасадов ящиков. Чтобы помочь вам рассчитать эти размеры, этот инструмент предназначен для помощи в определении размеров дверцы и передней панели ящика для распространенных конфигураций на Только шкафы FACE-FRAMED . Информация, которую вы вводите в этот инструмент, предназначена только для расчетов и не будет отражена в вашем заказе. Horizon не берет на себя ответственность за выбор правильной двери. или размеры фасада ящика.

Если у вас есть БЕСКАРКАСНЫЕ шкафы (также называемые европейскими или современными шкафами) или если вы НЕ УВЕРЕНЫ, нажмите здесь для получения дополнительной информации.) Инструкция по расчету размеров дверцы и фасада ящика на заказ: Чертеж справа представляет раму шириной 1-1/2 дюйма с отверстием . Вы укажете размеры отверстия и способ его установки. дверь (двери) будет выровнена по этому проему. Мы не пытаемся нарисовать раму, дверцы или ящики в масштабе. 1. Введите точную ширину и высоту фактического ОТКРЫТИЯ рамы (от внутреннего края до внутреннего края) в дюймах с точностью до 1/16 дюйма 9.0044 Ширина раскрытия: Высота открытия: Показать как: Дверь Передняя часть ящика 2. Выберите вариант наложения: ( Что такое наложение? ) Накладка: Накладка 1/2 дюйма Накладка 1-1/4 дюйма Теперь на чертеже показано расположение дверцы или фасада ящика относительно рамы. (Если ваши рамки не имеют ширины 1-1/2 дюйма, этот инструмент не обеспечит точные результаты!) Добавлены пунктирные линии, чтобы показать расположение краев кадра. 3. Если этот проем закрыт двумя дверями, выберите опцию «Две двери». В противном случае выберите «Одна дверь». Примечание: это Инструмент допускает зазор от 1/8 дюйма до 3/16 дюйма между парными дверями, чтобы избежать трения. 3. Выберите, отображать или скрывать переднюю панель ящика. Вариант двери: одна дверь две двери скрытая дверь 4. Если рядом с любой из сторон, сверху или снизу рамы есть другие двери или препятствия, выберите параметр который больше всего похож на ваш макет. Если доступные параметры не точно отображают макет, отрегулируйте его вручную. расчетные размеры соответственно. ( Расскажи мне больше. )   Верх: Дополнительная дверь/ящик на том же шкафу Другое (без препятствий)   Левая сторона: Дополнительная дверь/ящик на том же шкафу Дверь/ящик на соседнем шкафу Другое (нет препятствий) Правая сторона: Дополнительная дверь/ящик на том же шкафу Дверь/ящик на соседнем шкафу Другое (без препятствий)   Внизу: Дополнительная дверца/ящик на том же шкафу Другое (без препятствий)   5. Запишите рассчитанные размеры и при необходимости откорректируйте. При необходимости повторите процесс для других отверстий.

Расчетная ширина двери: Расчетная ширина передней двери: 0 дюймов Расчетная высота двери: Расчетная высота передней двери: 0 дюймов ПОДТВЕРДИТЕ ВСЕ РАЗМЕРЫ ПЕРЕД ЗАКАЗОМ!

Двери по размеру :: Как измерить двери

Измерение дверей

Если вы заменяете существующие двери, фасады ящиков и панели, измеряйте двери, а не шкафы.

Дверцы и фасады ящиков будут немного меньше, чем шкафы.

Это сделано для того, чтобы между дверцами было достаточно места, чтобы их можно было легко регулировать и открывать.

Двери обычно на 4 мм уже каркаса и на 5 мм короче

т. е. у модуля высотой 720 мм будет дверь высотой 715 мм, а у каркаса шириной 500 мм будет дверь шириной 496 мм.

Всегда измеряйте фасады дверей и ящиков сзади.

Рекомендуется сделать простой набросок всех ваших дверей и панелей, чтобы убедиться, что вы включили все двери, фасады ящиков и т. д.

Проверьте высоту и ширину каждой двери
Опасно предполагать, что двери шкафа на одной стороне вашей кухни точно такой же высоты, как двери на другой стороне вашей кухни, они могут выглядеть одинаково, но они могут быть установлены в другое время, и размер может быть другим.
Ширина дверей также может быть разной, например, последняя дверь в ряду дверей шириной 500 мм могла быть сделана особого размера. Поэтому всегда стоит проверять высоту и ширину каждой двери на кухне.

Проверьте положение отверстия петли на каждой двери.



Если можете, попросите кого-нибудь перепроверить ваши размеры, помните старую поговорку «Семь раз отмерь, один раз отрежь».

Измерение стандартного корпуса/блока 18 мм блок с одной дверью со стандартными скрытыми петлями 100 или 170 градусов

Вычесть 4 мм из ширины корпуса и 5 мм из высоты

Пример; для каркаса шириной 500 мм и высотой 720 мм потребуется дверь шириной 496 мм (500 минус 4 = 496) и высотой 715 мм (720 минус 5 = 715) любая от 495 мм до 498 мм

Измерение Стандартный корпус/единица двойные двери со стандартными скрытыми петлями 100 или 170 градусов

Для стандартных Скрытые петли 100 или 170 градусов

Разделите внешнюю ширину каркаса на два, затем вычтите 4 мм (деление 900 мм x 2 = 450 мм минус 4 мм дает две двери по 446 мм) с одностворчатой ​​дверью с использованием стандартных скрытых петель 100 или 170 градусов

Мы рекомендуем рассчитать размер двери по внутреннему зазору, затем добавить 16 мм на петлю и 16 мм нахлест на противоположную сторону.

Расчет

Внутренняя ширина плюс 32 мм равняется требуемому размеру двери.

Пример

внутренний размер 390 мм + 32 мм = 422 мм



Если вы используете стандартные шарнирные пластины, со стороны петель требуется зазор 18 мм.

В примере показан внутренний размер рамы 390 мм и нахлест 16 мм с обеих сторон.

Сторона, противоположная петлям, может перекрываться настолько, насколько вам нравится.

Высота перекрытия рамы может быть любого размера в соответствии с вашими потребностями, плюс 15,5 мм сверху и снизу.





Размеры Встроенный шкаф с двустворчатой ​​дверью

Стандартные скрытые петли 100 или 170 градусов.

Глубина рамы должна быть не менее 60 мм.

Важно, чтобы две вертикальные рамы были параллельны, и если вы можете подождать, может быть хорошей идеей сначала построить раму, а затем измерить двери. В несколько раз легче подогнать дверь к раме, чем соорудить раму к двери.



Внутренняя ширина, деленная на 2 плюс 14 мм, равна требуемому размеру двери.

Пример

Внутренний размер 640 мм / 2 = 320 + 14 мм = 334 мм.

Это даст вам зазор 4 мм между двумя дверцами.



Зазор по высоте рамы может быть любого размера в соответствии с вашими потребностями, но плюс 15,5 мм сверху и снизу вполне подойдет.



Измерение внутренних дверей или дверей, устанавливаемых заподлицо

Использование стандартных скрытых петель или петель с изогнутой головкой 15 мм

Одностворчатая дверь, встроенная в раму

Вертикали должны быть параллельны

Если у вас нет параллельных сторон, можно использовать двери из МДФ, так как их можно обрезать перед покраской.

Дверь должна быть на 4 мм меньше внутренней ширины, чтобы обеспечить шарнирное действие.

Дверь/панель должны быть примерно на 5 мм меньше, чем высота.

Внутренняя ширина меньше 4 мм (например, 430 мм минус 4 мм равно 426 мм)0005

стандартная скрытая петля и 18 мм упаковочные детали.



Двустворчатые двери в раме

Двустворчатые двери в раме

Каждая дверь должна быть на 4 мм меньше внутренней ширины, чтобы можно было навешивать высота.

Внутренняя ширина, разделенная на 2 минус 4 мм (например, 800 мм, разделенные на 2, дают 400 мм минус 4 мм, равно 396 мм)0005

Стандартные скрытые петли и 18-миллиметровая упаковка.

Стандартные скрытые петли можно использовать для дверей с внутренней фурнитурой

Стандартные скрытые петли можно использовать для дверей с внутренней фурнитурой.

Для фиксации шарнира необходим уплотнитель 18 мм с минимальной глубиной 60 мм.
