Онлайн калькулятор расчета вентиляции — Строительство и ремонт

Для правильного выполнения расчета вентиляции в частном или общественном понимании недостаточно просто воспользоваться онлайн-калькулятором или взять данные из справочных таблиц. Необходимо понимать, как и почему принимаются нормативные показатели и как применить их к конкретным вычислениям.

Содержание статьи

Кратность воздухообмена

Этот критерий чаще всего используется для упрощенного расчета системы вентиляции. Под термином «кратность воздухообмена» (в английской терминологии air exchange rate) понимают обмен воздушных масс, выражающихся количеством за час. Причем в зависимости от способа эксплуатации помещения учитывается либо число обменов для помещения в целом, либо кратность с учетом площади (объема). Ниже приведена таблица с нормативными данными для помещений частного дома или общественного здания. При этом подразумевается, что приток воздуха идет естественным путем, а кратность считается для вытяжной вентиляции.

Расчетная температура в холодный период указывается для того, чтобы при вычислениях компенсировать излишнюю сухость воздуха за счет действия отопительных приборов.

Таблица 1. Кратность воздухообмена по площади или назначению помещений.

При использовании таблицы важно обратить внимание: кратность указывается в расчете на площадь помещения, а в нашем онлайн-калькуляторе расчет ведется для объема.

При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже.

Таблица 2. Кратность воздухообмена для помещений общего или специального назначения.

Применяя показатель, соответствующий жилым комнатам или спальням, равный единице, получаем требуемую производительность вентиляционной системы (м.куб./час).

Основой расчета вентиляции онлайн является формула

L = V х Kp

здесь V — объем комнаты (произведение площади на высоту), м. куб.;

Kp — кратность воздухообмена согласно санитарно-гигиеническим нормам, 1/ч.

Для жилой комнаты с площадью 20 м.кв. и высотой 2,5 м требуемая мощность вентиляции составит

L = (20 х 2,5) х 1 =50 м.куб.

При использовании данных первой таблицы расчет ведется без учета высоты помещения, то есть

L = S х Kp

здесь S — площадь помещения, м.кв.;

Kp — кратность воздухообмена согласно нормам, 1/ч.

Для тех же размеров комнаты (20 м.кв.) необходимый объем воздуха в час

L = 20 х 3 = 60 м.куб.

Данный метод вычислений дает более высокие требования к системе вентиляции, поэтому предпочтительным считается предыдущий вариант вычислений. При указании в таблице объема воздуха на помещение именно эти цифры используют для дальнейшего подбора компонентов вентиляционной системы.

Расчет вентиляции помещения в зависимости от числа людей

Второй сравнительно простой способ вычисления производительности вентиляционной системы – по числу находящихся в помещении людей. При этом в калькулятор вентиляции достаточно внести число пользователей и указать степень их активности.

Вычисления ведутся по формуле

L = N х L_норм

Где L — необходимая производительность вентилирующей системы, м3/ч;

N — число людей;

L_норм — расход воздушной смеси на человека, согласно нормативам (объем).

Последний показатель принимается согласно санитарно-гигиеническим нормам:

спокойствие (отдых, сон) — 20 м3/ч;
умеренная активность — 40 м3/ч;
активная деятельность (физическая работа, тренировки) — 60 м3/ч.

Таким образом, для комнаты с теми же, что и в предыдущем примере расчета вентиляции, размерами (20 м.кв.) при одновременной умеренной активности 5 человек (офисная работа) потребуется мощность системы

L = 5 х 40 = 200 м.куб.

Если речь идет не о частном доме, а об общественном заведении, следует руководствоваться другими показателями.

Однако для таких помещений производительность вентиляции рассчитывается индивидуально, в ходе проектирования системы (или здания в целом), и кратность воздухообмена считается только дополнительным, проверочным показателем.

Заключение

Несмотря на то, что калькулятор расчета вентиляции, дает только приблизительные данные, он позволит примерно представлять необходимую производительность приточно-вытяжной вентиляции и проверить данные, представленные фирмой, монтирующей систему. Знание того, как рассчитать вентиляцию на бытовом уровне, поможет также при самостоятельной установке принудительно проветривающих помещение установок.

Расчет вентиляции помещений примеры расчета и калькулятор

Общее описание калькулятора

Состоит из 4 блоков. Необходимо указать 4 параметра, чтобы узнать стоимость работ. Ниже подробно описан каждый из них:

Тип помещения

Это ключевой показатель. Дело в том, что назначение здания напрямую связано с видом оборудования, его мощностью, размерами и сложностью. Посмотрите на разницу:

Жилые объекты — квартиры, частные дома обустроить проще и дешевле всего. Тут ставятся преимущественно вытяжные системы, однако можно смонтировать и приточные, с очисткой и подачей теплого воздуха. Благодаря этому осуществить расчет очень легко;
Производственные цеха — изготовление пищи, инструментов, станков и т. п. Все они подразумевают наличие машин и обилия людей в помещениях. Вдобавок в окружение выбрасывается масса мусора;

Медицинские учреждения — самые сложные и дорогие сети разворачиваются в этом секторе. Тут присутствуют разные по уровню чистоты категории комнат, потому системы получаются сложными;
Коммерческие зоны — под магазины, образовательные, сервисные и любые другие объекты созданы отдельные требования. Для работников и посетителей они разные в силу отличия активности. Грузчикам, устающим и много двигающимся, требуется 50-60 куб. м/ч, а обычным людям 30. Таких деталей масса. Они разбираются уже индивидуально (читайте в разделе с описанием формул расчета помещений, что описаны далее).

Полезно знать: воздуховоды для СВ делаются из нержавеющей стали. Ее толщина увеличивается пропорционально сечению трубы — 5 мм для изделий до 200 мм, 7 мм для продуктов с диаметром от 500 мм.

Тип вентиляции

Их всего 3. Они разнятся по назначению и сложности обустройства. Ниже описание каждой:

Расчет приточной системы вентиляции: этот тип СВ обеспечивает свежий приток в помещение. Он используется в случаях, когда естественных отверстий вроде окон и дверей недостаточно для этих целей. Представьте торговый центр, в котором множество людей и всего 2 входа, может несколько окон. При большом скоплении народа, помещение быстро заполняется углекислым газом (CO2). Вместе с процессом закачки происходит следующее:

Сушка — предотвращает духоту. Препятствует возникновению плесени, грибов, насекомых;
Увлажнение — нормализует состояние атмосферы, избавляя людей от головной боли и шелушения кожи;
Нагревание — СВ может служить еще и отопительной системой;
Фильтрация — происходит очистка от пыли, жиров и т. п.

Расчет системы вентиляции выполняется на этапе строительных и ремонтных работ в зданиях различного назначения.

Например, в кальянной можно легко добиться полного удаления дыма в реальном времени. Да так, что даже рядом сидящий человек не будет ощущать его запаха.

Калькулятор вытяжной вентиляции: как можно догадаться из названия, этот тип СВ предназначен исключительно для отведения загрязненных воздушных масс. Вместе с последним обычно приходится удалять температуры, а иногда и мусор. Подобные системы обязательны для всех помещений. Обычно шахты располагаются на кухне и в санузле, если речь идет о многоквартирном доме. Сама же сеть делится на 2 вида — общеобменная и местная. Первая представляет собой централью ветку каналов, вторая — это локальные отсосы, размещающиеся надо техникой. Те также делятся на несколько вариаций:

Зонты;
Шкафы;

Конусы (настенные и подвесные).

Он-лайн калькулятор вытяжной вентиляции позволяет определить ориентировочную цену на готовые решения для любых помещений.

Приточно-вытяжная: комбинированная система, совмещающая оба типа. Позволяет организовать полноценную сеть воздухообмена с фильтрацией. Вы легко можете управлять влажностью, температурой и скоростью потока. Расчет вытяжной вентиляции с притоком имеет смысл производить для всех крупных зданий и цехов.

Полезно знать: компания «АВИК» не только соблюдает требования СНиП. Мы также прибегаем к помощи Р НП «АВОК» 7.3-2007 и разработок частных организаций. Это позволяет добиться качества, соответствующего мировым стандартам.

Площадь

Вентиляция объекта 10000 кв. м.

Обычно мы работаем с объектами площадью более 100 кв. м., однако готовы обсудить обустройство и менее крупных зданий. «АВИК» — это компания, располагающая тяжелыми подъемниками для обслуживания ангаров и заводов. Мы привыкли создавать масштабные проекты. На складах в обилие представлено профессиональное оборудование, в том числе и повышенной мощности.

В нашем онлайн калькуляторе вентиляции представлены помещения, максимальный размер объекта которых 10000 кв. м. Для более крупных зданий мы вычисляем стоимость индивидуально, т. к. с увеличением площади сильное влияние на цену оказывают детали. И разница с примерными показателями может внушительно отличаться. Лучше позвоните и доверьте это дело менеджеру.

Монтаж

Опция позволяет посмотреть цену с установкой и без. Выбрав второй вариант, вы получите комплект с материалами и креплениями. Сам же монтаж обычно занимает от 4 до 7 дней.

Выставив все 4 параметра, вы сможете узнать финальную сумму.

Что способно изменять стоимость

Мощность вентиляторов — она устанавливается в зависимости от потребностей;
Тип вентиляторов — бывают обычные модели и снабженные калориферами для отопления;
Изоляция — от шума, тепла;
Размеры труб — индивидуальные параметры

Дополнительные элементы всегда повышают стоимость сети.

Полезно знать: проектные работы выполняют от 6 до 12 дней. Все зависит от сложности и размеров обслуживаемого здания.

Насколько точная сумма отображается

Калькулятор выдает примерную стоимость реализации, а точная рассчитывается после создания сметы. Сперва к вам приезжает замерщик, исследует помещение. Он сохраняет нижеуказанные данные:

Материал стен;
Тип потолка, пола;
Размеры комнат и подсобных узлов;
Аэродинамические свойства объекта;
Состояние воздуха на территории;
Тип предприятия.

Составление сметы: перед ней реализуется монтажная схема, учитывающая основные параметры. Тут же производятся финальные расчеты вентиляции, на основе которых изготавливается смета. В ней прописываются все материалы, детали вплоть до крепежа.

Полезно знать: специалист на объект выезжает бесплатно.

В завершение проводится согласование с заказчиком. Проект переходит в последнюю стадию, подразумевающую оформление бумаг по ГОСТам.

Полученная в калькуляторе сумма способна измениться как в большую, так и в меньшую сторону после проведения всех замеров.

Полезно знать: в СаНПин точно указываются допустимые нормы воздухообмена, а также максимальные показатели для вредных веществ в окружении. Помимо СНиПов под номерами 2.04.05-91 и 41-01-2003, существуют и санитарные стандарты. Сегодня это ГН 2.2.5.3532-18.

Примеры ручного расчета

Это довольна сложная задача, которой должны заниматься специалисты. Часто некоторые компании предлагают лишь обустройство жилых и коммерческих зон. В основном такой подход выбирается из-за низкого уровня квалификации. У них нет невозможности проводить сложные операции, при которых можно учесть мощности цехового оборудования, его отходы, испарения, количество людей и т. д.

Пример расчета в производственном цехе

По формуле вычисляются излишки теплоотдачи Q = Tu + (3,6S — pTu * (Tz — Tp) / p * (T1 — Tp)

Потом рассчитываются горючие и просто токсичные испарения по формуле Q = Qu + (X — Qu (Zm — Zp) / (Zu — Zp):

Tu — объем, отводимый отсосами;
S — тепло, появляющееся в процессе работы;
p — теплоемкость;
Tz — t выделяемого воздуха, который предстоит вывести из здания с помощью локальной системы;
T1 — t выделяемых масс, которые будут удалены с помощью общеобменной сети;
Tp — t входящих потоков.

Zm (мг/м³) — удаляемые локальными откосами токсины;
Zp (мг/м³) — число выбрасываемых в окружение ядов;
Zu (мг/м³) — выводимые токсины;
X (мг/ч) — объем токсинов, возникающих за 1 час функционирования цеха.

При расчете воздухообмена в цехе также надо вычислить показатели по влаге. Делается это с помощью формулы Q = Qu + (V — 1,2 (Pl — Pk) / (P1 — Pk)):

V (мг/ч) – входящая в помещение за 1 час влага;
Pl (гр/кг) — удаленный пар;
Pk (гр/кг) — содержание влаги в притоке;
P1 (гр/кг) — объем пара, выводимого центральной сетью.

Также учитывается персонал — Q = C * f, где C указывает на число рабочих, а f на количество затрачиваемого одним человеком воздуха.

Пример расчета в магазине

Здесь используется вышеуказанная формула, соотносящая количество людей с потребляемым ими ресурсами. Однако для торговых площадей действуют свои правила. Здесь имеет место учет активности персон. Для работников обычно ставится показатель 60 м³/ч, а для клиентов 20 м³/ч. Также подбирается разная температура:

Мало передвигается (кассир) — 22-24 °C при скорости подачи воздуха 0,1 м/с;
Периодически ходит (охранник) — 21-24 °C, при скор. 0,1 м/с;
Двигается, носит легкие объекты (мерчандайзер, раскладчик) — 19-21 °C при скор. 0,2 м/с;
Много ходит, носит объекты до 10 кг (грузчик в зале) — 17-21 °C, скор. вентиляторов 0,2 м/с;
Много передвигается и носит тяжелые вещи весом более 10 кг (грузчик на складе) — 16-20 °C, скор 0,3 м/с.

Влажность всегда выставляется в диапазоне 40-60%. Летом больше, зимой меньше, т. к. в холодный период может создаваться эффект мокрой одежды на морозе.

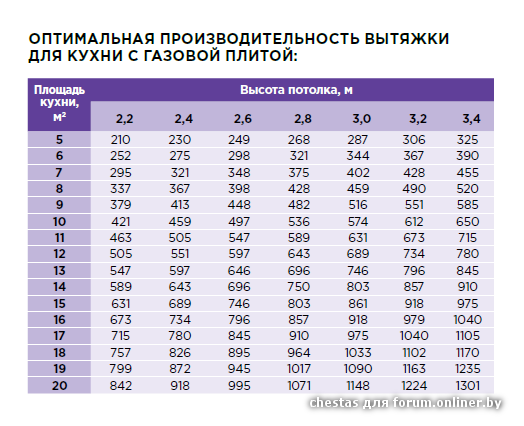

Особенности расчета в горячем цехе и на кухне

К данному сектору предъявляются особые требования. Здесь активно задействуются местные вытяжки. Они должны работать при скорости в 0,35 м/с. Это значит, что и подача будет осуществляться в аналогичном темпе. Количество же воздуха на 1 человек не должно быть ниже 100 м³/ч. А температуры варьируются от +16 до +27.

Расчет вытяжной вентиляции производится по формуле S=3600*X *B.

S (м³/ч) — расход воздуха;
X (м/с) — скорость движения;
B (м²) — сечение.

Параллельно вычисляются показатели затрат воздуха в конвективном потоке и количество удаляемой зонтом отработки.

Особенности расчета СВ в чистых помещениях

В медицинских учреждениях добавляются требования к чистоте и качеству воздуха. Все комнаты в здании делятся на 4 категории:

Очень чистые — «А»: в родильных залах, ожоговых и т. п. отделениях количество микроорганизмов должно быть не более 200 КОЕ/1 м³ до начала, и не выше 500 во время работы;
Обычные — «Б»: в перевязочных, лабораториях и т. д. показатель ниже. Он равен >500 и >750 КОЕ/1 м³;
Условно чистые — «В»: коридоры возле операционных и родильных. Тут >750 и >1000 КОЕ/1 м³.

Есть еще грязные блоки — «Г», но к ним особых требований не предъявляется.

Узнайте цену с помощью калькулятора

Выполните подбор приточной или вытяжной системы прямо сейчас. Посмотрите каталог с готовыми решениями — в нем также указаны цены. Это поможет сориентироваться в затратах. Либо позвоните нашим специалистам, чтобы они произвели вычисления на основе имеющейся информации.

Инструмент для расчета вентиляции — OHCOW

Инструмент на базе Excel, помогающий определить адекватность вентиляции на рабочем месте*

*Инструмент можно использовать для оценки классных комнат, отдельных офисов и небольших конференц-залов. Уровни в этом инструменте основаны на заполненности класса.

Посмотрите презентацию Джона Оудика об инструменте OHCOW для вентиляции в классе на вебинаре в прямом эфире 10 декабря 2021 г.

ПОСМОТРЕТЬ СЛАЙДЫ ПРЕЗЕНТАЦИИ
[PDF]

ЗАГРУЗИТЬ ИНСТРУМЕНТ ДЛЯ ВЕНТИЛЯЦИИ

ПРИМЕЧАНИЕ. Загрузка электронной таблицы с использованием Firefox в качестве браузера может привести к появлению сообщения об ошибке расширения.
Вы можете открыть его в любом случае или загрузить файл, используя Chrome или Edge в качестве браузера.

Как пользоваться этим инструментом

Шаг 1: Тип вентиляционной системы, размер и мощность помещения0003

вы можете использовать рулетку или пересчитать потолочную/половую плитку
на некоторых мобильных телефонах есть приложения, которые позволяют вам измерить расстояние
нет необходимости быть точным, подойдет измерение до ближайшего метра (площадь и объем комнаты автоматически рассчитывается)
введите типичную и максимальную вместимость помещения (расстояние рассчитывается автоматически)

Шаг 2: Скорость вентиляции помещения и доля наружного воздуха

Это становится немного сложнее:

вам, вероятно, придется запросить эту информацию у кого-то (специалист по техническому обслуживанию/помещениям, представитель JH&S,?) – обычно она находится на чертежах здания (планы вентиляции) – это будет проект скорость потока (в кубических футах в минуту или кубических футах в минуту)
, если у вас есть «отчет о балансировке вентиляции» (если он старый, если система не претерпела значительных изменений, он по-прежнему актуален), это должно дать вам измеренный расход rate
доля подачи наружного воздуха (НВ) может быть зафиксирована в определенном %, но иногда она может быть переменной (тогда брать максимальный и минимальный %) – опять же придется просить

Шаг 3: Определение используемых и подходящих фильтров

Это должно быть довольно просто:

вам, вероятно, придется спросить кого-нибудь об этой информации (специалист по техобслуживанию, J&H? ) , но они могут не дать вам значения MERV (есть и другие способы классификации фильтров)
, если вы чувствуете себя авантюрно, попросите заглянуть внутрь устройства и посмотреть, насколько плотно прилегают фильтры (они не будут работать как хорошо если воздух подтекает вокруг фильтров)
если вы хотите заглянуть внутрь системы HVAC, сделайте несколько снимков – помните, весь воздух, которым вы дышите, должен проходить через это устройство (это легкие вашего здания)

Шаг 4: Портативный воздушный фильтр с номерами CADR и уровни шума

Это немного сложно, но на самом деле это «будь осторожен, потребитель!»: цифра безопасна, так как скорость потока воздуха (в кубических футах в минуту – будьте осторожны, некоторые производители указывают скорость потока без фильтра)

разные скорости означают разные скорости потока воздуха и разные уровни шума

важно учитывать уровень шума, так как на максимальной скорости большинство из них слишком громкие для классных комнат !)

Этап 5: Дополнительный(е) вентилятор(ы) и схема типичного использования некоторые производители предоставляют эту информацию, некоторые нет) – уровень шума обычно ниже, чем у переносных воздушных фильтров

важно указать, втягиваете ли вы наружный воздух (лучше всего выдувать воздух из одного окна, а всасывать из другого) или просто рециркулируете воздух в комнате (что не помогает и может выдувать один излучение человека другому)

тепловой дискомфорт становится проблемой, но вы можете одеться для этого и, возможно, обеспечить дополнительное отопление – всем нам приходится терпеть некоторый дискомфорт во время пандемии

Шаг 6: Окончательные результаты для размещения на двери вашего класса

ОКОНЧАТЕЛЬНЫЕ РЕЗУЛЬТАТЫ
(с некоторыми рекомендациями по интерпретации чисел)

Поле ввода CO2 доступно для вас, если у вас есть измеритель (не забудьте ввести пиковое значение, а не среднее) – цвет изменится в зависимости от вашего значения измерения

Разместите это на двери своего класса, чтобы те, кто входит, знали, во что они ввязываются.

Посмотрите презентационную версию описанных выше шагов со звуком!

Нужна помощь в использовании этого инструмента?
Свяжитесь с OHCOW, и представитель свяжется с вами как можно скорее.
Естественная тяга — Объем и скорость воздушного потока
Разница температур между наружным и внутренним воздухом создает «естественную тягу», заставляющую воздух проходить через здание.
Направление воздушного потока зависит от температуры наружного и внутреннего воздуха. Если температура внутреннего воздуха выше температуры наружного воздуха, плотность внутреннего воздуха меньше плотности наружного воздуха, и внутренний воздух будет течь вверх и выходить из верхних частей здания. Более холодный наружный воздух будет поступать в нижние части здания.
Если температура наружного воздуха выше, чем температура воздуха в помещении, то внутренний воздух более плотный, чем наружный, и воздух стекает внутрь здания. Более теплый наружный воздух поступает в верхние части здания.
Natural Draft Head
The natural draft head can be calculated as
dh _mmh3O = 1000 h (ρ _o — ρ _r ) / ρ _h3o (1)
, где
DH _MMH3O = головка в миллиметре воды (мм h ₂ O)
rTIO 3 )
ρ _r = density inside air (kg/m ³ )
ρ _h3o = density water (in general 1000 kg/m ³)
H = высота между выходом и входом воздуха (M)
Статическое давление и головка давления в жидкости
При естественном проекте
Advation (1). SI pressure units:
dp = g ( ρ _o — ρ _r ) h                                   (1b)
where
d P = давление (PA, N/M ²)
G = ускорение гравитации — 9,81 (м/с ²)
Плотность и температура
с воздушной долкой 9 2 9023 1501158 9028
158 9028
.
/m ³ at ^{0 ^o C — the air density at any temperature can be expressed as
ρ = (1.293 kg/m ³ ) (273 K) / (273 K + t)           (2)
or
ρ = 353 / (273 + t) (2b)
where
ρ = плотность воздуха (кг/м ³)
T = Фактическая температура (^O C)
Equation (1). плотности с уравнением (2) .
Калькулятор давления естественной тяги
Приведенный ниже калькулятор можно использовать для расчета давления естественной тяги, создаваемого разницей температур внутри и снаружи.
наружная температура ( ^o C)
внутренняя температура ( ^o C)
высота (м)
9 Крупная и незначительная потеря системы
Сила естественной тяги уравновешивается большими и малыми потерями в воздуховодах, входных и выходных отверстиях. The major and minor loss in the system can be expressed as
dp = λ (l / d _h ) ( ρ _r v ² / 2) + Σξ 1/2 ρ _R V ² (3)
, где
dp = pressure loss (Pa, N/m ² , lb _f /ft ² )
λ = Darcy-Weisbach friction coefficient
L = длина протока или трубы (M, FT)
D _H = диаметр гидраулического диаметра (M, FT) 9000 3 = Hydraulic Diameter (M, FT) 9000 3 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000
0 . коэффициент потерь (суммированный)
Воздушный поток и скорость воздуха
Уравнения (1) и (3) можно комбинировать для выражения скорости воздуха в воздуховоде _o — ρ _r ) h ) / ( λ l ρ _r / d _h + Σ ξ ρ _r ) ] ^1/2           (4)
Уравнение (4) также может быть модифицировано для экспрессии объема воздушного потока через проток
Q = π D _H ² /4 [2 G. ( h ² /4 [ h ² /4 [ h ² /4 [ h ² /4 [_h ² /4 [_H ² /4 [_H ² /4. o — ρ _r ) h ) / ( λ l ρ _r / d _h + Σ ξ ρ _r )] ^1/2        (5)
где
q = объем воздуха (м ³ /с)
Калькулятор расхода и скорости воздуха с естественной тягой воздуховод, как на рисунке выше.
Используемый коэффициент трения составляет 0,019 , что подходит для воздуховодов из обычной оцинкованной стали.
наружная температура ( ^o C)
внутренняя температура ( ^o C)
height (m)
duct hydraulic diameter (m)
duct length (m)
Σ ξ minor loss coefficient (summarized)
Пример — Естественная тяга
Рассчитайте воздушный поток, вызванный естественной тягой в обычном двухэтажном семейном доме. Высота столба горячего воздуха от первого этажа до выходного воздуховода над крышей составляет примерно 9 м.0173 8 м . Наружная температура составляет -10 ^o C , а внутренняя температура составляет 20 ^o C .
Воздуховод диаметром 0,2 м идет от 1-го этажа к выходу над крышей. Длина воздуховода 3,5 м . Утечками воздуха через здание пренебрегают.}

Расчет естественной вентиляции онлайн калькулятор: Расчет естественной вентиляции онлайн | Retail Engineering
