Калькулятор объема цилиндров
Калькулятор объема минераловатных цилиндров позволяет перевести м. |
п
п в м3, что легко позволит подобрать требуемый тип автомобиля для транспортной доставки. Для теплоизоляционных цилиндров из минеральной ваты – это удобная программа, позволяющая производить подсчет сразу всех позиций от 18 до 273 диаметра. Толщина стенки 30, 40, 50, 60, 70, 80 мм. Если у Вас специальный типоразмер, которого вы не нашли в калькуляторе, вы всегда сможете обратиться к нашим специалистам.Калькулятор расчета изоляции труб
Содержание
- Онлайн калькулятор для вычисления требуемого объема теплоизоляции для трубопроводов
- Изоляционные материалы
- Монтаж изоляции
- Калькулятор расчета термоизоляции труб отопления при наружной прокладке
- Табличные данные для расчета и пояснения по его проведению

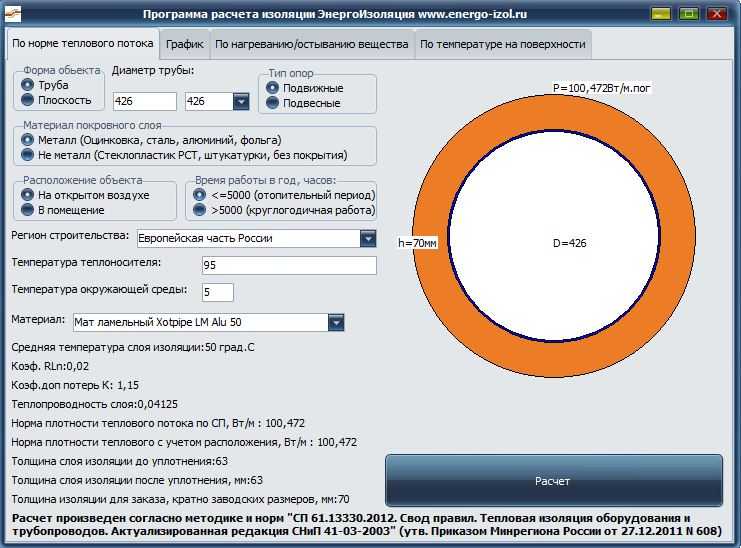

Предлагаем Вам калькулятор для автоматизированного расчета объема изоляции для магистралей различного назначения – канализации, воздуховодов, отопления или газовых трубопроводов.
Перед тем как воспользоваться калькулятором для расчета объема изоляции трубопроводов, мы настоятельно рекомендуем предварительно ознакомиться с инструкцией.
Онлайн калькулятор для вычисления требуемого объема теплоизоляции для трубопроводов
В условиях нашей страны с ее огромными просторами трубопроводный транспорт является самым эффективным средством транспортировки жидких продуктов. Размеры труб при этом достигают трехметрового диаметра, что позволяет транспортировать по ним большие объемы продуктов. Естественно, что такие магистрали нуждаются в определенной защите от разных факторов:
- коррозии всех видов;
- промерзания;
- физического воздействии природных явлений;
- от несанкционированного вмешательства посторонних лиц.
Все магистрали, включая газопроводы и нефтепроводы, не говоря уже о водных системах, подлежат изолированию работы в температурном интервале -45 + 60 градусов. Массовое применение такой технологической операции требует тщательного расчета потребности в материалах покрытия поверхности труб, чтобы расходы на нее были оптимальными, подсчет изоляции трубопроводов с использованием различных калькуляторов является необходимостью.
Изоляционные материалы
Гамма средств при устройстве изоляции весьма обширна. Их различие состоит как в способе нанесения на поверхности, так и по толщине слоя термоизоляции. Особенности нанесения каждого вида учтены калькуляторами для подсчета изоляции трубопроводов. По-прежнему актуально использование различных материалов на основе битума с применением дополнительных армирующих изделий, например стеклоткани или стеклохолста.
Более экономичными и прочными являются полимерно-битумные составы. Они позволяют вести быстрый монтаж а качество покрытия при этом получается долговечным и эффективным. Материал, называемый ППУ, надежен и прочен, что позволяет его применение, как для канального, так и бесканального способа прокладки магистралей. Используется также жидкий пенополиуретан, наносимой на поверхность по ходу монтажа, а также и другие материалы:
- полиэтилен как многослойная оболочка, наносится в условиях промышленного производства для гидроизоляции;
- стекловата различной толщины, эффективный утеплитель из-за своей невысокой стоимости при достаточной прочности;
- для теплотрасс эффективно используются минеральные ваты расчетной толщины для утепления труб различных диаметров.
Монтаж изоляции
Расчет количества изоляции во многом зависит от способа ее нанесения. Это зависит от места применения – для внутреннего или наружного изолирующего слоя. Его можно выполнить самостоятельно или использовать программу – калькулятор для расчета теплоизоляции трубопроводов. Покрытие по наружной поверхности используется для водяных трубопроводов горячего водоснабжения при высокой температуре с целью ее защиты от коррозии. Расчет при таком способе сводится к определению площади наружной поверхности водопровода, для определения потребности на погонный метр трубы.
Для труб для водопроводных магистралей применяется внутренняя изоляция. Основное ее назначение – защита металла от коррозии. Ее используют в виде специальных лаков или цементно-песчаной композиции слоем толщиной несколько мм. Выбор материала зависит от способа прокладки – канальный или бесканальный. В первом случае на дне отрытой траншее размещаются бетонные лотки, для размещения. Полученные желоба закрываются бетонными же крышками, после чего канал заполняется ранее вынутым грунтом.
Бесканальная прокладка используется, когда рытье теплотрассы не представляется возможным. Для этого нужно специальное инженерное оборудование. Расчет объема тепловой изоляции трубопроводов в онлайн-калькуляторах является достаточно точным средством, позволяющим рассчитать количество материалов без возни со сложными формулами. Нормы расхода материалов приводятся в соответствующих СНиП.
Калькулятор объема минераловатных цилиндров позволяет перевести м.п в м3, что легко позволит подобрать требуемый тип автомобиля для транспортной доставки. Для теплоизоляционных цилиндров из минеральной ваты – это удобная программа, позволяющая производить подсчет сразу всех позиций от 18 до 273 диаметра. Толщина стенки 30, 40, 50, 60, 70, 80 мм. Если у Вас специальный типоразмер, которого вы не нашли в калькуляторе, вы всегда сможете обратиться к нашим специалистам.
Калькулятор объема цилиндров подходит для всех типов изоляционных цилиндров: Rockwool, ТехноНИКОЛЬ, Изотек, Хотпайп, Paroc, Isoroc.
Также программа сможет помочь в случаях когда цилиндры требуется заменить на теплоизоляционные маты или рулоны.
В частном строительстве могут случиться ситуации, когда котельная расположена в основном здании, но от него требуется провести теплотрассу к другой постройке – жилой, технической, подсобной, сельскохозяйственной и т.п. Получается, что некоторые участки трубы проходящие, например, через неотапливаемые помещения, через подвалы или чердаки, проложенные в подземных каналах а иногда – и просто на открытом воздухе, чтобы не допустить ненужных потерь тепловой энергии потребуют дополнительной термоизоляции.
Калькулятор расчета термоизоляции труб отопления при наружной прокладке
Удобнее всего, конечно, использовать готовые утеплительные полуцилиндры, но если такой возможности нет, то можно применить и минеральную вату. Найти требуемые значения толщины утеплителя несложно – для этого есть соответствующие таблицы. Проблема в том, что любой волокнистый утеплитель при таком использовании со временем обязательно даст усадку, и его толщины может стать недостаточно.
Предусмотреть этот нюанс поможет калькулятор расчета термоизоляции труб отопления при наружной прокладке.
Для расчетов потребуются некоторые табличные данные – они указаны ниже, с соответствующими пояснениями.
Калькулятор расчета термоизоляции труб отопления при наружной прокладкеТабличные данные для расчета и пояснения по его проведениюТочный расчет подобного утепления теплотрассы – это весьма сложные вычисления, и проводит их нет необходимости, так как основные показатели давно определены и сведены в таблицы. Ниже представлена таблица, которую с успехом можно использовать при утеплении теплотрасс минеральной ватой для практически всей Европейской части России. При желании, для районов с более суровым или, наоборот, мягким климатом можно найти свои значения, вбив в поисковике «СП 41-103-2000».
| Наружный диаметр трубы, мм | Температурный режим теплоносителя, °С | |||||
|---|---|---|---|---|---|---|
| подача | обратка | подача | обратка | подача | обратка | |
| 65 | 50 | 90 | 50 | 110 | 50 | |
| Толщина минераловатной изоляции, мм | ||||||
| 45 | 50 | 50 | 45 | 45 | 40 | 40 |
| 57 | 58 | 58 | 48 | 48 | 45 | 45 |
| 76 | 67 | 67 | 51 | 51 | 50 | 50 |
| 89 | 66 | 66 | 53 | 53 | 50 | 50 |
| 108 | 62 | 62 | 58 | 58 | 55 | 55 |
| 133 | 68 | 68 | 65 | 65 | 61 | 61 |
| 159 | 74 | 74 | 64 | 64 | 68 | 68 |
| 219 | 78 | 78 | 76 | 76 | 82 | 82 |
| 273 | 82 | 82 | 84 | 84 | 92 | 92 |
| 325 | 80 | 80 | 87 | 87 | 93 | 93 |
Любая минеральная вата при накручивании на трубы обязательно со временем даст усадку.
Можно, конечно, «намотать» ее с большим запасом, но это нерентабельно, а кроме того, СНиП определяет и предельно допустимые максимальные толщины утепления:
| Наружный диаметр трубопровода, мм | Предельная толщина термоизоляции трубы, мм, при температуре носителя | |
|---|---|---|
| до +19°С | +20°С и более | |
| 18 | 80 | 80 |
| 25 | 120 | 120 |
| 32 | 140 | 140 |
| 45 | 140 | 140 |
| 57 | 150 | 150 |
| 76 | 160 | 160 |
| 89 | 180 | 170 |
| 108 | 180 | 180 |
| 133 | 200 | 200 |
| 159 | 220 | 220 |
| 219 | 230 | 230 |
| 273 | 240 | 230 |
| 325 | 240 | 240 |
предельная толщина
Лучше всего – провести вычисления, в которых учтен коэффициент уплотнения материала и диаметр утепляемой трубы.
Для этого есть соответствующая формула, которая и заложена в предлагаемый калькулятор.
А коэффициент уплотнения несложно определить из следующей таблицы:
| Минераловатные утеплители и диаметр изолируемых труб | Коэффициент уплотнения Kc. |
|---|---|
| Маты минеральной ваты прошивные | 1.2 |
| Маты термоизоляционные «ТЕХМАТ» | 1,35 ÷ 1,2 |
| Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм): | |
| → Ду утеплить трубы отопления на открытом воздухе – в специальной публикации нашего портала. | |
